SCAN 84 MODERN MAXI User manual

Contents of the kit/Das Paket enthält
De doos bevat/Contenu/La confezione contiene
Contenido del paquete/Pakken indeholder
Förpackningen innehåller/Pakken inneholder:
UK · The revolving kit cannot be used on models with heat
accumulating stones. DE · Der Drehfuß kann nicht auf Modellen
mit Wärmespeichersteinen oder mit RLU verwendet werden.
FR · La base pivotante ne peut pas être utilisée sur les modèles
avec pierres accumulant la chaleur. IT · Non può essere usato su
modelli con pietre refrattarie (per l’accumulo di calore).
ES · No puede utilizarse en modelos con piedras acumuladoras de
calor. NL · Kan niet op modellen met warmte accumulerende
stenen worden gebruikt. SE · Kan inte användas på modeller med
värmeackumulerande stenar. NO · Kan ikke brukes på modeller
med varmeakkumulerende stein. DK · Drejefod kan ikke anvendes
på modeller med varmeakkumulerende sten.
!
84
SCAN
UK- DE - FR - IT - ES - NL - SE - NO - DK
INSTRUCTIONS MANUAL
MOUNTING OF THE REVOLVING KIT
90184520
10060017-P01
Stove:
Path:
Material:
Date:
SCAN A/S
DK-5492 Vissenbjerg©
Drawing
number:
Name:
C:\Working Folder\Designs \Scan 84\20184015.ipt
Plade, st. 240
20184015
Lock for revolving base. SCAN 84 07-12-2020
jm/pcj
Scan 84
Weight: Area:
0,01 kg 940 mm^2
Articlenumber:
12060562
Constructed /Changed by:
90°
15,5
15,5
3
90°
10
10,5
13
9,5
Only to be used
on Scan 83

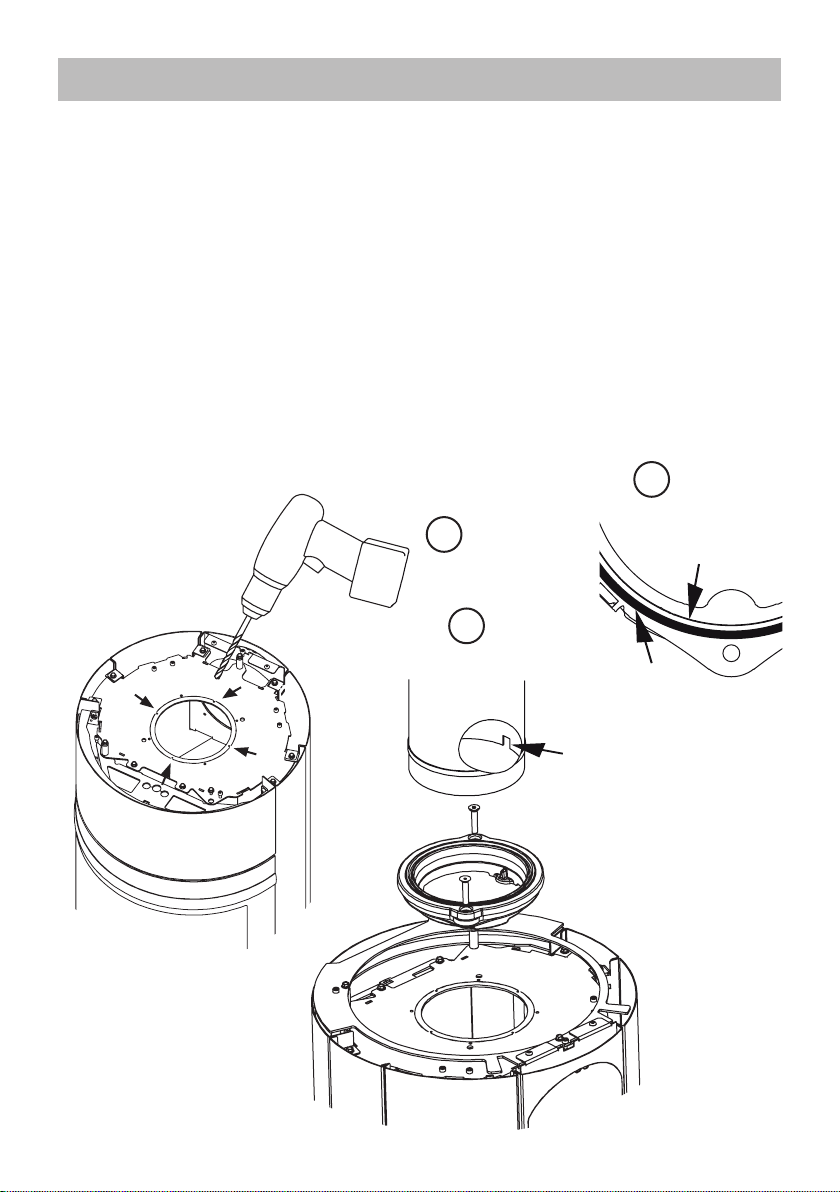

UK - MOUNTING OF THE REVOLVING CONNECTING PIECE
1. Remove the top plate.
2. Drill the four holes of the template with an 8 mm drill (A) and remove the
residues with a vacuum cleaner.
3. Mount the gasket on the connecting piece. Please keep a distance to the
inner side (B).
4. Mount the revolving connecting piece with the screws and nuts.
5. The flue pipe must be provided with a slit fitting the guide pin of the
connecting piece (C). If not, a slit must be cut.
A
B
8 mm C
Slit
Distance
Gasket
2

NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184041.idw
90184041
Drejesokkel
26-08-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
Stove:
Path:
Material:
Date:
SCAN A/S
DK-5492 Vissenbjerg©
Drawing
number:
Name:
C:\Working Folder\Designs\Scan 84\20184015.ipt
Plade, st. 240
20184015
Lock for revolving base. SCAN 84 07-12-2020
jm/pcj
Scan 84
Weight: Are a:
0,01 kg 940 mm^2
Articlenumber:
12060562
Constructed /Changed by:
90°
15,5
15,5
3
90°
10
10,5
13
9,5
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
1.
3.
2.
b

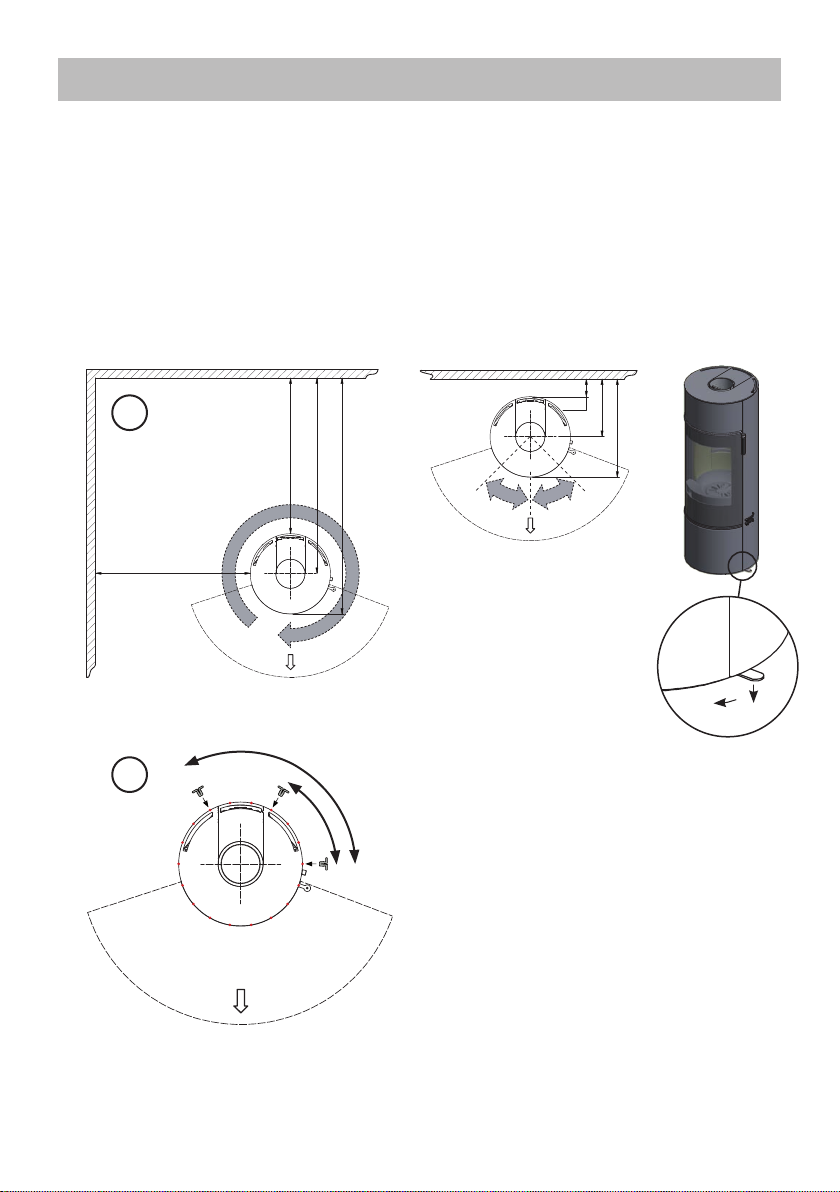

UK - MOUNTING OF THE REVOLVING KIT 3
a
1. Remove the adjustment screws (a).
2. Fasten the revolving plate on the underlay (check that it is level!).
NB: arrow = front.
3. Mount the lock clips (b), so that the stove complies with the
requirements for distance to flammable materials (c).
4. Place the stove on the revolving plate. Adjust, until the bottom plate of
the stove covers the revolving plate (a). Do not use the door to lift the
stove!
Remove the adjustment
screws; then mount the
stove on the revolving plate.
Front
Lock clips
Bottom

DE - MONTAGE DES DREHBAREN STUTZENS4
A
B
8 mm C
Schlitz
Abstand
Dichtung
1. Deckplatte entfernen.
2. Die 4 Löcher in der Schablone mit einem 8 mm Bohrer bohren (A) und
eventuelle Späne mit einem Staubsauger entfernen.
3. Die Dichtung auf dem Stutzen montieren.
Bemerken Sie den Abstand zur Innenseite (B).
4. Den drehbaren Stutzen mit den Schrauben und Muttern montieren.
5. Das Rauchrohr muss mit einem Schlitz versehen sein, der zum
Führungszapfen im Stutzen passt. Wenn nicht vorhanden,
muss ein Schlitz gemacht werden (C).

NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184041.idw
90184041
Drejesokkel
26-08-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
Stove:
Path:
Material:
Date:
SCAN A/S
DK-5492 Vissenbjerg©
Drawing
number:
Name:
C:\Working Folder\Designs\Scan 84\20184015.ipt
Plade, st. 240
20184015
Lock for revolving base. SCAN 84 07-12-2020
jm/pcj
Scan 84
Weight: Are a:
0,01 kg 940 mm^2
Articlenumber:
12060562
Constructed /Changed by:
90°
15,5
15,5
3
90°
10
10,5
13
9,5
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
1.
3.
2.
b
DE - MONTAGE DES DREHFUSSES 5
1. Die Justierschrauben des Ofens abmontieren (a).
2. Den Drehfuss auf der Unterlage befestigen (die Unterlage muss ganz
waagerecht sein!). NB: Pfeil = Front
3. Arretier-Clips montieren (b), so dass der Ofen die Abstände zu
brennbaren Materialien einhält (c).
4. Den Ofen auf dem Drehfuß platzieren. Justieren, bis die Bodenplatte des
Ofens den Drehfuß deckt (a). Der Ofen darf nicht mittels der Tür
gehoben werden.
Justierschrauben abmontieren;
danach den Ofen auf
dem Drehfuß montieren.
Front
a
Arretier-Clips
Boden

FR - MONTAGE DE LA PIÈCE DE RACCORDEMENT PIVOTANTE6
1. Enlever la plaque supérieure.
2. Forer les quatre trous du patron avec un foret de 8 mm (A) et enlever les
résidus avec un aspirateur.
3. Collez le joint sous la buse rotative vers l’extérieur de la gorge (B).
4. Monter la buse rotative avec les vis et les écrous.
5. Le tuyau de raccordement doit être muni d’une fente pour
le guide-tenon de la pièce de raccordement (C). Si non, il faut
couper une fente.
A
B
8 mm C
Fente
Distance
Joint

NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184041.idw
90184041
Drejesokkel
26-08-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
Stove:
Path:
Material:
Date:
SCAN A/S
DK-5492 Vissenbjerg©
Drawing
number:
Name:
C:\Working Folder\Designs\Scan 84\20184015.ipt
Plade, st. 240
20184015
Lock for revolving base. SCAN 84 07-12-2020
jm/pcj
Scan 84
Weight: Are a:
0,01 kg 940 mm^2
Articlenumber:
12060562
Constructed /Changed by:
90°
15,5
15,5
3
90°
10
10,5
13
9,5
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
1.
3.
2.
b
FR - MONTAGE DE LA BASE PIVOTANTE 7
1. Enlever les vis d’ajustement (a).
2. Fixer le plateau rotatif sur le sol qui doit être parfaitement plat.
NB : Flèche = front.
3. Monter les agrafes (b), de sorte que les distances aux matériaux
combustibles soient respectées (c).
4. Placer le poêle sur la base pivotante. Ajuster jusqu’à ce que la plaque de
fond du poêle couvre la base pivotante (a). Ne jamais lever le poêle à
l’aide de la porte !
Enlever les vis d’ajustement ;
puis poser le poêle sur
la base pivotante.
Front
a
Agrafes
Fond

IT - MONTAGGIO DEL RACCORDO GIREVOLE8
1. Sollevare la piastra superiore.
2. Praticare i quattro fori della sagoma con una punta da trapano da
8 mm. (A) Togliere il materiale residuo ed eliminare eventualmente i
trucioli dalla stufa con l’aspirapolvere.
3. Applicare la guarnizione sul raccordo. Fare attenzione a che la guarnizione
mantenga la distanza rispetto al lato interno. (B)
4. Inserire il raccordo girevole fissandolo con le due viti ed i bulloni.
5. Tenere presente che la canna fumaria deve essere provvista di una fesura
in corrispondenza con il perno di centratura del raccordo della canna
fumaria. (C)
A
B
8 mm C
Distanza
Guarnizione
Fessura

NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184041.idw
90184041
Drejesokkel
26-08-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
Stove:
Path:
Material:
Date:
SCAN A/S
DK-5492 Vissenbjerg©
Drawing
number:
Name:
C:\Working Folder\Designs\Scan 84\20184015.ipt
Plade, st. 240
20184015
Lock for revolving base. SCAN 84 07-12-2020
jm/pcj
Scan 84
Weight: Are a:
0,01 kg 940 mm^2
Articlenumber:
12060562
Constructed /Changed by:
90°
15,5
15,5
3
90°
10
10,5
13
9,5
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
1.
3.
2.
b
IT - MONTAGGIO DEL SUPPORTO GIREVOLE 9
1. Smontare prima le viti di regolazione della stufa. (a)
2. Fissare il supporto girevole sul piano inferiore assicurandosi che questo
sia completamente orizzontale. NB.: la freccia indica il lato frontale.
3. LInserire le graffe di bloccaggio (b) così da rispettare le norme di legge
sulla distanza dal materiale infiammabile (c).
4. Sollevare la stufa ponendola sul supporto girevole e regolarne la
posizione finché la piastra inferiore della stufa non sia sovrapposta al
supporto girevole. (a)
(Non sollevare la stufa facendo presa sullo sportello)
Smontare le viti di regolazione;
montare quindi la stufa sul
supporto girevole.
Lato fromtale
a
Graffe de bloccaggio
Fondo

ES - INSTALACIÓN DEL CONECTOR GIRATORIO10
1. Levante la placa superior.
2. Taladre los 4 orificios de la plantilla utilizando una broca de 8 mm. (A)
Retire el material sobrante y aspire las virutas que hayan podido quedar
en la estufa.
3. Coloque la junta en el conector. Deje una separación entre la junta y la cara
interior. (B)
4. Coloque el conector giratorio y sujételo con los dos tornillos y las tuercas.
5. El tubo de escape debe estar provisto de una ranura que encaje con la guía
del conector. En caso de no tener ranura, debe recortarse una. (C)
A
B
8 mm C
Distancia
Junta
Ranura

NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184041.idw
90184041
Drejesokkel
26-08-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
Stove:
Path:
Material:
Date:
SCAN A/S
DK-5492 Vissenbjerg©
Drawing
number:
Name:
C:\Working Folder\Designs\Scan 84\20184015.ipt
Plade, st. 240
20184015
Lock for revolving base. SCAN 84 07-12-2020
jm/pcj
Scan 84
Weight: Are a:
0,01 kg 940 mm^2
Articlenumber:
12060562
Constructed /Changed by:
90°
15,5
15,5
3
90°
10
10,5
13
9,5
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
1.
3.
2.
b
ES - MONTAJE DE LA BASE GIRATORIA 11
1. Extraiga los tornillos de ajuste. (a)
2. Sujete la base giratoria al soporte, que deberá estar totalmente
horizontal. Importante: flecha = parte delantera.
3. Coloque las chavetas (b) de forma que la estufa cumpla los requisitos
legales recomendados sobre distancia en relación con materiales
inflamables (c).
4. Coloque la estufa sobre la base giratoria y ajústela hasta que la placa
inferior cubra la base giratoria. (a)
(no utilice la puerta para levantar la estufa)
Smontare le viti di regolazione;
montare quindi la stufa sul
supporto girevole.
Parte delantera
a
Chavetas
Para
inferior

NL- MONTAGE VAN DRAAIBAAR VERLOOPSTUK
1. Til de bovenplaat eraf.
2. Boor met een 8 mm boor de 4 gaten in de sjabloon. (A) Verwijder het
overtollige materiaal en zuig evt. slijpsel in de kachel op.
3. Plaats de pakking op het verloopstuk. Let op: de pakking moet op afstand
van de binnenkant blijven. (B)
4. Plaats het draaiverloopstuk en monteer het met de 2 schroeven en meren.
5. Let op: het rookkanaal moet zijn of worden voorzien van een gleuf die
geschikt is voor de geleidepen in het rookverloopstuk. (C)
12
A
B
8 mm C
Gleuf
Afstand
Pakking

NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184041.idw
90184041
Drejesokkel
26-08-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
Stove:
Path:
Material:
Date:
SCAN A/S
DK-5492 Vissenbjerg©
Drawing
number:
Name:
C:\Working Folder\Designs\Scan 84\20184015.ipt
Plade, st. 240
20184015
Lock for revolving base. SCAN 84 07-12-2020
jm/pcj
Scan 84
Weight: Are a:
0,01 kg 940 mm^2
Articlenumber:
12060562
Constructed /Changed by:
90°
15,5
15,5
3
90°
10
10,5
13
9,5
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
1.
3.
2.
b
NL - MONTAGE VAN DRAAIVOET 13
1. Demonteer eerst de stelschroeven van de kachel. (a)
2. Bevestig de draaivoet op de sokkel die volledig horizontaal moet zijn.
Let op: pijl = front.
3. Plaats de borgclips (b) zodanig, dat de kachel aan de aanbevolen
wettelijke eisen op het gebied van brandbaarheid voldoet (c).
4. Til de kachel op de draaivoet en stel af, totdat de bodemplaat van de
kachel over de draaivoet ligt. (a)
(til de kachel niet aan het deurtje op)
Demonteer de stelschroeven
en monteer daarna de
kachel op de draaivoet.
Front
a
Borgclips
Bodem

1. Lyft av topplattan.
2. Borra fyra (4) hål i mallen med 8 mm borr. (A) Ta bort överskottsmaterialet
och dammsug spisen så att du får bort eventuella spånor.
3. Sätt fast packningen på stosen. Observera att packningen ska hålla ett
avstånd från den invändiga sidan. (B)
4. Sätt in den vridbara stosen och fäst den med de två (2) skruvarna och
muttrarna.
5. Observera att rökröret ska vara försett med (eller förses med) ett spår
som passar rökstosens styrtapp. (C)
SE -MONTERING AV VRIDBAR STOS 15
A
B
8 mm C
Spår
Afstånd
Packning
SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS14

NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184041.idw
90184041
Drejesokkel
26-08-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
Stove:
Path:
Material:
Date:
SCAN A/S
DK-5492 Vissenbjerg©
Drawing
number:
Name:
C:\Working Folder\Designs\Scan 84\20184015.ipt
Plade, st. 240
20184015
Lock for revolving base. SCAN 84 07-12-2020
jm/pcj
Scan 84
Weight: Are a:
0,01 kg 940 mm^2
Articlenumber:
12060562
Constructed /Changed by:
90°
15,5
15,5
3
90°
10
10,5
13
9,5
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
1.
3.
2.
b
SE - MONTERING AV VRIDBAR FOT 15
1. Demontera först spisens ställskruvar. (a)
2. Fäst den vridbara foten på underlaget som måste vara helt vågrätt.
Observera att pilen = framsidan.
3. Fäst låsklämmorna (b) så att spisen uppfyller de lagstadgade kraven för
brandsäkerhet (c).
4. Lyft upp spisen på den vridbara foten och justera den tills att spisens
bottenplatta är över den vridbara foten. (a) (lyft inte spisen i luckan)
Demontera ställskruvarna
och montera därefter spisen
på den vridbara foten.
Främre del
a
Låsklämmor
Botten

SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15NO -MONTERING AV STUSS SOM KAN DREIES
1. Løft av topplaten.
2. Bruk malen og bor 4 hull med 8 mm bor. (A) Fjern det overskytende
materialet, og støvsug ev. spon i ovnen.
3. Sett på pakningen på stussen. Det må være en viss avstand mellom
pakningen og innsiden. (B)
4. Sett på plass dreiestussen og monter den med de to skruene og mutrene.
5. Vær opppmerksom på at røykrør skal være utstyrt med eller skal utstyres
med et spor som passer til styretappen i røykstussen. (C)
16
A
B
8 mm C
Spor
Avstand
Pakning

NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184041.idw
90184041
Drejesokkel
26-08-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
Stove:
Path:
Material:
Date:
SCAN A/S
DK-5492 Vissenbjerg©
Drawing
number:
Name:
C:\Working Folder\Designs\Scan 84\20184015.ipt
Plade, st. 240
20184015
Lock for revolving base. SCAN 84 07-12-2020
jm/pcj
Scan 84
Weight: Are a:
0,01 kg 940 mm^2
Articlenumber:
12060562
Constructed /Changed by:
90°
15,5
15,5
3
90°
10
10,5
13
9,5
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
1.
3.
2.
b
NO - MONTERING AV DREIESOKKEL 17
1. Demonter først ovnens justeringsskruer. (a)
2. Fest dreiesokkelen på underlaget som skal være helt vannrett.
Merk: pil = front.
3. Det benyttes låseklips (b) slik at ovnen overholder anbefalte lovkrav for
avstand til brennbart materiale (c).
4. Løft ovnen opp på dreiesokkelen og juster den i forhold til bunnplaten, slik
at denne dekkes. (a) (løft ikke ovnen etter døren)
Demonter justeringsskruene
og monter deretter ovnen på
dreiesokkelen.
Front
a
Låseklips
Bunn

SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOS 15SE -MONTERING AV VRIDBAR STOSDK - MONTERING AF DREJBAR STUDS
1. Løft toppladen af.
2. Bor med 8 mm bor de 4 huller i skabelonen. (A)
Fjern det overskydende og støvsug evt. spåner i ovnen.
3. Påsæt pakning på studs. Bemærk pakning skal holde afstand fra
indvendig side. (B)
4. Isæt drejestuds og monter med de 2 skruer og møtrikker.
5. Bemærk røgrør skal være forsynet eller skal forsynes med en slids som
passer til styretappen i røgstudsen. (C)
18
A
B
8 mm C
Slids
Afstand
Pakning
18

NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184041.idw
90184041
Drejesokkel
26-08-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
Stove:
Path:
Material:
Date:
SCAN A/S
DK-5492 Vissenbjerg©
Drawing
number:
Name:
C:\Working Folder\Designs\Scan 84\20184015.ipt
Plade, st. 240
20184015
Lock for revolving base. SCAN 84 07-12-2020
jm/pcj
Scan 84
Weight: Are a:
0,01 kg 940 mm^2
Articlenumber:
12060562
Constructed /Changed by:
90°
15,5
15,5
3
90°
10
10,5
13
9,5
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184044.idw
90184044
Drejesokkel med låseclips
28-10-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
1.
3.
2.
DK - MONTERING AF DREJEFOD 19
1. Afmonter først ovnens stilleskruer. (a)
2. Fastgør drejefod på underlaget som skal være helt vandret.
Bemærk pil = front.

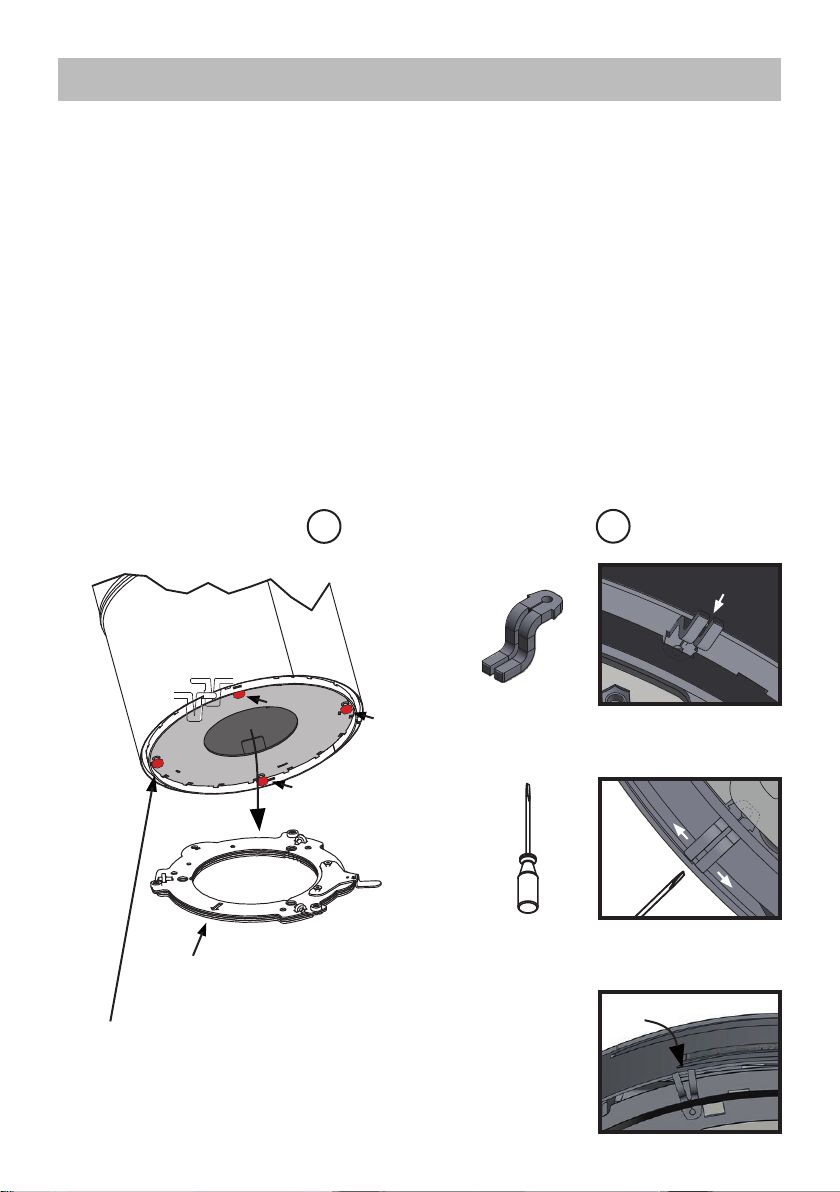

3. Brug nedenstånede låseclips til begrænsning af rotation.
Låseclips isættes (b) så ovnen overholder anbefalet lovkrav
fra brændbart materiale (c).
4. Løft ovnen op på drejefoden og juster indtil ovnens bundplade
ligger ud over drejefoden. (a) (løft ikke ovnen i lågen)
5. Træd på pedal og roter ovnen. Ovnen låses i 20 graders
positions interval når pedalen slippes (d).
Afmonter stilleskruer,
derefter monteres ovnen
på drejefoden.
Front
a
Låseclips
Bund
b

NAVN:
STI:
DIMENSIO N:
MATERIALE : DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184043.idw
90184043
Drejesokkel
26-08-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184005b.idw
90184005b
Opstillingstegning drejesokkel (afstand til brændbart
materiale)
23-06-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
20 ° positions
interval
MANUAL
90184520
10060017-P01
UK · Distance to flammable materials - DE · Abstand zu brennbaren materialien
FR · Distance aux materiaux combustibles - IT · Distanza dal materiale infiammabile
ES · Distancia en relación con materiales inflamables
NL · Afstand tot brandbaar materiaal - SE · Avstånd till brännbart material
NO · Avstand til brennbart materiale - DK · Afstand til brændbart materiale
UK · Positioning of the lock clips
DE · Platzierung der Arretier-Clips
FR · Placement des agrafes
IT · Posizionamento delle graffe di bloccaggio
ES · Colocación de las chavetas
NL · Plaatsing van borgclips
SE · Låsklämmornas placering
NO · Plassering av låseklips
DK · Placering af låseclips
20
SCAN A/S | Damsbovej 1 | DK-5492 Vissenbjerg | www.scan-stoves.com
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184005.idw
90184005
Opstillingstegning drejesokkel (afstand til brændbart
materiale)
30-11-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
1366
1130
900
900
360°
120°
60°
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184043.idw
90184043
Drejesokkel
26-08-2020 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
d
c
NAVN:
STI:
DIMENSION:
MATERIALE: DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 84\90184051.idw
90184051
Opstillingstegning drejesokkel (afstand til brændbart
materiale)
15-03-2021 KEN
Scan 84
VÆGT:
AREAL:
N/A
N/A
566
330
100
Max 45°
Front 90°
Max 45°
