SCANMASKIN FEROX CT300 User manual
MANUAL
FEROX CT300
SHOT BLASTER
MANUAL
2www.scanmaskin.se
FEROX CT300 SHOT BLASTER
Kära kund!
Tack för att du har valt Scanmaskin.
Vi önskar dig lycka till med din nya Ferox CT300 Bläster och hoppas att den lever upp till dina förvänt-
ningar.
Scanmaskin Sverige AB
Paulo Bergstrand
Verkställande direktör
Adress:
Scanmaskin Sweden AB
Box 187
SE-437 22 Lindome/Göteborg
Sverige
Telefon: +46 (0) 31 99 49 70
Fax: +46 (0) 31 99 48 70
www.scanmaskin.com
SVENSKAFerox CT300 Shot Blaster
3
www.scanmaskin.se
Viktig information!
Den här manualen behandlar endast blästringsmaskinen ”Ferox CT300 Bläster” benämnd ”CT300”.
Om Ferox CT300 Bläster används för andra ändamål eller hanteras på annat sätt än som anges i den-
na bruksanvisning, frånsäger sig Scanmaskin Seden AB allt ansvar.
Uppmärksamma särskilt avsnittet ”4. Säkerhetsföreskrifter för drift av CT300”. Läs manualen innan du
använder Ferox CT300 Bläster.
4www.scanmaskin.se
1 Maskintillämpningar ......................................................................................................................5
2 Inledning .........................................................................................................................................5
3 Teknisk information ........................................................................................................................6
4 Säkerhetsföreskrifter för drift av CT300 ........................................................................................6
5 Drift och blästring ..........................................................................................................................7
6 Underhåll och justering .................................................................................................................9
6.1 Justering av blästerbanan...............................................................................................................9
6.2 Höjdjustering av Ferox CT300........................................................................................................9
6.3 Slitage på blästringsskivan och blästringsburen .......................................................................10
6.4 Slitage på beklädnader ...............................................................................................................10

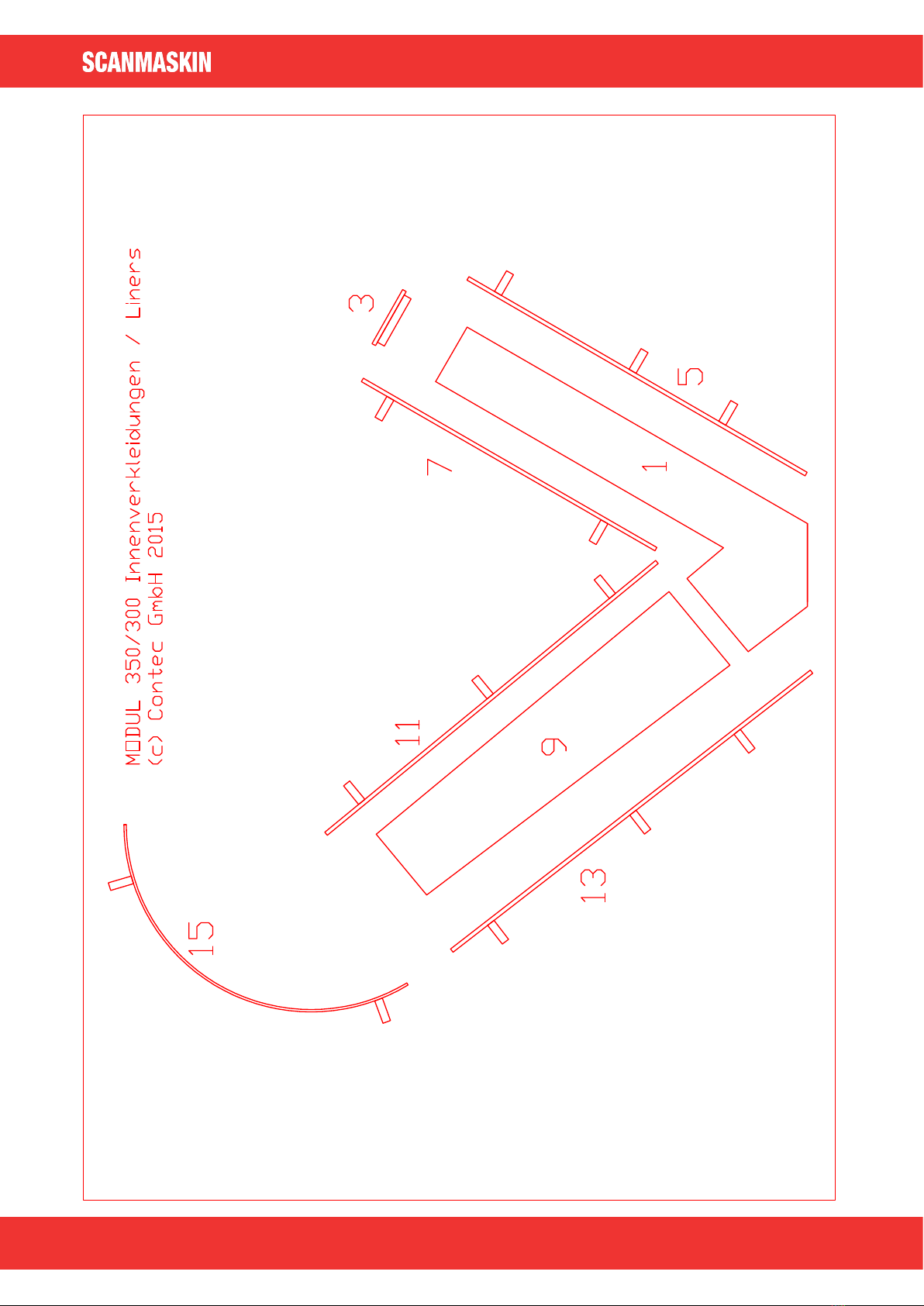

6.4.1 Byte av beklädnader......................................................................................................................10
6.5 Slitage på blästerstoppet i avskiljaren .......................................................................................11
6.6 Drivremmen ...................................................................................................................................11
6.7 Slitage på bakkjolen ......................................................................................................................11
6.8 Slitage på den magnetiska ramen och blästeröppningen .....................................................11
6.9 Lager ...............................................................................................................................................12
7 Felsökning .....................................................................................................................................13
8 Slitdelar .........................................................................................................................................14
9 Blästermedium ..............................................................................................................................14
10 Bilagor ............................................................................................................................................14
11 EG-försäkran...................................................................................................................................24
12 Kontaktinformation ......................................................................................................................25
INNEHÅLLSFÖRTEKNING
SVENSKAFerox CT300 Shot Blaster
5
www.scanmaskin.se
1 MASKINTILLÄMPNINGAR
Blästring av horisontella, torra golv såsom betong- och stålytor med eller utan beläggning och asfalt
med blästringsverktyg. Maskinen kan endast användas utomhus vid torrt väder. Maskinen får endast
köras med en stoftavskiljare rekommenderad av Scanmaskin.
2 INLEDNING
Tack för att du har köpt blästringsmaskinen Ferox CT 300 (CT300).
CT 300 har utvecklats för blästerborttagning och -rengöring av horisontella, torra ytor såsom betong,
asfalt, stål och liknande material.
Maskinens kärna är den så kallade blästringsskivan. Blästermedium (kallas även blästerkorn) tvingas
via centrifugalkraft i hög hastighet genom blästringsskivan ut på arbets-/ytområdet. Vid träffpåverkan
studsar blästermediumet från ytområdet och drivs genom återvinningskammaren, genom avskiljaren
och lagras sedan i blästerkammaren. Vid träffpåverkan avlägsnas partiklar från arbets-/ytområdet och
transporteras tillsammans med blästermediumet tillbaka till avskiljaren. Här separeras det blästrade
materialet från blästermediumet. Blästermediumet returneras sedan till blästerkammaren, varifrån det
fortsätter att drivas genom blästringsskivan för att slutföra blästercykeln. De blästrade golvpartiklarna
sugs sedan bort till en avfallskammare i stoftavskiljaren.
CT 300 fungerar med en stoftfri princip och kan användas i stora öppna utrymmen eller slutna utrym-
men. Den inbyggda separationen och ltreringen av stoftpartiklar skapar inga föroreningar i miljön.
På följande sidor nner du all nödvändig information för att uppnå en säker, tillförlitlig och högt funk-
tionell prestanda från CT 300. För att erhålla optimal prestanda är det därför viktigt att följa de strikta
riktlinjerna för driftsättning och service av CT 300. Det är av intresse för alla som arbetar med eller
använder maskinen att observera driftinstruktionerna i den här manualen för att bli helt förtrogna med
komponenterna och funktionerna i CT 300. Genom att följa de tydliga riktlinjerna försäkras effektiv
och tillförlitlig prestanda från CT 300.
6www.scanmaskin.se
3 TEKNISK INFORMATION
Arbetsbredd (mm) 300 (14 in)
Turbineffekt (kW) 11 (12,7 kW, 17 hk)
Vikt (kg) 400 (882 Lbs)
Effektkrav 400 V, 50 Hz, 3 ph., 20 A
(460 V, 60 Hz, 3 ph., 20 A) 175 x 100 x 47
Mått (LxHxB) (cm) 39 x 69 x 19
Mått (HxLxB) (in) 175 x 100 x 47
(39 x 69 x 19) 99 dB(A)
Genomsnittligt accelerationsvärde ahv * 2,9 m/s2
Bullernivå Lwa * 99 dB(A)
Bullernivå Leq * 87 dB(A)
4 SÄKERHETSFÖRESKRIFTER FÖR DRIFT AV CT300
Blästringsmaskinen CT 300 är konstruerad enligt existerande säkerhetsföreskrifter och -bestämmelser.
Dessa tekniska försiktighetsåtgärder får under inga omständigheter tas bort eller modieras. Beakta
även följande under drift av maskinen:
Koppla bort maskinen från nätet innan service eller underhållsarbete – hur små arbetena än är. Koppla
aldrig från maskinen när den är i drift.
Denna anvisning nns i alla manualer och höga elektriska strömmar förekommer i nästan alla CT
300-komponenter. Risken för skada kommer därför inte endast från elstöt utan även från maskinens
rörliga delar.
Säkerhetsglasögon med sidoskydd och öronproppar måste användas. Alla personer i blästringsma-
skinens driftområde måste vidta dessa försiktighetsåtgärder. Vid påslagning, eller vid lyft av maskinen
under blästring kan blästermedium skjuta upp med hög hastighet. I detta fall kan ögonen skadas
allvarligt om de inte är skyddade.
Bär aldrig kläder som sitter löst eller har dålig passform. Fladdrande ärmar kan dras in i maskinen och
orsaka allvarliga skador.
Alla maskinens roterande delar har motsvarande skydd som förhindrar att kläder eller liknande dras in
i maskinen. Dessa skydd får under inga omständigheter avlägsnas innan du slår på maskinen.
Obehöriga personer måste förhindras åtkomst till blästerområdet. (På grund av hög halkrisk på utspillt
blästermedium)
CT 300 måste omedelbart stängas av vid avvikande ljud eller vibrationer under maskinens drift. En
grundlig kontroll måste utföras för att nna orsaken.
SVENSKAFerox CT300 Shot Blaster
7
www.scanmaskin.se
Kontrollera alltid golvet i förväg beträffande vågighet, stenar, skruvar eller andra främmande föremål.
Det kan vara nödvändigt att sopa, eller i extrema fall, dammsuga golvet. Våta eller oljiga äckar kan
göra blästringen omöjlig och skada stoftavskiljaren.
Kontrollera regelbundet strömkablarna eftersom de kan skadas under maskinens drift. Koppla alltid
från kablarna före kontroll och behandla alla elektriska delar med högsta försiktighet.
5 DRIFT OCH BLÄSTRING
Driften av CT 300 måste utföras enligt säkerhetsföreskrifterna i kapitlet ”Säkerhetsföreskrifter för drift
av CT300”.
Transportera CT 300 och stoftavskiljaren till golvet som ska blästras. Transporten blir lite lättare om
maskinen lyfts. På vänster sida av bakhjulens axel (bilaga gur nr. 191) nns ett stift. Genom att skjuta
lyftstången (bilaga gur nr. 183 och 185) över detta stift kan maskinen lyftas. Se till att maskinen inte
kan glida ner från sin upphöjda position om den lyfts. Rikta in hålet på vänster sida av bakhjulens axel
och hålet i maskinens sidoram. Skjut nu in kopplingsstiftet (bilaga gur nr. 209) genom båda hålen.
Kontrollera och se till att alla slitdelar (angivna i kapitel 8) är i gott skick. Om inte, byt dem omedelbart.
Kontrollera strömkablarna.
Anslut CT 300 med slangen till stoftavskiljaren. Det är viktigt att inga skador eller hål förekommer i
längs slangens längd. Även små hål eller en dålig anslutning kan betydligt försämra stoftavskiljarens
prestanda. Om små rum ska blästras rekommenderas det att använda stödbågen för slangen (bilaga
gur nr. 175). För slangen genom bågens övre ring. Bågen kommer sedan att hålla slangen undan
bakhjulen vid backning.
Anslut stoftavskiljarens och blästringsmaskinens strömkabel till eluttaget. Isoleringstejp eller liknande
kan användas för att säkra strömkabeln till slangen. CT 300 behöver 32 A, 3 faser + jordanslutning.
Kontrollera golvet beträffande skruvar, muttrar eller stenar osv., och rengör vid behov golvet med
en sopborste eller ett sugsystem. Små hinder såsom fogar utgör inget problem för CT 300. Om det
förekommer större vågigheter eller liknande, kontrollera om maskinen klarar att köra över dem innan
turbinen slås på.
OBSERVERA!
Vid stora vågigheter eller svåra fogar på golvet kan det hända att maskinens magnetiska ram
höjs för högt ovanför golvet. Blästringsmaskinens tätning blir ineffektiv och blästermedium skjuter
ut från maskinen med hög hastighet. Detta kan skada människor eller utrustningen. Kontrollera alltid
golvets tillstånd innan drift för att förhindra att detta händer.
Ta bort locket för blästerkammaren (bilaga gur nr. 167–169). Se till att spaken för blästermediumven-
tilen (bilaga gur nr. 171) benner sig i positionen ”stängd” och fyll blästerkammaren med blästerme-
dium upp till nivå med sållet. Fyll inte ovanför sållet eftersom sugningen från stoftavskiljaren då kom-
mer att suga ut mediumet tillsammans med stoftet.
8www.scanmaskin.se
OBSERVERA!
Placera endast nytt eller rent blästermedium i blästerkammaren.
Rengör sållet (bilaga gur nr. 165) i blästerkammaren om det är blockerat.
Ta lyftstången och sätt ned maskinen i den lägre positionen. Ta kopplingsstiftet (bilaga gur nr. 209)
och sätt in den i hålen i drivaxeln (bilaga gur nr. 211).
Kontrollera avståndet mellan den magnetiska ramen till golvet. Grundregeln är: ju närmare golvet,
desto bättre. Tyvärr är golv aldrig perfekta och ofta ojämna. Avståndet måste anpassas till golvet men
det får aldrig överskrida 10 mm.
Slå på stoftavskiljaren.
Dra ut NÖDSTOPPKNAPPEN (bilaga gur nr 241) och tryck ned knappen START (bilaga gur nr. 35).
Tryck ned spaken (bilaga gur nr. 237–241) på drivenhetsomkopplaren och kontrollera riktningen och
varvtalet. Med omkopplaren för framåt/bakåt (bilaga gur nr. 33) kan riktningen ändras. Blästra endast
i den riktning som möjliggör operatören att gå bakåt. Hastigheten regleras med hastighetsregulatorn
(bilaga gur nr. 27) på kontrollpanelens nedre högra sida. Kör maskinen till platsen där blästringen ska
ske.
Växla nu Y/D-omkopplaren (bilaga gur nr. 31) för turbinmotorn från 0 till stjärnpositionen (Y). Se till
att blästringsskivan roterar i korrekt riktning. Korrekt riktning anges av en röd pil på skyddet för driv-
remmen (bilaga gur nr. 177). Om riktningen är felaktig, stäng av blästringsmaskinen och koppla från
huvudströmkabeln. Maskinens kontakt är en kontakt med omvänd fas. Vrid de två stiften i maskinka-
belns kontakt med en skruvmejsel. Växla nu Y/D-omkopplaren igen från noll till stjärnpositionen (Y).
När önskat varvtal har uppnåtts är det säkert att växla omkopplaren till deltapositionen varmed mo-
torn kör med full prestanda. Tryck ned spaken (bilaga gur nr. 237– 239) på drivenhetsomkopplaren.
CT300 börjar att röra sig med en tidsfördröjning. Öppna långsamt blästermediumventilen (bilaga
gur nr 171). Försök inte öppna den innan maskinen är i rörelse, annars blästras djupa hål i golvet.
Ammetern på kontrollpanelen (bilaga gur nr. 29) anger turbinmotorns strömförbrukning. Se till att
förbrukningen inte överskrider 20 A.
Stäng blästerventilen och stoppa maskinen efter ett par meters blästring. Kontrollera spåret på golvet.
Om spåret inte är jämnt blästrat, justera positionen för blästringsburen som beskrivet i kapitlet ”Un-
derhåll och justering”.
Upprepa blästringen. När maskinen stoppas måste den stå helt stilla innan växling till backdrift med
riktningsomkopplaren.
Stoftavskiljarens stoftbehållare måste tömmas regelbundet. Intervallen beror på behållarens storlek
och golvets tillstånd.
SVENSKAFerox CT300 Shot Blaster
9
www.scanmaskin.se
6 UNDERHÅLL OCH JUSTERING
OBSERVERA!
Koppla från huvudströmkabeln innan underhåll eller justering.
6.1 Justering av blästerbanan

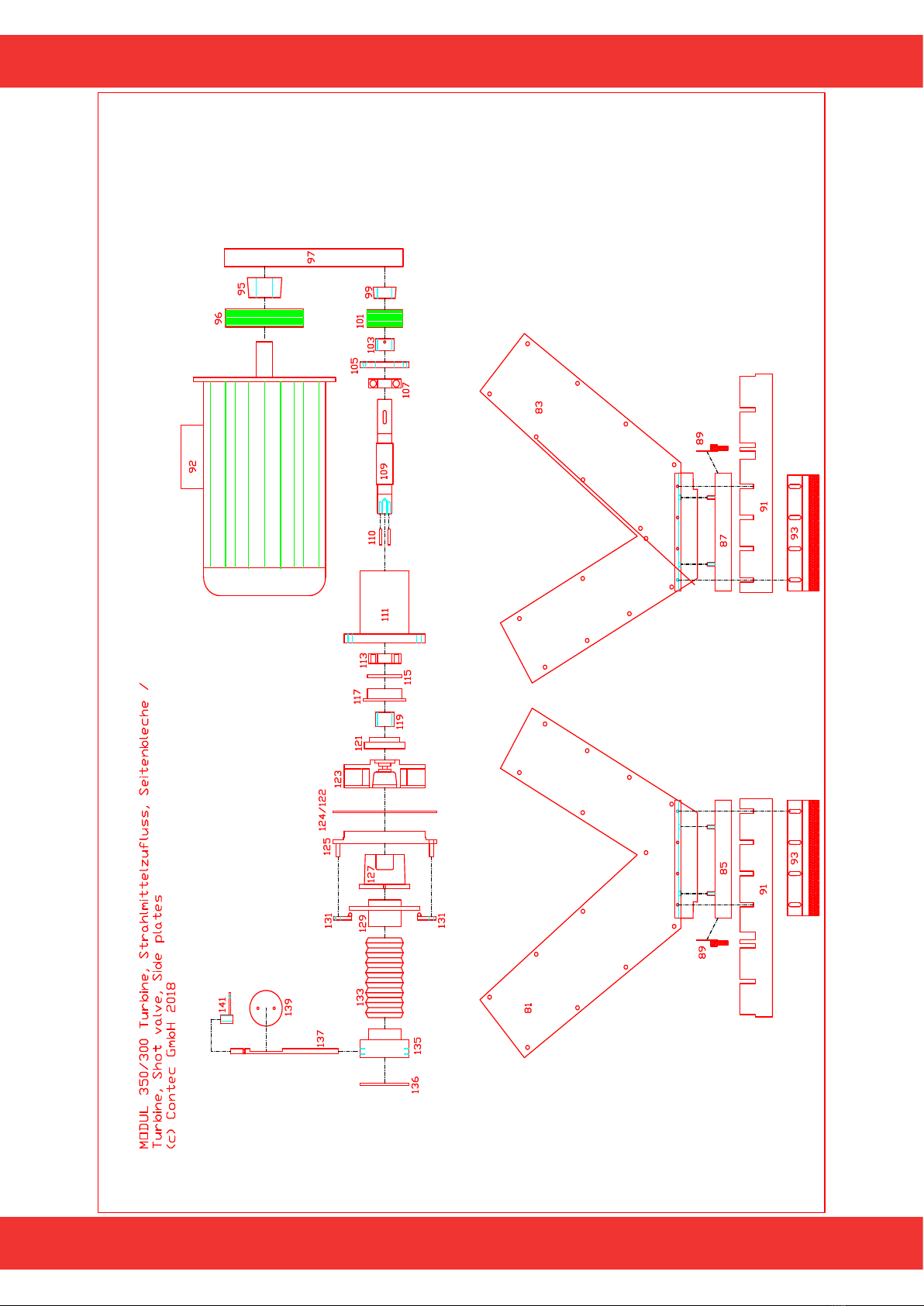

Blästerbanan justeras genom att vrida blästringsburen (bilaga gur nr. 127) i blästringsskivans skydd
(bilaga gur nr 125). Om blästerbanan är ojämn beror det på att en sida av banan blästras hårdare än
den andra.
Ta bort blästerslangen (bilaga gur nr. 133) mellan blästerventilen och inloppsröret för blästermedi-
umet (bilaga gur nr. 129). Inloppsröret för blästermediumet säkras med två klämmor (bilaga gur
nr. 131) på blästringsskivans skydd som kan tas bort genom att lossa två muttrar. Blästringsburen är
placerad under och hålls fast av inloppsröret för blästermediumet. Vid borttagning av inloppsröret för
blästermediumet kan blästringsburen röras fritt. Ovanför mitten av burens fönster nns en markerings-
punkt (stift) som är praktiskt för orientering.
Om banan är hårdare blästrad på vänster sida jämfört med höger sida, vrid buren
moturs. Vrid den medurs om banan är hårdare blästrad på höger sida. Koppla tillbaka inloppsröret för
blästermediumet, anslut blästerslangen och gör en kort testkörning. Upprepa justeringen vid behov
tills banan är slät, jämn och utan variationer.
6.2 Höjdjustering av Ferox CT300
Det nns tre justerskruvar för att ändra höjden på CT300. Genom att ändra höjden justeras mellan-
rummet mellan golvet och den magnetiska ramen på motsvarande sätt. Ju mindre mellanrum mellan
golv och maskin, desto bättre prestanda. (Mindre slitage och förlust av blästermedel). Dock kräver ett
grovt och ojämnt golv ett något större mellanrum än ett slätt golv.
För ändring av höjden på maskinens framsida sitter justerskruven på den övre delen av drivenhetens
ram (bilaga gur nr. 217) under kontrollpanelen. För maskinens baksida sitter de två skruvarna på bak-
hjulens axel. Lossa skruvarnas muttrar – detta gäller för alla skruvar. Genom att vrida skruvarna medurs
höjs maskinen, genom att vrida dem moturs sänks den. Mellanrummet mellan den magnetiska ramen
(bilaga gur nr. 205, 85 och 87) och golvet måste vara lika över hela längden. För de esta golv ska
mellanrummet vara mellan 5 och 10 mm.
På framsidan och på sidorna av den magnetiska ramen nns gummiremsor (bilaga gur nr. 91) vilka
fungerar som skyddande tätningar och hindrar blästermedium från att läcka. Om maskinens höjd
ändras måste även gummiremsornas höjd ändras motsvarande. Lossa skruvarna för fästena (bilaga
gur nr. 89 och 93) som spänner fast gummiremsorna och placera dem i önskad position. De ska alltid
ligga an tätt mot golvet.
10 www.scanmaskin.se
6.3 Slitage på blästringsskivan och blästringsburen
Blästringsskivan (bilaga gur nr. 123) är en renodlad slitdel och måste kontrolleras regelbundet. Vi
rekommenderar en första kontroll efter 30 timmars blästring. Livslängden på blästringsskivan beror på
maskintillämpningen.
Till exempel uppstår stort slitage vid blästring av mjuk betong med mycket ytfett. Betongdamm är ett
mycket aggressivt ämne och ökar slitaget enormt. Slitaget minskas vid blästring av stål eller keramik-
plattor. Det är därför omöjligt att ange en exakt livslängd för skivan. En grov uppskattning kan vara allt
mellan 30 och 60 timmar.
Ta av blästerslangen (bilaga gur nr. 133) mellan blästerventilen och inloppsröret för blästermediumet
(bilaga gur nr. 129). Lossa de fyra muttrarna som säkrar blästringsskivans skydd (bilaga gur nr. 125)
till maskinen. Ta försiktigt bort blästringsskivans skydd. Mellan blästringsskivans skydd och blästrings-
kammaren nns en gummitätning som under åtgärden kan fästa till båda sidor. Var försiktig så att den
inte rivs sönder. Om försiktighet inte vidtas kan det leda till att tätningen skadas.
Nu ska blästringsskivan vara synlig. I mitten av blästringsskivan nns en sexkantig skruv. Lossa skruven
och ta ut hjulet från blästringskammaren. Kontrollera skivans slitage. Tjockleken på de sex bladen får
inte vara under 5 mm. Om den är under 5 mm kan bladet spricka och förstöra skivan. Kontrollera ock-
så fördelarngrarna på insidan av skivan beträffande slitage.
Blästringsburen (bilaga gur nr. 127) är som blästringsskivan – en renodlad slitdel och måste kontroll-
eras regelbundet. Två olika typer av slitage kan förekomma på buren. Fönstret i buren har en bredd
på 45 mm. Byt buren om bredden överskrider 50 mm. Den andra typen av slitage är en minskning av
tjockleken i själva burväggen. Byt buren innan hål uppstår. Om blästringsskivan och buren är i gott
skick, montera tillbaka delarna genom att följa ovanstående beskrivning i omvänd följd.
6.4 Slitage på beklädnader
Blästringskammaren och stora delar av återvinningskammaren skyddas av en beklädnad. Denna hin-
drar maskinen från att förstöra sig själv. Beklädnaden måste bytas om tjockleken är under en tredje-
del av den ursprungliga tjockleken på någon plats. Det största slitaget sker på blästringskammarens
sidobeklädnad (bilaga gur nr. 1) och beklädnaden på ovansidan (bilaga gur nr 3). Tjockleken på
dessa beklädnader är 10 mm. De måste bytas om slitaget är större än 6 mm. Om de byts för sent kom-
mer maskinen inom kort att blästra hål i sin ram.
6.4.1 Byte av beklädnader
På båda sidor av CT300 nns sidoskydd (bilaga gur nr 81 och 83) för återvinnings- och blästrings-
kammaren. Ta bort sidoskydden genom att lossa skruvarna. Sidobeklädnaderna kan nu enkelt tas bort.
På ovansidan av blästringskammaren nns tre skruvar direkt under turbinmotorn. Lossa muttrarna för
dessa skruvar och vrid dem 8 mm. Om det är svårt, knacka försiktigt på båda sidor med en hammare.
Hammarens påverkan kommer att avlägsna instängt damm och blästermedium som kan hindra bort-
tagningen av beklädnaderna.
SVENSKAFerox CT300 Shot Blaster
11
www.scanmaskin.se
Blästrings- och återvinningskammarens främre och bakre beklädnader är var och en säkrade av fyra
(vive) muttrar på utsidan av kammarna. Ta bort blästringsskivan (se ”Slitage på blästringsskivan och
blästringsburen”). Lossa de fyra (vive) muttrarna och ta bort beklädnaderna. Installationen av de nya
beklädnaderna gör i omvänd riktning. Beklädnadernas livslängd är vanligen 200 timmar. Även här går
det inte att ange en exakt livslängd av samma anledningar som beskrivs för blästringsskivan – dvs. det
beror på tillämpningen.
6.5 Slitage på blästerstoppet i avskiljaren
På insidan av blästerkammarens lock i avskiljaren sitter blästerstoppet (bilaga gur nr. 169). Detta av-
leder energin från det i hög hastighet studsande blästermediumet och förhindrar därmed att bläster-
kammaren skadas. Det förhindrar också stoftavskiljaren från att suga ut blästermedium från maskinen.
Blästerstoppet måste kontrolleras regelbundet. Blästerstoppet byts enkelt genom att ta bort de tre
skruvarna på blästerkammarens lock.
6.6 Drivremmen
Drivremmen är tillverkad för att klara åtminstone 500 timmar – men endast vid korrekt spänning. Ta
bort drivremmens säkerhetsskydd för att kontrollera spänningen (bilaga gur nr. 177). Det ska inte
vara möjligt att röra remmen (bilaga gur nr. 97) mer än en halv cm i varje riktning halvvägs mellan
remskivorna. Om den är för slak, justera spänningen genom att lossa de fyra skruvarna som håller fast
turbinmotorn (bilaga gur nr. 92). På översidan av motoränsen sitter en mutter. Vrid muttern medurs
tills remspänningen är korrekt. Dra åt de fyra motorskruvarna och dra åt muttern.
OBSERVERA! Säkra drivremmens säkerhetsskydd!
6.7 Slitage på bakkjolen
Bakkjolen (bilaga gur nr. 195 och 203) på baksidan av blästeröppningen förhindrar blästermedium
från att läcka ut och minimerar därmed förlust av blästermedium. Om kjolen är sliten måste den bytas.
Ta bort skruvarna för fästet som säkrar kjolen. Ta bort de slitna delarna, byt dem och sätt tillbaka kjolen
till dess ursprungliga position.
6.8 Slitage på den magnetiska ramen och blästeröppningen
Omkring den magnetiska ramen nns era delar som måste kontrolleras regelbundet. Dessa delar
utsätts för slitage genom blästermediumet och genom kontakten med golvet. Vid områdena fram och
på sidorna nns magnetiska ramar. Dessa kan enkelt tas bort. Vänster och höger ramar (bilaga gur nr.
85 och 87) är fastskruvade till sidoskyddet. Den främre ramen (bilaga gur nr. 205) är fastskruvad till
ett fäste på återvinningskammaren. Efter borttagning av den magnetiska ramen frigörs en annan del
(bilaga gur nr. 197) vid baksidan av öppningen. Bakkjolen som nämns i 6.7 är fastskruvad till denna
del. Slitage sker huvudsakligen på denna del när den är i kontakt med golvet. Som redan nämnts är
det viktigt att regelbundet kontrollera alla delar. Det är inte nödvändigt att skruva loss den magnetiska
ramen för att kontrollera den; det räcker att försiktigt lägga ned maskinen på sidan och kontrollera
beträffande slitage.
12 www.scanmaskin.se
6.9 Lager
Det är alltid komplicerat med lager i maskinteknik. Men det är i allmänhet enkelt att byta lager om
reglerna följs. Det är dock för omfattande att beskriva i detalj i denna manual. Vid tvivel kontakta alltid
en utbildad eller erfaren tekniker.
Lagren i Ferox CT300 Bläster sitter i motorerna, drivenhetens spak, turbinens axelhus, drivenhetens
ram och i hjulen. Försök aldrig att byta motorlagren på egen hand. Skicka motorerna till Scanmaskin
eller ta dem till en kvalicerad motorverkstad
Turbinens axelhus är mest komplicerat att arbeta på. Lagren inuti huset utsätts för den högsta påfrest-
ningen vid drift av maskinen. Livslängden för sådana höghastighetslager är mellan 500 och 1 000
timmar. Skicka maskinen eller maskinhuset till Scanmaskin för byte av lager.
SVENSKAFerox CT300 Shot Blaster
13
www.scanmaskin.se
7 Felsökning
Om körlampan är tänd efter aktivering av maskinen genom att trycka på ”START” men hela motorn
eller delar av motorn inte kör – kontrollera följande:
• Är strömanslutningen korrekt?
• Är kablarna i gott skick och korrekt dragna?
• Är säkringarna i kontrollpanelen utlösta?
• Är motorns överströmsskydd i kontrollpanelen utlöst?
Turbinmotorn fungerar inte
• Har blästringskammaren fyllts med blästermedium och blockerat blästringsskivan vid transport av
maskinen?
• Är motorns överströmsskydd i kontrollpanelen utlöst?
Drivmotorn fungerar inte
• Är säkringen för drivenheten i kontrollpanelen utlöst?
• Vrids drivhjulet lätt när det inte är anslutet till drivmotorn?
Blästerprestandan är för låg
• Roterar blästringsskivan i rätt riktning?
• Är blästringsskivan sliten?
• Har blästringsburen justerats korrekt?
• Är blästringsburen sliten?
• Är sållet i blästerkammaren blockerat?
• Är blästerventilen blockerad?
• Är blästermediumet slitet? (Kontrollera storleken på kulorna)
Ferox CT300 Bläster fungerar en stund och förlorar allt blästermedium (”matteffekt”)
• Roterar blästringsskivan i korrekt riktning?
• Är blästringsskivan sliten?
• Har blästringsburen justerats korrekt?
• Är blästringsburen sliten?
• Ligger den magnetiska rammens gummitätningar an tätt mot golvet?
• Är gummitätningarna slitna?
• Är maskinhöjden inställd för högt?
• Är turbinremmen för slak? (Remmen glider på remskivorna och blästringsskivan roterar inte tillräck-
ligt snabbt).
• Kan golvet blästras? Kontrollera tillståndet. Är det torrt och inte för elastiskt eller mjukt?
14 www.scanmaskin.se
8 SLITDELAR
Denition av slitdelar:
• Blästringsskiva, blästringsbur, beklädnader,
• magnetisk ram, fäste för bakkjol, bakkjol,
• gummitätning för den magnetiska ramen, blästerstopp, skydd för blästringsskiva,
• blästerslang, turbinens Poly-kilrem, turbinens Poly-kilremsskivor
9 BLÄSTERMEDIUM
Olika golv kräver olika blästermedium. Här följder en lista över blästermedium enligt tillämpning.
Enligt According to SAE J444a Shot size Application
BSS 2451 Enligt 1,0-1,7 mm Plain concrete or coatings
SAE J444a Storlek på blästermedium Tillämpning Plain concrete to achieve
a ne prole
S390 S390 1,0-1,7 mm Vanlig betong eller be-
läggningar
S340 S330 0,85-1,4 mm Vanlig betong för att er-
hålla en jämn prol
G34-G47 0,85-2,0 mm Betong med svåra be-
läggningar. Stålytor som
broar, skeppsdäck och
tankar. G34-G47 får aldrig
användas rent. Blanda
alltid med S390/340/330.
Inte mer än en del av
G34–G47 för två delar
S390/340/330
10 BILAGOR
• Diagrams

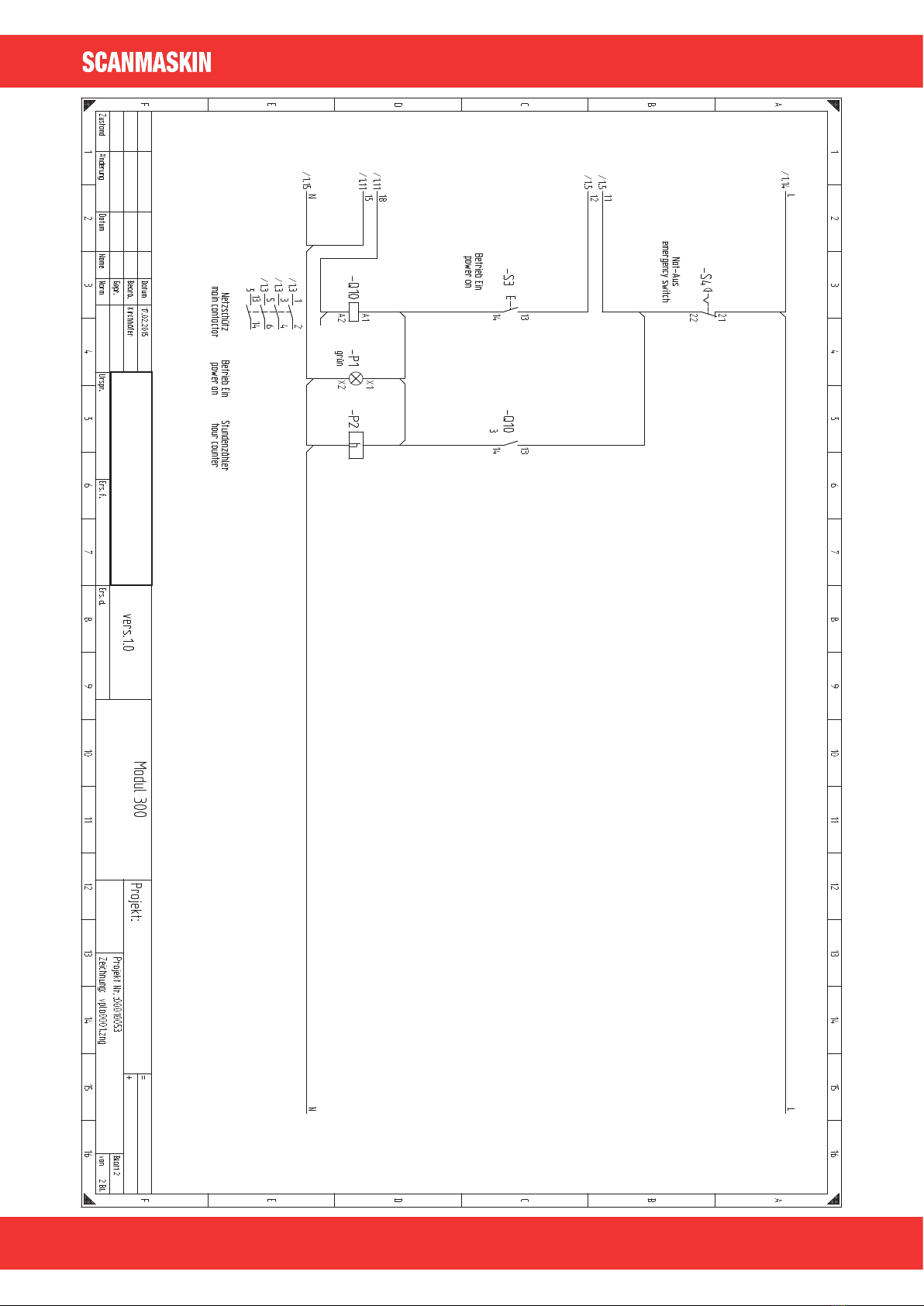

• Kabel diagrams
• Reservdelar
SVENSKAFerox CT300 Shot Blaster
15
www.scanmaskin.se
16 www.scanmaskin.se
SVENSKAFerox CT300 Shot Blaster
17
www.scanmaskin.se
18 www.scanmaskin.se
SVENSKAFerox CT300 Shot Blaster
19
www.scanmaskin.se
20 www.scanmaskin.se
This manual suits for next models
1
Table of contents
Languages:
Other SCANMASKIN Grinder manuals
