SCANMASKIN Ferox 300 User manual

MANUAL
FEROX 300
SHOT BLASTER
MANUAL

2www.scanmaskin.se
FEROX 300 SHOT BLASTER
Kära kund!
Tack för att du har valt Scanmaskin.
Vi önskar dig lycka till med din nya Ferox 300 Bläster och hoppas att den lever upp till dina för-
väntningar.
Scanmaskin Sverige AB
Per-Anders Bardh
CEO
Adress:
Scanmaskin Sweden AB Box
187
SE-437 22 Lindome/Göteborg
Sverige
Telefon: [phone]
Fax: [phone]
www.scanmaskin.com

SVENSKAFerox 300 Shot Blaster
3
www.scanmaskin.se
Viktig information!
Den här manualen behandlar endast blästringsmaskinen ”Ferox 300 Bläster” benämnd ”Ferox
300”.
Om Ferox 300 Bläster används för andra ändamål eller hanteras på annat sätt än som anges i
denna bruksanvisning, frånsäger sig Scanmaskin Seden AB allt ansvar.
Uppmärksamma särskilt avsnittet ”4. Säkerhetsföreskrifter för drift av Ferox 300”. Läs manualen
innan du använder Ferox 300 Bläster.

4www.scanmaskin.se
1 Maskintillämpningar ......................................................................................................................5
2 Inledning .........................................................................................................................................5
3 Teknisk information ........................................................................................................................6
4 Säkerhetsföreskrifter för drift av Ferox300....................................................................................6
5 Drift och blästring ..........................................................................................................................7
6 Underhåll och justering .................................................................................................................9
6.1 Justering av blästerbanan...............................................................................................................9
6.2 Höjdjustering av Ferox 300.............................................................................................................9
6.3 Slitage på blästringsskivan och blästringsburen .......................................................................10
6.4 Slitage på beklädnader ...............................................................................................................10
6.4.1 Byte av beklädnader......................................................................................................................10
6.5 Slitage på blästerstoppet i avskiljaren .......................................................................................11
6.6 Drivremmen ...................................................................................................................................11
6.7 Slitage på bakkjolen ......................................................................................................................11
6.8 Slitage på den magnetiska ramen och blästeröppningen .....................................................11
6.9 Lager ...............................................................................................................................................12
7 Felsökning .....................................................................................................................................13
8 Slitdelar .........................................................................................................................................14
9 Blästermedium ..............................................................................................................................14
10 Bilagor ............................................................................................................................................14
11 EG-försäkran...................................................................................................................................24
12 Kontaktinformation ......................................................................................................................25
INNEHÅLLSFÖRTEKNING

SVENSKAFerox 300 Shot Blaster
5
www.scanmaskin.se
1 MASKINTILLÄMPNINGAR
Blästring av horisontella, torra golv såsom betong- och stålytor med eller utan beläggning
och asfalt med blästringsverktyg. Maskinen kan endast användas utomhus vid torrt väder.
Maskinen får endast köras med en stoftavskiljare rekommenderad av Scanmaskin.
2 INLEDNING
Tack för att du har köpt blästringsmaskinen Ferox 300.
Ferox 300 har utvecklats för blästerborttagning och -rengöring av horisontella, torra ytor
såsom betong, asfalt, stål och liknande material.
Maskinens kärna är den så kallade blästringsskivan. Blästermedium (kallas även bläster-
korn) tvingas via centrifugalkraft i hög hastighet genom blästringsskivan ut på arbets-/
ytområdet. Vid träffpåverkan studsar blästermediumet från ytområdet och drivs genom
återvinningskammaren, genom avskiljaren och lagras sedan i blästerkammaren. Vid träff-
påverkan avlägsnas partiklar från arbets-/ytområdet och transporteras tillsammans med
blästermediumet tillbaka till avskiljaren. Här separeras det blästrade materialet från bläs-
termediumet. Blästermediumet returneras sedan till blästerkammaren, varifrån det fortsät-
ter att drivas genom blästringsskivan för att slutföra blästercykeln. De blästrade golvpar-
tiklarna sugs sedan bort till en avfallskammare i stoftavskiljaren.
Ferox 300 fungerar med en stoftfri princip och kan användas i stora öppna utrymmen eller
slutna utrymmen. Den inbyggda separationen och ltreringen av stoftpartiklar skapar inga
föroreningar i miljön.
På följande sidor nner du all nödvändig information för att uppnå en säker, tillförlitlig och
högt funktionell prestanda från Ferox 300. För att erhålla optimal prestanda är det därför
viktigt att följa de strikta riktlinjerna för driftsättning och service av Ferox 300. Det är av in-
tresse för alla som arbetar med eller använder maskinen att observera driftinstruktionerna
i den här manualen för att bli helt förtrogna med komponenterna och funktionerna i Ferox
300. Genom att följa de tydliga riktlinjerna försäkras effektiv och tillförlitlig prestanda från
Ferox 300.

6www.scanmaskin.se
3 TEKNISK INFORMATION
Arbetsbredd (mm) 300 (14 in)
Turbineffekt (kW) 11 (12,7 kW, 17 hk)
Vikt (kg) 400 (882 Lbs)
Effektkrav 400 V, 50 Hz, 3 ph., 20 A
(460 V, 60 Hz, 3 ph., 20 A) 175 x 100 x 47
Mått (LxHxB) (cm) 39 x 69 x 19
Mått (HxLxB) (in) 175 x 100 x 47
(39 x 69 x 19) 99 dB(A)
Genomsnittligt accelerationsvärde ahv * 2,9 m/s2
Bullernivå Lwa * 99 dB(A)
Bullernivå Leq * 87 dB(A)
4 SÄKERHETSFÖRESKRIFTER FÖR DRIFT AV FEROX 300
Blästringsmaskinen Ferox 300 är konstruerad enligt existerande säkerhetsföreskrifter och
-bestämmelser. Dessa tekniska försiktighetsåtgärder får under inga omständigheter tas
bort eller modi eras. Beakta även följande under drift av maskinen:
Koppla bort maskinen från nätet innan service eller underhållsarbete – hur små arbetena
än är. Koppla aldrig från maskinen när den är i drift.
Denna anvisning  nns i alla manualer och höga elektriska strömmar förekommer i nästan
alla Ferox 300-komponenter. Risken för skada kommer därför inte endast från elstöt utan
även från maskinens rörliga delar.
Säkerhetsglasögon med sidoskydd och öronproppar måste användas. Alla personer i
blästringsmaskinens driftområde måste vidta dessa försiktighetsåtgärder. Vid påslagning,
eller vid lyft av maskinen under blästring kan blästermedium skjuta upp med hög hastig-
het. I detta fall kan ögonen skadas allvarligt om de inte är skyddade.
Bär aldrig kläder som sitter löst eller har dålig passform. Fladdrande ärmar kan dras in i
maskinen och orsaka allvarliga skador.
Alla maskinens roterande delar har motsvarande skydd som förhindrar att kläder eller
liknande dras in i maskinen. Dessa skydd får under inga omständigheter avlägsnas innan
du slår på maskinen.
Obehöriga personer måste förhindras åtkomst till blästerområdet. (På grund av hög
halkrisk på utspillt blästermedium)
Ferox 300 måste omedelbart stängas av vid avvikande ljud eller vibrationer under maski-
nens drift. En grundlig kontroll måste utföras för att  nna orsaken.

SVENSKAFerox 300 Shot Blaster
7
www.scanmaskin.se
Kontrollera alltid golvet i förväg beträffande vågighet, stenar, skruvar eller andra främman-
de föremål. Det kan vara nödvändigt att sopa, eller i extrema fall, dammsuga golvet. Våta
eller oljiga  äckar kan göra blästringen omöjlig och skada stoftavskiljaren.
Kontrollera regelbundet strömkablarna eftersom de kan skadas under maskinens drift.
Koppla alltid från kablarna före kontroll och behandla alla elektriska delar med högsta
försiktighet.
5 DRIFT OCH BLÄSTRING
Driften av Ferox 300 måste utföras enligt säkerhetsföreskrifterna i kapitlet ”Säkerhetsföre-
skrifter för drift av Ferox300”.
Transportera Ferox 300 och stoftavskiljaren till golvet som ska blästras. Transporten blir lite

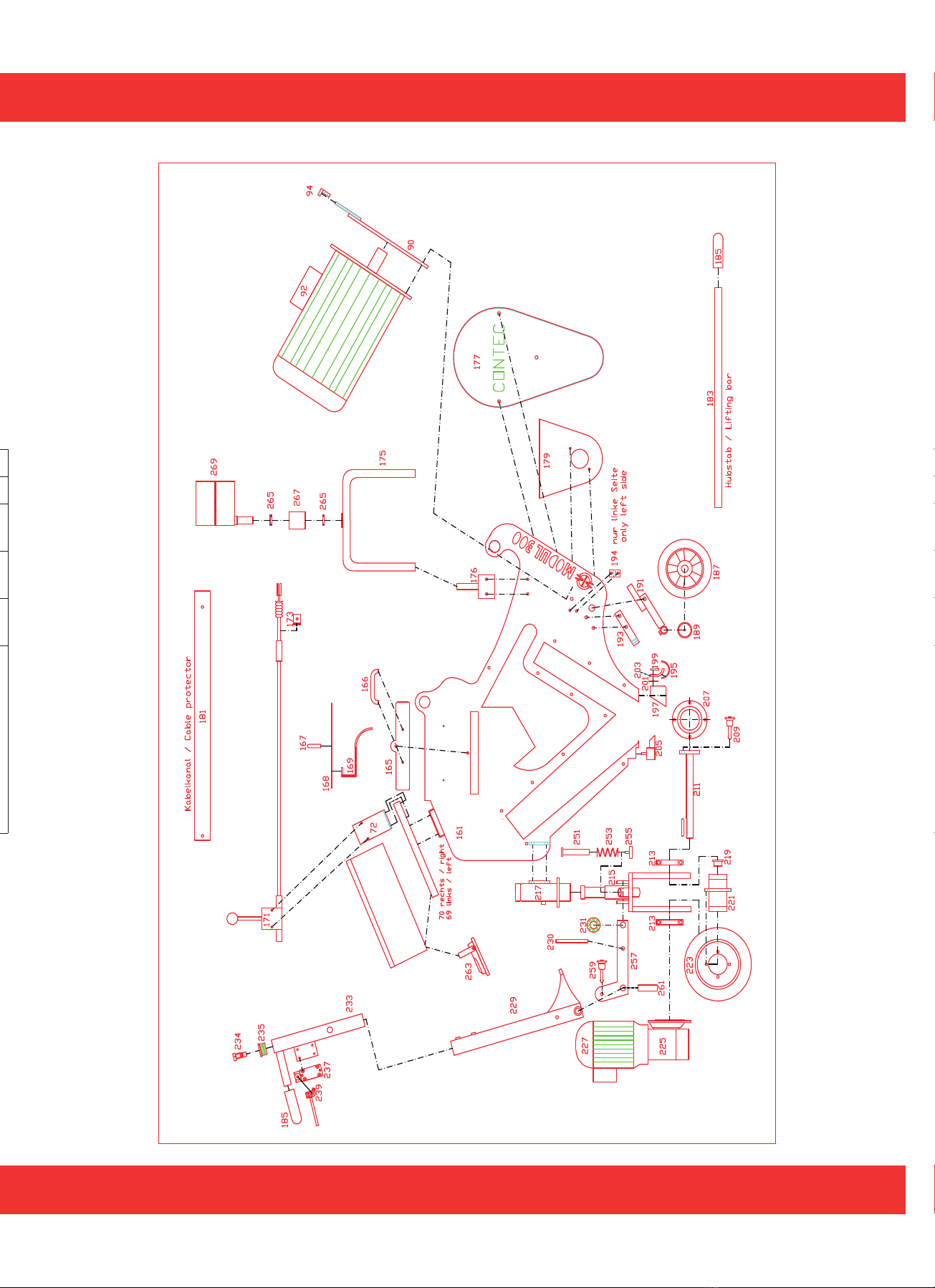

lättare om maskinen lyfts. På vänster sida av bakhjulens axel (bilaga  gur nr. 191)  nns ett
stift. Genom att skjuta lyftstången (bilaga  gur nr. 183 och 185) över detta stift kan maski-
nen lyftas. Se till att maskinen inte kan glida ner från sin upphöjda position om den lyfts.
Rikta in hålet på vänster sida av bakhjulens axel och hålet i maskinens sidoram. Skjut nu in
kopplingsstiftet (bilaga  gur nr. 209) genom båda hålen.
Kontrollera och se till att alla slitdelar (angivna i kapitel 8) är i gott skick. Om inte, byt dem
omedelbart. Kontrollera strömkablarna.
Anslut Ferox 300 med slangen till stoftavskiljaren. Det är viktigt att inga skador eller hål
förekommer i längs slangens längd. Även små hål eller en dålig anslutning kan betydligt
försämra stoftavskiljarens prestanda. Om små rum ska blästras rekommenderas det att an-
vända stödbågen för slangen (bilaga  gur nr. 175). För slangen genom bågens övre ring.
Bågen kommer sedan att hålla slangen undan bakhjulen vid backning.
Anslut stoftavskiljarens och blästringsmaskinens strömkabel till eluttaget. Isoleringstejp
eller liknande kan användas för att säkra strömkabeln till slangen. Ferox 300 behöver 32
A, 3 faser + jordanslutning.
Kontrollera golvet beträffande skruvar, muttrar eller stenar osv., och rengör vid behov gol-
vet med en sopborste eller ett sugsystem. Små hinder såsom fogar utgör inget problem
för Ferox 300. Om det förekommer större vågigheter eller liknande, kontrollera om maski-
nen klarar att köra över dem innan turbinen slås på.
OBSERVERA!
Vid stora vågigheter eller svåra fogar på golvet kan det hända att maskinens
magnetiska ram höjs för högt ovanför golvet. Blästringsmaskinens tätning blir in-
effektiv och blästermedium skjuter ut från maskinen med hög hastighet. Detta kan skada
människor eller utrustningen. Kontrollera alltid golvets tillstånd innan drift för att förhindra
att detta händer.
Ta bort locket för blästerkammaren (bilaga  gur nr. 167–169). Se till att spaken för bläster-
mediumventilen (bilaga  gur nr. 171) be nner sig i positionen ”stängd” och fyll bläster-
kammaren med blästermedium upp till nivå med sållet. Fyll inte ovanför sållet eftersom
sugningen från stoftavskiljaren då kommer att suga ut mediumet tillsammans med stoftet.

8www.scanmaskin.se
OBSERVERA!
Placera endast nytt eller rent blästermedium i blästerkammaren.
Rengör sållet (bilaga  gur nr. 165) i blästerkammaren om det är blockerat.
Ta lyftstången och sätt ned maskinen i den lägre positionen. Ta kopplingsstiftet (bilaga
 gur nr. 209) och sätt in den i hålen i drivaxeln (bilaga  gur nr. 211).
Kontrollera avståndet mellan den magnetiska ramen till golvet. Grundregeln är: ju närma-
re golvet, desto bättre. Tyvärr är golv aldrig perfekta och ofta ojämna. Avståndet måste
anpassas till golvet men det får aldrig överskrida 10 mm.
Slå på stoftavskiljaren.
Dra ut NÖDSTOPPKNAPPEN (bilaga  gur nr 241) och tryck ned knappen START (bilaga
 gur nr. 35).
Tryck ned spaken (bilaga  gur nr. 237–241) på drivenhetsomkopplaren och kontrollera
riktningen och varvtalet. Med omkopplaren för framåt/bakåt (bilaga  gur nr. 33) kan
riktningen ändras. Blästra endast i den riktning som möjliggör operatören att gå bakåt.
Hastigheten regleras med hastighetsregulatorn (bilaga  gur nr. 27) på kontrollpanelens
nedre högra sida. Kör maskinen till platsen där blästringen ska ske.
Växla nu Y/D-omkopplaren (bilaga  gur nr. 31) för turbinmotorn från 0 till stjärnpositionen
(Y). Se till att blästringsskivan roterar i korrekt riktning. Korrekt riktning anges av en röd
pil på skyddet för drivremmen (bilaga  gur nr. 177). Om riktningen är felaktig, stäng av
blästringsmaskinen och koppla från huvudströmkabeln. Maskinens kontakt är en kontakt
med omvänd fas. Vrid de två stiften i maskinkabelns kontakt med en skruvmejsel. Växla nu
Y/D-omkopplaren igen från noll till stjärnpositionen (Y). När önskat varvtal har uppnåtts
är det säkert att växla omkopplaren till deltapositionen varmed motorn kör med full pre-
standa. Tryck ned spaken (bilaga  gur nr. 237– 239) på drivenhetsomkopplaren. Ferox300
börjar att röra sig med en tidsfördröjning. Öppna långsamt blästermediumventilen (bila-
ga  gur nr 171). Försök inte öppna den innan maskinen är i rörelse, annars blästras djupa
hål i golvet.
Ammetern på kontrollpanelen (bilaga  gur nr. 29) anger turbinmotorns strömförbrukning.
Se till att förbrukningen inte överskrider 20 A.
Stäng blästerventilen och stoppa maskinen efter ett par meters blästring. Kontrollera spå-
ret på golvet. Om spåret inte är jämnt blästrat, justera positionen för blästringsburen som
beskrivet i kapitlet ”Underhåll och justering”.
Upprepa blästringen. När maskinen stoppas måste den stå helt stilla innan växling till
backdrift med riktningsomkopplaren.
Stoftavskiljarens stoftbehållare måste tömmas regelbundet. Intervallen beror på behålla-
rens storlek och golvets tillstånd.

SVENSKAFerox 300 Shot Blaster
9
www.scanmaskin.se
6 UNDERHÅLL OCH JUSTERING
OBSERVERA!
Koppla från huvudströmkabeln innan underhåll eller justering.
6.1 Justering av blästerbanan
Blästerbanan justeras genom att vrida blästringsburen (bilaga  gur nr. 127) i blästrings-
skivans skydd (bilaga  gur nr 125). Om blästerbanan är ojämn beror det på att en sida av
banan blästras hårdare än den andra.
Ta bort blästerslangen (bilaga  gur nr. 133) mellan blästerventilen och inloppsröret för
blästermediumet (bilaga  gur nr. 129). Inloppsröret för blästermediumet säkras med två
klämmor (bilaga  gur nr. 131) på blästringsskivans skydd som kan tas bort genom att los-
sa två muttrar. Blästringsburen är placerad under och hålls fast av inloppsröret för bläster-
mediumet. Vid borttagning av inloppsröret för blästermediumet kan blästringsburen röras
fritt. Ovanför mitten av burens fönster  nns en markeringspunkt (stift) som är praktiskt för
orientering.
Om banan är hårdare blästrad på vänster sida jämfört med höger sida, vrid buren
moturs. Vrid den medurs om banan är hårdare blästrad på höger sida. Koppla tillbaka in-
loppsröret för blästermediumet, anslut blästerslangen och gör en kort testkörning. Uppre-
pa justeringen vid behov tills banan är slät, jämn och utan variationer.
6.2 Höjdjustering av Ferox 300
Det  nns tre justerskruvar för att ändra höjden på Ferox300. Genom att ändra höjden
justeras mellanrummet mellan golvet och den magnetiska ramen på motsvarande sätt. Ju
mindre mellanrum mellan golv och maskin, desto bättre prestanda. (Mindre slitage och
förlust av blästermedel). Dock kräver ett grovt och ojämnt golv ett något större mellanrum
än ett slätt golv.
För ändring av höjden på maskinens framsida sitter justerskruven på den övre delen av
drivenhetens ram (bilaga  gur nr. 217) under kontrollpanelen. För maskinens baksida
sitter de två skruvarna på bakhjulens axel. Lossa skruvarnas muttrar – detta gäller för alla
skruvar. Genom att vrida skruvarna medurs höjs maskinen, genom att vrida dem moturs
sänks den. Mellanrummet mellan den magnetiska ramen (bilaga  gur nr. 205, 85 och 87)
och golvet måste vara lika över hela längden. För de  esta golv ska mellanrummet vara
mellan 5 och 10 mm.
På framsidan och på sidorna av den magnetiska ramen  nns gummiremsor (bilaga  gur
nr. 91) vilka fungerar som skyddande tätningar och hindrar blästermedium från att läcka.
Om maskinens höjd ändras måste även gummiremsornas höjd ändras motsvarande. Los-
sa skruvarna för fästena (bilaga  gur nr. 89 och 93) som spänner fast gummiremsorna och
placera dem i önskad position. De ska alltid ligga an tätt mot golvet.

10 www.scanmaskin.se
6.3 Slitage på blästringsskivan och blästringsburen
Blästringsskivan (bilaga  gur nr. 123) är en renodlad slitdel och måste kontrolleras regel-
bundet. Vi rekommenderar en första kontroll efter 30 timmars blästring. Livslängden på
blästringsskivan beror på maskintillämpningen.
Till exempel uppstår stort slitage vid blästring av mjuk betong med mycket ytfett. Be-
tongdamm är ett mycket aggressivt ämne och ökar slitaget enormt. Slitaget minskas vid
blästring av stål eller keramikplattor. Det är därför omöjligt att ange en exakt livslängd för
skivan. En grov uppskattning kan vara allt mellan 30 och 60 timmar.
Ta av blästerslangen (bilaga  gur nr. 133) mellan blästerventilen och inloppsröret för bläs-
termediumet (bilaga  gur nr. 129). Lossa de fyra muttrarna som säkrar blästringsskivans
skydd (bilaga  gur nr. 125) till maskinen. Ta försiktigt bort blästringsskivans skydd. Mellan
blästringsskivans skydd och blästringskammaren  nns en gummitätning som under åtgär-
den kan fästa till båda sidor. Var försiktig så att den inte rivs sönder. Om försiktighet inte
vidtas kan det leda till att tätningen skadas.
Nu ska blästringsskivan vara synlig. I mitten av blästringsskivan  nns en sexkantig skruv.
Lossa skruven och ta ut hjulet från blästringskammaren. Kontrollera skivans slitage. Tjock-
leken på de sex bladen får inte vara under 5 mm. Om den är under 5 mm kan bladet
spricka och förstöra skivan. Kontrollera också fördelar ngrarna på insidan av skivan beträf-
fande slitage.
Blästringsburen (bilaga  gur nr. 127) är som blästringsskivan – en renodlad slitdel och
måste kontrolleras regelbundet. Två olika typer av slitage kan förekomma på buren. Fönst-
ret i buren har en bredd på 45 mm. Byt buren om bredden överskrider 50 mm. Den andra
typen av slitage är en minskning av tjockleken i själva burväggen. Byt buren innan hål
uppstår. Om blästringsskivan och buren är i gott skick, montera tillbaka delarna genom att
följa ovanstående beskrivning i omvänd följd.
6.4 Slitage på beklädnader
Blästringskammaren och stora delar av återvinningskammaren skyddas av en beklädnad.
Denna hindrar maskinen från att förstöra sig själv. Beklädnaden måste bytas om tjock-
leken är under en tredjedel av den ursprungliga tjockleken på någon plats. Det största
slitaget sker på blästringskammarens sidobeklädnad (bilaga  gur nr. 1) och beklädnaden
på ovansidan (bilaga  gur nr 3). Tjockleken på dessa beklädnader är 10 mm. De måste
bytas om slitaget är större än 6 mm. Om de byts för sent kommer maskinen inom kort att
blästra hål i sin ram.
6.4.1 Byte av beklädnader
På båda sidor av Ferox300  nns sidoskydd (bilaga  gur nr 81 och 83) för återvinnings-
och blästringskammaren. Ta bort sidoskydden genom att lossa skruvarna. Sidobeklädna-
derna kan nu enkelt tas bort. På ovansidan av blästringskammaren  nns tre skruvar direkt
under turbinmotorn. Lossa muttrarna för dessa skruvar och vrid dem 8 mm. Om det är
svårt, knacka försiktigt på båda sidor med en hammare. Hammarens påverkan kommer att
avlägsna instängt damm och blästermedium som kan hindra borttagningen av beklädna-

SVENSKAFerox 300 Shot Blaster
11
www.scanmaskin.se
derna.
Blästrings- och återvinningskammarens främre och bakre beklädnader är var och en säk-
rade av fyra (vive) muttrar på utsidan av kammarna. Ta bort blästringsskivan (se ”Slitage på
blästringsskivan och blästringsburen”). Lossa de fyra (vive) muttrarna och ta bort bekläd-
naderna. Installationen av de nya beklädnaderna gör i omvänd riktning. Beklädnadernas
livslängd är vanligen 200 timmar. Även här går det inte att ange en exakt livslängd av sam-
ma anledningar som beskrivs för blästringsskivan – dvs. det beror på tillämpningen.
6.5 Slitage på blästerstoppet i avskiljaren
På insidan av blästerkammarens lock i avskiljaren sitter blästerstoppet (bilaga  gur nr.
169). Detta avleder energin från det i hög hastighet studsande blästermediumet och
förhindrar därmed att blästerkammaren skadas. Det förhindrar också stoftavskiljaren från
att suga ut blästermedium från maskinen. Blästerstoppet måste kontrolleras regelbundet.
Blästerstoppet byts enkelt genom att ta bort de tre skruvarna på blästerkammarens lock.
6.6 Drivremmen
Drivremmen är tillverkad för att klara åtminstone 500 timmar – men endast vid korrekt
spänning. Ta bort drivremmens säkerhetsskydd för att kontrollera spänningen (bilaga  gur
nr. 177). Det ska inte vara möjligt att röra remmen (bilaga  gur nr. 97) mer än en halv cm i
varje riktning halvvägs mellan remskivorna. Om den är för slak, justera spänningen genom
att lossa de fyra skruvarna som håller fast turbinmotorn (bilaga  gur nr. 92). På översidan
av motor änsen sitter en mutter. Vrid muttern medurs tills remspänningen är korrekt. Dra
åt de fyra motorskruvarna och dra åt muttern.
OBSERVERA! Säkra drivremmens säkerhetsskydd!
6.7 Slitage på bakkjolen
Bakkjolen (bilaga  gur nr. 195 och 203) på baksidan av blästeröppningen förhindrar bläs-
termedium från att läcka ut och minimerar därmed förlust av blästermedium. Om kjolen
är sliten måste den bytas. Ta bort skruvarna för fästet som säkrar kjolen. Ta bort de slitna
delarna, byt dem och sätt tillbaka kjolen till dess ursprungliga position.
6.8 Slitage på den magnetiska ramen och blästeröppningen
Omkring den magnetiska ramen  nns  era delar som måste kontrolleras regelbundet.
Dessa delar utsätts för slitage genom blästermediumet och genom kontakten med gol-
vet. Vid områdena fram och på sidorna  nns magnetiska ramar. Dessa kan enkelt tas bort.
Vänster och höger ramar (bilaga  gur nr. 85 och 87) är fastskruvade till sidoskyddet. Den
främre ramen (bilaga  gur nr. 205) är fastskruvad till ett fäste på återvinningskammaren.
Efter borttagning av den magnetiska ramen frigörs en annan del (bilaga  gur nr. 197) vid
baksidan av öppningen. Bakkjolen som nämns i 6.7 är fastskruvad till denna del. Slitage
sker huvudsakligen på denna del när den är i kontakt med golvet. Som redan nämnts är
det viktigt att regelbundet kontrollera alla delar. Det är inte nödvändigt att skruva loss den

12 www.scanmaskin.se
magnetiska ramen för att kontrollera den; det räcker att försiktigt lägga ned maskinen på
sidan och kontrollera beträffande slitage.
6.9 Lager
Det är alltid komplicerat med lager i maskinteknik. Men det är i allmänhet enkelt att byta
lager om reglerna följs. Det är dock för omfattande att beskriva i detalj i denna manual.
Vid tvivel kontakta alltid en utbildad eller erfaren tekniker.
Lagren i Ferox 300 Bläster sitter i motorerna, drivenhetens spak, turbinens axelhus, driven-
hetens ram och i hjulen. Försök aldrig att byta motorlagren på egen hand. Skicka motorer-
na till Scanmaskin eller ta dem till en kvali cerad motorverkstad
Turbinens axelhus är mest komplicerat att arbeta på. Lagren inuti huset utsätts för den
högsta påfrestningen vid drift av maskinen. Livslängden för sådana höghastighetslager är
mellan 500 och 1 000 timmar. Skicka maskinen eller maskinhuset till Scanmaskin för byte
av lager.

SVENSKAFerox 300 Shot Blaster
13
www.scanmaskin.se
7 Felsökning
Om körlampan är tänd efter aktivering av maskinen genom att trycka på ”START” men
hela motorn eller delar av motorn inte kör – kontrollera följande:
• Är strömanslutningen korrekt?
• Är kablarna i gott skick och korrekt dragna?
• Är säkringarna i kontrollpanelen utlösta?
• Är motorns överströmsskydd i kontrollpanelen utlöst?
Turbinmotorn fungerar inte
• Har blästringskammaren fyllts med blästermedium och blockerat blästringsskivan vid
transport av maskinen?
• Är motorns överströmsskydd i kontrollpanelen utlöst?
Drivmotorn fungerar inte
• Är säkringen för drivenheten i kontrollpanelen utlöst?
• Vrids drivhjulet lätt när det inte är anslutet till drivmotorn?
Blästerprestandan är för låg
• Roterar blästringsskivan i rätt riktning?
• Är blästringsskivan sliten?
• Har blästringsburen justerats korrekt?
• Är blästringsburen sliten?
• Är sållet i blästerkammaren blockerat?
• Är blästerventilen blockerad?
• Är blästermediumet slitet? (Kontrollera storleken på kulorna)
Ferox 300 Bläster fungerar en stund och förlorar allt blästermedium (”matteffekt”)
• Roterar blästringsskivan i korrekt riktning?
• Är blästringsskivan sliten?
• Har blästringsburen justerats korrekt?
• Är blästringsburen sliten?
• Ligger den magnetiska rammens gummitätningar an tätt mot golvet?
• Är gummitätningarna slitna?
• Är maskinhöjden inställd för högt?
• Är turbinremmen för slak? (Remmen glider på remskivorna och blästringsskivan roterar
inte tillräckligt snabbt).
• Kan golvet blästras? Kontrollera tillståndet. Är det torrt och inte för elastiskt eller mjukt?

14 www.scanmaskin.se
8 SLITDELAR
De nition av slitdelar:
• Blästringsskiva, blästringsbur, beklädnader,
• magnetisk ram, fäste för bakkjol, bakkjol,
• gummitätning för den magnetiska ramen, blästerstopp, skydd för blästringsskiva,
• blästerslang, turbinens Poly-kilrem, turbinens Poly-kilremsskivor
9 BLÄSTERMEDIUM
Olika golv kräver olika blästermedium. Här följder en lista över blästermedium enligt till-
lämpning.
Enligt According to SAE J444a Shot size Application
BSS 2451 Enligt 1,0-1,7 mm Plain concrete or coatings
SAE J444a Storlek på blästermedium Tillämpning Plain concrete to achieve
a  ne pro le
S390 S390 1,0-1,7 mm Vanlig betong eller be-
läggningar
S340 S330 0,85-1,4 mm Vanlig betong för att er-
hålla en jämn pro l
G34-G47 0,85-2,0 mm Betong med svåra be-
läggningar. Stålytor som
broar, skeppsdäck och
tankar. G34-G47 får aldrig
användas rent. Blanda
alltid med S390/340/330.
Inte mer än en del av
G34–G47 för två delar
S390/340/330
10 BILAGOR
• Diagrams

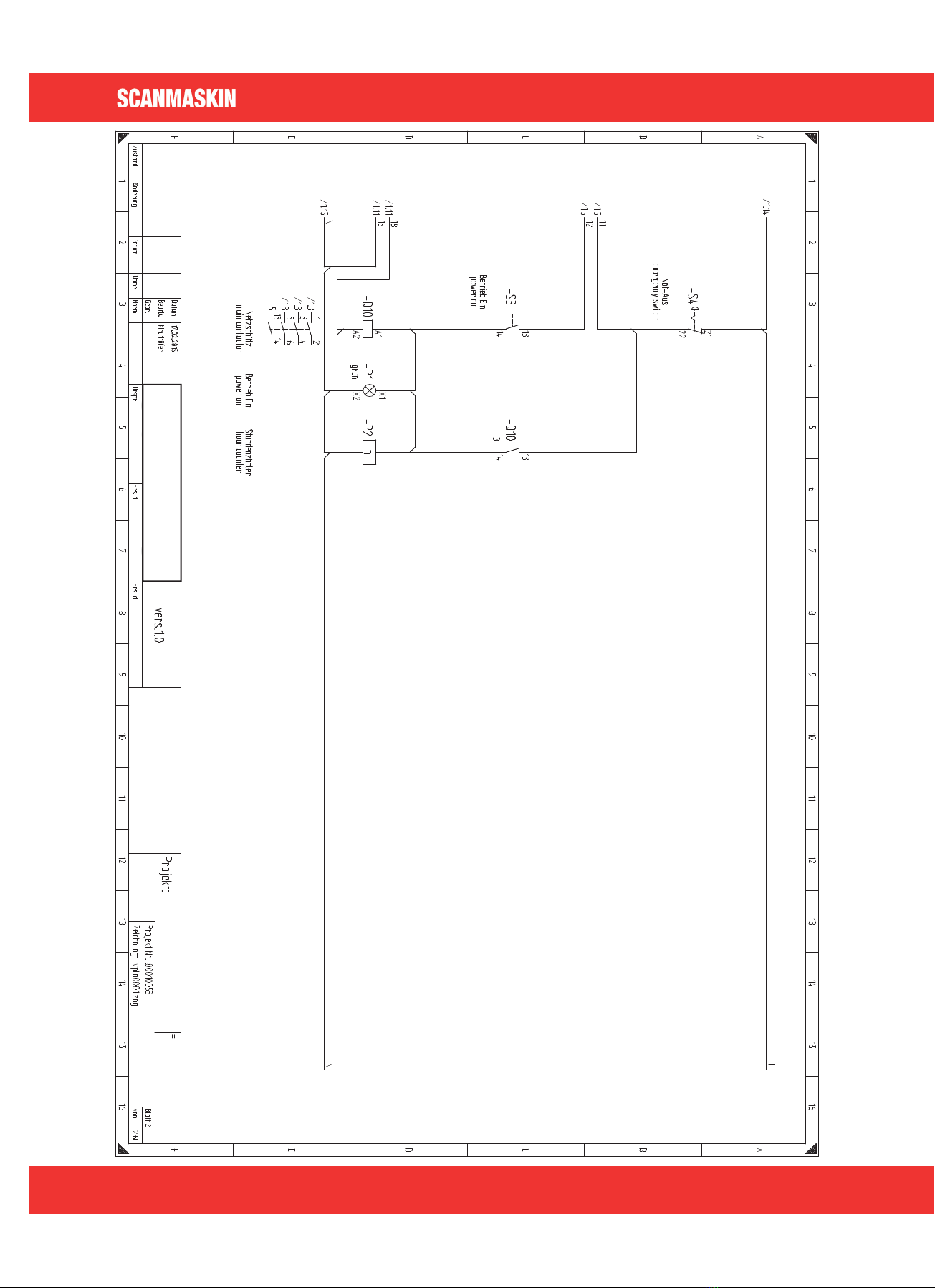

• Kabel diagrams
• Reservdelar

SVENSKAFerox 300 Shot Blaster
15
www.scanmaskin.se
8 SLITDELAR
Denition av slitdelar:
• Blästringsskiva, blästringsbur, beklädnader,
• magnetisk ram, fäste för bakkjol, bakkjol,
• gummitätning för den magnetiska ramen, blästerstopp, skydd för blästringsskiva,
• blästerslang, turbinens Poly-kilrem, turbinens Poly-kilremsskivor
9 BLÄSTERMEDIUM
Olika golv kräver olika blästermedium. Här följder en lista över blästermedium enligt till-
lämpning.
Enligt According to SAE J444a Shot size Application
BSS 2451 Enligt 1,0-1,7 mm Plain concrete or coatings
SAE J444a Storlek på blästermedium Tillämpning Plain concrete to achieve
a ne prole
S390 S390 1,0-1,7 mm Vanlig betong eller be-
läggningar
S340 S330 0,85-1,4 mm Vanlig betong för att er-
hålla en jämn prol
G34-G47 0,85-2,0 mm Betong med svåra be-
läggningar. Stålytor som
broar, skeppsdäck och
tankar. G34-G47 får aldrig
användas rent. Blanda
alltid med S390/340/330.
Inte mer än en del av
G34–G47 för två delar
S390/340/330
10 BILAGOR
• Diagrams
• Kabel diagrams
• Reservdelar
Ferox 300 Bläster - ram

16 www.scanmaskin.se
Ferox 300 Bläster - Kontrollpanel

SVENSKAFerox 300 Shot Blaster
17
www.scanmaskin.se
Ferox 300 Bläster - turbin, skottventil, sidoplattor

18 www.scanmaskin.se
Ferrox 300 Bläster - Liners

SVENSKAFerox 300 Shot Blaster
19
www.scanmaskin.se
Ferox 300
Blästermaskin

20 www.scanmaskin.se
Ferox 300
Blästermaskin
