Schubert 10006324 User manual

10006324
E-Piano

2
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befol-
gen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und
unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.

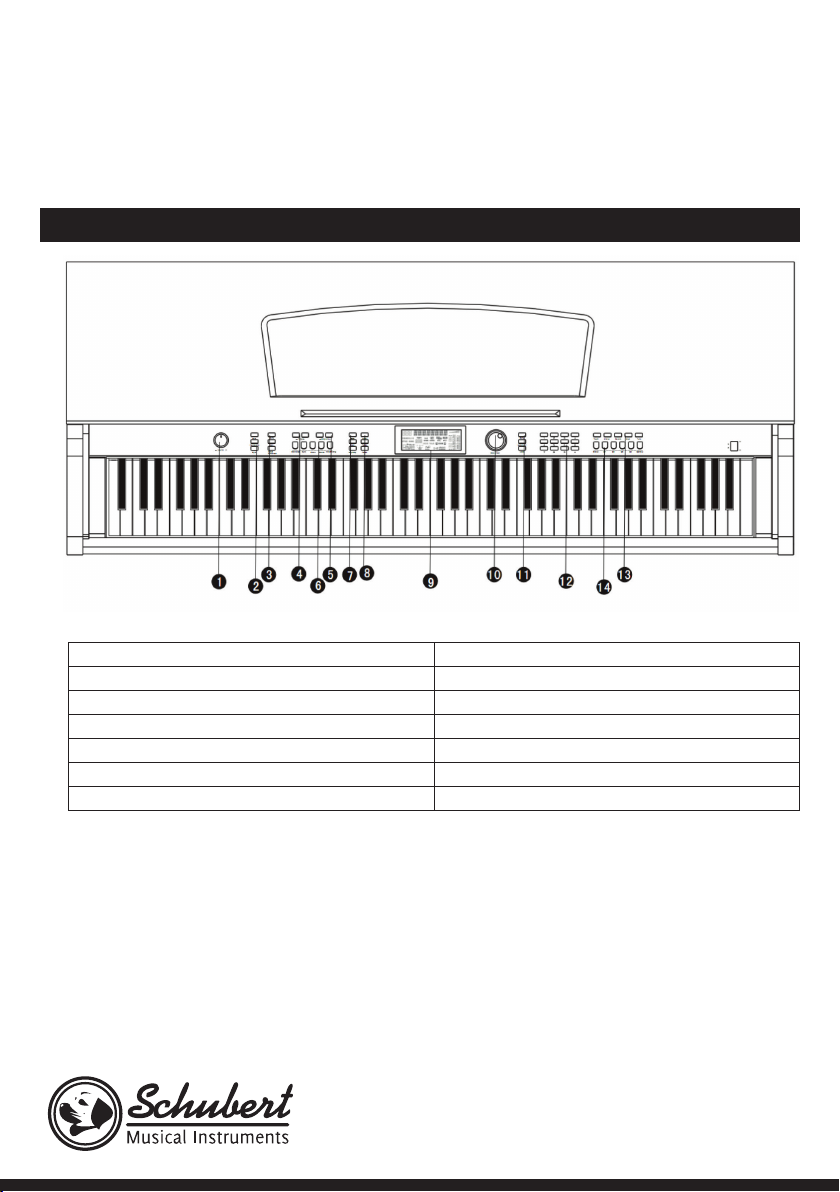

Bedienelemente und Anschlüsse
1 Gesamtlautstärke 8 Titel 1, 2 & 3
2 Takt, Metronom / Stil 9 LCD-Anzeige
3 Demo, Teilen, A.B.C. Auto-Akkord 10 Datenrad
4 Geschwindigkeit +/- 11 Titel, Melodie aus, Instrumentenstimme
5 Begleitungslautstärke +/- 12 Nummerntasten 0-9, +/-
6 Start / Stop, Einfüllen A & B, Intro, Ende 13 Berührung, Hall, Chor, Dual, Klang
7 Aufnahme, Löschen, Wiedergabe, Stopp 14 Speicherbänke M1, M2, M3, M4

3

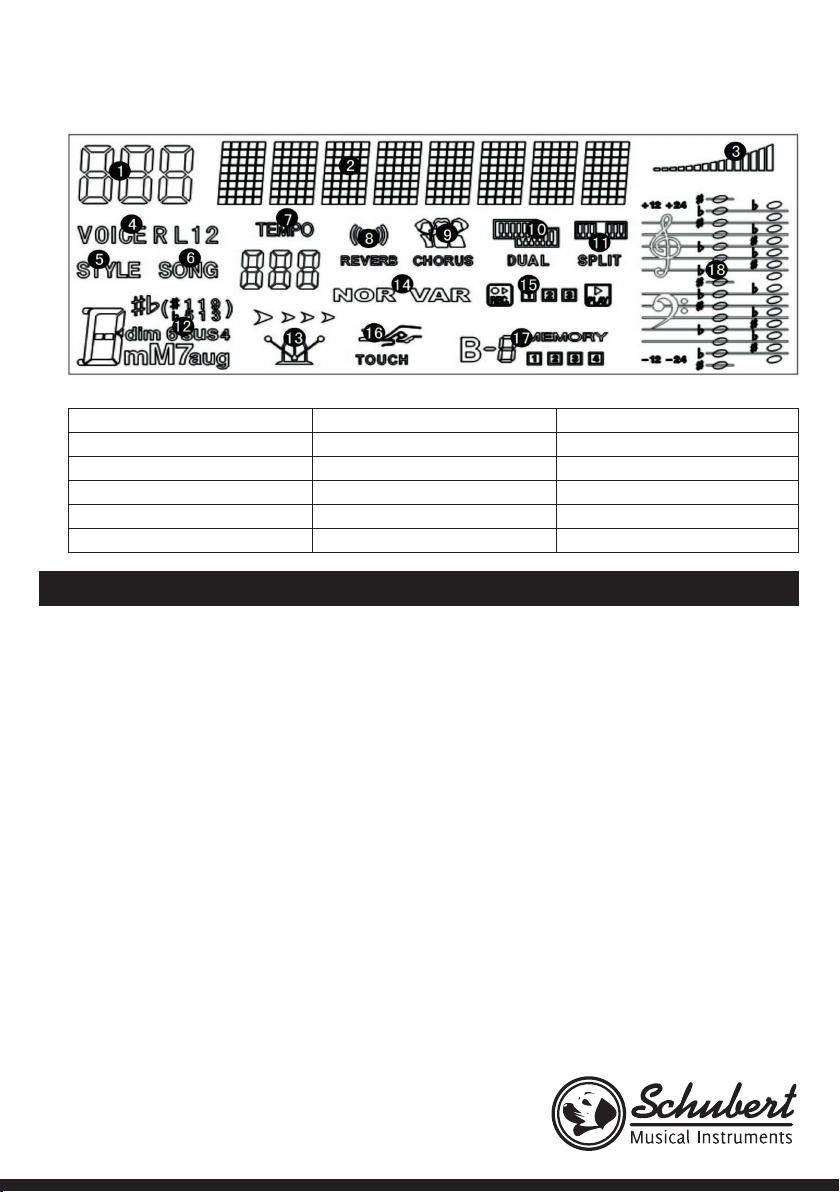

LCD Anzeige
1 Nummernanzeige 7 Geschwindigkeit 13 Metronom
2 Buchstabenanzeige 8 Hall 14 Einfüllen A & B
3 Lautstärke 9 Chor 15 Aufnahme/Wiedergabe
4 Instrumentenstimme 10 Dual 16 Berührung
5 Stil 11 Teilen 17 Speicherstatus
6 Lied 12 Akkordanzeige 18 Noten
Vor dem Gebrauch
Stromversorgung
1. Prüfen Sie ob das Keyboard ausgeschaltet ist. Falls nicht stellen Sie den Schalter auf „Aus (Off)“.
2. Stecken Sie das eine Ende des Stromkabels in das Gerät und das andere in eine geeignete Steckdose.
Keyboard-Abdeckung
• Öffnen der Abdeckung: Halten Sie die Abdeckung und schieben Sie diese leicht nach innen. Nun können Sie
die Abdeckung öffnen.
• Schließen der Abdeckung: Ziehen Sie die Abdeckung zu sich und drücken Sie diese dann herunter. So
schließen Sie die Abdeckung.

4
Notenständer
• Aufbau: Ziehen den Notenständer aufrecht nach oben bis dieser steht. Die Feder springt nun nach außen.
Stecken Sie nun den Federbügel auf den oberen Holzdeckel des Pianos. Der Notenständer befindet sich nun
an der richtigen Stelle.
• Abbau: Ziehen Sie den Notenständer nach oben bis dieser senkrecht ist. Klappen Sie den Federbügel ein.
Notiz: Sie müssen zum Vermeiden von Schäden ein Stück Kunststoff dazwischen legen. Legen Sie den
Notenständer nun nach unten bis dieser auf den oberen Holzdeckel des Pianos liegt.
Einschalten
• Drücken Sie zum Einschalten „Power“.
Lautstärke einstellen
• Sie können die Lautstärke und Lautstärke der Begleitung über diesen Drehregler regulieren.
Anschlüsse

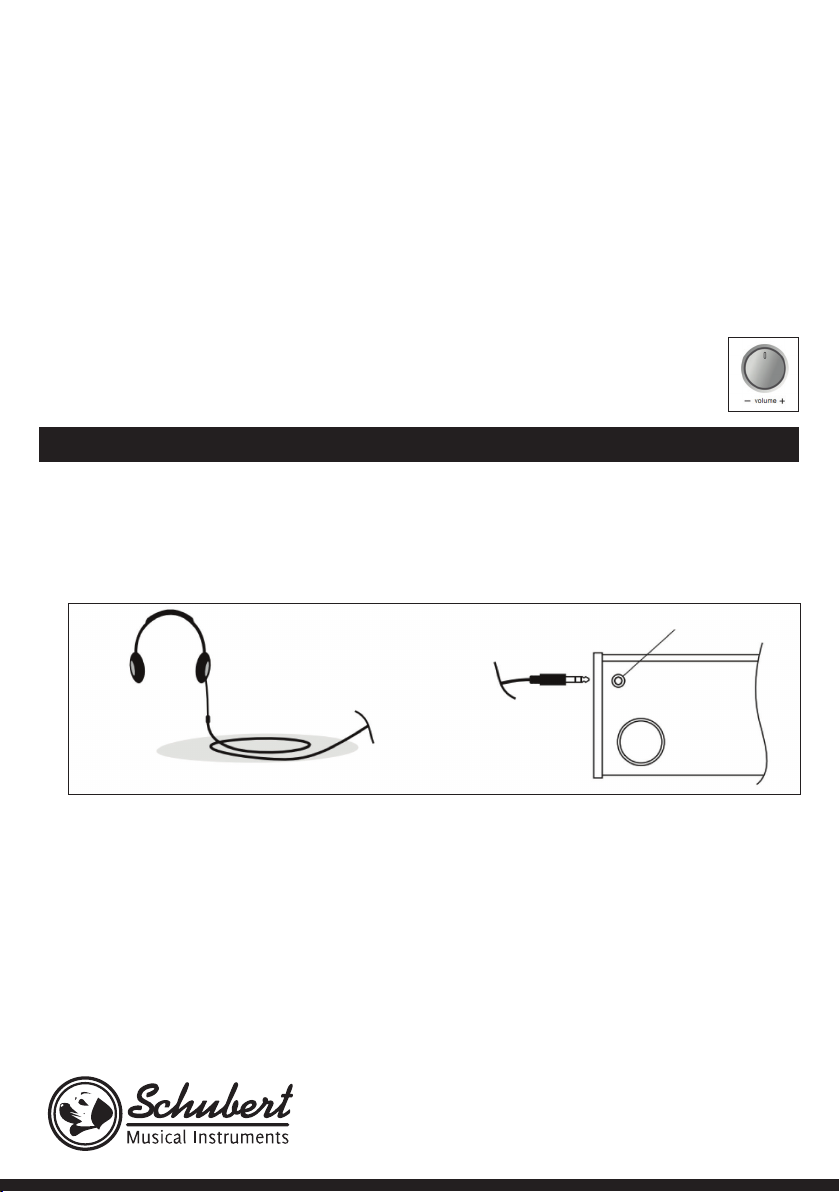

Kopfhörer
Schließen Sie die Kopfhörer an den Anschluss auf der Rückseite des Gerätes an. Sobald Kopfhörer angeschlos-
sen wurden, erfolgt die Wiedergabe nur über diese. Die internen Lautsprecher sind solange deaktivieren. Be-
nutzen Sie Kopfhörer falls Sie niemanden durch Ihr Üben stören möchten z.B. nachts.
Kopfhörer
Kopfhörer
Rückseite

5

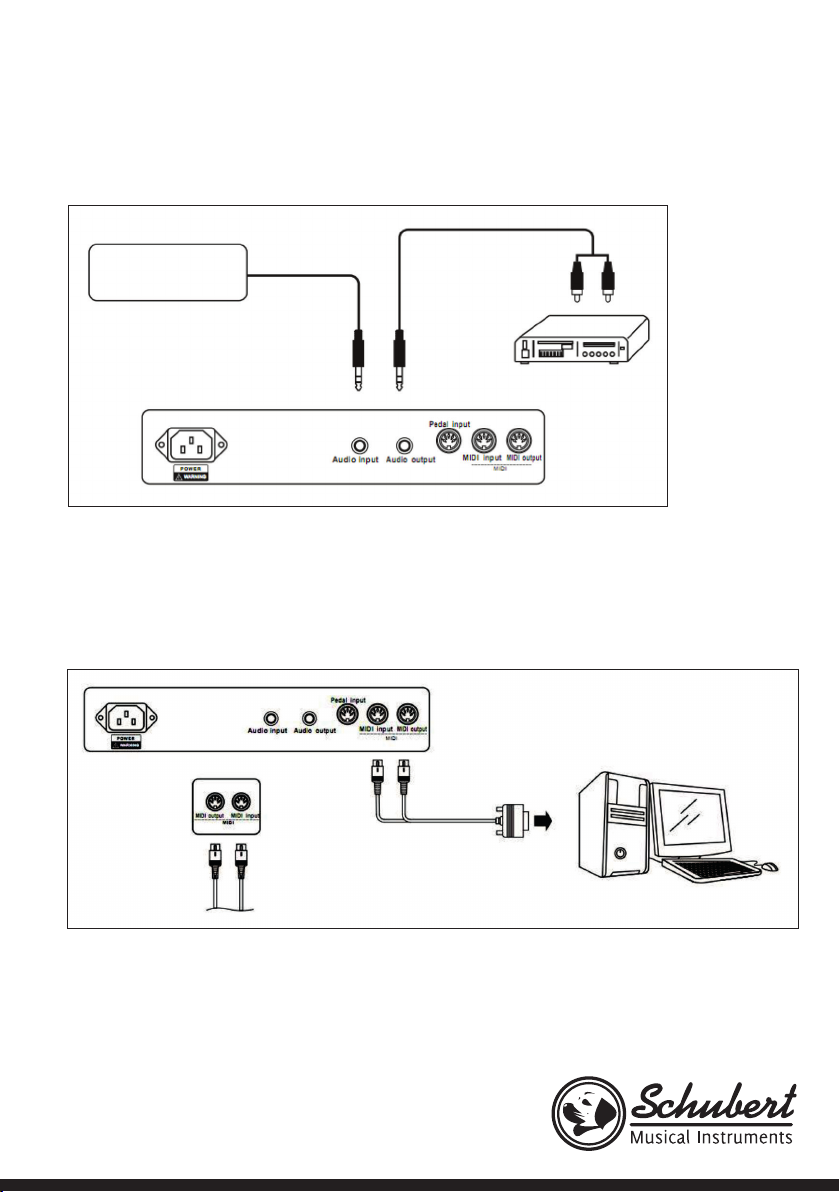

Audio-Ein-/Ausgang
Das Gerät verfügt über interne Lautsprecher. Alternativ können Sie auch einen externen Verstärker oder ande-
re Hifi-Geräte anschließen. Schalten Sie zuerst alle Geräte ab, verbinden Sie die Geräte über den Line-Ausgang
und Eingang.
MIDI
1. MIDI-Eingang: Verbinden Sie diesen Anschluss mit einem MIDI-Ausgang eines anderes Geräts. Das Piano
kann externe Daten über MIDI empfangen.
2. MIDI-Ausgang: Schließen an diesen Anschluss einen MIDI-Ausgang eines anderen Gerätes an. Das MIDI-
Signal des Pianos wird an dieses Gerät gesendet. Notiz: Es werden nur die Daten des Pianos übertragen.
HINWEIS: Sämtliche Zusatzgeräte und Kabel sind nicht im Lieferumfang enthalten.
Kassettenrekorder
CD
Verstärker

6
Kurzanleitung
Instrumentenstimme wählen
1. Drücken Sie „Voice“.
2. Drücken Sie zum Wählen entweder „+/-“ oder geben Sie die Nummer der gewünschten Stimme direkt ein.
3. Beispiel für Stimme Nr.59: Drücken Sie zuerst Taste „5“ und dann Taste „9“.
Dual
1. Drücken Sie „Dual“ und folgendes Symbol erscheint auf der Anzeige . Wählen Sie in diesem Modus
eine Stimme und danach eine Zweite. Beide Stimmen werden gleichzeitig wiedergegeben.
2. Sie können den Dual-Effekt mit dem Datenrad „+/-“ einstellen.
Effekte & Einstellungen
Keyboard teilen
In diesem Modus könne Sie die beiden Hälften des Keyboards mit ver-
schiedenen Instrumentenstimmen belegen.
1. Drücken Sie „Split“ und das entsprechende Symbol wird angezeigt.
2. Drücken und halten Sie „Split“ , wählen Sie mit „+/-“ oder der entspre-
chenden Taste den gewünschten Punkt. Lassen Sie nun „Split“ los.

7
Prozent
1. Drücken Sie „Tune“ und im Display wird „Tuneval“ angezeigt.
2. Stellen Sie den Wert mit „+/-“ oder dem Datenrad ein.
3. Um den Standardwert aufzurufen, drücken Sie für 2 Sek. „Tune“.
Berührungsempfindlichkeit
Durch aktivieren dieser Funktion ist die Wiedergabe druckempfindlich. Drücken Sie stark wird der Ton lauter
wiedergegeben. So entsteht eine dynamische Wiedergabe.
1. Drücken Sie „Touch“ und das entsprechende Symbol wird angezeigt.
2. Drücken Sie „Touch“ erneut um zwischen den verschiedenen Stati in folgender Reihenfolge zu wechseln:
001/002/003/OFF(Aus)
Hall
Drücken Sie „Reverb“ um den Hall-Effekt zu aktivieren. Das entsprechende Symbol wird auf dem Display
angezeigt.
Chor
Drücken Sie „Chorus“ um den Hall-Effekt zu aktivieren. Das entsprechende Symbol wird auf dem Display
angezeigt.

8

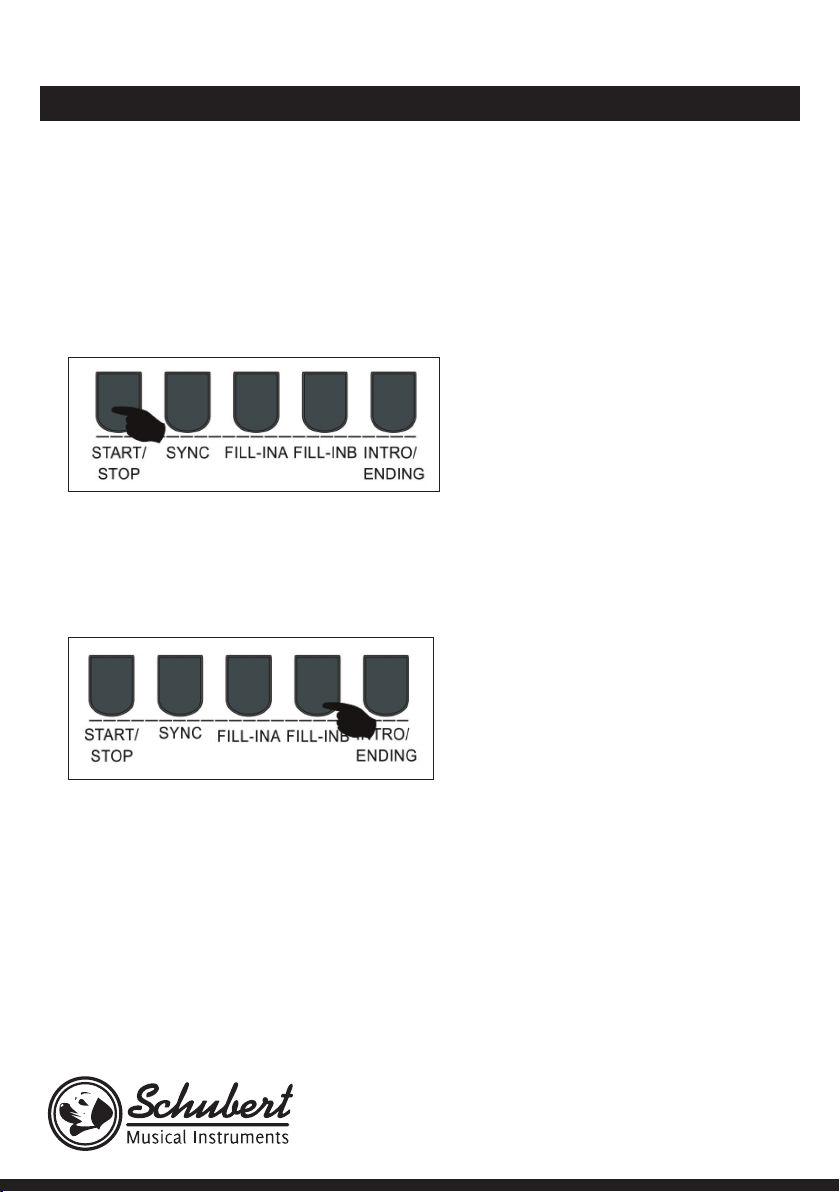

Stil & Funktionen
Stil wählen
Sie können zwischen 118 Stimmen wählen. Eine Übersicht dieser Stile befindet sich im Anhang.
1. Drücken Sie „Style“.
2. Drücken Sie zum Wählen entweder „+/-“ oder geben Sie die Nummer des gewünschten Stils direkt ein.
Start/Stopp
Hiermit starten/beenden Sie den Stil.
Einfügen 1/Einfügen 2
Hiermit können einen Übergang einfügen. So wird der Effekt verbessert, danach wird der original Rhythmus
wiederhergestellt. Drücken Sie zuerst „Fill-In A“, es blinkt „NOR“, drücken Sie nun „Fill-In B“, es blinkt „VAR“
und der Stil wechselt zum Original.

9
Automatische Begleitung
Einzelfingerakkord
Bei diesem Gerät können Sie sich von Ein- oder Zweifingerakkorden begleiten lassen. Sie
können kleine / große Akkorde und große / kleine sieben Akkord auswählen.
Die Bedienung erfolgt wie hier beschrieben (z.B. C-Akkord):
C Großer Akkord, spielt Hauptton.
Cm Kleiner Akkord, spielt Hauptton und je eine schwarze Taste
links und rechts gleichzeitig.
C7 Sieben Akkord, spielt Hauptton und je eine weiße Taste links
gleichzeitig.
Cm7 Kleiner Sieben Akkord, spielt den Hauptton und eine schwarze
und eine weiße Taste links gleichzeitig.
Fingerakkord
Bei diesem Gerät können Sie für die linke Seite des Geräts mit einem anderen Akkord und Begleitung belegen.
Falls Ihre Hand nicht groß genug ist, sollten Sie sollte Sie den Teilungspunkt neu festlegen.

10
Akkordübersicht

11

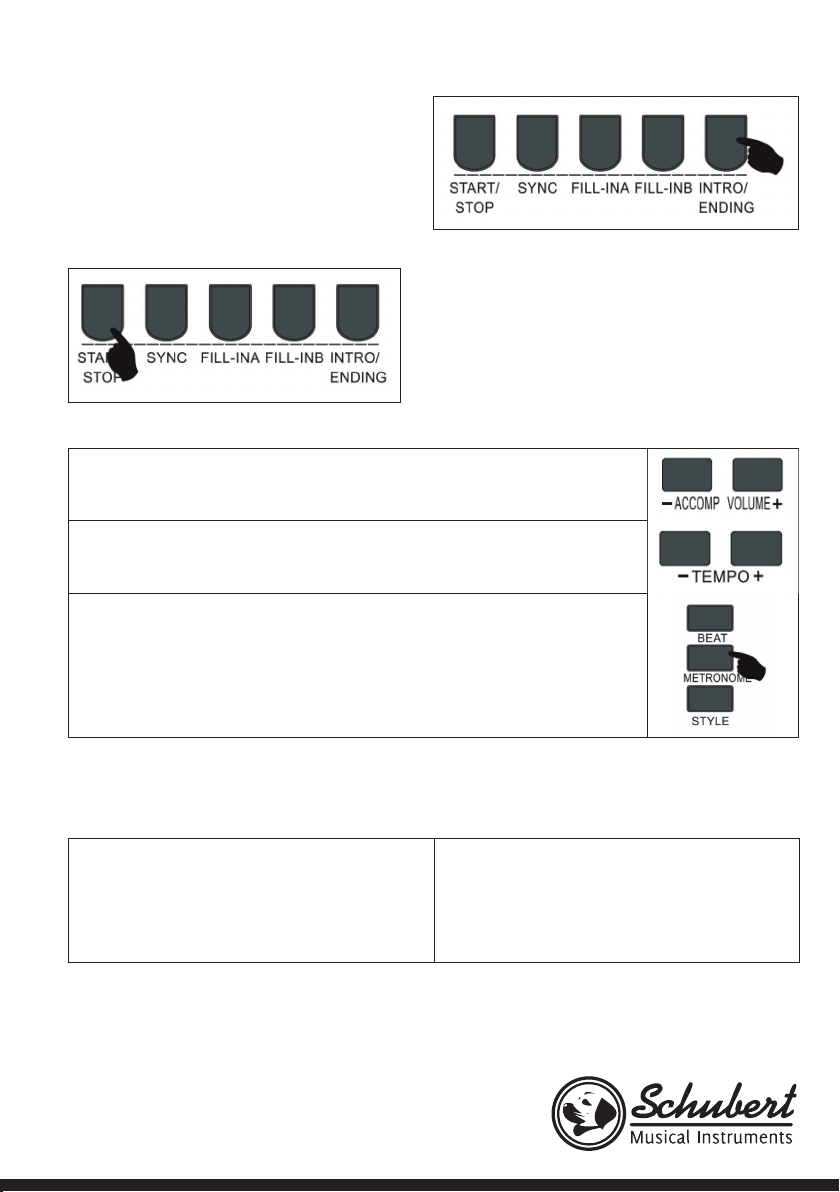

Intro/Ende
Drücken Sie vor Beginn die Taste wird ein Intro ge-
spielt. Drücken Sie die Taste während des Spiels,
wird ein Ende wiedergegeben.
Synchronisieren
Drücken Sie „Sync“ um die synchronisierte Begleitung
zu starten. Drücken Sie eine der 19 Tasten auf der linken
Seite um den Rhythmus zu synchronisieren. Wird ein
Rhythmus wiedergegeben drücken Sie „Sync“ um die
Wiedergabe zu stoppen.
Begleitungslautstärke
Drücken Sie „Accompaniment +/-“ um die Begleitungslautstärket im Bereich 0-31
einzustellen
Geschwindigkeit
Drücken Sie „Tempo +/-“ um die Geschwindigkeit/ Begleitungsgeschwindigkeit im
Bereich 30-280 einzustellen.
Metronom
1. Drücken Sie zum Aktivieren „Metronom“.
2. Drücken Sie zum Einstellen des Takts „Function Menu“ und danach entweder „+/-“
oder die entsprechende Nummerntaste.
3. Dieser Bereich liegt von 0~9.
4. Um das Metronom abzuschalten, drücken Sie erneut „Metronom“.
Aufnahme
Das Gerät verfügt über eine Aufnahmefunktion. Folgende Daten werden aufgenommen:
• Noten des Keyboards
• Vibrato
• Stil
• Auto-Akkord
• Pianissimo
• Instrumentenstimme
• Begleitung
• Halten
• Keyboard-Trommel
• Begleitungslautstärke
• Geschwindigkeit

12
Begleitungstitel
Drücken Sie „Record“, das entsprechende Symbol wird nun angezeigt und das Gerät befindet sich im Aufnah-
memodus. Wählen Sie nun „Track 1“. Der Taktpunkt wird angezeigt und die Indikatorlampe leuchtet. Drücke Sie
zum Starten der Aufnahme eine beliebige Taste.
Melodietitel
Drücken Sie „Record“, das entsprechende Symbol wird nun angezeigt und das Gerät befindet sich im Aufnah-
memodus. Wählen Sie nun „Track 2“-„Track 3“. Der Taktpunkt wird angezeigt und die Indikatorlampe leuchtet.
Drücke Sie zum Starten der Aufnahme eine beliebige Taste.
Gleichzeitige Aufnahme vom Begleitung und Melodie
Drücken Sie „Record“, das entsprechende Symbol wird nun angezeigt und das Gerät befindet sich im Aufnah-
memodus. Wählen Sie nun „Track 1“-„Track 3“. Der Taktpunkt wird angezeigt und die Indikatorlampe leuchtet.
Drücke Sie zum Starten der Aufnahme eine beliebige Taste.
Aufnahme beenden
Drücken Sie zum Beenden „Play/Stop“ oder „Record“. Falls Sie „Intro/Ending“ während der Aufnahme drü-
cken, wird diese beendet und der gewählte Titel wiedergegeben.
Nach der Aufnahme
Die Aufnahme kann mit „Play/Stop“ gestartet werden, die Wiedergabe kann über diese Taste auch beendet
werden. Drücken Sie „Clear“ um alle Aufnahmen zu löschen.
Statusspeicher
Sie können Ihre beliebstesten Instrumenten-Einstellungen speichern, um diese leichter wieder aufzurufen.
Folgende Daten werden gespeichert:
• Begleitungseinstellungen: Stil, Akkord, Einfügen, Metronom, Begleitungseinstellung, Geschwindigkeit
• Instrumentenstimme: Hauptstimme, Dual, Teilen
• Effekte: Chor, Hall, Berührung, Prozent, Stillautstärke
1. Stellen Sie das Gerät nach ihren Vorstellungen ein.
2. Drücken Sie „Bank“ und wählen mit „+/-“ den gewünschten Speicherplatz.
3. Drücken und halten Sie „Store“ und drücken nun gleichzeitig zum Speichern der Parameter eine der Tasten
M1~M4.

13
Gespeicherte Daten aufrufen
Drücken Sie „Bank“ und wählen die entsprechende Speicherbank mittels „+/-“. Drücken Sie nun die entspre-
chende Taste M1~M4.

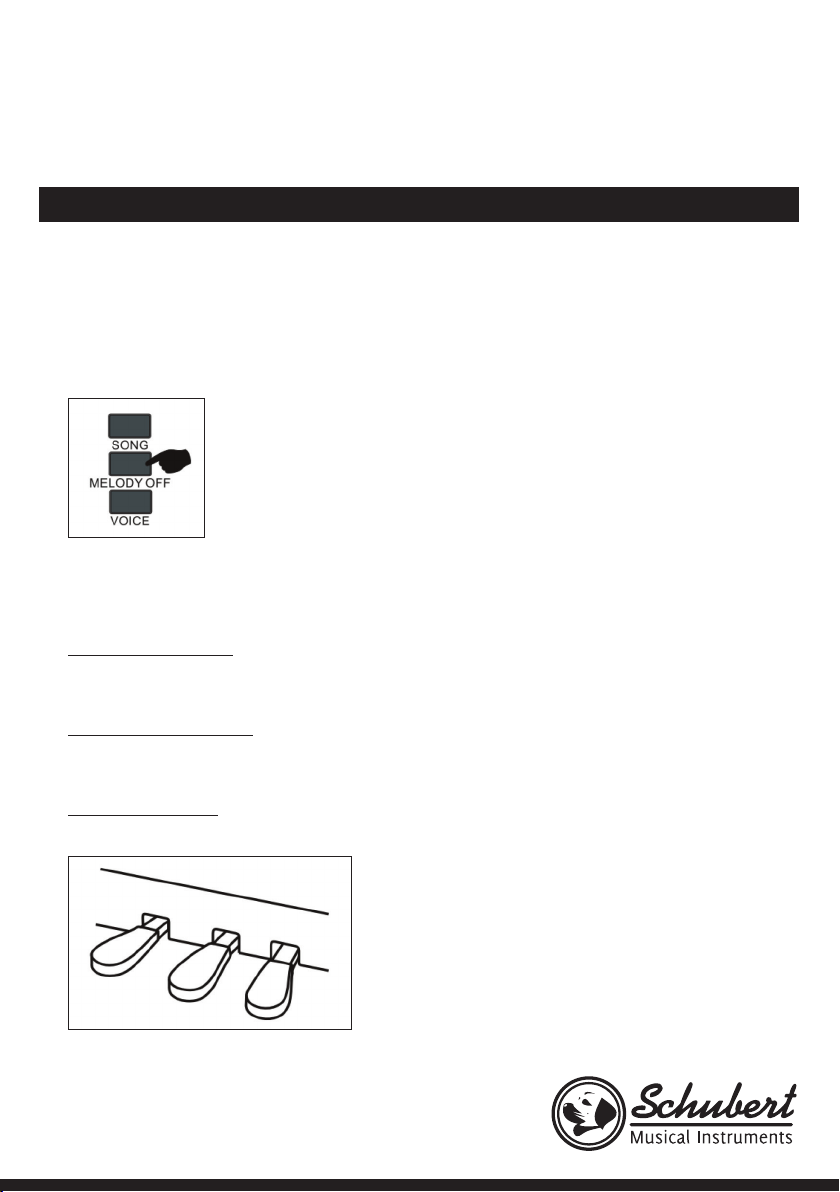

Intelligentes Lernen
Demo-Lied
Drücken Sie „Song“, wählen Sie das Lied über „+/-“ oder das Datenrad.
Melodie abschalten
Drücken Sie „Melody Off“ um die Lieder ähnlich Karaoke wiederzugeben.
Benutzen der Pedale
Die Pedale am Gerät haben die gleiche Funktion wie bei einem richtigen Piano.
Pianissimo - linkes Pedal
Sobald Sie dieses Pedal benutzen, wird die Lautstärke reduziert, die Qualität der Wiedergabe ändert sich et-
was. Wenn erst nach dem Spielen der Note das Pedal bedienen, ändert sich die Lautstärke und Qualität nicht.
Sostenuto - mittleres Pedal
Wenn Sie eine Note oder einen Akkord wiedergeben, müssen Sie gleichzeitig dieses Pedal treten und der
aktuell gespielte Ton wird gehalten bis Sie das Pedal loslassen.
Halten - rechtes Pedal
Beim Treten dieses Pedals wird der aktuelle Ton gehalten. Beim Loslassen hört Ton sofort auf.

14

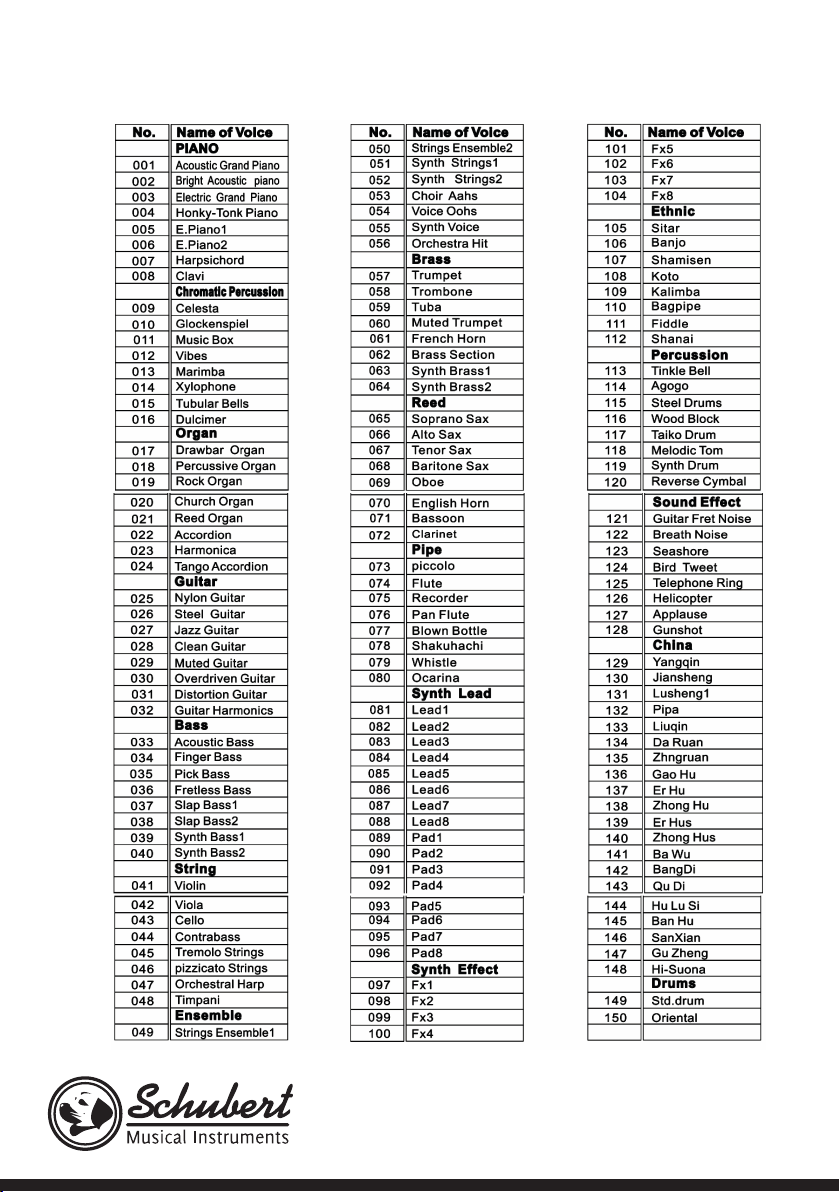

Instrumentenstimmen

15

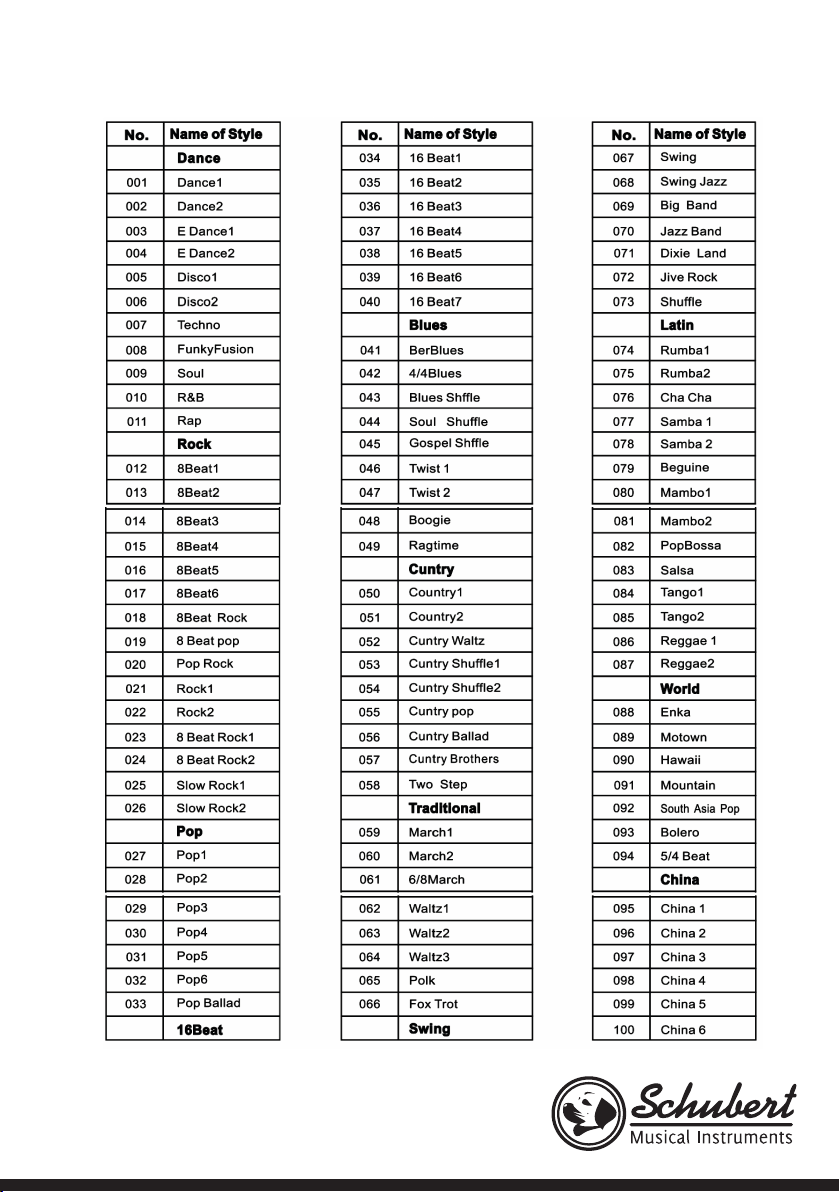

Stile

16
Demo-Lieder
Fehlerbehebung
Fehler Mögliche Ursache/Lösung
Leiser Störton beim Ein-/Ausschalten. Normales Phänomen. Nicht zu beachten.
Nach dem Einschalten hört man bei Tastendruck
keinen Ton.
Prüfen Sie die Lautstärkeeinstellung oder ob ein
Kopfhörer bzw. ein anderes Gerät angeschlossen ist.
Tonstörung, Ton wird unterbrochen oder Gerät geht
aus.
Falsche Netzgerät angeschlossen oder Batterien zu
schwach.
Die Note und der Klang weichen leicht voneinander
ab.
Normales Phänomen. Klangunterschiede bei
Beispieltönen.
Bei der Funktion Halten. Wird jeder Ton
unterschiedlich lange gehalten.
Normales Phänomen. Die Haltedauer wird an den
Ton angepasst.
Fehlfunktion der Lautstärke bzw.
Begleitungslautstärke.
Prüfen Sie die Lautstärkeeinstellungen.
Während der Synchronisation funktioniert die
automatische Begleitung nicht.
Prüfen Sie ob Einzel- oder Fingerakkord aktiviert
sind, drücken Sie nun eine der 19 linken Tasten.
In der Nähe von Mobiltelefonen erzeugt das Gerät
Töne.
Mobiltelefone erzeugen Störungen. Halten Sie
Mobiltelefone fern bzw. schalten diese ab.
Keine Reaktion bei Benutzung der Pedale. Prüfen Sie die Verbindung zwischen Pedal und
Piano.

17
Hinweise zur Entsorgung
Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro-
dukt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem nor-
malen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur
getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die
regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mit-
menschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den
Verbrauch von Rohstoffen zu verringern.
Konformitätserklärung
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)

18
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following
hints to avoid damages. Any failure caused by ignoring the mentioned items and cautions mentioned in the
instruction manual are not covered by our warranty and any liability.
Panel Control and External Function
1 Volume Button 8 Track 1, 2 & 3
2 Beat, Metronome, Style 9 LCD displaying
3 Demo, Split, A.B.C auto chord 10 Data wheel
4 Tempo +/- 11 Song, Melody off, Voice
5 Accompaniment Volume +/- 12 Number 0-9, +/-
6 Start / Stop, Sync, Fill-In A & B, Intro, Ending 13 Touch, Chorus, Reverb, Dual, Tune
7 REC, Clear, Play / Stop 14 Store M1, M2, M3 & M4 Bank

19
LCD Display Screen
1 Digital Display Area 7 Tempo 13 Metronome
2 Characters Display Area 8 Reverb 14 Fill-in A/Fill-in B
3 Volume 9 Chorus 15 REC / Play
4 Voice Selection 10 Dual Voice 16 Touch
5 Style Selection 11 Keyboard Split 17 Memory State
6 Demo 12 Chord Display Area 18 Staff
Preparation before performance
Power
1. First make sure whether the power switch of electric grand piano is at OFF position. If not, poke the switch
to OFF position.
2. Connect the power cord; insert one end of power cord, In AC jack of the electric grand piano and the other
end in power socket.
Keyboard lid
• Open keyboard lid: Hold up the keyboard l id of the piano gently and push it inside, it will slide inside as well,
the lid will be opened.
• Close keyboard lid: Slide the keyboard l id of the piano towards the direction of your body and put down the
lid over the keyboard.

20
Music stand
• Raise music stand: Pull the music stand up untill it was upright. Now the spring bounces outside. put the
spring bracket on the top wooden cover of the piano, the music stand will stand on the top wooden cover
of the piano in a slant way.
• Put down the music stand: Pull the music stand up untill it was upright. Fold the spring bracket inside, Notice:
you need to lay EPE slice as to avoid the bruise. Put down the music stand gently untill it layed on the top
wooden cover of the piano.
Turn on power switch
Press [POWER ] button to turn on the piano.
Volume Adjustment
You can setup the high or low volume by rotating the volume rotary button .The volume rotary
button can control the keyboard volume and accompaniment volume at the same time.
Connections
Use of Headphone
When you exercise performance at night or do not want to disturb others, you can use headphone jack which
lies in the rear of the under parts of the electric grand piano. After you inserted the PHONES jack, the speaker
system inside the electric headphone in grand piano will cut off automatically.
Phones
Phones
Rear
