DG8SAQ VNWA 3 & 3E - Vector Network Analyzer -
"Getting Started Manual” für Windows 10, Windows 8.1- 8 & Windows 7
Für VNWA
Lizenz Code
Siehe Seite 2
VNWA
Hinweise
Siehe Seite 9
SDR-Kits®, das SDR-Kits Logo & DG8SAQ VectorNetwork Analyser® sind registrierte Warenzeichen.
1. Einführung:
Vielen Dank für den Kauf des DG8SAQ VNWA 3 oder VNWA3E Vektor Netzwerk Analyser von
SDR-Kits. Dieses Handbuch ist eine kurze Einführung “Getting Started” für die Freigabe VNWA
36.4.0 aufwärts und zeigt, welche Schritte erforderlich sind, um mit dem DG8SAQ VNWA zu arbeiten,
unter Microsoft Windows 7, Windows Vista und Windows 8 & 8.1 Betriebssystem, oder Windows 10
Betriebssystem mit der VNWAApplikation 36.6.0 und höher. Für Windows XP gehen Sie zu:
https://www.sdr-kits.net/index.php?route=web/pages&page_id=30_30
Der DG8SAQ VNWA hat viele erweiterte Funktionen und Optionen, daher wird der VNWA Benutzer
dringend aufgefordert, die aktuelle VNWA Hilfedatei zu studieren:
http://sdr-kits.net/documents/VNWA_HELP_deutsch-DG3OK.pdf (deutsche Sprache)
http://www.sdr-kits.net/documents/VNWA_HELP.pdf (Englische Sprache)
1.1 Versandschäden:
Sie sollten den VNWA in einem guten Zustand erhalten. Liegt jedoch ein sichtbarer Schaden des
Paketes vor, wenden Sie sich bitte als erstes an Ihr Transportunternehmen oder den Postdienst, welcher
die Sendung an Sie auslieferte.
2. Wichtige Information Copyright Notiz und registriertes Warenzeichen
Das Design des VNWA 3.x ist Copyright von Thomas Baier DG8SAQ & SDR-Kits- All right reserved.
SDR-Kits®, das SDR-Kits Logo und DG8SAQ Vector Network Analyzer® sind registrierte Waren-
zeichen.
2.1 Wichtig – Sicherheits-Information:
1. Der VNWA 3 oder 3E wird mit Strom versorgt und kontrolliert durch das mitgelieferte
USB-Kabel. Das USB-Kabel sollte an den USB-Anschluss des PC’s angeschlossen werden,
der dazu fähig ist +5V DC bei 500mA Maximum zu liefern.
2. Schließe keine DC Spannung an die RF Ports. Die max. zulässige Eingangsspannung
der TX-Out und RX-In Ports ist RF-Spannung von 0dBm (225mV RMS mit einer
Frequenz zwischen 1 kHz bis zu 1300 MHz). Das Übersteigen dieses Wertes kann den
VNWA schaden und die Produktgarantie ungültig machen.
3. Überprüfen Sie immer die SDR-Kits-Website für die gegenwärtigen Produktinformationen,
einschließlich der Sicherheitsinformationen und letzte Produktupdates.c
https://www.sdr-kits.net/index.php?route=web/pages&page_id=30_30
SDR-Kits
®
VNWA 3 - 3E "Getting Started" Manual v1.05c - copyright 2015 - 2018 by SDR-Kits Page 1of 90

2. 2 Genauigkeit von Messungen
Dieses Produkt wurde für den Bildungs-, Amateurradio- und Hobbygebrauch entworfen. Es werden
keine Garantien übernommen, betreffs Stabilität und Eignung des Designs in verlängerten Perioden /
dauernder Operation oder Operationen außerhalb der Spezifizierungen von Komponenten. Es wird
keine Verantwortung übernommen, für die Genauigkeit der Messungen oder der Leistung, entweder
kurz- noch langfristig. Es ist empfehlenswert, dass die VNWA-Benutzer, die korrekte Arbeitsweise des
VNWA regelmäßig überprüfen, durch Messungen von Parametern bekannter Komponenten, nach der
Durchführung einer VNWA Kalibrierung.
2.3 VNWA 3 und VNWA 3E - Produktdokumentation:
Die Dokumentation des VNWA 3 ist als VNWAApplikations-Helpfile zusammengefasst, welche
erhalten wird, wenn die VNWAApplikation, mit dem VNWA Installer, installiert wird. Eine PDF-
Version kann herunter geladen werden von http://www.sdr-kits.net/documents/VNWA_HELP.pdf
http://sdr-kits.net/documents/VNWA_HELP_deutsch-DG3OK.pdf (deutsche Sprache)
Hinweis: Der VNWA 3E ist ein VNWA3, der mit einer optionalen VNWA-Erweiterungsplatine
ausgestattet ist, die ein zweites Audio-Codec enthält. Dieses Booklet zeigt die Konfiguration des
VNWA 3E und VNWA 3. Hinweis: Ein paar Schritte in der VNWAApplikations-Setup-Prozedur sind
nur Erforderlich für den VNWA 3E.
2.4 VNWA Lizenz Code:
Der VNWA Lizenz Code für Ihren VNWA wird unten angezeigt:
Der Lizenz Code muss exakt eingegeben werden, wie in Schritt 3.2.6 (Win7 oder Vista) oder 3.4.6
(Windows 8 and Windows 8.1)
Axxxx:ABC-DE-FGH-IJK:
Hinweis: Optional kann der Name des VNWA Benutzers nach dem VNWA Lizenz Code, in
Anführungszeichen hinzugefügt werden:
Zum Beispiel: A1999:kzl-blt-qua-lzt:”DG8SAQ”
Die VNWAApplikation wird nun anzeigen, die VNWA Seriennummer (A1999) und den VNWA
Benutzername als
Vector Network Analyzer Software - A1999 licensed to DG8SAQ
3. VNWATreiber - Software und Helpfile Installation
Achtung: Obwohl das Installationspaket für eine leichte Installation zur Verfügung gestellt wird,
sollten Sie dass passende Installationsverfahren für Ihr Betriebssystem überprüfen, bevor Sie den
Installer starten. Das Verfahren nimmt an, dass das VNWA Paket vorher Nicht auf dem verwendeten
Computer installiert worden ist.
Vor der Installation von neuer Computer-Software empfiehlt es sich, geeignete Sicherungen von
Dateien Ihres Computers zu machen. Auch sollten Sie sicherstellen, dass Sie mindestens 50 MByte
Speicherplatz für die Installation haben.
Bitte Email: [e-mail] um Fehler oder Verbesserungen zu berichten.
SDR-Kits
®
VNWA 3 - 3E "Getting Started" Manual v1.05c - copyright 2015 - 2018 by SDR-Kits Page 2of 90

3.1 Windows 7 & Vista 64 Bit und 32 Bit Installation
Dieser Abschnitt zeigt, dass die Installationsprozedur für Windows 7 (64 oder 32 Bits) –Vista ähnlich
ist.
Hinweis: Für die Installation von Windows 8 oder 8.1 finden Sie in Kapitel 3.3
Windows 7 und Vista Benutzer:
3.1.1 Herunterladen und speichern Sie die VNWA Installation, von der folgenden Adresse, auf Ihren
Desktop oder Download-Ordner:
http://www.sdr-kits.net/DG8SAQ/vnwaupdate.php?path=installer&source=Sdr-kits
Stellen Sie sicher, dass der VNWA NICHT an Ihrem Computer angeschlossen ist

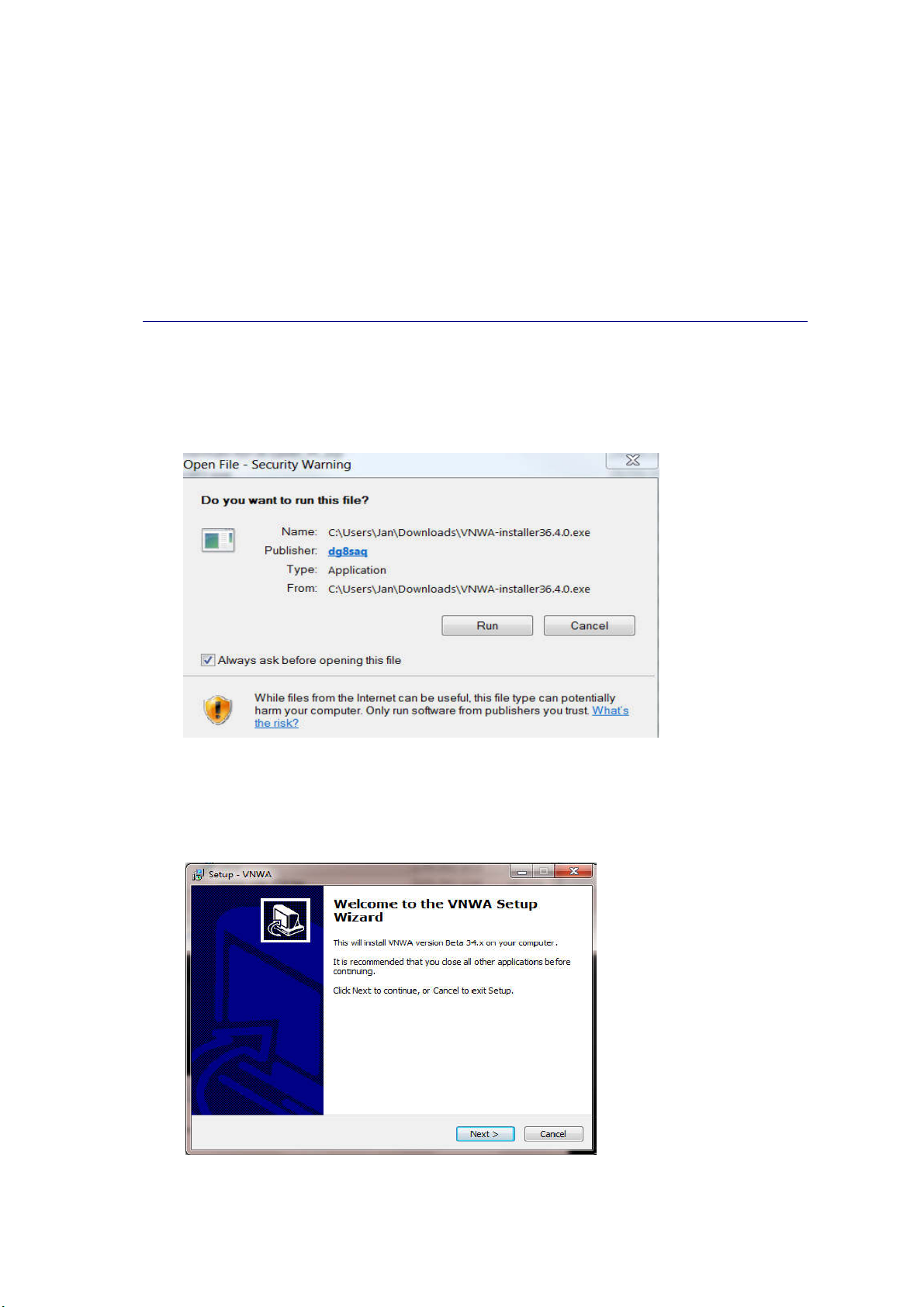

3.1.2 Doppelklicken Sie auf das VNWA-Installer Icon, um die VNWA Installation zu starten.
Open File – Security Warning wird angezeigt: Publisher: dg8saq Type: Application
Bestätigen Sie, dass Sie die Software starten wollen, durch Drücken auf “RUN”
3.1.3 Als nächstes UserAccount Control Window wird gezeigt für dg8saq setup
Bestätigen Sie, dass der VNWA-Installer Änderungen auf Ihrem Computer vornehmen darf.
Drücken Sie “Yes”
Dann wird der nächste Bildschirm gezeigt. Drücken Sie auf "Next >"
SDR-Kits
®
VNWA 3 - 3E "Getting Started" Manual v1.05c - copyright 2015 - 2018 by SDR-Kits Page 3of 90

3.1.4 Drücken Sie "Next >" – das VNWA Lizenz-Agreement wird angezeigt: Bitte lesen Sie und
klicken Sie das entsprechende Kästchen an. Beachten Sie: die VNWAApplikation ist nur lizensiert
für die VNWA Hardware angeboten durch SDR-Kits und unsere autorisierten Wiederverkäufer.
Drücken Sie "Next >" – Der vorgesehene Speicherort, an dem VNWA installiert wird, wird angezeigt:
Hinweis: Wählen Sie einen anderen Zielpfad (z.B. C:\VNWA2), wenn Sie eine zweite VNWA
Anwendung auf dem gleichen PC installieren wollen. Dadurch wird, das Überschreiben der
Setup-Dateien Ihrer ersten VNWAAnwendung, verhindert:
3.1.5 Drücken Sie "Next >" – Dies zeigt die Vorgabe, wo die Programm Shortcuts , installiert
werden. Drücken Sie “Next>” um fortzufahren.
SDR-Kits
®
VNWA 3 - 3E "Getting Started" Manual v1.05c - copyright 2015 - 2018 by SDR-Kits Page 4of 90

3.1.6 Der Bildschirm unten wird jetzt angezeigt, um die erforderlichen Aufgaben und zusätzlichen
Optionen auszuwählen.

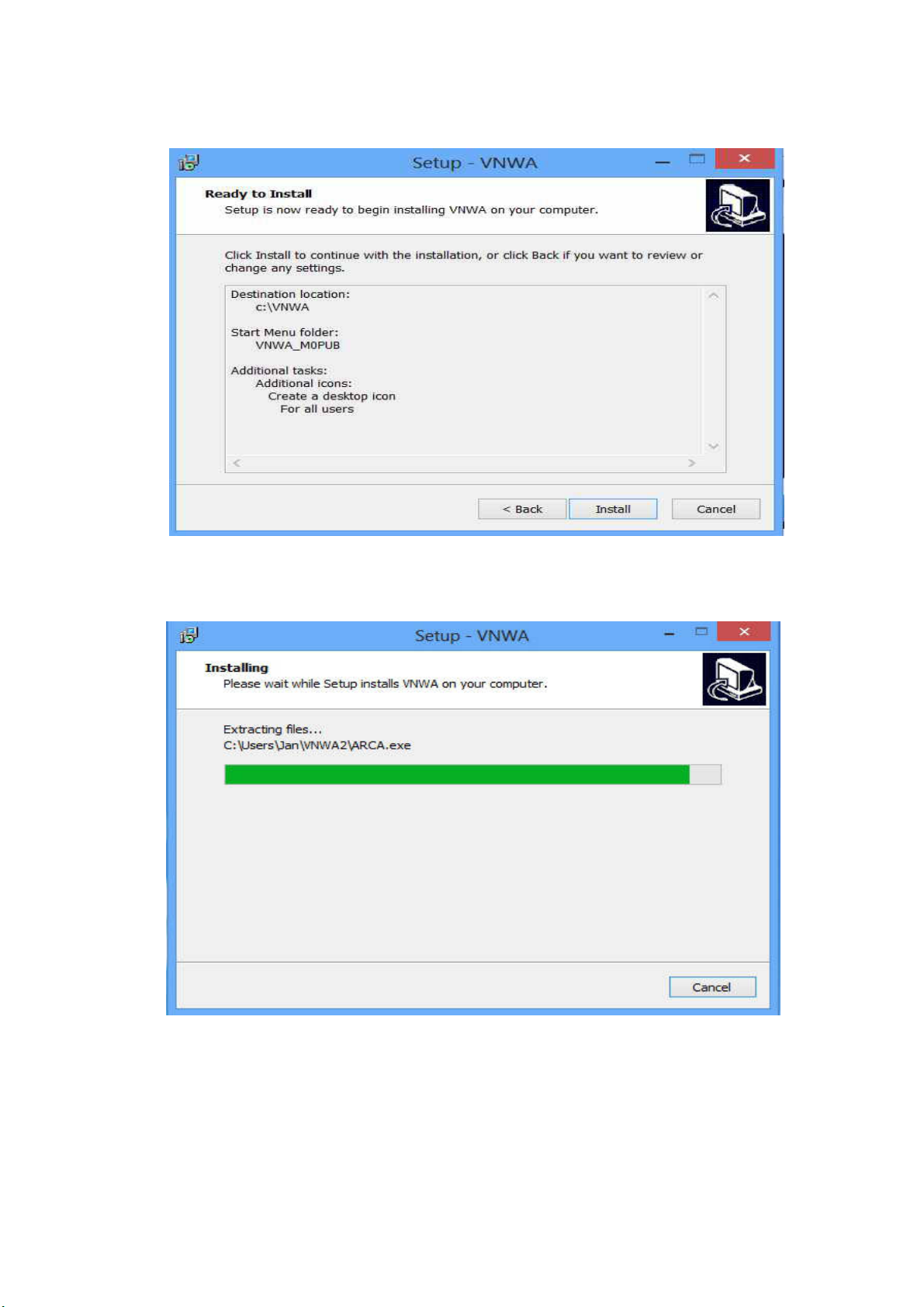

3.1.7 Drücken Sie "Next >" und der Ready to Install Bildschirm wird angezeigt.
3.1.8 Drücken Sie "Install" – Die VNWAApplikation und der Helpfile werden jetzt installiert
Hinweis: An dieser Stelle wird der Installer die digitale Signatur Amateur Radio Root Certificate
(ARC) automatisch installieren. Dieses Zertifikat ist eine wesentliche Voraussetzung für
Windows 7 (64 Bit) und Windows 8 und Windows 8.1 – Siehe Abschnitt 3.6 für Informationen
über die Amateur Radio Certificate-Installation.
