SEI FA9620 User manual

S
S
FA9620
FA9624

2 |

3 |

4 |
A Quantity
of 1
Top Panel
B Quantity
of 1
Bottom panel
C Quantity
of 1
Left Front side panel
D Quantity
of 1
Right Front side panel
E Quantity
of 1
Left side panel
F
of 1
Right side panel
G Quantity
of 1
Upper Front Pane
H Quantity
of 1
Left Front Panel
I Quantity
of 1
Right Front panel
J Quantity
of 2
Wood Blocks

5 |
1 Quantity
of 16
Cam Bolt
2 Quantity
of 14
Wood Dowel (Ø8*30)
3 Quantity
of 16
Cam Lock
4 Quantity
of 24
Screw（Ø8*25mm）

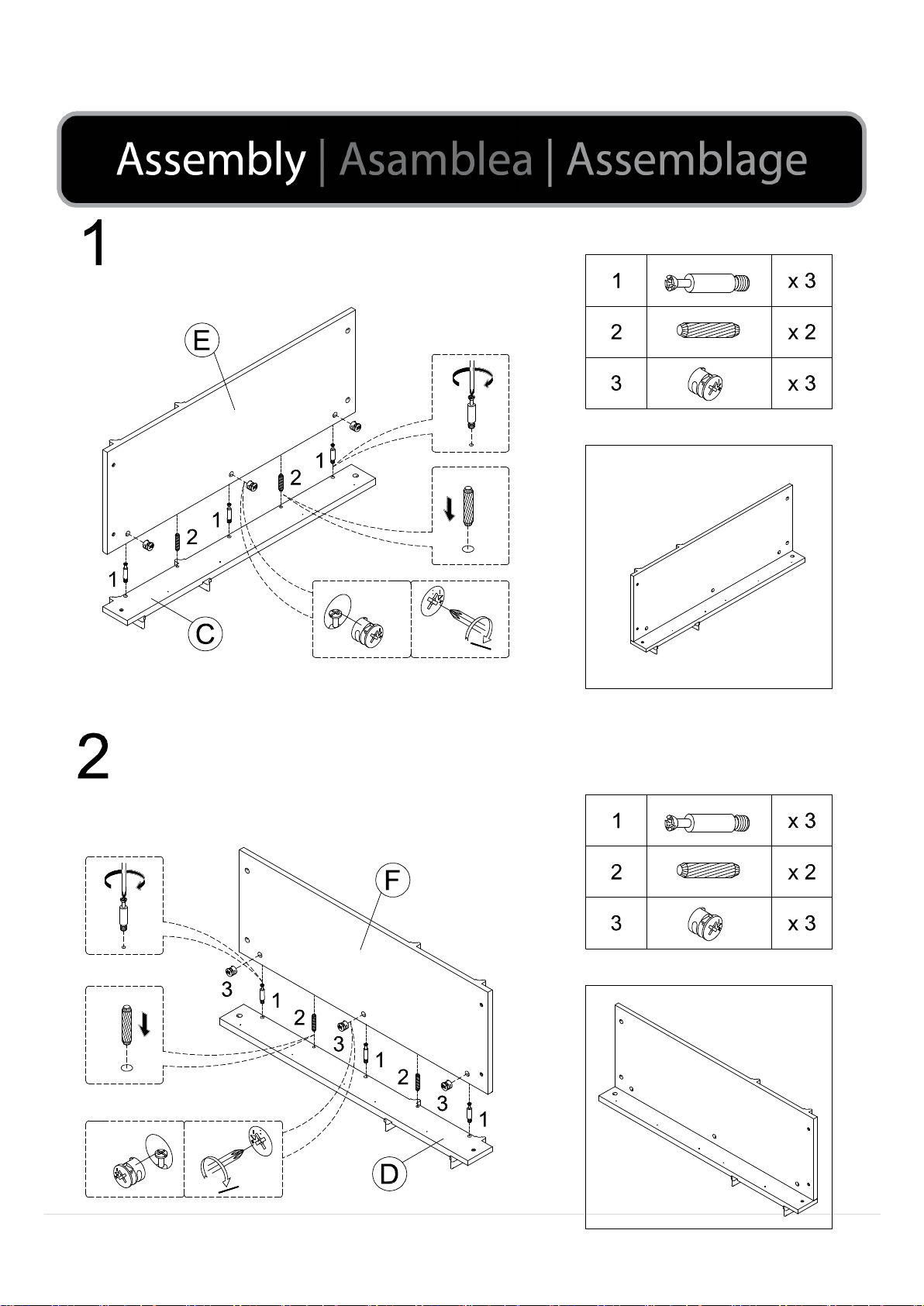

6 |
3
3
3

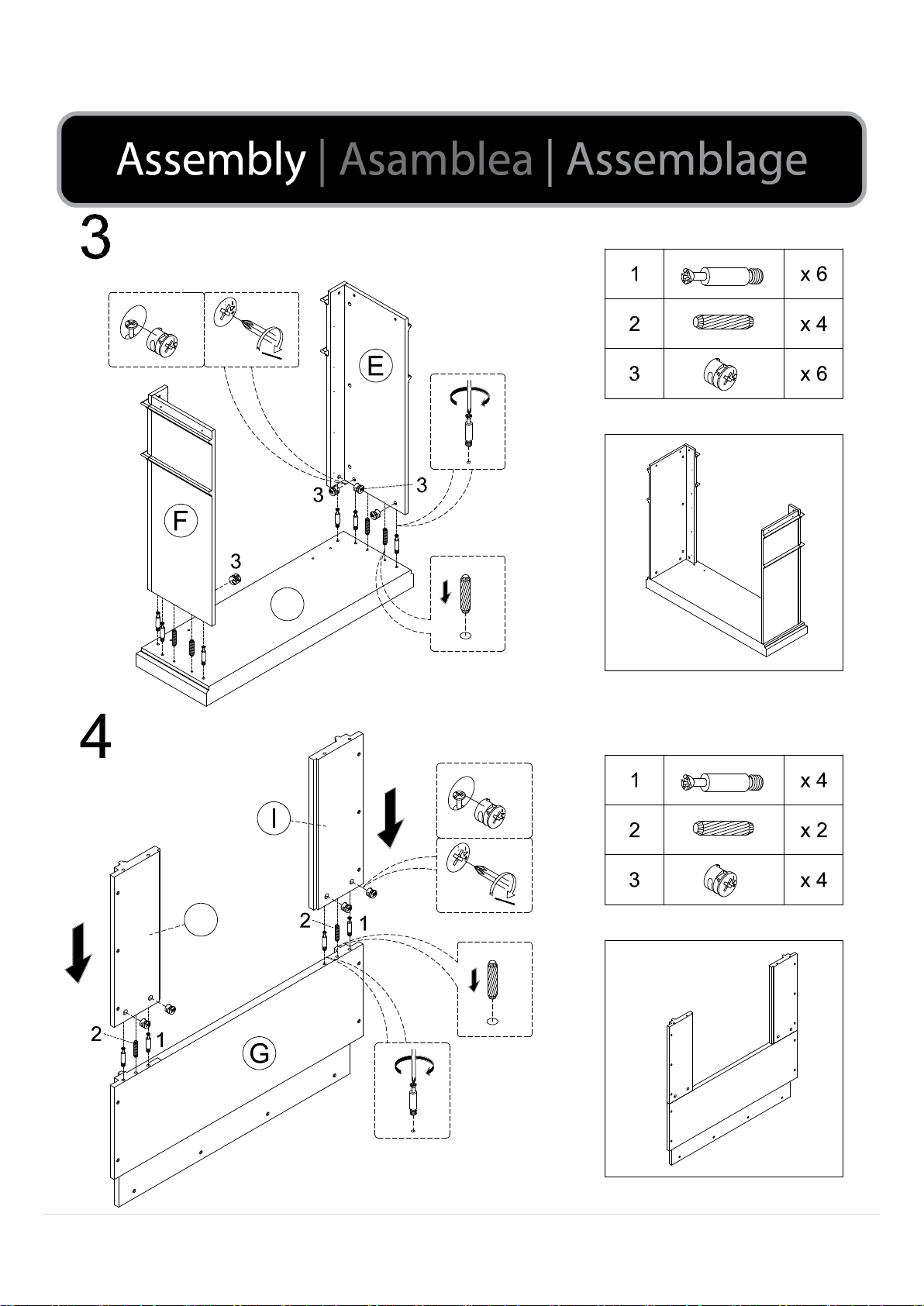

7 |
1
1
1
1
2
2
H1
1
3
3
B

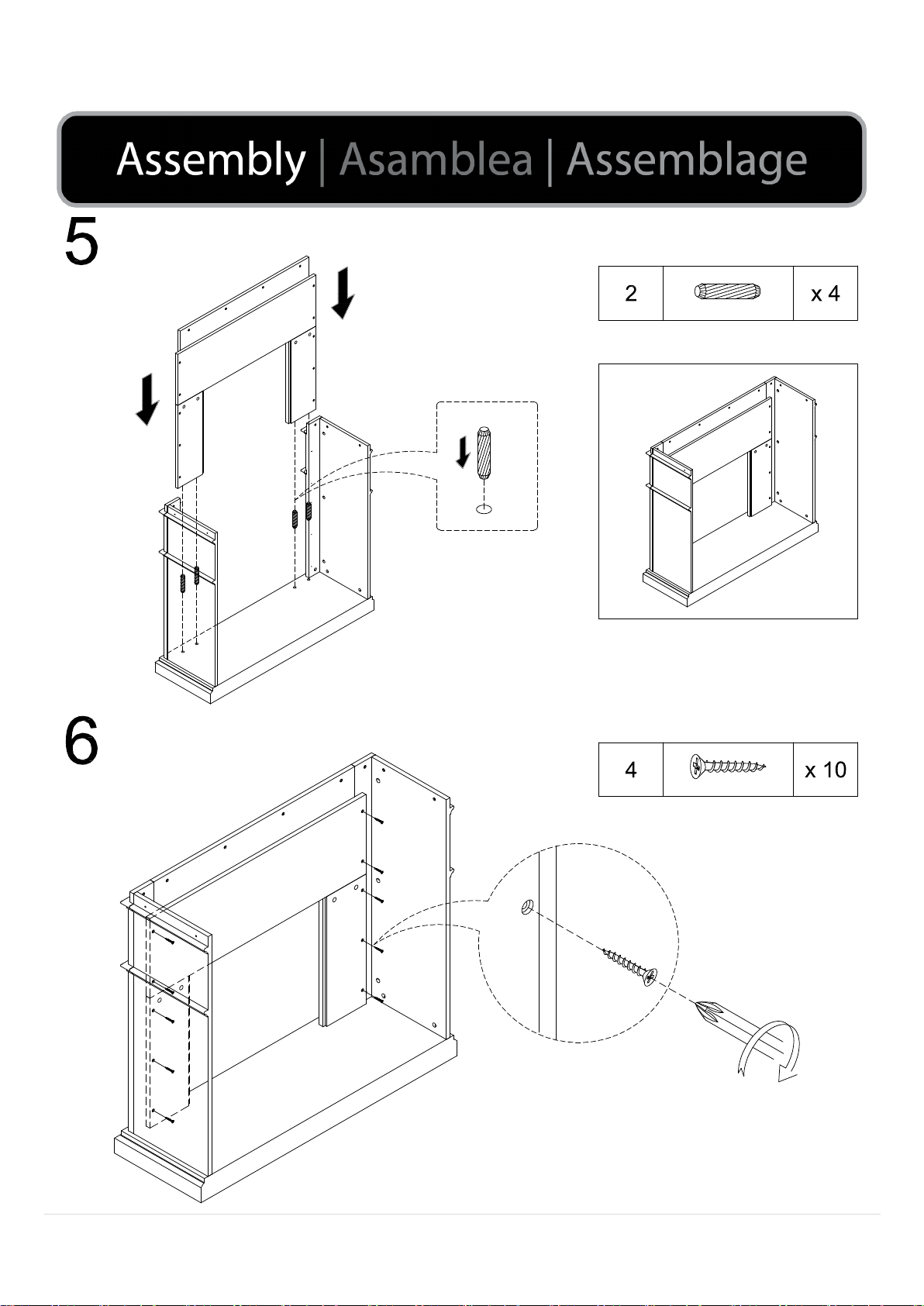

8 |
2
2
4
4
4
4
4
4

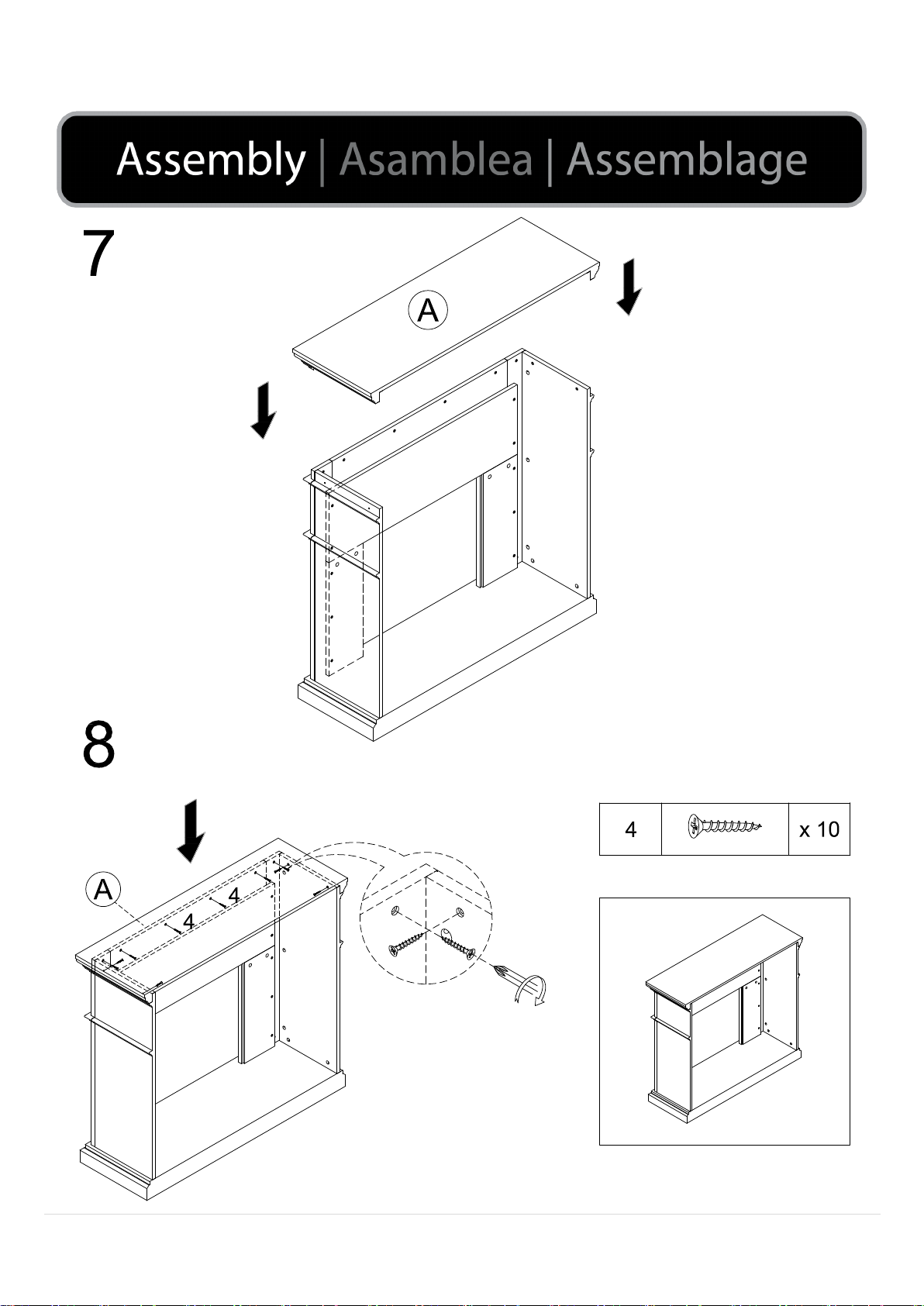

9 |
4
44

10 |
J
4

11 |

12 |

PO#
ELECTRICAL SPECIFICATIONS | ESPECIFICACIONES ELÉCTRICAS | CARACTÉRISTIQUES ÉLECTRIQUES
Voltage:
Tensión:
Tension:
120V, 60 Hz
Amps:
Amperios:
Intensité de courant:
12.5 Amps
Was:
Was:
Puissance:
1500 Was
Lighng:
Iluminación:
Éclairage:
LED
FA5223

3 |

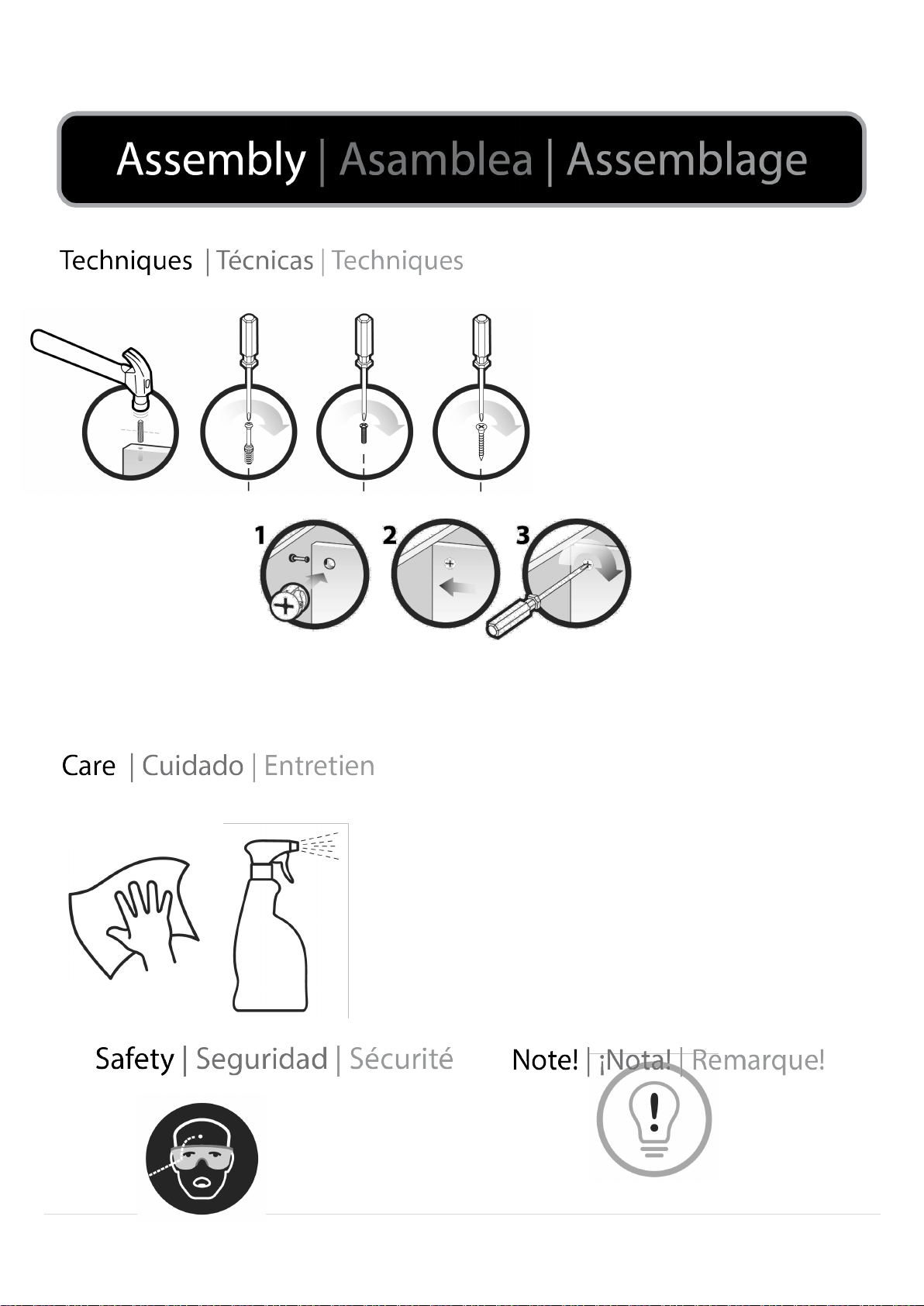

Safety | Seguridad | Sécurité
Note! | Nota: | Remarque!

4 |
Electric Firebox Insert
User’s Operating Manual
Cámara de combustión
eléctrica insertable
Manual de funcionamiento
del usuario
Foyer électrique
encastrable
Guide de l'utilisateur
Consumer safety
information:
Please read this manual before
installing and operating this
appliance.
WARNING!!!
If the information in this manual is
not followed correctly, an electric
shock or fire may occur, resulting in
property damage, personal injury,
or loss of life. Do not store or use
gasoline or other flammable vapors
or liquids near this appliance.
Safety Feature:
This unit has an internal thermal
overload protector. When a
temperature that may cause
overheating is reached, the heater
will automatically shut off.
Operation can only resume when
the unit is reset. (See instructions
below)
To Reset Heater:
Unplug the heater and wait 10
minutes for the unit to cool down.
After 10 minutes, plug in the heater
again and follow the operating
instructions described in this
manual.
Información de
seguridad para el
consumidor:
Lea este manual antes de instalar y
operar este artefacto.
¡¡¡ADVERTENCIA!!!
Si la información de este manual no
se sigue correctamente, puede
producirse una descarga eléctrica o
un incendio, lo que puede provocar
daños a la propiedad, lesiones
personales o la muerte. No
almacene ni use gasolina ni otros
vapores o líquidos inflamables
cerca de este artefacto.
Característica de
seguridad:
Esta unidad tiene un protector de
contra sobrecarga térmica interno.
Cuando se alcanza una
temperatura que puede causar
sobrecalentamiento, el calefactor
se apaga automáticamente. La
unidad solo puede volver a
funcionar si la restablece. (Consulte
las instrucciones a continuación)
Para restablecer el
calefactor:
Desenchufe el calefactor y espere
10 minutos para que se enfríe.
Después de 10 minutos, vuelva a
enchufar el calentador y siga las
instrucciones de funcionamiento
descritas en este manual.
Information de sécurité
pour le consommateur:
Veuillez lire ce guide avant
d'installer et d'utiliser cet appareil.
AVERTISSEMENT!!!
Si les informations contenues dans
ce manuel ne sont pas suivies
correctement, un choc électrique ou
un incendie peut se produire,
entraînant des dommages
matériels, des blessures corporelles
ou la mort. Ne pas entreposer ou
utiliser de l'essence ou d'autres
vapeurs et liquides inflammables
près de cet appareil.
Dispositif de sécurité :
Cette unité comporte un dispositif
de protection de surcharge
thermique interne. Lorsque
l'appareil atteint une température
pouvant entraîner une surchauffe,
la fournaise s'éteint
automatiquement. L'appareil peut
être remis en marche uniquement
après une réinitialisation. (Voir les
directives ci-dessous)
Pour réinitialiser la
fournaise :
Débranchez la fournaise et
attendez 10 minutes jusqu'à ce
qu'elle soit refroidie. Après 10
minutes, rebranchez le radiateur et
suivez les instructions d'utilisation
décrites dans ce manuel.

5 |
Important Operating and
Safety Instructions:
CAUTION:
High temperatures! Keep draperies,
electrical cords, and other
furnishings at least 3 feet (.9
meters) from the front and away
from the front, sides, and rear of the
heater.
WARNING:
Risk of fire –keep combustible
material away from the front of the
electrical fireplace. Servicing should
be done only while the electrical
fireplace is disconnected from the
power supply.
Instrucciones importantes
de operación y seguridad:
PRECAUCIÓN:
Mantenga las cortinas, cables
eléctricos y otros enseres a una
distancia de al menos 3 pies del
área delantera, los costados y el
área trasera del calefactor.
ADVERTENCIA:
Para evitar riesgos de que se
produzca un incendio, mantenga
los materiales combustibles lejos
del área delantera de la chimenea
eléctrica. Solo se debe realizar
mantenimiento mientras la
chimenea eléctrica esté
desconectada del tomacorriente.
Directives importantes
concernant la sécurité et
l'utilisation :
MISE EN GARDE :
Tenir les draperies, les cordons
électriques et tout ameublement à
au moins 3 pieds de l'avant, des
côtés et de l'arrière de la fournaise.
AVERTISSEMENT :
Risque d'incendie, garder tout
matériel combustible loin de l'avant
du foyer électrique. L'entretien ne
doit être réalisé que lorsque le foyer
électrique est débranché.

6 |
Important Operating and Safety Information:
When using electrical appliances, the following basic precautions should always be followed to reduce the risk of fire,
electric shock, and injury.
•Read all instructions before using this heater.
•Use this heater only as described in this manual. Any other use not recommended by the manufacturer may
cause fire, electric shock, or injury.
•Before connecting the appliance to the electric source, check that the current and power match those given on
the ratings plate.
•This heater is for use with a 120 Volt electrical outlet. The cord has a three-prong grounded plug, which must
be used in a properly grounded three-prong outlet.
•Avoid the use of an extension cord since the extension cord may overheat and cause a risk of fire. However, if
you must use an extension cord it must be a grounded No. 16 AWG minimum size and rated for no less than
1875 watts.
•Do not run the cord under carpet. Do not cover cord with throw rug, runner, or similar items. Cord should be
placed away from traffic areas to prevent tripping hazard.
•Never use the cord to pull the appliance.
•Never leave the appliance unattended while it is in use.
•Turn controls to “off” before removing plug from outlet.
•Always unplug heater when not in use.
•Do not use outdoors.
•Only use heater on even and stable surface to prevent the appliance from tipping over.
•To prevent possible fire, do not block air intakes or exhaust in any manner. Do not use on soft surfaces, such
as a bed, where openings may be blocked.
•Do not use in rooms in which highly flammable materials such as gas, paints, gasoline, solvents, etc. are
stored.
•Keep minimum distance of 3 feet between the heater and curtains and other flammable materials.
•Do not place the appliance or the plug in water or any other liquid. Should the appliance accidentally fall into
water, unplug the appliance immediately and have it checked by a qualified person before using it again.
•Do not use the appliance with wet hands, on a damp floor, or when the appliance itself is wet.
•The appliance must not be used if the glass is damaged.
•Do not operate any heater with a damaged cord or plug, after the heater malfunctions or has been dropped or
damaged.
•The warm air vent becomes very hot during operation—do not touch. During operation, only touch the
appliance’s switches and handles.
•The appliance should not be moved when hot. Never touch the hot parts with your bare skin.
•Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this may cause an electric
shock or fire, or damage to the heater.
•Please turn off the unit manually when leaving/not in use for extended period.
•Please turn off the unit manually when the power goes out.
•Please BEWARE that the plug may become hot.
SAVE THESE INSTRUCTIONS
•It's highly recommended to plug the unit to outlet with GFR/GFCI receptacle.

7 |
Información importante de operación y seguridad:
Cuando use artefactos eléctricos, siempre debe respetar las siguientes precauciones básicas para reducir el riesgo de
incendio, descarga eléctrica y lesiones.
•Lea todas las instrucciones antes de usar este calefactor.
•Use este calefactor de la manera exacta que se describe en este manual. Cualquier otro uso no recomendado
por el fabricante puede causar un incendio, una descarga eléctrica o lesiones.
•Antes de conectar el artefacto al tomacorriente, verifique que la corriente y la potencia coincidan con las
indicadas en la etiqueta de datos técnicos.
•El calefactor solo se debe enchufar a un tomacorriente de 120 voltios. El cable tiene un enchufe con
protección a tierra de tres clavijas. Que debe usar en un tomacorriente conectado a tierra adecuado para este
enchufe.
•Evite el uso de un cable de extensión, dado que puede sobrecalentarse y plantear un riesgo de incendio; sin
embargo, si debe utilizarlo, este debe ser un cable de tierra Nº 16 AWG de tamaño mínimo y con una potencia
nominal de no menos de 1875 vatios.
•No extienda el cable bajo la alfombra. No cubra el cable con un tapete grueso, una alfombra de pasillo o
elementos similares. Debe colocar el cable lejos de toda área de tránsito de personas para evitar tropiezos.
•Nunca use el cable para halar el artefacto.
•Nunca deje el artefacto funcionando sin atención.
•Coloque los controles en posición “off” (apagado) antes de desenchufar el artefacto.
•Siempre desenchufe el calefactor cuando no lo esté usando.
•No lo use a la intemperie.
Solo use el calefactor sobre una superficie uniforme y estable para evitar que se voltee.
•Para evitar un posible incendio, no bloquee las ventilaciones ni el escape de ninguna manera. No use el
artefacto sobre superficies blandas, como una cama, donde las ventilaciones puedan quedar bloqueadas.
•No use el artefacto en habitaciones donde almacene materiales altamente inflamables, como gas, pinturas,
gasolina, solventes, entre otros.
•Mantenga una distancia mínima de 3 pies entre el calefactor y las cortinas u otros materiales inflamables.
•No sumerja el artefacto ni el enchufe en agua o cualquier otro líquido. Si el artefacto cae accidentalmente al
agua, desenchúfelo de inmediato y solicite a un profesional calificado que lo revise antes de volver a usarlo.
•No opere el artefacto con las manos mojadas, sobre un piso húmedo o cuando el artefacto mismo esté
mojado.
No debe usar el artefacto si el vidrio está dañado.
•No opere ningún calefactor cuyo cable o enchufe esté dañado, después de que el calefactor haya tenido un
funcionamiento incorrecto o después de que se haya caído o dañado.
•La ventilación de aire tibio se calienta mucho durante el funcionamiento; no la toque. Durante el
funcionamiento, solo toque los interruptores y las asas.
•No debe mover el artefacto mientras esté caliente. Nunca toque las piezas calientes con la piel desnuda.
•No inserte ni permita el ingreso de objetos extraños a ninguna abertura de ventilación o escape, dado que ello
puede causar una descarga eléctrica o un incendio, o bien dañar el calefactor.
•Apague el artefacto en forma manual cuando salga de la casa o no lo vaya a usar por un período prolongado.
•Apague el artefacto en forma manual cuando se produzca un corte de energía.
TENGA EN CUENTA que el enchufe puede calentarse.
GUARDE ESTAS INSTRUCCIONES
Se recomienda encarecidamente enchufar la unidad a un tomacorriente con receptáculo GFR/GFC
•
•l.

8 |
Information importante concernant la sécurité et l'utilisation:
Lorsque vous utilisez des appareils électriques, respectez toujours les précautions de base afin de réduire les risques
d'incendie, de chocs électriques et de blessures.
•Lisez toutes les directives avant d'utiliser la fournaise.
•Utilisez cette fournaise conformément aux directives du présent guide. Toute autre utilisation non
recommandée par le fabricant peut causer un incendie, un choc électrique ou des blessures.
•Avant de brancher l'appareil à une source électrique, vérifiez que le courant et l'alimentation correspondent à
ceux inscrits sur la plaque signalétique.
•Cette fournaise est destinée à être utilisée avec une prise électrique de 120 volts. Le cordon est muni d'une
fiche de mise à la terre à trois branches, qui doit être branchée dans une prise triphasée mise à la terre de
façon adéquate.
•Évitez d'utiliser une rallonge électrique puisque celle-ci peut surchauffer et entraîner des risques d'incendie.
Toutefois, si vous devez en utiliser une, optez pour une rallonge mise à la terre no16 AWG au minimum et
certifiée pour au moins 1875 watts.
•Ne placez pas le cordon sous un tapis. Ne couvrez pas le cordon avec une carpette, un passage ou tout autre
article semblable. Le cordon doit se trouver loin des aires de circulation pour éviter les risques de chutes.
•N'utilisez jamais le cordon pour tirer l'appareil.
•Ne laissez jamais l'appareil sans surveillance lorsqu'il est en marche.
•Éteignez les commandes de contrôle avant de débrancher le cordon.
•Débranchez toujours la fournaise lorsqu'elle n'est pas en cours d'utilisation.
•Ne pas utiliser à l'extérieur.
•Utilisez seulement la fournaise sur une surface plane et stable afin d'éviter que l'appareil ne bascule.
•Pour éviter les risques d'incendie, ne bloquez pas les prises d'air ni les orifices d'évacuation de quelque façon
que ce soit. Ne pas utiliser sur les surfaces molles, comme un lit, puisque les ouvertures pourraient être
bloquées.
•Ne pas utiliser dans des pièces où des matières inflammables, comme de l'essence, de la peinture, des
solvants, etc. sont entreposées.
•Gardez une distance minimale de 3 pieds entre la fournaise et les rideaux ainsi que toute autre matière
inflammable.
•Ne placez pas l'appareil ou son cordon d'alimentation dans l'eau ou tout autre liquide. Si l'appareil tombe dans
l'eau par accident, débranchez-le immédiatement et faites-le vérifier par une personne qualifiée avant de
l'utiliser à nouveau.
•N'utilisez pas l'appareil si vous avez les mains mouillées, si le sol est humide ou si l'appareil lui-même est
mouillé.
•Vous ne devez pas utiliser l'appareil si le verre est endommagé.
•N'utilisez pas une fournaise dont le cordon ou la fiche est endommagé, après une défaillance ou si la fournaise
est tombée ou a été endommagée.
•Les ouvertures d'aération deviennent très chaudes pendant l'utilisation –évitez de les toucher. Pendant
l'utilisation, ne touchez que les interrupteurs et les poignées de l'appareil.
•Ne déplacez pas l'appareil lorsqu'il est chaud. Ne touchez jamais les pièces chaudes à mains nues.
•N'insérez pas d'objets étrangers dans les orifices de ventilation et d'évacuation puisque cela pourrait causer
des chocs électriques ou un incendie, ou endommager la fournaise.
•Veuillez éteindre manuellement l'unité lorsque vous partez ou que vous n'utilisez pas l'appareil pendant une
longue période.
•Veuillez éteindre manuellement l'unité en cas de panne électrique.
•ATTENTION, la fiche électrique devient chaude.
CONSERVEZ CES DIRECTIVES
Il est fortement recommandé de brancher l'appareil sur une prise avec une prise GFR/GFCI.
•
