Sennheiser NoiseGard HMEC 25-CA User manual

Gebrauchsanleitung
Instructions for use
Notice d‘emploi
Istruzioni per l‘uso
Instrucciones para el uso
Gebruiksaanwijzing
™
HMEC 25-CA
P/N 025-230-125
HMEC 25-KA
P/N 025-230-115

32
Lärm - wo begegnet er uns nicht?
ObamArbeitsplatz,inderhäuslichenUmgebung,inöffentlichenVerkehrsmitteln,
auf Flug-, Bahn- oder Busreisen - eigentlich begleitet er uns überall.
Die negativen Auswirkungen dieser Lärmbelästigungen sind durch Studien belegt
und auch jeder von uns wird sie schon gespürt haben:
왘Nervosität
왘Konzentrationsmangel
왘Gereiztheit ...
sind nur die augenscheinlichen Auswirkungen auf den Organismus. Lärm wirkt
zudem auf das vegetative Nervensystem und kann zu Dauerschäden des Gehörs
führen.
Die Quellen des Lärms sind vielfältig und nur zu oft für den einzelnen nicht
abzustellen. Daher kann nur der persönliche Schutz an einem lärmerfüllten Ort
eine Lösung darstellen.
Mit dem System NoiseGard™hat Sennheiser eine wirkungsvolle Lösung realisiert.
Das Funktionsprinzip und die Bedienung wird Ihnen in dieser Anleitung erläutert.
Schallpegel von Lärmquellen
140 dB Düsentriebwerk (25m Entfernung)
130 dB Flugzeugmotor
120 dB Druckluftbohrer
110 dB Schmiedehammer, Betonwerk
100 dB Metalldruckgußmaschine
90 dB Metallwerkstatt
80 dB Traktor
70 dB Büro
60 dB Unterhaltung
50 dB Umweltlärm
40 dB Wohnraum
30 dB Bibliothek
20 dB Schlafzimmer
10 dB Wald, windstill
Die Maßeinheit für Schallpegel ist das Dezibel (dB). Eine Lärmdämpfung um 10 dB wird allge-
mein als Halbierung der Lautstärke empfunden, weitere 10 dB Dämpfung ergeben eine um 75%
reduzierte Lärmempfindung u.s.w.
Laut
Leise
Gebrauchsanleitung ............................................................................................... 3
Instructions for use .............................................................................................. 11
Notice d´emploi .................................................................................................... 19
Istruzioni per l´uso ............................................................................................... 27
Instrucciones para el uso ..................................................................................... 35
Gebruiksaanwijzing .............................................................................................. 43

54
Noise compensation HMEC 25
Reduction/dB
Frequency/Hz
20 100 1000 10000 20000
0
10
20
30
40
active passive
Einlegen der Batterien im Speiseteil
Die Kompensationselektronik NoiseGard™ wird durch eine Batteriebox im Kabel
der Hör-/ Sprech-Garnitur mit Strom versorgt. Legen Sie zwei Batterien in die
Batteriebox ein.
EIN- / Ausschalten
Der EIN/AUS-Schalter für die Stromversorgung der Kompensationselektronik
befindet sich an der Vorderseite der Batteriebox.
Kontroll-LED
Die LED auf der Batteriebox informiert Sie über den Batteriezustand:
왘Leuchtet die LED grün, wird die Kompensationselektronik ausreichend mit
Strom versorgt.
왘Leuchtet die LED rot, sind die Batterien fast erschöpft und müssen jetzt
getauscht werden. Noch ist NoiseGard™ in Funktion.
왘Bleibt die LED nach dem Einschalten dunkel, sind die Batterien vollkommen
erschöpft, die Hör-/ Sprech-Garnitur bleibt weiter einsatzbereit, aber ohne
Lärmkompensation.
Das Mikrofon ist durch die eigene Spannungsversorgung aus dem Bordnetz
des Flugzeuges unabhängig von den Batterien und bleibt immer in Funktion.
EIN/AUS
LED
HMEC 25-CA / HMEC 25-KA
Eine Hör-/ Sprech-Garnitur faßt zwei Baugruppen, Kopfhörer und Mikrofon zu
einer Funktionseinheit zusammen. Überwiegender Einsatzbereich dieser Hör-/
Sprech-GarniturenHMEC25-KA/-CAistdieKommunikationimFlugzeugcockpit.
왘Als Mikrofon wird ein hochwertiges dauerpolarisiertes Elektretmikofon
benutzt. DienotwendigeVersorgungsspannung wird ( gemäß ARINC) überden
Anschlußstecker aus dem Bordnetz des Flugzeuges bezogen.
왘Als Kopfhörer dienen Sennheiser NoiseGard™-Systeme. Dies sind dynamische
Hörersysteme, bei denen, zusätzlich zur Wiedergabe eines Audiosignales, auf
elektronischem Weg tieffrequenter Störschall kompensiert wird. Die aktive
Lärmkompensation funktioniert nach dem physikalischen Prinzip, daßsich
Schall und "Antischall" (um 180°phasenverschoben) gegenseitig auslöschen.
Die NoiseGard™-Kompensationselektronik im Kopfhörer benötigt eine
gesonderte eigene Stromversorgung, die das fest mit dem Kabel verbundene
Speiseteil (Siehe Abbildung rechts) liefert.
UngestörteVerständigungwird möglich, ohne die Lautstärke so laut einstellen
zu müssen, daßdie Umweltgeräusche übertönt werden.
NoiseGard™erhöht den Komfort,
ist aber kein medizinischer Hörschutz !
Geräuschkompensation mit NoiseGard™

76
350°
Kabel (rechts oder links)
Kabel links Kabel rechts
HINWEISE NoiseGard™ dient der Geräuschverminde-
rung zur Erhöhung des Komforts.
NoiseGard™ ist kein medizinisches
Lärmschutzsystem!
NoiseGard™ ersetzt kein industrielles
Lärmschutzsystem zum Einsatz in
lärmerfüllter Umgebung!
Laut hören ? - NEIN !
Mit einem Kopfhörer wird gern lauter als mit Lautsprechern gehört. Hohe
Lautstärke, die über längere Zeit auf Ihre Ohren einwirkt, kann zu dauerhaften
Hörschäden führen. Schützen Sie Ihr gesundes Gehör, Sennheiser-Kopfhörer
klingen auch bei niedriger Lautstärke besonders gut ...

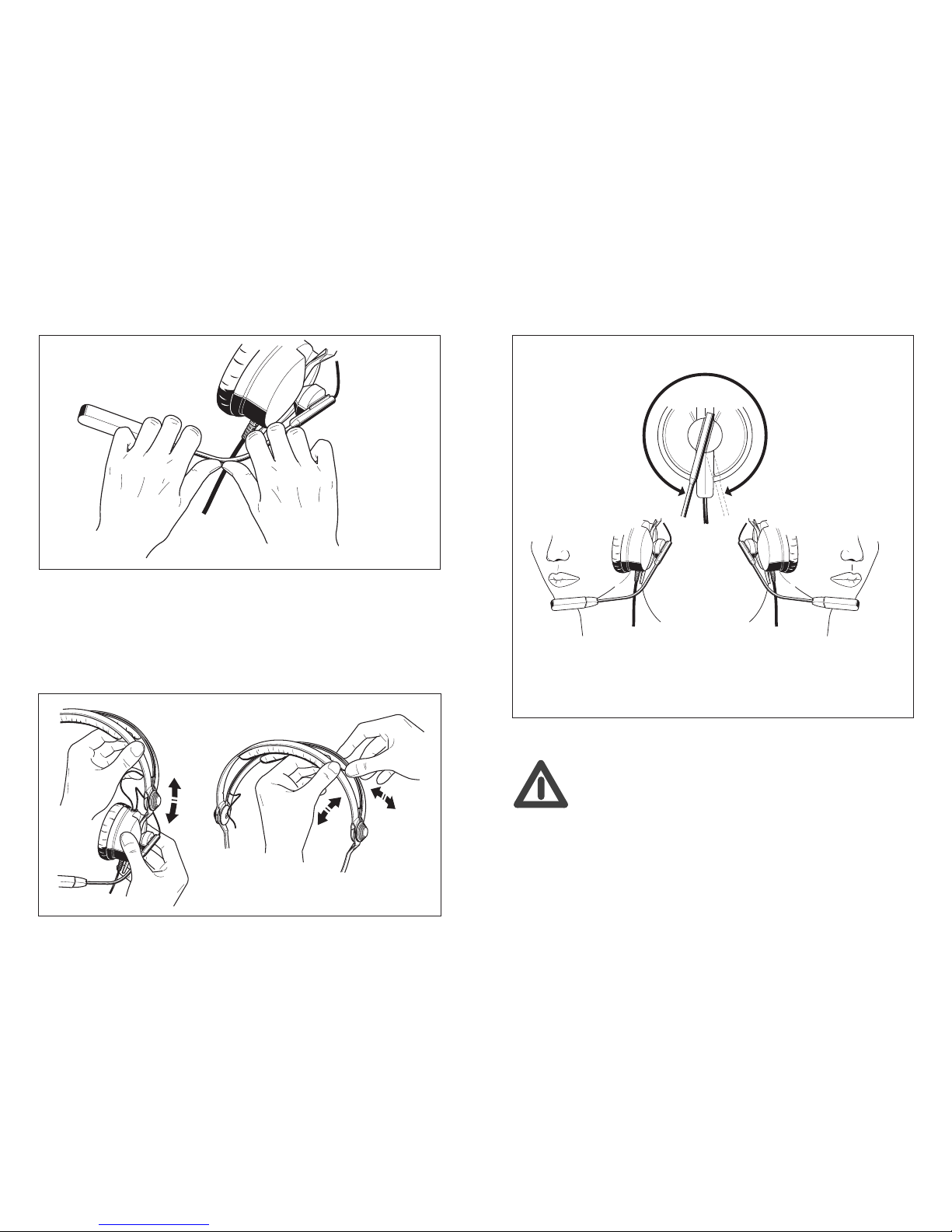

Mikrofonarm einstellen
Kopfbügel einstellen
Hinweis: Der Mikrofonarm kann durch Biegen individuell angepaßt werden.
DieseEinstellungsolltemöglichstnichtständiggeändertwerden,beisehrhäufigem
Hin- und Herbiegen kann der Arm brechen!

98
boom
microphone
headphone
capsule (left)
compensation
microphone (left)
compensation
microphone (right)
headphone
capsule (right)
compensation
circuit (right)
battery
box
5-pin
XLR
plug
microphone
amplifier
compensation
circuit (left)
3-pin
plug
3-pin
plug
boom
microphone
headphone
capsule (left)
compensation
microphone (left)
compensation
microphone (right)
headphone
capsule (right)
compensation
circuit (right)
battery
box
microphone
amplifier
compensation
circuit (left)


MZQ 2002-1

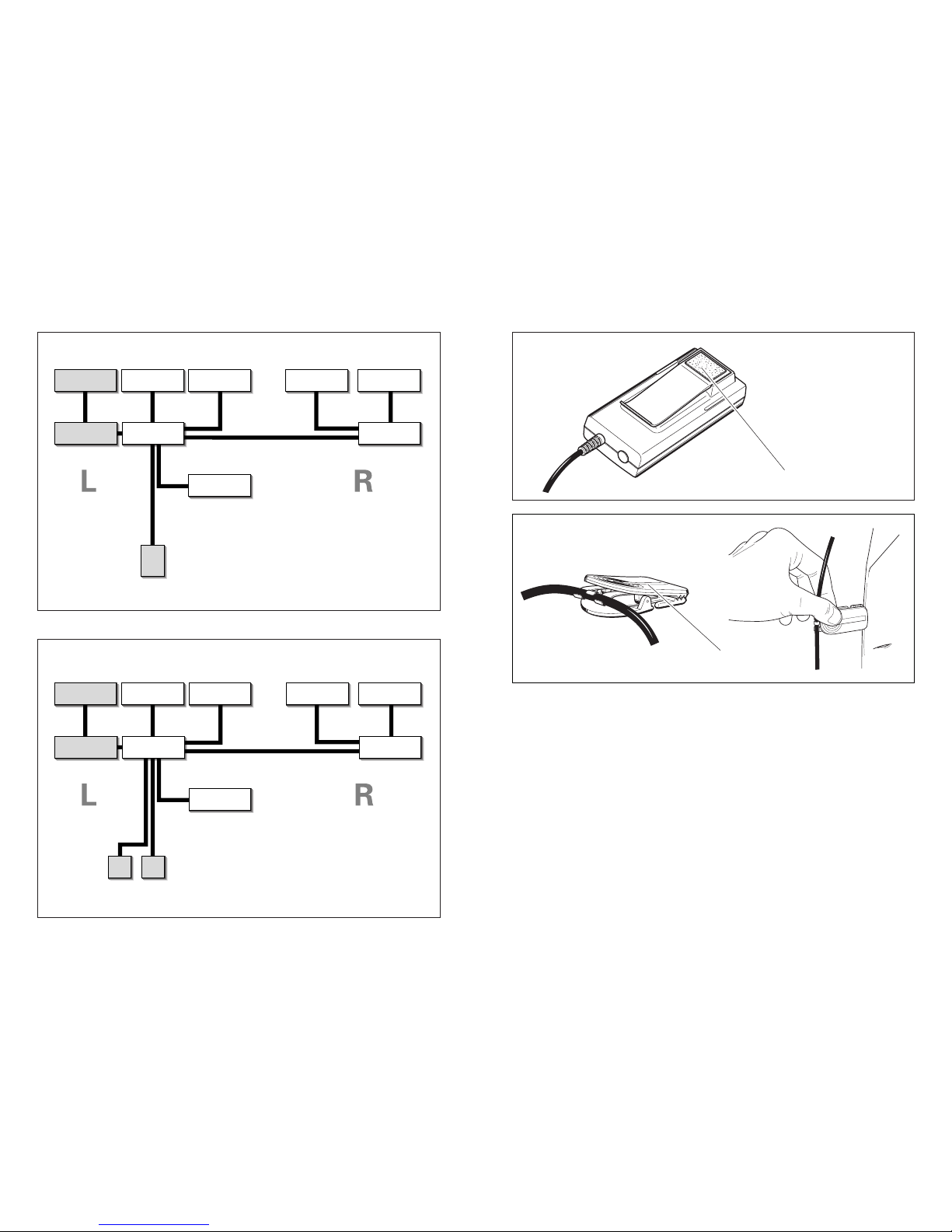

Blockschaltbild HMEC 25 CA
Blockschaltbild HMEC 25 KA
Lieferumfang
1 HMEC 25-KA oder HMEC 25-CA
1 Schutz- und Transporttasche
1 Windschirm MZW 45 (Art.Nr. 75823)
1 Klettband (selbstklebend), Abb. 
1 Klemmhalter MZQ 2002-1 (Art.Nr. 44740), Abb. 
Klettband(selbstklebend)

1110
140 dB Jet engine (at a distance of 25 m)
130 dB Aircraft engine (This is the treshold of pain)
120 dB Pneumatic drill
110 dB Blacksmith's hammer, concrete works
100 dB Die-cast machine
90 dB Metal workshop
80 dB Tractor
70 dB Office
60 dB Conversation
50 dB Ambient noise
40 dB Living room
30 dB Library
20 dB Bedroom
10 dB Forest, no wind
The unit of sound levels is the decibel (dB). A noise reduction of 10 dB is generally perceived as
a halving of the loudness, another 10 dB decrease halves the loudness yet again whitch corres-
ponds to a loudness reduction of 75 %, and so on.
loud
quiet
The Problem of Noise
Thenegativeeffects of noise pollution have been proven by studies, and everybody
will have experienced them at some time or another:
왘Nervousness
왘Lack of concentration
왘Irritability
And these are only the most obvious effects on the human body. Noise also affects
the autonomic nervous system and can lead to permanent hearing damage.
There are a multitude of noise sources, and the individual very often has no
influence over them. The only solution when being in a noisy place is protecting
oneself against ambient noise. These noise problems are particularly prevalent in
an aircraft cockpit where a pilot often has to have the communications headset so
loud as to risk permanent hearing damage.
With the NoiseGard™system, Sennheiser has come up with an effective solution.
These operating instructions explain the NoiseGard™principle and show you how
to use the NoiseGard™headset.
Noise levels
Technische Daten NoiseGard™
HMEC 25-KA / -CA
Kopfhörer
Wandlerprinzip dynamisch, geschlossen, ohraufliegend
Übertragungsbereich 16 Hz - 22 kHz
Impedanz aktiv/passive 200 Ohm (mono) 400 Ohm pro Seite (stereo)
Lautstärke aktiv und passiv gleich
Klirrfaktor < 1 %
Lärmdämpfung aktiv 15 dB + 3 dB im Bereich von 100 Hz - 2 kHz
Frequenzbereich der
aktiven Lärmdämpfung 50 - 600 Hz
Mikrofon incl. Vorverstärker
Wandlerprinzip Back-Elektret-Kondensatorkapsel,
geräuschkompensiert
Übertragungsbereich bei
einem Abstand von 2 cm 300 Hz - 5 kHz
zum Mundwinkel entsprechend DO-214
max. Schalldruckpegel 120 dB (Klirrfaktor 1 %)
Ausgangsspannung 400 mV ±3 dB bei 114 dB aus 6 mm Abstand
(entsprechend DO-214)
Abschlußwiderstand 150 Ohm
Versorgungsspannung 8 - 16 V DC, ca 8 - 25 mA,
Beschaltung nach RTCA/DO 214
Allgemeine Daten
Kopfhörer-Andruckkraft ca 2,5 N
Gewicht ohne Kabel 170 g
Kabel einseitig, Länge gesamt: 1,8 m
Stecker HMEC25-KA: Stereo-Klinke 6,3 mm, mono beschaltet
PJ-068, 5,25 mm Mikrofon
HMEC25-CA: XLR-5
Stromversorgung 2 x 1,5 V Mignon (AA)
Alkali-Mangan Batterien (2700 mAh)
Betriebszeit ca. 20 h
Anzeige: Zweifarben-LED zur Batteriekontrolle

1312
Noise compensation HMEC 25
Reduction/dB
Frequency/Hz
20 100 1000 10000 20000
0
10
20
30
40
active passive
ON/OFF
LED
HMEC 25-KA / HMEC 25-CA
A headset is comprised of two units, a headphone and a microphone. The HMEC
25-KA/-CA headset is mostly used for communication in aircraft cockpits.
왘The microphone is a high quality back-electret condenser microphone. As per
ARINC it receives its operating voltage via a connector from the aircraft´s
internal power supply.
왘The headphone is a Sennheiser NoiseGard™system. This is a dynamic
headphone system which, in addition to reproducing the original audio signal,
electronically cancels the low frequencies of the ambient noise. This active
noise compensation operates on the principle that sound and ”anti-sound“(in
phase opposition) cancel each other out. The NoiseGard™compensation
circuitry in the headphone requires an extra power supply, so a battery com-
partment has been integrated into the headset cable (see illustration on the right).
Clearly intelligible communication is ensured, and the pilot no longer has to
turn the volume up to overcome ambient noise.
NoiseGard™increases your comfort,
but it is not a medical hearing protection!
Active noise compensation with NoiseGard™
Inserting the batteries into the battery box
The NoiseGard™compensation circuitry is powered via a battery pack integrated
into the headset cable. Insert two AA size batteries into the box as shown in the
digram below.
Switching the power supply on/off
The on/off switch for the power supply of the compensation circuitry is at the front
of the battery box.
Pilot light
An LED on the battery box indicates the battery status:
왘When the LED lights up green, the power supply for the compensation
circuitry is sufficient.
왘When the LED is red, the batteries are almost flat and should be changed
immediately. The NoiseGard™system is still operational.
왘If the LED does not light up at all when the power supply is switched on, the
batteries are completely flat. The headset is still operational but without the
noise compensation.
The microphone is powered by the aircraft‘s internal power supply. Thus, it
is independent of the batteries and always remains operational.

1514
350°
Cable (worn on the right or left side)
Cable on the left Cable on the right
Adjusting the microphone boom
Adjusting the headband
N.B.: NoiseGard™
reducesnoise and increases comfort.
NoiseGard™ is not a medical noise protection
system!
NoiseGard™ cannot replace an industrial ear
defendersystemforusein noisy environments!
Volume up? - NO !
When people use headphones, they tend to choose a higher volume than with
loudspeakers. Listening with high volume levels for a longer time can lead to
permanent hearing defects. Because the NoiseGard™circuitry is reducing the
ambient noise, the headphones can be set at a correspondingly lower level leading
to more comfortable hearing conditions so protecting your hearing.
N.B.: The microphone boom is adjusted for an individual user. However, care
should be taken when doing this. Once set, the boom should not be re-adjusted.
If it is continually flexed it is liable to break.

1716
boom
microphone
headphone
capsule (left)
compensation
microphone (left)
compensation
microphone (right)
headphone
capsule (right)
compensation
circuit (right)
battery
box
5-pin
XLR
plug
microphone
amplifier
compensation
circuit (left)
3-pin
plug
3-pin
plug
boom
microphone
headphone
capsule (left)
compensation
microphone (left)
compensation
microphone (right)
headphone
capsule (right)
compensation
circuit (right)
battery
box
microphone
amplifier
compensation
circuit (left)


MZQ 2002-1
Supply schedule 1 HMEC 25-KA or HMEC 25-CA
1 Carrying case
1 wind-shield MZW 45 (Art.No 75823)
1 self-adhesive piece of velcro, fig. 
1 MZQ 2002-1 clip (Art.No 44740), fig. 
HMEC 25-CA Block Diagram
HMEC 25-KA Block Diagram
self-adhesive piece of velcro

1918
Le bruit - il est partout !
Que ce soit sur le lieu de travail, àla maison, dans les transport publics, en avion,
en train ou en car - il y a toujours du bruit.
De nombreuses études ont démontréles effets négatifs de cette pollution par le
bruit - et tout le monde les connaît:
왘nervosité
왘manque de concentration
왘irritabilité...
- et ce sont seulement les effets les plus évidents. Le bruit attaque aussi le système
neurovégétatif et peut entraîner une détérioration définitive de l´ouïe.
Les sources du bruit sont multiples, et la plupart du temps on n´est pas maître de
le faire cesser. La seule solution dans un environnement bruyant est donc de se
protéger individuellement. C´est surtout vrai pour les pilotes. Dans les cockpits, le
bruit est un très grand problème, et souvent, le pilote doit ajuster l´ensemble
casque/micro si fort qu´il risque d´endommager son ouïe de façon permanente.
Avec le système NoiseGard™, Sennheiser a créé une solution très efficace. Son
principe de fonctionnement et son emploi sont décrits dans ce guide.
Quelques niveaux sonores
140 dB Moteur àréaction (à25 m)
130 dB Moteur d´avion
120 dB Perceuse pneumatique
110 dB Marteau de forge, usine de béton
100 dB Machine àmouler sous pression
90 dB Usinage des métaux
80 dB Tracteur
70 dB Bureau
60 dB Conversation
50 dB Bruit ambiant
40 dB Salle de séjour
30 dB Bibliothèque
20 dB Chambre àcoucher
10 dB Forêt, calme
L´unitéde mesure du niveau sonore est le décibel (dB). Une atténuation sonore de 10 dB est en
général perçue comme une réduction du bruit de 50 % ; si l´on atténue encore ce volume de 10
dB, la réduction sonore perçue du bruit est 75 %, et ainsi de suite.
haut
bas
Technical data NoiseGard™ HMEC 25-KA / -CA
Headphone
Transducer principle dynamic, open, supra-aural
Frequency response 16 Hz - 22 kHz
Impedance active/passive 200 Ω(mono) 400 Ωper side (stereo)
same volume for active and passive
THD < 1 %
Compensation active and passive 15 dB + 3 dB in the range of 100 Hz - 2 kHz
Frequency response of
the active compensation 50 - 600 Hz
Microphone incl. preamplifier
Transducer principle Noise-cancelling back-electret condenser
microphone capsule
Frequency response
(2 cm distance between mic
and corner of mouth) 300 Hz - 5 kHz (as per DO-214)
Max. sound pressure level 120 dB (THD=1 %)
Output voltage 400 mV ±3 dB at 114 dB
and a distance of 6 mm (as per DO-214)
Terminating impedance 150 Ω
Operating voltage 8 - 16 V DC, approx. 8-25 mA,
connections as per RTCA/DO 214
General Data
Contact pressure approx. 2.5 N
Weight without cable 170 g
Cable single-sided, total length 1.8 m
Connectors HMEC 25-KA headphone: 3-pole 1/4" (6,35mm) jack plug
wired mono
microphone: PJ-068, 5.25 mm
HMEC 25-CA XLR-5
Power supply 2 x 1.5 V AA sizealkaline-manganese batteries
(2700 mAh)
Operating time approx. 20 hrs
Display two-colour LED for indicating battery status

2120
Noise compensation HMEC 25
Reduction/dB
Frequency/Hz
20 100 1000 10000 20000
0
10
20
30
40
active passive
Commutateur
ON/OFF
LED
HMEC 25-CA / HMEC 25-KA
L´ensemble casque/micro HMEC 25-KA/-CA est avant tout conçu pour la
communication dans les cockpits d´avion.
왘Comme microphone, on a choisi un microphone autopolariséhaut de gamme.
La tension d´alimentation est prise - selon ARINC - sur le circuit de bord.
왘Le casque emploie le système NoiseGard™. C´est un système dynamique qui, en
plus de reproduire le signal audio, compense électroniquement les bruits
basses fréquences. La compensation active du bruit fonctionne sur le principe
selon lequel son et «antison»(déphaséde 180°) s´annulent réciproquement.
Pour cette compensation NoiseGard™, l´électronique dans le casque nécessite une
alimentation séparée qui est integrée dans le cable (voir illustration àdroite).
La communication devient parfaitement intelligible , et il ne faut plus pousser
le volume pour couvrir le bruit ambiant.
NoiseGard™augmente le confort, mais
ce n´est pas une protection médicale pour l´ouïe !
Compensation du bruit avec NoiseGard™
Comment insérer les batteries dans le boitier piles
L‘électronique de compensation NoiseGard™est alimentépar un boîtier piles intégré
dans le câble de l‘ensemble casque/micro. Y insérez deux piles comme montréci-
dessous.
Comment allumer ou éteindre la compensation de bruit
Le commutateur marche/arrêt (ON/OFF) pour l‘alimentation de la compensation
NoiseGard™se trouve sur la partie frontale du boîtier piles.
LED témoin
La LED témoin sur le boîtier piles indique le niveau des piles.
왘Quand la LED est verte, l‘alimentation de l‘électronique de compensation est
suffisante.
왘Quand la LED est rouge, les piles sont presque épuisées. Il faut les changer
immédiatement. Le système NoiseGard™fonctionne toujours.
왘Si la LED reste sombre quand vous allumez la compensation de bruit, les piles
sont complètement épuisées. On peut toujours utiliser l‘ensemble casque/
micro, mais sans compensation de bruit, car le microphone est raccordéà
l‘alimentation de bord et reste donc opérationnel.

2322
350°
N.B.: NoiseGard™ sert àréduire le bruit et àaugmenter
le confort.
NoiseGard™ n´est pas une protection médicale
pour l´ouïe!
NoiseGard™ ne peut pas remplacer un système
industriel de protection contre le bruit qu´il
faut utiliser dans un environnement bruyant!
Câble (àgauche ou àdroîte)
Câble àgauche Câble àdroite
Comment ajuster le bras du microphone
Comment ajuster l´arceau du casque
Pousser le volume ? - NON !
Avec un casque, on préfère d´écouter plus fort qu´avec les haut-parleurs. Des volumes
forts pendant un temps prolongépeuvent entraîner une détérioration définitive de
l´ouïe. Comme l´électronique NoiseGard™réduit le bruit ambiant, le casque peut être
ajustéàun niveau plus bas. L´écoute devient plus confortable et votre ouïe sera protégée.
Important : Le bras du microphone est ajustépour un utilisateur individuel. Si on
l‘ajuste plusieurs fois on risque de le briser !

2524
boom
microphone
headphone
capsule (left)
compensation
microphone (left)
compensation
microphone (right)
headphone
capsule (right)
compensation
circuit (right)
battery
box
5-pin
XLR
plug
microphone
amplifier
compensation
circuit (left)
3-pin
plug
3-pin
plug
boom
microphone
headphone
capsule (left)
compensation
microphone (left)
compensation
microphone (right)
headphone
capsule (right)
compensation
circuit (right)
battery
box
microphone
amplifier
compensation
circuit (left)


MZQ 2002-1
Contenu 1 HMEC 25-KA ou HMEC 25-CA
1 Sacoche
1 bonnette anti-vent (Art.No 75823)
1 la bande velcro (auto-collante), fig. 
1 fixation àpince MZQ 2002-1 (Art.No 44740), fig. 
Schema fonctionel HMEC 25-KA
Schema fonctionel HMEC 25-CA
la bande velcro (auto-collante)

2726
Rumore - Dove nonv lo incontriamo ?
Sia sul posto di lavoro che nell'ambiente domestico, nei mezzi di trasporto pubblici,
nei viaggi in aereoplano, in ferrovia o in pullman - esso ci accompagna dovunque.
Gli effetti negativi di questi rumori fastidiosi sono comprovati da studi effettuati e
anche ciascuno di noi li avràgiàprovati.
왘nervosismo
왘mancanza di concentrazione
왘irritabilità...
sono solo gli effetti piùappariscenti sull'organismo. Il rumore agisce inoltre sul
sistema neurovegetativo e puòprovocare danni permanenti all'udito.
Le fonti di rumore sono molteplici e troppo spesso non eliminabili per il singolo
individuo. Per questo motivo solo la protezione personale in un luogo rumoroso
puòrappresentare una soluzione.
Con il sistema NoiseGard™la Sennheiser ha realizzato una soluzione efficace. Il
principio di funzionamento e l'impiego Vi vengono spiegati in queste istruzioni.
Livello di pressione acustica delle sorgenti sonore
140 dB Motore a reazione (distanza 25 m)
130 dB Motore di aeroplane
120 dB Martello pneumatico
110 dB Martello fucinatura, betoniera
100 dB Macchina per pressofusione di metalli
90 dB Officina metalmeccacica
80 dB Trattore
70 dB Ufficio
60 dB Conversazione
50 dB Rumore ambientale
40 dB Soggiorno
30 dB Biblioteca
20 dB Camera da letto
10 dB Bosco, senza vento
L'unitàdi misura per il livello di pressione acustica èil decibel (dB). Un'attenuazione del rumore
di 10 dB viene generalmente percepita come un dimezzamento del volume, un'attenuazione di
altri 10 dB fornisce una percezione sonora ridotta del 75% ecc.
Rumoroso
Silenzioso
caractéristiques techniques NoiseGard™ HMEC 25-KA / -CA
Casque
Principe transducteur dynamique, ouvert, supra-aural
Bande passante 16 Hz - 22 kHz
Impédance active/passive 200 Ω(mono) 400 Ωpar côté(stéréo)
Volume active et passive egale
Distorsion harmonique < 1 %
Compensation active et passive 15 dB + 3 dB de 100 Hz à2 kHz
Bande passante du compensation 50 - 600 Hz
Microphone, préamplificateur inclus
Principe transducteur Capsule àélectret (autopolarisée) à
compensation de bruit
Bande passante (distance entre
microphone et le bord
de la bouche: 2 cm) 300 Hz - 5 kHz, conforme àDO-214
Niveau de pression acoustique max. 120 dB (distorsion 1 %)
Tension de sortie 400 mV ±3 dB à114 dB à6 mm
de distance (conforme àDO-214)
Impédance de charge 150 Ω
Tension d´alimentation 8 - 16 V DC, approx. 8-25 mA,
connexions selon RTCA/DO 214
Caractéristiques générales
Pression exercée par les écouteurs approx. 2,5 N
Poids sans câble 170 g
câble eunilatéral, longueur totale 1,8 m
Connecteurs HMEC 25-KA connecteur stéreo 6,3 mm (casque)
câblage mono
PJ-068, 5,25 mm (microphone)
HMEC 25-CA XLR-5
Alimentation 2 piles alcali-manganèse, 1,5 V type LR 6
(2700 mAh)
Autonomie piles: approx. 20 h
Témoin LED bi-couleur comme contrôle piles

2928
Noise compensation HMEC 25
Reduction/dB
Frequency/Hz
20 100 1000 10000 20000
0
10
20
30
40
active passive
LED
HMEC 25-CA / HMEC 25-KA
Una cuffia riunisce due gruppi costruttivi, l'auricolare e il microfono, in una unità
funzionale. Il prevalente campo di impiego di queste cuffie HMEC 25-KA/CA èla
comunicazione nella cabina dei piloti di aereoplani.
왘Come microfono viene utilizzato un microfono a elettrete a polarizzazione
continua di alta qualità. La tensione di alimentazione necessaria viene fornita
(in conformitàa ARINC) dalla rete di bordo del velivolo attraverso la spina
di collegamento.
왘Come cuffia vengono impiegati i sistemi Sennheiser NoiseGard™. Questi sono
sistemi di cuffie dinamici, nei quali, oltre alla riproduzione di un segnale audio,
il rumore a bassa frequenza viene compensato per via elettronica. La
compensazione attiva del rumore funziona in base al principio fisico che il
rumore e l'"antirumore" (con uno spostamento di fase di 180˚) si cancellano
a vicenda. L'elettronica di compensazione NoiseGard™nella cuffia necessita di
un'alimentazione elettrica propria, che viene fornita dall'alimentatore (vedi
figura a destra) collegata con comando fisso al cavo.
La comprensione senza disturbo diventa possibile senza dover regolare il
volume al punto da coprire i rumori dell'ambiente.
NoiseGard™aumenta il confort,
non ètuttavia una protezione medica dell'udito!
Compensazione del rumore comn NoiseGard™
INSERIMENTO / DISINSERIMENTO
Inserimento delle pile nell'alimentatore
L’elettronica di compensazione NoiseGard™viene alimentata con corrente da un box
pile nel cavo della cuffia. Inserire due pile nel box.
Inserimento/disinserimento
L’interruttorediINSERIMENTO/DISINSERIMENTO perl’alimentazioneelettrica
dell’elettronica di compensazione si trova sul lato anteriore del box delle pile.
LED di controllo
Il LED sul box delle pile informa sullo stato delle pile:
왘Se il LED si accende di luce verde, l’elettronica di compensazione viene
alimentata con corrente sufficiente.
왘Se il LED si accende di luce rossa, le pile sono quasi scariche e devono essere
sostituite. NoiseGard™èancora in funzione.
왘Se il LED rimane spento dopo l’inserimento, le pile sono completamente
scariche, la cuffia rimane pronta al funzionamento, ma senza compensazione
del rumore.
Il microfono èindipendente dalle pile grazie alla propria alimentazione della
tensione dalla rete di bordo dell’aeroplano e rimane sempre in funzione.

3130
350°
Cavo a sinistra Cavo a destra
AVVERTENZE NoiseGard™serve a ridurre il rumore per
aumentare il confort.
NoiseGard™non èun sistema medico di
protezione contro il rumore!
NoiseGard™non sostituisce nessun sistema di
protezione industriale contro il rumore, da
impiegare in un ambiente rumoroso!
Regolazione del braccio del microfono
Regolazione della staffa per la testa
Cavo (a aestra o a sinistra)
Ascoltare ad alto volume? - NO!
Con una cuffia si ascolta volentieri ad un volume piùalto che non con gli
autoparlanti. Un volume alto, che agisce sulle Vostre orecchie per un tempo
prolungato, puòprovocare danni permanenti all'udito. Proteggete il Vostro udito
sano, le cuffie Sennheiser hanno un bel suono anche a basso volume...
Il braccio del microfono puòessere regolato individualmente piegandolo. Si
raccomanda tuttavia di evitare di regolarlo troppo spesso in quanto potrebbe
eventualmente rompersi.

3332
boom
microphone
headphone
capsule (left)
compensation
microphone (left)
compensation
microphone (right)
headphone
capsule (right)
compensation
circuit (right)
battery
box
5-pin
XLR
plug
microphone
amplifier
compensation
circuit (left)
3-pin
plug
3-pin
plug
boom
microphone
headphone
capsule (left)
compensation
microphone (left)
compensation
microphone (right)
headphone
capsule (right)
compensation
circuit (right)
battery
box
microphone
amplifier
compensation
circuit (left)


MZQ 2002-1
Volume fornitura: 1 HMET 25-KA oppure HMEC 25-CA
1 tasca di protezione e di trasporto
1 cuffia antivento MZW 45 (Art.No. 75823)
1 il nastro velcro (autoadesivo), fig. 
1 supporto di fissaggio MZQ 2002-1(Art.No 44740), fig. 
Schema a blocchi HMEC 25 CA
Schema a blocchi HMEC 25 KA
il nastro velcro (autoadesivo)

3534
El decibelio (dB) es la unidad de medida para expresar la intensidad de los sonidos. En general, una
atenuación de ruidos de 10 dB se percibe como una disminución de un 50% de la intensidad del
sonido; una amortiguación adicional de 10 dB disminuye la percepción de ruidos en un 75%, etc.
Alto
Bajo
140 dB Mecanismo de accionamiento a reacción (25 m de distancia)
130 dB Motor de avión
120 dB Taladro neumático
110 dB Martello de forja, fábrica de hormigón
100 dB Máquina de fundición a presión (de metales)
90 dB Taller metalúrgico
80 dB Tractor
70 dB Oficina
60 dB Recreación
50 dB Ruido medioambiental
40 dB Vivienda
30 dB Biblioteca
20 dB Dormitorio
10 dB Bosque, sin viento
El ruido - ¿Dónde podemos aislarnos de él?
Bien sea en el puesto de trabajo, en la vivienda, en los medios de transporte público,
en los viajes en avión, en tren o en bus: en todas partes hay ruido.
Los efectos negativos de las molestias que causa el ruido han sido documentados
por medio de estudios. Y, también, cada uno de nosotros los habrásentido.
왘La nerviosidad,
왘la falta de concentración,
왘y la irritabilidad ...,
son tan sólo los efectos aparentes causados en el organismo. El ruido, sin embargo,
influye además en el sistema nervioso vegetativo y puede ocasionar daños
permanentes de la capacidad auditiva.
Los orígenes del ruido son múltiples y, con frecuencia, imposibles de suprimir. Por
eso, en un lugar ruidoso, únicamente la protección personal constituye una
solución adecuada.
Con el sistema NoiseGard™Sennheiser ha logrado una solución efectiva. Su
funcionamiento y manejo se explican en estas instrucciones.
Nivel de sonoridad de las fuentes de ruidos
Dati tecnici NoiseGard™HMEC 25-KA/-CA
Cuffia
Principio convertitore dinamico, chiuso, sopraurale
Banda di trasmissione 16 Hz - 22 kHz
Impedenz attiva/passiva: 200ohm(mono) 400ohmper ognilato(stereo)
Volume attivo e passivo uguale
Fattore di distorsione < 1 %
Smorzamento rumore 15 dB + 3 dB nel campo di 100 Hz - 2 kHz
Risposta armonica dello
smorzamento rumore attivo 50 - 600 Hz
Microfono incl. preamplificatore
Principio convertitore Capsula condensatore controelettrodo
elettrite, con compensazione del rumore
Banda di trasmissione ad
una distanza di 2 cm 300 Hz - 5 kHz in conformitàa DO-214
dall’angolo della bocca
Max livello pressione sonora 120 dB (fattore distorsione 1 %)
Tensione di uscita 400 mV ±3 dB a 114 dB distanza 6 mm
(in conformitàa DO-214)
Resistenza terminale 150 ohm
Tensione di alimentazione 8 - 16 VDC, ca 8 - 25 mA,
cablaggio secondo RTCA/DO-214
Dati generali
Forza pressione cuffia ca. 2,5 N
Peso senza cavo 170 g
Cavo su un lato, lunghezza totale: 1,8 m
Spina HMEC25-KA Connettore jack stereo, 6,3 mm cuffia
collegato solo mono
PJ-068, 5,25 mm microfono
HMEC25-CA XLR-5
Alimentazione elettrica pile ad alcali-manganese mignon
2 x 1,5 V (AA) (2700 mAh)
Durata esercizio ca. 20 H
Indicazione: LED a due colori per controllo pila

3736
Noise compensation HMEC 25
Reduction/dB
Frequency/Hz
20 100 1000 10000 20000
0
10
20
30
40
active passive
CON./DESCON
LED
HMEC 25-CA / HME 25-KA
El juego de intercomunicación reúne dos módulos, es decir el auricular y el
micrófono, es una sóla unidad funcional. Estos juegos de intercomunicación
HMEC 25-KA/-CA se emplean sobre todo para efectos de comunicación en
cabinas de aviones.
왘Como micrófono se emplea un micrófono electreto de alta calidad, polarizado
permanentemente. La tensión de abastecimiento necesaria (según ARINC) se
toma de la red de a bordo del avión, a través del enchufe de conexión.
왘Como auriculares se emplean los sistemas NoiseGard™de Sennheiser. Estos
sonsistemasdeauricularesdinámicos en los cuales, además de la reproducción
de una señal de video, se compensa por medios electrónicos el sonido
perturbador de baja frecuencia. La compensación de ruido activa funciona
según el principio físico según el cual, la sonoridad y la "antisonoridad" se
anulan recíprocamente (mediante la oposición de fase en 180˚).
왘La eléctronica de compensación NoiseGard™existente en el auricular requiere su
propia alimentación de corriente, que es proporcionada por el bloque de alimen-
tación, unido firmemente al cable del auricular (ver la ilustración a la derecha).
De tal forma se logra una comunicación sin perturbaciones, sin tener que
regular el sonido a un volumen tan alto como para poder suprimir los ruidos
medioambientales.
NoiseGard™aumenta el confort
aunque no es un sistema médico de protección auditiva
Compensación de ruidos con NoiseGard™
Colocación de las pilas en el bloque de alimentación
La alimentación de corriente para la electrónica de compensación NoiseGard™se
efectúa por medio de una caja de pilas en el cable del juego de intercomunicación.
Coloque dos pilas en el la caja.
Conexión y desconexión
El interruptor de CONEXIÓN/DESCONEXIÓN de la alimentación de corriente
de la electrónica de compensación se encuentra en la cara frontal de la caja de pilas.
LED de control
El LED que hay en la caja le indica a Vd. el estado de las pilas:
왘Si el LED se ilumina en verde, indica que la alimentación de corriente para la
electrónica de compensación es suficiente.
왘Si el LED se ilumina en rojo, las pilas están casi descargadas y es necesario
sustituirlas. El NoiseGard™funciona todavía.
왘Si después de conectar el aparato el LED permanece oscuro, es indicación de
que las pilas están totalmente descargadas; el juego de intercomunicación
funciona, pero sin compensación de ruidos.
El micrófono toma la tensión de abastecimiento necesaria de la red de a bordo
del avión, no depende de las pilas y permanece siempre en funcionamiento.

3938
350°
Cable (a la derecha/a la izquierda)
Cable a la izquierda
OBSERVACIONES NoiseGard™sirve para disminuir los ruidos,
a la vez que se aumenta el confort.
NoiseGard™no es un sistema médico para
protección contra los ruidos.
NoiseGard™no es un sistema industrial
de protección contra ruidos para uso en
ambientes muy ruidosos.
Ajuste del brazo del microfono
Ajuste de los aros del auricular
Cable a la derecha
¿Oir a alto volumen ? - ¡NO!
Generalmente, quien usa un auricular se inclina a aumentar el volumen por encima del que
se obtiene en los altavoces. Sin embargo, el efecto del nivel de sonido a todo volumen y
durante largo tiempo puede ocasionar daños permanentes de la audición. Proteja su oído -
el sonido de los auriculares Sennheiser es siempre sobresaliente, incluso a bajo volumen ...
El brazo del micrófono puede doblarse para adaptarlo según el gusto individual.
Sin embargo no es aconsejable cambiar este ajuste permanentemente; al doblar el
brazo a menudo hacia un lado y otro podría romperse.
