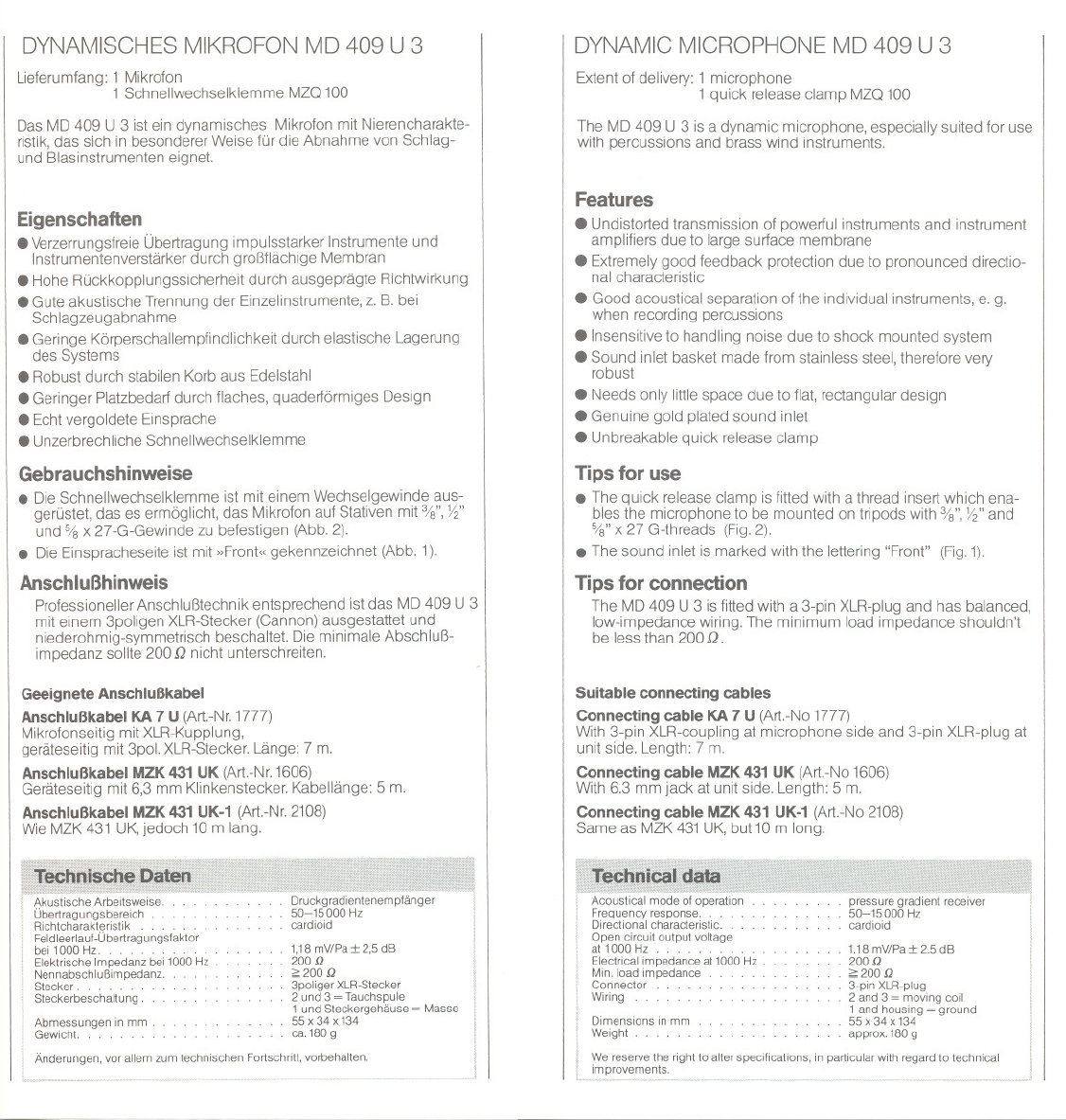

DYNAMISCHES MIKROFON MD 409 U 3
Lieferumfang: 1 Mikrofon
1 Schnellwechselklemme MZQ 100
Das MD 409 U 3 ist ein dynamisches Mikrofon mit Nierencharakte-
ristik,das sich in besonderer Weise für die Abnahme von Schlag-
und Blasinstrumenten eignet.
Eigenschaften
. VerzerrungsfreieÜbertragung impulsstarker Instrumente und
Instrumentenverstärkerdurch großflächige Membran
. Hohe Rückkopplungssicherheit durch ausgeprägte Richtwirkung
. Gute akustische Trennung der Einzelinstrumente,z.B. bei
Schlagzeugabnahme
. Geringe Körperschallempfindlichkeit durch elastische Lagerung
des Systems
. Robust durch stabilen Korb aus Edelstahl
. Geringer Platzbedarfdurch flaches, quaderförmiges Design
. Echtvergoldete Einsprache
. Unzerbrechliche Schnellwechselklemme
Gebrauchshinweise
. Die Schnellwechselklemme ist mit einem Wechselgewinde aus-
gerüstet, das es ermöglicht, das Mikrofon auf Stativen mit %", W'
und % x 27-G-Gewinde zu befestigen (Abb. 2).
.Die Einspracheseite ist mit »Front« gekennzeichnet (Abb. 1).
Anschlußhinweis
Professioneller Anschlußtechnik entsprechend ist das MD 409 U 3
mit einem 3poligen XLR-Stecker (Cannon) ausgestattet und
niederohmig-symmetrisch beschaltet. Die minimale Abschluß-
impedanz sollte 200 Qnicht unterschreiten.
Geeignete Anschlußkabel
Anschlußkabel KA 7 U (Art.-Nr. 1777)
Mikrofonseitig mit XLR-Kupplung,
geräteseitig mit 3pol. XLR-Stecker. Länge: 7 m.
Anschlußkabel MZK 431 UK (Art.-Nr. 1606)
Geräteseitig mit 6,3 mm Klinkenstecker. Kabellänge: 5 m.
Anschlußkabel MZK 431 UK-1 (Art.-Nr. 2108)
Wie MZK 431 UK, jedoch 10 m lang.
Akustische Arbeitsweise.
Übertragungsbereich
Rlchtcharakteristik .....
Feldleerlauf-Übertragungsfaktor
bei 1000 Hz. .. .....
Elektrische Impedanz bei 1000Hz
Nennabsch luBimpedanz.
Stecker. . . . . . .
Steckerbeschaltung.
1,18mV/Pa:t 2.5dB
200Q
;;;200 Q
3poliger XLR-Stecker
2 und 3 ~Tauchspule
1 und Steckergehäuse = Masse
55x34x134
ca.1809
Abmessungen in mm .
Gewicht.
Änderungen, vor allem zum technischen Fortschritt. vorbehalten.
"iiii
DYNAMIC MICROPHONE MD 409 U 3
Extent of delivery: 1 microphone
1 quick release clamp MZQ 100
The MD 409 U 3 isadynamie microphone, especially suited for use
with percussions and brasswind instruments.
Features
. Undistorted transmission of powerful instruments and instrument
amplifiers due to large surface membrane
. Extremelygood feedback protection due to pronounced directio-
nal characteristic
. Good acoustical separation ofthe individual instruments, e. g.
when recording percussions
. Insensitiveto handling noise due to shock mounted system
. Sound inlet basket made from stainless steel,therefore very
robust
. Needs only littlespace due to flat, rectangular design
. Genuine gold plated sound inlet
. Unbreakable quick release clamp
Tips tor use
.The quick release clamp is fitted with a thread insert which ena-
bles the microphone to be mounted on tripods with %", 1,12"and
%" x 27 G-threads (Fig.2).
.The sound inlet is marked with the lettering "Front" (Fig.1).
Tips tor connection
The MD 409 U 3 is fitted with a 3-pin XLR-plug and has balanced,
low-impedance wiring. The minimum load impedance shouldn't
be less than 200 Q.
Suitable connecting cables
Connecting cable KA 7 U (Art.-No 1777)
With 3-pin XLR-coupling at microphone side and 3-pin XLR-plug at
unit side. Length: 7 m.
Connecting cable MZK 431 UK (Art.-No 1606)
With 6.3 mm jack at unit side. Length: 5 m.
Connecting cable MZK 431 UK-1 (Art.-No 2108)
Same as MZK 431 UK, but 10 m long.
Acoustical mode of operation
Frequency response. .
Directional characteristic.
Open circuit output voltage
at 1000 Hz .. . .
Electrical impedance at 1000 Hz .
Min. load impedance
Connector
Wiring
1.18mV/Pa:t 2.5 dB
200Q
;;;200Q
3-pin XLR-plug
2 and 3 = moving coil
1 and housing = ground
55 x 34 x 134
approx. 1809
We reserve the right 10alter speclfications, in particular with regard to technical
improvements.

MICROPHONE DYNAMIQUE MD 409 U 3
Livraison: 1 microphone
1 pince EIfixation rapide MZQ 100
Le MD 409 U 3 est un microphone dynamique EIcaracteristique
cardio'lde, particulierement bien adapte EIla reception des sons
produits par des instruments EIvent et de percussion.
Proprietes
. Transmission sans distorsion des sons donnes par des instru-
ments EIfortes implusions ou EIamplificateur grace EIune grande
membrane.
. Haute resistance EIla reaction acoustique dOe EIun effet direc-
tionnel prononce.
. Bonne separation acoustique de chaque instrument, p. ex. s'il
s'agit d'une batterie.
. Faible sensibilite aux bruits de maniement grace EIun logement
elastique du systeme dans le bo"ltier.
. Corbeille en acier inoxidable robuste.
. Peu encombrant grace EIun design parallelepipedlque plat.
. Pavillon acoustique dore.
. Pince EIfixation rapide incassable.
Mode d'emploi
.La pince EIfixation rapide est equipee d'un filetage alterne que
permet de fixer le microphone sur des pieds ayant un filetage de
%",12" ou %" x 27 G (Fig. 2).
.Le cote pavillon porte I'inscription «Front» (Fig.1).
Branchement
Le MD 409 U 3 est equipe, selon la technique de connexion pro-
fessionelle, d'une prise EI3 poles XLR (Cannon) et branche syme-
triquement EIfaible resistance. L'impedance terminale ne devrait
pas EHreinferieure EI200 Q.
Cäbles de branchement appropries
Cäble KA 7 U (No. d'art.1777)
Connecteur XLR cote micro, prise XLR EI3 poles cote appareil.
Longueur: 7 m.
Cäble MZK 431 UK (No. d'art. 1606)
Jack de 6,3 mm cote appareil. Longueur: 5 m.
Cäble MZK431 UK-1 (No. d'art. 2108)
Comme MZK 431 UK mais d'une longueur de 10m.
Methode acoustique.
Bande passante.
Directivite ... .
Facteur de transmission a vide
pour 1000 Hz. . . . . .
Impedance pour 1000 Hz . . .
Impedance terminale nominale
Prise.
Brochage .
1.18mV/Pa:t 2,5 dB
2000
<:2000
prise XLRa 3 poles
2 et 3 = bobine mobile
1 et bOItier~masse
55 x 34 x 134
env. 1809
Dimensions en mm .
Poids.
Modifications, surtout dans I'mteret du progres technique, reservees.
