Sentiotec CP-RM-HSR-4S Guide

INSTRUCTIONS
FOR INSTALLATION
English
Version 03/21 Ident no Y05-1048
EN
DE
SV
FI
Concept R mini
Auxiliary evaporator R
Heater railing
BRACKET SET
CP-RM-HSR-4S
Suitable for the following models:
CP-RM-35 CP-25-STP-B
CP-RM-45
CP-RM-60

Table of Contents
1. About this instruction manual 2
2. Important information for your safety 3
2.1. Intended use 3
2.2. General safety information 3
3. Scope of delivery 4
4. Optional accessories 4
5. Installation 5
5.1. Installing the railing bracket 5
5.2. Installing wooden parts on the mounting bracket 7
5.3. Installing the railing 8
6. Disposal 8
1. About this instruction manual
Read these installation instructions carefully and keep them within reach of the
product. This ensures that you can refer to information regarding your safety and
the installation at any time.
Symbols
Symbols and signal words are used in these installation instructions which have
the following meanings:
ATTENTION!
This keyword is a warning that damage to property can occur.

EN
Instructions for installation p. 3/8
2. Important information for your safety
2.1. Intended use
The CP-RM-HSR-4S bracket set allows a wooden railing to be fastened to the
Concept R mini sauna heater and to the auxiliary evaporator R black.
Depending on requirements, you can put together the heater railing in the sha-
pe of an L, U or O.
Any use exceeding this scope is considered improper use. Improper use can
result in injuries and damage to the product.
The CP-RM-HSR-4S bracket set is suitable for the following railing models:
2.2. General safety information
Item number Description Suitable heater /
evaporator models
CP-RM-L-4S LINDEN
wooden railing CP-RM-35 / RM-45 /
CP-RM-60 /
CP-25-STP-B
CP-RM-N-4S WALNUT
wooden railing
●Remove any residual packaging from the bracket. It could ignite during operation
of the sauna heater/evaporator.
● Install the railing bracket and the nished railing using a normal screwdriver.
The product may be damaged by use of a cordless drill.
●For your own safety, consult your supplier in the event of problems that are
not described in su󰀩cient detail in the user instructions.

Instructions for installation p. 4/8
●2 pcs. mounting bracket, long
●8 pcs. rounded head screw (M 4 x 8 mm)
●40 pcs. wood screw (3,5 x 13 mm)
4. Optional accessories
Holzreling (CP-RM-L-4S, CP-RM-N-4S)
3. Scope of delivery
●4 pcs. angle railing bracket
12
2 pcs. side panel 1 pcs. wooden panel,
long
1 pcs. wooden panel,
short
●2 pcs. railing bracket, short
3
67 8
4
●4 pcs. corner bracket●2 pcs. mounting bracket, short
5

EN
Instructions for installation p. 5/8
5. Installation
Remove the ceramic bowl from the evaporator.
ATTENTION!
Damage to the product
The product may be damaged by use of a cordless drill.
●Use a normal screwdriver to install the railing bracket.
Remove the screws Ausing
a screwdriver. Remove the
two cover plates B.
Step 1
A
B
Remove the screws Cand
remove the cover frame D.
CD
Step 2
5.1. Installing the railing bracket
B
A
C

Instructions for installation p. 6/8
Remove the screws Eand use
them to install the angle railing
brackets 1. Depending on the
preferred form of the heater rail-
ing, you need two or four angle
failing brackets.
Step 3
Use the screws Cto install
the two short railing brackets 2
and the cover frame D.
Step 4
Step 5
Install the two cover plates B
using the screws A.
C
D
E
1
3
2
C
A
A
B
B

EN
Instructions for installation p. 7/8
Step 6
5.2. Installing wooden parts on the mounting bracket
To do this, use the wood screws provided.
Depending on requirements, you can put together the heater railing in the shape
of an L, U or O. To do this, use the wood screws provided.
6
8
7
5
4
3
Step 7
Screw the side panel 6 of the wood railing ush with the side panel 3of
the bracket. If necessary, repeat this procedure on the opposite side.
Connect the side panel 3of the bracket to the long bracket panel 5with
the help of the corner bracket 4. If necessary, repeat this procedure on the
opposite side.
Screw the long wooden railing panel 8and the short wooden railing panel
7to the bracket panel 5. Make sure that it is ush with the side panel 6
of the wood railing.

Instructions for installation p. 8/8
Place the assembled heater
railing on the railing bracket
and a󰀩x it with the supplied
rounded head screws.
Thread the heater railing
carefully over the cover to
avoid scratching the surface.
5.3. Installing the railing
ATTENTION!
Damage to the product
The product may be damaged by use of a cordless drill.
●Use a screwdriver to install the railing.
6. Disposal
●Please dispose of packaging materials in accordance with the ap-
plicable disposal regulations.
●Used products contain reusable materials and hazardous sub-
stances. Therefore, do not dispose of your used product with
household waste, but do so in accordance with the locally ap-
plicable regulations.
Step 8

MONTAGEANWEISUNG
Deutsch
Version 03/21 Ident-Nr. Y05-1048
DE
Concept R mini
Zusatzverdampfer R
Ofenreling
HALTERUNGSSET
CP-RM-HSR-4S
Passend für folgende Modelle:
CP-RM-35 CP-25-STP-B
CP-RM-45
CP-RM-60

Inhaltsverzeichnis
1. Zu dieser Anleitung 2
2. Wichtige Hinweise zu Ihrer Sicherheit 3
2.1. Bestimmungsgemäßer Gebrauch 3
2.2. Allgemeine Sicherheitshinweise 3
3. Lieferumfang 4
4. Optionales Zubehör 4
5. Montage 5
5.1. Relinghalterung montieren 5
5.2. Holzteile auf Befestigungswinkel montieren 7
5.3. Reling montieren 8
6. Entsorgung 8
1. Zu dieser Anleitung
Lesen Sie diese Montageanweisung gut durch und bewahren Sie sie in der Nähe
des Produktes auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit
und zur Montage nachlesen.
Symbole
In dieser Montageanweisung werden Symbole und Signalwörter verwendet, die
folgende Bedeutungen haben:
ACHTUNG!
Dieses Signalwort warnt Sie vor Sachschäden.

DE
Montageanweisung S. 3/8
2. Wichtige Hinweise zu Ihrer Sicherheit
2.1. Bestimmungsgemäßer Gebrauch
Das Halterungsset CP-RM-HSR-S4 ermöglicht die Befestigung einer Holzreling
auf dem Saunaofen Concept R mini und dem Zusatzverdampfer R black.
Die Ofen-Reling können Sie je nach Erfordernis in L-, U- oder O-Form zusam-
mensetzen.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Nicht
bestimmungsgemäßer Gebrauch kann zur Beschädigung des Produkts und zu
Verletzungen führen.
Das Halterungsset CP-RM-HSR-S4 ist für folgende Relingmodelle geignet:
Artikelnummer Beschreibung Passende Ofen- /
Verdampfermodelle
CP-RM-L-4S Holzreling LINDE CP-RM-35 / RM-45 /
CP-RM-60 /
CP-25-STP-B
CP-RM-N-4S Holzreling NUSS
2.2. Allgemeine Sicherheitshinweise
●Entfernen Sie Verpackungsreste von der Halterung. Diese können sich beim
Betrieb des Saunaofens/Verdampfers entzünden.
●Montieren Sie die Relinghalterung und die fertige Reling mit einem normalen
Schraubendreher. Bei der Verwendung von Akkuschraubern kann das Produkt
beschädigt werden.
●Bei Problemen, die in der Gebrauchsanweisung nicht ausführlich genug
behandelt werden, wenden Sie sich zu Ihrer eigenen Sicherheit an Ihren
Lieferanten.

Montage- und Gebrauchsanweisung S. 4/8
●2 Stk. Halterungsblende lang
●8 Stk. Linsenschrauben (M 4 x 8 mm)
●40 Stk. Holzschrauben (3,5 x 13 mm)
4. Optionales Zubehör
Holzreling (CP-RM-L-4S, CP-RM-N-4S)
3. Lieferumfang
●4 Stk. Winkel-Relinghalterung
12
2 Stk. Seitenblende 2 Stk. Holzblende lang2 Stk.Holzblende kurz
●2 Stk. Relinghalterung kurz
3
67 8
4
●4 Stk. Eckwinkel●2 Stk. Halterungsblende kurz
5

DE
Montageanweisung S. 5/8
5. Montage
Entfernen Sie beim Verdampfer die Keramikschale.
ACHTUNG!
Sachschäden am Produkt
Bei der Verwendung von Akkuschraubern kann das Produkt beschädigt werden.
●Montieren Sie die Relinghalterung mit einem normalen Schraubendreher.
Lösen Sie die Schrauben A
mit einem Schraubendreher.
Entfernen Sie die beiden
Abdeckbleche B.
Schritt 1
A
B
Lösen Sie die Schrauben C
und entfernen Sie den
Abdeckrahmen D.
CD
Schritt 2
5.1. Relinghalterung montieren
B
A
C

Montageanweisung S. 6/8
Lösen Sie die Schrauben E
und montieren Sie damit die
Winkel-Relinghalterungen 1.
Je nach gewünschter Form der
Relinghalterung benötigen Sie
zwei oder vier Stück der Winkel-
Relinghalterungen.
Schritt 3
Montieren Sie mit den Schrau-
ben Cdie beiden Relinghalterun-
gen kurz 2sowie den Abdeck-
rahmen D.C
D
Schritt 4
E
1
3
2
C
Schritt 5
Montieren Sie die beiden
Abdeckbleche Bmit den
Schrauben A.
A
A
B
B

DE
Montageanweisung S. 7/8
Schritt 6
5.2. Holzteile auf Befestigungswinkel montieren
Verwenden Sie die beiliegenden Holzschrauben.
Die Ofen-Reling können Sie je nach Erfordernis in L-, U- oder O-Form zusam-
mensetzen. Verwenden Sie dafür die beiliegenden Holzschrauben.
6
8
7
5
4
3
Schritt 7
Schrauben Sie die Holz-Reling-Seitenblende 6bündig auf die Halterungs-
Seitenblende 3. Wenn erforderlich wiederholen Sie dies für die gegenüber-
liegende Seite.
Verbinden Sie die Halterungs-Seitenblende 3mit Hilfe des Eckwinkels 4
mit der langen Halterungsblende 5. Wenn erforderlich wiederholen Sie dies
für die gegenüberliegende Seite.
Schrauben Sie die Holz-Relingblende lang 8und die Holz-Relingblende kurz
7auf die Halterungsblende 5. Achten Sie dabei auf die Bündigkeit mit der
Holz-Reling-Seitenblende 6.

Montageanweisung S. 8/8
Setzen Sie die fertig mon-
tierte Ofenreling auf die Re-
linghalterung und xieren Sie
diese mit den beiliegenden
Linsenschrauben.
Fädeln Sie die Ofenreling
vorsichtig über die Abde-
ckung, um Verkratzungen der
Oberäche zu vermeiden.
5.3. Reling montieren
ACHTUNG!
Sachschäden am Produkt
Bei der Verwendung von Akkuschraubern kann das Produkt beschädigt werden.
●Montieren Sie die Reling mit einem normalen Schraubendreher.
6. Entsorgung
●Entsorgen Sie die Verpackungsmaterialien nach den gültigen
Entsorgungsrichtlinien.
●Altprodukte enthalten wiederverwendbare Materialien, aber auch
schädliche Sto󰀨e. Geben Sie Ihr Altprodukt deshalb auf keinen
Fall in den Restmüll, sondern entsorgen Sie das Gerät nach den
örtlich geltenden Vorschriften.
Schritt 8

MONTERINGS-
OCH BRUKSANVISNING
Svenska
Version 03/21 ID-nr: Y05-1048
SV
Concept R mini
Extraförångare R
Kantribba för bastuaggregat
Uppsättning med hållare
CP-RM-HSR4S
Passar ihop med de nedanstående modellerna:
CP-RM-35 CP-25-STP-B
CP-RM-45
CP-RM-60

Innehållsförteckning
1. Om monterings- och bruksanvisningen 2
2. Viktig säkerhetsinformation 3
2.1. Ändamålsenlig användning 3
2.2. Allmänna säkerhetsanvisningar 3
3. Leveransomfattning 4
4. Tillbehör 4
5. Montering 5
5.1. Montera hållaren för kantribbor 5
5.2. Montera trädelar på fästvinkel 7
5.3. Montera kantribba 8
6. Avfallshantering 8
1. Om monterings- och bruksanvisningen
Läs hela monteringsanvisningen noga och förvara den sedan i närheten av
produkten. Du kan då när som helst läsa de specika säkerhets- och monte-
ringsanvisningarna.
Symboler
I denna monteringsanvisning används symboler och signalord med följande
betydelse:
VARNING!
Varnar för sakskador.

SV
Monterings- och bruksanvisning sid. 3/8
2. Viktig säkerhetsinformation
2.1. Ändamålsenlig användning
Med hjälp av uppsättningen med hållare CP-RM-HSR-4S kan man fästa en

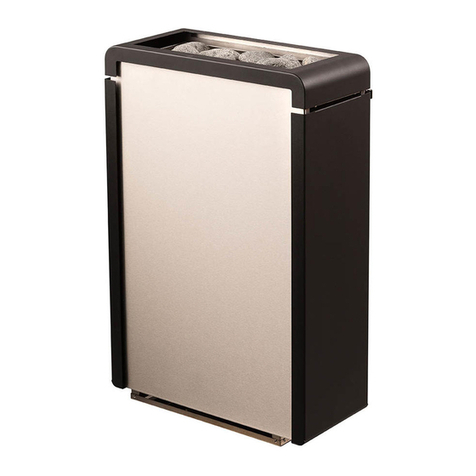

kantribba av trä på bastuaggregatet Concept R mini och extraförångaren R black.
Kantribban för bastuaggregat ska, beroende på krav, sättas ihop i L-, U- eller
O-form.
All annan användning betraktas som ej ändamålsenlig. Ej ändamålsenlig an-
vändning kan leda till skador på produkten och medföra personskador.
Uppsättningen med hållare CP-RM-HSR-4S kan kombineras med de nedanstå-
ende kantribbsmodellerna:
Artikelnummer Beskrivning Lämpliga bastuaggregat-/
förångarmodeller
CP-RM-L-4S Kantribba av trä LIND CP-RM-35/RM-45/
CP-RM-60/
CP-25-STP-B
CP-RM-N-4S Kantribba av trä VALNÖT
2.2. Allmänna säkerhetsanvisningar
●Ta bort rester från förpackningen från hållaren. Dessa kan fatta eld när bastu-
aggregatet är i drift.
●Montera hållaren för kantribbor och den färdiga kantribban med hjälp av
en vanlig skruvmejsel. Om man använder batteridrivna skruvdragare kan
produkten skadas.
●Om det uppstår problem som inte beskrivs tillräckligt detaljerat i bruksanvis-
ningen, vänd dig, för din egen säkerhets skull, till leverantören/återförsäljaren.

Monterings- och bruksanvisning sid. 4/8
●2 st. långa skärmar för hållare
●8 st. skruvar med linsformat huvud (M 4 x 8 mm)
●40 st. träskruvar (3,5 x 13 mm)
4. Tillbehör
Kantribba av trä (CP-RM-L-4S, CP-RM-N-4S)
3. Leveransomfattning
●4 st. vinkel-hållare för kantribba
12
2 st. sidoskärmar 2 st. långa träskärmar2 st. korta träskärmar
●2 st. kort kantribba
3
67 8
4
●4 st. hörnvinkel●2 st. korta skärmar för hållare
5
