Sentiotec Home fin HOME-F45 User manual

Version 07/16 Ident-Nr. M100-000-550
DE
EN
MONTAGE- UND GEBRAUCHSANWEISUNG
Deutsch
FR
IT
NL
SV
CS
SL
Saunaofen
Home n
HOME-F45 / 1-039-794: Home n 4,5 kW
HOME-F60 / 1-039-795: Home n 6,0 kW
HOME-F75 / 1-039-796: Home n 7,5 kW
HOME-F90 / 1-039-797: Home n 9,0 kW
390
530
380

WORLD OF WELLNESSWORLD OF WELLNESS
Inhaltsverzeichnis
1. Zu dieser Anleitung 4
2. Wichtige Hinweise zu Ihrer Sicherheit 5
2.1. Bestimmungsgemäßer Gebrauch 5
2.2. Sicherheitshinweise für den Monteur 5
2.3. Sicherheitshinweise für den Anwender 7
3. Produktbeschreibung 9
3.1. Lieferumfang 9
3.2. Produktfunktionen 9
4. Montage und Anschluss 10
4.1. Aufstellort und Fühlerposition 10
4.2. Sicherheitsabstände 11
4.3. Montage an der Kabinenwand 12
4.4. Anschlussplan für 400V 3N~ 14
4.5. Anschlussplan für 230V 1N~ 15
4.6. Anschlussplan für 230V 3~ 16
4.7. Verdrahtungsschemen 17
4.8. Elektrischer Anschluss 18
5. Inbetriebnahme 19
5.1. Steinebehälter füllen 19
5.2. Erstmaliges Aufheizen 20
6. Bedienung 21
6.1. Saunaofen bedienen 21
6.2. Aufgießen 21

WORLD OF WELLNESSWORLD OF WELLNESS
DE
7. Wartung 22
7.1. Längere Betriebspausen 22
7.2. Saunaofen reinigen 22
7.3. Saunasteine wechseln 22
8. Entsorgung 23
9. Problemlösung durch den Monteur 24
10.Technische Daten 25

WORLD OF WELLNESSWORLD OF WELLNESS
Montage- und Gebrauchsanweisung S. 4/26
1.Zu dieser Anleitung
Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren
Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Informationen zu
Ihrer Sicherheit und zur Bedienung nachlesen.
Symbole in Warnhinweisen
In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine
Gefahr ausgeht, ein Warnhinweis angebracht. Befolgen Sie diese Warnhinweise
unbedingt. So vermeiden Sie Sachschäden und Verletzungen, die im schlimmsten
Fall sogar tödlich sein können.
In den Warnhinweisen werden Signalwörter verwendet, die folgende Bedeutun-
gen haben:
GEFAHR!
Wenn Sie diesen Warnhinweis nicht beachten, sind Tod oder schwere
Verletzungen die Folge.
WARNUNG!
Wenn Sie diesen Warnhinweis nicht beachten, können Tod oder schwere
Verletzungen die Folge sein.
VORSICHT!
Wenn Sie diesen Warnhinweis nicht befolgen, können leichte Verletzun-
gen die Folge sein.
ACHTUNG!
Dieses Signalwort warnt Sie vor Sachschäden.
Andere Symbole
Dieses Symbol kennzeichnet Tipps und nützliche Hinweise.
Nicht abdecken! Bedienungsanleitung lesen
Sie nden diese Montage- und Gebrauchsanweisung auch im Download-
bereich unserer Webseite auf www.sentiotec.com/downloads.

WORLD OF WELLNESSWORLD OF WELLNESS
DE
Montage- und Gebrauchsanweisung S. 5/26
2.Wichtige Hinweise zu Ihrer Sicherheit
Der Saunaofen Home n ist nach anerkannten sicherheitstechnischen
Regeln gebaut. Dennoch können bei der Verwendung Gefahren
entstehen. Befolgen Sie deshalb die folgenden Sicherheitshinweise
und die speziellen Warnhinweise in den einzelnen Kapiteln.
2.1. Bestimmungsgemäßer Gebrauch
Der Saunaofen Home n darf nur zur Erwärmung von Saunakabi-
nen in Kombination mit einer Saunasteuerung ohne Fernstart- und
Vorwahlzeitfunktion verwendet werden.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungs-
gemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschä-
digung des Produkts, zu schweren Verletzungen oder Tod führen.
2.2. Sicherheitshinweise für den Monteur
●Montage- und Anschlussarbeiten am Saunaofen dürfen nur im
spannungsfreien Zustand durchgeführt werden.
● Die Montage darf nur durch eine Elektrofachkraft oder eine ver-
gleichsweise qualizierte Person ausgeführt werden.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal-
tung entsprechend der Überspannungskategorie III vorzusehen.
● Verwenden Sie zum Anschluss des Saunaofens ausschließlich
bis 150 °C temperaturbeständige Silikonleitungen.

WORLD OF WELLNESSWORLD OF WELLNESS
Montage- und Gebrauchsanweisung S. 6/26
●Installieren Sie nur einen Saunaofen in der Kabine. Der Sau-
naofen Home n darf nicht gemeinsam mit anderen Sauanöfen
in einer Saunakabine verwendet werden.
●Decken und Wände der Saunakabine sind aus harzarmen, unbe-
handelten oder thermisch behandelten Hölzern, z.B. nordischer
Fichte, Hemlock, Kiefer oder Tanne, oder aus Holzlagen-Werk-
stoffen herzustellen. Bei Verwendung von Holzlagen-Werkstoffen
ist darauf zu achten, dass deren Klebstoffe kein Formaldehyd
abgeben. Werden andere Werkstoffe als Holz in der Saunakabine
eingesetzt, müssen diese Materialien hitze- und korrosionsbe-
ständig sein und dürfen keine negativen Auswirkungen auf die
Gesundheit der Saunagäste haben.
● Die Höhe der Saunakabine muss mindestens 1,9 m betragen.
●Beachten Sie die Vorgaben zum Volumen und zur Belüftung der
Saunakabine in Kapitel 10. Technische Daten.
●Beachten Sie beim Aufstellen des Saunofens die minimalen
Sicherheitsabstände (siehe Kapitel 4.2. Sicherheitsabstände).
● Beachten Sie auch die örtlichen Bestimmungen am Aufstellort.
● Bei Problemen, die in den Montageanweisungen nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

WORLD OF WELLNESSWORLD OF WELLNESS
DE
Montage- und Gebrauchsanweisung S. 7/26
2.3. Sicherheitshinweise für den Anwender
●Das Gerät darf nicht von Kindern unter 8 Jahren verwendet
werden.
●Das Gerät darf von Kindern über 8 Jahren, von Personen mit
verringerten psychischen, sensorischen oder mentalen Fähig-
keiten und von Personen mit Mangel an Erfahrung und Wissen
unter folgenden Bedingungen verwendet werden:
– wenn sie beaufsichtigt werden.
– wenn ihnen die sichere Verwendung gezeigt wurde und sie
die Gefahren, die entstehen können, verstehen.
● Kinder dürfen nicht mit dem Gerät spielen.
● Kinder unter 14 Jahren dürfen das Gerät nur reinigen, wenn sie
beaufsichtigt werden.
● Wenn Sie unter dem Einuss von Alkohol, Medikamenten oder
Drogen stehen, verzichten Sie aus gesundheitlichen Gründen
auf das Saunabad.
●Nehmen Sie den Saunaofen niemals ohne Saunasteine in Be-
trieb, da dies Brände verursachen kann.
●Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem
Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.

WORLD OF WELLNESSWORLD OF WELLNESS
Montage- und Gebrauchsanweisung S. 8/26
●Heizen Sie VOR dem ersten Saunabad den Saunaofen für eine
halbe Stunde auf. Halten Sie sich während dieser Zeit NICHT in
der Saunkabine auf. Lüften Sie anschließend die Saunakabine
gut durch (siehe 5.2. Erstmaliges Aufheizen auf Seite 20).
●Berühren Sie niemals den Saunaofen während des Betriebs.
Die Oberäche des Saunaofens und die Saunasteine werden
sehr heiß.
●Bei Problemen, die in der Gebrauchsanweisung nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

WORLD OF WELLNESSWORLD OF WELLNESS
DE
Montage- und Gebrauchsanweisung S. 9/26
3.Produktbeschreibung
3.1. Lieferumfang
● Saunaofen
● Montage- und Gebrauchsanweisung
3.2. Produktfunktionen
Der Saunaofen Home n ist ein nnischer Saunaofen und ermöglicht die Erzeu-
gung des für die nnische Sauna typischen Saunaklimas von 80 bis 100 °C bei
einer Luftfeuchtigkeit von ca. 10 %.

WORLD OF WELLNESSWORLD OF WELLNESS
Montageanweisung – nur für Fachpersonal S. 10/26
4.Montage und Anschluss
Berücksichtigen Sie folgende Punkte beim Aufstellen und beim Anschluss des
Saunaofens:
●Der elektrische Anschluss darf nur durch eine Elektrofachkraft oder einer
vergleichsweise qualizierte Person ausgeführt werden.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschaltung entspre-
chend der Überspannungskategorie III vorzusehen.
● Der Saunaofen Home n ist ein Wandofen. Der feste Sitz des Ofens auf der
Montageleiste ist vor der Inbetriebnahme zu überprüfen.
4.1. Aufstellort und Fühlerposition
Montieren Sie den Ofen mittig vor die Lufteintrittsöffnung an der Kabinenwand.
Halten Sie dabei die in Abb.1 angegebenen Sicherheitsabstände zur Kabinen-
wand ein.
Montieren Sie den Temperaturfühler mit Übertemperatur-Sicherung an der Ka-
binenwand oberhalb der Mitte des Saunaofens. Halten Sie einen Abstand von
15 cm zur Kabinendecke ein.
WARNUNG!
Stromschlag-Gefahr
●Führen Sie Montage- und Anschlussarbeiten am Saunaofen nur im
spannungsfreien Zustand durch.

min 900
min 40 390
150
min 1900
1000
58
380
WORLD OF WELLNESSWORLD OF WELLNESS
DE
Montageanweisung – nur für Fachpersonal S. 11/26

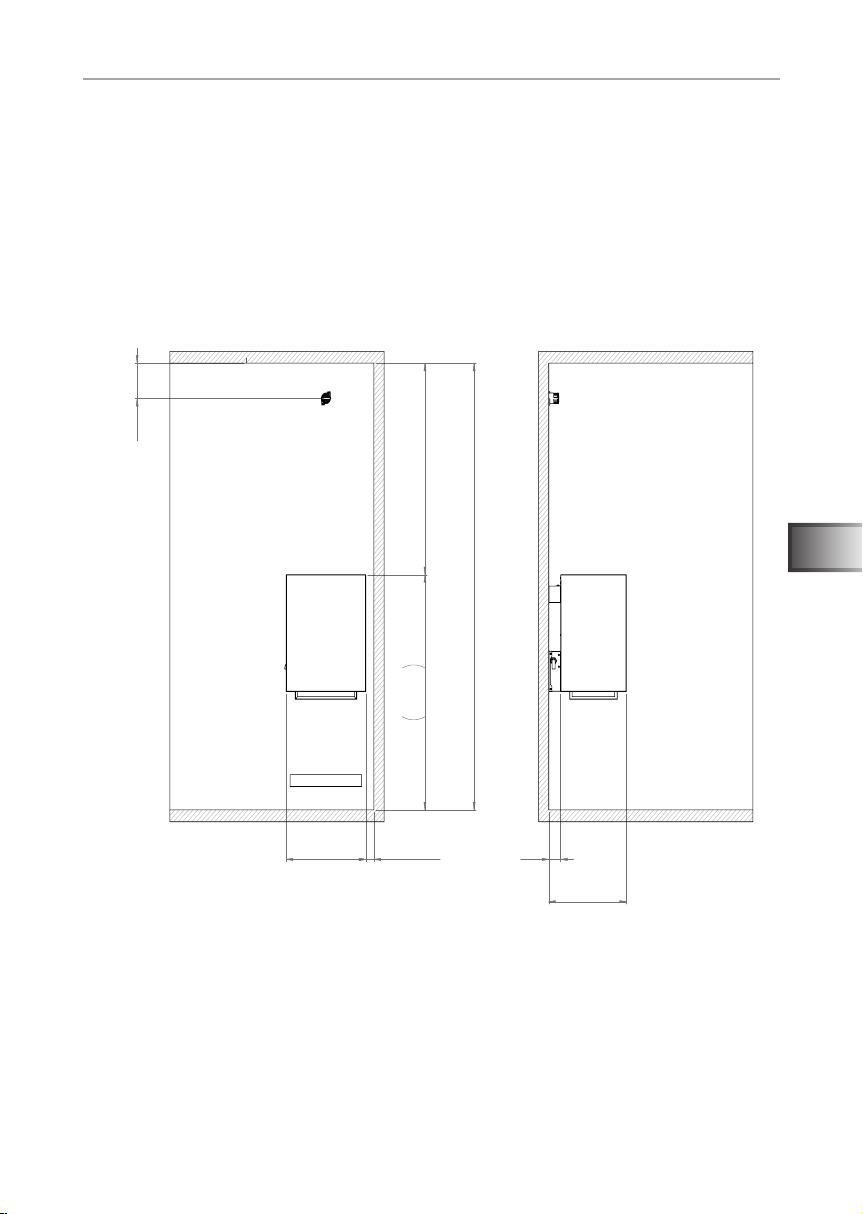

Abb.1 Sicherheitsabstände
Home n 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW
(HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90)
Maße in mm
4.2. Sicherheitsabstände
Beachten Sie die in der Abb.1 angegebenen minimalen Sicherheitsabstände.

WORLD OF WELLNESSWORLD OF WELLNESS
Montageanweisung – nur für Fachpersonal S. 12/26
4.3. Montage an der Kabinenwand
Beachten Sie die Abb. 1, Abb. 2, Abb. 3 und Abb. 4 (Seite 11, 12, 13).
1. Befestigen Sie die Montageleiste 1 waagrecht mit den beiliegenden Holz-
schrauben 2 an der Wand. Beachten Sie dabei die Mindestabstände des
Ofens in Abb. 1.
2. Hängen Sie den Ofen 3 von oben nach unten an der Montageleiste ein.
Achten Sie dabei auf den bündigen Sitz des Ofens.
3. Sichern Sie den Ofen 3 mittels beiliegender Sicherungsschraube 4 auf
der Montageleiste 1.
Abb.2 Montageleiste Home n
Maße in mm
WARNUNG!
Brandgefahr
●Um den Ofen zu xieren und gegen Verrutschen zu sichern, be-
festigen Sie diesen mit der beiliegenden Sicherungsschraube 4.
2
1
250
235
50

WORLD OF WELLNESSWORLD OF WELLNESS
DE
Montageanweisung – nur für Fachpersonal S. 13/26
70 70
4870
Abb.3 Position der Montageleiste Home n
Maße in mm
Abb.4 Sicherung Home n (Montageleiste)
1
3
4
1

L1 L2 N L3 U
V
N
Wr
r
w
w
ϑϑ
U V
NW
W
400V 3N~
3x 16A
NVNU
L2
PE
N
L1
L3
WORLD OF WELLNESSWORLD OF WELLNESS
Montageanweisung – nur für Fachpersonal S. 14/26

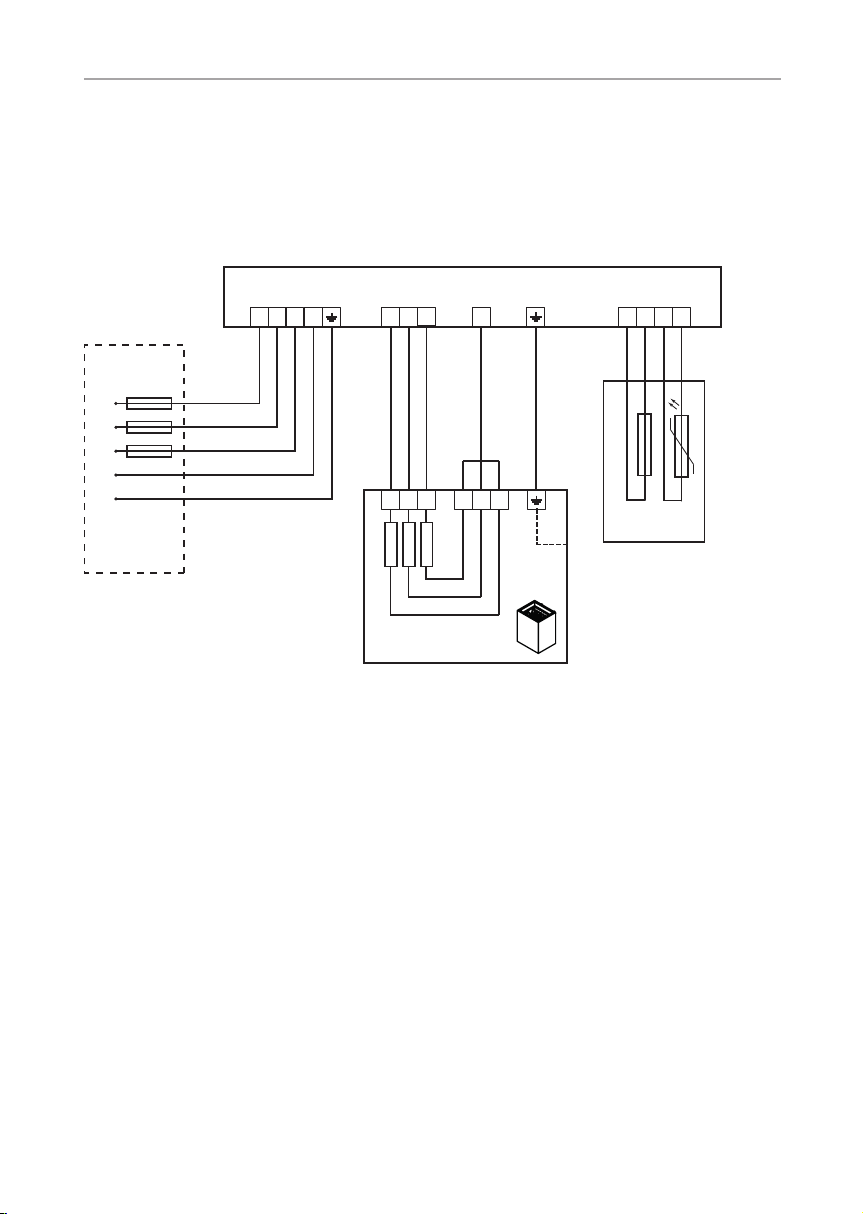

4.4. Anschlussplan für 400V 3N~
Abb.5
2
3
4
1 Saunasteuerung
2 Temperaturfühler mit Übertemperatur-Sicherung
3 Saunaofen
4 Stromversorgung
1
Anschlussplan 400V 3N~
Home n 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW
(HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90)

WORLD OF WELLNESSWORLD OF WELLNESS
DE
Montageanweisung – nur für Fachpersonal S. 15/26
L1 L2 N L3 U
V
N
Wr
r
w
w
ϑϑ
U V
NW
W
230V 1N~
3x 16A
NVNU
L
PE
N
4.5. Anschlussplan für 230V 1N~
Abb.6
2
3
4
1 Saunasteuerung
2 Temperaturfühler mit Übertemperatur-Sicherung
3 Saunaofen
4 Stromversorgung
1
Anschlussplan 230V 1N~
Home n 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW
(HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90)

WORLD OF WELLNESSWORLD OF WELLNESS
Montageanweisung – nur für Fachpersonal S. 16/26
L1 L2 N L3 U
V
N
Wr
r
w
w
ϑϑ
U V
NW
W
230V 3~
3x 16A
NVNU
L2
PE
L1
L3
4.6. Anschlussplan für 230V 3~
Abb.7
2
3
4
1 Saunasteuerung
2 Temperaturfühler mit Übertemperatur-Sicherung
3 Saunaofen
4 Stromversorgung
1
Anschlussplan 230V 3~
Home n 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW
(HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90)

WORLD OF WELLNESSWORLD OF WELLNESS
DE
Montageanweisung – nur für Fachpersonal S. 17/26

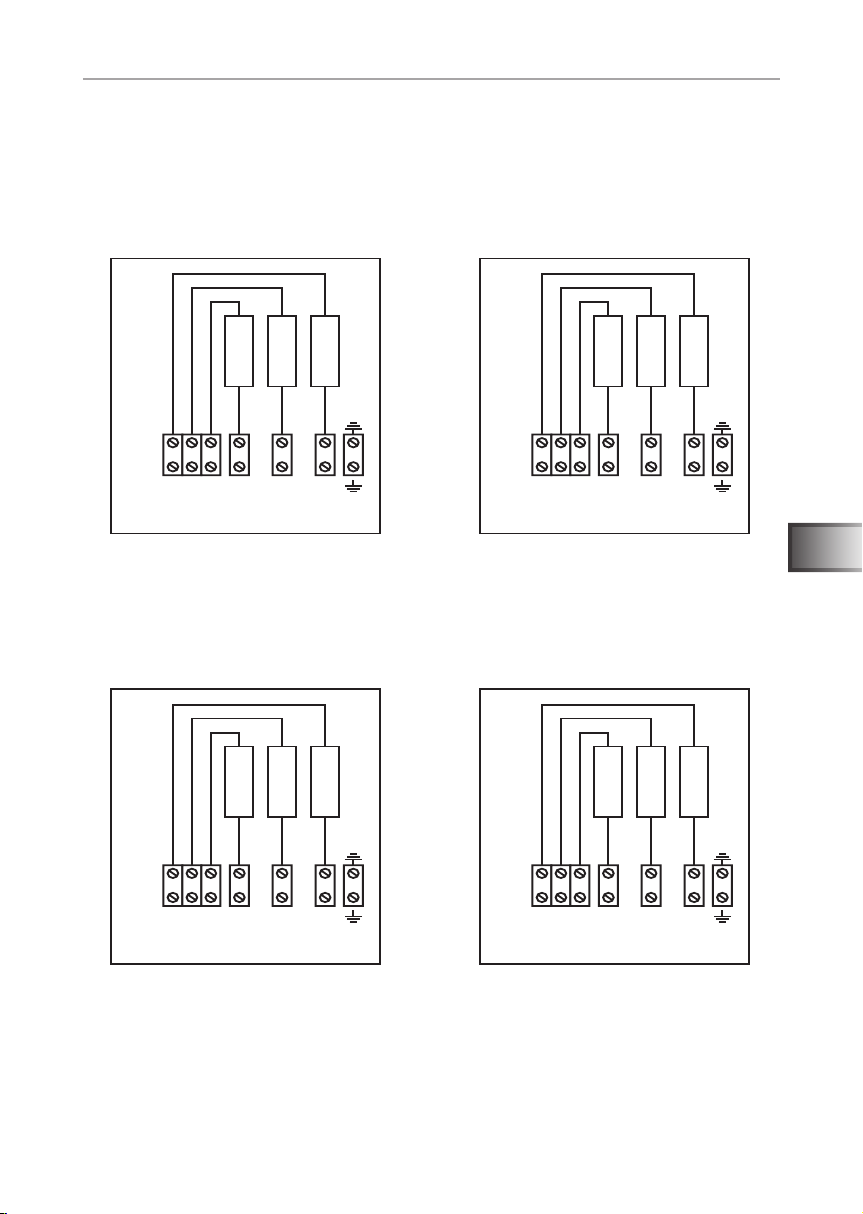

HC4-FIN-90
9,0 kW
HC4-FIN-45
4,5 kW
U V W N W
1,5kW 1,5kW 1,5kW
N V N U
HC4-FIN-75
7,5 kW
4.7. Verdrahtungsschemen
HC4-FIN-60
6,0 kW
U V W N W
2,0kW 2,0kW 2,0kW
N V N U
U V W N W
2,5kW 2,5kW 2,5kW
N V N U
zur Steuerungzur Steuerung
zur Steuerung
U V W N W
3,0kW 3,0kW 3,0kW
N V N U
zur Steuerung

WORLD OF WELLNESSWORLD OF WELLNESS
Montageanweisung – nur für Fachpersonal S. 18/26
Anschluss Home n 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW
(HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90)
1. Führen Sie das Anschlusskabel durch die Durchführung 3.
2. Schließen Sie die Adern des Anschlusskabels je nach Anschlussart an den
Klemmen des Saunaofens und an den passenden Klemmen der Saunasteu-
erung an. Beachten Sie dabei die Montageanleitung der Saunasteuerung.
3. Befestigen Sie das Abdeckblech 1 wieder am Saunaofen.
4.8. Elektrischer Anschluss
1. Lösen Sie die Schrauben 1 mit einem Schraubendreher.
2. Entfernen Sie das Abdeckblech 2.
3
1
1
2

WORLD OF WELLNESSWORLD OF WELLNESS
DE
Gebrauchsanweisung für den Anwender S. 19/26
5.Inbetriebnahme
5.1. Steinebehälter füllen
Die für Ihren Ofen passende Steinemenge nden Sie im Kapitel 10. Techni-
sche Daten (siehe Seite 25).
1. Waschen Sie die Saunasteine vor der Verwendung gründlich mit Bürste und
Wasser. Verwenden Sie keine Reinigungszusätze.
2. Prüfen Sie die Steine vor dem Einfüllen in den Saunaofen auf Fremdkörper
und entfernen Sie Verpackungsreste.
3. Legen Sie die Saunasteine in den Steinbehälter - auch zwischen den Heiz-
stäben. Schlichten Sie die Saunasteine locker, damit Luft durch die Zwi-
schenräume strömen kann.
4. Beachten Sie, dass sich die Heizstäbe NICHT gegenseitig berühren.
5. Achten Sie darauf, dass die Saunasteine nicht über den Rand des Stein-
behälters ragen.
WARNUNG!
Brandgefahr durch Überhitzung
Wird der Saunaofen ohne Saunasteine verwendet, erhitzen sich die
Kabinenwände stark. Dadurch können Brände verursacht werden.
●Nehmen Sie den Saunaofen NIEMALS ohne Saunasteine in Betrieb.
Das Steingitter 1 kann in zwei verschiede-
nen Höhen montiert werden.
Position 2: geringere Steinemenge, kürze-
re Aufheizzeiten, Energieeinsparung
Position 3 (Position ab Werk): größere
Steinemenge, größere Wassermenge beim
Aufgießen möglich - dadurch mehr Dampf,
längere Aufheizzeiten
1
3
2

WORLD OF WELLNESSWORLD OF WELLNESS
Gebrauchsanweisung für den Anwender S. 20/26
5.2. Erstmaliges Aufheizen
VORSICHT!
Rauch- und Geruchsbildung beim ersten Aufheizen
Auf neuen Heizsstäben benden sich Betriebsstoffe aus dem Fertigungs-
prozess. Diese zersetzen sich beim ersten Aufheizen des Saunaofens.
Dabei ensteht Rauch und unangenehmer Geruch. Wenn Sie diese Dämpfe
oder den Rauch einatmen, schadet dies Ihrer Gesundheit.
Führen Sie folgende Schritte durch, wenn Sie Ihren Saunofen erstmalig in Be-
trieb nehmen und wenn die Heizstäbe Ihres Saunaofens getauscht wurden.
Sie verhindern so Gesundheitsschäden durch Dämpfe und Rauch, die beim
ersten Aufheizen enstehen.
1. Wählen Sie an der Saunasteuerung die höchst mögliche Temperatur.
2. Heizen den Saunaofen für eine halbe Stunde auf.
Halten Sie sich während dieser Zeit NICHT in der Saunakabine auf.
3. Lüften Sie nach dem ersten Aufheizen die Saunkabine gut durch.
4. Wenn beim nächsten Aufheizen kein Rauch und kein Geruch mehr ent-
stehen, können Sie mit dem ersten Saunabad beginnen.
Wenn erneut Rauch oder Geruch ensteht, verlassen Sie sofort die Sau-
nakabine und wiederholen Sie das erstmalige Aufheizen mit anschließen-
dem Lüften.
