MONTAGE- UND GEBRAUCHSANWEISUNG
Deutsch
SL
Saunaofen
Concept R mini
CP-RM-35 / 1-030-892: Concept R mini 3,5 kW
CP-RM-45 / 1-030-962: Concept R mini 4,5 kW
CP-RM-60 / 1-030-984: Concept R mini 6,0 kW
CP-RM-75 / 1-038-852: Concept R mini 7,5 kW

WORLD OF WELLNESSWORLD OF WELLNESS
Inhaltsverzeichnis
1. Zu dieser Anleitung 4
2. Wichtige Hinweise zu Ihrer Sicherheit 5
2.1. Bestimmungsgemäßer Gebrauch 5
2.2. Sicherheitshinweise für den Monteur 5
2.3. Sicherheitshinweise für den Anwender 7
3. Produktbeschreibung 9
3.1. Lieferumfang 9
3.2. Zubehör 9
3.3. Produktfunktionen 9
4. Montage und Anschluss 10
4.1. Aufstellort und Fühlerposition 10
4.2. Sicherheitsabstände 11
4.3. Montage an der Kabinenwand 12
4.4. Anschlussplan 14
4.5. Verdrahtungsschemen 15
4.6. Elektrischer Anschluss 16
5. Inbetriebnahme 17
5.1. Steinebehälter füllen 17
5.2. Erstmaliges Aufheizen 18
6. Bedienung 19
6.1. Saunaofen bedienen 19
6.2. Aufgießen 19

WORLD OF WELLNESSWORLD OF WELLNESS
DE
7. Wartung 20
7.1. Längere Betriebspausen 20
7.2. Saunaofen reinigen 20
7.3. Saunasteine wechseln 20
8. Entsorgung 21
9. Problemlösung durch den Monteur 22
10.Technische Daten 23

WORLD OF WELLNESSWORLD OF WELLNESS
Montage- und Gebrauchsanweisung S. 4/24
1.Zu dieser Anleitung
Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren
Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Informationen zu
Ihrer Sicherheit und zur Bedienung nachlesen.
Symbole in Warnhinweisen
In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine
Gefahr ausgeht, ein Warnhinweis angebracht. Befolgen Sie diese Warnhinweise
unbedingt. So vermeiden Sie Sachschäden und Verletzungen, die im schlimmsten
Fall sogar tödlich sein können.
In den Warnhinweisen werden Signalwörter verwendet, die folgende Bedeutun-
gen haben:
GEFAHR!
Wenn Sie diesen Warnhinweis nicht beachten, sind Tod oder schwere
Verletzungen die Folge.
WARNUNG!
Wenn Sie diesen Warnhinweis nicht beachten, können Tod oder schwere
Verletzungen die Folge sein.
VORSICHT!
Wenn Sie diesen Warnhinweis nicht befolgen, können leichte Verletzun-
gen die Folge sein.
ACHTUNG!
Dieses Signalwort warnt Sie vor Sachschäden.
Andere Symbole
Dieses Symbol kennzeichnet Tipps und nützliche Hinweise.
Nicht abdecken! Bedienungsanleitung lesen
Sie nden diese Montage- und Gebrauchsanweisung auch im Download-
bereich unserer Webseite auf www.sentiotec.com/downloads.

WORLD OF WELLNESSWORLD OF WELLNESS
DE
Montage- und Gebrauchsanweisung S. 5/24
2.Wichtige Hinweise zu Ihrer Sicherheit
Der Saunaofen Concept R mini ist nach anerkannten sicherheits-
technischen Regeln gebaut. Dennoch können bei der Verwendung
Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicher-
heitshinweise und die speziellen Warnhinweise in den einzelnen
Kapiteln.
2.1. Bestimmungsgemäßer Gebrauch
Der Saunaofen Concept R mini darf nur zur Erwärmung von Sauna-
kabinen in Kombination mit einer Saunasteuerung ohne Fernstart-
und Vorwahlzeitfunktion verwendet werden.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungs-
gemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschä-
digung des Produkts, zu schweren Verletzungen oder Tod führen.
2.2. Sicherheitshinweise für den Monteur
●Montage- und Anschlussarbeiten am Saunaofen dürfen nur im
spannungsfreien Zustand durchgeführt werden.
●Die Montage darf nur durch eine Elektrofachkraft oder eine ver-
gleichsweise qualizierte Person ausgeführt werden.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal-
tung entsprechend der Überspannungskategorie III vorzusehen.
●Verwenden Sie zum Anschluss des Saunaofens ausschließlich
bis 150 °C temperaturbeständige Silikonleitungen.

WORLD OF WELLNESSWORLD OF WELLNESS
Montage- und Gebrauchsanweisung S. 6/24
●Installieren Sie nur einen Saunaofen in der Kabine. Der Saunaofen
Concept R mini darf nicht gemeinsam mit anderen Sauanöfen
in einer Saunakabine verwendet werden.
●Decken und Wände der Saunakabine sind aus harzarmen, unbe-
handelten oder thermisch behandelten Hölzern, z.B. nordischer
Fichte, Hemlock, Kiefer oder Tanne, oder aus Holzlagen-Werk-
stoffen herzustellen. Bei Verwendung von Holzlagen-Werkstoffen
ist darauf zu achten, dass deren Klebstoffe kein Formaldehyd
abgeben. Werden andere Werkstoffe als Holz in der Saunakabine
eingesetzt, müssen diese Materialien hitze- und korrosionsbe-
ständig sein und dürfen keine negativen Auswirkungen auf die
Gesundheit der Saunagäste haben.
●Die Höhe der Saunakabine muss mindestens 1,9 m betragen.
●Beachten Sie die Vorgaben zum Volumen und zur Belüftung der
Saunakabine in Kapitel 10. Technische Daten.
●Beachten Sie beim Aufstellen des Saunofens die minimalen
Sicherheitsabstände (siehe Kapitel 4.2. Sicherheitsabstände).
●Beachten Sie auch die örtlichen Bestimmungen am Aufstellort.
●Bei Problemen, die in den Montageanweisungen nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

WORLD OF WELLNESSWORLD OF WELLNESS
DE
Montage- und Gebrauchsanweisung S. 7/24
2.3. Sicherheitshinweise für den Anwender
●Das Gerät darf nicht von Kindern unter 8 Jahren verwendet
werden.
●Das Gerät darf von Kindern über 8 Jahren, von Personen mit
verringerten psychischen, sensorischen oder mentalen Fähig-
keiten und von Personen mit Mangel an Erfahrung und Wissen
unter folgenden Bedingungen verwendet werden:
– wenn sie beaufsichtigt werden.
– wenn ihnen die sichere Verwendung gezeigt wurde und sie
die Gefahren, die entstehen können, verstehen.
●Kinder dürfen nicht mit dem Gerät spielen.
●Kinder unter 14 Jahren dürfen das Gerät nur reinigen, wenn sie
beaufsichtigt werden.
● Wenn Sie unter dem Einuss von Alkohol, Medikamenten oder
Drogen stehen, verzichten Sie aus gesundheitlichen Gründen
auf das Saunabad.
●Nehmen Sie den Saunaofen niemals ohne Saunasteine in Be-
trieb, da dies Brände verursachen kann.
●Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem
Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.

WORLD OF WELLNESSWORLD OF WELLNESS
Montage- und Gebrauchsanweisung S. 8/24
●Heizen Sie VOR dem ersten Saunabad den Saunaofen für eine
halbe Stunde auf. Halten Sie sich während dieser Zeit NICHT in
der Saunkabine auf. Lüften Sie anschließend die Saunakabine
gut durch (siehe 5.2. Erstmaliges Aufheizen auf Seite 18).
●Berühren Sie niemals den Saunaofen während des Betriebs.
Die Oberäche des Saunaofens und die Saunasteine werden
sehr heiß.
●Bei Problemen, die in der Gebrauchsanweisung nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

WORLD OF WELLNESSWORLD OF WELLNESS
DE
Montage- und Gebrauchsanweisung S. 9/24
3.Produktbeschreibung
3.1. Lieferumfang
●Saunaofen
●Montage- und Gebrauchsanweisung
3.2. Zubehör
Zubehör Artikelnummer
Halterungsset für Ofenreling Concept R mini CP-RM-HSR
Holzreling Concept R mini Linde CP-RM-L
Holzreling Concept R mini Nuss CP-RM-N
3.3. Produktfunktionen
Der Saunaofen Concept R mini ist ein nnischer Saunaofen und ermöglicht die
Erzeugung des für die nnische Sauna typischen Saunaklimas von 80 bis 100 °C
bei einer Luftfeuchtigkeit von ca. 10 %.

WORLD OF WELLNESSWORLD OF WELLNESS
Montageanweisung – nur für Fachpersonal S. 10/24
4.Montage und Anschluss
Berücksichtigen Sie folgende Punkte beim Aufstellen und beim Anschluss des
Saunaofens:
●Der elektrische Anschluss darf nur durch eine Elektrofachkraft oder eine
vergleichsweise qualizierte Person ausgeführt werden.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschaltung entspre-
chend der Überspannungskategorie III vorzusehen.
●Der Saunaofen Concept R mini ist ein Wandofen. Der feste Sitz des Ofens
auf der Montageleiste ist vor der Inbetriebnahme zu überprüfen.
4.1. Aufstellort und Fühlerposition
Montieren Sie den Ofen mittig vor die Lufteintrittsöffnung an der Kabinenwand.
Halten Sie dabei die in Abb.1 angegebenen Sicherheitsabstände zur Kabinen-
wand ein.
Montieren Sie den Temperaturfühler mit Übertemperatur-Sicherung an der Ka-
binenwand oberhalb der Mitte des Saunaofens. Halten Sie einen Abstand von
15 cm zur Kabinendecke ein.
WARNUNG!
Stromschlag-Gefahr
●Führen Sie Montage- und Anschlussarbeiten am Saunaofen nur im
spannungsfreien Zustand durch.

min. 900
min. 50 450
692
220
min. 50 ~
~
WORLD OF WELLNESSWORLD OF WELLNESS
DE
Montageanweisung – nur für Fachpersonal S. 11/24
Abb.1 Sicherheitsabstände
Concept R mini 3,5 kW, 4,5 kW, 6,0 kW und 7,5 kW
(CP-RM-35 / CP-RM-45 / CR-RM-60 / CP-RM-75)
Maße in mm
4.2. Sicherheitsabstände
Beachten Sie die in der Abb.1 angegebenen minimalen Sicherheitsabstände.

WORLD OF WELLNESSWORLD OF WELLNESS
Montageanweisung – nur für Fachpersonal S. 12/24
4.3. Montage an der Kabinenwand
Beachten Sie die Abb. 1, Abb. 2, Abb. 3 und Abb. 4 (Seite 11, 12, 13).
1. Befestigen Sie die Montageleiste 1waagrecht mit den beiliegenden Holz-
schrauben 2an der Wand. Beachten Sie dabei die Mindestabstände des
Ofens in Abb. 1.
2. Hängen Sie den Ofen 3von oben nach unten an der Montageleiste ein.
Achten Sie dabei auf den bündigen Sitz des Ofens.
3. Sichern Sie den Ofen 3mittels beiliegender Sicherungsschraube 4auf
der Montageleiste 1.
Abb.2 Montageleiste Concept R mini
Maße in mm
2
WARNUNG!
Brandgefahr
● Um den Ofen zu xieren und gegen Verrutschen zu sichern, befes-
tigen Sie diesen mit der beiliegenden Sicherungsschraube 4.
1
210210
440
420

WORLD OF WELLNESSWORLD OF WELLNESS
DE
Montageanweisung – nur für Fachpersonal S. 13/24
63
5 5

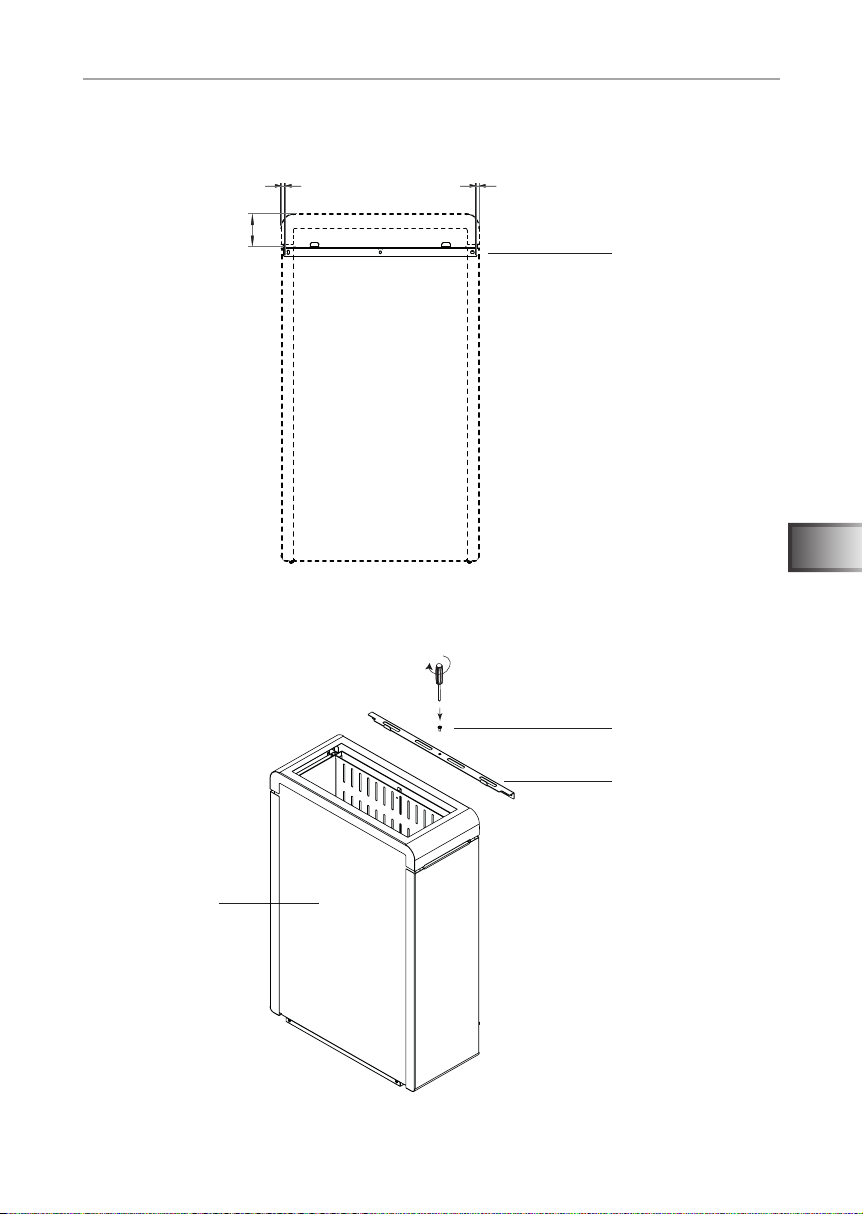

Abb.3 Position der Montageleiste Concept R mini
Maße in mm
Abb.4 Sicherung Concept R mini (Montageleiste)
1
3
4
1
63
5 5

L2 L2 N L3 U
V
N
Wr
r
w
w
ϑϑ
U V
N
W
400 V~
3x16 A
9 kW
10,5 kW
WORLD OF WELLNESSWORLD OF WELLNESS
Montageanweisung – nur für Fachpersonal S. 14/24

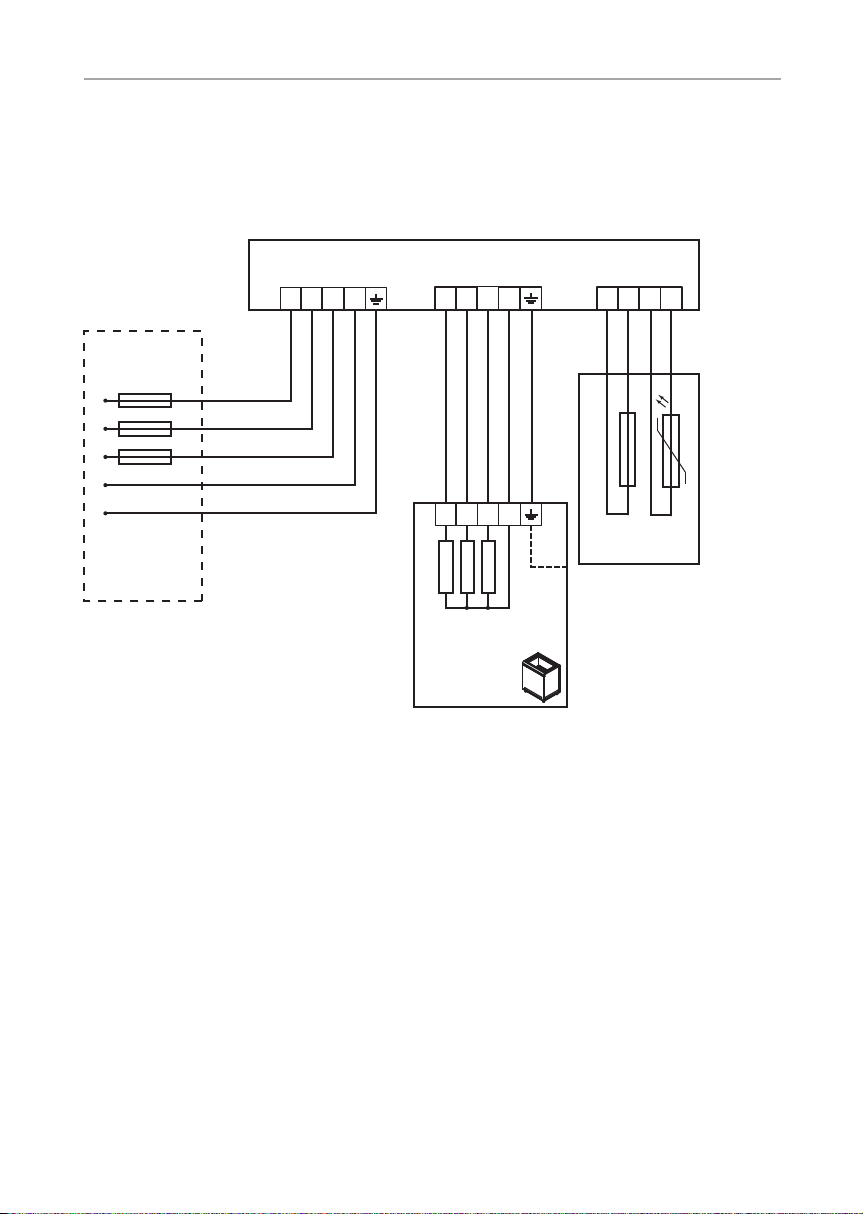

4.4. Anschlussplan
Abb.5
2
3
4
1Saunasteuerung
2Temperaturfühler mit Übertemperatur-Sicherung
3Saunaofen
4Stromversorgung
1
Anschlussplan Concept R mini 3,5 kW, 4,5 kW, 6,0 kW und 7,5 kW
(CP-RM-35 / CP-RM-45 / CR-RM-60 / CP-RM-75)

WORLD OF WELLNESSWORLD OF WELLNESS
DE
Montageanweisung – nur für Fachpersonal S. 15/24
CP-RM-75
7,5 kW
CP-RM-35
3,45 kW
U V W N
1,15kW 1,15kW 1,15kW
CP-RM-60
6,0 kW
4.5. Verdrahtungsschemen
CP-RM-45
4,5 kW
U V W N
1,5kW 1,5kW 1,5kW
U V W N
2,0kW 2,0kW 2,0kW
zur Steuerungzur Steuerung
zur Steuerung
U V W N
2,5kW 2,5kW 2,5kW
zur Steuerung

U
V
W
N
PE
WORLD OF WELLNESSWORLD OF WELLNESS
Montageanweisung – nur für Fachpersonal S. 16/24
Anschluss Concept R mini 3,5 kW, 4,5 kW, 6,0 kW und 7,5 kW
(CP-RM-35 / CP-RM-45 / CR-RM-60 / CP-RM-75)
1. Führen Sie das Anschlusskabel durch die
Durchführung 4.
2. Schließen Sie die Adern des Anschlusska-
bels an den Klemmen U – V – W – N – PE
des Saunaofens und an den passenden
Klemmen der Saunasteuerung an. Beachten
Sie dabei die Montageanleitung der Sauna-
steuerung.
3. Befestigen Sie das Abdeckblech 1wieder
am Saunaofen.
4.6. Elektrischer Anschluss
1. Lösen Sie die Schrauben 2und 3mit einem Schraubendreher.
2. Entfernen Sie das Abdeckblech 1.
4
2
3
1

WORLD OF WELLNESSWORLD OF WELLNESS
DE
Gebrauchsanweisung für den Anwender S. 17/24
5.Inbetriebnahme
5.1. Steinebehälter füllen
Die für Ihren Ofen passende Steinmenge nden Sie im Kapitel 10. Techni-
sche Daten (siehe Seite 23).
1. Waschen Sie die Saunasteine vor der Verwendung gründlich mit Bürste und
Wasser. Verwenden Sie keine Reinigungszusätze.
2. Prüfen Sie die Steine vor dem Einfüllen in den Saunaofen auf Fremdkörper
und entfernen Sie Verpackungsreste.
3. Legen Sie die Saunasteine in den Steinbehälter. Schlichten Sie die Sauna-
steine locker, damit Luft durch die Zwischenräume strömen kann.
4. Achten Sie darauf, dass die Saunasteine nicht über den Rand des Stein-
behälters ragen.
WARNUNG!
Brandgefahr durch Überhitzung
Wird der Saunaofen ohne Saunasteine verwendet, erhitzen sich die
Kabinenwände stark. Dadurch können Brände verursacht werden.
●Nehmen Sie den Saunaofen NIEMALS ohne Saunasteine in Betrieb.

WORLD OF WELLNESSWORLD OF WELLNESS
Gebrauchsanweisung für den Anwender S. 18/24
5.2. Erstmaliges Aufheizen
VORSICHT!
Rauch- und Geruchsbildung beim ersten Aufheizen
Auf neuen Heizsstäben benden sich Betriebsstoffe aus dem Fertigungs-
prozess. Diese zersetzen sich beim ersten Aufheizen des Saunaofens.
Dabei ensteht Rauch und unangenehmer Geruch. Wenn Sie diese Dämpfe
oder den Rauch einatmen, schadet dies Ihrer Gesundheit.
Führen Sie folgende Schritte durch, wenn Sie Ihren Saunofen erstmalig in Be-
trieb nehmen und wenn die Heizstäbe Ihres Saunaofens getauscht wurden.
Sie verhindern so Gesundheitsschäden durch Dämpfe und Rauch, die beim
ersten Aufheizen enstehen.
1. Wählen Sie an der Saunasteuerung die höchst mögliche Temperatur.
2. Heizen den Saunaofen für eine halbe Stunde auf.
Halten Sie sich während dieser Zeit NICHT in der Saunakabine auf.
3. Lüften Sie nach dem ersten Aufheizen die Saunkabine gut durch.
4. Wenn beim nächsten Aufheizen kein Rauch und kein Geruch mehr ent-
stehen, können Sie mit dem ersten Saunabad beginnen.
Wenn erneut Rauch oder Geruch ensteht, verlassen Sie sofort die Sau-
nakabine und wiederholen Sie das erstmalige Aufheizen mit anschließen-
dem Lüften.

WORLD OF WELLNESSWORLD OF WELLNESS
DE
Gebrauchsanweisung für den Anwender S. 19/24
WARNUNG!
Brandgefahr
Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, entzün-
den sich und verursachen Brände.
●Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen.
●Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem
Saunaofen liegen, bevor Sie den Saunaofen in Betrieb nehmen.
6.Bedienung
6.1. Saunaofen bedienen
Die Bedienung des Saunaofens erfolgt über eine Saunasteuerung. Für Informa-
tionen zur Bedienung der Saunasteuerung lesen Sie die Bedienungsanleitung
des verwendeten Geräts. Beachten Sie, dass der Saunaofen Concept R mini
nur für Saunasteuerungen ohne Fernstart- und Vorwahlzeitfunktion geeignet ist.
6.2. Aufgießen
Am Ende des Saunaganges können Sie einen Aufguss durchführen. Gießen
Sie dazu Wasser mit einer Saunakelle über die Saunasteine. Dadurch wird das
Wasser verdampft und die Luftfeuchtigkeit in der Saunakabine erhöht.
Beachten sie beim Aufguss folgende Punkte:
●Verwenden Sie zum Aufgießen nur Leitungswasser. Meerwasser, stark kalk-
haltiges und chloriertes Wasser können den Saunaofen beschädigen.
●Verwenden Sie nur Duftstoffe und ätherische Öle, die ausdrücklich für die
Verwendung als Aufgussmittel in Saunen geeignet sind. Beachten Sie die
Herstellerangaben auf der Verpackung der Aufgussmittel.
●Gießen Sie das Wasser nicht zu schnell über die Saunasteine. Nur dann wird
das Aufgusswasser vollständig verdampft.

WORLD OF WELLNESSWORLD OF WELLNESS
Gebrauchsanweisung für den Anwender S. 20/24
7.Wartung
7.1. Längere Betriebspausen
Bei feuchten Umgebungsbedingungen oder langen Betriebspausen reichert sich
Feuchtigkeit in den Heizstäben an. Dies ist ein physikalischer Vorgang und kein
Fehler des Herstellers. Die Feuchtigkeit in den Heizstäben kann zum Auslösen des
FI-Schutzschalters führen. Verständigen Sie in diesem Fall zur Fehlerbehebung
eine Elektrofachkraft (siehe Kapitel 9. Problemlösung durch den Monteur).
Heizen Sie den Saunaofen alle 5 bis 6 Wochen für ca. 15 Minuten auf.
So verhindern Sie, dass sich bei längeren Betriebspausen Wasser in
den Heizstäben anreichert.
7.2. Saunaofen reinigen
Achten Sie darauf, dass die Belüftungsöffnungen frei von Flusen und Staub
sind. So verhindern Sie, dass die Luftzirkulation im Saunaofen eingeschränkt
wird und das Gerät überhitzt.
7.3. Saunasteine wechseln
Saunasteine werden durch Aufgussmittel und große Temperaturunterschiede, die
bei der Benutzung auftreten, beansprucht. Die Saunasteine können angegriffen
und brüchig werden.
Überprüfen Sie die Saunasteine in regelmäßigen Abständen und tauschen Sie
die Steine mindestens einmal jährlich.
WARNUNG!
Brandgefahr durch Überhitzung
Wird der Saunaofen ohne Saunasteine verwendet, erhitzen sich die
Kabinenwände stark. Dadurch können Brände verursacht werden.
●Nehmen Sie den Saunaofen NIEMALS ohne Saunasteine in Betrieb.
