Servodan Foto Gong User manual

1
Foto Gong
PIR Wireless
Type 33-450
Brugervejledning
User guide
Gebrauchsanweisung
Notice d’utilisation
Bruksanvisning

2

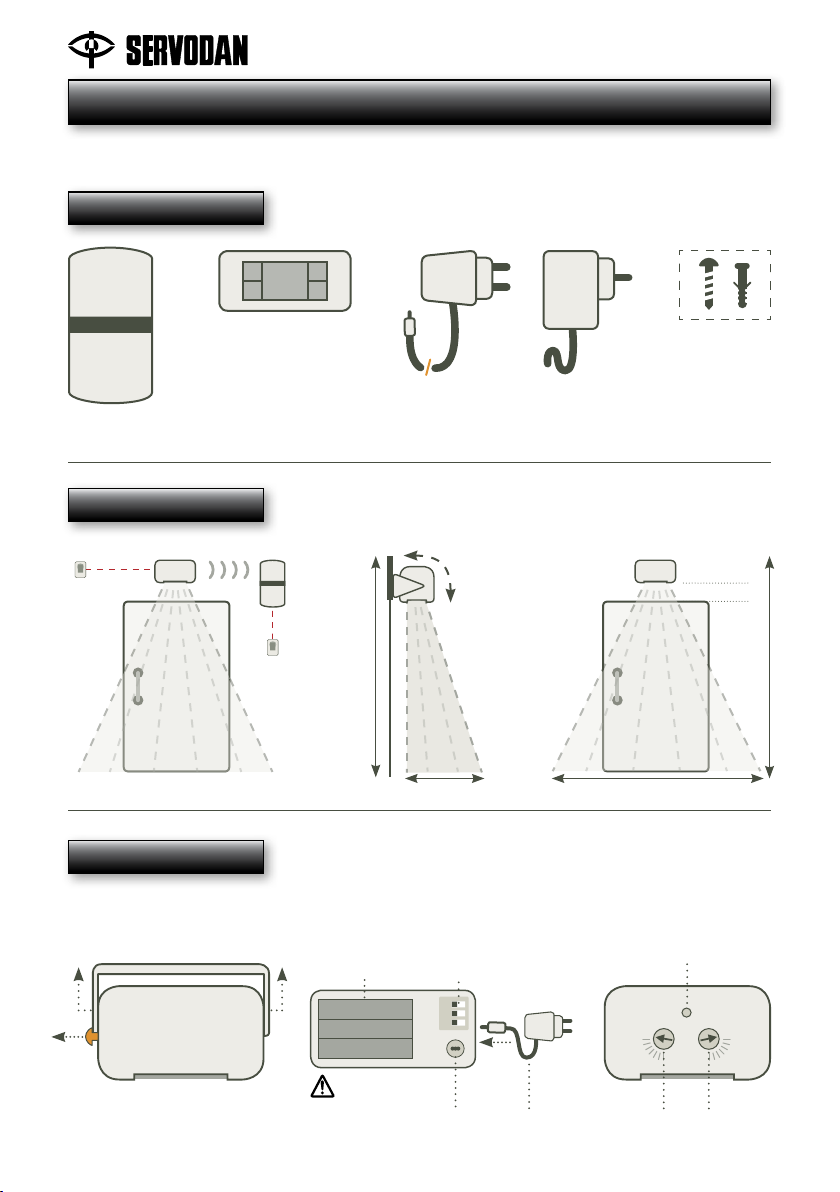

User guide
PIR Wireless 33-450
Mounting/Connection
max 6 m.Approx. 1 m.
2,5 m.
2,5 m.
> 1 m.
10 cm.
Content
PIR
Side view
On/Off
Adjust PIR
Adjust lens angles
23-450
23-045 23-041
44-045 4 x
1
23
1
Bottom view – inside
Adjust sensitivity
Batteries, 1,5V AA
(not included)
Adapter 23-045
123max min
Wireless
frequency (2+3)
+ --
+ --
+ --
When installing
batteries note polarity

3
Sound
settings
Sound
settings
Volume
control
Backdoor
Ch. 2
Frontdoor
Ch. 1
Foto Gong Central
1 2 3 4 1 2 3 4
Set at same frequency
Frequency
PIR
Frequency
Foto Gong Central
1 2 3 41 2 3
+
1 2 3 41 2 3
+
1 2 3 41 2 3
+
1 2 3 41 2 3
+
123
PIR
123
Backdoor
Ch. 2
Frontdoor
Ch. 1

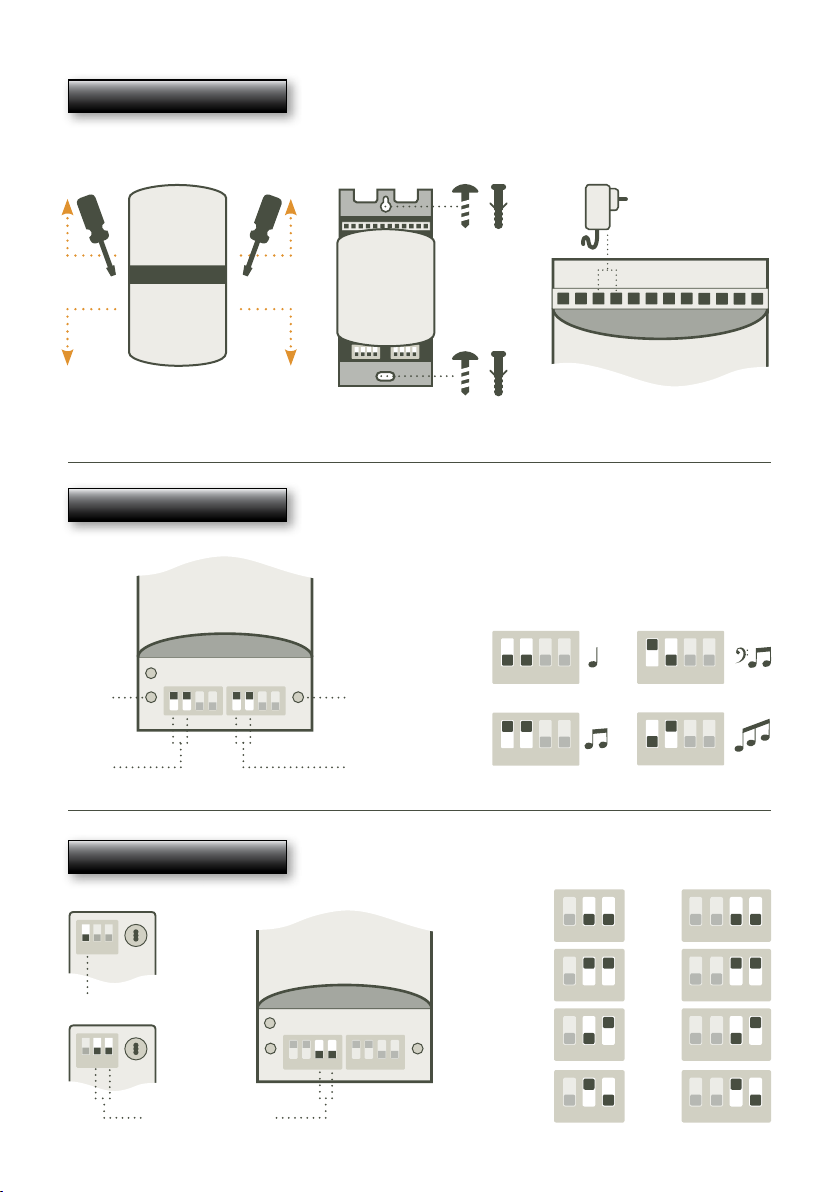

Connections
Adapter
23-041
Adjustment - Frequency
Adjustment - Sound
Foto Gong central
Central 23-450 Inside view
12 3 45678910 11 12
Sound options
Sound 2
(Factory Settings)
(Factory Settings)
Sound 1
1 2 3 4
1 2 3 4
Sound 3
Sound 4
1 2 3 4
1 2 3 4
Front Door Ch. 1
Volume control
Extra speaker

4

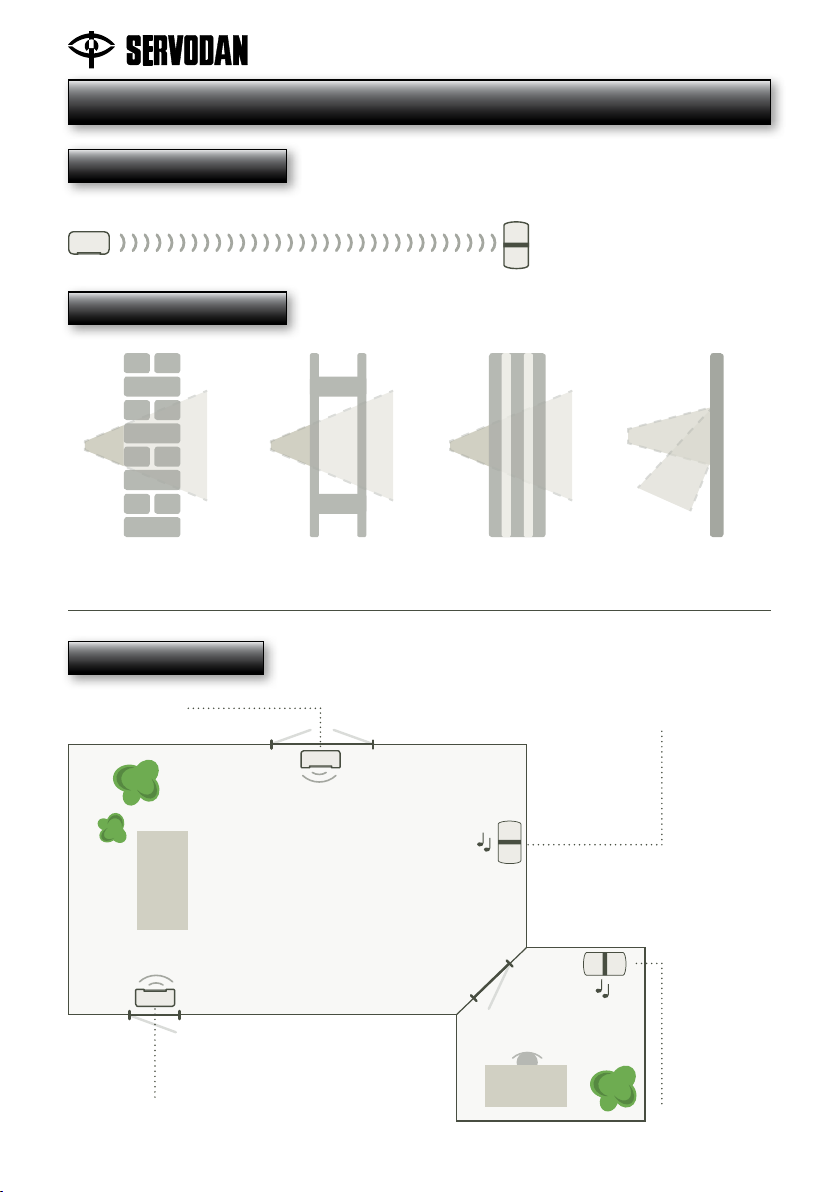

Reduction of RF signal
RF signal range - max
Brick, concrete
loss: 20 to 40%
Wood, plaster walls
loss: 5 to 20%
Reinforced concrete
loss: 40 to 90%
Enclosure in metal
loss: 90 to 100%
Options – accessories
PIR – Front door Ch. 1
PIR – Back door Ch. 2 Foto Gong central
Foto Gong central
Main room
Back room
Max 200 m.

5
1 2 3 4 1 2 3 4
1 2 3 4
Options – accessories
Sound
settings
Sound
settings
Volume
control
Power on
Volume control
Extra speaker
Backdoor
Ch. 2
Frontdoor
Ch. 1
Sound optionsSound settings – 2 x PIR
Channel settings – 2 x PIR
Sound 2
Sound 1 Sound 3
Sound 4
Example – different sounds on front- and backdoor
Frontdoor Ch. 1 Backdoor Ch. 2
1 2 3 4
23-041
Adapter
23-450
/x2
44-045 PIR
Front door Ch. 1
44-045 PIR
Back door Ch. 2 Counter
(optional)
123456789101112
PIR
123
PIR set to Frontdoor Ch. 1
PIR
123
PIR set to Backdoor Ch. 2

6
Teknisk data (Foto Gong – PIR trådløs)
Central 23-450:
Tilslutningsspænding 12 V DC
Tællerudgang NPN open collector
Ic < 50 mA
Vceo < 50 V DC
Impulstid 160 ms
Omgivelsestemperatur 0°….45°C
Relativ luftfugtighed 20 – 65 %
Tæthedsgrad IP 20
Adapter 23-041:
Netspænding 100-240 V AC 50-60Hz
Standby-forbrug <0,2 W
Sekundærspænding 12 V DC, 1000 mA
Tæthedsgrad IP 20
Omgivelsestemperatur 0°…45°C
Adapter 23-045:
Net spænding 100-240 V AC 50-60 Hz
Standby forbrug <0,1 W
Sekunder spænding 5 V DC, 400 mA
Tæthedsgrad IP 20
Omgivelsestemperatur 0°…45°C
Sensor PIR 44-045:
Tilslutningsspænding 5 V DC via adapter 23-045
* Alkaline AA batteri >1500 mAh, 3 stk.
Levetid AA bat. 40 RF pr. dag da 1 år.
Effektforbrug 25 µW
ON puls 50 – 100 ms.
OFF puls 3 sec.
Trådløs rækkevide Frit felt 200 m
Monteringshøjde max. 4 meter.
Relativ luftfugtighed 20 – 65%
Tæthedsgrad IP 20
Omgivelsestemperatur 0°…45°C
* Blande ikke forskellige typer batterier eller nye og gamle batterier.
Der må kun anvendes batterier af samme eller lignende type som anbefalet.
Batterier bør ikke bortskaffes sammen med husholdningsaffald.
www.fotogong.dk
Advarsel:
Indbygning og montering af elektriske apparater må kun foretages af aut. elinstallatør. Ved fejl eller driftforstyrelser kontakt den aut.
elinstallatør. ! Ret til ændringer forbeholdes !

7
Warning:
Installation and assembly of electrical equipment must be carried out by qualified electricians. Contact a qualified electrician in the
event of fault or breakdown. ! Reserving the right to make changes !
Technical data – (Foto Gong - PIR wireless)
Central unit 23-450:
Connection voltage 12 V DC
Counter output NPN open collector
IC < 50 mA,
VCEO < 50 V DC
Pulse time 160 ms
Ambient temperature 0°...45°C
Relative humidity 20 - 65 %
Degree of protection IP 20
Adapter 23-041:
Mains voltage 100-240 V AC 50-60 Hz
Power consumption <0,2 W
Secondary voltage 12 V DC, 1000 mA
Degree of protection IP 20
Ambient temperature 0°...45°C
Adapter 23-045:
Mains voltage 100-240 V AC 50-60 Hz
Power consumption <0,1 W
Secondary voltage 5 V DC, 400 mA
Degree of protection IP 20
Ambient temperature 0°...45°C
Sensor PIR 44-045:
Connection voltage 5 V DC via adapter 23-045
* Alkaline AA batteri >1500 mAh, 3 pcs.
Lieftime AA bat. 40 RF each day, then 1 year
Power consumption 25 µW
Output Transistor
ON pulse 50 - 100 ms
OFF pause 3 sec.
Wireless range 200 m in open range
Installation height max. 4 metres
Relative humidity 20 - 65%
Degree of protection IP 20
Ambient temperature 0°...45°C
* Do not mix batteries of different types or new and old batteries.
Only batteries of same or similar type, as described may be used.
Batteries should not be disposed of with household waste.
www.fotogong.com

8
Achtung:
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Wenden Sie sich bei Störungen bzw. Ausfall
an einen Elektrofachkraft. ! Änderungen vorbehalten !
Technische Daten – (Foto Gong - PIR Drahtlos)
Zentrale 23-450:
Anschlußspannung 12 V DC
Zählerausgang NPN open collector
IC < 50 mA,
VCBO < 50 V DC
Impulsdauer 160 ms
Umgebungstemperatur 0° ... 45°C
Relative Luftfeuchtigkeit 20 - 65 %
Schutzart IP 20
Adapter 23-041:
Netzspannung 100-240 V AC 50-60 Hz
Standby-Verbrauch <0,2 W
Sekundärspannung 12 V DC, 1000 mA
Schutzart IP 20
Umgebungstemperatur 0°C ... 45°C
Adapter 23-045:
Netzspannung 100-240 V AC 50-60 Hz
Standby-Verbrauch <0,1 W
Sekundärspannung 5 V DC, 400 mA
Schutzart IP 20
Umgebungstemperatur 0°C ... 45°C
Sensor PIR 44-045:
Anschlußspannung 5 V DC mit Adapter 23-045
* Alkaline AA Batterien > 1500 mAh, 3 stück.
Lebensdauer AA Bat. 40 RF pro Tag, dann 1 Jahr
Leistungsverbrauch 25 µW
ON-Puls 50 - 100 ms
OFF-Pause 3 Sek.
Reichweite 200 m bei freier sicht
Installationshöhe max. 4 m
Relative Luftfeuchtigkeit 20 - 65%
Schutzart IP 20
Umgebungstemperatur 0° ... 45°C
* Verwenden Sie keine Batterien unterschiedlichen Typs oder alte und neue Batterien.
Es dürfen nur Batterien gleicher oder ähnlicher Typs, wie beschrieben, verwendet
werden.
Batterien sollten nicht zusammen mit normalem Hausmüll entsorgt werden.
www.fotogong.com

9
Avertissement:
L’installation et le montage d’appareils électriques doivent exclusivement être exécutés par un électricien agréé. En cas de défaut
ou de perturbation du fonctionnement, contacter un installateur électricien agréé. ! Sous réserve de modifications !
Caractéristiques techniques (Foto Gong - PIR sans fil)
Central 23-450:
Tension de connexion 12 V DC
Sortie compteur NPN collecteur ouvert
IC < 50 mA,
VCEO < 50 V DC
Temps impulsion 160 ms
Température ambiante 0°- 45°C
Humidité relative 20 - 65 %
Etanchéité IP 20
Adaptateur 23-041:
Tension secteur 100-240 V AC 50-60 Hz
Puissance nécessaire <0,2 W
Tension du secondaire 12 V DC, 1000 mA
Etanchéité IP 20
Température ambiante 0°... 45°C
Adaptateur 23-045:
Tension secteur 100-240 V AC 50-60 Hz
Puissance nécessaire <0,1 W
Tension du secondaire 5 V DC, 400 mA
Etanchéité IP 20
Température ambiante 0°... 45°C
Détecteur PIR 44-045:
Tension de connexion 5 V DC via adaptateur 23-045
* Alkaline AA Batterien > 1500 mAh, 3 pièces.
Lifetime AA piles 40 RF par. jours depuis 1 an.
Puissance nécessaire 25 µW
Impulsion ON 50 - 100 ms
Temporisation OFF 3 sec.
Portée 200 m (sans obstacle)
Hauteur de montage max. 4 mètres
Humidité relative 20 - 65 %
Etanchéité IP 20
Température ambiante 0°- 45°C
* Ne pas mélanger différents types de piles ou des piles neuves et anciennes.
Seules les batteries de type identique ou similaire, tel que décrit peut être utilisé.
Les piles ne doivent pas être jetés avec les ordures ménagères.
www.fotogong.com

10
Tekniska data (Foto Gong - PIR Trådlös)
Central 23-450:
Anslutningsspänning 12 V DC
Räknarutgång NPN open collector,
IC < 50 mA,
VCEO < 50 V DC
Impulstid 160 ms
Omgivningstemperatur 0°...45°C
Relativ luftfuktighet 20 - 65 %
Kapslingsklass IP 20
Adapter 23-041:
Primärspänning 100-240 V AC 50-60 Hz
Egenförbrukning Standby <0,2 W
Sekundärspänning 12 V DC, 1000 mA
Kapslingsklass IP 20
Omgivningstemperatur 0°...45°C
Adapter 23-045:
Primärspänning 100-240 V AC 50-60 Hz
Egenförbrukning Standby <0,1 W
Sekundärspänning 5 V DC, 400 mA
Kapslingsklass IP 20
Omgivningstemperatur 0°...45°C
Sensor PIR 44-045:
Anslutningsspänning 5 V DC via adapter 23-045
* Alkaline AA batteri >1500 mAh, 3 stk.
Livslängd AA-bat. 40 RF per. dagar sedan 1 år.
Egenförbrukning 25 µW
ON puls 50 - 100 ms.
OFF paus 3 sekunder
Räckvidd 200 m (öppen yta)
Installationhöjd max. 4 meter.
Relativ luftfuktighet 20 - 65 %
Kapslingsklass IP 20
Omgivningstemperatur 0°...45°C
* Blanda aldrig olika batterityper. Blanda inte heller nya batterier med gamla.
Endast rekommenderade batterier av samma eller likvärdig batterityp får användas.
Batterier får inte slängas i hushållssoporna.
www.fotogong.dk

11
Technische gegevens (Foto Gong - PIR - Draadloze)
Centrale 23-450:
Aansluitspanning 12 V DC
Telleruitgang NPN open collector
IC < 50 mA,
VCBO< 50 V DC
Inpulsduur 160 ms
Omgevingstemperatuur 0° ... 45°C
Relatieve luchtvochtigheid 20 - 65 %
Standby- verbruik ca. 4 W
Beschermingsklasse IP 20
Adapter 23-041:
Netspanning 100-240 V AC 50-60 Hz
Eigen verbruik <0,2 W
Secundairspanning 12 V DC, 1000 mA
Beschermingsklasse IP 20
Omgevingstemperatuur 0°C ... 45°C
Adapter 23-045:
Netspanning 100-240 V AC 50-60 Hz
Eigen verbruik <0,1 W
Secundairspanning 5 V DC, 400 mA
Beschermingsklasse IP 20
Omgevingstemperatuur 0°C ... 45°C
Sensor PIR 44-045:
Aansluitspanning 5 V DC via adapter 23-045
* Alkaline AA batteri >1500 mAh, 3 stk.
Leven AA-bat. 40 RF bij dagen sinds 1 jaar.
Eigenvermogen 25 µW
ON-Puls 50 - 100 ms
OFF-Puls 3 Sek.
Range 200 m (open veld)
Installatiehoogte max. 4 m
Relatieve luchtvichtigheid 20 - 65%
Beschermingsklasse IP 20
Omgevingstemperatuur 0° ... 45°C
* Niet gelijktijdig batterijen van verschillende soorten of oude en nieuwe batterijen.
Alleen batterijen van hetzelfde of soortgelijk type als beschreven mag worden gebruikt.
Batterijen dienen niet met het huishoudelijk afval verwijderd.
www.fotogong.com

Servodan A/S
Stenager 5
DK-6400 Sønderborg
Denmark
[email protected]
tel. [phone]
fax [phone]
www.servodan.dk
33Y450_03_R3_130212KOE
