Sharp AN-52AG1 User manual
11
11
1
ENGLISH
DEUTSCH FRANÇAIS
ESPAÑOL 日本語
AN-52AG1
液晶カラーテレビ用壁掛け金具
LCD Color TV Wall-Mount Bracket
Téléviseur couleur LCD et le support de
montage au mur
Wandhalter für LCD-Farbfernsehgerät
Ménsula de montaje el TV color de cristal
líquido en la pared
取扱説明書
OPERATION MANUAL
MODE D’EMPLOI
BEDIENUNGSANLEITUNG
MANUAL DE MANEJO
ご注意：本製品（SHARP,AN-52AG1）は、下記の SHARP 製液晶テレビ専用のものです。
これ以外の製品とともに使用すると、事故を引き起こすおそれがあります。
CAUTION：
Thisproduct(SHARP,AN-52AG1)isonlytobeusedfortheSHARPLCDTVasfollows.
Usingthebracketforanotherproductcouldcauseanaccident.
2
目次
3
安全に正しくお使いいただくために
■お買いあげありがとうございました
ご使用の前にこの取扱説明書をよくお読みください。特に「安全に正しくお使いいただくために」は必ず
お読みください。お読みになったあとは、いつでも取り出せる場所に必ず大切に保管してください。
この取扱説明書および商品には、安全にお使いいただくためにいろいろな表示をしていま
す。その表示を無視して誤った取り扱いをすることによって生じる内容を、次のように区
分しています。内容をよく理解してから本文をお読みになり、記載事項をお守りください。
図記号の意味
警告人が死亡または重傷を負うおそれがある内容を示しています。
注意
人が傷害を負ったり財産が損害を受けるおそれがある内容を示しています。
記号は、してはいけないことを表しています。
■取り付け方法、取り付け方向は、この説明書に従って施工してください。落下に
よるケガや破損の原因となります。
■
取り付け工事は、確実な作業が必要ですので、販売店や工事店にご相談ください。
■取り付けの際には、金具等に指などをはさまないようにご注意ください。
■取り付ける壁面は十分な強度があることを確認してください。（壁に補強材の入っ
ている部分に取り付けてください）
■取り付け金具には他の荷重をかけないでください。落下によるケガや破損の原因
となります。
■取り付け部品の改造・変更は行わないでください。落下によるケガや破損の原因
となります。
安全のため特に注意してください
警告
注意
湿気やほこりの少ない場所へ
●液晶カラーテレビのキャビネットの
通風孔をふさがないでください。通
風孔をふさぐと内部に熱がこもり、
火災の原因となることがあります。
●
次のような使い方はしないでください。
押し入れ、本箱など風通しの悪い狭
い所に設置する。設置した液晶カ
ラーテレビにテーブルクロスなどを
掛ける。
風通しのよい場所へ
●液晶カラーテレビは、湿気やほこり
の多い場所に設置しないでくださ
い。火災・感電の原因となることが
あります。
●液晶カラーテレビは、調理台や加湿
器のそばなど、油煙や湯気が当たる
ような場所に設置しないでくださ
い。火災・感電の原因となることが
あります。
・・・・・・・
日本語
4
外形寸法図
◎工事店様へ
・お客様の安全のため、取り付け場所の強度
には、液晶カラーテレビと壁掛け金具の荷
重に耐えるよう十分注意のうえ、設計施工
を行ってください。
・作業は必ず 2 名以上で行ってください。
・壁用金具に対する壁取付ねじは同梱されて
いません。壁に適合する市販のねじを選定
ください。
必ずお守りください
液晶カラーテレビの設置には特別な技術
が必要ですので、必ず専門の取り付け工
事業者へご依頼ください。お客様による
工事は一切行わないでください。取り付
け不備、取り扱い不備による事故、損傷に
ついては、当社は責任を負いません。
35
35
7070
299.6
265
9
55555555
430
555555
17-φ6.5
265
294
9
1055555555
410
55555515
19
160
215
310
40
4-φ4.5
4-φ15
4-φ12
256
422.4
44.1
70 70
9797
5
質量表(単位：kg)
●壁取付用ねじ（市販品）16 〜 20 本
取り付けの際は、販売店や工事店に必ずご相談ください。
●孔あき硬貨（5 円玉）などのおもりをつけた糸●画びょう等のピン
●クッション、やわらかい布など●工具（プラスドライバー）
●液晶カラーテレビには視野角（映像が正しく見える範囲）があります。
ほぼ正面がもっとも正しく見える位置です。よくご覧になる姿勢や目
線、視聴範囲に合わせて設置位置を決めてください。
・取り付け強度の不十分、または取り付け不備が原因で液晶カラーテレビが落下する等に対す
る責任は、当社では一切負いかねますのでご了承ください。
※ねじの M5 はねじ部の径が
5mm であることを表します。
※使用しないねじも保管してください。
本体金具ユニットＡ･･･1 個
取扱説明書（本書）
※垂直設置用に組み立て済み
ねじ A M5
長さ：8mm（4 本）
ねじ C M4
長さ：6mm（6 本）
設置位置について
ご用意ください
ねじ B M6
長さ：12mm（4 本）
本体金具ユニットＢ･･･1 個
本体金具ユニットB用
補助金具･･･1 個
壁掛け金具固定用及び本体金具
ユニット B 補助金具固定用
本体金具ユニット
A・B 固定用
テレビ取付用
日本語

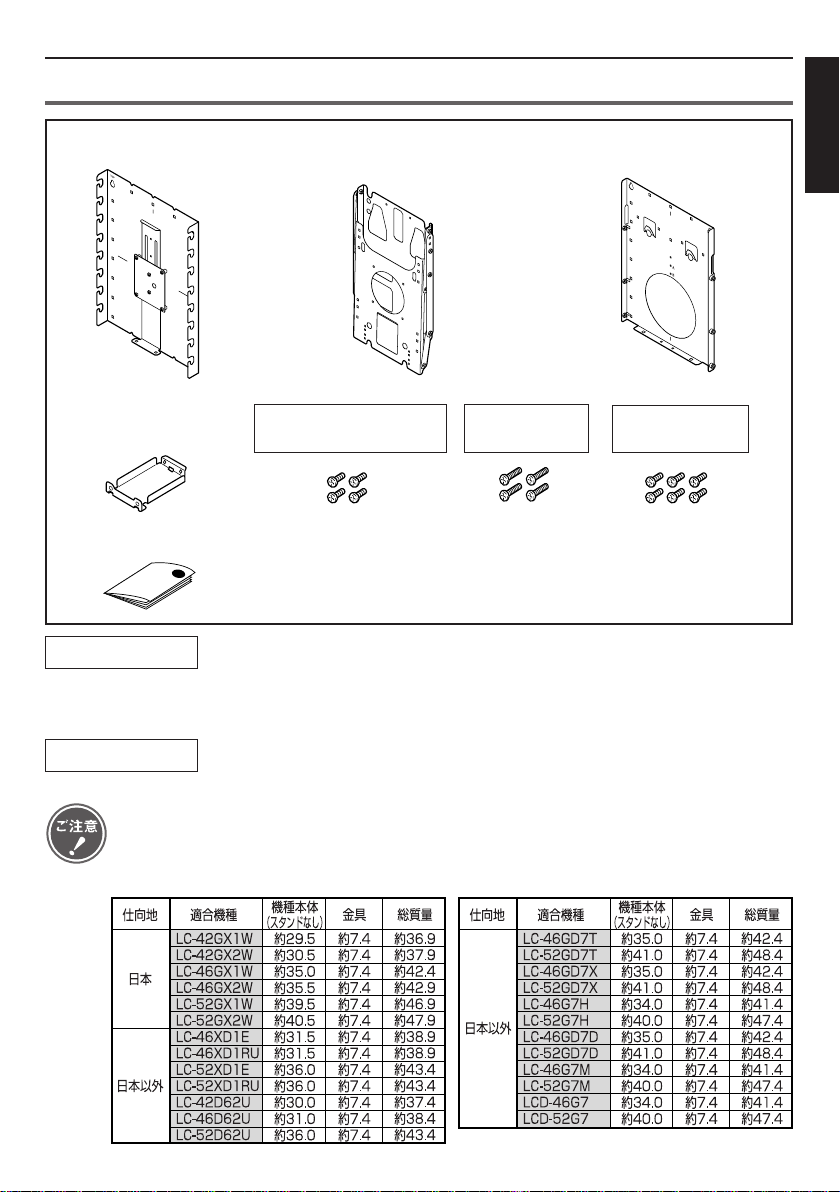

同梱品
壁用金具･･･1 個
6

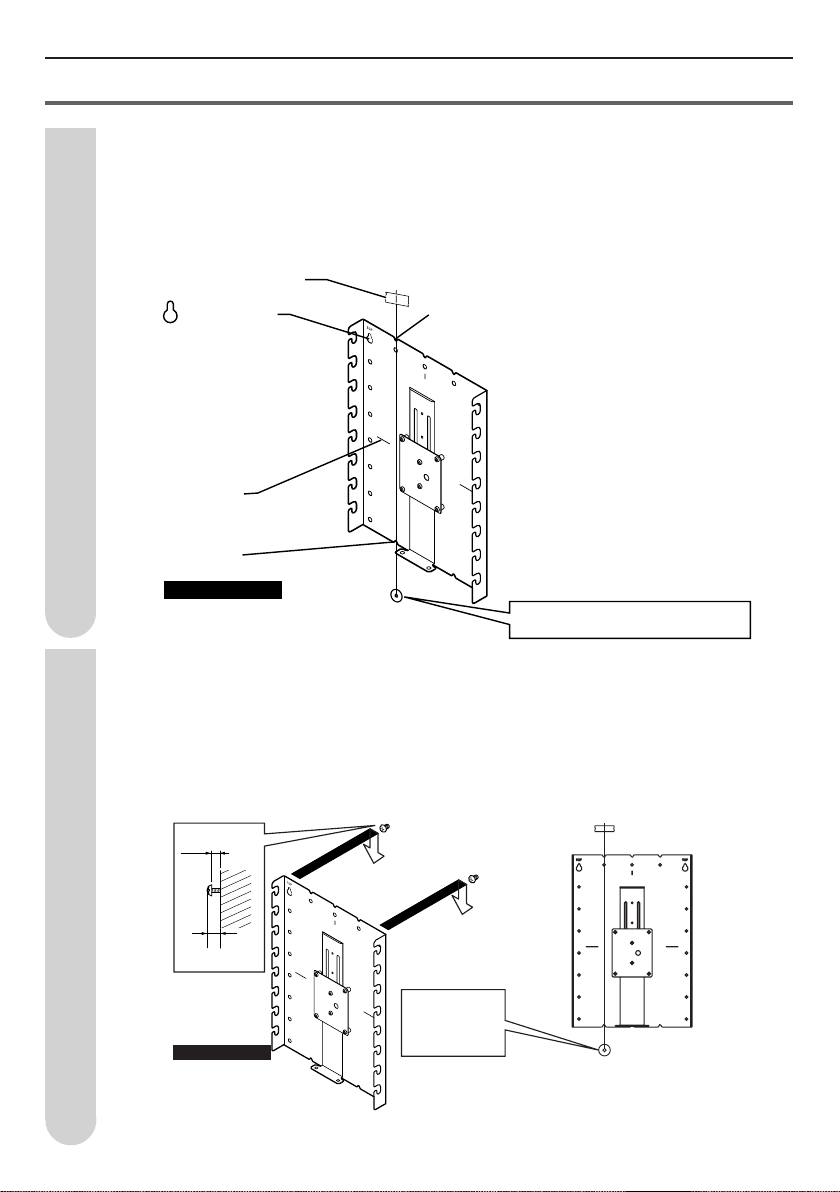

壁用金具を壁に取り付ける
1壁用金具を設置する場所を決める
ご用意いただいた5円玉付きの糸を使って、壁用金具の垂直を合わせます。
垂直位置は、壁用金具左右いずれかのV字みぞで確認します。
2ヶ所のねじ孔の位置に、エンピツ等で印をつけます。
ねじを仮止めする
一旦壁用金具を壁から離し、壁につけたねじ孔のマーク位置に市販のねじ（2本）を仮止
めします。このとき、ねじ頭は、壁用金具が掛けられるよう壁から4ミリ以上浮いた状態
にします。取り付けたねじに壁用金具を掛け、左右に傾いていないか確認後、しっかりと
ねじを締めます。残りのねじ孔にも市販のねじ（14〜18本）を使って止めます。
2
手順1で使用した
おもりをつけた糸
を使って、垂直の
確認をします。
8.5mm以下
4mm以上
壁
壁
同梱品：壁用金具
※ねじ頭の高さは8.5ミリ以下のものをご使用ください。
セロハンテープなど
ケガキ線
テレビ画面のセンターを
あらわしています
V字みぞ
形状のねじ孔
ねじ孔に合わせて、
エンピツなどで背面の
壁に印をつけます
V字みぞ
垂直基準線（V字みぞ）と糸が重なる
ようにして水平・垂直を合わせます
同梱品：壁用金具
7

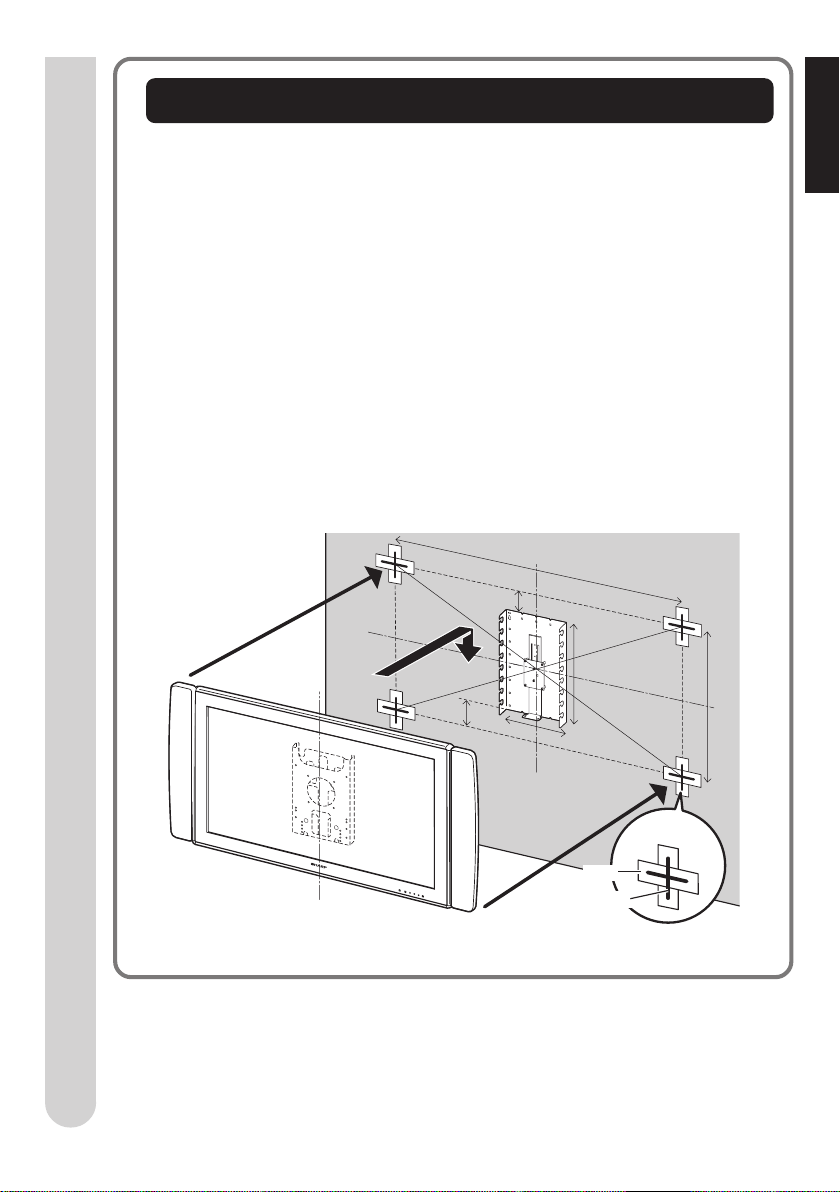

壁掛け設置のしかた
1
2
3
4
5
壁の目印
テープ
寸法の目印
日本語
8
壁用金具側面の高さ表記について
+5
-5
0
0
+5
-5
9

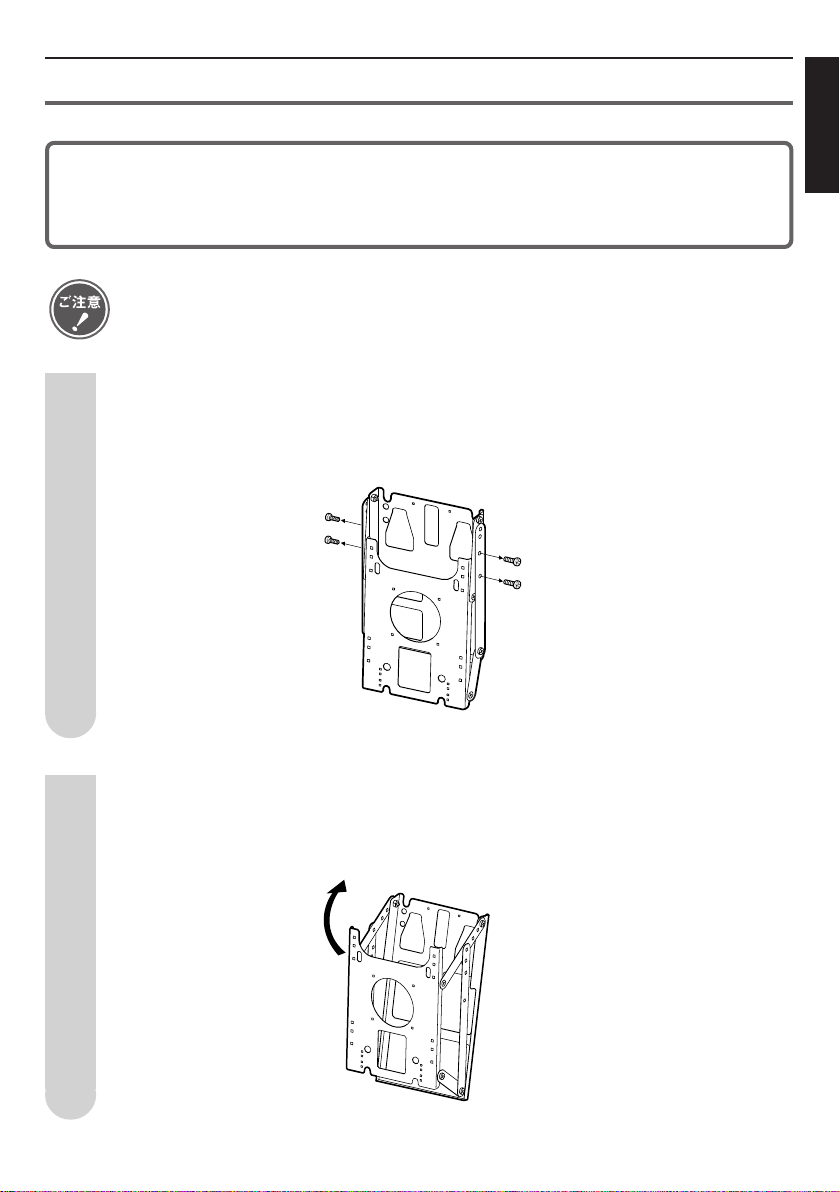

本体金具ユニットＡの角度を設定する
垂直設置用のねじを外す
壁掛け金具ユニットは、梱包状態では垂直設置用（0°）に組み立てられており、斜め設
置の場合は以下の手順で設置角度の設定が必要です。
（0°／5°／10°／15°／20°／の5つの角度に設定可能です。）
・壁掛け金具ユニットの角度調整の際、指などをはさまないようにご注意ください。
1
2本体金具ユニットＡを開く
日本語
10
本体金具ユニットＡの角度を設定する（つづき）
4
ねじ孔を設定する角度にあわせる
20
0 15
5 10
10
20
5
0
15
3
10 5
5
0
5
15
0
20
0゜ 5゜ 10゜ 15゜ 20゜
10 5
0
15
10
20
0
20
0
10
10
10
10
20
5
0
15
10
20
5
0
15
10
20
5
0
15
15
15
10
20
5
0
15
20
5
0
15
20
20
015
510
10
20
5
0
15
手順 1 で外した 4 本のねじのうち 2 本を使い、ねじを締める
11

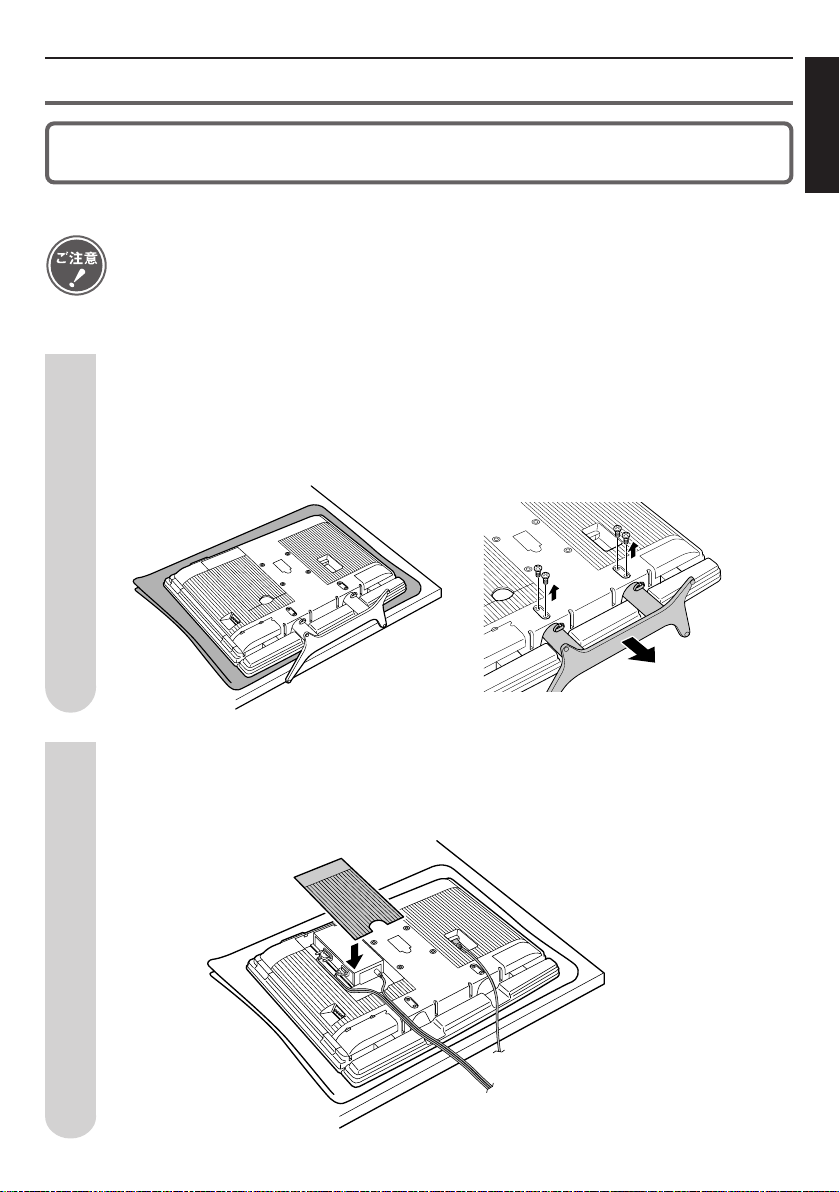

本体金具ユニットＡを液晶テレビに取り付ける
52V型液晶カラーテレビ（LC-52ＧＸ1W、LC-52ＧＸ2W）の場合、以下の手順で取り
付けます。
・壁掛け金具ユニットを液晶カラーテレビに取り付ける作業は、液晶カラーテレビの背面を上
側にして、やわらかい布やクッションなどの上に置いて行ってください。
・52型は立てた状態でもスタンドを外すことができますが、壁掛け金具が取り付けやすい寝か
せた状態での取り外し方を説明しています。
・テレビを起こすときは、スピーカー部分を持たないようにしてください。故障の原因となる
ことがあります。
1テーブルスタンドを外す
テーブルスタンドを止めているねじ（4本）を外し、テーブルスタンドを外します。
（矢印方向に引いてから外します）
取り外したスタンド固定ねじ（4本）は保管してください。
ケーブルの処理をする
端子カバーを外し、ケーブルの配線をしたうえで再びカバーを取り付けます。
2
日本語
12
本体金具ユニットＡを液晶テレビに取り付ける（つづき）
本体金具ユニットＡを取り付ける
z
xB
3
13
本体金具ユニットＡの角孔に本体金具ユニットＢのフック部を差し込む
本体金具ユニットＢを本体金具ユニットＡに取り付ける
付属のねじ C（M4、長さ 6mm）6 本で本体金具ユニットＡと本体金具
ユニット B を固定する
1
2
本体金具ユニット B に本体金具ユニットＢ補助金具のねじ孔をあわせ、
付属のねじ A（M5、長さ 8mm）2 本で固定する
3
日本語
14
壁用金具結合レバーを設定する
壁用金具結合レバーから、ねじ（M4、長さ 6mm）を 2 本外す
1
2壁用金具結合レバーの高さを調整し、設定したい高さにレバーを合わせ、
手順１で外したねじ（M4、長さ 6mm）を 2 本止める
・下記手順 1 と 2 は必ず行ってください。壁用金具結合レバーを固定しなければ、液晶カラー
テレビが落下してケガの原因となります。
・壁用金具結合レバーのねじは、出荷時は＋ 5cm に設定されています。
〈上 5cm〉 〈0 設定〉 〈下 5cm〉
＋5表示
（緑色）
0表示
（黄色）
−5表示
（青色）
+5
0
-5
15

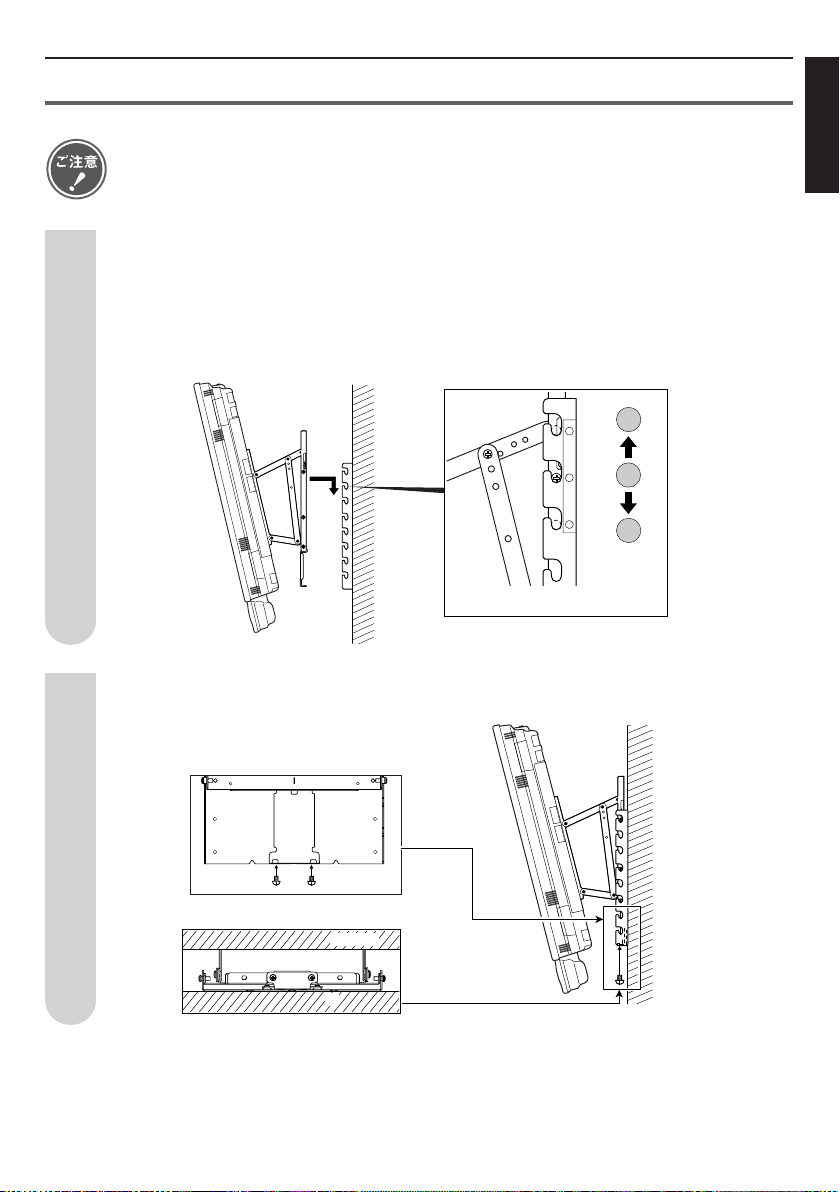

液晶カラーテレビを壁に取り付ける
・壁用金具への取り付けは必ず 2 人以上で行ってください。
・下記手順 1 と 2 は必ず行ってください。手順 1 のみでの設置は液晶カラーテレビが落下して
ケガの原因となります。
1液晶カラーテレビに取り付けた本体金具ユニットを、壁用金具に取り付ける
2
+5
-5
0
0
+5
-5
（緑）
（黄）
（青）
凸ピンの引っかかりを確認
壁
液晶テレビ
本体金具ユニットと壁用金具の結合レバーをねじで固定する
（必ず実施してください。）
日本語
16
修理・お取扱い・お手入れについてのご相談ならびにご依頼は、
お買いあげの販売店へご連絡ください。
転居や贈答品などで、保証書記載の販売店にご相談できない場合は、下記窓口にご相談ください。
● 製品の故障や部品のご購入に関するご相談は .................... 修理相談センター へ
● 製品のお取扱い方法、その他ご不明な点は ........................ お客様相談センター へ
修理相談センター
● 修理相談センター（沖縄・奄美地区を除く）
0570-02-4649
◎ 持込修理および部品購入のご相談
担当地域 拠 点 名 電話番号 郵便番号 所 在 地
地区別窓口一覧
お客様ご相談窓口のご案内
17
担当地域 拠 点 名 電話番号 郵便番号 所 在 地
広島サービスセンター
082-874-8149
〒731-0113
広島市安佐南区西原2-13-4
高松サービスセンター
087-823-4901
〒760-0065
高松市朝日町6-2-8
福岡サービスセンター
092-572-4652
〒816-0081
福岡市博多区井相田2-12-1
那覇サービスセンター
098-861-0866
〒900-0002
那覇市曙2-10-1
中国地区
四国地区
九州地区
沖縄･奄美地区
地区別窓口一覧（つづき）
■ 受付時間 ＊月曜〜土曜：午前9時〜午後6時
＊日曜・祝日：午前10時〜午後5時 （年末年始を除く）
● FAX送信される場合は、お客様へのスムーズな対応のため、形名やお問い合わせ内容のご記入をお願いい
たします。
● 所在地・電話番号などについては変更になることがありますので、その節はご容赦願います。（06.08）
日本語
Contents
To Ensure Safe and Correct Use.............................................. E-1
Outside dimension drawing ...................................................... E-2
Accessories packaged with the TV .......................................... E-3
Installing the based bracket to the wall .................................... E-4
Adjusting the Angle of Main bracket unit A............................... E-7
Mount main bracket unit A to the LCD television ..................... E-9
Mount main bracket unit B to the main bracket unit A ............ E-11
Set the wall-mount bracket connection lever .......................... E-12
Installing the LCD color TV on the wall .................................. E-13
E-1
ENGLISH
The symbol means something that should not be done.
• Do not install the LCD color TV in a
location with high humidity and
much dust. Doing so could result in
fire or electric shock.
• Do not place the LCD color TV
where it will come into contact with
oily smoke or steam, such as near
a cooking range or humidifier.
Doing so could result in fire or
electric shock.
To Ensure Safe and Correct Use
• Thank you for purchasing a SHARP product.
Before using the product, please be sure to read this operation manual carefully. In particular, be sure to
read the section “To Ensure Safe and Correct Use.” After reading the manual, keep it in a convenient
location where it can be accessed at any time.
This operation manual and the product use various displays and labels to ensure safe use. Ignoring
these displays and labels and incorrectly using the product could have results as classified below.
Please read the following warning symbol information before reading the rest of this section, and be
sure to strictly observe all instructions.
Meaning of symbol
Warning:
Not following these instructions could result in death or serious injury.
Caution:
Not following these instructions could result in injury or property damage.
• Follow the instructions in this manual regarding the installation method and installation
orientation. Not following these instructions could results in injury or damage from falling parts.
• Accurate work is required for the installation work, so please have it done by the dealer or
qualified contractor.
• During installation, be careful not to pinch your fingers in the fixture, etc.
• Make sure the installation wall is sufficiently strong to support the weight of the TV. (Attach the
fixtures to the reinforcing material in the walls.)
• Do not apply any other loads to the installation fixtures. Doing so could cause the TV to fall
causing injury and damage.
• Do not modify or change the installation parts. Doing so could cause the TV to fall causing
injury and damage.
Special Precautions for Safety
Warning
Caution
Install in a location with low humidity and little dust
• Do not plug the air passage holes in
the LCD color TV cabinet. Plugging
the air passage holes could trap heat
inside the cabinet, causing a fire.
• Do not use the cabinet as follows.
Do not place the cabinet in a place
with poor air circulation, such as in a
closet or bookcase. Do not place a
drop cloth, etc., on the installed LCD
color TV.
Install in a well-ventilated area
E-2
Main bracket unit A
Based bracket
Please strictly observe the following.
Special skill is required to install the LCD color
TV, so please have it installed by a contractor
specializing in such installation. The customer
should not attempt to install the TV. Sharp shall
not be responsible for improper installation or
any accidents, damage, or injury resulting from
improper installation.
To the contractor
• To ensure the safety of the customer, conduct the
design so that the strength of the installation
location is sufficiently strong to support the weight
of the LCD color TV and the wall-mount bracket.
• Be sure to use two or more people to conduct the
work.
• The wall installation screws for the wall-mount
brackets are not included with the fixtures. Select
off-the-shelf screws that match the wall.

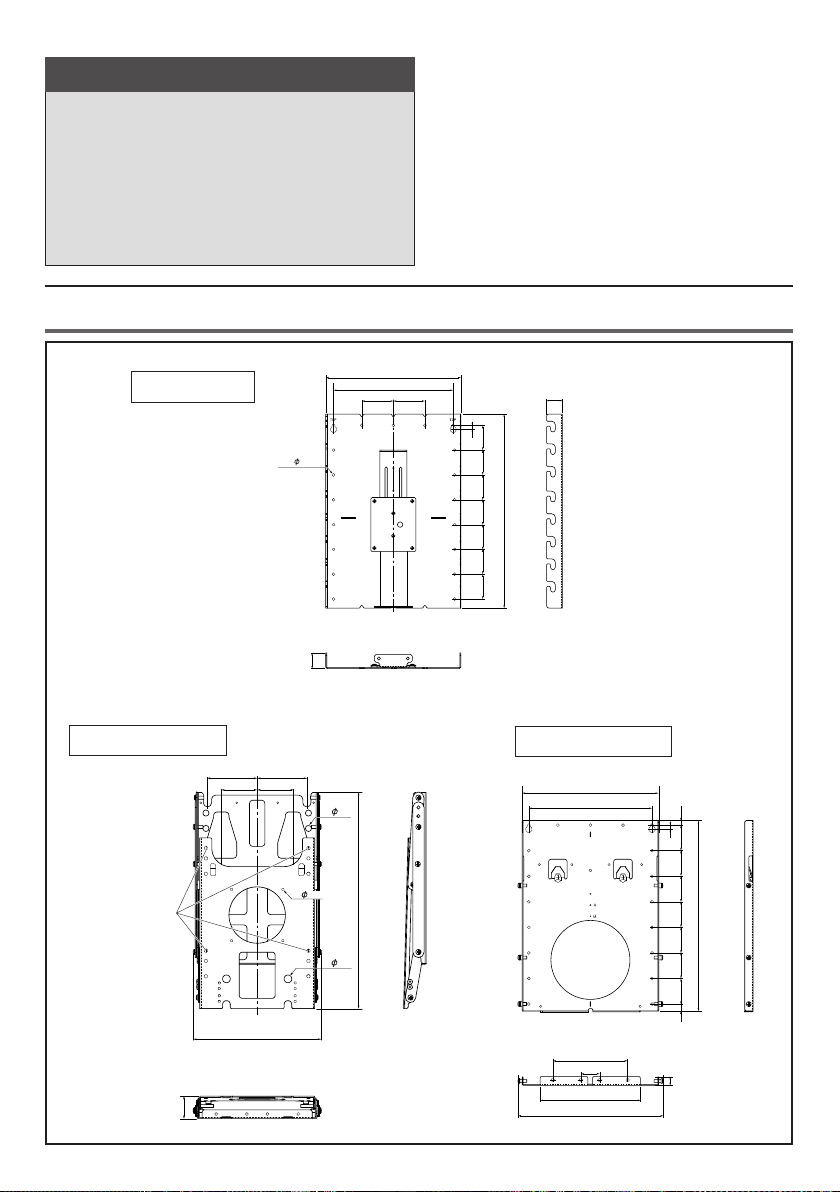

Outside dimension drawing
Main bracket unit B
265
294
91055555555
410
55555515
19
160
215
310
40
4- 4.5
4- 15
4- 12
256
422.4
44.1
70 70
9797
Use these
installation holes
when attaching
bracket unit A to
the television.
“A” is stamped on
the back of these
holes.
35
35
7070
299.6
265
9
55555555
430
555555
6.517-
