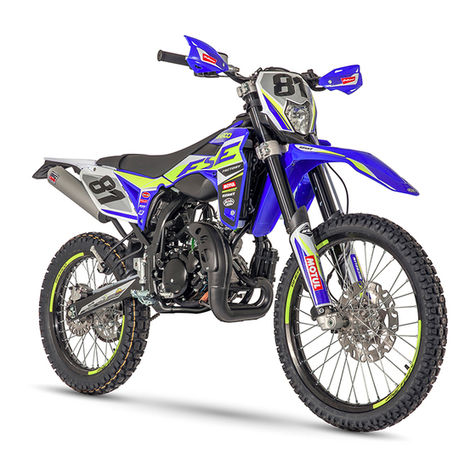

Sherco 50 se User manual

MANUEL DU PROPRIÉTAIRE I OWNER’S MANUAL I MANUAL DE PROPIETARIO I HALTER-HANDBUCH

INDEX

n FRANÇAIS P. 2

n ENGLISH P. 4 8

n ESPAÑOL P. 9 4

n DEUTSCH P. 140

FRANÇAIS

INTRODUCTION

Désire vous remercier de la confiance que vous

lui avez témoignée en achetant un de ses produits.

Vous voici propriétaire d’une SHERCO 50. Tous les plaisirs de la conduite

vous sont promis si vous suivez les conseils et instructions que SHERCO

a consigné dans ce manuel, ainsi que le respect de la législation routière.

n Ce manuel explique le fonctionnement, l’inspection, l’entretien de base et la

mise au point de votre SHERCO. Si vous avez des questions à poser à propos

de ce manuel ou de votre machine, vous devez prendre contact avec votre

concessionnaire SHERCO : www.sherco.com / rubrique “Réseau”

n Prenez soin de lire attentivement et dans son intégralité ce manuel avant

d’utiliser votre machine.

n Afin de conserver votre SHERCO dans un parfait état, pendant

de nombreuses années, assurez-lui tous les soins et entretiens décrits dans le

manuel.

(Le véhicule que vous avez acheté peut être légèrement différent du véhicule présenté

dans ce manuel.)

n SHERCO se réserve le droit de faire toutes modifications sans préavis

Cachet concessionnaire

Numéro de clef de contact (☛schéma ci-contre)

Numéro de clef de l'antivol de direction (☛schéma ci-contre)

Numéro de série du véhicule (☛p.8)

Enregistrement des numéros de série

Enregister dans leurs emplacements respectifs les numéros de série du véhicule

FRANÇAIS

AVERTISSEMENT

Il est recommandé, au bout de la première

ou de la seconde heure d’utilisation,

de contrôler tous les serrages avec une attention

particulière pour :

Couronne

n Vérifier la fixation correcte des tés de fourche

n Leviers/étriers/disque des freins avant/arrière

n Vérifier le serrage correct des plastiques

n Fixation moteur

n Fixation amortisseur/Bras oscillant

n Rayon/moyeux roue

n Cadre arrière

n Raccords de tuyauteries

n Tension de la chaîne

50 SE-SM

SOMMAIRE

CHAP. 1 GÉNÉRALITÉS ........................................................................................................8

Données d’identification du véhicule.........................................................................................8

Identification du cadre.........................................................................................................8

Identification du moteur.......................................................................................................8

Éléments principaux............................................................................................................9

Caractéristiques techniques....................................................................................................10

Dimensions véhicule .........................................................................................................10

Pneumatiques...................................................................................................................10

Contenances ....................................................................................................................11

Suspension avant .............................................................................................................11

Suspension arrière ............................................................................................................11

Frein avant........................................................................................................................12

Frein arrière.......................................................................................................................12

Moteur..............................................................................................................................12

Carburation.......................................................................................................................13

Système électrique .................................................................................................................14

Schéma électrique ............................................................................................................14

Connecteurs / Faisceaux annexes ....................................................................................15

Lubrifiants et liquides conseillés ..............................................................................................16

CHAP. 2 UTILISATION DU VÉHICULE ...............................................................................17

Éléments principaux ...............................................................................................................18

Bouchon du réservoir........................................................................................................18

Robinet carburant.............................................................................................................18

Bouchon du réservoir huile mélangeur ..............................................................................19

Starter ..............................................................................................................................19

Levier d’embrayage ..........................................................................................................20

Commutateur gauche.......................................................................................................20

Levier de frein avant et poignée de gaz .............................................................................20

Levier de vitesses .............................................................................................................20

Pédale du frein..................................................................................................................21

Pédale de démarrage........................................................................................................21

Béquille latérale.................................................................................................................21

Les clefs ...........................................................................................................................22

Bloc de direction...............................................................................................................22

Mode d’emploi du compteur de vitesse................................................................................. 23

Mesure de la roue.................................................................................................................. 24

Pile .........................................................................................................................................24

Contrôles avant et après usage ..............................................................................................25

Rodage ..................................................................................................................................25

Approvisionnement en carburant............................................................................................26

Approvisionnement huile mélangeur .......................................................................................27

Démarrage .............................................................................................................................27

Arrêt du moteur ......................................................................................................................27

FRANÇAIS

SOMMAIRE (SUITE)

CHAP. 3 RÉGLAGES............................................................................................................28

Réglage freins.........................................................................................................................28

Frein avant........................................................................................................................28

Frein arrière.......................................................................................................................28

Réglage levier de l’embrayage ..........................................................................................29

Réglage du ralenti.............................................................................................................29

Réglage jeu gaz......................................................................................................................29

CHAP. 4 CONTRÔLES ET ENTRETIEN..............................................................................30

Légende symboles .................................................................................................................31

Huile de transmission..............................................................................................................31

Contrôle............................................................................................................................31

Remplacement .................................................................................................................31

Liquide de refroidissement......................................................................................................32

Frein avant..............................................................................................................................33

Contrôle du niveau liquide du frein avant ...........................................................................33

Contrôle des plaquettes du frein avant ..............................................................................34

Frein arrière ............................................................................................................................34

Contrôle du niveau liquide du frein arrière..........................................................................34

Contrôle des plaquettes du frein arrière.............................................................................35

Filtre à air................................................................................................................................36

Bougie....................................................................................................................................37

Carburateur............................................................................................................................38

Vidange du bac carburateur..............................................................................................38

Contrôle et réglage du jeu à la direction ..................................................................................39

Pneumatiques ........................................................................................................................39

Chaîne....................................................................................................................................40

Contrôle et régulation tension de la chaîne........................................................................40

Feu avant ...............................................................................................................................41

Remplacement de l’ampoule du feu avant ........................................................................41

Feu arrière ..............................................................................................................................41

Nettoyage du véhicule ............................................................................................................42

Longue inactivité du véhicule ..................................................................................................43

Entretien périodique................................................................................................................44

Démontage et remontage de la selle.......................................................................................45

Recherche de la panne...........................................................................................................46

50 SE-SM

Conseils pour l'utilisation du véhicule

n Le véhicule doit être obligatoirement pourvu de : plaque d’immatriculation, carte grise,

vignette d'assurance.

n Toute modification apportée au moteur ou aux autres organes est sévèrement sanctionnée

par la loi et entraîne la saisie du véhicule.

n Pour sauvegarder votre vie et celle des autres, il est recommandé de conduire avec

prudence, de porter le casque de sécurité et de garder les feux de croisement allumés.

n Ne pas rester assis sur le véhicule reposant sur la béquille.

n Ne pas mettre le moteur en marche dans une pièce close.

n Respecter le code de la route.

n Toujours porter des équipements de protection homologués.

n Voyager toujours avec les feux de croisement allumés.

n Toujours garder propre la visière de protection.

n Ne pas porter de vêtements flottants..

n Ne pas rouler avec des objets pointus ou fragiles dans les poches.

n Régler correctement les miroirs rétroviseurs.

n Toujours conduire assis avec le deux mains sur le guidon et les pieds sur les cale-pieds.

n Ne pas rouler de front avec d’autres véhicules.

n Ne pas remorquer ou se faire remorquer par d’autres véhicules.

n Toujours maintenir les distances de sécurité.

n Ne pas partir avec le véhicule sur béquille.

n Cabrages, lacets et zigzags sont très dangereux pour le pilote, les autres et le véhicule.

n Sur route sèche et sans gravillon ni sable, utiliser les deux freins. L’utilisation d’un seul frein

peut provoquer des glissades dangereuses et incontrôlables.

n En cas de freinage, utiliser les deux freins pour avoir un arrêt du véhicule sur une distance

plus réduite.

n Sur la chaussée mouillée et en tout terrain, il est recommandé de conduire avec prudence et

à une vitesse modérée: utiliser les freins plus doucement.

ATTENTION

Les modifications ou transformations au cours de la période de garantie dégagent le constructeur

de toute responsabilité et annulent la garantie.

CONDUIRE EN SÉCURITÉ

FRANÇAIS

Conseils pour l'utilisation du véhicule

SYMBOLOGIE

SÉCURITÉ/ATTENTION

Ne pas respecter les consignes signalées par ce symbole peut représenter un danger

pour la personne.

INTÉGRITÉ DU VÉHICULE

Ne pas respecter les consignes signalées par ce symbole peut provoquer de graves

endommagements au véhicule et la cessation de la garantie.

DANGER LIQUIDE INFLAMMABLE

LIRE ATTENTIVEMENT LE MANUEL D’UTILISATION ET D’ENTRETIEN.

OBLIGATION DE REVÊTIR DES PROTECTIONS

Utiliser le véhicule en revêtant des vêtements et des chaussures de protection.

DANGER D’EMPOISONNEMENT

OBLIGATION DE REVÊTIR DES GANTS DE PROTECTION

Pour effectuer les opérations décrites, utiliser des gants de protection.

INTERDICTION DE MANIPULER DES FLAMMES LIBRES

OU TOUTE AUTRE SOURCE D’ALLUMAGE INCONTRÔLÉ

INTERDICTION DE FUMER

INTERDICTION D’UTILISER UN TÉLÉPHONE MOBILE

DANGER DE SUBSTANCES CORROSIVES

Les liquides signalés par ce symbole sont fortement corrosifs: manipuler avec soin.

50 SE-SM

CHAP.1 GÉNÉRALITÉS

DONNÉES D’IDENTIFICATION

DU VÉHICULE

IDENTIFICATION DU CADRE

Le numéro du châssis est gravée

sur la colonne de direction, côté droit (A).

TABLE DES MATIÈRES
