Shure ALTA PGA181-XLR User manual

© 2015 Shure Incorporated
27A27346 (Rev. 2)
PGA181
USER GUIDE
Le Guide de l’Utilisateur
Guia del Usuario
Guida dell’Utente
Руководство пользователя
Bedienungsanleitung
日本語
繁體中文
Manual do Usuário
사용자 가이드
Panduan Pengguna
WIRED MICROPHONE
PG ALTA SERIES
TM

3
PGA181
Congratulations on the purchase of a new Shure PG Alta
series microphone. The PG Alta series delivers professional
quality audio at an affordable price, with solutions for
capturing nearly any source, including voice, acoustic
instruments, drums, and amplified electric instruments.
Suitable for live and studio applications, PG Alta microphones
are built to last, and meet the same rigorous quality testing
standards that make all Shure products trustworthy and
reliable.
General Rules for Use
• Do not cover any part of the microphone grille with your
hand, as this will adversely affect microphone performance.
• Aim the microphone toward the desired sound source
(such as the talker, singer, or instrument) and away from
unwanted sources.
• Place the microphone as close as practical to the desired
sound source.
• Work close to the microphone for extra bass response.
• Use only one microphone to pick up a single sound source.
• For better gain before feedback, use fewer microphones.
• Keep the distance between microphones at least three
times the distance from each microphone to its source
(“three to one rule”).
• Place microphones as far as possible from reflective
surfaces.
• Add a windscreen when using the microphone outdoors.
• Avoid excessive handling to minimize pickup of mechanical
noise and vibration.
Connecting to a Mixer or Computer
Cables
Use only balanced (three-conductor) cables. Otherwise,
the cable will not carry phantom power to the microphone.
If using an adapter for 6.5mm (1/4") inputs, it must have
tip-ring-sleeve (TRS) contacts.
Computer
To deliver audio directly to a computer, use a USB audio
interface with an XLR microphone input that provides
+48V phantom power, such as the Shure MVi.
USB
XLR

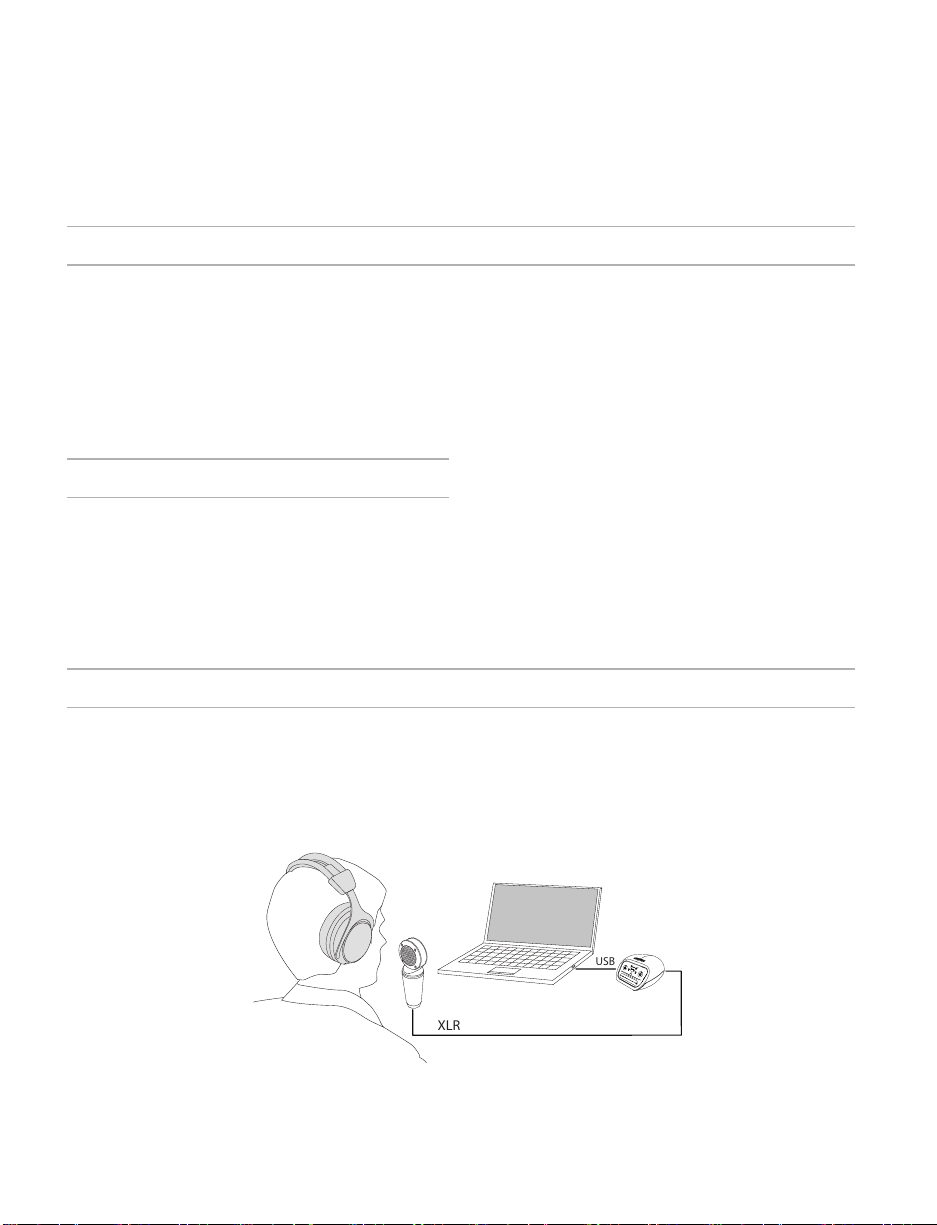

Connecting to a computer using the Shure MVi audio interface
PG Alta Microphones

4

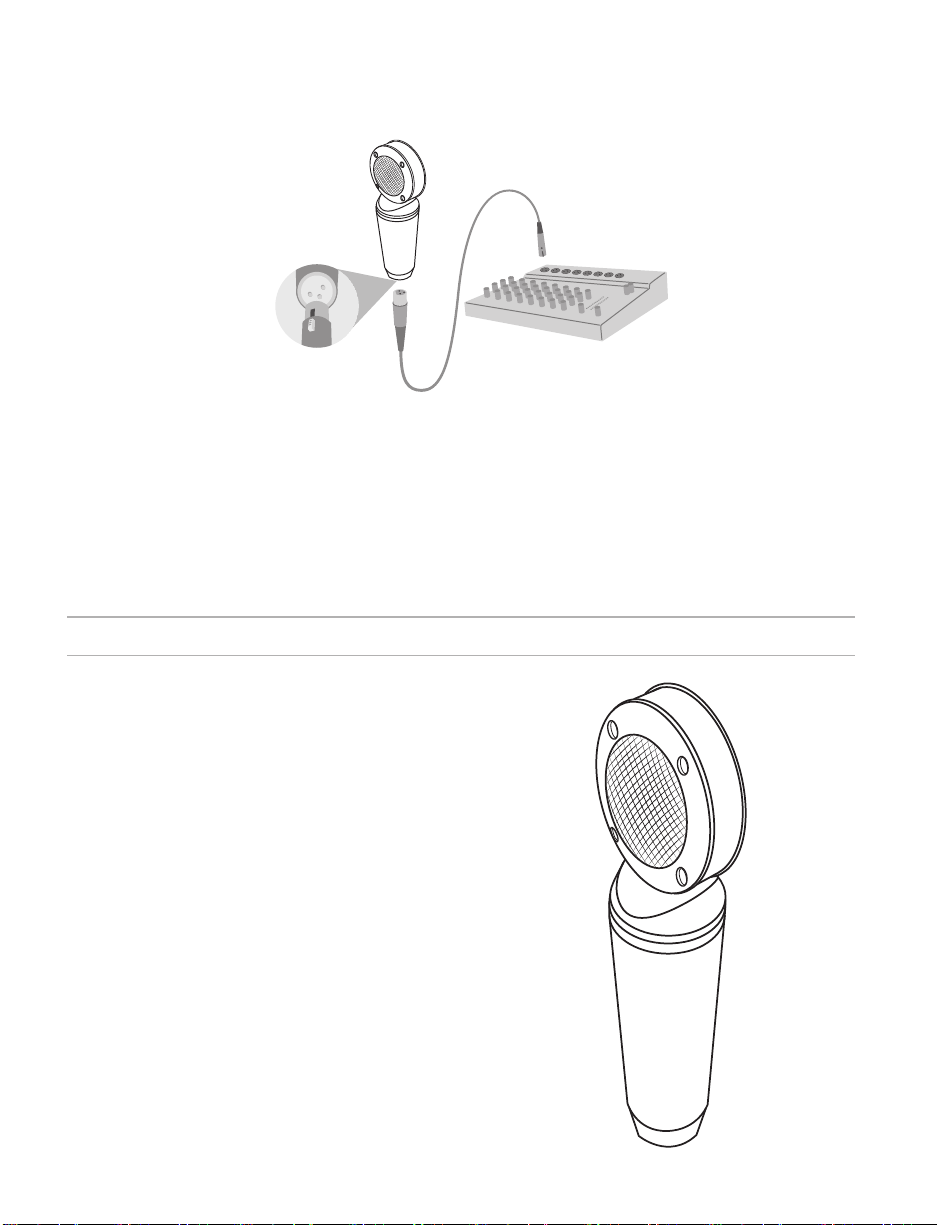

Mixer
When connecting to a mixer, use only balanced, microphone-level inputs with phantom power. Most mixers have a switch
for phantom power, so make sure phantom power is on for that channel.
Phantom Power
All condenser microphones require phantom power to operate. This microphone performs best with a 48 V DC supply (IEC-
61938), but it can operate with lower voltages.
Phantom power is provided by the mixer or audio interface that the microphone is connected to, and requires the use of a
balanced microphone cable: XLR-to-XLR or XLR-to-TRS. In most cases, there is a switch or button to activate the phantom
power. See the user guide for the mixer or interface for additional information.
Positioning the Microphone
The front of the microphone is marked by several indicators:
four screws around the grille, the cardioid logo, and the
PGA181 model number. Position this side toward the sound
source.

5
Applications
Application Distance from source Tips
Voice 1-3 inches (2-8 cm) Use a pop filter (Shure PS-6) to prevent
plosives.
Acoustic guitar 6-12 inches (15-30 cm) Place near the sound hole for a full sound,
or near the 12th fret for a balanced, natural
sound.
Drums 3-6 feet (1-2 m) Place in front of the drum kit to capture more
of the kick drum, or as an overhead (above
the kit, facing down) to capture more cymbals.
Consider using additional Shure microphones
placed on individual drums for more mixing
flexibility and a thicker sound.
Amplifiers 1-6 inches (2-15 cm) Aim towards the center of the speaker for a
clear, aggressive sound, or towards the edge
of the speaker for a mellow sound.
Strings or horns 1-6 feet (30 cm - 2 m) For a single instrument, place the microphone
close to the source. For a horn or string
section, arrange players at an equal distance
from the microphone.
Full band 3-10 feet (1-3 m) Face the microphone towards the group,
centered between instruments.
Tip: Close microphone placement results in a full sound due to the proximity effect. Placing the microphone farther from the
source results in more room ambience.
Optional Accessories and Replacement Parts
7.6 m (25 ft.) Cable (XLR-XLR) C25J
5/8" to 3/8" Thread Adapter 31A1856
4.6 m (15 ft.) Cable (XLR-XLR) 95D2153
Wireless Microphone Clip WA371
Popper Stopper®Pop Filter with Metal Gooseneck and
Microphone Stand Clamp
PS-6
Foam Windscreen for all larger Shure "ball-type" Microphones
available in black, blue, gray, green, red and yellow
A58WS

6
Specifications
Type
Electret Condenser
Polar Pattern
Cardioid
Frequency Response
50 to 20,000 Hz
Output Impedance
at 1 kHz, open circuit voltage
120Ω,actual
Sensitivity
at 1 kHz, open circuit voltage
-38 dBV/Pa [1] (12.7 mV)
Maximum SPL
1 kHz at 1% THD, 1 kΩ load
138 dB SPL
Polarity
Positive pressure on diaphragm produces positive voltage on pin 2
with respect to pin 3
Connector
Three-pin professional audio (XLR), male
Weight
383 g (0.8 lbs)
Housing
Cast Zinc
Power Requirements
48 V DC phantom power (4 mA)
[1] 1 Pa=94 dB SPL
20
15
10
5
0
-30
-25
-20
-15
-10
-5
dB

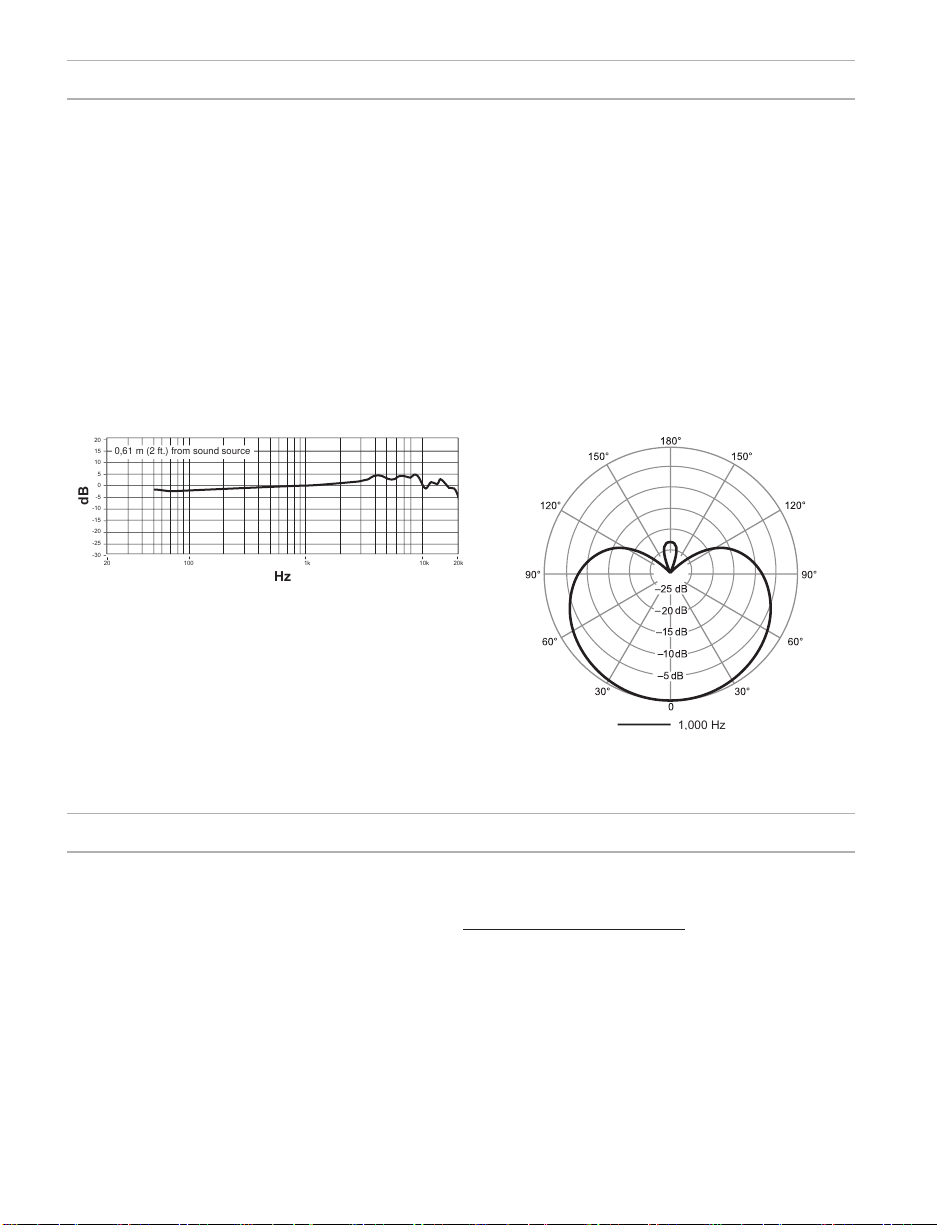

Hz
20 100 1k 10k 20k
0,61 m (2 ft.) from sound source
Frequency Response
1,000 Hz
Polar Pattern
Certifications

7
PGA181
Félicitations pour avoir acheté un microphone de la nouvelle
série PG Alta de Shure. La série PG Alta offre un son de
qualité professionnelle à un prix abordable, avec des solutions
permettant de capter quasiment n’importe quelle source,
dont la voix, les instruments acoustiques, les batteries et les
instruments électriques amplifiés. Adaptés au live comme
aux enregistrements en studio, les microphones PG Alta
sont conçus pour durer et respectent les normes qualitatives
rigoureuses qui rendent tous les produits Shure fiables et
dignes de confiance
Règles générales d’utilisation
• Ne couvrir aucune partie de la grille du microphone avec la
main car cela dégradera les performances du microphone.
• Diriger le microphone vers la source sonore désirée (telle
qu’un orateur, un chanteur ou un instrument) et à l’opposé
des sources sonores indésirables.
• Placer le microphone le plus près possible de la source
sonore.
• Pour obtenir davantage de graves, placer le microphone le
plus près possible de la source sonore.
• Utiliser un seul microphone pour chaque source sonore.
• Pour un meilleur gain avant Larsen, utiliser moins de
microphones.
• La distance entre les microphones doit être d’au moins
trois fois celle de chaque microphone à sa source (règle
3:1).
• Placer les microphones le plus loin possible des surfaces
réfléchissantes.
• Si le microphone est utilisé à l’extérieur, le munir d’une
bonnette anti-vent.
• Éviter de manipuler le microphone outre mesure afin
de minimiser la captation des bruits mécaniques et des
vibrations.
Branchement à un mélangeur ou ordinateur
Câbles
Utiliser uniquement des câbles (à trois conducteurs)
symétriques. Sinon, le câble ne transmettra pas
l’alimentation fantôme au microphone. Si l’on utilise un
adaptateur pour les entrées de 6,5 mm (1/4"), il doit avoir
des contacts TRS.
Ordinateur
Pour transmettre le son directement à un ordinateur,
utiliser une interface audio USB avec une entrée de
microphone XLR qui fournit une alimentation fantôme de
+48 V, comme l’interface MVi de Shure.
USB
XLR
Branchement à un ordinateur au moyen de l’interface audio MVi de Shure
Microphones PG Alta

8
Mélangeur
Lors que l’on raccorde le microphone à un mélangeur, utiliser uniquement des entrées au niveau du microphone
symétriques avec alimentation fantôme. La plupart des mélangeurs intègrent un interrupteur pour l’alimentation fantôme, il
faut donc s’assurer que l’alimentation fantôme est activée pour ce canal.
Alimentation fantôme
Tous les microphones électrostatiques exigent une alimentation fantôme pour fonctionner. Ce microphone donne les meilleurs
résultats avec une alimentation 48 V c.c. (IEC-61938), mais il peut fonctionner à des tensions plus basses.
L’alimentation fantôme est fournie par le mélangeur ou l’interface audio raccordé(e) au microphone et nécessite l’utilisation
d’un câble de microphone symétrique : XLR-XLR ou XLR-TRS. Dans la plupart des cas, un interrupteur ou un bouton permet
d’activer l’alimentation fantôme. Voir le guide d’utilisation du mélangeur ou de l’interface pour plus de détails.
Mise en place du microphone
Plusieurs indicateurs apparaissent sur la face avant du
microphone : quatre vis autour de la grille, le logo cardioïde et
le numéro de modèle PGA181. Placer le microphone de telle
sorte que ce côté soit en face de la source sonore.

9
Applications
Application Distance de la source Conseils
Voix 2-8 cm (1-3 po) Utiliser un filtre anti-pop (Shure PS-6) contre les
plosives.
Guitare acoustique 15-30 cm (6-12 po) Placer le microphone près de la rosace pour un son
riche, ou près de la 12ème frette pour un son équilibré
et naturel.
Percussions 1-2 m (3-6 pi) Placer le microphone devant le kit de percussions pour
capter davantage la grosse caisse, ou en overhead (au-
dessus du kit, face vers le bas) pour capter davantage
les cymbales. Il est possible de placer des microphones
Shure supplémentaires sur chaque percussion pour un
mixage plus flexible et un son plus plein.
Amplificateurs 2-15 cm (1-6 po) Orienter le microphone vers le centre de l’enceinte pour
un son clair et agressif, ou vers le bord de l’enceinte
pour un son doux.
Instruments à cordes
et cuivres
30 cm - 2 m (1-6 pi) Pour un seul instrument, placer le microphone près de
la source. Pour une formation de cuivres ou de cordes,
disposer les musiciens à égale distance du microphone.
Groupe 1-3 m (3-10 pi) Orienter le microphone face au groupe, en le centrant
entre les instruments.
Conseil : du fait de l’effet de proximité, plus le microphone est proche de la source, plus le son est riche. Plus le microphone
est éloigné de la source, plus le son d’ambiance est accentué.
Accessoires en option et pièces de rechange
Câble (XLR-XLR) de 7,6 m (25 pi)7.6 m (25 ft.) Cable
(XLR-XLR)
C25J
Adaptateur de filetage 5/8” à 3/8”5/8" to 3/8" Thread
Adapter
31A1856
Câble (XLR-XLR) de 4,6 m (15 pi)4.6 m (15 ft.) Cable
(XLR-XLR)
95D2153
Pince de microphone sans filWireless Microphone Clip WA371
Popper Stopper®PS-6
Bonnette anti-vent (6 couleurs disponibles)Foam
Windscreen for all larger Shure "ball-type" Microphones
available in black, blue, gray, green, red and yellow
A58WS

10
Caractéristiques
Type
Condensateur à électret
Courbe de directivité
Cardioïde
Réponse en fréquence
50 à 20,000 Hz
Impédance de sortie
à 1 kHz, tension en circuit ouvert
120Ω,réelle
Sensibilité
à 1 kHz, tension en circuit ouvert
-38 dBV/Pa [1] (12,7 mV)
SPL maximum
1 kHz avec DHT de 1 %, Charge de 1 kΩ
138 dB SPL
Polarité
Une pression acoustique positive sur le diaphragme produit une
tension positive sur la broche 2 par rapport à la broche 3.
Connecteur
Audio professionnel à trois broches (XLR), mâle
Poids
383 g (0,8 lb)
Boîtier
Zinc moulé
Alimentation
48 V c.c. alimentation fantôme (4 mA)
[1] 1 Pa=94 dB SPL
20
15
10
5
0
-30
-25
-20
-15
-10
-5
dB
Hz
20 100 1k 10k 20k
0,61 m (2 ft.) from sound source
Réponse en fréquence
1,000 Hz
Courbe de directivité
Homologations
Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autorisé à porter la
marque CE.

11
PGA181
Glückwunsch zum Kauf eines neuen Mikrofons der Shure-
Serie PG Alta. Die Serie PG Alta bietet Audio in Profiqualität
zu einem erschwinglichen Preis mit Lösungen zur Abnahme
fast jeglicher Schallquelle, einschließlich Sprache/Gesang,
akustische Instrumente, Schlagzeug und verstärkte
Elektroinstrumente. PG Alta Mikrofone eignen sich für Live-
und Studioanwendungen, sind für lange Haltbarkeit konstruiert
und erfüllen dieselben strengen Qualitätsprüfnormen, durch
die sich alle Shure-Produkte als vertrauenswürdig und
zuverlässig auszeichnen.
Allgemeine Regeln für den
Gebrauch
• Keinen Teil des Mikrofongrills mit der Hand verdecken, da
die Leistung des Mikrofons dadurch beeinträchtigt wird.
• Das Mikrofon auf die gewünschte Schallquelle (z. B. den
Sprecher, Sänger oder das Instrument) und weg von
unerwünschten Schallquellen richten.
• Das Mikrofon so nahe wie möglich an der gewünschten
Schallquelle platzieren.
• Das Mikrofon sehr nahe platzieren, um eine zusätzliche
Bassanhebung zu erzielen.
• Nur ein Mikrofon zum Abnehmen einer einzelnen
Schallquelle verwenden.
• Um eine bessere Rückkopplungssicherheit zu erzielen,
weniger Mikrofone verwenden.
• Den Abstand zwischen Mikrofonen mindestens dreimal so
groß wie den Abstand des Mikrofons zu der Schallquelle
halten (Regel „Drei zu Eins“).
• Mikrofone möglichst weit weg von akustischen
Reflexionsflächen platzieren.
• Bei Einsatz des Mikrofons im Freien einen Windschutz
anbringen.
• Das Mikrofon möglichst ruhig in der Hand halten,
um mechanische Störgeräusche und Vibrationen zu
minimieren.
Anschließen an einen Mischer oder Computer
Kabel
Nur symmetrische Dreileiterkabel verwenden. Sonst leitet
das Kabel keine Phantomspeisung zum Mikrofon. Bei
Verwendung eines Adapters für 6,5-m-Eingänge (1/4 Zoll)
muss dieser über TRS-Kontakte verfügen.
Computer
Um Tonsignale direkt an einen Computer zu senden, eine
USB-Audioschnittstelle mit einem XLR-Mikrofoneingang
verwenden, der eine +48-V-Phantomspeisung liefert wie
z. B. eine Shure MVi.
USB
XLR
Anschließen an einen Computer mithilfe der Shure MVi-Audioschnittstelle
PG Alta Mikrofone

12
Mischer
Zum Anschließen an einen Mischer nur symmetrische, Mikrofonpegel-Eingänge mit Phantomspeisung verwenden.
Die meisten Mischer verfügen über einen Schalter für die Phantomspeisung. Deshalb darauf achten, dass die
Phantomspeisung für diesen Kanal eingeschaltet ist.
Phantomspeisung
Alle Kondensatormikrofone benötigen Phantomspeisung, damit sie funktionieren. Das Mikrofon funktioniert am besten mit
einem 48-V-Gleichstrom-Netzteil (IEC-61938), es kann jedoch auch mit einer niedrigeren Spannung betrieben werden.
Für die Phantomspeisung sorgt der Mischer oder die Audioschnittstelle, an die das Mikrofon angeschlossen ist, und erfordert
ein symmetrisches Mikrofonkabel. XLR-zu-XLR bzw. XLR-zu-TRS. In den meisten Fällen ist ein Schalter zum Einschalten der
Phantomspeisung vorhanden. Weitere Informationen sind in der Bedienungsanleitung für den Mischer oder die Schnittstelle zu
finden.
Platzierung des Mikrofons
An der Vorderseite des Mikrofons befinden sich mehrere
Markierungen: vier Schrauben um den Grill herum, das
Nierenlogo und die Modellnummer des PGA181. Diese Seite
zur Schallquelle richten.

13
Verwendungsmöglichkeiten
Verwendungszweck Abstand von der
Schallquelle
Tipps
Stimme 2-8 cm (1-3 Zoll) Einen Poppfilter (Shure PS-6) zum Verhindern von
Plosivlauten verwenden.
Akustische Gitarre 15-30 cm (6-12 Zoll) Für einen vollen Ton nahe am Schallloch oder für einen
symmetrischen, natürlichen Ton am 12. Bund platzieren.
Trommeln 1-2 m (3-6 Fuß) Vor dem Drum-Set platzieren, um mehr von der Bassdrum
zu erfassen oder als Overhead (über dem Set, nach unten
gerichtet) zum besseren Erfassen der Becken. Für mehr
Flexibilität beim Mischen und einen satteren Klang ist
die Platzierung weiterer Shure-Mikrofone an einzelnen
Trommeln ist in Betracht zu ziehen.
Verstärker 2-15 cm (1-6 Zoll) Für einen klaren, aggressiven Klang auf die Mitte des
Lautsprechers oder für einen weichen Klang auf den Rand
des Lautsprechers richten.
Saiteninstrumente
oder Blasinstrumente
30 cm - 2 m (1-6
Fuß)
Das Mikrofon für ein einzelnes Instrument nahe an
der Schallquelle platzieren. Für eine Bläser- oder
Streichersektion die Musiker im gleichen Abstand zum
Mikrofon anordnen.
Komplette Band 1-3 m (3-10 Fuß) Das Mikrofon mittig zwischen den Instrumenten auf die
Gruppe richten.
Tipp: Eine nahe Platzierung des Mikrofons führt aufgrund des Nahbesprechungseffekts zu einem vollen Klang. Die Platzierung
des Mikrofons in größerer Entfernung von der Schallquelle erzielt mehr Raumatmosphäre.
Optionales Zubehör und Ersatzteile
7,6-m-Kabel (XLR-XLR)7.6 m (25 ft.) Cable (XLR-XLR) C25J
5/8 Zoll zu 3/8 Zoll Gewindeadapter5/8" to 3/8" Thread
Adapter
31A1856
4,6-m-Kabel (15 Fuß) (XLR-XLR)4.6 m (15 ft.) Cable
(XLR-XLR)
95D2153
Mikrofonklammer für FunkmikrofoneWireless Microphone Clip WA371
Popper Stopper®PS-6
Windschutz (in 6 Farben lieferbar)Foam Windscreen for all
larger Shure "ball-type" Microphones available in black, blue,
gray, green, red and yellow
A58WS

14
Technische Daten
Typ
Elektret-Kondensator
Richtcharakteristik
Niere
Frequenzgang
50 bis 20,000 Hz
Ausgangsimpedanz
bei 1 kHz, Leerlaufspannung
120Ω,Istwert
Empfindlichkeit
bei 1 kHz, Leerlaufspannung
-38 dBV/Pa [1] (12,7 mV)
Maximaler Schalldruckpegel
1 kHz bei 1 % Gesamtklirrfaktor, 1 kΩ Last
138 dB Schalldruckpegel
Polarität
Positiver Druck an der Membran erzeugt positive Spannung an Pin 2
in Bezug auf Pin 3.
Stecker
Dreipoliger (XLR) Profi-Audiostecker
Gewicht
383 g (0,8 lbs)
Gehäuse
Zinkguss
Versorgungsspannungen
48 V DC Phantomspeisung (4 mA)
[1] 1 Pa=94 dB SPL
20
15
10
5
0
-30
-25
-20
-15
-10
-5
dB
Hz
20 100 1k 10k 20k
0,61 m (2 ft.) from sound source
Frequenzgang
1,000 Hz
Richtcharakteristik
Zulassungen
Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CE-
Kennzeichnung berechtigt.

15
PGA181
Le felicitamos por su compra de un micrófono serie PG Alta
de Shure. Los micrófonos de la serie PG Alta entregan audio
de calidad profesional a un precio económico, con soluciones
para captar casi cualquier fuente sonora, incluyendo voz,
instrumentos acústicos, tambores e instrumentos eléctricos
amplificados. Adecuado para uso en vivo y en estudios,
los micrófonos PG Alta están fabricados para perdurar, y
satisfacen las mismas normas rigurosas de calidad que hacen
que todos los productos Shure sean dignos de confianza y
duraderos.
Reglas generales de uso
• No cubra parte alguna de la rejilla del micrófono con
la mano, ya que esto tiene un efecto adverso sobre el
rendimiento del micrófono.
• Oriente el micrófono hacia la fuente sonora deseada (tal
como un orador, cantante o instrumento) y aléjelo de las
fuentes no deseadas.
• Coloque el micrófono lo más cerca posible a la fuente
sonora deseada.
• Acérquese al micrófono para obtener mayor respuesta de
frecuencias bajas.
• Utilice sólo un micrófono para captar una sola fuente
sonora.
• Para una mejor ganancia antes de la realimentación, use
menos micrófonos.
• La distancia entre un micrófono y otro deberá ser al menos
tres veces la distancia de cada micrófono a su fuente
(regla de "tres a uno").
• Aleje los micrófonos lo más posible de las superficies
reflectoras.
• Instale un paravientos si se usa el micrófono a la
intemperie.
• Evite el manejo excesivo para reducir la captación de
ruidos mecánicos y vibraciones.
Conexión a una consola mezcladora o computadora
Cables
Utilice únicamente cables equilibrados (con tres
conductores). De lo contrario, el cable no transmitirá la
alimentación phantom al micrófono. Si se va a utilizar
un adaptador para las entradas de 6,5 mm (1/4 pulg), el
mismo deberá tener contactos de punta/anillo/manguito
(TRS).
Computadora
Para entregar la señal de audio directamente a una
computadora, utilice una interface de audio tipo USB
con una entrada XLR para micrófono que suministre una
alimentación phantom de +48 V, tal como la Shure MVi.
USB
XLR
Conexión a una computadora con la interface de audio Shure MVi
Micrófonos PG Alta

16
Mezcladora
Cuando se conecta a una consola mezcladora, utilizar únicamente entradas equilibradas, de nivel de micrófono, con
alimentación phantom. La mayoría de las consolas mezcladoras tienen un interruptor para alimentación phantom, así que
compruebe que se haya conectado la alimentación phantom para el canal correspondiente.
Alimentación phantom
Todos los micrófonos de condensador requieren alimentación phantom para funcionar. Este micrófono ofrece un mejor
desempeño si se emplea con una fuente de 48 VCC (IEC-61938), pero puede funcionar con voltajes más bajos.
La alimentación phantom es suministrada por la consola mezcladora o la interface de audio a la cual se conecta el micrófono,
y exige el uso de un cable de micrófono equilibrado: XLR a XLR o XLR a TRS. En la mayoría de los casos, hay un interruptor
o botón que activa la alimentación phantom. Consulte la guía del usuario de la consola mezcladora o de la interface de audio
para obtener información adicional.
Colocación del micrófono
La parte delantera del micrófono se identifica por medio de
varios indicadores: cuatro tornillos alrededor de la rejilla,
el logotipo de cardioide y el número de modelo PGA181.
Coloque este lado hacia la fuente sonora.

17
Aplicaciones
Uso Distancia de la fuente Sugerencias
Voz 2-8 cm (1-3 pulg) Utilice un filtro contra chasquidos (Shure PS-6) para
evitar los sonidos oclusivos.
Guitarra acústica 15-30 cm (6-12 pulg) Colóquelo cerca de la boca para obtener un sonido lleno,
o cerca del 12° traste para obtener un sonido equilibrado
y natural.
Tambores 1-2 m (3-6 pies) Colóquelo delante de la batería para captar más sonido
del bombo o suspendido (encima de la batería, orientado
hacia abajo) para captar más sonido de los platillos.
Considere el uso de micrófonos Shure colocados en
tambores individuales para mayor flexibilidad en la
mezcla y para obtener un sonido más lleno.
Amplificadores 2-15 cm (1-6 pulg) Oriéntelo hacia el centro del altavoz para obtener un
sonido claro y agresivo, o hacia el borde del altavoz para
un sonido más suave.
Instrumentos de
cuerdas o de viento
30 cm - 2 m (1-6 pies) En el caso de un solo instrumento, coloque el micrófono
cerca de la fuente. En el caso de una sección de cuerdas
o vientos, disponga a los músicos de manera que se
encuentren equidistantes del micrófono.
Banda completa 1-3 m (3-10 pies) Oriente el micrófono hacia el grupo, centrado entre los
instrumentos
Sugerencia: La colocación cercana del micrófono produce un sonido más lleno debido al efecto de proximidad. Si se coloca un
micrófono más alejado de la fuente, se capta una mayor parte del sonido ambiental de la sala.
Accesorios opcionales y piezas de repuesto
Cable de 7,6 m (25 pies) (XLR-XLR)7.6 m (25 ft.) Cable
(XLR-XLR)
C25J
Adaptador roscado de 5/8 a 3/8 pulg5/8" to 3/8" Thread
Adapter
31A1856
Cable de 4,6 m (15 pies) (XLR-XLR)4.6 m (15 ft.) Cable
(XLR-XLR)
95D2153
Gancho para micrófono inalámbricoWireless Microphone Clip WA371
Popper Stopper®PS-6
Paravientos (disponible en 6 colores)Foam Windscreen for all
larger Shure "ball-type" Microphones available in black, blue,
gray, green, red and yellow
A58WS

18
Especificaciones
Tipo
Condensador de electreto
Patrón polar
Cardioide
Respuesta de frecuencia
50 a 20,000 Hz
Impedancia de salida
a 1 kHz, voltaje con circuito abierto
120Ω,real
Sensibilidad
a 1 kHz, voltaje con circuito abierto
-38 dBV/Pa [1] (12,7 mV)
Nivel de presión acústica (SPL) máx.
1 kHz con 1% THD, Carga de 1 kΩ
138 dB SPL
Polaridad
Una presión positiva en el diafragma del micrófono produce un voltaje
positivo en la clavija 2 con respecto a la clavija 3
Conector
Conector de audio de tres clavijas profesional (tipo XLR), macho
Peso
383 g (0,8 lb)
Caja
Zinc fundido
Requisitos de alimentación
48 VCC Alimentación phantom (4 mA)
[1] 1 Pa=94 dB SPL
20
15
10
5
0
-30
-25
-20
-15
-10
-5
dB
Hz
20 100 1k 10k 20k
0,61 m (2 ft.) from sound source
Respuesta de frecuencia
1,000 Hz
Patrón polar
Certificaciones

19
PGA181
Congratulazioni per l'acquisto di un nuovo microfono
Shure PG Alta. La serie PG Alta offre un audio di qualità
professionale a un prezzo conveniente, con soluzioni studiate
per riprendere praticamente qualsiasi sorgente, inclusi voce,
strumenti acustici, batterie e strumenti elettrici amplificati.
Adatti per applicazioni live e in studio, i microfoni PG Alta
sono realizzati in modo da garantirne una lunga durata e
soddisfano gli stessi rigorosi standard di qualità che rendono
tutti i prodotti Shure estremamente affidabili.
Regole generali per l'uso
• Non coprite nessuna parte della griglia del microfono con la
mano, per non comprometterne le prestazioni.
• Rivolgete il microfono verso la sorgente sonora desiderata
(ad esempio, oratore, cantante o strumento) e lontano dalle
sorgenti indesiderate.
• Posizionate il microfono quanto più vicino possibile alla
sorgente sonora da riprendere.
• Per ottenere un guadagno migliore prima del feedback,
usate il minimo numero di microfoni.
• Usate un solo microfono per ciascuna sorgente sonora.
• Per ottenere un guadagno migliore a monte della
retroazione, usate un numero inferiore di microfoni.
• Mantenete la distanza tra i microfoni uguale ad almeno tre
volte quella fra ciascun microfono e la relativa sorgente
("regola del 3:1").
• Tenete i microfoni quanto più lontano possibile da superfici
riflettenti.
• Se usate il microfono all'aperto, usate un antivento.
• Cercate di spostare il microfono quanto meno possibile,
per ridurre al minimo la ripresa di vibrazioni e rumori
meccanici.
Collegamento ad un mixer o ad un computer
Cavi
Utilizzate solo cavi bilanciati (a tre conduttori). Altrimenti,
il cavo non trasporterà l'alimentazione phantom al
microfono. Se utilizzate un adattatore per gli ingressi da
6,5 mm (1/4 di pollice), deve essere dotato di contatti di
tipo TRS.
Computer
Per inviare audio direttamente ad un computer, utilizzate
un'interfaccia audio USB con un ingresso microfonico
XLR che fornisca un'alimentazione phantom di +48 V,
come il modello Shure MVi.
USB
XLR
Collegamento ad un computer tramite l'interfaccia audio Shure MVi
Microfoni PG Alta

20
Mixer
Per il collegamento ad un mixer, utilizzate solo ingressi bilanciati a livello microfonico con alimentazione phantom. La
maggior parte dei mixer è dotata di un interruttore per l'alimentazione phantom, pertanto assicuratevi che l'alimentazione
phantom sia attiva per quel canale.
Alimentazione phantom
Tutti i microfoni a condensatore richiedono l'alimentazione phantom. Questo microfono funziona in modo ottimale con una
tensione di alimentazione di 48 V c.c. (IEC-61938), ma può funzionare anche con tensioni inferiori.
L'alimentazione phantom è fornita dal mixer o dall'interfaccia audio ai quali è collegato il microfono e richiede l'utilizzo di un
cavo microfonico bilanciato: XLR-XLR o XLR-TRS. Nella maggior parte dei casi, sono presenti un interruttore o un pulsante
per l'attivazione dell'alimentazione phantom. Per ulteriori informazioni, consultate la guida all'uso del mixer o dell'interfaccia.
Posizionamento del microfono
La parte anteriore del microfono è contrassegnata da diversi
indicatori: quattro viti attorno alla griglia, il logo cardioide e il
numero di modello PGA181. Rivolgete questo lato verso la
sorgente sonora.
