Shure MX153 User manual

General Description
The Shure Microflex® MX153 is a professional subminiature earset microphone
ideal for speech and other applications requiring low-profile discreet placement
where improved gain before feedback over lavalier microphones is desired.
Delivering exceptional speech clarity, the MX153 is ideal for corporate presen-
tations, houses of worship, A/V conferencing and live sound reinforcement.
Additionally, CommShield® Technology offers superior RF immunity from cellular
devices and digital bodypack transmitters. Available in three color options and
direct TA4F connectivity to Shure bodypacks, the MX153 provides outstanding
clarity in an extremely comfortable, over the ear design.
Model Variations
MX153B/O-TQG Black
MX153T/O-TQG Tan
MX153C/O-TQG Cocoa
Using With Other Bodypack Transmitters
When connecting the microphone to anything other than a Shure wireless
bodypack, make sure the device provides a regulated +5 V DC (130 µA minimum).

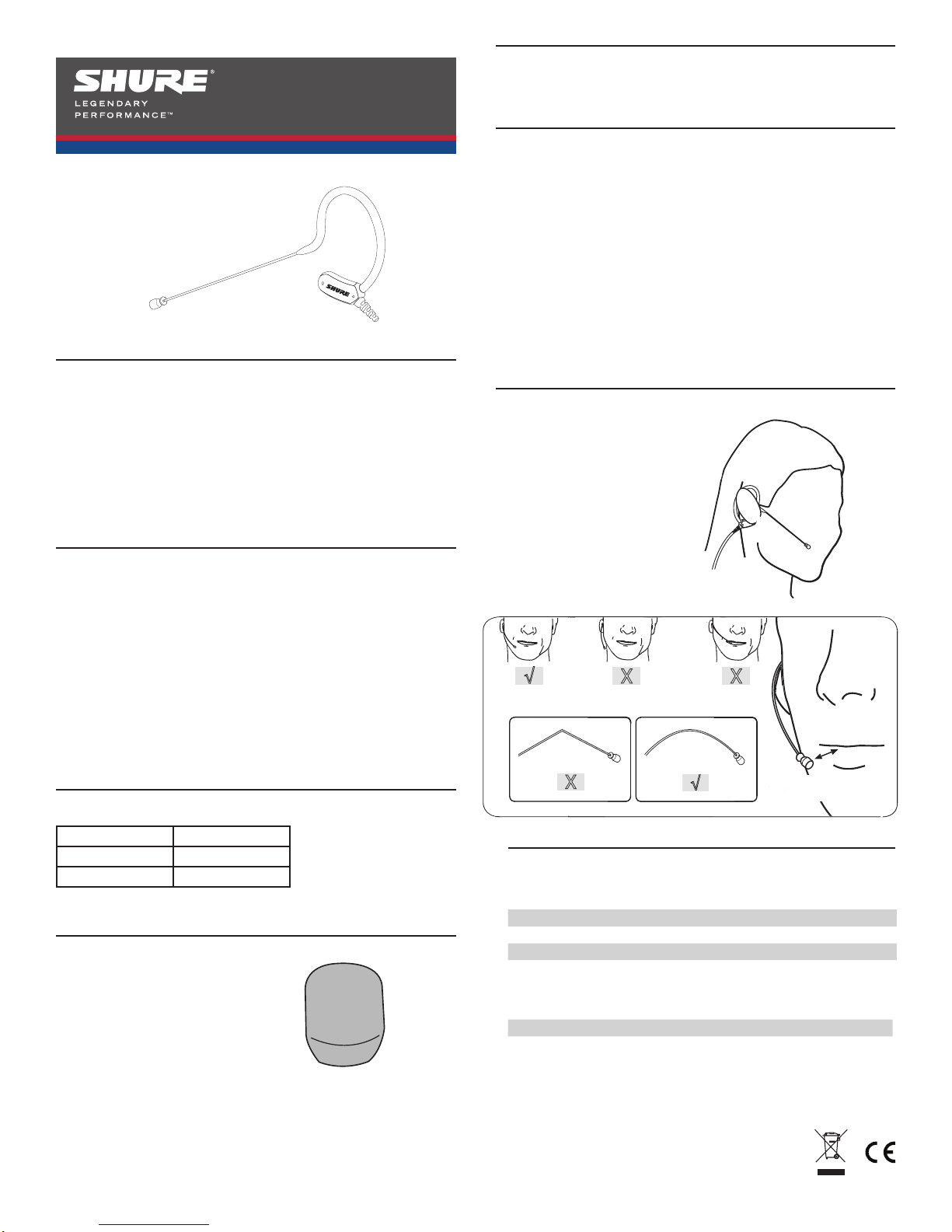

Wearing the Earset
Accessories
13 mm
(.5 in.)
√
X
X
X
√
Features
• Subminiature, omnidirectional cartridge offers superior speech clarity and
enhanced plosive protection with no proximity effect
• Terminated with TQG/TA4F connector for direct connectivity to Shure
wireless bodypack transmitters
• Ultra-lightweight, comfortable, flexible design is stable and easy to place over
either ear
• CommShield® Technology guards against interference from cellular RF
devices and digital bodypack transmitters
• Kevlar reinforced, soft flex cable
• Matte black, tan, and cocoa color options available
• Includes protective storage pouch, 3 windscreens, and collar clip
Optional XLR Compatibility
To connect the MX153 earset to an XLR microphone input, use the RK100PK pre-
amplifier (see Optional Accessories).
Phantom Power
The RK100PK preamplifier requires phantom power and performs best with a 48
Vdc supply (IEC-61938). However, it will operate with slightly decreased head-
room and sensitivity with supplies as low as 11 Vdc.
Most modern mixers provide phantom power. You must use a balanced micro-
phone cable: XLR-to-XLR or XLR-to-TRS.
RFI Filtering
This microphone features CommShield® Technology for superior RF filtering. For
best results in hostile RF environments, always use the RK100PK preamp (see
Optional Accessories).
Furnished Accessories
MX153 accessory kit (3 windscreens, 1 collar clip) Black RPM153B
MX153 accessory kit (3 windscreens, 1 collar clip) Tan RPM153T
MX153 accessory kit (3 windscreens, 1 collar clip) Cocoa RPM153C
Storage pouch WA153
Optional Accessories
XLR Preamplifier RK100PK
Fit the earset over the ear with the
ear support piece placed behind the
earlobe. The wire extends over the
ear to the tip of the mouth. Adjust
the earset with small bends. Do not
bend the boom arm beyond 20°.
Windscreen
The furnished windscreen provides plosive
and wind protection.
• Fit windscreen over cartridge.
• To remove, simply lift windscreen
over capsule.
MX153 Subminiature
Earset Microphone
©2011 Shure Incorporated
27A17063 (Rev. 1) Printed in USA

Certifications
Eligible to bear CE Marking. Conforms to European EMC Directive
2004/108/EC. Meets Harmonized Standards EN55103-1:1996
and EN55103-2:1996, for residential (E1) and light industrial (E2)
environments.
The CE Declaration of Conformity can be obtained from: www.shure.
com/europe/compliance
Authorized European representative:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
Note: Information in this guide is subject to change without notice.
For additional information about this product, please visit www.
shure.com.
Specifications
Transducer Type Electret Condenser
Polar Pattern Omnidirectional
Frequency Response 20 to 20,000 Hz
Output Impedance N/A
Sensitivity
open circuit voltage, @ 1 kHz, typical
-41 dBV/Pa[1] (9 mV/Pa)
Maximum SPL
1 kHz at 1% THD[2]
2500 Ω load: 107 dB SPL
1000 Ω load: 107 dB SPL
Signal-To-Noise Ratio[3] 60 dB
Dynamic Range
@ 1 kHz
2500 Ω load: 73 dB
1000 Ω load: 73 dB
Self Noise
equivalent SPL, A-weighted, typical
34 dB
Common Mode Rejection
20 to 20,000 Hz
N/A
Operating Temperature Range -18°C (0°F) to 57°C (135°F)
Polarity Positive pressure on diaphragm produces
negative voltage on pin 3 with respect to pin
1.
Power Requirements +1–5 V DC (500 µA max.)
Weight 19.76 g
1 Pa=94 dB SPL
THD of microphone preamplifier when applied input signal level is equivalent to cartridge output at
specified SPL
S/N ratio is the difference between 94 dB SPL and equivalent SPL of self noise, A-weighted
20
15
10
5
0
-5
-10
-15
-20
20 100 1k 10k 20k
dB
FREQUENCY (Hz)
1219.2 mm
(48 in.)
GREEN
SHIELD
PIN 2
PIN 3
PIN 1
2.2K Ω
1 uF 10V
ECM
FET
CAPSULE OVERMOLD
BOOM
TUBE SHIELDED
CABLE
CASE
CONNECTOR
PIN 4 N/C

Allgemeine Beschreibung
Das Shure Microflex® MX153 ist ein sehr kleines Profi-Ohrbügelmikrofon,
das sich ideal für Sprachwiedergabe und andere Anwendungen, die eine
unauffällige Platzierung und verbesserte Rückkopplungssicherheit im
Vergleich zu Ansteckmikrofonen erfordern. Das MX153 liefert außergewöhn-
liche Sprachverständlichkeit und eignet sich besonders für betriebliche
Präsentationen, Kirchen, AV-Konferenzen und Live-Beschallung. Zusätzlich
bietet die CommShield®-Technologie ausgezeichnete HF-Störfestigkeit ge-
genüber Mobilfunkgeräten und digitalen Taschensendern. Das MX153 ist in
drei Farboptionen lieferbar, bietet 4-Pin-Mini-XLR (TA4F)-Stecker für Shure-
Taschensender und sorgt für herausragend klaren Klang in Verbindung mit
äußerst komfortabler Ausführung der Ohrbügel.
Modellvarianten
MX153B/O-TQG Schwarz
MX153T/O-TQG Beige
MX153C/O-TQG Braun
Verwendung mit anderen Taschensendern
Beim Anschließen des Mikrofons an irgendein anderes Gerät als den Shure-
Taschensender bitte sicherstellen, dass das Gerät geregelten +5 V-Gleichstrom
(mindestens 130 µA) liefert.
Tragen des Ohrbügels
Zubehör
Technische Eigenschaften
• Kugelkapsel in Miniaturausführung bietet unübertroffene
Sprachverständlichkeit und optimierten Poppschutz ohne
Nahbesprechungseffekt
• Abschluss mit TQG/TA4F-Buchse ermöglicht direkten Anschluss an Shure
Taschensender
• Ultraleichte, komfortable, flexible Ausführung ist stabil und lässt sich leicht an
jedem Ohr anbringen
• CommShield®-Technologie schützt vor Störungen durch HF-Mobilfunkgeräte
und digitale Taschensender
• Kevlar-verstärktes weiches flexibles Kabel
• In mattschwarz, beige oder braun lieferbar
• Einschließlich Aufbewahrungsbeutel, 3 Windschütze und Kragenclip
Optionale XLR-Kompatibilität
Der Anschluss des Ohrbügelmikrofons MX153 an einen XLR-Mikrofoneingang er-
folgt über einen Vorverstärker RK100PK (siehe Sonderzubehör).
Phantomspeisung
Der Vorverstärker RK100PK erfordert Phantomspeisung und erzielt die beste
Leistung bei einer Spannungsversorgung von 48 V DC (IEC-61938). Das Mikrofon
funktioniert ebenfalls bei geringer Spannung, jedoch mit leicht verringerter Leistung
und Empfindlichkeit.
Die meisten modernen Mischpulte bieten Phantomspeisung. Ein symmetrisches
Mikrofonkabel ist zu verwenden: XLR-zu-XLR bzw. XLR-zu-TRS.
RFI-Filter
Dieses Mikrofon beinhaltet CommShield®-Technologie für unübertroffene HF-
Filterung. Stets den Vorverstärker RK100PK verwenden (siehe Sonderzubehör),
um die besten Ergebnisse in widrigen HF-Umgebungen zu erzielen.
Mitgeliefertes Zubehör
MX153 - Zubehörsatz (3 Windschütze, 1 Kragenclip), schwarz RPM153B
MX153 - Zubehörsatz (3 Windschütze, 1 Kragenclip), beige RPM153T
MX153 - Zubehörsatz (3 Windschütze, 1 Kragenclip), braun RPM153C
Aufbewahrungsbeutel WA153
Sonderzubehör
XLR-Vorverstärker RK100PK
Das Ohrbügelmikrofon so auf das
Ohr setzen, dass der Ohrbügel sich
hinter dem Ohrläppchen befindet.
Der Drahtbügel verläuft über dem
Ohr zur Mundspitze. Den Ohrbügel
durch geringfügige Biegungen
anpassen. Den Bügelarm nicht um
mehr als 20° biegen.
Windschutz
Der im Lieferumfang enthaltene
Windschutz bietet Schutz vor Popplauten
und Wind.
• Windschutz auf Kapsel stecken
• Zum Entfernen den Windschutz
einfach von der Kapsel abnehmen
13 mm
(.5 in.)
√
X
X
X
√
©2011 Shure Incorporated
27A17063 (Rev. 1)
Printed in USA

Zulassungen
Zur CE-Kennzeichnung berechtigt. Entspricht der europäischen Richtlinie zur
elektromagnetischen Verträglichkeit 2004/108/EG. Entspricht den Anforderungen
der harmonisierten Normen EN55103-1:1996 und EN55103-2:1996 für
Wohngebiete (E1) und Leichtindustriegebiete (E2).
Die CE-Übereinstimmungserklärung ist erhältlich bei: www.shure.com/europe/
compliance
Bevollmächtigter Vertreter in Europa:
Shure Europe GmbH
Zentrale für Europa, Nahost und Afrika
Abteilung: EMEA-Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Deutschland
Telefon: [phone]
Telefax: [phone]
E-Mail: [email protected]
Hinweis: Änderungen der Informationen in diesem Handbuch vorbehalten.
Weitere Informationen über dieses Produkt finden Sie im Internet: www.shure.de.
20
15
10
5
0
-5
-10
-15
-20
20 100 1k 10k 20k
dB
FREQUENCY (Hz)
1219.2 mm
(48 in.)
Technische Daten
Wandlertyp Elektret-Kondensator
Richtcharakteristik Kugelcharakteristik
Frequenzgang 20 bis 20,000 Hz
Ausgangsimpedanz N/A
Empfindlichkeit
Leerlaufspannung, bei 1 kHz, typisch
-41 dBV/Pa[1] (9 mV/Pa)
Maximaler Schalldruckpegel
1 kHz bei 1 % Gesamtklirrfaktor[2]
2500 Ω Last: 107 dB
Schalldruckpegel
1000 Ω Last: 107 dB
Schalldruckpegel
Signalrauschabstand[3] 60 dB
Dynamikbereich
bei 1 kHz
2500 Ω Last: 73 dB
1000 Ω Last: 73 dB
Eigenrauschen
äquivalenter Schalldruckpegel, A-bewertet,
typisch
34 dB
Gleichtaktunterdrückung
20 bis 20,000 Hz
N/A
Betriebstemperaturbereich -18°C (0°F) bis 57°C (135°F)
Polarität Positiver Druck an der Membran
erzeugt negative Spannung an Pin
3 in Bezug auf Pin 1.
Versorgungsspannungen +1–5 V DC (500 µA max.)
Gewicht 19,76 g
1 Pa=94 dB SPL
Gesamtklirrfaktor des Mikrofon-Vorverstärkers, wenn der anliegende Eingangssignalpegel beim
angegebenen Schalldruckpegel zum Kapselausgang äquivalent ist.
Signalrauschabstand ist die Differenz zwischen 94 dB Schalldruckpegel und dem äquivalenten
Schalldruckpegel des Eigenrauschens mit Bewertungskurve A.
GREEN
SHIELD
PIN 2
PIN 3
PIN 1
2.2K Ω
1 uF 10V
ECM
FET
CAPSULE OVERMOLD
BOOM
TUBE SHIELDED
CABLE
CASE
CONNECTOR
PIN 4 N/C
