Siemens Gigaset 300 User manual

Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 /
Schablone 2005_07_27
s
Gigaset
Gigaset USB Adapter 300

Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 /
Schablone 2005_07_27
A
B

Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 /
Schablone 2005_07_27
C
C1 C2
1
2
3
4
5
7
6

Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 /
4
Schablone 2005_07_27
Security + ECO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Kurzbedienungsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Quick Start Guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Guide d’installation rapide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Guida rapida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Pikaohje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Beknopte gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Kort betjeningsvejledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Kort brukerveiledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Kort användarhandbok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
Authorisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
WEEE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
Service Center . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

5Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 / Secu-
Schablone 2005_07_27
Security + ECO
EL: Υποδείξεις ασφαλείας
uΗσυσκευή προορίζεται μόνο για τη λειτουργία σε εσωτερικούς χώρους
(περιοχή θερμοκρασιών: 0 ως 40°C). Αποφύγετε τη λειτουργία σε υγρό
περιβάλλον ήσε χώρους με υγρασία, σκόνες ήατμούς.
uΗσυσκευή μπορεί να επηρεάσει τη λειτουργία ιατρικών μηχανημάτων.
uΗσυσκευή θα πρέπει να συνοδεύεται από τις οδηγίες λειτουργίας και το
CD-ROM όταν την παραδίνετε σε ένα τρίτο άτομο.
EL: Ησυμβολή σας για το περιβάλλον (ECO)
Εμείς, ηGigaset Communications GmbH διαμορφώνουμε τα
προϊόντα μας με όσο το δυνατόν πιο φιλικό τρόπο προς το
περιβάλλον. Στόχος μας είναι να ακολουθήσουμε μία ολοκληρωμένη
διαδικασία, ηοποία θα μας διευκολύνει στη συμμόρφωση προς τα
αυστηρά πρότυπα του ISO 14001 για τη διεθνή περιβαλλοντική
διαχείριση.
Πρόσθετα πλεονεκτήματα για το περιβάλλον
uΜε τη χρήση ενός τροφοδοτικού ελεγχόμενης λειτουργίας όλοι οι
δρομολογητές (router) μας και οι αναμεταδότες (repeater) καταναλώνουν
έως και 60% λιγότερο ρεύμα, προσφέροντας έτσι μία μεγαλύτερη
ενεργειακή απόδοση.

Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 / Secu-
6
Schablone 2005_07_27
uΣε όλα τα router και τα repeater, καθώς και σε ορισμένα WLAN-Clients,
μπορείτε να μειώσετε την ισχύ εκπομπής WLAN, ανάλογα με την εκάστοτε
συσκευή και το λειτουργικό σύστημα του υπολογιστή σας.
uΜπορείτε ακόμα να απενεργοποιήσετε τελείως το WLAN.
HR: Sigurnosne upute
uUređaj je dizajniran za rad u zatvorenim prostorima (temperatura od 0 do
40 °C). Izbjegavajte korištenje uređaja u vlažnim prostorima i zaštitite ga od
prašine i isparavanja.
uRad ureðaja može imati utjecaj na medicinske ureðaje.
uUkoliko dajete uređaj trećoj osobi pobrinite se da ta osoba također dobije
uputstva za rukovanje i CD-ROM.
HR: Vaš doprinos okolišu (ECO)
U tvrtki Gigaset Communications GmbH nastojimo učiniti svoje
proizvode što kompatibilnijim s okolišem. Naš je cilj održiv postupak
koji će nam olakšati pridržavanje strogih propisa ISO standarda
14001 za međunarodno upravljanje u skladu s okolišem.
Dodatne prednosti ekologije
uZahvaljujući načinu rada s prebacivanjem napajanja svi naši ruteri i repetitori
troše do 60% manje energije i tako nude veću energetsku učinkovitost.
uMožete smanjiti energiju za WLAN prijenos na svim ruterima i repetitorima te
nekim WLAN klijentima - ovisno o kojem se uređaju radi te o operacijskom
sustavu vašeg računala.
uMožete u potpunosti isključiti WLAN.

7Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 / Secu-
Schablone 2005_07_27
SK: Bezpečnostné pokyny
uZariadenie je určené iba na prevádzku v interiéroch (rozsah teplôt:
0 až 40 °C). Zariadenie nepoužívajte vo vlhkom či mokrom prostredí
achráňte ho pred prachom a dymom.
uSmerovačmôže ovplyvňova˙činnos˙zdravotníckych prístrojov.
uAk smerovačpredávate ďalšej osobe, uistite sa, že spolu s ním predávate
i návod na použitie a disk CD-ROM.
SK: Náš príspevok k ochrane životného prostredia (ECO)
V spoločnosti Gigaset Communications GmbH sa snažíme, aby naše
výrobky boli čo najšetrnejšie voči životnému prostrediu. Naším
cieľom je udržateľný proces, ktorý nám uľahčí dodržiavanie
striktných ustanovení normy ISO 14001 týkajúcej sa
medzinárodného manažérstva v oblasti životného prostredia.
Ďalšie výhody pre ekológiu
uVďaka používaniu spínaných napájacích zdrojov majú všetky naše smerovače
a opakovače až o 60% nižšiu spotrebu energie a ponúkajú vyššiu energetickú
efektívnosť.
uNa všetkých smerovačoch a opakovačoch a na niektorých klientoch siete
WLAN môžete znížiťvysielací výkon - v závislosti od zariadenia a operačného
systému počítača.
uSieťWLAN môžete aj úplne vypnúť.

Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 /
8
Schablone 2005_07_27
Kurzbedienungsanleitung
Diese Kurzbedienungsanleitung zeigt Ihnen, wie Sie den Gigaset USB Adapter
300 in Betrieb nehmen und über einen Access Point (wie z. B. Gigaset SE366
WLAN) ins Internet gelangen. Detaillierte Informationen finden Sie in der Bedie-
nungsanleitung auf der mitgelieferten CD-ROM und im Internet unter
http://www.gigaset.com/gigasetusbadapter300.
Warenzeichen
Gigaset Communications GmbH ist Markenlizenznehmerin der Siemens AG.
Microsoft, Windows 2000, Windows XP und Windows Vista sind registrierte
Warenzeichen der Microsoft Corporation.
Sicherheitshinweise
uDas Gerät ist nur für den Betrieb in geschlossenen Räumen vorgesehen (Tem-
peraturbereich: 0 bis 40 °C). Vermeiden Sie den Betrieb in feuchter oder nas-
ser Umgebung, bei Staub oder Dämpfen.
uDas Gerät kann den Betrieb von medizinischen Geräten beeinflussen.
uHändigen Sie die Bedienungsanleitung und CD-ROM mit aus, wenn Sie Ihr
Gerät an eine andere Person weitergeben.
Ihr Beitrag für die Umwelt (ECO)
Wir als Gigaset Communications GmbH gestalten unsere Produkte so
umweltverträglich wie möglich. Unser Ziel ist ein nachhaltiger
Prozess, der uns die Einhaltung der strikten Vorgaben der ISO-Norm
14001 für das internationale Umweltmanagement erleichtert.

9Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 /
Schablone 2005_07_27
Weitere Pluspunkte für die Umwelt
uDank eines Schaltnetzteils verbrauchen alle unsere Router und Repeater bis
zu 60% weniger Strom und bieten so eine höhere Energie-Effizienz.
uBei allen Routern und Repeatern und bei einigen WLAN-Clients – abhängig
vom jeweiligen Gerät und dem Betriebssystems Ihres PCs – können Sie die
WLAN-Sendeleistung reduzieren.
uSie können das WLAN ganz abschalten.
Systemanforderungen
Zum Betrieb benötigen Sie:
ueinen PC mit mindestens 466 MHz und einem der folgenden Betriebs-
systeme: Windows Vista, Windows XP oder Windows 2000
u64 MB RAM und mindestens 30 MB Festplattenkapazität
ueinen freien USB-Anschluss
uein CD-ROM-Laufwerk oder ein DVD-Laufwerk
Anschlussmöglichkeiten
Sie haben verschiedene Möglichkeiten, den Gigaset USB Adapter 300 an Ihren PC
anzuschließen. Die Abbildungen zur nachfolgenden Beschreibung finden Sie
nach dem Deckblatt in dieser Bedienungsanleitung.
Hinweis:
Schließen Sie den Gigaset USB Adapter 300 erst an einen freien USB-Anschluss
Ihres PCs an, wenn das Installationsprogramm Sie dazu auffordert.

Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 /
10
Schablone 2005_07_27

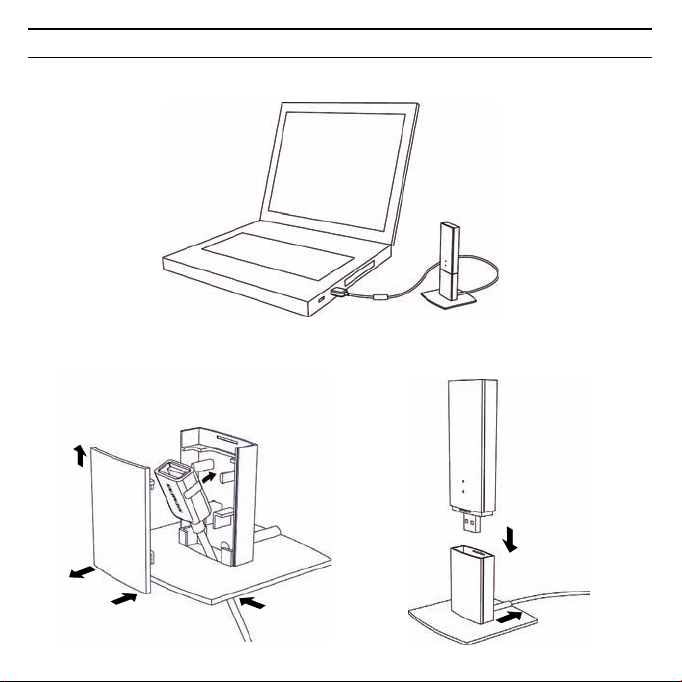

uSie können den Gigaset USB Adapter 300 als Stick direkt in einen freien USB-
Anschluss an Ihrem PC einstecken (A).
uSie können den Gigaset USB Adapter 300 mit Hilfe des mitgelieferten USB-
Kabels an einen freien USB-Anschluss an Ihrem PC anschließen (B).
uSie können den Gigaset USB Adapter 300 mit dem mitgelieferten Fuß aufstel-
len, um ihn so für den stationären Betrieb optimal ausrichten zu können (C).
Gehen Sie dazu wie folgt vor:
ìÖffnen Sie den Aufstellfuß. Ziehen Sie dazu die Vorderseite des Fußes etwa
2 mm nach oben (C1-1) und nehmen Sie sie dann nach vorne weg (C1-2).
ìSchieben Sie das USB-Kabel von unten durch den Fuß (C1-3).
ìDrücken Sie den USB-Stecker in Pfeilrichtung zwischen die Halterungen.
Achten Sie darauf, dass das Logo auf dem Stecker nach vorne zeigt (C1-4).
ìSchließen Sie den Aufstellfuß. Achten Sie darauf, dass die Häkchen an der
Vorderseite des Fußes einrasten (C1-5).
ìLegen Sie das Kabel durch die Führung im Boden des Aufstellfußes und ste-
cken Sie es in einen freien USB-Anschluss an Ihrem PC (C2-6).
ìStecken Sie den Gigaset USB Adapter 300 mit den LEDs nach vorne in den
Aufstellfuß (C2-7).
Um den Fuß auseinander zu bauen, gehen Sie in umgekehrter Reihenfoge vor.

11Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 /
Schablone 2005_07_27
Vorgehen bei der Installation
Um den Internetzugang mittels eines Access Points aufzubauen, gehen Sie wie
folgt vor:
1. Installieren Sie zunächst den Gigaset USB Adapter 300 an einem PC.
2. Installieren Sie dann den Access Point, sofern er nicht bereits in Betrieb ist.
Dies ist in der Bedienungsanleitung des entsprechenden Geräts beschrieben.
3. Stellen Sie die Verbindung vom Gigaset USB Adapter 300 zum Access Point
her.
Installation des Gigaset USB Adapter 300 an einem PC
ìBeenden Sie alle laufenden Programme.
ìLegen Sie die im Lieferumfang enthaltene CD-ROM in das CD-ROM-Laufwerk
Ihres PCs und warten Sie, bis das Startfenster erscheint. Falls das Startfenster
nicht automatisch erscheint, starten Sie die Installation manuell:
– Öffnen Sie den Windows Explorer.
– Wählen Sie das CD-ROM-Laufwerk.
– Doppelklicken Sie auf das Programm start.exe.
Das Fenster zur Sprachauswahl erscheint.
Hinweise:
uSchließen Sie den Gigaset USB Adapter 300 erst an einen freien USB-
Anschluss Ihres PCs an, wenn das Installationsprogramm Sie dazu auffor-
dert.
uZur Installation benötigen Sie eventuell Administratorrechte auf Ihrem PC.

Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 /
12
Schablone 2005_07_27
ìWählen Sie Ihre Sprache.
Ein Fenster mit der Übersicht über den Inhalt der CD-ROM erscheint.
ìKlicken Sie auf Installation.
Der InstallShield Wizard erscheint auf dem Bildschirm.
ìKlicken Sie auf Weiter, um die Installation fortzusetzen.
Im folgenden Fenster wählen Sie das Verzeichnis für die Installationsdateien auf
Ihrem PC.
ìÜbernehmen Sie die Voreinstellung oder wählen Sie mittels der Schaltfläche
Durchsuchen ein anderes Verzeichnis und klicken Sie auf Weiter.
Während der Installation zeigt der InstallShield Wizard im Fenster Setup-Fort-
schritt, welche Aktion gerade ausgeführt wird, und er zeigt den Fortschritt der
Installation an.
ìWenn der InstallShield Wizard Sie dazu auffordert, schließen Sie den Gigaset
USB Adapter 300 wie unter „Anschlussmöglichkeiten” auf Seite 9 beschrie-
ben an einen freien USB-Anschluss an Ihrem PC an.
Nach dem Anschließen des Gigaset USB Adapter 300 wird die Installation auto-
matisch fortgesetzt. Die automatische Hardware-Erkennung des Betriebssys-
tems wird gestartet, um die Treiber für den Gigaset USB Adapter 300 zu installie-
ren.
Hinweis:
Die Fenster der verschiedenen Windows-Betriebssyteme unterscheiden sich
nur wenig voneinander. Die Installation erfolgt, bis auf wenige Mausklicks und
Neustartvorgänge, weitgehend automatisch.

13Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 /
Schablone 2005_07_27
Wenn an Ihrem PC Windows XP SP1 installiert ist, erscheint ein Fenster mit einer
Abfrage.
ìWählen Sie die Option Software automatisch installieren und klicken Sie
auf Weiter.
Wenn an Ihrem PC Windows XP SP2 installiert ist, erscheint eine Abfrage, ob die
Windows Update-Funktion nach einer passenden Software suchen soll.
ìWählen Sie die Option Nein, dieses Mal nicht und und klicken Sie auf
Weiter.
ìWählen Sie dann die Option Software automatisch installieren und klicken
Sie auf Weiter.
Wenn auf Ihrem PC Windows Vista installiert ist, kann es sein, dass es auf Ihrem
PC einen neueren Treiber für den Gigaset USB Adapter 300 gibt.
ìKlicken Sie auf Ja, wenn Sie diesen Treiber verwenden möchten (empfoh-
len).
Wenn Sie den Treiber durch den Treiber von der CD ersetzen möchten, kli-
cken Sie auf Nein.
ìKlicken Sie im nächsten Fenster auf Fertig stellen, um den Hardware Wizard
zu beenden.
ìFalls ein Fenster erscheint, das Sie zum Neustart des PCs auffordert, wählen
Sie die Option zum Neustart des PCs und klicken Sie auf Fertig stellen.
Die Installation wird abgeschlossen.

Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 /
14
Schablone 2005_07_27
Installation überprüfen
Wenn die Installation erfolgreich war, steht Ihnen jetzt der Gigaset WLAN Adap-
ter Monitor zur Verfügung. Mit dem Gigaset WLAN Adapter Monitor konfigurie-
ren Sie Ihren Gigaset USB Adapter 300 und stellen eine Verbindung zu anderen
Netzwerkadaptern oder zu einem Access Point her.
Der Gigaset WLAN Adapter Monitor wird durch ein Symbol im Info-Bereich der
Taskleiste dargestellt, das Ihnen auch anzeigt, ob bereits eine Verbindung zu
einem Verbindungspartner besteht.
Folgende Anzeigen im Info-Bereich der Taskleiste sind möglich:
Kein Symbol:
Software nicht gestartet
Versuchen Sie zunächst, den Gigaset WLAN Adapter Monitor manuell zu star-
ten.
ìKlicken Sie auf das Symbol des Gigaset WLAN Adapter Monitor auf dem
Desktop Ihres PCs.
ODER
ìKlicken Sie im Startmenü auf Start – Programme – Gigaset USB Adapter
300 – Gigaset WLAN Adapter Monitor.
Ist dies nicht möglich, war die Installation fehlerhaft.
ìDeinstallieren Sie die Software.
ìInstallieren Sie dann die Software erneut.
Software vorhanden, graue Kugel oberhalb des Sym-
bols: Gigaset USB Adapter 300 nicht eingesteckt

15Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 /
Schablone 2005_07_27
WLAN- und Sicherheitseinstellungen
Der Gigaset USB Adapter 300 ist mit WPS (Wi-Fi Protected Setup) ausgestattet.
Wenn Ihr Router/ Access Point WPS unterstützt, können Sie ganz einfach die
WLAN- und Sicherheitseinstellungen vornehmen:
ìKlicken Sie auf das Symbol des Gigaset WLAN Adapter Monitor in der
Taskleiste.
ìWählen Sie im Register Konfiguration – Allgemein als Anmeldemodus den
Eintrag Ohne PIN (Anwenden).
ìDrücken Sie am Router/ Access Point die WPS-Taste (bei Gigaset-Geräten die
Registrationstaste).
ìKlicken Sie auf die Schaltfläche Anwenden.
Mit diesem Klick wird die Verbindung hergestellt und Ihr Gigaset USB Adapter
300 ist konfiguriert.
Weitere Hinweise finden Sie in der ausführlichen Bedienungsanleitung auf der
CD-ROM. Dort sind auch die weiteren Möglichkeiten der Konfiguration beschrie-
ben:
uWPS über PIN (Mit PIN dieses Geräts oder Mit PIN des WLAN-Partnergeräts)
uManuelle Konfiguration

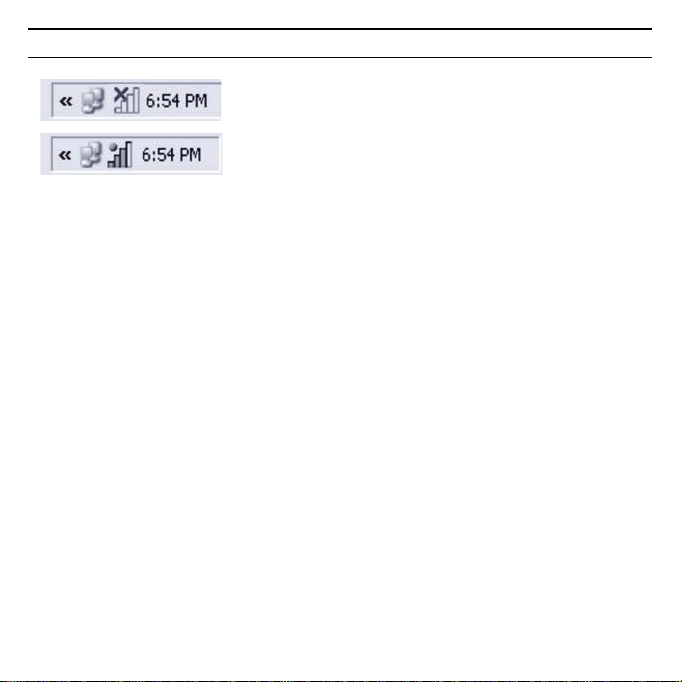

Rotes Kreuz oberhalb des Symbols:
Keine Verbindung zum Verbindungspartner
Grüne Kugel oberhalb des Symbols:
Verbindung aufgebaut
Die Anzahl der farbigen Balken im Symbol zeigt die Verbindungsqualität an.

Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 /
16
Schablone 2005_07_27
Zulassung
Dieses Gerät ist für den weltweiten Betrieb vorgesehen, außerhalb des Europäi-
schen Wirtschaftsraums (mit Ausnahme der Schweiz) in Abhängigkeit von nati-
onalen Zulassungen.
In Frankreich ist dieses Gerät nur für den Betrieb innerhalb von Gebäuden vorge-
sehen.
Länderspezifische Besonderheiten sind berücksichtigt.
Hiermit erklärt die Gigaset Communications GmbH, dass dieses Gerät den
grundlegenden Anforderungen und anderen relevanten Bestimmungen der
Richtlinie 1999/5/EC entspricht.
Eine Kopie der Konformitätserklärung nach 1999/5/EC finden Sie über folgende
Internetadresse:
www.gigaset.com/docs.
Bitte beachten Sie bei manueller Konfiguration:
Voraussetzung für eine erfolgreiche Kommunikation ist, dass alle Verbin-
dungspartner eines WLANs identische Sicherheitseinstellungen und dieselbe
SSID verwenden.

17Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 /
Schablone 2005_07_27
Quick Start Guide
This Quick Start Guide shows you how to get started with the Gigaset USB
Adapter 300 and gain access to the Internet using an access point (e.g. the
Gigaset SE366 WLAN). You will find detailed information about these aspects in
the user guide supplied on the CD-ROM.
http://www.gigaset.com/gigasetusbadapter300.
Trademarks
Gigaset Communications GmbH is a trademark licensee of Siemens AG.
Microsoft, Windows 2000, Windows XP and Windows Vista are registered trade-
marks of Microsoft Corporation.
Safety precautions
uThe device is only allowed for operation in enclosed rooms (temperature
range: 0 to 40°C). Do not use the device in a damp or wet environment, with
dust or vapours.
uThe device may affect medical equipment.
uMake sure you include the operating instructions and the CD-ROM when you
pass on your device to somebody else.
Your contribution to the environment (ECO)
We at Gigaset Communications GmbH make our products as environ-
mentally compatible as possible. Our goal is a sustainable process
that makes it easier for us to comply with the strict stipulations of the
ISO standard 14001 for international environmental management.

Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 /
18
Schablone 2005_07_27
Further advantages for the ecology
uThanks to a switched-mode power supply, all our routers and repeaters use
up to 60% less power and so offer higher energy efficiency.
uYou can reduce the WLAN's transmitting power for all routers and repeaters
and some WLAN clients – depending on the device in question and your PC's
operating system.
uYou can turn off the WLAN completely.
System requirements
To operate the card, you need:
uA PC running at a minimum of 466 MHz and one of the following operating
systems: Windows Vista, Windows XP or Windows 2000
u64 MB RAM and at least 30 MB free hard disk space
uA free USB slot
uA CD-ROM drive or a DVD drive
Connection possibilities
You can connect the Gigaset USB Adapter 300 to your PC in different ways. The
diagrams corresponding to the following description can be found on the pages
following the cover of this user guide.
Note:
Only insert the Gigaset USB Adapter 300 or the USB cable into a free USB port
on your PC when the Install Shield prompts you to do so.

19Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 /
Schablone 2005_07_27
uYou can connect the Gigaset USB Adapter 300 as a stick directly to a free USB
port on your PC (A).
uYou can connect the Gigaset USB Adapter 300 to a free USB port on your PC
via the USB cable supplied (B).
uTo optimally adjust the Gigaset USB Adapter 300 for operation in a fixed loca-
tion you can install it with the supplied stand (C).
To do so, proceed as follows:
ìOpen the stand. To do this, pull the front of the stand about 2 mm upwards
(C1-1) and then remove it forwards (C1-2).
ìPush the USB cable from below through the stand (C1-3).
ìPress the USB plug between the fixtures in the direction of the arrow. Make
sure that the logo on the plug is pointing forward (C1-4).
ìClose the stand. Make sure that the clamps on the front of the stand snap in
(C1-5).
ìPass the cable through the channel in the bottom and insert it in a free USB
port on your PC (C2-6).
ìPut the Gigaset USB Adapter 300 in the stand with the LEDs facing forward
(C2-7).

Gigaset USB Adapter 300
Gigaset USB Adapter 300 / multilanguage / A31008-M1066-R101-1-TZ43_22-11-2008 /
20
Schablone 2005_07_27
Procedure for installation
To establish Internet access using an access point, proceed as follows:
1. First install the Gigaset USB Adapter 300 on a PC.
2. Then install the access point if it is not yet in operation. This is described in
the user guide for the device in question.
3. Set up the connection between the Gigaset USB Adapter 300 and the access
point.
Installing the Gigaset USB Adapter 300 on a PC
ìClose all running programs.
ìInsert the CD-ROM that is included in delivery into the CD-ROM or DVD drive
on your PC and wait until the start window is displayed. If the start window
does not appear automatically on your PC, start the installation manually:
– Open Windows Explorer.
– Select the CD-ROM drive.
– Double-click the program start.exe.
The language selection screen appears.
ìSelect your language.
Notes:
uOnly connect the Gigaset USB Adapter 300 to a free USB port on your PC
when the Install Shield prompts you to do so.
uYou may require administrator rights on your PC for the installation
process.
