Siemens S1 RKM 09002 User manual

DE
GB
FR
NL
IT
ES
S1 RKM 09002
S1 RKM 09005
Gebrauchsanweisung
Instructions for Use
Mode d'emploi
Gebruiksaanwijzing
Instruzioni sull’uso
Instrucciones de uso
Instruções de uso
PT

Siemens-Electrogeräte GmbH
Carl-Wery-Str. 34
D 81739 München
Germany

3
Inhaltsverzeichnis
Wichtige Hinweise
Entsorgung der Verpackung.......................................4
Entsorgung Ihres alten Geräts ...................................4
Vor der Inbetriebnahme Ihres Geräts.........................4
Vorstellung Ihres neuen Gerätes
Gerätebeschreibung...................................................5
Bedienfeld...................................................................6
Betriebsbedingungen
Betriebsbedingungen..................................................7
Transport des Gerätes................................................7
Inbetriebnahme
Kühlen ........................................................................8
Möglichkeiten der Warmluftabführung........................9
Entfeuchten ..............................................................10
Luftreinigung.............................................................10
Pflege und Wartung
Reinigung..................................................................11
Vor der Inbetriebnahme zu Saisonbeginn................11
Kundendienst..........................................................12
Garantiebedingungen ............................................12
Überlegungen, die Ihnen einen Anruf beim
Kundendienst ersparen können ...........................14
Technische Daten...................................................15

4
Entsorgung der
Verpackung
❏Bitte entsorgen Sie die Verpackung
umweltfreundlich.
❏Unsere Produkte werden für den Versand
sorgfältig in umweltfreundliche Materialien
verpackt. Die Verpackungsmaterialien können
recyclet werden.
❏Mit der Wiederverwendung von
Verpackungsmaterialien leisten Sie einen Beitrag
zur Abfallverminderung und zur Einsparung von
wertvollen Rohstoffen.
❏In Deutschland können Sie die Verpackung auf
jeden Fall an dem Ort abgeben, an dem Sie das
Gerät gekauft haben. Ihr Händler übernimmt für
Sie die weitere Entsorgung.
Wichtige Hinweise
Entsorgung Ihres
alten Gerätes
❏Ziehen Sie den Netzstecker aus der Steckdose
und schneiden Sie das Netzkabel ab.
❏Die Geräte enthalten Kältemittel, die gemäß den
geltenden gesetzlichen Bestimmungen entsorgt
werden müssen.
❏Werfen Sie das Gerät nicht einfach weg, sondern
geben Sie es ab. Für eine eventuelle Abholung
setzen Sie sich mit Ihrer Gemeinde- oder
Stadtverwaltung oder anderen zuständigen
Stellen in Verbindung.
Vor der
Inbetriebnahme
Ihres Gerätes
❏Lesen Sie die Bedienungsanleitung aufmerksam
durch, bevor Sie das Gerät zum ersten Mal
benutzen. Die Anleitung enthält nicht nur wichtige
Informationen für den Gebrauch, sondern auch
wichtige Hinweise für Ihre persönliche Sicherheit
und die Instandhaltung des Geräts.
❏Heben Sie die Bedienungsanleitung auf. Sie
könnte für einen anderen Anwender nützlich sein.
❏Schalten Sie kein beschädigtes Gerät ein.Im
Fehlerfall das Gerät vom Netz trennen.
❏Aufstellung und Anschluss Ihres Geräts müssen
gemäß den Montageanweisungen und den
geltenden Bestimmungen durchgeführt werden.
Die Nichtbeachtung dieser Anleitung kann zu
einem Verlust der Garantieansprüche führen.
❏Unsere Geräte erfüllen die gültigen
Sicherheitsnormen. Reparaturen dürfen nur von
kompetenten, sachverständigen Technikern
ausgeführt werden, denn Ihre Sicherheit steht auf
dem Spiel.
❏Stellen Sie sicher, dass der Verschlussstopfen
den Wasserablauf ordnungsgemäß verschließt.

Vorstellung Ihres neuen Gerätes

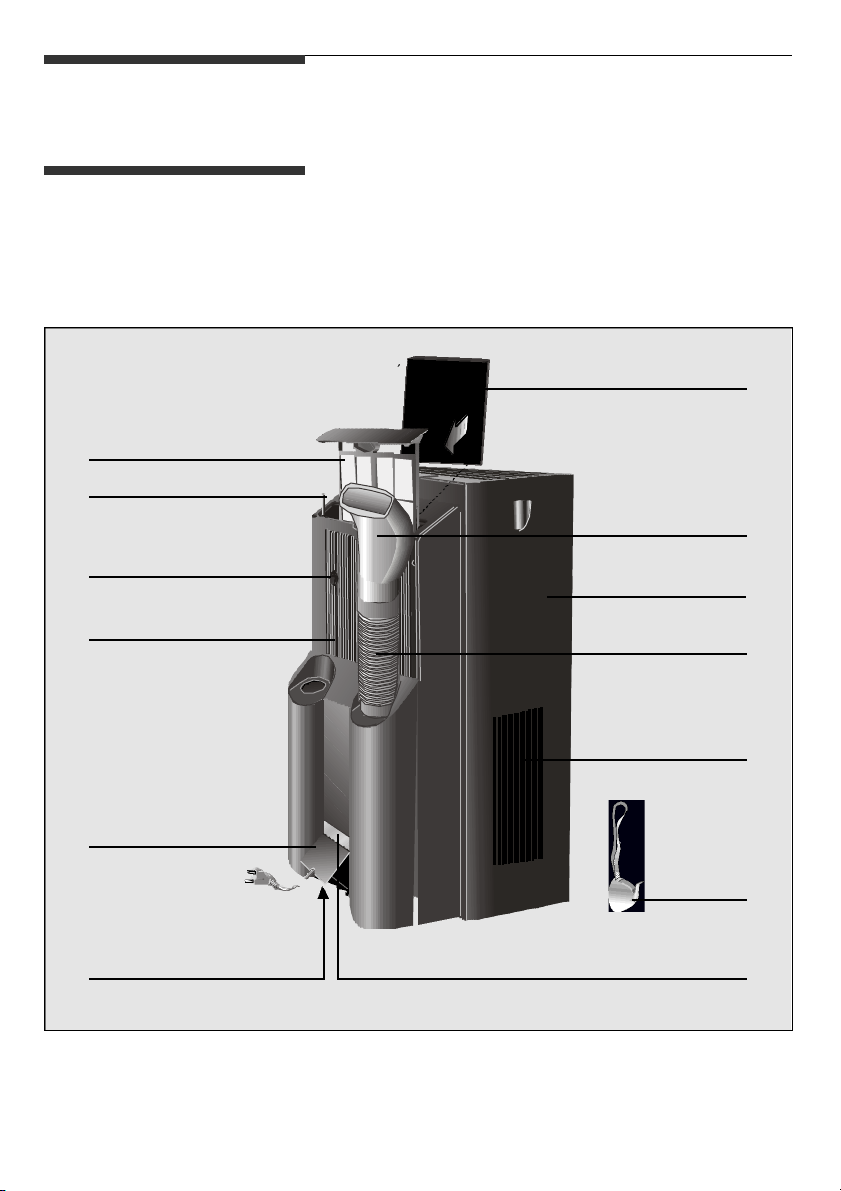

Gerätebeschreibung
5
Hauptfilter
Klimagerät
Spezialfilter
Luftaustrittsdüse
Befestigungsband
mit Fenstersauger
Abluftschlauch
Lufteinlassöffnung
Wasserablassschlauch
Kabelfach
Öffnung zum Ablassen
des Kondenswassers
Ablassöffnung und Ablasshebel
zum Ablassen des Wassers im
Entfeuchtungsbetrieb
Befestigungshaken für den
Abluftschlauch
Typenschild

6

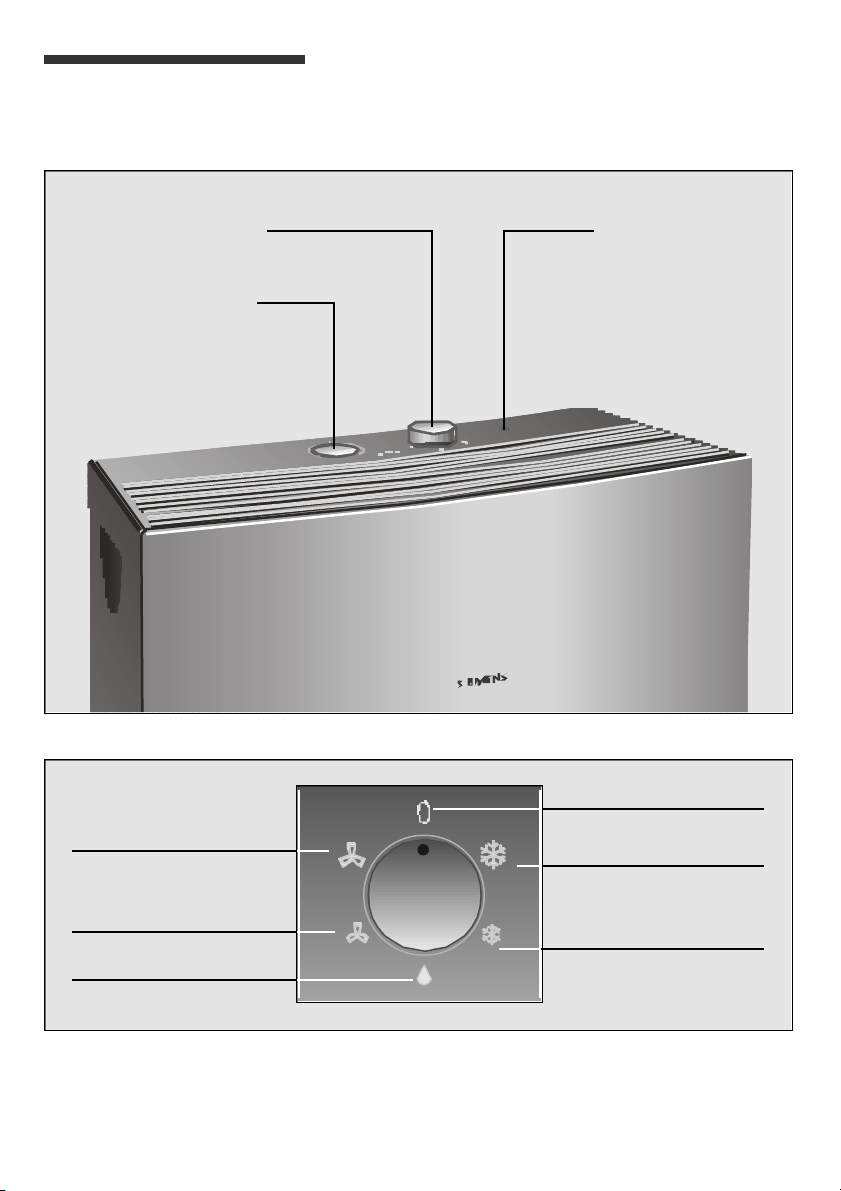

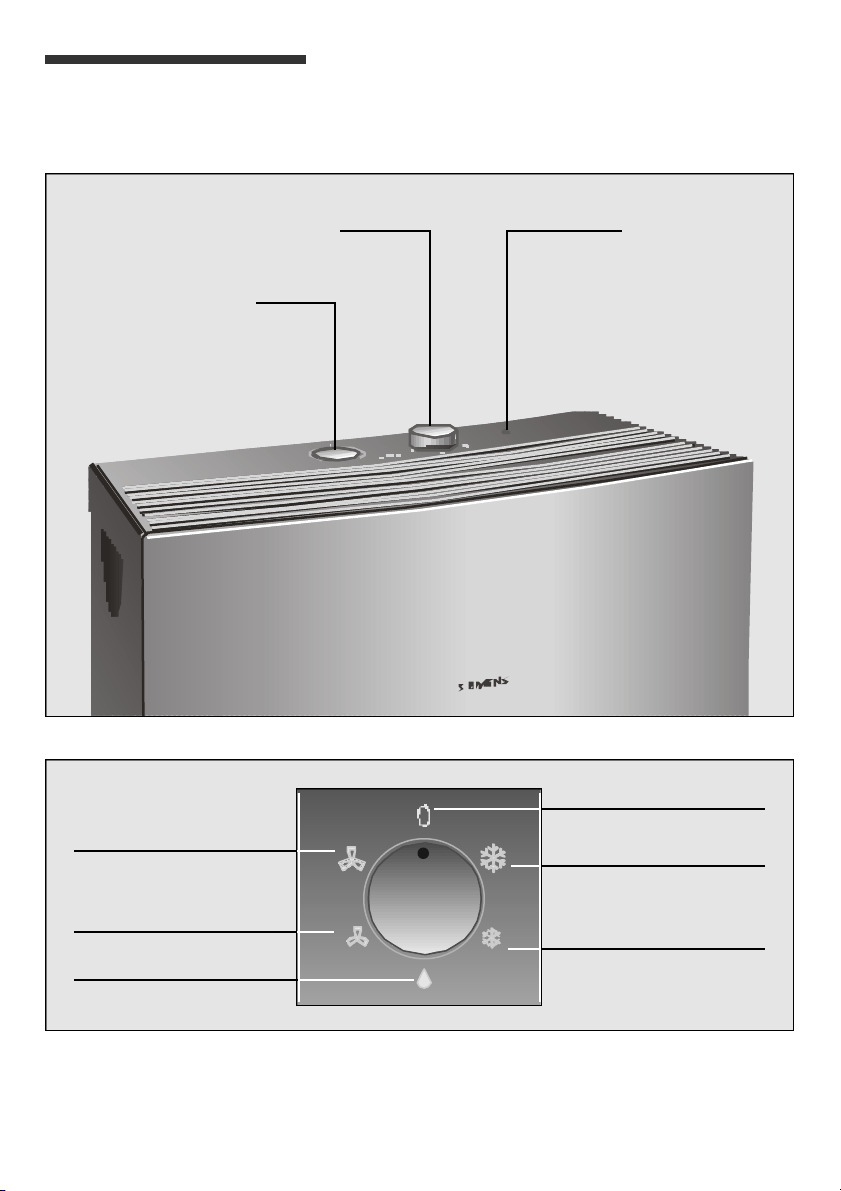

Bedienfeld
Thermostat
Funktions-Wahlschalter
Gerät außer Betrieb
Maximaler Kühlbetrieb
Leiser Kühlbetrieb
Entfeuchtungsbetrieb
Signallampe
Luftumwälzung leise
zur Luftreinigung
Luftumwälzung maximal
zur Luftreinigung

7
Betriebsbedingungen
❏Dieses Klimagerät ist für einen Anschluß an ein
Stromnetz mit 220/240 V und 50 Hz ausgelegt.
Die Netzsteckdose muß geerdet sein.
❏Absicherung durch 10 A träge.
❏Eventuell verwendete Verlängerungskabel
müssen geerdet sein.Der Kabel- Querschnitt
muss mindestens 1,5 mm2pro Anschluß
betragen. Maximale Gesamtlänge 25 m.

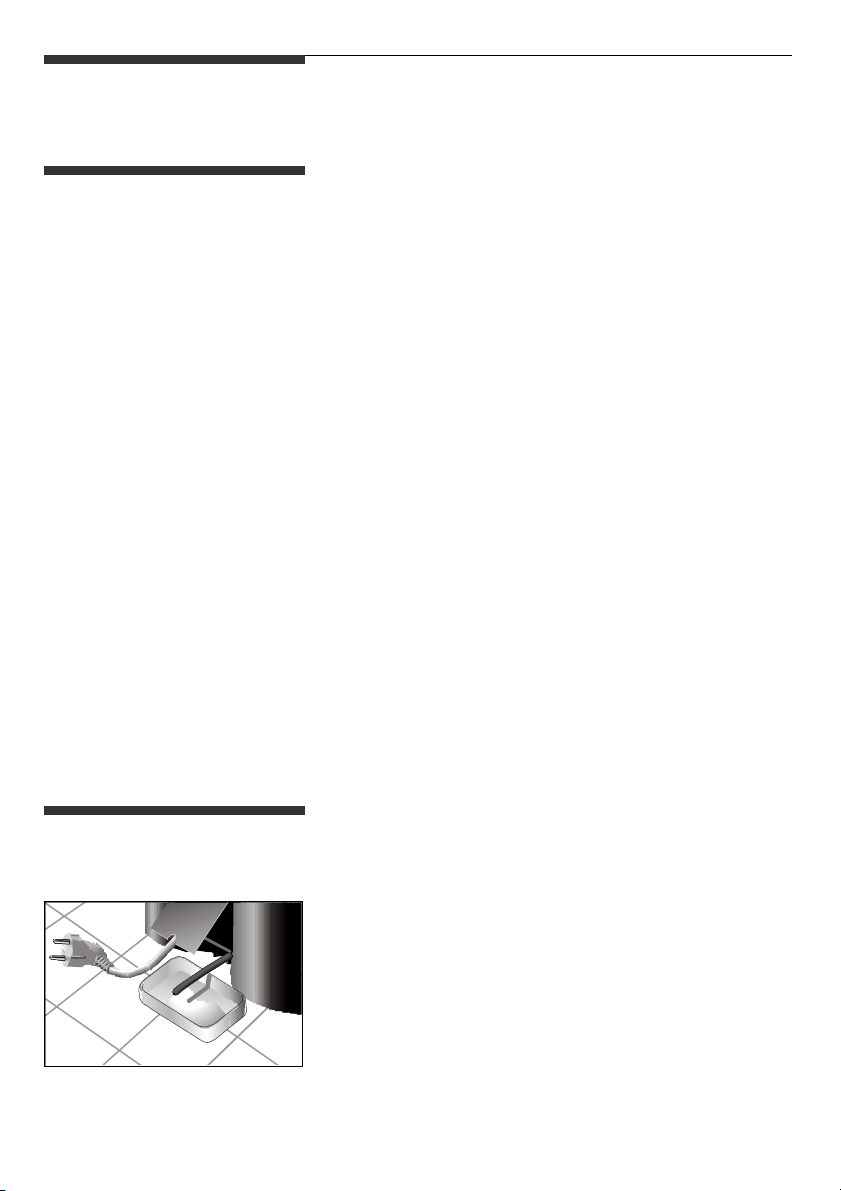

❏An der Rückseite des Gerätes ist ein Fach für
das Netzkabel vorgesehen.
❏Vermeiden Sie Eintritt von Wasser in das Gerät.
❏Die Lufteinlass- und -auslassöffnungen dürfen
nicht abgedeckt werden.
Bei Beschädigung des Netzkabels ist dieses gegen
ein neues Kabel mit ähnlichen Eigenschaften
auszutauschen. Wenden Sie sich dazu an den
Hersteller oder den Kundendienst oder anderes
fachkundiges Personal.
Achtung!
Wird das Klimagerät aus- und sofort wieder
eingeschaltet, so verzögert sich der
Wiederanlauf des Kompressors um ca. 3
Minuten. Diese Zeit ist nötig, um den korrekten
Betrieb des Gerätes zu gewährleisten.

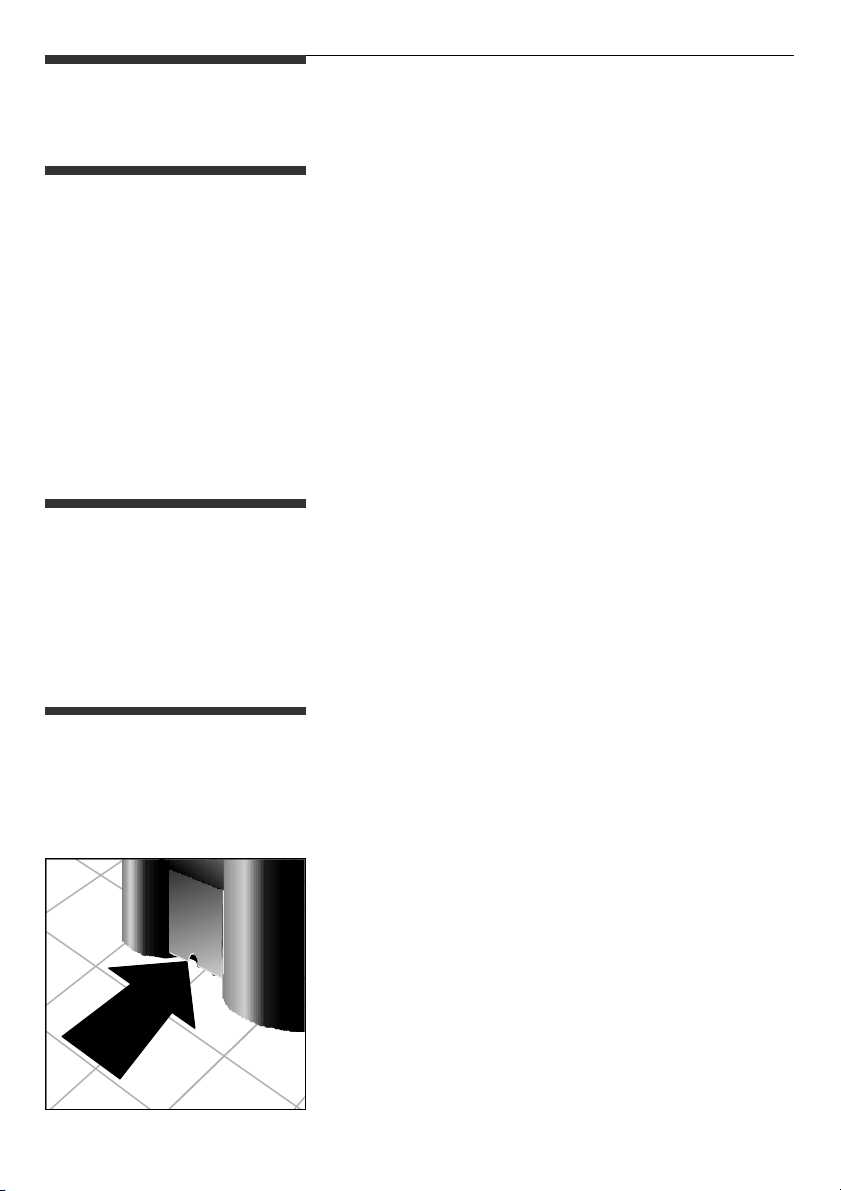

Transport des
Geräts
Vor dem Transport ist das Wasser aus dem
Kondensatbehälter abzulassen, bevor das Gerät
geneigt oder gekippt wird. Das Ablassen erfolgt
über den Wasserablassschlauch, der an der
Ablauföffnung an der Geräteunterseite
angeschlossen wird.
Achtung!
Bitte transportieren Sie das Gerät vorsichtig,
um die an der Bodenplatte angebrachte
Ablassöffnung für das Kondenswasser nicht zu
beschädigen.
Betriebsbedingungen

8

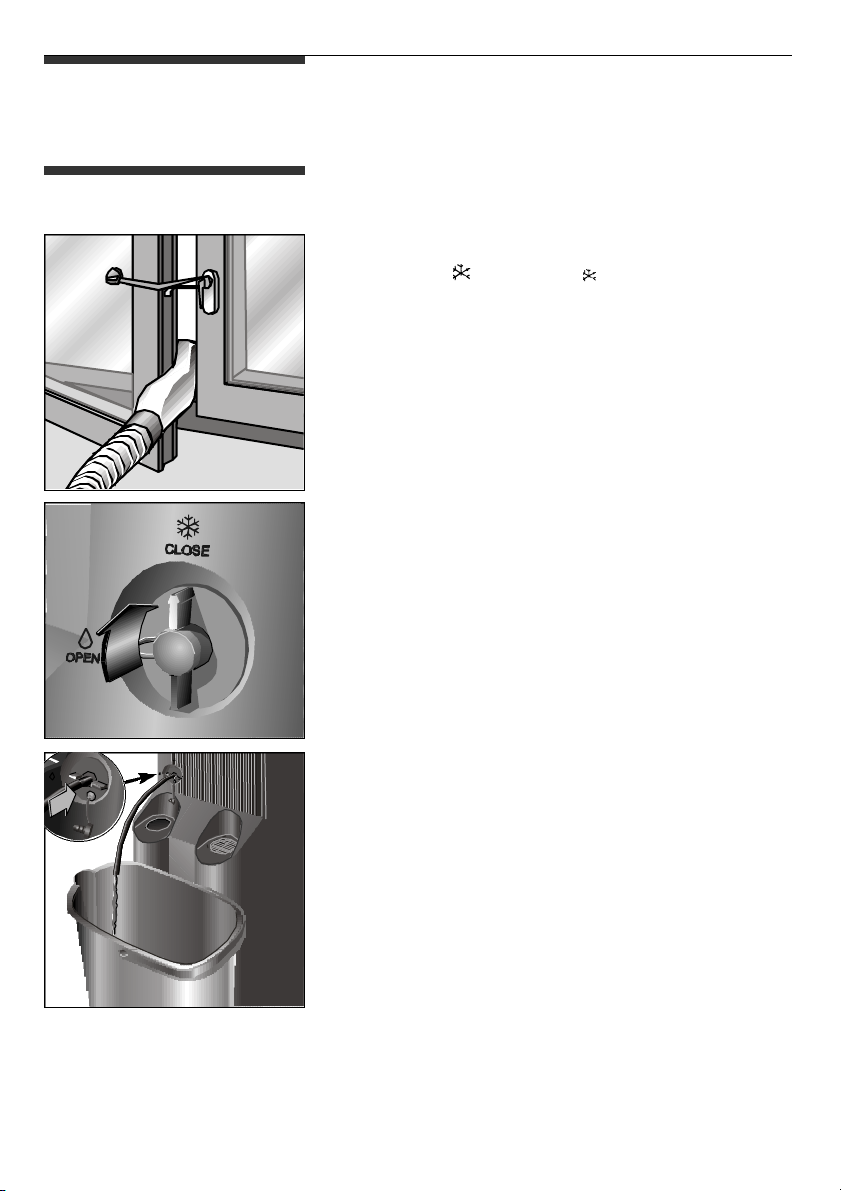

Kühlen
❏Netzstecker einstecken.
❏Abluftschlauch zur Warmluftabführung nach außen
führen (siehe "Möglichkeiten der
Warmluftabführung").
❏Maximalen oder leisen Kühlbetrieb
auswählen. Dazu den Funktions-Wahlschalter auf
das gewünschte Symbol drehen.
❏Ablasshebel auf der Geräterückseite auf das
Symbol "Kühlen" stellen.
❏Am Thermostat die gewünschte Temperatur
einstellen. Schaltet das Gerät aufgrund der
Thermostatsteuerung ab, läuft es automatisch
wieder an, sobald die Raumtemperatur um 2-3 ° C
ansteigt.
Das Gerät kühlt die Raumluft und entfeuchtet sie
gleichzeitig - und schafft so ein angenehmes
Raumklima.
Das entstehende Kondenswasser verdampft während
des Betriebs automatisch und wird zusammen mit der
Abluft über den Abluftschlauch nach außen abgeführt.
Bei extrem hohen Feuchtigkeitsbedingungen wird das
Gerät das Kondenswasser im Innenbehälter sammeln.
Wenn ein bestimmter Pegel erreicht wird, leuchtet das
Warnlämpchen auf, womit darauf hingewiesen wird,
dass der Behälter entleert werden muss.
❏Schalten Sie das Gerät aus, und warten Sie 10
Minuten, damit der Wiederanschluss der
Sicherheitssysteme ermöglicht wird.
❏Drehen Sie den Wasserablasshahn um 90 ° nach
links.
❏Entfernen Sie den Stöpsel des Hahns und setzen
Sie den Wasserablassschlauch auf.
❏Stellen Sie einen Behälter darunter, um das
Kondenswasser aufzufangen.
❏Wählen Sie den Klimatisierungs- oder
Entfeuchtungsbetrieb.
Achtung!
Vergessen Sie beim Wiedereinstellen auf
Kühlbetrieb nicht, den Stöpsel auf den
Wasserablauf zu stecken und den Wasserhahn 90°
nach rechts zu drehen,da ansonsten beim
Betreiben des Geräts das Wasser ausläuft.
Inbetriebnahme

Möglichkeiten der
Warmluftabführung
❏Luftaustrittsdüse an den Abluftschlauch
anschließen.
❏Fenster leicht öffnen und die Luftaustrittsdüse
zwischen Fensterflügel und Rahmen schieben.
❏Fenster soweit wie möglich schließen und mit
dem Befestigungsband und Fenstersauger
fixieren.
Mobile Installation
9
Festinstallation Für die feste Installation benötigen Sie das
Sonderzubehör "Fenster- Wanddurchführung". Es ist
unter der Bestellnummer S1 RKZ 06009 im Fachhandel
erhältlich.
❏ Für die Warmluftabführung durch die Wand müssen
Sie ein entsprechendes Loch bohren.
❏ Die Luftaustrittsdüse abziehen und denAbluftschlauch
an das Zubehörteil anschließen.
❏ Im Fall einer Fensterinstallation kommt nur das
durchsichtige Endstück des Zubehörsets zur
Anwendung. Zur Montage muß in das Fensterglas
eine runde Öffnung mit 10,5 cm Durchmesser
geschnitten werden.
24 - 38 cm.
Hinweise:
•Den Abluftschlauch so kurz wie möglich halten
(max. 140 cm).
•Die Mindesthöhe zwischen Boden und
Schlauchende muss mindestens 70 cm betragen.
•Bei der Verlegung des Schlauches auf einen
weiten Kurvenradius achten.
Andernfalls wird die Warmluftabführung gestört,
was zu einer Verminderung der Kühlleistung führen
kann.

10
Im Luftreinigungsbetrieb wird die Raumluft über
Filter geleitet und damit gereinigt.

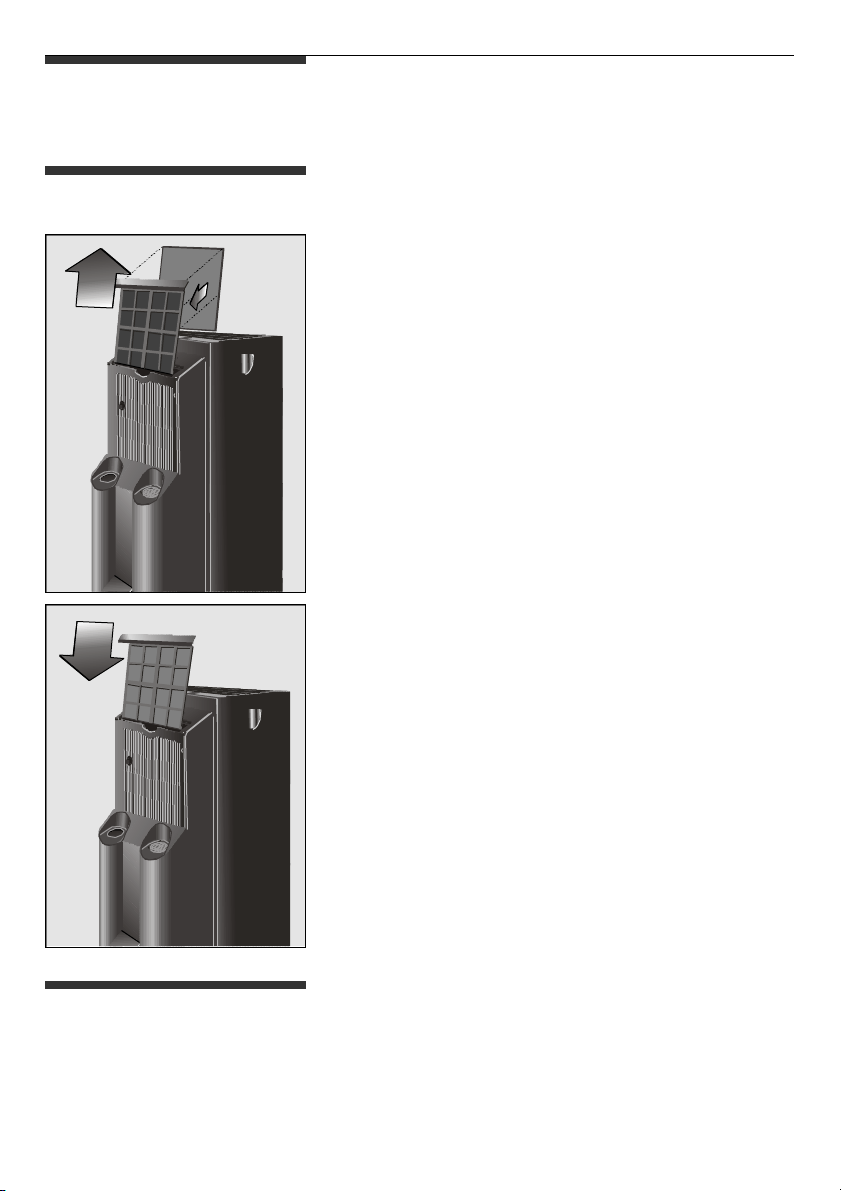

❏Das Gerät beinhaltet einen Hauptfilter, in den ein
Spezialfilter eingesetzt ist. Sie wirken gegen:
- Gerüche und Rauch.
- Blütenstaub, Bakterien und Staub.
❏Zur ausschließlichen Luftreinigung
Abluftschlauch in der Parkstellung fixieren.
❏Zwischen maximaler oder geringerer
Ventilatorgeschwindigkeit wählen.
❏Wir empfehlen, den Spezialfilter in jeder
Betriebsfunktion (Kühlen, Entfeuchtung,
Luftreinigung) eingelegt zu lassen, damit immer
die bestmögliche Luftreinigung erzielt wird.

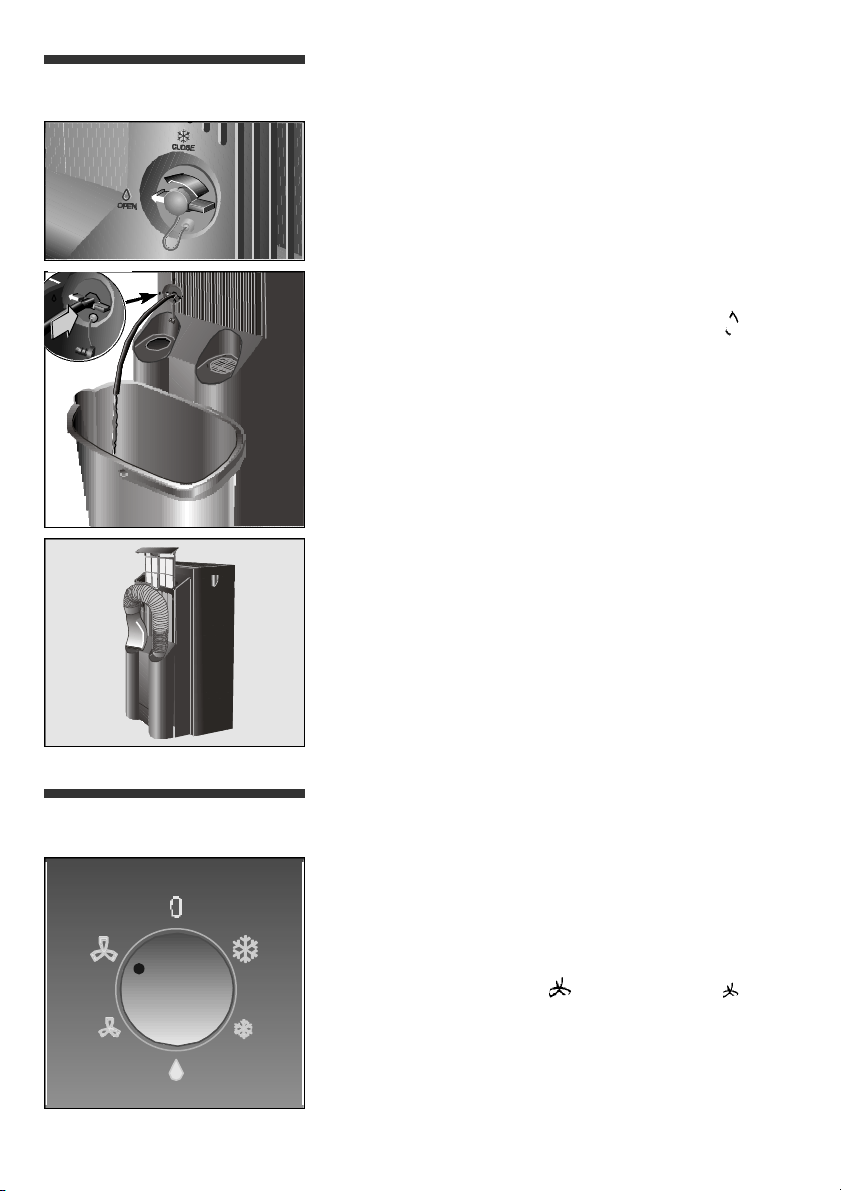

Im Entfeuchtungsbetrieb entzieht das Gerät der
Umgebungsluft Feuchtigkeit. Es erfolgt jedoch
keine Temperaturregelung.
❏Ablasshebel zur Entleerung des geräteinternen
Behälters um 90° nach links drehen.
❏Verschlußstopfen abziehen und Ablassschlauch
aufstecken.
❏Mit einem geeigneten Behälter abfließendes
Kondenswasser auffangen.
❏Den Abluftschlauch in Parkstellung bringen.
❏Funktions-Wahlschalter auf Entfeuchtung
stellen.
❏Je nach Umgebungsbedingungen können der
Raumluft bis zu 30 Liter Wasser in 24 Stunden
entzogen werden.
Achtung!
•Beim Umschalten auf Klimatisieren den
Verschlussstopfen auf die Ablassöffnung zur
Entleerung des geräteinternen Behälters
stecken und den Hahn um 90° nach rechts
drehen. Andernfalls entweicht hier während
des Klimatisierens Kondenswasser.
•Beachten Sie, dass die Raumtemperatur
mindestens 18°C betragen muss, um einen
einwandfreien Entfeuchtungsbetrieb zu
gewährleisten.
Entfeuchten
Luftreinigung
