Sierra Flame PALISADE-36 User manual

Page 1 of 56
CERT # LC773211
THE PALISADE
SEE-THU DIRECT LINEAR
20,000 BTU/h
Natural Gas
Installation and Operating Instructions
MODELS: PALISADE-36, PALISADE-36-DELUXE
SEE-THROUGH – CLEAN FACE
WARNING
IF THE INFORMATION IN THESE INSTRUCTIONS IS
NOT FOLLOWED EXACTLY, A FIRE OR EXPLOSION
MAY RESULT CAUSING PROPERTY DAMAGE,
PERSONAL INJURY, OR DEATH.
Do not store or use gasoline or other flammable
vapors and liquids in the vicinity of this or any other
appliance.
WHAT TO DO IF YOU SMELL GAS:
•Do not try to light any appliance
•Do not touch any electrical switch; do not use
any phone in your building
•Immediately call your gas supplier from a
neighbour’s phone. Follow gas supplier’s
instructions
•If you cannot reach your gas supplier, call the
fire department.
Installation and service must be performed by a
qualified installer, service agency or gas
supplier.
WARNING: Improper installation, adjustment,
alteration, services or maintenance can cause injury
or property damage. Refer to this manual. For
assistance or additional information consult a
qualified installer, service agency or the gas
supplier.
D
UE TO HIGH TEMPERATURES
,
THE APPLIANCE SHOULD BE
LOCATED OUT OF TRAFFIC AND
AWAY FROM FURNITURE AND
DRAPERIES.
CHILDREN AND ADULTS SHOULD
BE ALERTED TO THE HAZARDS
OF HIGH SURFACE
TEMPERATURE AND SHOULD
STAY AWAY TO AVOID BURNS OR
CLOTHING IGNITION.
YOUNG CHILDREN SHOULD BE
SUPERVISED WHEN THEY ARE IN
THE SAME ROOM AS THE
APPLIANCE.
CLOTHING OR OTHER
FLAMMABLE MATERIAL SHOULD
NOT BE PLACED ON OR NEAR THE
APPLIANCE.
KEEP THE ROOM AREA CLEAR AND
FREE FROM COMBUSTIBLE
MATERIALS,GASOLINE,AND
OTHER FLAMMABLE VAPORS AND
LIQUIDS.
PLEASE READ THIS MANUAL BEFORE INSTALLING OR USING THIS APPLIANCE.
SAVE THIS MANUAL FOR FUTURE REFERENCE.

Page 2 of 56
THE PALISADE
SEE-THU DIRECT LINEAR
20,000 BTU/h
AU GAZ NATUREL
Manuel D’installation et Guide de l’utilisateur
MODELS: PALISADE-36, PALISADE-36-DELUXE
CERT # LC773211
AVERTISSEMENT
ASSUREZ-VOUS DE BIEN SUIVRE LES INSTRUCTIONS
DONNÉES DANS CETTE NOTICE POUR RÉDUIRE AU
MINIMUM LE RISQUE D'INCENDIE OU D'EXPLOSION OU
POUR ÉVITER TOUT DOMMAGE MATÉRIEL, TOUTE
BLESSURE OU LA MORT.
Ne pas entreposer ni utiliser d'essence ni d'autres vapeurs ou
liquids inflammables dans le voisinage de cet appareil ou de
tout autre appareil.
QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ:
•Ne pas tenter d'allumer d'appareil.
•Ne touchez à aucun interrupteur. Ne pas vous servir des
telephones se trouvant dans le bâtiment où vous vous
trouvez.
•Appelez immédiatement votre fournisseur de gaz depuis
un voisin. Suivez les instructions du fournisseur.
•Si vous ne pouvez rejoindre le fournisseur de gaz,
appelez le service des incendies.
L'installation et l'entretien doivent être assurés par un
installateur ou un service d'entretien qualifié ou par le
fournisseur de gaz.
AVERTISSEMENT: Une mauvaise installation, de réglage, la
modification, de services ou de maintenance peut causer des
dommages corporels ou matériels. Reportez-vous à ce
manuel. Pour toute assistance ou information supplémentaire,
consulter un installateur qualifié, un service ou le fournisseur
de gaz.
E
N RAISON DE TEMPERATURES
ELEVEES,L'APPAREIL DOIT ETRE
PLACE HORS DE LA CIRCULATION
ET LOIN DES MEUBLES ET
TENTURES.
ENFANTS ET ADULTES DOIVENT
ETRE AVERTIS DES DANGERS DE
LA TEMPERATURE DE SURFACE
ELEVEE ET DEVRAIT RESTER A
L'ECART POUR EVITER LES
BRULURES OU L'INFLAMMATION
DES VETEMENTS.
LES JEUNES ENFANTS DOIVENT
ETRE SOIGNEUSEMENT
SURVEILLES QUAND ILS SONT
DANS LA MEME PIECE QUE
L'APPAREIL.
CLOTHING OR OTHER
MATERIAUX COMBUSTIBLES NE
DOIVENT PAS ETRE PLACES SUR
OU PRES DE L'APPAREIL.
GARDER LAZONE SALLE
CLAIRE ET LIBRE DE MATERIAUX
COMBUSTIBLES,D'ESSENCE,ET
AUTRES VAPEURS ET LIQUIDES
S'IL VOUS PLAIT LIRE CE MANUEL AVANT D'INSTALLER OU UTILISER CET APPAREIL.
CONSERVEZ CE MANUEL POUR REFERENCE FUTURE. THIS

Page 3 of 56
Table of Contents
IMPORTANT SAFETY INFORMATION …………………………………………………………….. 4 – 5
1.0 INTRODUCTION.....................................................................................................................

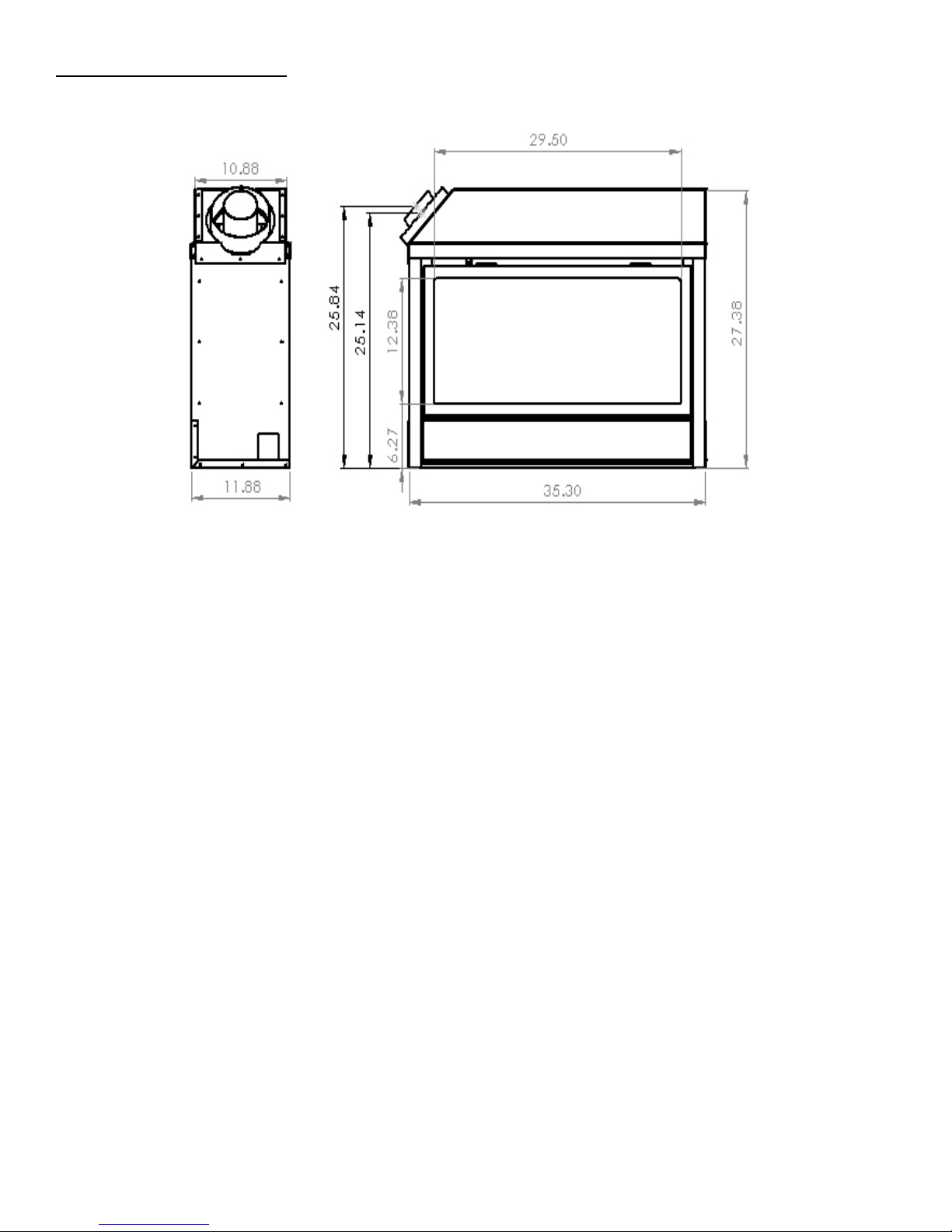

1.1 Specifications, Appliance Dimensions & Installation Codes................................. 6 - 7
1.2 Features, Remote Control Functions.................................................................. 8 - 10
1.3 Intended Use............................................................................................................11
1.4 General Safety.................................................................................................. 11 - 12
2.0 OPERATION...........................................................................................................................
2.1 Lighting Instructions .........................................................................................13 – 16
2.2 Heat Output adjustment……………………………………………………………………17
2.3 Fan Operation…………………………………………………………………………17 - 18
3.0 INSTALLATION......................................................................................................................
3.1 Installation & Safety Notes ......................................................................................19
3.2 Unpacking ................................................................................................................19
3.3 Installation ...............................................................................................................19
3.3.1 Minimum Clearances & Non Combustible Material Requirements .................. 20 - 21
3.3.2 Gas Line Installation ................................................................................................22
3.3.3 Thermostat,Wall Switch or Digital On/Off Remote............................................ 22 - 24
3.3.4 Direct Vent Information.................................................................................... 24 - 32
3.3.5 Glass Installation..............................................................................................…... 33
3.3.6 Door Installation ……………….…………………………..………………………………34
3.3.7 Initial Firing ..............................................................................................................35
3.3.8 Manifold Pressure.....................................................................................................35
3.3.9 Primary Air Adjustment .................................................................................... 35 - 36
3.3.10Altitude Adjustment .......................................................................................... 36 - 37
3.3.11 Fan Access ..………………………………………………………………………… 37 - 39
3.3.12 Gas Valve Access …...……………………………………………………………… 39 - 40
4.0 MAINTENANCE .....................................................................................................................
4.1 Maintenance Safety .................................................................................................41
4.2 Recommended Service ...........................................................................................41
4.3 Glass Cleaning ........................................................................................................41
4.4 Burner & Pilot Cleaning ...........................................................................................41
4.5 Valve & Pilot Replacement .....................................................................................42
5.0 TROUBLE SHOOTING ……………………………………………………………….……..43 - 46
6.0 REPLACEMENT PARTS ………………………………………………………………………...47
7.0 WARRANTY .………………………………………………………………………………....48 - 50
8.0 LABEL INFORMATION .………………………………………………………………….…51 - 52
APPENDIX A (INTERMITTENT PILOT & VALVE KIT)……………………....………………….53 - 56
INSTALLER: Leave this manual with the
INSTALLATEUR : Laissez cette notice avec

Page 4 of 56
appliance.
CONSUMER: Retain this manual for future
reference.
l’appareil.
CONSOMMATEUR : Conservez cette notice
pour consultation ultérieure.
WARNING
•Read this owner’s manual carefully and completely before trying to assemble, operate
or service this fireplace. Follow instructions for proper installation
•Failure to install this appliance per the manufacturer’s instructions or failure to use only
parts specifically approved with this appliance may result in property damage or
personal injury. Any change to this fireplace or its controls can be dangerous.
•Improper installation or use of this fireplace can cause serious injury or death from fire,
burns, explosions, electrical shock and carbon monoxide poisoning.
AVERTISSEMENT
• Lisez ce manuel attentivement et complètement avant d'essayer de monter, utiliser ou
entretenir ce foyer. Suire les instructions pour assurer une bonne installation.
• Risque de dommages ou de blessures si l’appareil n’est pas installé selon les
instructions du fabricant ou si des pièces autres que celles spécifiquement approuvées avec
cet appareil sont utilisées. Tout changement à ce foyer ou à ses contrôles peuvent être
dangereux.
• Une mauvaise installation ou l'utilisation de cette cheminée peut causer des blessures
graves ou la mort par le feu, les brûlures, explosions, de chocs électriques et intoxication au
monoxyde de carbone.
WARNING
AVERTISSEMENT
Une surface vitrée chaude
peut causer des brûlures.
Laisser refroidir la surface
vitrée avant d’y toucher
Ne permettez jamais à un
enfant de toucher la
surface vitrée.
AVERTISSEMENT

Page 5 of 56
Do not use this appliance if any part has
been under water. Immediately call a
qualified service technician to inspect the
appliance and to replace any part of the
control system and any gas control which
has been under water.
Ne pas utiliser cet appareil s’il a été plongé,
meme partiellement, dans l’eau. Appeler un
technician qualifié pour inspecter l’appareil et
remplacer toute partie du système de
commande et toute commande qui a été
plongée dans l’eau.
Toddlers, young children and others may be
susceptible to accidental contact burns. A
physical barrier is recommended if there are
at risk individuals in the house. To restrict
access to a fireplace or stove install an
adjustable safety gate to keep toddlers,
young children and at risk individuals out of
the room and away from hot surfaces.
Any safety screen or guard removed for
servicing an appliance must be replaced
prior to operating the appliance.
Installation and repair should be done by a
qualified service person. The appliance
should be inspected before use and at least
annually by a professional service person.
More frequent cleaning may be required due
to excessive lint from carpeting, bedding
material, et cetera. It is imperative that
control compartments, burners and
circulating air passageways of the appliance
be kept clean.
Les tout-petits, les jeunes enfants et d'autres
peuvent être sensibles aux brûlures par
contact accidentel. Une barrière physique est
recommandé s'il ya des personnes à risque
dans la maison. Pour restreindre l'accès à une
cheminée ou un poêle installer une barrière de
sécurité réglable pour garder les tout-petits,
les jeunes enfants et les personnes à risque de
la salle et à l'écart des surfaces chaudes.
Tout écran ou grille de protection pour
l'entretien d'un appareil doit être remplacé
avant de faire fonctionner l'appareil.
Installation et réparation doit être effectuée par
un technicien qualifié. L'appareil doit être
inspecté avant son utilisation et au moins
annuellement par un technicien qualifié. Un
nettoyage plus fréquent peut être nécessaire
en raison de peluches provenant des tapis,
literie, etc. Il est impératif que les
compartiments de contrôle, les brûleurs et les
conduits d'air de l'appareil soient gardés
propres.
This fireplace is a vented product. This
fireplace must be properly installed by a
qualified service person. The glass door
must be properly seated and sealed. If this
unit is not properly installed by a qualified
service person with the glass door properly
seated and sealed gas leakage can occur.
Ce foyer est un produit ventilé. Ce foyer doit
être correctement installé par un technicien
qualifié. La porte en verre doivent être placés
correctement et scellé. Si cet appareil n'est
pas correctement installé par un technicien
qualifié avec la porte en verre bien en place et
des fuites de gaz scellés peuvent se produire.
Caution: Label all wires prior to
disconnection when servicing controls.
Wiring errors can cause improper and
dangerous operation.
Attention : Au moment de l’entretien des
commandes, étiquetez tous les fils avant de
les débrancher. Des erreurs de câblage
peuvent entraîner un fonctionnement
inadéquate et dangereux.
Verify proper operation after servicing
S’assurer que l’appareil fonctionne
adéquatement une fois l’entretien terminé
If this appliance is installed on carpeting,
vinyl tile or other combustible material other
than wood flooring, the appliance shall be
installed on a metal or wood panel extending
the full width and depth.
Si cet appareil est installé sur un tapis,
carreaux de vinyle ou autre matériau
combustible autre qu'un plancher de bois,
l'appareil doit être installé sur un panneau de
métal ou de bois se prolongeant sur toute la
largeur et la profondeur.
