Sierra Flame ABBOT Series User manual

Page 1 of 52
CLIENT # LC773211
THE ABBOT
26,000 BTU INSERT SERIES
Natural Gas and Propane
Installation and Operating Instructions
Installation in Masonry Chimney Only
MODELS: ABBOT-30-PG-PREM, ABBOT-30-BL-PREM,
ABBOT-30-PG-DELUXE, ABBOT-30-BL-DELUXE
WARNING
IF THE INFORMATION IN THESE INSTRUCTIONS IS
NOT FOLLOWED EXACTLY, A FIRE OR EXPLOSION
MAY RESULT CAUSING PROPERTY DAMAGE,
PERSONAL INJURY, OR DEATH.
Do not store or use gasoline or other flammable
vapors and liquids in the vicinity of this or any other
appliance.
WHAT TO DO IF YOU SMELL GAS:
Do not try to light any appliance
Do not touch any electrical switch; do not use
any phone in your building
Immediately call your gas supplier from a
neighbour’s phone. Follow gas supplier’s
instructions
If you cannot reach your gas supplier, call the
fire department.
Installation and service must be performed by a
qualified installer, service agency or gas
supplier.
WARNING: Improper installation, adjustment,
alteration, services or maintenance can cause injury
or property damage. Refer to this manual. For
assistance or additional information consult a
qualified installer, service agency or the gas
supplier.
DUE TO HIGH TEMPERATURES,
THE APPLIANCE SHOULD BE
LOCATED OUT OF TRAFFIC AND
AWAY FROM FURNITURE AND
DRAPERIES.
CHILDREN AND ADULTS SHOULD
BE ALERTED TO THE HAZARDS
OF HIGH SURFACE
TEMPERATURE AND SHOULD
STAY AWAY TO AVOID BURNS OR
CLOTHING IGNITION.
YOUNG CHILDREN SHOULD BE
SUPERVISED WHEN THEY ARE IN
THE SAME ROOM AS THE
APPLIANCE.
CLOTHING OR OTHER
FLAMMABLE MATERIAL SHOULD
NOT BE PLACED ON OR NEAR THE
APPLIANCE.
KEEP THE ROOM AREA CLEAR AND
FREE FROM COMBUSTIBLE
MATERIALS,GASOLINE,AND
OTHER FLAMMABLE VAPORS AND
LIQUIDS.
PLEASE READ THIS MANUAL BEFORE INSTALLING OR USING THIS APPLIANCE.
SAVE THIS MANUAL FOR FUTURE REFERENCE.

Page 2 of 52
CLIENT # LC773211
THE ABBOT
26,000 BTU SÉRIE INSERT
GAZ NATUREL ET PROPANE
Manuel D’installation et Guide de l’utilisateur
Installation dans la cheminée en maçonnerie
MODELS: ABBOT-30-PG-PREM, ABBOT-30-BL-PREM,
ABBOT-30-PG-DELUXE, ABBOT-30-BL-DELUXE
AVERTISSEMENT
ASSUREZ-VOUS DE BIEN SUIVRE LES INSTRUCTIONS
DONNÉES DANS CETTE NOTICE POUR RÉDUIRE AU
MINIMUM LE RISQUE D'INCENDIE OU D'EXPLOSION OU
POUR ÉVITER TOUT DOMMAGE MATÉRIEL, TOUTE
BLESSURE OU LA MORT.
Ne pas entreposer ni utiliser d'essence ni d'autres vapeurs ou
liquids inflammables dans le voisinage de cet appareil ou de
tout autre appareil.
QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ:
Ne pas tenter d'allumer d'appareil.
Ne touchez à aucun interrupteur. Ne pas vous servir des
telephones se trouvant dans le bâtiment où vous vous
trouvez.
Appelez immédiatement votre fournisseur de gaz depuis
un voisin. Suivez les instructions du fournisseur.
Si vous ne pouvez rejoindre le fournisseur de gaz,
appelez le service des incendies.
L'installation et l'entretien doivent être assurés par un
installateur ou un service d'entretien qualifié ou par le
fournisseur de gaz.
AVERTISSEMENT: Une mauvaise installation, de réglage, la
modification, de services ou de maintenance peut causer des
dommages corporels ou matériels. Reportez-vous à ce
manuel. Pour toute assistance ou information supplémentaire,
consulter un installateur qualifié, un service ou le fournisseur
de gaz.
EN RAISON DE TEMPERATURES
ELEVEES,L'APPAREIL DOIT ETRE
PLACE HORS DE LA CIRCULATION
ET LOIN DES MEUBLES ET
TENTURES.
ENFANTS ET ADULTES DOIVENT
ETRE AVERTIS DES DANGERS DE
LA TEMPERATURE DE SURFACE
ELEVEE ET DEVRAIT RESTER A
L'ECART POUR EVITER LES
BRULURES OU L'INFLAMMATION
DES VETEMENTS.
LES JEUNES ENFANTS DOIVENT
ETRE SOIGNEUSEMENT
SURVEILLES QUAND ILS SONT
DANS LA MEME PIECE QUE
L'APPAREIL.
CLOTHING OR OTHER
MATERIAUX COMBUSTIBLES NE
DOIVENT PAS ETRE PLACES SUR
OU PRES DE L'APPAREIL.
GARDER LAZONE SALLE
CLAIRE ET LIBRE DE MATERIAUX
COMBUSTIBLES,D'ESSENCE,ET
AUTRES VAPEURS ET LIQUIDES
S'IL VOUS PLAIT LIRE CE MANUEL AVANT D'INSTALLER OU UTILISER CET APPAREIL.
CONSERVEZ CE MANUEL POUR REFERENCE FUTURE. THIS

Page 3 of 52
Table of Contents
IMPORTANT SAFETY INFORMATION …………………………………………………………….. 4 - 5
1.0 INTRODUCTION.....................................................................................................................
1.1 Specifications, Appliance Dimensions & Installation Codes ................................. 6 - 7
1.2 Features, Remote Control Functions.................................................................. 8 - 10
1.3 Intended Use............................................................................................................11
1.4 General Safety.................................................................................................. 11 - 12
2.0 OPERATION...........................................................................................................................
2.1 Lighting Instructions ......................................................................................... 13 - 14
3.0 INSTALLATION......................................................................................................................
3.1 Installation & Safety Notes ......................................................................................15
3.2 Unpacking ................................................................................................................15
3.3 Installation ...............................................................................................................15

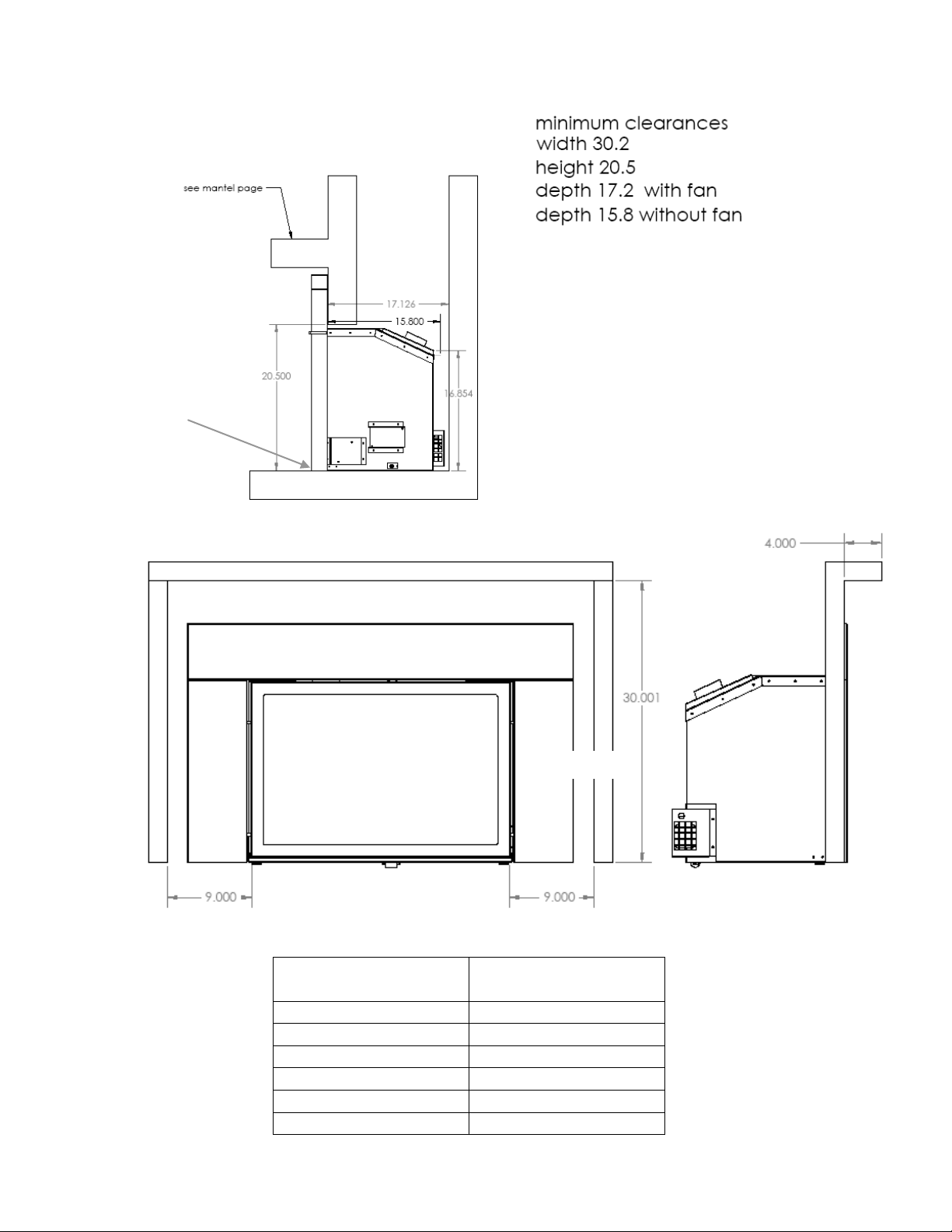

3.3.1 Minimum Clearances ....................................................................................... 16 - 17
3.3.2 Gas Line Installation ........................................................................................ 17 - 18
3.3.3 Digital On/Off Remote ..............................................................................................18
3.3.4 Direct Vent Information ..............................................................................…...18 - 22
3.3.5 Ceramic Log Installation................................................................................... 23 - 27
3.3.6 Rock & Glass Installation ……………….…………………………..……………….28 - 29
3.3.7 Door Installation ............................................................................................... 30 - 31
3.3.8 Initial Firing & Manifold Pressure..............................................................................32
3.3.9 Primary Air Adjustment ....................................................................................32 –33
3.3.10 Altitude Adjustment ..................................................................................................33
3.3.11 Fan & Gas Valve Access…………………………………………………………… 34 – 35
4.0 MAINTENANCE .....................................................................................................................
4.1 Maintenance Safety .................................................................................................36
4.2 Recommended Service ...........................................................................................36
4.3 Glass Cleaning ........................................................................................................36
4.4 Burner & Pilot Cleaning ...........................................................................................37
4.5 Valve & Pilot Replacement .....................................................................................37
5.0 TROUBLE SHOOTING ……………………………………………………………….……..38 - 39
6.0 REPLACEMENT PARTS ………………………………………………………………………...40
7.0 WARRANTY .………………………………………………………………………………....41 - 43
8.0 LABEL INFORMATION .………………………………………………………………….…44 - 46
APPENDIX A (INTERMITTENT PILOT & VALVE KIT)……………………....………………….47 –50
APPENDIX B (NG –LP CONVERSION KITS)……………………………………………………………….50 - 52

Page 4 of 52
INSTALLER: Leave this manual with the
appliance.
CONSUMER: Retain this manual for future
reference.
INSTALLATEUR : Laissez cette notice avec
l’appareil.
CONSOMMATEUR : Conservez cette notice
pour consultation ultérieure.
WARNING
Read this owner’s manual carefully and completely before trying to assemble, operate
or service this fireplace. Follow instructions for proper installation
Failure to install this appliance per the manufacturer’s instructions or failure to use only
parts specifically approved with this appliance may result in property damage or
personal injury.
Improper installation or use of this fireplace can cause serious injury or death from fire,
burns, explosions, electrical shock and carbon monoxide poisoning.
AVERTISSEMENT
• Lisez ce manuel attentivement et complètement avant d'essayer de monter, utiliser ou
entretenir ce foyer. Suire les instructions pour assurer une bonne installation.
• Risque de dommages ou de blessures si l’appareil n’est pas installé selon les
instructions du fabricant ou si des pièces autres que celles spécifiquement approuvées avec
cet appareil sont utilisées.
• Une mauvaise installation ou l'utilisation de cette cheminée peut causer des blessures
graves ou la mort par le feu, les brûlures, explosions, de chocs électriques et intoxication au
monoxyde de carbone.
Une surface vitrée chaude
peut causer des brûlures.
Laisser refroidir la surface
vitrée avant d’y toucher
Ne permettez jamais à un
enfant de toucher la
surface vitrée.
AVERTISSEMENT

Page 5 of 52
WARNING
AVERTISSEMENT
Do not use this appliance if any part has
been under water. Immediately call a
qualified service technician to inspect the
appliance and to replace any part of the
control system and any gas control which
has been under water.
Ne pas utiliser cet appareil s’il a été plongé,
meme partiellement, dans l’eau. Appeler un
technician qualifié pour inspecter l’appareil et
remplacer toute partie du système de
commande et toute commande qui a été
plongée dans l’eau.
Toddlers, young children and others may be
susceptible to accidental contact burns. A
physical barrier is recommended if there are
at risk individuals in the house. To restrict
access to a fireplace or stove install an
adjustable safety gate to keep toddlers,
young children and at risk individuals out of
the room and away from hot surfaces.
Any safety screen or guard removed for
servicing an appliance must be replaced
prior to operating the appliance.
Installation and repair should be done by a
qualified service person. The appliance
should be inspected before use and at least
annually by a professional service person.
More frequent cleaning may be required due
to excessive lint from carpeting, bedding
material, et cetera. It is imperative that
control compartments, burners and
circulating air passageways of the appliance
be kept clean.
Les tout-petits, les jeunes enfants et d'autres
peuvent être sensibles aux brûlures par
contact accidentel. Une barrière physique est
recommandé s'il ya des personnes à risque
dans la maison. Pour restreindre l'accès à une
cheminée ou un poêle installer une barrière de
sécurité réglable pour garder les tout-petits,
les jeunes enfants et les personnes à risque de
la salle et à l'écart des surfaces chaudes.
Tout écran ou grille de protection pour
l'entretien d'un appareil doit être remplacé
avant de faire fonctionner l'appareil.
Installation et réparation doit être effectuée par
un technicien qualifié. L'appareil doit être
inspecté avant son utilisation et au moins
annuellement par un technicien qualifié. Un
nettoyage plus fréquent peut être nécessaire
en raison de peluches provenant des tapis,
literie, etc. Il est impératif que les
compartiments de contrôle, les brûleurs et les
conduits d'air de l'appareil soient gardés
propres.
This fireplace is a vented product. This
fireplace must be properly installed by a
qualified service person. The glass door
must be properly seated and sealed. If this
unit is not properly installed by a qualified
service person with the glass door properly
seated and sealed gas leakage can occur.
Ce foyer est un produit ventilé. Ce foyer doit
être correctement installé par un technicien
qualifié. La porte en verre doivent être placés
correctement et scellé. Si cet appareil n'est
pas correctement installé par un technicien
qualifié avec la porte en verre bien en place et
des fuites de gaz scellés peuvent se produire.
Caution: Label all wires prior to
disconnection when servicing controls.
Wiring errors can cause improper and
dangerous operation.
Attention : Au moment de l’entretien des
commandes, étiquetez tous les fils avant de
les débrancher. Des erreurs de câblage
peuvent entraîner un fonctionnement
inadéquate et dangereux.
Verify proper operation after servicing
S’assurer que l’appareil fonctionne
adéquatement une fois l’entretien terminé

Page 6 of 52
1.0 INTRODUCTION
1.1 SPECIFICATIONS
TABLE 1
ITEM
NATURAL GAS (NG)
PROPANE (LP)
DVI26000 INPUT: Hi
26,000 Btu/hr (7.62 kW)
23,000 Btu/hr (6.74 kW)
DVI26000 INPUT: Lo
20,000 Btu/hr (4.69 kW)
16,500 Btu/hr (4.84 kW)
MANIFOLD PRESSURE: Hi
COLLECTEUR DE PRESSION: FORT
3.5” w.c. (0.87 kPa)
10.0” w.c. (2.49 kPa)
MANIFOLD PRESSURE: Lo
COLLECTEUR DE PRESSION: FAIBLE
1.7” w.c. (0.42 kPa)
6.4” w.c. (1.59 kPa)
GAS INLET SUPPLY PRESSURE:
ENTREE DE PRESSION
Minimum: 5.0” w.c. (1.2 kPa)
Minimun: 7.0” w.c. (1.74 kPa)
Maximum: 13.5” w.c. (3.4 kPa)
Maximum: 13.5” w.c. (3.4 kPa)
ORIFICE SIZE: @ 0-4500’
FORMAT D'ORIFICE:
# 41 DMS
# 53 DIMS
VALVE ORIFICE @ 0-4500’
SOUPANGE D’ORIFICE:
# 47 DMS
# 60 DIMS
AIR SHUTTER FOR LOG & ROCK KIT
VOLET DE L’AIR POU KIT BÛCHES &
ROCK
OPEN 3/16” – 1/4”min
(4.7625mm –6.35mm)
FULLY OPEN
CONTROL VALVE TYPE:
TYPE DE SOUPAPE
Skytech AF-40004
Skytech AF-40004
VENTING
ÉVACUATION
2-ply aluminum vent
2-ply aluminum vent
FAN
VENTILATEUR
Variable Speed (120 Volt)
Variable Speed (120 Volt)
THIS APPLIANCE IS ONLY FOR USE WITH THE TYPE OF GAS INDICATED ON THE RATING
PLATE.
CET APPAREIL DOIT ÊTRE UTILISÉ UNIQUEMENT AVEC LE TYPE DE GAZ INDIQUÉ SUR LA
PLAQUE SIGNALÉTIQUE.

Page 7 of 52
APPLIANCE DIMENSIONS
Figure 1
INSTALLATION CODES
This appliance is a Direct Vent appliance which draws all combustion air from outside the building
through an intake vent pipe.
Installation must conform to local codes. In the absence of local codes, installation must conform to
the National Fuel Gas Code, ANSI Z223.1, or the current Natural Gas & Propane Installation Code
CSA B149. The unit, when installed, must be electrically grounded in accordance with local codes or,
in the absence of local codes, with the National Electric Code ANSI/NFPA No. 54 or with the current
CSA C22.2 Canadian Electrical Code. In the state of Massachusetts, this product can only be
installed by a licensed plumber or a licensed gas fitter. Failure to comply will void the warranty.
This appliance has been certified for use with natural gas and propane.
This appliance is not for use with solid fuels.
CODES D'INSTALLATION
Cet appareil est un appareil à évent direct, qui attire tous l'air de combustion provenant de l'extérieur
du bâtiment par une entrée d'évent.
L'installation doit se conformer aux codes locaux. Dans l'absence de codes locaux l'installation doit
se conformer au Code de Gaz du Combustible National, ANSI Z223.1, ou le gaz naturel actuel et le
Code d’installation du propane CSA B149. Au moment de l’installation, cet appareil doit être branché
et mis à terre conformément aux codes locaux ,ou en l’absence de codes locaux, au code Canadien
de l’électricité CSA C22.2 ou au code National de l’électricité ANSI/NFPA 54 si l’installation est faite
aux États-Unis.
Cet appareil a été certifié pour une utilisation du gaz naturel et le propane.
Cet appareil n'est pas pour une utilisation avec des combustibles solides.
RIGHT SIDE
LEFT SIDE
FRONT

Page 8 of 52
1.2 FEATURES
Electronic Valve:
Automatic DC valve with AC power adapter. Hand held remote control.
Fan control
Variable speed control:
For units equipped with a fan control, adjust speed by remote control settings 1-6
Supreme Remote Control
Functional Operation Matrix
Initial Setup
Installation of (2) AAA-size batteries will activate the setup mode. Setup mode can also be activated by
pressing the FLAME REAR and PROG/TIME buttons simultaneously for 5 seconds. The control will exit
setup mode if no button is pressed for 20 seconds. Appropriate icon on LCD will flash when ready for
setup.
Press the UP or Down button in setup mode to change the temperature scale. Press SET button to skip
or advance to Fuel Type setup.
Press the UP or DOWN button to switch control from Natural to LP, or LP to Natural Gas. Press SET
button to skip or advance to Clock setup.
Press the UP or Down Button to set the hour. Press SET to advance to minutes.
Press the UP or Down button to set minutes. Press SET to advance to AM or PM.
Press the UP or Down button to set AM or PM. Press the SET button to advance to the day of week.
Use UP or Down button to select the day of the week.
The control will exit setup mode in 20 seconds.
MODE Button
The MODE button cycles the unit through the basic operational modes.
When off, press and release the MODE button to turn the unit on in Manual mode.
Press and release the MODE button again, and the unit will operate in the Thermostat mode.
Press and release the MODE button again, and the unit will turn off.
Program Mode
The Program function is controlled by the PROG/TIME button. The control may be programmed for up to
two settings for weekdays and two settings for weekends. The control is preset to factory settings.
When the Program Mode is activated, the unit will automatically be operating in the Thermostat Mode.
The unit will turn on or off based upon room and set temperature.
To activate the Program mode, press and release the PROG/TIME button.
To change the settings for the Program mode, press and hold the PROG/TIME button for 5 seconds. The
program feature will flash at the top of the screen.
Press the UP or DOWN button to change the setting of the weekday (MTWTF) P1 ON. Press and release
the SET button.

Page 9 of 52
Press the UP or DOWN button to change the setting of P1 OFF. Press and release the SET button.
Press the UP or DOWN button to change the setting of P2 ON. Press and release the SET button.
Press the UP or DOWN button to change the setting of P2 OFF. Press and release the SET button.
Press the UP or DOWN button to change the setting of the weekend (SS) P1 ON. Press and release the
SET button.
Press the UP or DOWN button to change the setting of P1 OFF. Press and release the SET button.
Press the UP or DOWN button to change the setting of P2 ON. Press and release the SET button.
Press the UP or DOWN button to change the setting of P2 OFF. Press and release the SET button.
The Program Mode has been re-programmed.
Countdown Timer
The Countdown Timer Mode allows the control to operate the unit for up to 3 hours, in 10-minute
increments. It can be operated in either the Manual or Thermostat Modes.
To enter Timer Mode, press and release the TIMER button. The Timer icon will flash.
Press the UP or DOWN button to set the running time, in 10-minute increments. Press and release the
SET button. The timer will run for the set time duration.
Pressing the TIMER button while in Timer Mode will terminate the Timer operation. The Timer operation
will also terminate if the MODE button is cycled to off.
Thermostat Mode
The unit is placed in Thermostat Mode using the MODE button. Placing the unit in Thermostat Mode will
activate the numbers in the smaller window on the LCD screen.
Press the UP or DOWN button to change the thermostat set temperature. When the desired set
temperature appears, press and release the SET button to set.
If the SET button is not pressed, the set temperature will automatically be set after 5 seconds.
The Thermostat Mode can be de-activated by pressing the MODE button.
Thermostatic Flame Modulation
This control can perform Main Flame Modulation using the Thermostat. The control will shut the unit off
when the room temperature reaches 2above set temperature. The Thermostat will automatically
modulate the main flame:
Manual Flame Modulation –Main Flame
To change the Flame Level manually, press the FLAME MAIN button. The current level will show in the
MAIN box on the LCD screen.
Press the UP or DOWN button to change the Flame Level.
When the unit is turned on, whether in Manual, Thermostatic, or Program Mode, the Main Flame will
automatically ignite at the High (7) setting. After 5 seconds, the flame will default to the previous setting.
Fan Control
The unit must be ON to operate the Fan.
The Fan will turn on after 5 minutes of operation. Once the Fan comes on, it can be controlled using the
FAN button.
Press the FAN button, and the fan icon and speed will appear on the LCD screen.
Press the UP or DOWN button to control the fan speed (0-6). Press the DOWN button until 0 Level is
reached to turn the Fan off.

Page 10 of 52
The fan will run for 12 minutes after the unit is shut off in any mode. The fan may not be controlled during
this period.
Continuous Pilot
The unit can be changed from Intermittent Pilot Ignition (IPI), to Continuous, or standing, pilot.
To place the unit in continuous pilot mode, press and release the PROG/TIME and the FLAME MAIN
buttons simultaneously. Continuous Pilot will appear on the LCD screen.
Repeat the simultaneous PROG/TIME and FLAME MAIN push to place the unit back in IPI mode.
This feature can also be activated by the Continuous Pilot (On/Off) switch on the Main Module.
Child Lock-Out
The Child Lock-out feature can be activated by pressing the PROG/Time and UP buttons simultaneously.
CP will appear on the LCD screen, and no signals can be sent from the transmitter.
To take the control out of Child Lock-out mode, repeat the above step. CP will disapper from the screen.
Learn Function
To program the system to a transmitter, press the LEARN button on the Main Module. A single audible
beep will be heard.
Press the MODE button on the transmitter to learn the transmitter to the system. A series of beeps will be
heard.
Up to two additional (NON-THERMOSTATIC) transmitters can be used simultaneously. To learn
additional transmitters, press and release the learn button again, and press the on button on the additional
transmitters.
To clear all transmitters and start over, press and hold the LEARN button for 10 seconds. A series of
three beeps will be heard, and the system is clear.
Low Battery Indicator
A low battery icon will appear on LCD screen when transmitter batteries reach low voltage level.
Thermal Safety
When the internal components of the Main Module reach 170F, the unit will automatically shut off, and
send a repetitive audible signal. The unit can be turned back on when the module cools below 160
Communication Safety
When in the Thermostat or Program Mode, the transmitter will send a silent signal to the module every 15
minutes. If a signal is not received within 2 hours due to dead batteries, lost transmitter, or transmitter out
of range, the unit will automatically shut down, and the module will send a repetitive audible signal.

Page 11 of 52
1.3 INTENDED USE / USAGE PROPOSÉ
This appliance is for use in a masonry chimney only.
Cet appareil est utilisé dans une cheminée en maçonnerie.
1.4 GENERAL SAFETY / SÉCURITÉ GÉNÉRALE
Maintain adequate clearances around air openings into the combustion chamber.
Respecter les distances minimales convenables autour des bouches d'air dans la chambre de combustion.
Maintain adequate accessibility clearances for servicing and proper operation.
Respecter les distances minimales d'accessibilité suffisante pour l'entretien et bon.
This appliance shall not be connected to chimney flue serving a separate solid-fuel burning appliance.
Cet appareil ne doit pas être raccordé à une cheminée desservant un autre appareil brûlant des combustibles
solides.
The appliance area must be kept clear and free from combustible materials, gasoline and other flammable liquids
and vapors.
La zone appareil doit rester clair et exempt de matériaux combustibles, essence et autres vapeurs et liquides
inflammables.
The flow of combustion and ventilation air shall not be obstructed.
Le débit de combustion et de ventilation ne doit pas être obstrué.
The combustion air supply shall be in the same pressure zone as the drafthood relief opening on an appliance
equipped with a drafthood or as the vent outlet on an appliance not equipped with a drafthood.
L'alimentation en air de combustion doit être dans la zone même pression que l'ouverture de secours hotte à air
sur un appareil équipé d'une hotte à air ou que l'évent de sortie sur un appareil n'est pas équipé d'une hotte à air.
Do not use this appliance if any part has been under water. Immediately call a qualified service technician to
inspect the appliance and to replace any part of the control system and any gas control which has been under
water.
Ne pas se servir de cet appareil s’il a été plongé dans l’eau, même partiellement. Faire inspecter l’appareil par un
technicien qualifié et remplacer toute partie du système de contrôle et toute commande qui ont été plongées dans
l’eau.
IMPORTANT
PLEASE READ THE FOLLOWING CAREFULLY
It is normal for fireplaces fabricated of steel to give off some expansion and/or contraction
noises during the start up or cool down cycle.
It is not unusual for gas fireplaces to give off some odors the first time they are burned. This
is due to the oils and sealants in the manufacturing process.
PLEASE ENSURE YOU ROOM IS WELL VENTILATED DURING BURN OFF –OPEN ALL
WINDOWS
It is recommended that you burn your fireplace for at least 4 (four) hours the first time you use
it.
IMPORTANT
S'IL VOUS PLAÎT LIRE ATTENTIVEMENT CE QUI SUIT
Il est normal pour les foyers fabriqués d'acier à dégager une certaine expansion et / ou des
bruits de contraction pendant le démarrage ou cycle de refroidissement.
Il n'est pas inhabituel pour les foyers à gaz de dégager certaines odeurs la première fois qu'ils
sont brûlés. Cela est dû aux huiles et produits d'étanchéité dans le processus de fabrication.
S'IL VOUS PLAÎT VOUS ASSURER pièce est bien aérée pendant BRÛLER - Ouvrir toutes les
fenêtres
Il est recommandé que vous brûlez votre foyer pendant au moins 4 (quatre) heures la première
fois que vous l'utilisez.

Page 12 of 52
WARNING
Hot while in operation. Do Not Touch. Severe burns may result. Keep children, clothing,
furniture, gasoline and other liquids having flammable vapors away.
Toddlers, young children and others may be susceptible to accidental contact burns. A
physical barrier is recommended if there are at risk individuals in the house. To restrict
access to a fireplace or stove install an adjustable safety gate to keep toddlers , young
children and at risk individuals out of the room and away from hot surfaces.
Any safety screen or guard removed for servicing an appliance must be replaced prior to
operating the appliance.
Installation and repair should be done by a qualified service person. The appliance should
be inspected before use and at least annually by a professional service person. More
frequent cleaning may be required due to excessive lint from carpeting, bedding material, et
cetera. It is imperative that control compartments, burners and circulating air passageways
of the appliance be kept clean.
AVERTISSEMENT
L’appareil est chaud lorsqu’il fonctionne. Ne pas toucher l’appareil. Risque de brûlures
graves. Surveiller les enfants. Garder les vêtements, les meubles, l’essence ou autres
liquides produisant des vapeur inflammables loin de l’appareil.
Les tout-petits, les jeunes enfants et d'autres peuvent être sensibles aux brûlures par
contact accidentel. Une barrière physique est recommandé s'il ya des personnes à risque
dans la maison. Pour restreindre l'accès à une cheminée ou un poêle installer une barrière
de sécurité réglable pour garder les tout-petits, les jeunes enfants et les personnes à risque
de la salle et à l'écart des surfaces chaudes.
Tout écran ou grille de protection pour l'entretien d'un appareil doit être remplacé avant de
faire fonctionner l'appareil.
Installation et réparation doit être effectuée par un technicien qualifié. L'appareil doit être
inspecté avant son utilisation et au moins annuellement par un technicien qualifié. Un
nettoyage plus fréquent peut être nécessaire en raison de peluches provenant des tapis,
literie, etc. Il est impératif que les compartiments de contrôle, les brûleurs et les conduits
d'air de l'appareil soient gardés propres.

Page 13 of 52
2.0 OPERATION
2.1 LIGHTING INSTRUCTIONS - for Intermittent Pilot
FOR YOUR SAFETY, READ BEFORE LIGHTING
WARNING: If you do not follow these instructions exactly, a fire or explosion may result causing property
damage, personal injury or loss of life.
A. This appliance is equipped with an ignition device which automatically lights the pilot. Do not try to light the pilot by hand.
B. BEFORE LIGHTING smell all around the appliance area for gas. Be sure to smell next to the floor because some gas is heavier than air and will
settle on the floor.
WHAT TO DO IF YOU SMELL GAS
Do not try to light any appliance.
Do not touch any electric switch; do not use any phone in your building.
Immediately call your gas supplier from a neighbour’s phone. Follow the gas supplier’s instructions.
If you cannot reach your gas supplier, call the fire department.
C. Use only your hand to push in or turn the gas control knob. Never use tools. If the knob will not push in or turn by hand, don’t try to repair it, call a
qualified service technician. Force or attempted repair may result in a fire or explosion.
D. Do not use this appliance if any part has been under water. Immediately call a qualified service technician to inspect the appliance and to replace
any part of the control system and any gas control which has been under water.
LIGHTING INSTRUCTIONS
1. STOP! Read the safety information above on this label.
2. Set the thermostat to the lowest setting.
3. Turn off all electric power to the appliance.
4. Do not attempt to light the pilot by hand.
5. Wait five (5) minutes to clear out any gas. Then smell for gas, including near the floor. If you smell gas, STOP! Follow “B” in the safety
information above on this label. If you don’t smell gas, go to the next step.
6. Turn on all electric power to the appliance.
7. Set thermostat to desired setting (or switch to "ON" if not using a thermostat).
8. If the appliance will not operate, follow the instructions "To Turn Off Gas To Appliance" and call your service technician or gas supplier.
TO TURN GAS OFF TO APPLIANCE
1.Set thermostat to lowest setting.
2.Turn on/off switch to off.

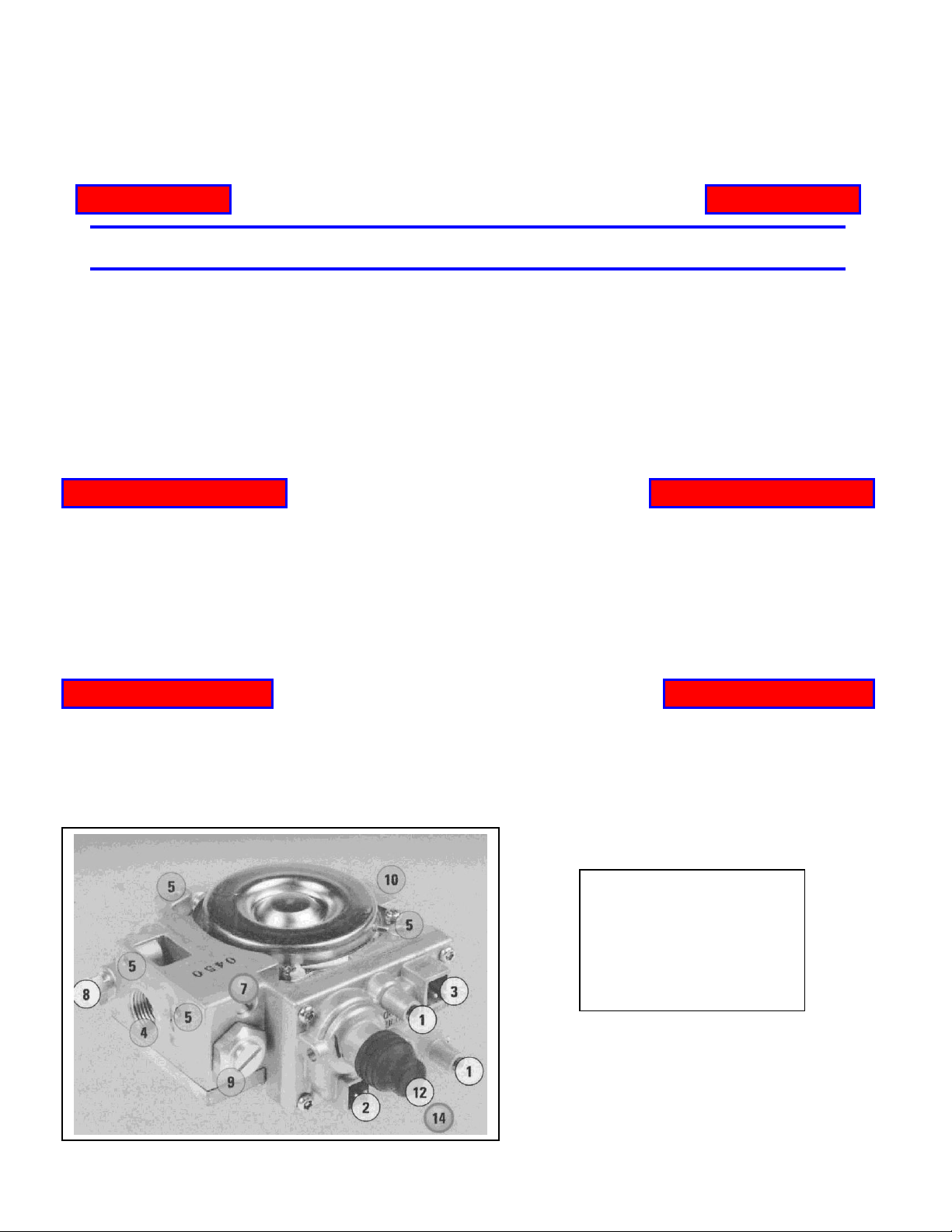

1. Pressure Taps
2. Main Valve Connection
3. Pilot Internal Solenoid Connection
4. Outlet Ports
5. Mounting Holes
7. Flow Control Screw
8. Pilot Connections
9. High/Low Connection
10. Inlet Ports

Page 14 of 52
2.1 INSTRUCTIONS LIGHTING - Pilote intermittent
POUR PLUS DE SÉCURITÉ, LIRE AVANT D’ALLUMER
AVERTISSEMENT: Quiconque ne respecte pas à la letter les instructions dans la présente notice risqué
de déclencher un incendie ou une explosion entraînant des dommages, des blessures ou la mort.
A. Cet appareil est équipé d'un dispositif d'allumage qui allume automatiquement le pilote. Ne pas tenter d'allumer le pilote à la main.
B. Avant d’allumer la veilleuse, reniflez tout autour de l’appareil pour déceleur une odeur de gaz. Reniflez près du plancher, car certains gaz sont
plus lourds que l’air et peuvent s’accumuler au niveau du sol.
QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ:
Ne pas tenter d’allumer d’appareil.
Ne touchez àaucun interrupteur; ne pas vous server des telephones se trouvant dans le bâtiment.
Appelez immédiatement votre fournisseur de gaz depuis un voisin. Suivez les instructions du fournisseur.
Si vous ne pouvez rejoinder le fournisseur, appelez le service des incendies.
C. Ne pousser ou tourner la manette d’admission do gaz qu’àla main. Ne jamais employer d’outil àcette fin. Si la manette reste coincée, ne tentez
Pas de la réparer; appelez un technician qualifié. Quiconque tente de forcer la manette ou de la réparer peut provoquer une explosion ou un
incendie.
D. N’utilisez pas cet appareil s’il a étéplunge dans l’eau, meme partiellement. Faites inspecter l’appareil par un technician qualifié et remplacez toute
partie du système de contrôle et toute commande qui ont été plongés dans l’eau.
INSTRUCTIONS D’ALLUMAGE
1. ARRÊTEZ! Lisez les instructions de sécurité sur la portion supérieure de cette etiquette.
2. Réglez le thermostat àla temperature la plus basse.
3. Coupez l’alimentation électrique de l’appareil.
4. Ne tentez pas d'allumer le pilote à la main.
5. Attendre cinq (5) minutes** pour laisser échapper tout le gaz. Reniflez tout autour de l’appareil, y compris près du plancher, pour déceler une
odeur de gaz, Si vous sentez une odeur de gaz, ARRÉTEZ! Passez à l’étape B des instructions de sécurité sur la portion supérieure (à gauche) de cette etiquette. S’il n’y a
pas d’odeur de gaz, passez à l’étape suivante.
7. Mettez l’appareil sous tension.
8. Réglez le thermostat àla temperàture désirée.
9. Si l'appareil ne fonctionne pas, suivez les instructions "Pour couper le gaz à l'appareil" et appelez votre technicien ou votre fournisseur de gaz
COMMENT COUPER L’ADMISSION DE GAZ
L’APPAREIL
1.Réglez le thermostat àla temperature la plus basse
2.Activer / OFF sur OFF.
1. Prises de pression
2. Raccordement de la vanne principale
3. Pilote de connexion interne solénoïde
4. Ports de sortie
5. Trous de montage
7. Vis de réglage du débit
8. Connexions pilote
9. High/Low Connection
10. Ports d'entrée

Page 15 of 52
3.0 INSTALLATION
3.1 INSTALLATION & SAFETY NOTES / NOTES D'INSTALLATION ET
DE SECURITE
Read all instructions before starting installation and follow them carefully during installation to ensure
maximum benefit and safety. Failure to follow these instructions will void your warranty and may
present a fire hazard. See the warranty at the back of this manual for disclaimers regarding improper
installation. This direct vent fireplace and it’s components are tested and safe when installed in
accordance with this installation manual.
Lisez toutes les instructions avant de commencer l'installation et de les suivre attentivement lors de
l'installation pour assurer un bénéfice et une sécurité maximales. Le non respect de ces instructions
annule la garantie et peut présenter un risque d'incendie. Voir la garantie à l'arrière de ce manuel
pour décharges de responsabilité concernant une mauvaise installation. Ce foyer à évacuation
directe et ses composantes sont testés et sûrs lorsqu'il est installé conformément aux instructions de
montage.
3.2 UNPACKING
Please check the appliance carefully for any damaged or missing components (specifically check the
glass condition). Report any problems to your dealer within 30 days of purchase.
3.3 INSTALLATION
For satisfactory results it is necessary to plan certain aspects of the installation prior to the
appliance’s final positioning. These include the vent system, the gas piping, and the fans wiring.
Combustible surfaces such as the hearth, mantle, and facing must also be planned for. Be sure to
leave adequate clearance for servicing and proper operation.
Pour des résultats satisfaisants, il est nécessaire de planifier certains aspects de l'installation avant le
positionnement final de l'appareil. Il s'agit notamment du système de ventilation, les canalisations de
gaz, et le câblage fans. surfaces combustibles tels que le foyer, le manteau, et en face doivent
également être prévues pour. N'oubliez pas de laisser un espace suffisant pour l'entretien et bon.
NOTE
ALL INSTALLATIONS REQUIRE VENTING.
Vented Gas Fireplace Not for Use with Solid Fuel
TOUTES LES INSTALLATIONS exigez l'aération.
Foyer au gaz à evacuation. Ne pas utiliser avec du combustible solide

Page 16 of 52
3.3.1 MINIMUM CLEARANCES / DÉGAGEMENTS
Figure 2
Figure 3
Mantle Height
from Floor (Y)
Mantle Depth (X)
40"
10"
39"
9"
38"
8"
36"
6"
34"
5"
33"
4"
X
Y
Minimum clearance
from bottom front of
fireplace to
combustibles
12”(305mm)
Distance minimale de
l’avant en bas de la
cheminée à
combustibles 12”
(305mm)

Page 17 of 52
Clearances are in accordance with local installation codes and the requirements of the gas supplier.
**The mantel placement chart on the previous page illustrates the allowable mantel sizes and
placements. The 1” incremental grid can be used to determine the allowable mantel size based on
the elevation above the units upper trim.
Les dégagements sont en conformité avec les codes d'installation locaux et les exigences du
fournisseur de gaz.
** Le tableau placement manteau à la page précédente illustre les tailles cheminée admissibles et les
placements. Le 1 "grille supplémentaires peuvent être utilisées pour déterminer la taille cheminée
admissibles fondée sur l'élévation au-dessus des unités de garniture supérieure.
CAU TION
ATTENTION
When using paint or lacquer to finish the mantel, such paint or lacquer must be heat
resistant ( up to 250o F ) to prevent discolorations.
Lors de l'utilisation de peinture ou de laque à la fin de la cheminée, de peinture ou
laque doit être résistante à la chaleur (jusqu'à 250o F) pour prévenir la décoloration.
3.3.2 GAS LINE INSTALLATION / INSTALLATION DE LA LIGNE de GAZ
Install supply line using any piping approved for your installation meeting CAN/CGA 6.10, AA 3, ANSI Z21.24 or
Z21.45. A qualified gas fitter should install the gas line in accordance with all local building codes. If codes permit,
coiled copper tubing may be used for gas supply.
Installez la ligne d'approvisionnement en utilisant toute la tuyauterie approuvé pour votre réunion d'installation CAN /
CGA 6.10, AA 3, ANSI Z21.24 ou Z21.45. Un installateur de gaz qualifié doit installer la canalisation de gaz en
conformité avec les codes du bâtiment locaux. Si les codes le permettent, tube de cuivre enroulé peut être utilisé pour
l'approvisionnement en gaz.
Pressure taps are provided on the gas control for test gauge connections to measure the manifold and inlet pressures
(see Lighting Instructions).
Les sont fournis sur la commande de gaz pour les connexions prises de pression gabarit d'essai pour mesurer les
pressions multiples et d'une entrée (voir les Consignes d'allumage).
This appliance must be isolated from the gas supply piping system by closing its individual manual shut off valve
during any pressure testing of the gas supply piping system at test pressures equal to or less than 1/2 psig (3.45 kPa).
Cet appareil doit être isolé de l'alimentation en gaz en fermant son robinet arrêt pendant tout test de pression de la
canalisation de gaz à une pression égale ou inférieure à 1 / 2 lb / po (3,45 kPa).
The appliance and its individual shut off valve must be disconnected from the gas supply piping system during any
pressure testing of the system at test pressures in excess of 1/2 psig (3.45 kPa).
L'appareil et son robinet d'arrêt doit être déconnectée de la canalisation de gaz pendant tout test de pression du
système à des pressions supérieures à 1 / 2 lb / po (3,45 kPa).
Install the gas line as follows:
The appliance shall be installed with a manual shut off ball valve and additional pressure regulator to bring line
pressure down to 14” w.c..
Installez la conduite de gaz comme suit:
L'appareil doit être installé avec une vanne manuelle à billes et régulateur de pression supplémentaire pour faire
pression ligne vers le bas à 14 "wc.
NOTE
Upon initial firing check manifold pressure at pressure tap located on the front control
panel ( see Lighting Instructions in section 2.1 ).
Lors de la première vérification de la pression de tir collecteur à la pression du robinet
situé sur le panneau de commande avant (voir les Consignes d'allumage à la section 2.1).

Page 18 of 52
WARNING
AVERTISSEMENT
DO NOT USE AN OPEN FLAME TO TEST FOR GAS LEAKS
NE PAS UTILISER UNE FLAMME DE TEST DE FUITES DE GAZ
3.3.3 DIGITAL ON/OFF REMOTE INSTALLATION
This appliance comes with a remote hand held control unit only, see 1.2 Features section
3.3.4 DIRECT VENT INFORMATION
The unit must be connected to listed 2-ply aluminium venting, 3” flex vent on the exhaust side and
listed 3” flex vent on the air intake side. Install the vent components according to the manufacturer's
instructions.
L'unité doit être raccordée à l'aluminium 2-plis énumérés ventilation, 3 "flex évent sur le côté de
l'échappement et énumérés 3" flex évent sur le côté d'admission d'air. Installer l'évent composants
selon les instructions du fabricant.
Minimum allowable venting height is 10’ with a 4’ offset on a minimum 45 degree angle.
Maximum allowable venting height is 30’.
La hauteur minimale permise de ventilation est de 10 'avec un 4' offset sur un angle de 45 degrés
minimum.
NOTE
If at any time the vent-air intake piping is dismantled, use the vent manufacturer’s
instructions and the sealing instructions for reassembly.
Si à tout moment de la tuyauterie d'admission d'air de ventilation est démontée, utilisez
la ventilation instructions du fabricant et les instructions d'étanchéité pour le
remontage

Page 19 of 52
TYPICAL FLEX VENT INSTALLATIONS
Figure 4
This appliance’s venting system is room sealed or Direct Vent. This means that it does not require
room air for combustion but draws air from outside the building.
1/. Rough-in two 3” diameter vent pipes into the existing masonry chimney. This must be done with
extreme caution so as not to tear or damage the venting. It is often best to leave the top termination
to be completed later.
NOTE
When viewing your insert from the front, the cold air intake is on the right and the
exhaust vent is in the center of the firebox.
Lors de la visualisation de votre insert de l'avant, l'entrée d'air froid est sur la droite et
le conduit d'évacuation est au centre du foyer
2/. For a large cavity installation the venting can be connected directly onto the insert before sliding
the insert all the way into the cavity. For a small cavity installation remove the screws in the vent
slider and remove the slider from the firebox by sliding towards the back. Install venting accordingly
with Millpak sealant to the collars on the slider and secure with 4 self tapping screws. Slide the firebox
into the cavity and make sure the slider lines up inside the vent slide rails. Reattach to the firebox with
the lock in screws. (see figure 5).
masonry
fireplace
Use silicon to seal inlet
pipe to terminal vent.
Use mill pak to seal
exhaust to terminal vent.
Terminal vent must be secured to the inlet
and exhaust pipes using a minimum of 4
screws
Terminal Vent Cap must be sealed
to the Chimney top to prevent
leakage.
Seal the Inlet pipe to the
fireplace using high temperature
silicon then a minimum of 4
screws.
Seal the Exhaust pipe to the
fireplace using mill pak then a
minimum of 4 screws

Page 20 of 52
Figure 5
3/. From the roof, pull the liners and fit the roof flashing in place.
4/. Fit the termination cap making sure that the exhaust liner is connected to the exhaust vent collar.
Make sure the termination and venting are sealed from water penetration with an approved sealant.
REMOVAL AND REINSTALLATION
If the fireplace is removed at any time by disconnecting the slider on the top holding the intake and
exhaust pipes, the gasket between the fireplace and the slider must be replaced with a new gasket #
IMC161
Gasket IMC161
must be replaced
on reinstallation
Joint IMC161
doit être remplacé
sur la
réinstallation
Reattach firmly with
lock-in screws
