Sierra Thermofon TF 11 User manual

RADIATORE CONVETTIVO
CONVECTOR RADIATOR
thermofon®
MANUALE TECNICO E D’INSTALLAZIONE - TECHNICAL AND INSTALLATION MANUAL

INFORMAZIONI GENERALI
Questo manuale descrive il terminale qui rappre-
sentato.
Si consiglia di conservare questo manuale alme-
no 10 anni per eventuali riferimenti futuri e in un
luogo asciutto per evitarne il deterioramento.
Leggere attentamente e completamente tutte
le informazioni contenute in questo manuale.
Prestare particolarmente attenzione alle norme
d’uso accompagnate dalle scritte “ATTENZIONE”
in quanto, se non osservate, possono causare
danno al termoconvettore e a persone e/o cose.
SIERRA S.p.A. declina ogni responsabilità per
qualsiasi danno dovuto ad un uso improprio del
terminale e ad una lettura parziale o superficiale
delle informazioni contenute in questo manuale.
Il numero di pagine di questo manuale è: 14.
GENERAL INFORMATION
This manual describes the unit.
Store the manual in a dry location to avoid deterio-
ration,as it must be kept for at least 10 years for any
future reference.
All the information in this manual must be careful-
ly read and understood. Pay particular attention to
the operating standards with“WARNING”signals as
their disrespect can cause damage to the machine
and/or persons or objects.
SIERRA S.p.A. declines all responsibility for any da-
mage whatsoever caused by improper use of the
machine, and a partial or superficial acquaintance
with the information contained in this manual.This
manual has 14 pages.
INDICE / INDEX
Informazioni generali • General information...................……………………………...............1
Caratteristiche • Features……….........…………………………………………………...........2
Componenti principali • Main components......................................................................................3
Imballo • Packaging….……………………………..…………….……………………………….
Descrizione dei componenti • Description of components...........……………........……….4
Dati tecnici e dimensionali • Technical and dimensional data..…………….…………....6
Resa termica al variare della temperatura • Heating capacity depending on the temperature…..7
Installazione dell’unità • Installation of the unit………………………………………………..9
Sostituzione di radiatori • Substituting for an existing radiator…..…..............……….…12
Versioni automatiche con termostato (TFXX A/R) • Automatic vent versions (TFXX A/R)…..13
Trasporto • Carriage…………....……………………………………………………………..14
Usi impropri • Improper use……………...………. ………………………………………..14
1

2
CARATTERISTICHE
DESCRIZIONE DELL’UNITÀ
Il termoconvettore Thermofon®concentra ele-
vate caratteristiche tecnologiche e funzionali che
ne fanno il terminale ideale per il riscaldamento
di ogni ambiente. L’erogazione di calore avviene
per convezione naturale, grazie ad un esclusivo
scambiatore alettato.L’erogazione di calore è im-
mediata e distribuita in modo uniforme in tutto
il locale; Thermofon®genera calore se inserito
in un impianto termico alimentato con caldaia,
teleriscaldamento o pompa di calore.La chiusura
del deflettore superiore interrompe quasi total-
mente l’erogazione di calore e, nei periodi in cui
non è necessario il riscaldamento, impedisce alla
polvere e a corpi estranei di penetrare all’interno.
La possibilità di rimuovere con facilità il mantello
di copertura consente di eseguire una pulizia ac-
curata delle parti interne, condizione necessaria
per l’installazione in luoghi molto affollati o che
richiedono uno standard elevato di igiene.
Facilità di installazione con attacchi idraulici re-
versibili in fase di installazione; idoneità a sosti-
tuire radiatori pre-esistenti con interasse compre-
so tra 480 e 630 mm. Pieno rispetto delle norme
antinfortunistiche e di sicurezza.
FEATURES
DESCRIPTION
The Thermofon®radiator-convector combines
advanced technical and operational characteri-
stics, which make it the ideal unit for residential
heating. The excellent heat distribution is due to
natural convection by using an exclusive finned
heat exchanger. The heated air is immediately deli-
vered to the entire room; the Thermofon®produ-
ces warm air when fitted to heating system with a
boiler or a heat pump. When the vent is closed, the
heat distribution is almost completely interrupted.
In addiction, during the seasons where heating
is not required, it prevents dust and other objects
from entering the unit.The removable and light co-
ver enables thorough cleaning of the unit, essential
for installations in venues subject to crowding or in
those with special hygienic requirements.
The Thermofon®is easy to install, and reversible
water connections allow to the choice of a left or
right hand installation; Thermofon®can also
replace radiators with a distance from “water-in
pipe” to “water-out pipe” from 480 to 630 mm. The
Thermofon®is in full compliance with the safety
regulations.

3
VERSIONI DISPONIBILI
Il termoconvettore Thermofon®è disponibile
in 8 granddezze, 20 modelli e 4 versioni per ogni
modello.
Versioni (mobile con colore standard RAL 9002):
G: con griglia fissa
M: con deflettore ad apertura/chiusura manuale
A: con deflettore automatico e termostato incor-
porato
R: con deflettore automatico e termostato remoto
VERSIONS AVAILABLE
Thermofon®convectors are available in 8 sizes,
20 models and 4 versions for each model.
Versions (standard body color is RAL 9002):
G: fixed grid
M: manual adjustable vent
A: automatic vent with onboard thermostat
R: automatic vent with remote thermostat
COMPONENTI PRINCIPALI
1Mantello di copertura
2Batteria di scambio termico (reversibile)
3Schienale posteriore di fissaggio a parete
4Collettore ingresso acqua
5Collettore uscita acqua
6Testata con deflettore ad apertura regolabile (o
griglia)
7Valvola sfiato aria
8Convogliatore di flusso d’aria
MAIN DESCRIPTION
1Cover
2Heat exchange coil (reversible)
3Rear frame for mounting against the wall
4Inlet water connection
5Outlet water connection
6Air distribution head with adjustable slat (or fixed
grid)
7Air bleeder
8 Air conveyor
IMBALLO
I termoconvettori vengono spediti con imballo
standard in cartone.
PACKAGING
The units are shipped in a standard card board box.

DESCRIZIONE DEI COMPONENTI
1 MANTELLO DI COPERTURA
La sua forma arrotondata unisce alla gradevole
estetica maggior sicurezza contro gli urti acci-
dentali. Disponibile in colore RAL9002, è realizza-
to in lamiera verniciata a caldo con polveri poliu-
retaniche dopo trattamento di passivazione per
garantire alta resistenza e durata nel tempo.
2 BATTERIA DI SCAMBIO TERMICO
Progettata e studiata per esaltare al massimo l’ef-
fetto convettivo naturale, è realizzata con tubi di
rame ed alettatura speciale in alluminio bloccati
mediante espansione meccanica dei tubi. La bat-
teria di scambio termico è reversibile,ossia è pos-
sibile il collegamento idraulico a destra oppure a
sinistra.
3 SCHIENA DI FISSAGGIO POSTERIORE
È realizzata in lamiera zincata di forte spessore,
dotata di fori per il fissaggio al muro e apposite
sezioni (pretranciate) per il passaggio delle tu-
bazioni idrauliche su entrambi i lati. Le zone di
passaggio tubi (pretranciate) poste sulla parte
superiore, consentono la sostituzione di radiatori
(versioni TF) con interasse compreso tra 480 fino
a 630 mm.
4-5 COLLEGAMENTI IDRAULICI
I collegamenti sono ad attacco femmina ½”. Data
la possibilità di ruotare la batteria, è possibile pre-
vederne la disposizione a destra oppure a sinistra.
(4:attacchi ingresso acqua;5:attacchi uscita acqua
dallo scambiatore di calore).
6 TESTATA
Realizzata in materiale termoplastico ad elevata
resistenza, è disponibile con griglia metallica fis-
sa (G) oppure con pala di apertura/chiusura sia
manuale (M) che motorizzata (A). Nella versione
(A) con pala motorizzata, l’apertura della pala
viene comandata dal consenso del termostato a
corredo dell’unità,a seconda del valore di tempe-
ratura impostato dall’utente. Colore: RAL 7044.
7 VALVOLA DI SFIATO ARIA
È posta sul collettore superiore della batteria. Per-
mette lo sfiato dell’aria dalla batteria.
8 CONVOGLIATORE DI FLUSSO ARIA
Ottimizza il flusso d’aria ascendente, esaltando
l’effetto convettivo naturale.
DESCRIPTION OF THE PARTS
1 CABINET HOUSING
The rounded cabinet combines aesthetic appeal
with safety against accidental impact. Available in
RAL 9002 colour, it’s made of hot painted steel pa-
nels with polyurethane powder after passivation
treatment against rust and corrosion.
2 HEAT EXCHANGER COIL
Researched and designed in order to exploit the
natural convective thermal exchange, the coil is a
copper pipe coil with aluminium fins mechanically
fitted by expansion of the pipes.The coil can be re-
versed on site.
3 REAR BEARING FRAME
The frame is made from suitably thick sheet metal
and is galvanised to ensure protection against cor-
rosion.
The rear of the frame has holes for wall mounting
the appliance and pre-blanked holes on both sides
to allow the passage of the hydraulic pipework.
The pre-blanked holes in the upper side allow the
substitution of existing radiators (TF version) with
a distance from “water-in pipe” to “water-out pipe”
from 480 to 630 mm.
4-5 WATER CONNECTIONS
The connections are provided with female joints
(1/2”).Since it’s possible to reverse the heat exchan-
ger, it is possible to connect them on the right side
or on the left side of the rear bearing frame.(4: inlet
water connection; 5: outlet water connection).
6 AIR DISTRIBUTION HEAD
Constructed in high temperature-resistant plastic,
is available in three models: G – with fixed steel me-
tal grid; M – with adjustable vent; A – with automa-
tic vent. The A version is equipped with an electric
motor (C.C. – 6 V - supplied by a common 9 volts
battery) that opens or close the vents.The opening/
closing input is given from an on-board thermostat,
set by the user. Colour: RAL 7044.
7 BLEED VALVE
The bleed valve is positioned at the top of the heat
exchanger coil.
8 AIR CONVEYOR
The air conveyors, on both sides,optimise the ascen-
ding airflow,maximizing the natural convective heat
fl o w .
4

5
Condizioni (EN 442) / Conditions (EN 442)
Temperatura di ingresso acqua
Inlet water temperature Tiw = 75 °C
Temperatura di uscita acqua
Outlet water temperature Tuw = 65 °C (∆Tw= 10 °C)
Temperatura aria ambiente
Room air temperature Ta= 20 °C (∆T0= 50 °C)
Pressione massima di esercizio
Maximum working pressure 8 bar
Temperatura massima di esercizio
Maximum working temperature 90 °C
** Per ∆Tmdiverso da ∆T0= 50 °C, la potenza termica Q1è:
For ∆Tm ≠∆T0(∆T0= 50 °C) the heating capacity Q1is given by:
Esempio di calcolo / Selection Example
Modello TX 43
Model TX 43
Condizioni di funzionamento
Working data Tiw= 60 °C ;Tuw= 50 °C ;Ta= 20 °C Tm= (60 + 50)/2 – 20 = 35
Resa Termica
Heating capacity Q1= 2180 x (35/50) 1,28 = 1376 W
a
uwiw
m
T
TT
T−
+
=Δ 2)(
n
T
T
QQ ⎟
⎟
⎠
⎞
⎜
⎜
⎝
⎛
Δ
Δ
=
0
1
01

6
DATI TECNICI / TECHNICAL DATA
Modello / Model TF 11 TF 12 TF 21 TF 22 TF 31 TF 32 TF 41 TF 42
Potenza termica nominale* (Q0)
Heating capacity (Q0)W 700 910 1010 1350 1400 1750 1810 2205
Portata acqua* (Pw)
Water flow* (Pw)l/h 60 78 87 116 120 150 156 190
Perdite di carico acqua*
Water pressure drop* kPa 0.18 0.22 0.24 0.50 0.35 0.95 0.52 1.31
Esponente** [n]
Exponent** [n] 1.31
Contenuto acqua
Water content l 0.4 0.5 0.5 0.8 0.6 1 0.7 1.1
Peso Netto
Net weight kg 11.6 12.1 14.2 14.9 17.1 18 19.9 21
Modello / Model TF 13 TF 23 TF 33 TF 43
Potenza termica nominale* (Q0)
Heating capacity (Q0)W 1005 1540 2005 2515
Portata acqua* (Pw)
Water flow* (Pw)l/h 87 135 176 221
Perdite di carico acqua*
Water pressure drop* kPa 0.26 0.72 1.36 1.91
Esponente** [n]
Exponent** [n] 1.28
Contenuto acqua
Water content l 0.6 1.1 1.4 1.6
Peso Netto
Net weight kg 12.5 15.6 18.7 21.9
Altezza (B)
Height (B) mm 675
Modello / Model TB 12 TB 13 TB 22 TB 23 TB 32 TB 33 TB 42 TB 43
Potenza termica nominale* (Q0)
Heating capacity (Q0)W 860 920 1270 1350 1670 1780 2080 2210
Portata acqua* (Pw)
Water flow* (Pw)l/h 74 78 109 115 144 152 179 189
Perdite di carico acqua*
Water pressure drop* kPa 0.2 0.24 0.45 0.55 0.81 1.01 1.02 1.46
Esponente** [n]
Exponent** [n] 1.39 1.28 1.39 1.28 1.39 1.28 1.39 1.28
Contenuto acqua
Water content l 0.5 0.6 0.8 1.1 1 1.4 1.1 1.6
Peso Netto
Net weight kg 11.6 12.1 14.2 14.9 17.1 18 19.9 21
Altezza (B)
Height (B) mm 575
DATI DIMENSIONALI comuni alle serieTF eTB /TF andTB series common DIMENSIONAL DATA
Attacchi scambiatore termico
Coil connections øGAS 1/2” femmina / female
Lunghezza scambiatore termico
Coil lenght mm 425 625 825 1025
Larghezza (A)
Width (A) mm 600 800 1000 1200
Altezza (C)
Height (C) mm 140

7
RESA TERMICA AL VARIARE DELLA TEMPERATURA [W]
DATA OF CAPACITY DEPENDENING BY TEMPERATURE [W]
TF 11 temperatura media acqua / average water temperature [(Tin+Tout)/2]; (∆t=10 °C)
80 70 65 60 55 50 45 40
19 910 720 630 595 455 375 300 225
20 890 700 610 525 440 360 280 210
21 870 685 595 505 420 345 270 200
TF 12 temperatura media acqua / average water temperature [(Tin+Tout)/2]; (∆t=10 °C)
80 70 65 60 55 50 45 40
19 1180 935 815 700 590 485 385 290
20 1155 910 795 680 570 465 365 275
21 1130 885 770 655 550 445 350 255
TF 13 temperatura media acqua / average water temperature [(Tin+Tout)/2]; (∆t=10 °C)
80 70 65 60 55 50 45 40
19 1305 1030 900 775 655 535 425 325
20 1275 1005 875 750 630 515 405 305
21 1250 980 850 725 605 490 385 285
TF 21 temperatura media acqua / average water temperature [(Tin+Tout)/2]; (∆t=10 °C)
80 70 65 60 55 50 45 40
19 1310 1035 905 780 655 540 430 325
20 1280 1010 980 754 635 515 405 305
21 1255 985 855 730 610 495 385 285
TF 22 temperatura media acqua / average water temperature [(Tin+Tout)/2]; (∆t=10 °C)
80 70 65 60 55 50 45 40
19 1750 1385 1210 1040 980 720 575 435
20 1715 1350 1175 1010 845 690 545 405
21 1675 1315 1140 975 815 660 515 380
TF 23 temperatura media acqua / average water temperature [(Tin+Tout)/2]; (∆t=10 °C)
80 70 65 60 55 50 45 40
19 2000 1580 1380 1185 1000 825 655 495
20 1955 1540 1340 1150 965 790 620 465
21 1915 1500 1305 1110 930 755 590 435
temperatura
ambiente /
room
temperature
temperatura
ambiente /
room
temperature
temperatura
ambiente /
room
temperature
temperatura
ambiente /
room
temperature
temperatura
ambiente /
room
temperature
temperatura
ambiente /
room
temperature

8
RESA TERMICA AL VARIARE DELLA TEMPERATURA [W]
DATA OF CAPACITY DEPENDENING BY TEMPERATURE [W]
TF 31 temperatura media acqua / average water temperature [(Tin+Tout)/2]; (∆t=10 °C)
80 70 65 60 55 50 45 40
19 1480 1170 1020 880 740 610 485 365
20 1450 1140 995 850 715 585 460 345
21 1415 1110 965 825 685 560 435 320
TF 32 temperatura media acqua / average water temperature [(Tin+Tout)/2]; (∆t=10 °C)
80 70 65 60 55 50 45 40
19 2270 1795 1570 1350 1140 935 745 560
20 2220 1750 1525 1305 1095 895 705 525
21 2175 1705 1480 1265 1055 855 670 495
TF 33 temperatura media acqua / average water temperature [(Tin+Tout)/2]; (∆t=10 °C)
80 70 65 60 55 50 45 40
19 2595 2055 1795 1545 1300 1070 850 640
20 2540 2000 1745 1495 1255 1025 805 600
21 2485 1950 1690 1445 1205 980 765 565
TF 41 temperatura media acqua / average water temperature [(Tin+Tout)/2]; (∆t=10 °C)
80 70 65 60 55 50 45 40
19 2350 1860 1625 1395 1175 970 770 580
20 2300 1810 1575 1350 1135 925 730 545
21 2250 1765 1530 1305 1090 885 690 510
TF 42 temperatura media acqua / average water temperature [(Tin+Tout)/2]; (∆t=10 °C)
80 70 65 60 55 50 45 40
19 2860 2265 1975 1700 1435 1180 935 710
20 2800 2205 1920 1645 1380 1130 890 665
21 2740 2145 1865 1590 1330 1080 845 620
TF 43 temperatura media acqua / average water temperature [(Tin+Tout)/2]; (∆t=10 °C)
80 70 65 60 55 50 45 40
19 3265 2580 2255 1940 1635 1345 1070 805
20 3195 2515 2190 1880 1575 1290 1015 755
21 3125 2450 2125 1815 1515 1230 960 710
temperatura
ambiente /
room
temperature
temperatura
ambiente /
room
temperature
temperatura
ambiente /
room
temperature
temperatura
ambiente /
room
temperature
temperatura
ambiente /
room
temperature
temperatura
ambiente /
room
temperature

INSTALLAZIONE / INSTALLATION
Il convettore Thermofon®deve essere installato
perfettamente orizzontale ed in posizione tale da
consentire la manutenzione ordinaria e straordinaria.
Stabiliti il tipo di installazione (allacciamenti idraulici
a parete o a pavimento) e definito il lato degli attacchi
idraulici (a destra o a sinistra) la successione delle fasi
di installazione è la seguente:
1) Fissaggio dello schienale alla parete
2) Fissaggio dello scambiatore e dei convogliatori allo
schienale ed effettuazione degli allacciamenti idraulici
3) Aggancio allo schienale del mantello di copertura
Thermofon®convector must be installed in a per-
fectly horizontal position, to allow easy access for routi-
ne and non-routine maintenance. The installation pha-
ses are:
1) Fix the rear frame to the wall
2) Fix the heat exchanger coil and the conveyor to the
rear frame.Make the water connections
3) Hook the cabinet to the rear frame
9
ATTENZIONE!
UTILIZZARE
GUANTI
PROTETTIVI!
WARNING!
USE PROTECTIVE
GLOVES!
Per installare l’unità procedere come segue:
1) Utilizzare la dima prestampata sull’imballo - o lo
schienale (nel caso di installazione a parete) - per de-
finire la posizione dei collegamenti idraulici, rispet-
tando l’altezza minima consigliata da terra (100 mm
- consigliato 130 mm) e la minima distanza dal lato
superiore dello schienale nel caso di installazione in
nicchia (ad es. sotto davanzale di finestra).
Nella figura sono illustrate le diverse possibilità di in-
stallazione e sono indicati l’ingresso e l’uscita del flui-
do termovettore (acqua):
To install the unit, proceed as follows:
1) Use the pre-printed template on the packaging - or
the rear frame (wall installation) - in order to define the
position of the hydraulic connections, respecting the
minimal distance from the floor (100mm – suggested:
130mm) and the minimal distance from the top side of
the rear frame in case of installation in recess (for e.g.un-
der window sill).
The different options of installation, and water inlet and
water outlet positions, are shown in the following dia-
gram.
TF / TB X1 TF / TB X2 TF / TB X3 TF / TB X1 TF / TB X2 TF / TB X3

10
2) Nel caso di allacciamento idraulico a parete, defini-
to il lato del collegamento di ingresso acqua (IN) al cir-
cuito idraulico e il tipo di scambiatore (pacco singolo
o pacco doppio), eliminare il pretranciato corrispon-
dente. Chiudere con i tappi a corredo (2), rispettiva-
mente l’ingresso non utilizzato del collettore superio-
re e l’uscita non utilizzata del collettore inferiore dello
scambiatore di calore.
Per allacciamenti idraulici a pavimento, utilizzare le
quote riportate nel lato inferiore della seguente figu-
ra.
2) In case of wall hydraulic connection, once the water
inlet side (IN) and the heat exchanger type (single pack
or double pack) has been defined, push out the corre-
sponding pre-blanked panel. Close the unused water in-
let upper cannection and water outlet lower connection
of the heat exchanger, using the stoppers provided (2).
In case of floor hydraulic connections to floor,refer to the
dimensions shown below.

3) Fissare lo schienale alla parete mediante 4 tasselli di
fissaggio (Ø 8 mm).
3) Fix the rear frame to the wall with 4 screws (Ø 8 mm).
4) Effettuare il fissaggio dello scambiatore allo schie-
nale utilizzando i 2 perni di aggancio (Frecce in neret-
to). Fissare poi, tramite le 2 viti a corredo e gli appositi
incastri sulle spalle dello scambiatore,i 2 convogliatori
di flusso (Frecce in grigio). Effettuare gli allacciamenti
idraulici.
4) Fix the heat exchanger coil to the rear frame using the
2 coupling hinges (larger arrow).Then fix the two air con-
veyors, with the 2 joints (smaller arrow) and the 2 screw
on the top (grey arrow). Connect the water pipes to the
hydraulic connections of the heat exchanger.
4) Agganciare il mantello di copertura allo schienale
in corrispondenza dei 4 perni posti ai lati.
4) Hitch the cabinet to the rear frame, by lifting the 4 ho-
les on the both sides,onto the 4 hinges of the rear frame.
11

SOSTITUZIONE DEI RADIATORI (TF)
Nella figura sottostante sono riportati i valori degli
interassi dei radiatori che possono essere sostituiti.
Eliminare il pretranciato dallo schienale di fissaggio
di Thermofon®in corrispondenza della tubazione
superiore di allacciamento idraulico del radiatore da
sostituire.
Nel caso di installazione in nicchia,rispettare la distan-
za minima.
SUBSTITUTION OF RADIATORS (TF)
The distances between inlet pipe and outlet pipe of the
radiators that can be replaced by Thermofon®are
shown in the figure below. Push out the correct pre-
blanked panel at the top of the rear frame.
Respect the minimal distance from the top side of the
rear frame in case of installation in recess (for e.g. under
window sill).
Utilizzare l’ingresso acqua rivolto verso l’alto del col-
lettore superiore dello scambiatore, chiudendo con il
tappo a corredo l’ingresso acqua rivolto verso il basso
del collettore superiore.
Connect the water inlet pipe to the upper connection on
the upper collector of the heat exchanger. Close with the
equipped stopper the lower connection of the upper col-
lector.
** sostituzione possible solo con modelli TF M e TF G ** substitution is possible with TF M and TF G models only
12

VERSIONI CON PALA AUTOMATICA TFXXA – TFXXR
FUNZIONAMENTO
La versione Thermofon®“A” è dotata di un sistema
di apertura/chiusura automatico dell’aletta della te-
stata. Il comando di apertura/chiusura viene dato dal
termostato ambiente collocato all’interno della testa-
ta. L’elemento sensibile (bulbo del termostato) è col-
locato nella zona inferiore del mantello
di copertura.
Per la versione Thermofon® “R” , il
termostato è di tipo remoto con collega-
mento standard all’apparecchio median-
te cavo di 3 m e connettori.
Il termostato comanda il sistema di aper-
tura e chiusura dell’aletta,azionato da un
motorino elettrico a c.c. alimentato da
pila Transistor da 9V (6LR61), che garanti-
sce nelle normali condizioni d’utilizzo una durata di
circa 3 stagioni annuali di riscaldamento La regolazio-

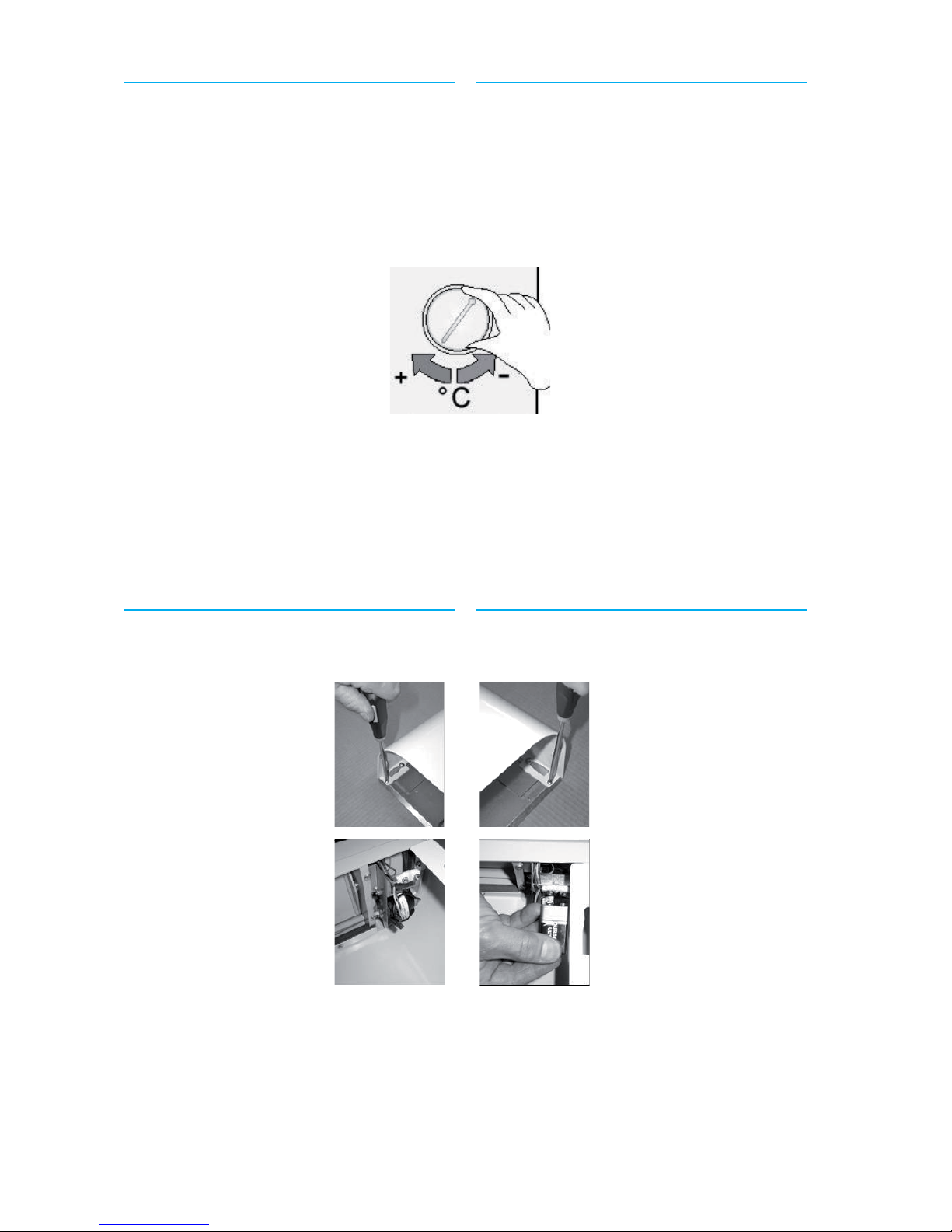

ne della temperatura avviene operando sulla mano-
pola della testata.Ruotare la manopola in senso orario
per aumentare la temperatura di set, in senso antiora-
rio per diminuirla.
Sierra consiglia l’utilizzo di batterie DURACELL Ultra.
AUTOMATIC VENT VERSIONS TFXXA – TFXXR
FUNCTION
The Thermofon®“A” version is equipped with an au-
tomatic open/close shovel system. The open/close com-
mand comes from the air thermostat, assembled in the
cabinet.The sensible element (thermostat bulb) is in the
bottom of the cover.
The “R” version is equipped with a remote
thermostat (wall mounting) and the con-
nection to Thermofon®is available
with a 3 m length cable and connectors.
The thermostat leads the open/close
system of the shovel with an electrical
c.c. motor fed with a 9V Transistor cell
(6LR61). This system ensures, in normal
working conditions,about 3 years lasting.
The temperature is adjusted by the handle.
Turning right the handle,to the right to increase the tem-
perature and to the left to decrease.
Sierra suggests DURACELL Ultra battery use.
VERSIONI CON PALA AUTOMATICA TFXXA – TFXXR
INSERIMENTO/SOSTITUZIONE DELLA BATTERIA 9V
1) Svitare le due viti autofilettan-
ti di fissaggio del mantello allo
schienale (poste rispettivamen-
te a destra e a sinistra nella zona
inferiore di Thermofon®).
2) Sganciare il mantello di co-
pertura dallo schienale, solle-
vandolo verticalmente per circa
3 cm, e sfilarlo dai perni di sup-
porto.
3) Inserire la batteria da 9V nel
connettore posto nel lato de-
stro (vista posteriore) sotto la
testata della macchina.
4) Riagganciate il mantello allo
schienale di supporto.
AUTOMATIC VENT VERSIONS TFXXA – TFXXR
INSERTING/REPLACING THE OF 9V BATTERY
1) Remove the 2 screws that fix the
cover to the rear frame of Ther-
mofon®, located on the bottom
of the cabinet (one screw on the
left, the other on the right).
2) Uncouple the cabinet from the
rear frame, by raising it vertically
for approximately 3 cm,and remo-
ving it from the support hinges.
3) Insert the 9V battery into the
electrical connector situated on
the right side, under the air distri-
bution head.
4) Hitch the cabinet to the rear fra-
me.
13

TRASPORTO / CARRIAGE
USI IMPROPI / IMPROPER USE
14

SIERRA S.p.A
Via Cà Magre,45 – 37063 ISOLA DELLA SCALA (VR)
Company Quality System Certified according to EN ISO 9001: 2000
WWW.SIERRA.IT
I dati tecnici riportati nella presente documentazione non sono impegnativi.
SIERRA S.p.A. si riserva la facoltà di apportare in qualsiasi momento tutte le
modifiche ritenute necessarie per il miglioramento del prodotto.
Technical data shown in this booklet are not binding.SIERRA S.p.A.shall have
the right to introduce at any time whatever modifications deemed necessary
to the improvement of the product.
TF ITA ENG MTI Ed.03 Rev.01 0707
