SIGE QUADRIFOGLIO 565 User manual
B
C
A
800 - 900
Min. 670
Min.505
SIGE S.P.A.
60020 POLVERIGI AN ITALY
TEL +39 071 90 90 000 R.A. FAX +39 071 90 90 804
WWW.SIGESPA.IT INFO@SIGESPA.IT
PRODOTTO ED ASSEMBLATO IN ITALIA / MADE AND ASSEMBLED IN ITALY / FABRIQUÉ ET ASSEMBLÉ EN ITALIE / HECHO Y MONTADO EN ITALIA
SIGE non Sarà rESponSabIlE dI EvEntualI dannI occorSI pEr utIlIzzo dEl prodotto dIfformE da quEllo pEr Il qualE èStato concEpIto. SIGE wIll not bE rESponSIblE for any EvEntual damaGE duE to adIffErEnt uSE from thE onE It haS bEEn madE.
SIGE nE SEra paS rESponSablE pour touS lES dommaGES àcauSE d’un dIfférEnt utIlIzatIon du produIt pour lEquEl Il aété fabrIqué. SIGE no SEra rESponSablE para cualquIEr daño dEbIdo al uSo dIfErEntE dE lo por El cual un producto ha SIdo rEalIzado.
CARATTERISTICHE • FEATURES
Pattumiera ad estrazione totale
Full extension wastebin
MINUTERIA INTERNA • FITTINGS
N°14 3,9x13 Vite autofilettante TC a croce / Self tapping screw TC
N°8 4x16 Vite autofilettante TSP a croce / Self tapping screw TSP
N°4 M4x5 Vite cilindrica / Cylindrical screw
N°2 M6x10 Vite / Screw
N°2 Rondella / Washer

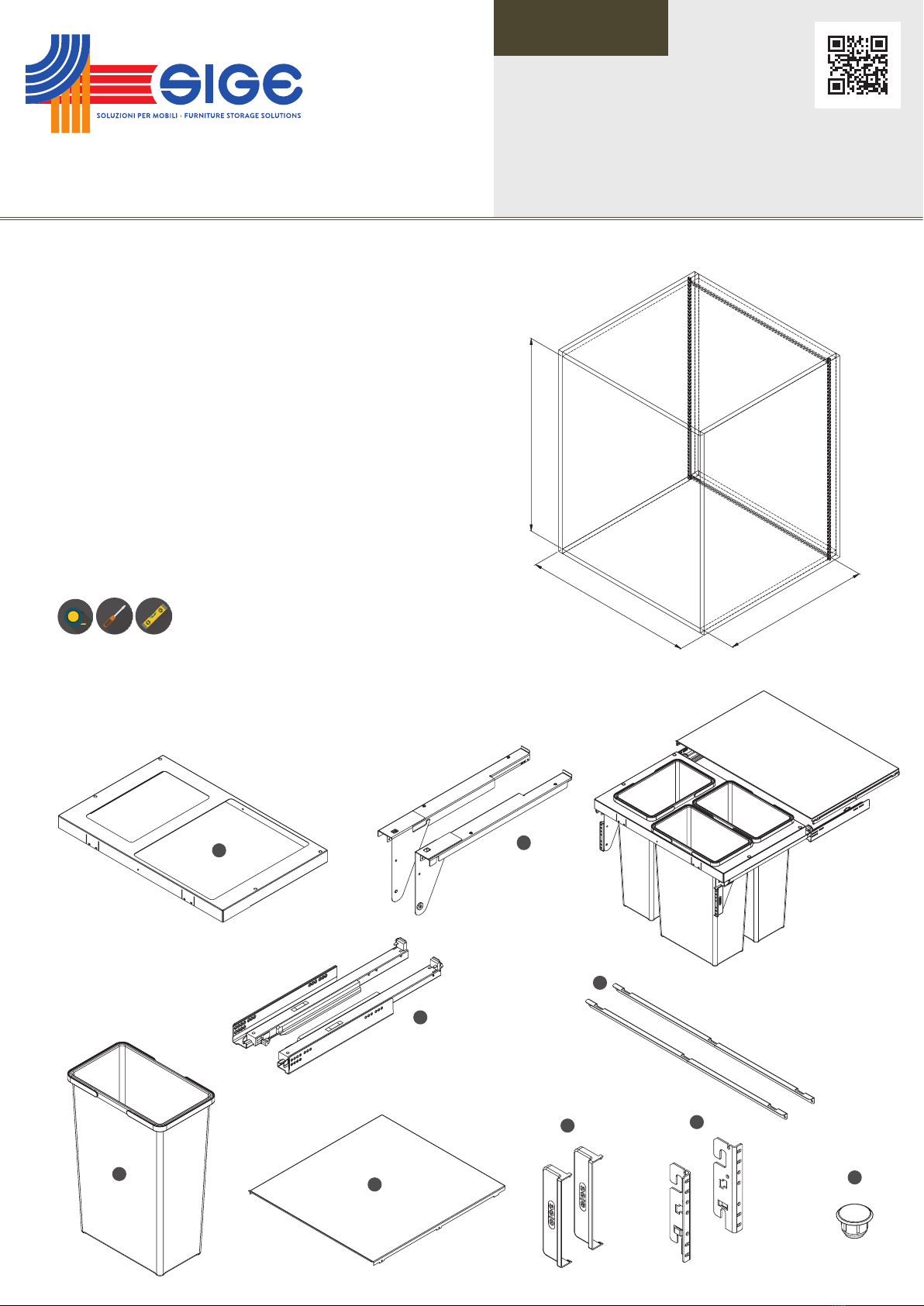

COMPONENTI • PARTS
A. N°1 Box metallico / Metal box
B. N°1 Kit guide / Kit slides
C. N°1 Coppia carter guide / Kit slide cover
D. N°2 Lamiera reggi coperchio / Metal plate lid holder
E. N°1 Coperchio / Lid
F. N°1 Coppia attacco antina / Kit door fixing brackets
G. N°2 Cover attacco antina / Door fixing cover
H. N°4 Tappo / Stopper
I. N°3 Secchio pattumiera 35 Lt. / Wastebin Lt. 35
UTENSILERIA • TOOLS
MANUTENZIONE • MAINTENANCE
Pulire con un panno morbido ed asciutto. Evitare l’uso di solventi e/o abrasivi.
Clean with a soft, dry cloth. Avoid using solvents or abrasive.
REV 00.2020
F0IST00139
ART 565
GUIDE BLUM - BLUM SLIDES
IH
QUADRIFOGLIO
E
D
F
G
CLICK!
CLICK!
N°4 3,9x13 N°8 4x16
N°4 M4x5
1
2
3
Inserire la coppia carter guide C nelle guide B.
Put the kit slide carter C into the Sige slides B.
Avvitare il box metallico A nei carter guide C mediante le apposite viti.
Screw the metal box A into the kit slide carter C by using the specific provided screws.
492
37 QUARTO FORO / FOURTH HOLE
27
238
18
48
18 474
Fissare le guide C e le lamiere reggi coperchio D rispettando le quote.
Fix the Sige slides C and the metal plate lid holder D according to the dimentions.
CLICK!
CLICK!
Fissare la coppia attacco antina F nell’anta, rispettando le quote.
Assemble the kit door fixing brackets F according to the dimentions.
4
5Pre-montare le viti M6x10 con le rondelle e montare l’antina sul carter C come mostrato.
Pre-assemble the M6x10 screws and washers than mount the door on the carter C as shown.
61 61
313 112
48
16
16 16
16
N°6 3,9x13
N°2 M6x10
Regolare l’antina su e giu tramite l’eccentrico.
Adjust the door up and down by turning the eccentric screw.
67
9
11
8
10
Regolare l’inclinazione avanti ed in dietro dell’anta, quindi serrare
le due viti M6x10.
Adjust the door inclination to the front or to the back, than tight
the two M6x10 screws.
N°4 3,9x13
Flissare l’antina al box metallico A.
Fix the door to the metal box A.
LA SIGE SPA SI RISERVA IL DIRITTO DI APPORTARE VARIAZIONI SENZA PREAVVISO SIGE SPA HAS THE RIGHT TO MAKE CHANGES ON IT WITHOUT NOTICE
SIGE SPA A LE DROIT D’APPORTER DES VARIATIONS SANS PRÉAVIS SIGE SPA SE RESERVA EL DERECHO DE REALIZAR CAMBIOS SIN PREVIO AVISO.
