Signature Hardware Vilamonte 948914 User manual

11.800.221.3379
VILAMONTE
THERMOSTATIC SHOWER VALVE
VÁLVULA DE DUCHA TERMOSTÁTICA VILAMONTE
SKU: 948914
REVISED 12/06/2019
CODES:SHVL9009, SH6004, SH6006
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are
unfamiliar with installing plumbing fixtures. Signature
Hardware accepts no liability for any damage to the
plumbing, wall, or for personal injury during
installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping
damage. If any damage is found, contact our
Customer Relations team at 1-800-221-3379.
Ensure that you have gathered all the required
materials that are needed for the installation.
TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados a la plomería, la pared,
ni por daños personales que ocurran durante la
instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Retire el producto del empaque y verifique si no sufrió
daños durante el envío. Si encuentra algún daño,
comuníquese con nuestro equipo de Servicio al cliente
al 1-800-221-3379.
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
Long-nose Pliers
Pinzas de punta
Pliers
Pinzas
de punta
Hex Wrench
Llave hexagonal
Safety Glasses
Gafas de seguridad
Adjustable Wrench
Llave Ajustable
Phillips
Screwdriver
Destornillador
Phillips
Plumbers Tape
Cinta Selladora
Para Rosca

21.800.221.3379
BEFORE INSTALLATION
ANTES DE LA INSTALACIÓN
1. The valve and accessories installer must be a
professional plumber who is experienced at installing
custom shower products.
1. El instalador de la válvula y accesorios debe ser un
plomero profesional que tenga experiencia en instalación
de productos de regadera.
2. The valve is calibrated to 104˚F (40˚c) at the first
stop position, and the maximum temperature limit
stop is positioned so the outlet water temperature
does not exceed 120˚F (49˚c).
2. La válvula está calibrada a 104˚F (40˚c) en la posición
del primer tope y el tope límite de temperatura máxima
está posicionado de modo que la temperatura del agua
de salida no exceda 120˚F (49˚c).
3. Factory calibrated inlet conditions are:
Hot and cold water pressure =45psi (3.2kg/cm²)
Hot water supply temperature = 145ºF (63ºC)
Cold water supply temperature = 64ºF (18ºC)
3. Las condiciones de entrada calibradas de fábrica son:
Presión de agua caliente y fría = 45 psi (3.2kg/cm²)
Temperatura del suministro de agua caliente = 145ºF
(63ºC)Temperatura del suministro de agua fría = 64ºF
(18ºC)
VILAMONTE
THERMOSTATIC SHOWER VALVE
VÁLVULA DE DUCHA TERMOSTÁTICA VILAMONTE
SKU: 948914
4. If inlet conditions differ from those used during
factory calibration, it may be necessary to re-calibrate
the valve after installation. The installer must check
the mixed flow temperature after installation, and
adjust the valve as needed according to the
instructions.
4. Si las condiciones de entrada difieren de las usadas
durante la calibración de fábrica, puede sernecesario
recalbrar la válvula después de la instalación. El instalador
debe comprobar la temperatura del flujo mezclado
después de la instalación y ajustar la válvula según sea
necesario de acuerdo a las instrucciones.
Caution: Excessive heat may damage valve unit.
Precaución: El calorexcesivo puede dañar la unidad de la
válvula.

31.800.221.3379
VILAMONTE
THERMOSTATIC SHOWER VALVE
VÁLVULA DE DUCHA TERMOSTÁTICA VILAMONTE
SKU: 948914

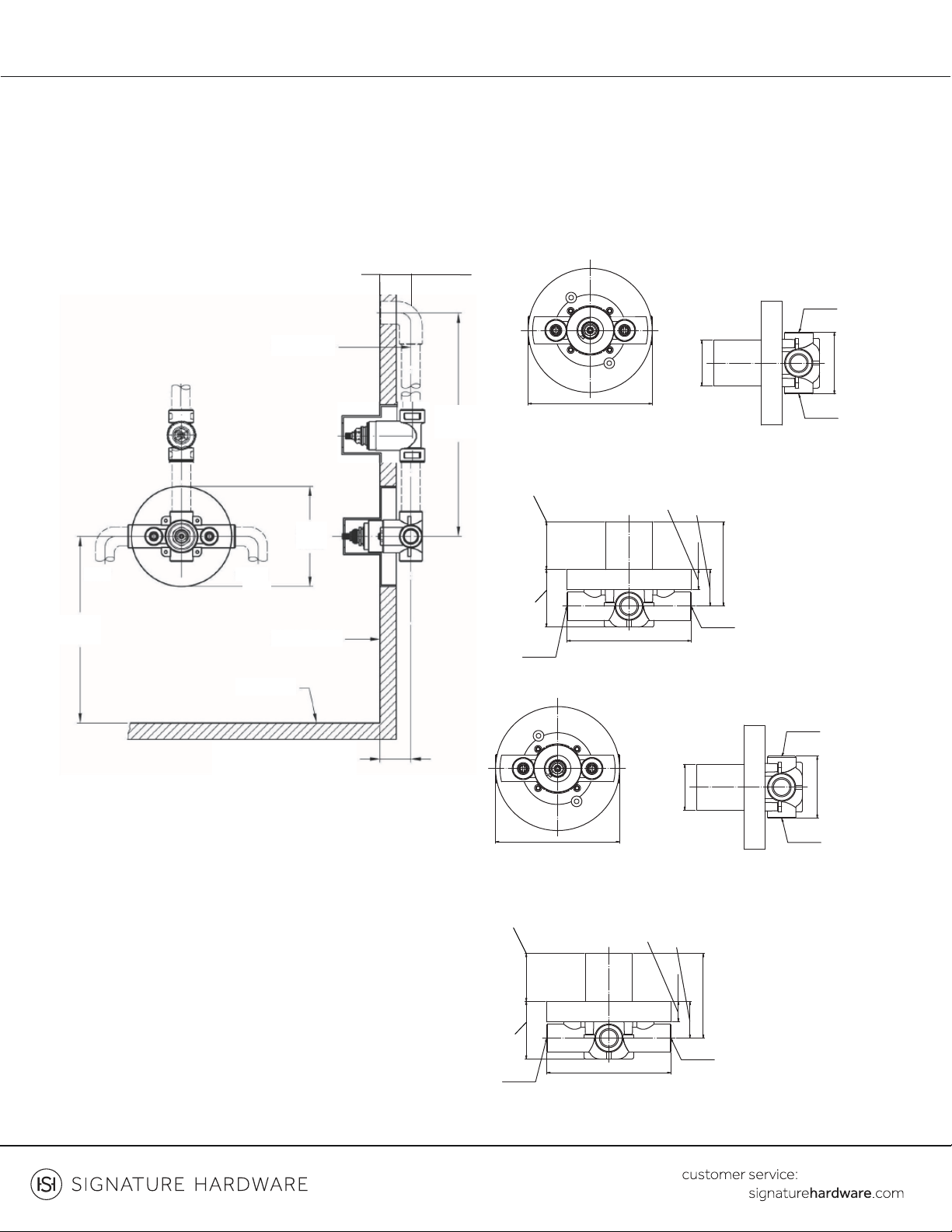

1-5/8” to 2-3/8”
4,12 cm a 6,03 cm
1/2-14NPT
2-3/4”(70mm)
1/2-14NPT
2"”(52mm)
5-1/2"(140mm)
3-3/4"(95.5mm)
7/8"(23mm)
1-5/8"(41.5mm)
1/2-14NPT
5-1/2"(140mm)
2-1/8"(54mm)
2-1/2"(65mm)
1/2-14NPT
3/4-14NPT
3-1/8"(80mm)
3/4-14NPT
2"(52mm)
5-1/2"(140mm)
3-3/4"(96mm)
7/8"(23mm)
1-5/8"(42mm)
3/4-14NPT
6-1/8"(156mm)
2-1/8"(54mm)
2-1/2"(65.5mm)
3/4-14NPT
supply pipe
tubo de
suministro
44”
(1118mm)
5-1/2"
(140mm)
floor
piso
wall
pared
32”
(813mm)
cold
fría
hot
caliente
rough-in dimensions
dimensiones de las
instalaciones ocultas

41.800.221.3379
VALVE INSTALLATION
INSTALACIÓN DE LA VÁLVULA
3. The plaster guard is used as the installation guide for
valve, the plaster guard should be flush with the
finished wall once valve is installed.
3. La guarda de la masilla se usa como guía de instalación
para la válvula, la guarda de la masilla debe quedaral ras
con la pared acabada una vez que la válvula esté
instalada.
4. Recommended valve depth is 1-3/4" min to 2-1/4"
max (44.5 mm to 57 mm) from the center of the valve
to the finished wall as shown.
Note: The distance from the valve to the tub spout
stub out should be between 8” and 18”.
4. La profundidad recomendada de la válvula es de
1-3/4" min to 2-1/4" max (44.5 mm to 57 mm) del
centro de la válvula a la pared terminada como se
muestra.
Nota: La distancia desde la válvula hasta el caño
sobresaliente de la bañera debe ser de 8” a 18” (20.3 cm
a 45.7 cm).
1. Shut off the main water supply. Flush all pipes
thoroughly before installation.
1. Cierre el suministro principal de agua. Drene
completamente todas las tuberías antes de la
instalación.
2. Connect the hot water supply to the left inlet of the
valve (hot marked with H) and cold supply to the right
inlet (cold marked C).
2. Conecte la alimentación de agua caliente a la entrada
izquierda de la válvula (marcada con H) y la alimentación
de agua fría a la entrada derecha (marcada con C).
VILAMONTE
1. The valve is calibrated at the factory to deliver water
at the temperature range from 65°F-145°F.
1. La válvula está calibrada de fábrica para suministrar
agua con temperatura que van desde los 65°F hasta los
145°F.
2. Factory calibrated inlet conditions are:
Hot and cold water pressure = 45psi (3.2kg/cm²)
Hot water supply temperature = 145ºF (63ºC)
Cold water supply temperature = 64ºF (18ºC)
2. Las condiciones de entrada calibradas de fábrica son:
Presión de agua caliente y fría = 45 psi (3.2kg/cm²)
Temperatura del suministro de agua caliente = 145ºF
(63ºC) Temperatura del suministro de agua fría = 64ºF
(18ºC)
3. The black line of cartridge stem should be in line
with the black mark of cartridge body.
3. La línea negra del vástago del cartucho debe estar
alineada con la marca negra del cuerpo de la cartucho.
THERMOSTATIC SHOWER VALVE
VÁLVULA DE DUCHA TERMOSTÁTICA VILAMONTE
SKU: 948914
CHECK TEMPERATURE SETTING
COMPROBACIÓN DE LA
CALIBRACIÓN DE TEMPERATURA

51.800.221.3379
VILAMONTE
THERMOSTATIC SHOWER VALVE
VÁLVULA DE DUCHA TERMOSTÁTICA VILAMONTE
SKU: 948914
TRIM INSTALLATION
INSTALACIÓN DEL REGULADOR

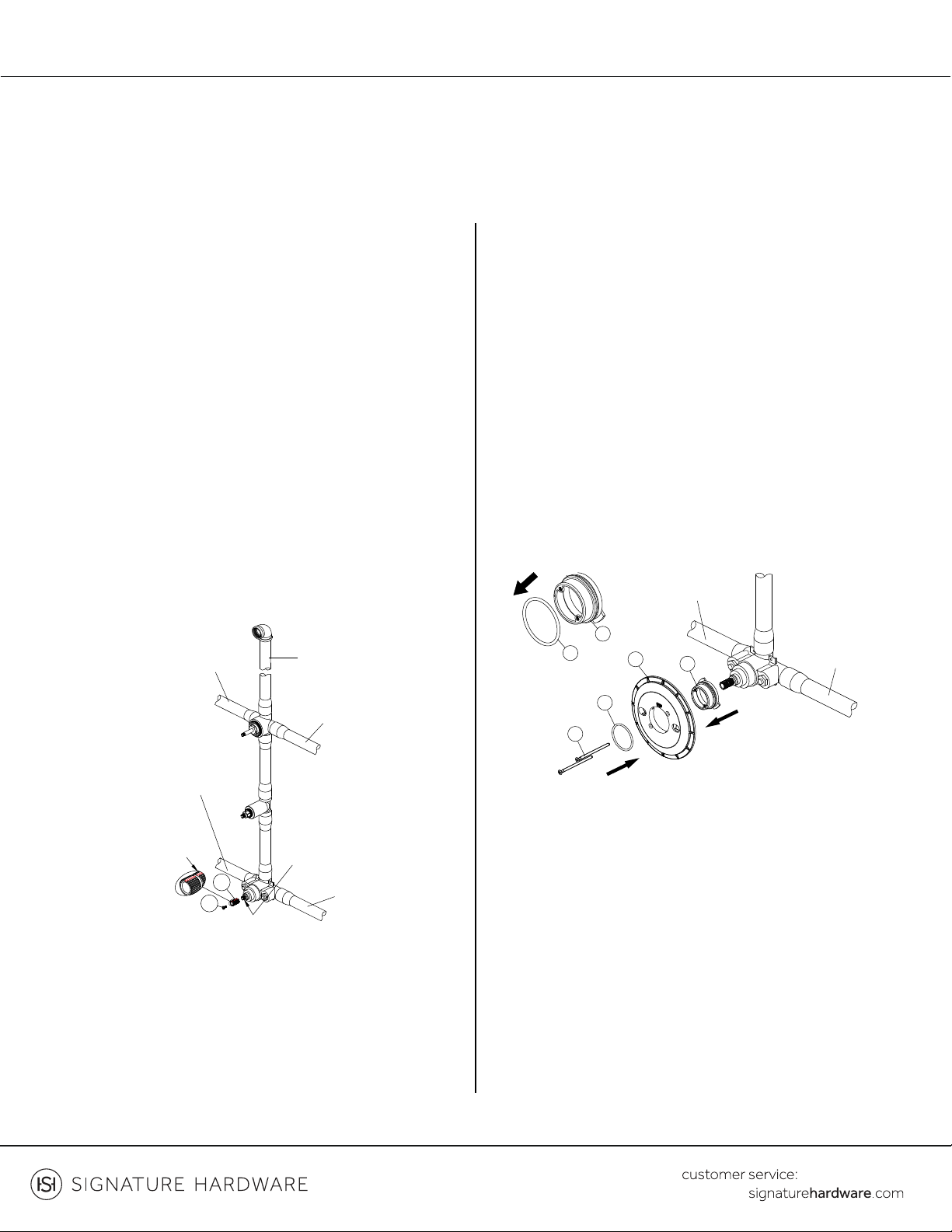

1. Align the black mark on the stem with the black
mark on the cartridge body, then put on the brass
stem extension (1) with the large groove upright in the
12 o'clock position. Tighten screw (2).
Note: Large groove must be in the 12 o'clock position
while the black marks on the stem and cartridge body
are aligned.
1. Alinea la marca negra del vástago con la marca negra
del cuerpo del cartucho y coloca la extensión de latón del
vástago (1) con la ranura grande hacia arriba en la
posición 12 en punto. Aprieta el tornillo (2).
Nota: La ranura grande tiene que estar en la posición 12
en punto y las marcas negras del vástago y del cuerpo del
cartucho, alineadas.
outlet 1
salida 1
outlet 2
salida 2
outlet 3
salida 3
cold inlet
entrada fría
stem
vástago
large groove
ranura grande
hot inlet
entrada caliente
1
2
2. Remove the o-ring (1) from fitted joint (2). Put the
fitted joint (2) through installation plate (4) and secure
with o-ring (1). Then put the long screws (3) through
installation plate (4) and tighten on the valve
underbody.
Note: Make sure the "UP" marking on the installation
plate is in the 12 o'clock position.
2. Quitar el aro tórico (1) de la junta ajustada (2). Colocar
la junta ajustada (2) a través de la placa de instalación (4)
y asegurar con el aro tórico (1). Enseguida insertar los
tornillos largos (3) a través de la placa de instalación (4) y
apretarlos bien en la estructura de la válvula.
Nota: Asegura que la marca “UP” (hacia arriba) de la placa
de instalación esté en la posición 12 en punto.
cold inlet
entrada fría
hot inlet
entrada caliente
3
4
1
2
1
2

61.800.221.3379
VILAMONTE
THERMOSTATIC SHOWER VALVE
VÁLVULA DE DUCHA TERMOSTÁTICA VILAMONTE
SKU: 948914
3. Position escutcheon (1) on installation plate with
drain hole (2) at the bottom. Place handle base
assembly onto the brass stem extension. The large
groove on the brass stem extension will help to locate
the correct position. Tighten handle base (3) with the
large groove upright in the 12 o'clock position.
3. Coloca la placa decorativa (1) en la placa de instalación
con el orificio de drenaje (2) en la base. Coloca la base de
la manija sobre la extensión de latón del vástago. La
ranura grande de la extensión de latón del vástago te
ayudará a localizar la posición correcta. Ajusta la base de
la manija (3) con la ranura grande hacia arriba en la
posición de 12 en punto.
large groove
ranura grande
1
2
3
4. Install the thermostatic locator (1) on the handle
base making sure that the "UP" marking is at 12
o'clock position. Secure with washers (2) and screws
(3).
Note: Failure to install the thermostatic locator can
damage the cartridge, resulting in inability to control
water temperature.
4. Instala el localizador termostático (1) en la base de la
manija asegurando que la marca “UP” (hacia arriba) esté
en la posición 12 en punto. Asegura con arandelas (2) y
tornillos (3).
Nota: Si no se instala el localizadortermostático el
cartucho puede dañarse y no se podrá controlar la
temperatura del agua.
UP marking
“UP” (hacia arriba)
1
2
3

3. Remove the handle.
3. Desmonte el maneral.
1. This thermostatic valve has screens to prevent dirt
from damaging the valve. Clogged screens can cause
reduced flow and inefficient temperature mixture
by the valve.
1. Esta válvula termostática tiene cedazos para evitar
que la suciedad dañe la válvula. Los cedazos obstruidos
pueden causar un flujo reducido y mezcla ineficiente de
temperatura por la válvula.
2. Shut off the water inlet by tightening the two screws
at the two check stop valve.
2. Cierre la alimentación de agua apretando los dos
tornillos en los topes de no retorno.
REMOVAL OF CARTRIDGE
FOR MAINTENACE
MANTENIMIENTO DE DESMONTAJE
DE CAMBIO DE CARTUCHO
71.800.221.3379
VILAMONTE
THERMOSTATIC SHOWER VALVE
VÁLVULA DE DUCHA TERMOSTÁTICA VILAMONTE
SKU: 948914
5. Install the handle assembly (1) on the handle base
and tighten set screw (2) with allen wrench (Hex:
2.5mm) provided. Button (3) should be in the 12
o'clock position. If you want to get hotter water, you
can press the button (3) and turn handle
counterclockwise to adjust the temperature.
5. Instala el conjunto de la manija (1) en su base y aprieta
el tornillo de fijación (2) con la llave Allen (Hexagonal: 2.5
mm) incluida. El botón (3) debe estar en la posición 12 en
punto. Si deseas agua más caliente, puedes oprimir el
botón (3) y girar la manija hacia la izquierda para a justar la
temperatura.
1
2
3

5. Clean the screens and rinse with water, or replace
with a new cartridge.
5. Limpie las pantallas y enjuague con agua, o reemplace
con un nuevo cartucho.
6. Reassemble the valve by reversing these
instructions.
6. Reensamble la válvula invirtiendo estas instrucciones.
4. Unscrew the cartridge by wrench by turning
counterclockwise using adjustable wrench.
4. Desenrosque el cartucho con una llave ajustable
girando hacia la izquierda.
81.800.221.3379
VILAMONTE
THERMOSTATIC SHOWER VALVE
VÁLVULA DE DUCHA TERMOSTÁTICA VILAMONTE
SKU: 948914
CARE INSTRUCTIONS
INSTRUCCIONES DE CUIDADO
To preserve the finish of your product, apply
non-abrasive wax. Any cleaners should be rinsed
off immediately. Do not use abrasive cleaners on the
product.
Para conservar el acabado del producto, aplique cera no
abrasiva. Cualquiera sea el tipo de limpiador que se
utilice, se debe enjuagar inmediatamente. No use
limpiadores abrasivos en el producto.
