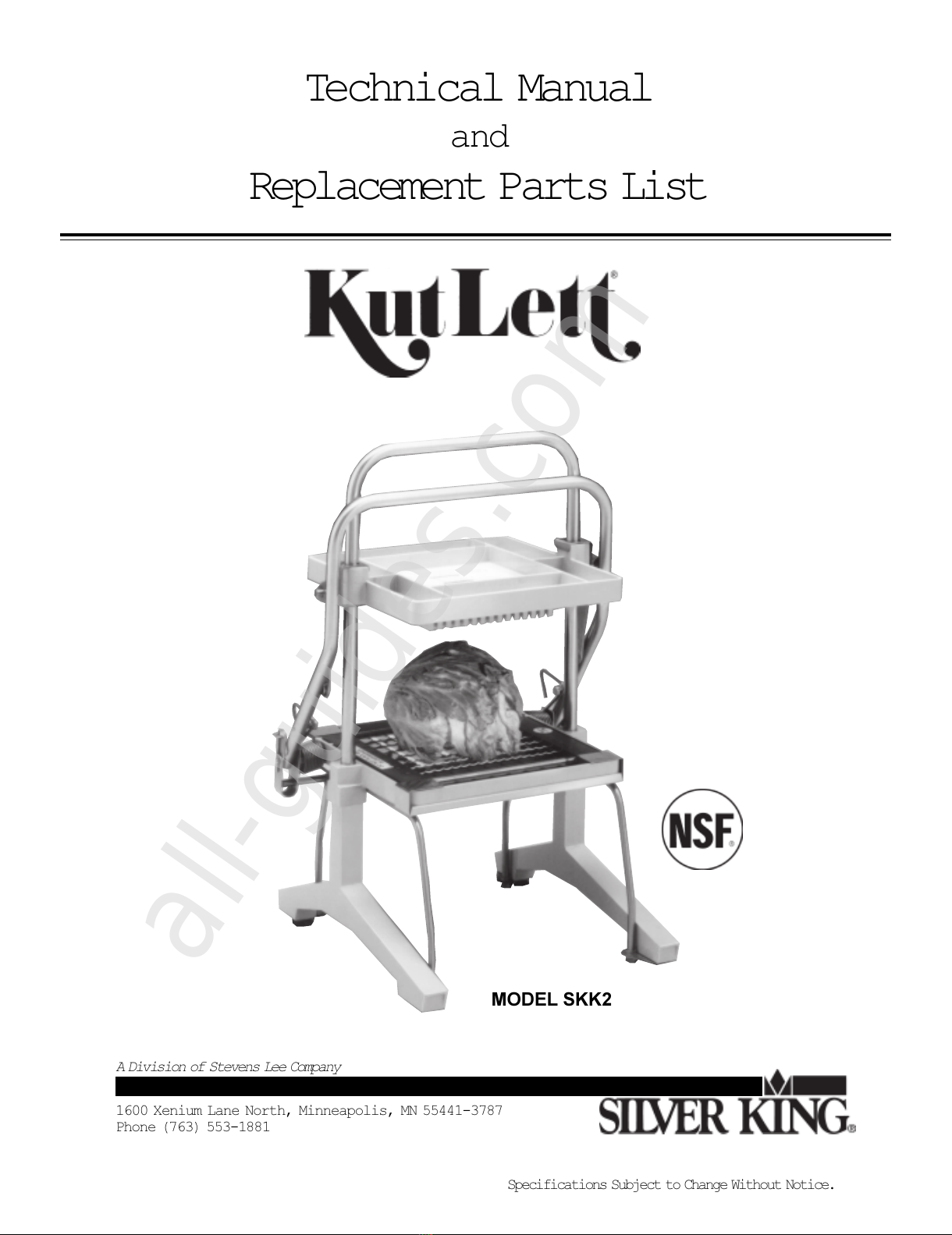

Silver King KutLett SKK2 Quick start guide

A Division of Stevens Lee Company
1600 Xenium Lane North, Minneapolis, MN 55441-3787
Phone [phone]
Technical Manual
and
Replacement Parts List
Specifications Subject to Change Without Notice.
MODEL SKK2
All manuals and user guides at all-guides.com
all-guides.com

1

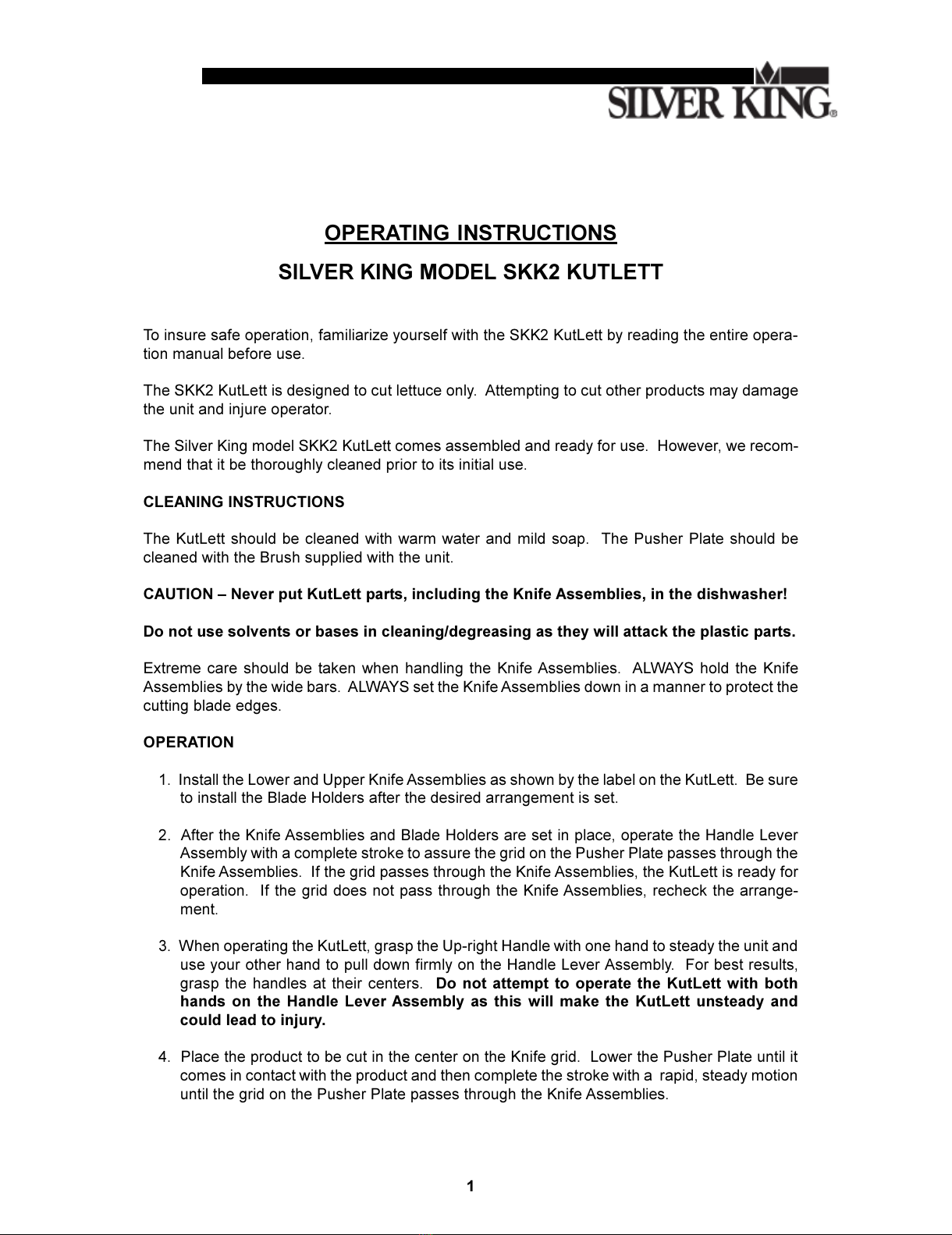

OPERATING INSTRUCTIONS
SILVER KING MODEL SKK2 KUTLETT
To insure safe operation, familiarize yourself with the SKK2 KutLett by reading the entire opera-
tion manual before use.
The SKK2 KutLett is designed to cut lettuce only. Attempting to cut other products may damage
the unit and injure operator.
The Silver King model SKK2 KutLett comes assembled and ready for use. However, we recom-
mend that it be thoroughly cleaned prior to its initial use.
CLEANING INSTRUCTIONS
The KutLett should be cleaned with warm water and mild soap. The Pusher Plate should be
cleaned with the Brush supplied with the unit.
CAUTION  Never put KutLett parts, including the Knife Assemblies, in the dishwasher!
Do not use solvents or bases in cleaning/degreasing as they will attack the plastic parts.
Extreme care should be taken when handling the Knife Assemblies. ALWAYS hold the Knife
Assemblies by the wide bars. ALWAYS set the Knife Assemblies down in a manner to protect the
cutting blade edges.
OPERATION
1. Install the Lower and Upper Knife Assemblies as shown by the label on the KutLett. Be sure
to install the Blade Holders after the desired arrangement is set.
2. After the Knife Assemblies and Blade Holders are set in place, operate the Handle Lever
Assembly with a complete stroke to assure the grid on the Pusher Plate passes through the
Knife Assemblies. If the grid passes through the Knife Assemblies, the KutLett is ready for
operation. If the grid does not pass through the Knife Assemblies, recheck the arrange-
ment.
3. When operating the KutLett, grasp the Up-right Handle with one hand to steady the unit and
use your other hand to pull down firmly on the Handle Lever Assembly. For best results,
grasp the handles at their centers. Do not attempt to operate the KutLett with both
hands on the Handle Lever Assembly as this will make the KutLett unsteady and
could lead to injury.
4. Place the product to be cut in the center on the Knife grid. Lower the Pusher Plate until it
comes in contact with the product and then complete the stroke with a rapid, steady motion
until the grid on the Pusher Plate passes through the Knife Assemblies.
All manuals and user guides at all-guides.com

2
OPERATING TIPS

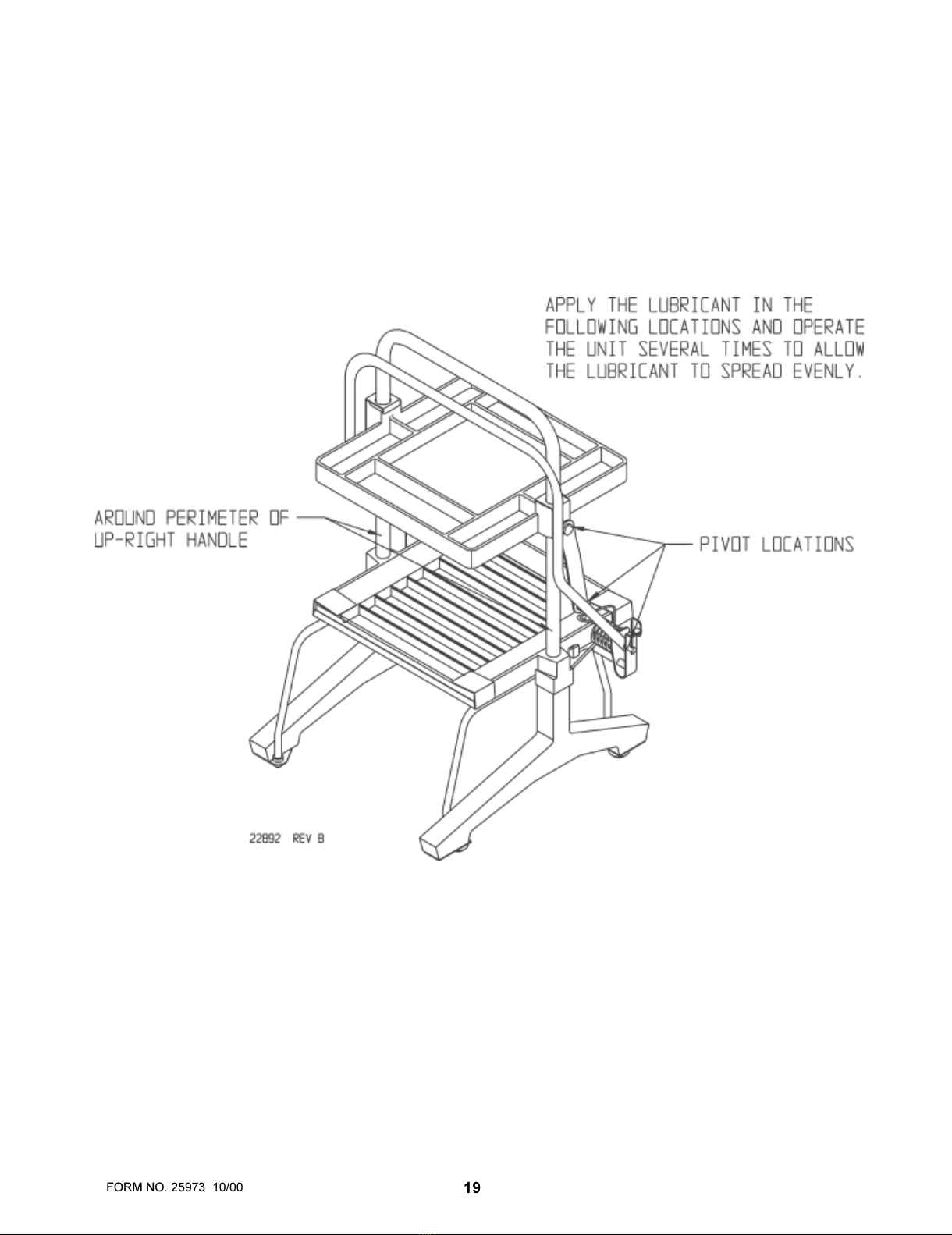

* To achieve maximum performance and life, the KutLett will need to be lubricated from time to
time. See the accompanying diagram for areas that need lubrication. Use the lubricant sup-
plied with the KutLett. Do not use cooking or vegetable oil as these products will eventually
build up a residue and affect the performance of the KutLett.
*Do not use aerosol spray lubricants.
*Prior to cutting lettuce, be sure to remove the core with the Silver King Corer or you could
damage the Knife Assemblies.
*Use the KutLett only for its intended purpose - cutting lettuce.
*Inspect the KutLett before each use to make sure that there are no loose or missing parts.
STORAGE
When not in use, the KutLett should be stored with the Knife Assemblies covered to prevent them
from damage and for safety. To do this, simply release the spring tension by disengaging the
Springs (part nos 10 & 11) from the Handle Lever Assembly (part no. 15) and lower the Handle
Lever Assembly all the way down to cover the Knife Assemblies. When you are ready to use the
KutLett again, raise the Handle Assembly to the upright position and engage the Springs.
When disengaging and engaging the springs, do so from the side of the KutLett so there is
no chance of your hands slipping into the Knife Assembly area. Do not place your hand
on the Knife Assemblies while disengaging the springs.
Store the KutLett in an area free from chemicals and solvents.
REPLACEMENT PARTS
Should the need arise, replacement parts are available through your local Silver King Dealer.
Refer to the enclosed Replacement Parts List when ordering parts. If you do not know your Silver
King Dealer, call Silver King at 1-763-553-1881 and we will direct you to them.
All manuals and user guides at all-guides.com

3

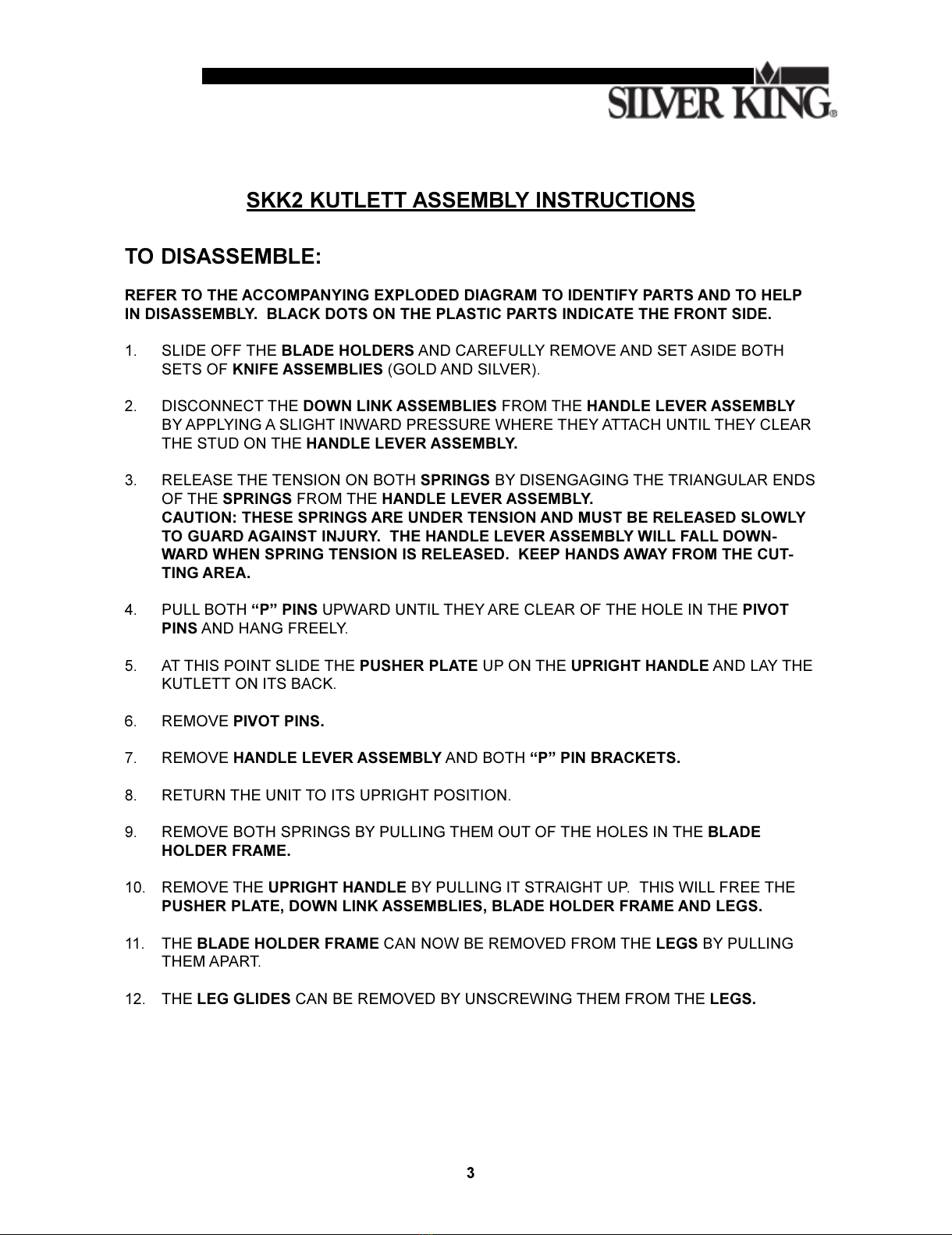

SKK2 KUTLETT ASSEMBLYINSTRUCTIONS
TO DISASSEMBLE:

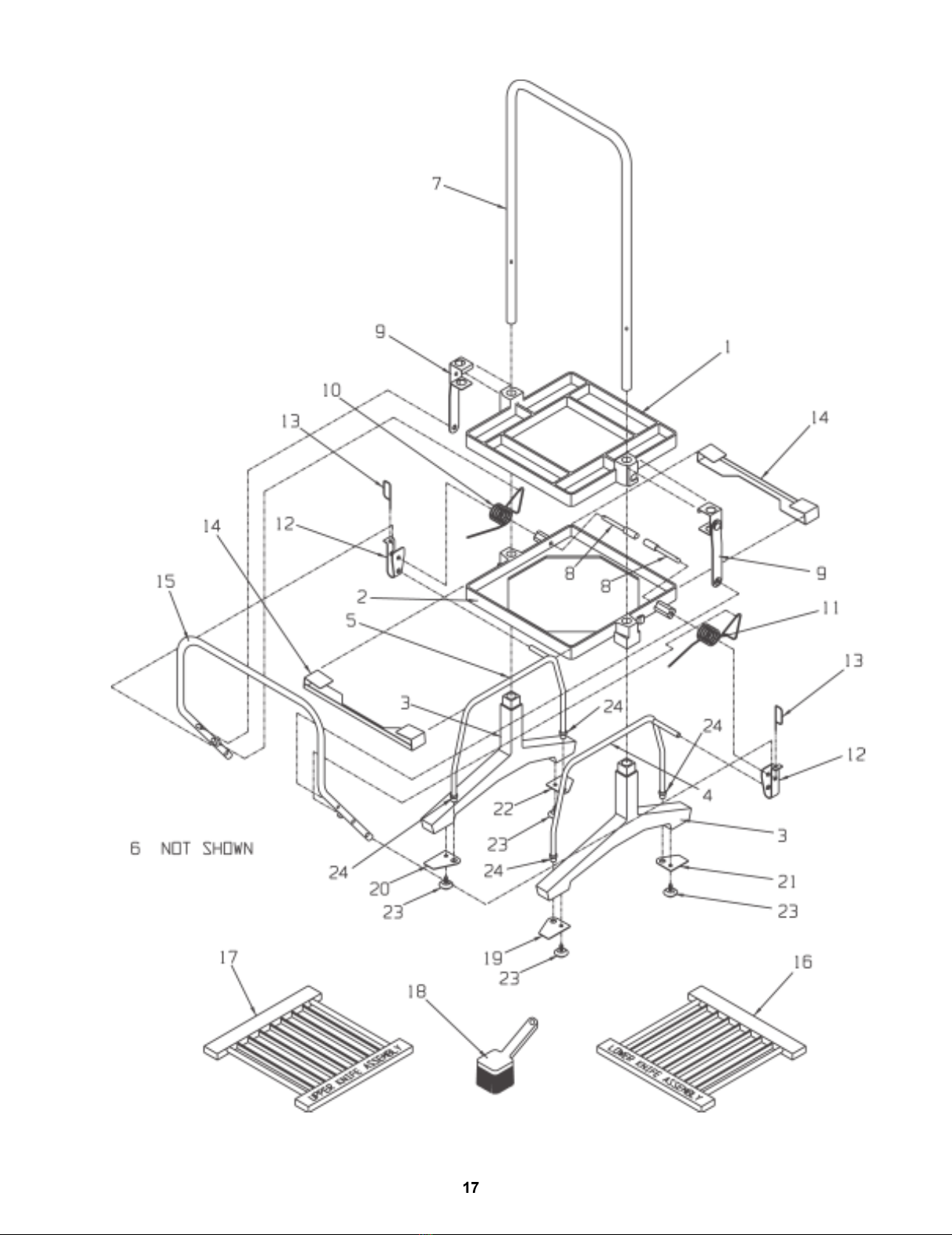

REFER TO THE ACCOMPANYING EXPLODED DIAGRAM TO IDENTIFY PARTS AND TO HELP
IN DISASSEMBLY. BLACK DOTS ON THE PLASTIC PARTS INDICATE THE FRONT SIDE.
1. SLIDE OFF THE BLADE HOLDERS AND CAREFULLY REMOVE AND SET ASIDE BOTH
SETS OF KNIFE ASSEMBLIES (GOLD AND SILVER).
2. DISCONNECT THE DOWN LINK ASSEMBLIES FROM THE HANDLE LEVER ASSEMBLY
BY APPLYING A SLIGHT INWARD PRESSURE WHERE THEY ATTACH UNTIL THEY CLEAR
THE STUD ON THE HANDLE LEVER ASSEMBLY.
3. RELEASE THE TENSION ON BOTH SPRINGS BY DISENGAGING THE TRIANGULAR ENDS
OF THE SPRINGS FROM THE HANDLE LEVER ASSEMBLY.
CAUTION: THESE SPRINGS ARE UNDER TENSION AND MUST BE RELEASED SLOWLY
TO GUARD AGAINST INJURY. THE HANDLE LEVER ASSEMBLY WILL FALL DOWN-
WARD WHEN SPRING TENSION IS RELEASED. KEEP HANDS AWAY FROM THE CUT-
TING AREA.
4. PULL BOTH P PINS UPWARD UNTIL THEY ARE CLEAR OF THE HOLE IN THE PIVOT
PINS AND HANG FREELY.
5. AT THIS POINT SLIDE THE PUSHER PLATE UP ON THE UPRIGHT HANDLE AND LAY THE
KUTLETT ON ITS BACK.
6. REMOVE PIVOT PINS.
7. REMOVE HANDLE LEVER ASSEMBLY AND BOTH P PIN BRACKETS.
8. RETURN THE UNIT TO ITS UPRIGHT POSITION.
9. REMOVE BOTH SPRINGS BY PULLING THEM OUT OF THE HOLES IN THE BLADE
HOLDER FRAME.
10. REMOVE THE UPRIGHT HANDLE BY PULLING IT STRAIGHT UP. THIS WILL FREE THE
PUSHER PLATE, DOWN LINK ASSEMBLIES, BLADE HOLDER FRAME AND LEGS.
11. THE BLADE HOLDER FRAME CAN NOW BE REMOVED FROM THE LEGS BY PULLING
THEM APART.
12. THE LEG GLIDES CAN BE REMOVED BY UNSCREWING THEM FROM THE LEGS.
All manuals and user guides at all-guides.com

4
TO REASSEMBLE -
REFER TO THE ACCOMPANYING EXPLODED DIAGRAM TO IDENTIFY PARTS AND TO HELP IN
ASSEMBLY. BLACK DOTS ON THE PLASTIC PARTS INDICATE THE FRONT SIDE.
1. ASSEMBLE THE LEGS, LEG BRACES, LEG PADS AND LEG GLIDES AS SHOWN IN THE
EXPLODED DIAGRAM. BE SURE TO FOLLOW THE PROPER ORIENTATION.
2. SLIDE THE LEGS INTO THE BLADE HOLDER FRAME. REFER TO THE EXPLODED DIA-
GRAM FOR THE PROPER ORIENTATION OF THESE PARTS.
3. SET THE PUSHER PLATE ON TOP OF THE BLADE HOLDER FRAME ALIGNED SO THE
THROUGH HOLES FOR THE UPRIGHT HANDLE MATCH UP AND THE LABELS ON THE
PUSHER PLATE READ FROM THE FRONT. (MAKE SURE THAT BOTH DOWN LINK AS-
SEMBLIES ARE IN PLACE ON THE PUSHER PLATE)
4. INSERT THE UPRIGHT HANDLE THROUGH THE PUSHER PLATE , BLADE HOLDER
FRAME AND THE LEGS. BE SURE TO PUSH IT IN ALL THE WAY.
5. INSTALL THE SPRINGS. THE STRAIGHT END OF THE SPRING GOES AGAINST THE
BLADE HOLDER FRAME WITH THE END INSERTED INTO THE HOLE IN THE BLADE
HOLDER FRAME MARKED PLACE SPRING IN HOLE. THE SPRING COIL FITS OVER
THE FOUR SIDED KNOB ON THE BLADE HOLDER FRAME. REFER TO THE EXPLODED
DIAGRAM FOR RIGHT AND LEFT HAND SPRING PLACEMENT.
6. SLIDE THE PUSHER PLATE UP ON THE UPRIGHT HANDLE AND LAY THE UNIT ON ITS
BACK.
7. INSERT BOTH PIVOT PINS HALFWAY INTO THE HOLES IN THE BLADE HOLDER FRAME.
8. PUT THE P PIN BRACKETS IN PLACE WITH THE SINGLE LARGE HOLE FITTING OVER
THE TO STUD ON THE CORRESPONDING LEG BRACE AND THE TWO SMALLER INLINE
HOLES ALIGNING WITH THE HOLE IN THE BLADE FRAME HOLDER FOR THE PIVOT PIN.
DO NOT PUSH THE PIVOT PIN THROUGH THE P PIN BRACKET UNTIL STEP 9.
9. PLACE THE HANDLE LEVER ASSEMBLY SO THE HOLES NEAR ITS ENDS LINE UP WITH
THE HOLES IN THE BLADE FRAME HOLDER FOR THE PIVOT PINS AND THE TWO
INLINE HOLES IN THE P PIN BRACKETS. PUSH THE PIVOT PINS THROUGH THE P
PIN BRACKET AND HANDLE LEVER ASSEMBLY AND INSERT THE P PIN THROUGH
THE HOLE IN THE END OF THE PIVOT PIN. SEE THE EXPLODED DIAGRAM FOR
PROPER ORIENTATION OF THE HANDLE LEVER ASSEMBLY.
10. POSITION THE DOWN LINK ASSEMBLIES AND HANDLE LEVER ASSEMBLY SO THAT
WITH A SLIGHT INWARD PRESSURE APPLIED TO THE FREE END OF THE DOWN LINK
ASSEMBLY, THE BUSHING WILL FIT OVER THE STUD ON THE HANDLE LEVER ASSEM-
BLY. SEE THE EXPLODED DIAGRAM FOR PROPER ORIENTATION.
11. RETURN THE UNIT TO ITS UPRIGHT POSITION.
12. ENGAGE THE SPRING TENSION. WITH THE HANDLE LEVER ASSEMBLY AND PUSHER
PLATE IN THE UPRIGHT POSITION, GRASP THE SPRING BY THE TRIANGULAR END AND
ROTATE IT UNTIL IT CATCHES THE KNOB ON THE HANDLE LEVER ASSEMBLY. REPEAT
FOR BOTH SPRINGS.
13. INSTALL THE KNIFE ASSEMBLIES AND SLIDE THE BLADE RETAINERS ON TO HOLD THEM
IN PLACE.
90011
All manuals and user guides at all-guides.com

5

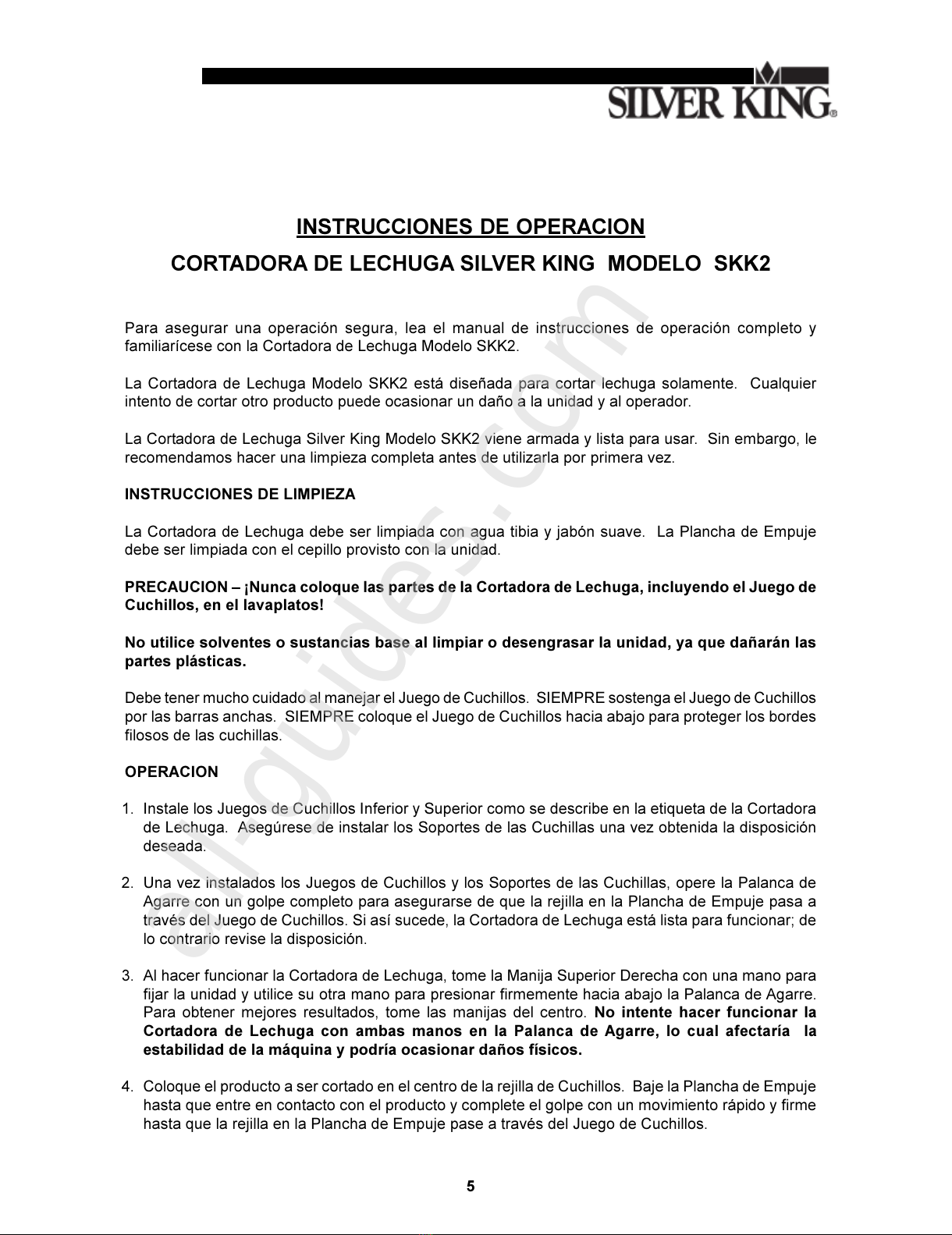

INSTRUCCIONES DE OPERACION
CORTADORA DE LECHUGA SILVER KING MODELO SKK2
Para asegurar una operación segura, lea el manual de instrucciones de operación completo y
familiarícese con la Cortadora de Lechuga Modelo SKK2.
La Cortadora de Lechuga Modelo SKK2 está diseñada para cortar lechuga solamente. Cualquier
intento de cortar otro producto puede ocasionar un daño a la unidad y al operador.
La Cortadora de Lechuga Silver King Modelo SKK2 viene armada y lista para usar. Sin embargo, le
recomendamos hacer una limpieza completa antes de utilizarla por primera vez.
INSTRUCCIONES DE LIMPIEZA
La Cortadora de Lechuga debe ser limpiada con agua tibia y jabón suave. La Plancha de Empuje
debe ser limpiada con el cepillo provisto con la unidad.
PRECAUCION  ¡Nunca coloque las partes de la Cortadora de Lechuga, incluyendo el Juego de
Cuchillos, en el lavaplatos!
No utilice solventes o sustancias base al limpiar o desengrasar la unidad, ya que dañarán las
partes plásticas.
Debe tener mucho cuidado al manejar el Juego de Cuchillos. SIEMPRE sostenga el Juego de Cuchillos
por las barras anchas. SIEMPRE coloque el Juego de Cuchillos hacia abajo para proteger los bordes
filosos de las cuchillas.
OPERACION
1. Instale los Juegos de Cuchillos Inferior y Superior como se describe en la etiqueta de la Cortadora
de Lechuga. Asegúrese de instalar los Soportes de las Cuchillas una vez obtenida la disposición
deseada.
2. Una vez instalados los Juegos de Cuchillos y los Soportes de las Cuchillas, opere la Palanca de
Agarre con un golpe completo para asegurarse de que la rejilla en la Plancha de Empuje pasa a
través del Juego de Cuchillos. Si así sucede, la Cortadora de Lechuga está lista para funcionar; de
lo contrario revise la disposición.
3. Al hacer funcionar la Cortadora de Lechuga, tome la Manija Superior Derecha con una mano para
fijar la unidad y utilice su otra mano para presionar firmemente hacia abajo la Palanca de Agarre.
Para obtener mejores resultados, tome las manijas del centro. No intente hacer funcionar la
Cortadora de Lechuga con ambas manos en la Palanca de Agarre, lo cual afectaría la
estabilidad de la máquina y podría ocasionar daños físicos.
4. Coloque el producto a ser cortado en el centro de la rejilla de Cuchillos. Baje la Plancha de Empuje
hasta que entre en contacto con el producto y complete el golpe con un movimiento rápido y firme
hasta que la rejilla en la Plancha de Empuje pase a través del Juego de Cuchillos.
All manuals and user guides at all-guides.com
all-guides.com

6

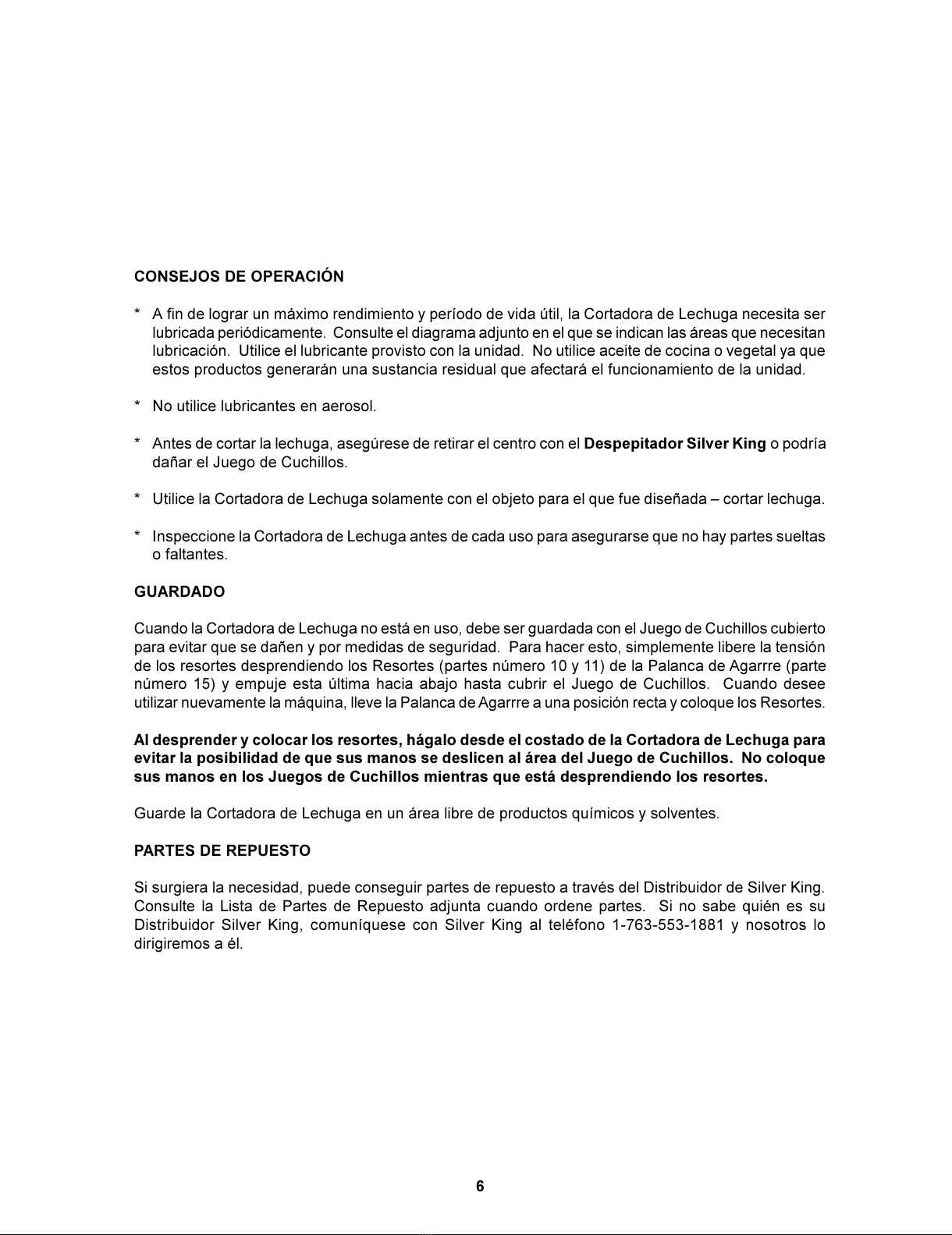

CONSEJOS DE OPERACIÓN
*A fin de lograr un máximo rendimiento y período de vida útil, la Cortadora de Lechuga necesita ser
lubricada periódicamente. Consulte el diagrama adjunto en el que se indican las áreas que necesitan
lubricación. Utilice el lubricante provisto con la unidad. No utilice aceite de cocina o vegetal ya que
estos productos generarán una sustancia residual que afectará el funcionamiento de la unidad.
*No utilice lubricantes en aerosol.
*Antes de cortar la lechuga, asegúrese de retirar el centro con el Despepitador Silver King o podría
dañar el Juego de Cuchillos.
*Utilice la Cortadora de Lechuga solamente con el objeto para el que fue diseñada  cortar lechuga.
*Inspeccione la Cortadora de Lechuga antes de cada uso para asegurarse que no hay partes sueltas
o faltantes.
GUARDADO
Cuando la Cortadora de Lechuga no está en uso, debe ser guardada con el Juego de Cuchillos cubierto
para evitar que se dañen y por medidas de seguridad. Para hacer esto, simplemente libere la tensión
de los resortes desprendiendo los Resortes (partes número 10 y 11) de la Palanca de Agarrre (parte
número 15) y empuje esta última hacia abajo hasta cubrir el Juego de Cuchillos. Cuando desee
utilizar nuevamente la máquina, lleve la Palanca de Agarrre a una posición recta y coloque los Resortes.
Al desprender y colocar los resortes, hágalo desde el costado de la Cortadora de Lechuga para
evitar la posibilidad de que sus manos se deslicen al área del Juego de Cuchillos. No coloque
sus manos en los Juegos de Cuchillos mientras que está desprendiendo los resortes.
Guarde la Cortadora de Lechuga en un área libre de productos químicos y solventes.
PARTES DE REPUESTO
Si surgiera la necesidad, puede conseguir partes de repuesto a través del Distribuidor de Silver King.
Consulte la Lista de Partes de Repuesto adjunta cuando ordene partes. Si no sabe quién es su
Distribuidor Silver King, comuníquese con Silver King al teléfono 1-763-553-1881 y nosotros lo
dirigiremos a él.
All manuals and user guides at all-guides.com

INSTRUCCIONES PARAARMAR LA CORTADORA DE LECHUGA SKK2
PARA DESARMAR:
CONSULTE EL DIAGRAMA ESQUEMATICO ADJUNTO PARA IDENTIFICAR LAS PARTES Y
FACILITAR EL DESARMADO. LOS PUNTOS NEGROS EN LAS PARTES DE PLASTICO INDI-
CAN EL LADO DEL FRENTE.
1. DESLICE HACIA FUERA LOS SOPORTES DE LAS CUCHILLAS Y RETIRE Y SEPARE
CUIDADOSAMENTE AMBOS JUEGOS DE CUCHILLOS (DORADO Y PLATEADO).
2. DESCONECTE LOS MONTAJES DE UNION INFERIORES DE LA PALANCA DE AGARRE
EJERCIENDO UNA PRESION LEVE HACIA ADENTRO EN LA UNION HASTA QUE EL
PERNO EN LA PALANCA DE AGARRE QUEDE LIBRE.
3. AFLOJE LA TENSION EN AMBOS RESORTES DESENGANCHANDO LOS EXTREMOS
TRIANGULARES DE LOS RESORTES DE LA PALANCA DE AGARRE.
PRECAUCION: ESTOS RESORTES ESTAN TENSOS Y DEBEN SER LIBERADOS
LENTAMENTE PARA PREVENIR DAÑOS FISICOS. LA PALANCA DE AGARRE CAERA
CUANDO SE AFLOJE LA TENSION DE LOS RESORTES. MANTENGA LAS MANOS
FUERA DEL AREA DE CORTE.
4. TIRE DE AMBOS PASADORES P HACIA ARRIBA HASTA QUE QUEDEN LIBRES DEL
ORIFICIO EN LOS PASADORES EJE Y CUELGUEN LIBREMENTE.
5. EN ESTE PUNTO, DESLICE LA PLANCHA DE EMPUJE HACIA ARRIBA SOBRE LA MANIJA
EN POSICION VERTICAL Y RECUESTE LA CORTADORA DE LECHUGA SOBRE SU PARTE
TRASERA.
6. RETIRE LOS PASADORES EJE.
7. RETIRE LA PALANCA DE AGARRE Y AMBAS MENSULAS DE LOS PASADORES P.
8. VUELVA A COLOCAR LA UNIDAD EN POSICION VERTICAL.
9. RETIRE AMBOS RESORTES EMPUJANDOLOS FUERA DE LOS ORIFICIOS EN LA
ESTRUCTURA SOPORTE DE LAS CUCHILLAS.
10. RETIRE LA MANIJA EN POSICION VERTICAL TIRANDO HACIA ARRIBA. ESTO LIBERARA
LA PLANCHA DE EMPUJE, LOS MONTAJES DE UNION INFERIOR, LA ESTRUCTURA
SOPORTE DE LAS CUCHILLAS Y LAS PATAS.
11. AHORA PUEDE SEPARAR LA ESTRUCTURA SOPORTE DE LAS CUCHILLAS DE LAS
PATAS.
12. LOS DESLIZADORES DE LAS PATAS PUEDEN SER RETIRADOS DESENROSCANDOLOS
DE LAS PATAS.
7
All manuals and user guides at all-guides.com

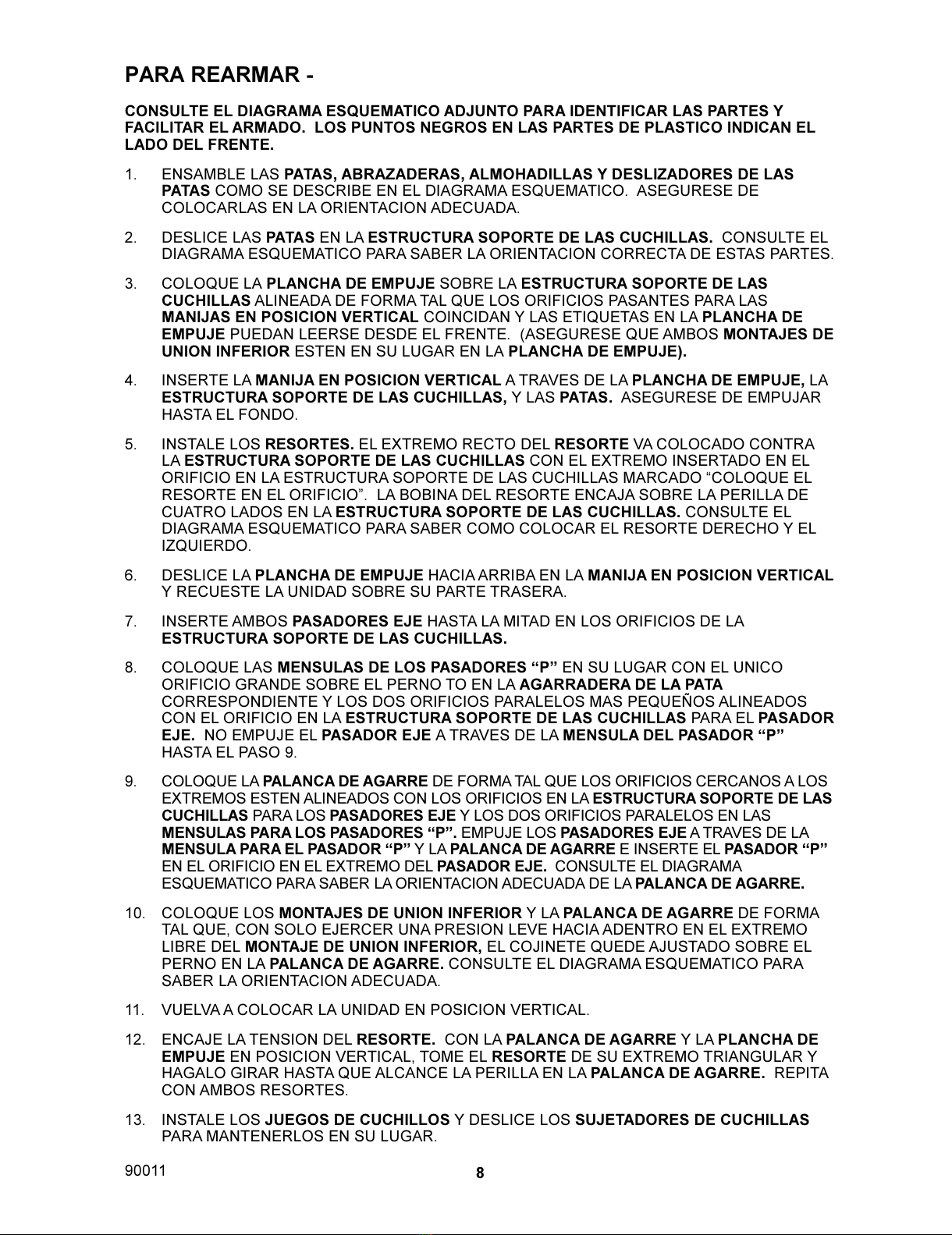

PARA REARMAR -
CONSULTE EL DIAGRAMA ESQUEMATICO ADJUNTO PARA IDENTIFICAR LAS PARTES Y
FACILITAR EL ARMADO. LOS PUNTOS NEGROS EN LAS PARTES DE PLASTICO INDICAN EL
LADO DEL FRENTE.
1. ENSAMBLE LAS PATAS, ABRAZADERAS, ALMOHADILLAS Y DESLIZADORES DE LAS
PATAS COMO SE DESCRIBE EN EL DIAGRAMA ESQUEMATICO. ASEGURESE DE
COLOCARLAS EN LA ORIENTACION ADECUADA.
2. DESLICE LAS PATAS EN LA ESTRUCTURA SOPORTE DE LAS CUCHILLAS. CONSULTE EL
DIAGRAMA ESQUEMATICO PARA SABER LA ORIENTACION CORRECTA DE ESTAS PARTES.
3. COLOQUE LA PLANCHA DE EMPUJE SOBRE LA ESTRUCTURA SOPORTE DE LAS
CUCHILLAS ALINEADA DE FORMA TAL QUE LOS ORIFICIOS PASANTES PARA LAS
MANIJAS EN POSICION VERTICAL COINCIDAN Y LAS ETIQUETAS EN LA PLANCHA DE
EMPUJE PUEDAN LEERSE DESDE EL FRENTE. (ASEGURESE QUE AMBOS MONTAJES DE
UNION INFERIOR ESTEN EN SU LUGAR EN LA PLANCHA DE EMPUJE).
4. INSERTE LA MANIJA EN POSICION VERTICAL A TRAVES DE LA PLANCHA DE EMPUJE, LA
ESTRUCTURA SOPORTE DE LAS CUCHILLAS, Y LAS PATAS. ASEGURESE DE EMPUJAR
HASTA EL FONDO.
5. INSTALE LOS RESORTES. EL EXTREMO RECTO DEL RESORTE VA COLOCADO CONTRA
LA ESTRUCTURA SOPORTE DE LAS CUCHILLAS CON EL EXTREMO INSERTADO EN EL
ORIFICIO EN LA ESTRUCTURA SOPORTE DE LAS CUCHILLAS MARCADO COLOQUE EL
RESORTE EN EL ORIFICIO. LA BOBINA DEL RESORTE ENCAJA SOBRE LA PERILLA DE
CUATRO LADOS EN LA ESTRUCTURA SOPORTE DE LAS CUCHILLAS. CONSULTE EL
DIAGRAMA ESQUEMATICO PARA SABER COMO COLOCAR EL RESORTE DERECHO Y EL
IZQUIERDO.
6. DESLICE LA PLANCHA DE EMPUJE HACIA ARRIBA EN LA MANIJA EN POSICION VERTICAL
YRECUESTE LA UNIDAD SOBRE SU PARTE TRASERA.
7. INSERTE AMBOS PASADORES EJE HASTA LA MITAD EN LOS ORIFICIOS DE LA
ESTRUCTURA SOPORTE DE LAS CUCHILLAS.
8. COLOQUE LAS MENSULAS DE LOS PASADORES P EN SU LUGAR CON EL UNICO
ORIFICIO GRANDE SOBRE EL PERNO TO EN LA AGARRADERA DE LA PATA
CORRESPONDIENTE Y LOS DOS ORIFICIOS PARALELOS MAS PEQUEÑOS ALINEADOS
CON EL ORIFICIO EN LA ESTRUCTURA SOPORTE DE LAS CUCHILLAS PARA EL PASADOR
EJE. NO EMPUJE EL PASADOR EJE A TRAVES DE LA MENSULA DEL PASADOR P
HASTA EL PASO 9.
9. COLOQUE LA PALANCA DE AGARRE DE FORMA TAL QUE LOS ORIFICIOS CERCANOS A LOS
EXTREMOS ESTEN ALINEADOS CON LOS ORIFICIOS EN LA ESTRUCTURA SOPORTE DE LAS
CUCHILLAS PARA LOS PASADORES EJE Y LOS DOS ORIFICIOS PARALELOS EN LAS
MENSULAS PARA LOS PASADORES P. EMPUJE LOS PASADORES EJE A TRAVES DE LA
MENSULA PARA EL PASADOR P Y LA PALANCA DE AGARRE E INSERTE EL PASADOR P
EN EL ORIFICIO EN EL EXTREMO DEL PASADOR EJE. CONSULTE EL DIAGRAMA
ESQUEMATICO PARA SABER LA ORIENTACION ADECUADA DE LA PALANCA DE AGARRE.
10. COLOQUE LOS MONTAJES DE UNION INFERIOR YLA PALANCA DE AGARRE DE FORMA
TAL QUE, CON SOLO EJERCER UNA PRESION LEVE HACIA ADENTRO EN EL EXTREMO
LIBRE DEL MONTAJE DE UNION INFERIOR, EL COJINETE QUEDE AJUSTADO SOBRE EL
PERNO EN LA PALANCA DE AGARRE. CONSULTE EL DIAGRAMA ESQUEMATICO PARA
SABER LA ORIENTACION ADECUADA.
11. VUELVA A COLOCAR LA UNIDAD EN POSICION VERTICAL.
12. ENCAJE LA TENSION DEL RESORTE. CON LA PALANCA DE AGARRE Y LA PLANCHA DE
EMPUJE EN POSICION VERTICAL, TOME EL RESORTE DE SU EXTREMO TRIANGULAR Y
HAGALO GIRAR HASTA QUE ALCANCE LA PERILLA EN LA PALANCA DE AGARRE. REPITA
CON AMBOS RESORTES.
13. INSTALE LOS JUEGOS DE CUCHILLOS Y DESLICE LOS SUJETADORES DE CUCHILLAS
PARA MANTENERLOS EN SU LUGAR.
90011 8
All manuals and user guides at all-guides.com

INSTRUCTIONS DE FONCTIONNEMENT
KUTLETT DE SILVER KING MODÈLE SKK2
Pour assurer la sûreté de fonctionnement, familiarisez-vous avec le KutLett SKK2 en lisant
complètement le manuel du fonctionnement avant lemploi.
Le KutLett SKK2 a été conçu pour couper seulement la laitue. En essayant de couper dautres
produits, on peut endommager lunité et blesser lopérateur.
Le KutLett modèle SKK2 de Silver King se présente tout monté et prêt à lemploi. Cependant, nous
recommandons quil soit complètement nettoyé avant son emploi initial.
INSTRUCTIONS DE NETTOYAGE
Le KutLett doit être nettoyé avec de leau chaude et du savon doux. La plaque de poussoir doit être
nettoyée avec la brosse fournie avec lunité.
MISE EN GARDE  Ne mettez jamais les pièces du KutLett, y compris les ensembles de
couteaux, dans le lave-vaisselle !
Nutilisez pas des solvants ni des bases dans le nettoyage/dégraissage car ils attaquent les
pièces en plastique.
Il faut faire très attention quand on manipule les ensembles de couteaux. Tenez TOUJOURS les
ensembles de couteaux par les barres larges. Posez TOUJOURS les ensembles de couteaux de
manière à protéger les arêtes des lames de coupe.
FONCTIONNEMENT
1. Installez les ensembles de couteaux supérieurs et inférieurs comme indiqué par létiquette sur le
KutLett. Assurez-vous dinstaller les porte-lames après avoir établi larrangement désiré.
2. Après avoir mis en place les ensembles de couteaux et les porte-lames, faites fonctionner
lensemble de levier à poignée sur une course complète pour assurer que la grille existant sur la
plaque de poussoir passe à travers les ensembles de couteaux. Si la grille passe à travers les
ensembles de couteaux, le KutLett est prêt à fonctionner. Si la grille ne passe pas à travers les
ensembles de couteaux, revérifiez larrangement.
3. Quand vous faites fonctionner le KutLett, saisissez dune main la poignée droite en haut et
utilisez lautre main pour tirer fermement vers le bas sur lensemble de levier à poignée. Pour
avoir les meilleurs résultats, saisissez les poignées à leurs centres. Nessayez pas de faire
fonctionner le KutLett avec les deux mains sur lensemble de levier à poignée car cela
rendrait le KutLett irrégulier et pourrait conduire à des blessures.
4. Placez le produit à couper dans le centre sur la grille des couteaux. Abaissez la plaque de
poussoir jusquà ce quelle vienne en contact avec le produit et terminez ensuite la course par un
mouvement rapide régulier jusquà ce que la grille sur la plaque de poussoir passe à travers les
ensembles de couteaux.
9
All manuals and user guides at all-guides.com

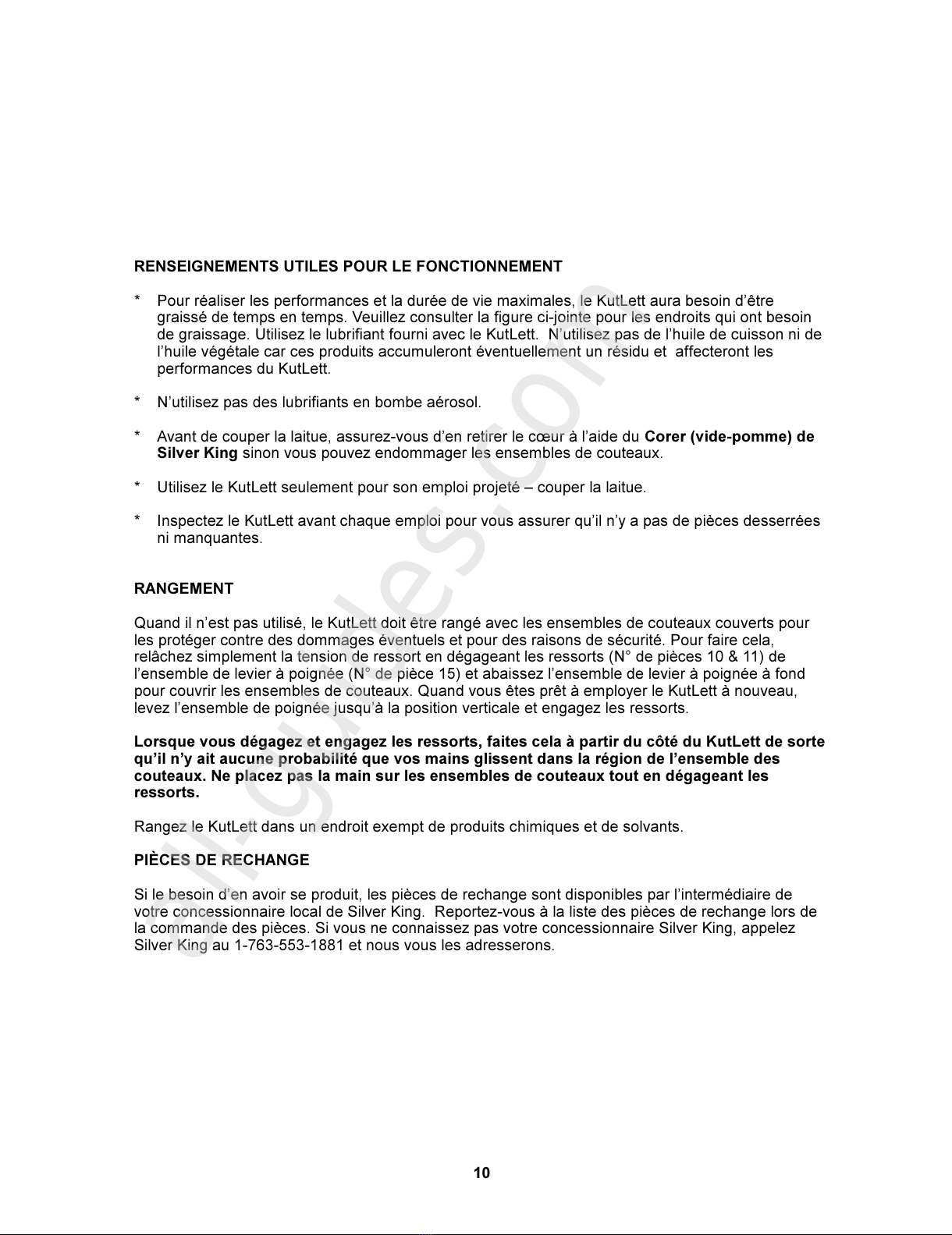

RENSEIGNEMENTS UTILES POUR LE FONCTIONNEMENT
*Pour réaliser les performances et la durée de vie maximales, le KutLett aura besoin dêtre
graissé de temps en temps. Veuillez consulter la figure ci-jointe pour les endroits qui ont besoin
de graissage. Utilisez le lubrifiant fourni avec le KutLett. Nutilisez pas de lhuile de cuisson ni de
lhuile végétale car ces produits accumuleront éventuellement un résidu et affecteront les
performances du KutLett.
*Nutilisez pas des lubrifiants en bombe aérosol.
* Avant de couper la laitue, assurez-vous den retirer le cur à laide du Corer (vide-pomme) de
Silver King sinon vous pouvez endommager les ensembles de couteaux.
*Utilisez le KutLett seulement pour son emploi projeté  couper la laitue.
*Inspectez le KutLett avant chaque emploi pour vous assurer quil ny a pas de pièces desserrées
ni manquantes.
RANGEMENT
Quand il nest pas utilisé, le KutLett doit être rangé avec les ensembles de couteaux couverts pour
les protéger contre des dommages éventuels et pour des raisons de sécurité. Pour faire cela,
relâchez simplement la tension de ressort en dégageant les ressorts (N° de pièces 10 & 11) de
lensemble de levier à poignée (N° de pièce 15) et abaissez lensemble de levier à poignée à fond
pour couvrir les ensembles de couteaux. Quand vous êtes prêt à employer le KutLett à nouveau,
levez lensemble de poignée jusquà la position verticale et engagez les ressorts.
Lorsque vous dégagez et engagez les ressorts, faites cela à partir du côté du KutLett de sorte
quil ny ait aucune probabilité que vos mains glissent dans la région de lensemble des
couteaux. Ne placez pas la main sur les ensembles de couteaux tout en dégageant les
ressorts.
Rangez le KutLett dans un endroit exempt de produits chimiques et de solvants.
PIÈCES DE RECHANGE
Si le besoin den avoir se produit, les pièces de rechange sont disponibles par lintermédiaire de
votre concessionnaire local de Silver King. Reportez-vous à la liste des pièces de rechange lors de
la commande des pièces. Si vous ne connaissez pas votre concessionnaire Silver King, appelez
Silver King au 1-763-553-1881 et nous vous les adresserons.
10
All manuals and user guides at all-guides.com
all-guides.com

11
INSTRUCTIONS DASSEMBLAGE DU KUTLETT SKK2
POUR LE DÉMONTER:
REPORTEZ-VOUS À LA VUE ÉCLATÉE CI-JOINTE POUR IDENTIFIER LES PIÈCES ET AIDER
LE DÉMONTAGE. LES POINTS NOIRS SUR LES PIÈCES EN PLASTIQUE INDIQUENT LE CÔTÉ
AVANT.
1. ENLEVEZ LES PORTE-LAMES EN LES FAISANT GLISSER, ENLEVEZ AVEC SOIN ET
METTEZ DE CÔTÉ LES DEUX GROUPES DENSEMBLES DE COUTEAUX (OR ET
ARGENT).
2. DÉBRANCHEZ LES ENSEMBLES DE LIAISON AVEC LE BAS DE LENSEMBLE DE
LEVIER À POIGNÉE EN APPLIQUANT UNE LÉGÈRE PRESSION VERS LINTÉRIEUR LÀ
OÙ ILS SATTACHENT JUSQUÀ CE QUILS DÉGAGENT LE GOUJON SUR LENSEMBLE
DE LEVIER À POIGNÉE.
3. RELÂCHEZ LA TENSION SUR LES DEUX RESSORTS EN DÉGAGEANT LES EXTRÉMITÉS
TRIANGULAIRES DES RESSORTS À PARTIR DE LENSEMBLE DE LEVIER À POIGNÉE.
MISE EN GARDE: CES RESSORTS SONT SOUS TENSION ET DOIVENT ÊTRE
DÉTENDUS LENTEMENT POUR SE PROTÉGER CONTRE DES BLESSURES.
LENSEMBLE DE LEVIER À POIGNÉE TOMBERA LORSQUE LA TENSION DU RESSORT
SE SERA DÉTENDUE. GARDEZ LES MAINS ÉLOIGNÉES DE LA ZONE DE COUPE.
4. TIREZ LES DEUX AXES P VERS LE HAUT JUSQUÀ CE QUILS DÉGAGENT LE TROU
DANS LES AXES DE PIVOTEMENT ET PENDENT LIBREMENT.
5. À CE POINT, FAITES GLISSER LA PLAQUE DE POUSSOIR VERS LE HAUT SUR LA
POIGNÉE VERTICALE ET POSEZ LE KUTLETT SUR SON DOS.
6. RETIREZ LES AXES DE PIVOTEMENT.
7. RETIREZ LENSEMBLE DE LEVIER À POIGNÉE ET LES DEUX SUPPORTS DAXE P.
8. REMETTEZ LUNITÉ DANS SA POSITION VERTICALE.
9. RETIREZ LES DEUX RESSORTS EN LES TIRANT POUR LES SORTIR DES TROUS
EXISTANT DANS LE BÂTI DE PORTE-LAMES.
10. RETIREZ LA POIGNÉE VERTICALE EN LA TIRANT TOUT DROIT VERS LE HAUT. CELA
RENDRA LIBRE LA PLAQUE DE POUSSOIR, LES ENSEMBLES DE LIAISON VERS LE
BAS, LE BÂTI DE PORTE-LAMES ET LES PIEDS.
11. LE BÂTI DE PORTE-LAMES PEUT MAINTENANT ÊTRE RETIRÉ DES PIEDS EN LES
SÉPARANT.
12. LES PATINS DE PIED PEUVENT ÊTRE RETIRÉS EN LES DÉVISSANT DES PIEDS.
All manuals and user guides at all-guides.com

12
POUR LE REMONTER -
REPORTEZ-VOUS À LA VUE ÉCLATÉE CI-JOINTE POUR IDENTIFIER LES PIÈCES ET AIDER
LE DÉMONTAGE. LES POINTS NOIRS SUR LES PIÈCES EN PLASTIQUE INDIQUENT LE CÔTÉ
AVANT.
1. ASSEMBLEZ LES PIEDS, ÉQUERRES DE RENFORT DE PIED, SUPPORTS DE PIED ET
PATINS DE PIED COMME INDIQUÉ DANS LA VUE ÉCLATÉE. ASSUREZ-VOUS DE SUIVRE
LORIENTATION CORRECTE.
2. FAITES GLISSER LES PIEDS DANS LE BÂTI DE PORTE-LAMES. REPORTEZ-VOUS À LA
VUE ÉCLATÉE POUR LORIENTATION CORRECTE DE CES PIÈCES.
3. PLACEZ LA PLAQUE DE POUSSOIR SUR LE HAUT DU BÂTI DE PORTE-LAMES ALIGNÉ
DE SORTE QUE LES TROUS À TRAVERS CORRESPONDENT POUR LA POIGNÉE
VERTICALE ET QUE LES ÉTIQUETTES SUR LA PLAQUE DE POUSSOIR SE LISENT À
PARTIR DE LAVANT (ASSUREZ-VOUS QUE LES DEUX ENSEMBLES DE LIAISON VERS
LE BAS SONT EN PLACE SUR LA PLAQUE DE POUSSOIR).
4. INTRODUISEZ LA POIGNÉE VERTICALE À TRAVERS LA PLAQUE DE POUSSOIR, LE
BÂTI DE PORTE-LAMES ET LES PIEDS. ASSUREZ-VOUS DE LA POUSSER À FOND.
5. INSTALLEZ LES RESSORTS. LEXTRÉMITÉ DROITE DU RESSORT VIENT CONTRE LE
BÂTI DE PORTE-LAMES AVEC LEXTRÉMITÉ INTRODUITE DANS LE TROU SE
TROUVANT DANS LE BÂTI DE PORTE-LAMES MARQUÉ PLACEZ LE RESSORT DANS LE
TROU. LA BOBINE DE RESSORT SAJUSTE DUR LE BOUTON À QUATRE CÔTÉS SE
TROUVANT SUR LE BÂTI DE PORTE-LAMES. REPORTEZ-VOUS À LA VUE ÉCLATÉE
POUR LEMPLACEMENT DU RESSORT DE DROITE ET DE GAUCHE.
6. FAITES GLISSER LA PLAQUE DE POUSSOIR EN HAUT SUR LA POIGNÉE VERTICALE
ET POSEZ LUNITÉ SUR SON DOS.
7. INTRODUISEZ LES DEUX AXES DE PIVOTEMENT À MI-CHEMIN DANS LES TROUS SE
TROUVANT DANS LE BÂTI DE PORTE-LAMES.
8. METTEZ LES SUPPORTS DAXE P EN PLACE AVEC LE GRAND TROU UNIQUE
SAJUSTANT SUR LE GOUJON SE TROUVANT SUR LÉQUERRE DE RENFORT DE PIED
CORRESPONDANTE ET LES DEUX TROUS ALIGNÉS PLUS PETITS SALIGNANT AVEC LE
TROU SE TROUVANT DANS LE BÂTI DE PORTE-LAMES POUR LAXE DE PIVOTEMENT.
NE POUSSEZ PAS LAXE DE PIVOTEMENT À TRAVERS LE SUPPORT DAXE P
JUSQUÀ LÉTAPE 9.
9. PLACEZ LENSEMBLE DE LEVIER À POIGNÉE DE SORTE QUE LES TROUS PRÈS DE
SES EXTRÉMITÉS SALIGNENT AVEC LES TROUS DANS LE BÂTI DE PORTE-LAMES
POUR LES AXES DE PIVOTEMENT ET LES DEUX TROUS ALIGNÉS DANS LES SUP-
PORTS DAXE P. POUSSEZ LES AXES DE PIVOTEMENT À TRAVERS LE SUPPORT
DAXE P ET LENSEMBLE DE LEVIER À POIGNÉE ET INTRODUISEZ LAXE P À
TRAVERS LE TROU DANS LEXTRÉMITÉ DE LAXE DE PIVOTEMENT. CONSULTEZ LA
VUE ÉCLATÉE POUR LORIENTATION CORRECTE DE LENSEMBLE DE LEVIER À
POIGNÉE.
10. POSITIONNEZ LES ENSEMBLES DE LIAISON VERS LE BAS ET LENSEMBLE DE LEVIER
À POIGNÉE DE SORTE QUAVEC UNE LÉGÈRE PRESSION VERS LINTÉRIEUR
APPLIQUÉE À LEXTRÉMITÉ LIBRE DE LENSEMBLE DE LIAISON VERS LE BAS, LA
DOUILLE SAJUSTE SUR LE GOUJON SE TROUVANT SUR LENSEMBLE DE LEVIER À
POIGNÉE. CONSULTEZ LA VUE ÉCLATÉE POUR LORIENTATION CORRECTE.
11. RETOURNEZ LUNITÉ À SA POSITION VERTICALE.
12. ENGAGEZ LA TENSION DU RESSORT. AVEC LENSEMBLE DE LEVIER À POIGNÉE ET LA
PLAQUE DE POUSSOIR EN POSITION VERTICALE, SAISISSEZ LE RESSORT PAR
LEXTRÉMITÉ TRIANGULAIRE ET FAITES-LE TOURNER JUSQUÀ CE QUIL ATTRAPE LE
BOUTON SUR LENSEMBLE DE LEVIER À POIGNÉE. RÉPÉTEZ CELA POUR LES DEUX
RESSORTS.
13. INSTALLEZ LES ENSEMBLES DE COUTEAUX ET FAITES GLISSER LES RETENUES DE
LAME SUR EUX POUR LES MAINTENIR EN PLACE.
90011
All manuals and user guides at all-guides.com

13
BEDIENUNGSANLEITUNG
SILVER KING MODELL SKK2 KUTLETT SALATSCHNEIDER
Um einen sicheren Betrieb zu gewährleisten, sollten Sie sich vor der Benutzung mit dem SKK2
KutLett vertraut machen und die gesamte Betriebsanleitung durchlesen.
Der SKK2 KutLett ist ausschließlich für das Schneiden von Salat konstruiert. Der Versuch andere
Lebensmittel damit zu schneiden, kann das Gerät beschädigen und den Bediener verletzen.
Das Silver King Modell SKK2 KutLett wird fertig montiert und betriebsbereit geliefert. Wir empfehlen
Ihnen jedoch, es vor dem erstmaligen Betrieb gründlich zu reinigen.
REINIGUNG
Der KutLett sollte mit warmem Seifenwasser gereinigt werden. Zur Reinigung der Druckplatte
verwenden Sie die mitgelieferte Bürste.
VORSICHT- Spülen Sie KutLett Teile nie im Geschirrspüler! Dies gilt auch für die
Schneidsätze!
Verwenden Sie keine Lösungsmittel oder basischen Reinigungsmittel zum Reinigen/
Entfetten, da sie die Plastikteile angreifen.
Beim Umgang mit den Schneidsätzen sollte äußerste Vorsicht walten. Halten Sie die Schneidsätze
IMMER an den breiten Stäben. Legen Sie die Schneidsätze immer so ab, dass die Klingen
geschützt sind.
BETRIEB
1. Montieren Sie den unteren und den oberen Schneidsatz, wie auf dem Schild am KutLett
beschrieben. Achten Sie darauf, die Klingenhalter zu montieren, nachdem die gewünschte
Anordnung erfolgt ist.
2. Nachdem die Schneidsätze und Klingenhalter eingebaut sind, sollten Sie mit dem
Griffhebelgestänge einen vollen Schlag durchführen, um sicherzustellen, dass das Gitter auf der
Druckplatte durch die Schneidsätze geht. Wenn das Gitter durch die Schneidsätze geht, ist der
KutLett betriebsbereit. Wenn das Gitter nicht durch die Schneidsätze geht, müssen Sie die
Anordnung noch einmal überprüfen.
3. Wenn Sie mit dem KutLett arbeiten, greifen Sie mit einer Hand den senkrechten Griff, um das
Gerät zu stabilisieren, und drücken mit der anderen Hand das Griffhebelgestänge kräftig nach
unten. Greifen Sie beide Griffe in der Mitte, um ein optimales Ergebnis zu erzielen. Versuchen
Sie nicht, den KutLett mit beiden Händen auf dem Griffhebelgestänge zu betreiben, da
dadurch der KutLett instabil wird und es zu Verletzungen kommen kann.
4. Legen Sie den zu schneidenden Salatkopf in die Mitte des Messergitters. Senken Sie die
Druckplatte, bis sie den Salatkopf berührt und führen dann den Schlag mit einer schnellen,
gleichmäßigen Bewegung durch, bis das Gitter auf der Druckplatte durch die Schneidsätze geht.
All manuals and user guides at all-guides.com

14
TIPPS
*Um eine maximale Leistung und Lebensdauer zu erreichen, muss der KutLett von Zeit zu Zeit
geschmiert werden. Auf der beiliegenden Graphik ist angegeben, welche Bereiche geschmiert
werden müssen. Verwenden sie das zusammen mit dem KutLett gelieferte Schmiermittel.
Verwenden Sie kein Speise- oder Pflanzenöl, da diese Öle mit der Zeit Rückstände bilden und
die Leistung des KutLett beeinträchtigen.
* Verwenden Sie keine Schmiermittel aus der Sprühdose.
*Bevor Sie Salat schneiden, sollten Sie das Innere mit dem Silver King Corer entfernen, sonst
könnten die Schneidsätze beschädigt werden.
* Verwenden Sie den KutLett nur für den vorgesehenen Zweck, d. h. um Salat zu schneiden.
*Überprüfen Sie den KutLett vor jedem Gebrauch, um sicherzustellen, dass keine Teile fehlen
oder lose sind.
LAGERUNG
Aus Sicherheitsgründen und um die Klingen vor Schäden zu schützen, sollte der KutLett mit
abgedeckten Schneidsätzen gelagert werden, wenn er nicht gebraucht wird. Dafür lösen Sie einfach
die Federspannung, indem Sie die Federn (Teilenummer 10 und 11) vom Griffhebelgestänge
(Teilenummer 15) trennen und das Griffhebelgestänge ganz senken und so die Schneidsätze
abdecken. Wenn Sie den KutLett wieder benutzen möchten, heben Sie das Hebelgestänge bis in die
Senkrechte und befestigen die Federn.
Wenn Sie die Federn lösen oder befestigen, sollten Sie seitlich stehen, damit Ihre Hände
nicht in den Bereich der Schneidsätze rutschen können. Legen Sie Ihre Hand nicht auf die
Schneidsätze, während Sie die Federn lösen.
Lagern Sie den KutLett in einem Raum, der frei von Chemikalien und Lösungsmittel ist.
ERSATZTEILE
Im Bedarfsfall können Sie Ersatzteile bei Ihrem örtlichen Silver King Händler bekommen. Beziehen
Sie sich auf die beiliegende Ersatzteilliste, wenn Sie Teile bestellen. Wenn Sie nicht wissen, welcher
Silver King Händler in Ihrer Nähe ist, rufen Sie Silver King unter der Nummer 1-763-553-1881 an
und wir werden Ihnen einen Händler nennen.
All manuals and user guides at all-guides.com

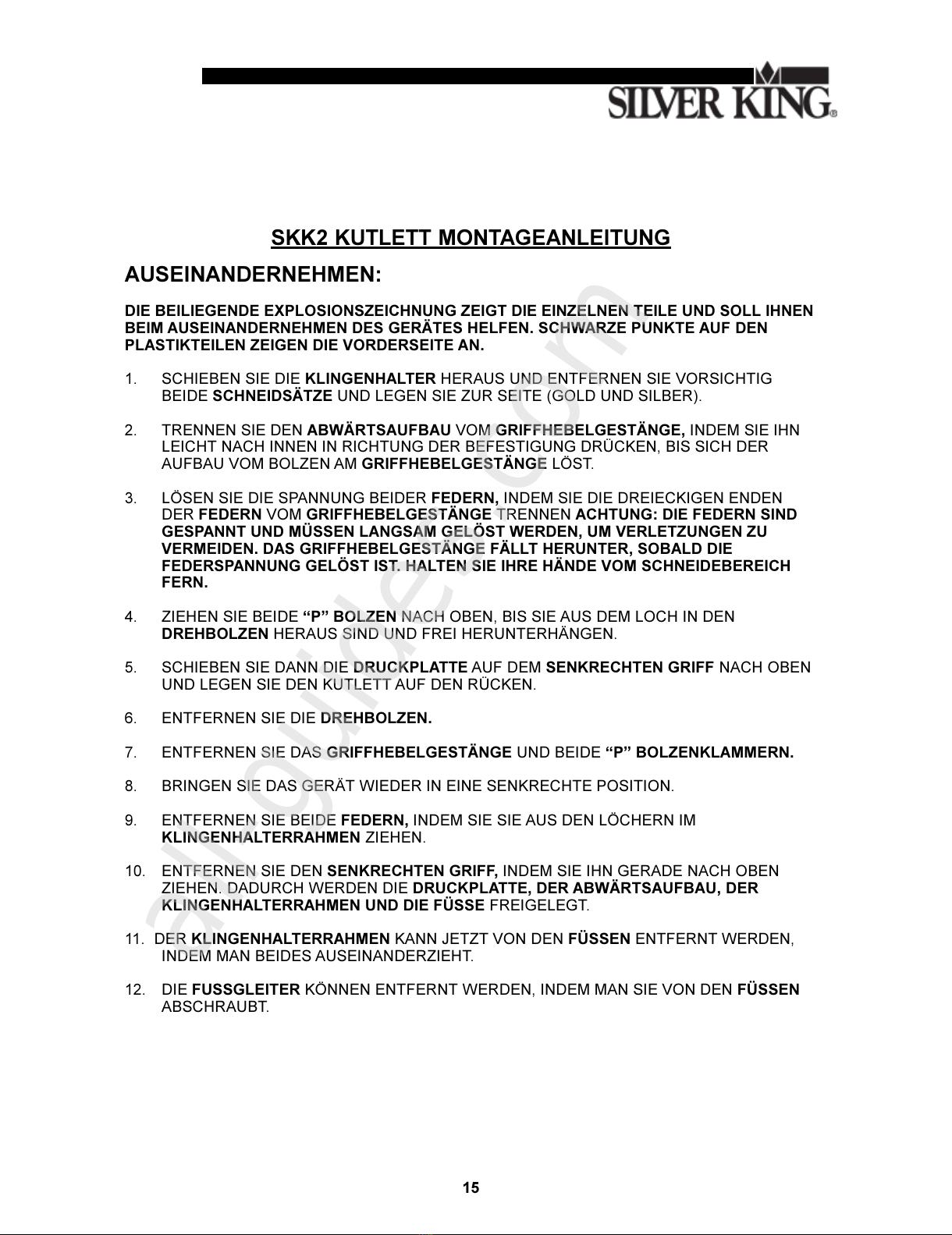

SKK2 KUTLETT MONTAGEANLEITUNG
AUSEINANDERNEHMEN:
DIE BEILIEGENDE EXPLOSIONSZEICHNUNG ZEIGT DIE EINZELNEN TEILE UND SOLL IHNEN
BEIM AUSEINANDERNEHMEN DES GERÄTES HELFEN. SCHWARZE PUNKTE AUF DEN
PLASTIKTEILEN ZEIGEN DIE VORDERSEITE AN.
1. SCHIEBEN SIE DIE KLINGENHALTER HERAUS UND ENTFERNEN SIE VORSICHTIG
BEIDE SCHNEIDSÄTZE UND LEGEN SIE ZUR SEITE (GOLD UND SILBER).
2. TRENNEN SIE DEN ABWÄRTSAUFBAU VOM GRIFFHEBELGESTÄNGE, INDEM SIE IHN
LEICHT NACH INNEN IN RICHTUNG DER BEFESTIGUNG DRÜCKEN, BIS SICH DER
AUFBAU VOM BOLZEN AM GRIFFHEBELGESTÄNGE LÖST.
3. LÖSEN SIE DIE SPANNUNG BEIDER FEDERN, INDEM SIE DIE DREIECKIGEN ENDEN
DER FEDERN VOM GRIFFHEBELGESTÄNGE TRENNEN ACHTUNG: DIE FEDERN SIND
GESPANNT UND MÜSSEN LANGSAM GELÖST WERDEN, UM VERLETZUNGEN ZU
VERMEIDEN. DAS GRIFFHEBELGESTÄNGE FÄLLT HERUNTER, SOBALD DIE
FEDERSPANNUNG GELÖST IST. HALTEN SIE IHRE HÄNDE VOM SCHNEIDEBEREICH
FERN.
4. ZIEHEN SIE BEIDE P BOLZEN NACH OBEN, BIS SIE AUS DEM LOCH IN DEN
DREHBOLZEN HERAUS SIND UND FREI HERUNTERHÄNGEN.
5. SCHIEBEN SIE DANN DIE DRUCKPLATTE AUF DEM SENKRECHTEN GRIFF NACH OBEN
UND LEGEN SIE DEN KUTLETT AUF DEN RÜCKEN.
6. ENTFERNEN SIE DIE DREHBOLZEN.
7. ENTFERNEN SIE DAS GRIFFHEBELGESTÄNGE UND BEIDE P BOLZENKLAMMERN.
8. BRINGEN SIE DAS GERÄT WIEDER IN EINE SENKRECHTE POSITION.
9. ENTFERNEN SIE BEIDE FEDERN, INDEM SIE SIE AUS DEN LÖCHERN IM
KLINGENHALTERRAHMEN ZIEHEN.
10. ENTFERNEN SIE DEN SENKRECHTEN GRIFF, INDEM SIE IHN GERADE NACH OBEN
ZIEHEN. DADURCH WERDEN DIE DRUCKPLATTE, DER ABWÄRTSAUFBAU, DER
KLINGENHALTERRAHMEN UND DIE FÜSSE FREIGELEGT.
11. DER KLINGENHALTERRAHMEN KANN JETZT VON DEN FÜSSEN ENTFERNT WERDEN,
INDEM MAN BEIDES AUSEINANDERZIEHT.
12. DIE FUSSGLEITER KÖNNEN ENTFERNT WERDEN, INDEM MAN SIE VON DEN FÜSSEN
ABSCHRAUBT.
15
All manuals and user guides at all-guides.com
all-guides.com

16
WIEDER ZUSAMMENSETZEN -
DIE BEILIEGENDE EXPLOSIONSZEICHNUNG ZEIGT DIE EINZELNEN TEILE UND SOLL IHNEN
BEIM AUSEINANDERNEHMEN DES GERÄTES HELFEN. SCHWARZE PUNKTE AUF DEN
PLASTIKTEILEN ZEIGEN DIE VORDERSEITE AN.
1. SETZEN SIE DIE FÜSSE, FUSSSTREBEN, FUSSUNTERLAGEN UND FUSSGLEITER
ZUSAMMEN, WIE AUF DER EXPLOSIONSZEICHNUNG BESCHRIEBEN. ACHTEN SIE
DABEI AUF DIE RICHTIGE AUSRICHTUNG.
2. SCHIEBEN SIE DIE FÜSSE IN DEN KLINGENHALTERRAHMEN. DIE BEILIEGENDE
EXPLOSIONSZEICHNUNG ZEIGT DIE RICHTIGE AUSRICHTUNG DIESER TEILE.
3. SETZEN SIE DIE DRUCKPLATTE SO OBEN AUF DEN KLINGENHALTERRAHMEN, DASS
DIE DURCHGANGSLÖCHER FÜR DEN SENKRECHTEN GRIFF AUFEINANDERLIEGEN
UND DIE SCHILDER AUF DER DRUCKPLATTE VON VORNE GELESEN WERDEN
KÖNNEN. (ACHTEN SIE DARAUF, DASS SICH BEIDE ABWÄRTSAUFBAUTEN AUF DER
DRUCKPLATTE BEFINDEN.)
4. STECKEN SIE DEN SENKRECHTEN GRIFF DURCH DIE DRUCKPLATTE, DEN
KLINGENHALTERRAHMEN UND DIE FÜSSE. ACHTEN SIE DARAUF, DASS SIE IHN GANZ
HINEINSCHIEBEN.
5. MONTIEREN SIE DIE FEDERN. DABEI MUSS DAS GERADE ENDE DER FEDER IN
RICHTUNG DES KLINGENHALTERRAHMENS SEIN UND DANN IN DAS LOCH IM
KLINGENHALTERRAHMEN MIT DER BEZEICHNUNG FEDER IN DAS LOCH STECKEN
GESTECKT WERDEN. DIE FEDERWICKLUNG PASST ÜBER DEN VIERECKIGEN KNOPF
AUF DEM KLINGENHALTERRAHMEN. DIE EXPLOSIONSZEICHNUNG ZEIGT, WO DIE
FEDERN RECHTS UND LINKS ANGEBRACHT WERDEN.
6. SCHIEBEN SIE DIE DRUCKPLATTE AUF DEN SENKRECHTEN GRIFF UND LEGEN SIE
DAS GERÄT AUF DEN RÜCKEN.
7. STECKEN SIE BEIDE DREHBOLZEN HALB IN DIE LÖCHER IM
KLINGENHALTERRAHMEN.
8. BEFESTIGEN SIE DIE P BOLZENKLAMMERN. DABEI MUSS DAS GROSSE LOCH ÜBER
DEN BOLZEN AUF DER ENTSPRECHENDEN FUSSSTREBE PASSEN UND DIE BEIDEN
KLEINEREN LÖCHER MÜSSEN MIT DEN LÖCHERN FÜR DEN DREHBOLZEN IM
KLINGENRAHMENHALTER AUSGERICHTET SEIN. DRÜCKEN SIE DEN DREHBOLZEN
ERST BEI SCHRITT 9 DURCH DIE P BOLZENKLAMMER.
9. STELLEN SIE DAS GRIFFHEBELGESTÄNGE SO HIN, DASS DIE LÖCHER AN DEN ENDEN
IN EINER LINIE MIT DEN LÖCHERN FÜR DIE DREHBOLZEN IM KLINGENRAHMENHALTER
UND DEN ZWEI LÖCHERN IN DEN P BOLZENKLAMMERN SIND. DRÜCKEN SIE DIE
DREHBOLZEN DURCH DIE P BOLZENKLAMMERN UND DAS GRIFFHEBELGESTÄNGE
UND STECKEN SIE DEN P BOLZEN DURCH DAS LOCH AM ENDE DES DREHBOLZENS.
DIE EXPLOSIONSZEICHNUNG ZEIGT DIE RICHTIGE AUSRICHTUNG DES
GRIFFHEBELGESTÄNGES.
10. POSITIONIEREN SIE DEN ABWÄRTSAUFBAU UND DAS GRIFFHEBELGESTÄNGE SO, DASS
MIT EINEM LEICHTEN NACH INNEN GERICHTETEN DRUCK AUF DAS FREIE ENDE DES
ABWÄRTSAUFBAUS DIE DURCHFÜHRUNG ÜBER DEN BOLZEN AUF DEM GRIFFHEBEL-
GESTÄNGE PASST. DIE EXPLOSIONSZEICHNUNG ZEIGT DIE RICHTIGE AUSRICHTUNG.
11. BRINGEN SIE DAS GERÄT WIEDER IN EINE SENKRECHTE POSITION.
12. STELLEN SIE DIE FEDER SPANNUNG WIEDER HER. DAS GRIFFHEBELGESTÄNGE UND
DIE DRUCKPLATTE MÜSSEN SENKRECHT STEHEN. GREIFEN SIE DANN DIE FEDER AM
DREIECKIGEN ENDE UND DREHEN SIE SIE, BIS SIE DEN KNOPF AUF DEM
GRIFFHEBELGESTÄNGE ERFASST. WIEDERHOLEN SIE DIES FÜR BEIDE FEDERN.
13. MONTIEREN SIE DIE SCHNEIDSÄTZE UND SCHIEBEN SIE DIE
KLINGENBEFESTIGUNGEN DARAUF, UM SIE ZU FIXIEREN.
90011
All manuals and user guides at all-guides.com

17
All manuals and user guides at all-guides.com

18
PARTS LIST  MODEL SKK2
ITEM NO. DESCRIPTION PART NO.
1PUSHER PLATE 90089
2CUTTING BLADE FRAME 42736
3LEG 42735
4LEG BRACE, RIGHT HAND 62638
5LEG BRACE, LEFT HAND 62638-1
6LUBRICANT, 2 OZ BOTTLE (NOT SHOWN) 22288
7UPRIGHT HANDLE 60788
8PIVOT PIN 22692
9DOWN LINK ASSEMBLY 23156
10 SPRING, LEFT HAND 22684
11 SPRING, RIGHT HAND 22685
12 LEG BRACE LINK 42627
13 LEG BRACE LINK PIN 22696
14 BLADE HOLDER 40982
15 HANDLE LEVER 62636
16 LOWER KNIFE ASSEMBLY (SILVER) 25507
17 UPPER KNIFE ASSEMBLY (GOLD) 25506
18 CLEANING BRUSH 26318
19 FRONT LEG PAD, RIGHT HAND 22927
20 FRONT LEG PAD, LEFT HAND 22928
21 REAR LEG PAD, RIGHT HAND 22929
22 REAR LEG PAD, LEFT HAND 22930
23 LEG GLIDE 21012
24 LEG CAP 22937
All manuals and user guides at all-guides.com

19
FORM NO. 25973 10/00
All manuals and user guides at all-guides.com
