Silvercrest TM-220 Instruction sheet

Karaoke Set
with 2 high-quality metal microphones for singing duets
User manual and
service information
GB
IE
Käyttöopas ja
huolto-ohjeet
FI
Bruksanvisning och
serviceinformation
SE
Brugervejledning og
serviceinformation
DK
Bedienungsanleitung
und Serviceinformationen
CH
TM-220

English ............................................................................................... 1
Suomi ............................................................................................... 12
Svenska............................................................................................ 24
Dansk ............................................................................................... 36
Deutsch ............................................................................................ 48

English
Silvercrest TM-220 (V1.7) 1
Content
Safety instructions ........................................................................... 2
General ......................................................................................... 2
Operating environment.................................................................. 2
Power supply................................................................................. 3
Cables ........................................................................................... 3
Care and repair ............................................................................. 4
Disposal of old devices.................................................................. 4
Children......................................................................................... 4
Intended use ................................................................................. 5
Notes on CE conformity ................................................................ 5
Supplied items .................................................................................. 6
Connecting the SilverCrest TM-220 ................................................ 6
Option 1: Only connecting a TV set............................................... 7
Option 2: Connecting a TV Set for video and stereo system for
audio ..................................................................................... 8
Connecting a DVD player.............................................................. 8
Connecting the microphones......................................................... 8
Connecting to the mains power supply ......................................... 8
Operation........................................................................................... 9
Troubleshooting ............................................................................. 10
Technical specifications ................................................................ 11

English
2Silvercrest TM-220 (V1.7)
Safety instructions
General
Before using this device for the first time, always read the following
instructions and pay attention to all warnings, even if you are familiar
with handling electronic devices. Keep this manual safe for future ref-
erence. If you sell the device or pass it on, always include this man-
ual.
Operating environment
Place the device on a stable, even surface and do not place any
heavy objects on the device. The device is not designed for use in
environments with a high temperature or humidity (e.g. bathrooms),
and must be kept free from dust. Operating temperatures and operat-
ing air humidity: 15 °C to 35 °C, max. 85 % rel. air humidity
Always make sure that
•air can always circulate freely (do not place the device on shelves,
on a thick carpet or a bed, and always leave at least 10 cm clear-
ance on all sides);
•no direct heat sources (e.g. heating) can affect the device;
•no direct sunlight or bright artificial light reaches the device;
•contact with sprayed and dripping water and corrosive liquids is
prevented and the device is never operated near water; in particu-
lar it should never be immersed (do not place any objects filled
with liquids such as vases or drinks on or near the device);
•no fire sources (e.g. burning candles) are placed on or near the
device;
•no foreign objects penetrate the device;
•the device is not subjected to any extreme temperature fluctua-
tions, as this may result in moisture caused by condensation and
therefore a short circuit;
•the device is never be subjected to excessive shocks and vibra-
tions.

English
Silvercrest TM-220 (V1.7) 3
Power supply
The power switch of this device does not fully disconnect the device
from the mains. The device consumes electricity in Standby mode. To
completely disconnect the device from the mains power supply, the
mains adapter must be removed from the mains socket. For this rea-
son the device should be positioned so that direct and unobstructed
access to the mains socket is ensured and the mains adapter can be
immediately pulled out in an emergency. To prevent a fire hazard if
the mains adapter is not in use for a prolonged period (e.g. during
holidays), it should always be disconnected from the mains socket.
Before stormy weather when there is the risk of lightning, disconnect
the device from the mains power supply. Only use the supplied mains
adapter type Taiytech TYT71200010EU (in the UK Taiytech
TYT71200010UK) to prevent overheating, deformation of the hous-
ing, fire, electric shock, explosions and other hazards. Never connect
this mains adapter to other devices.
Cables
Always hold cables by the plug and never pull on the cable itself.
Never touch the power supply cable with wet hands as this may
cause a short circuit or electric shock. Never place the device, furni-
ture or other heavy objects on the cable and take care that the cable
is not kinked, especially near the plug and connection sockets. Never
make knots in the cable and do not tie it together with other cables.
All cables should be positioned so that nobody can trip over them and
they cannot cause an obstruction. A damaged power supply cable
can cause fire or an electric shock. Inspect the power supply cable
from time to time. Never use adapter plugs or extension cables that
do not comply with the current safety regulations and do not make
any modifications to the power supply cables and the mains adapter
yourself!

English
4Silvercrest TM-220 (V1.7)
Care and repair
Repair work is necessary when the device has been damaged in any
way, for example if the mains adapter, power supply cable or housing
is damaged, when liquid or objects have penetrated the device, when
the product has been exposed to rain or moisture, the product does
not work correctly or the product has been dropped. If you notice any
smoke, unusual noises or strange odours, switch off the device im-
mediately and remove the mains adapter from the mains socket. In
these cases the device should not be used until it has been inspected
by authorised service personnel. Only have the device repaired by
qualified personnel. Never open the housing of the device, the mains
adapter or the accessories. There is the risk of a fatal electric shock
when the housing is open. Only use a clean, dry cloth for cleaning
and never use any corrosive liquids. Never open the SilverCrest
Karaoke Kit TM-220! Modifications and repairs may only be per-
formed by authorised technicians or service personnel! Never try to
open the housing of the device as this would void your warranty.
Disposal of old devices
•If the product is labelled with a crossed-out wheelie
bin, it is subject to the European Directive
2002/96/EC.
•All electrical and electronic devices must be disposed of separately
from household waste at designated disposal points.
•By disposing of the old devices correctly you avoid harming the
environment and your personal health.
•For further information about proper disposal contact your local
authorities, waste disposal office or the shop where you bought the
device.
Children
Electrical appliances do not belong in the hands of children! Do not
allow children to use electrical devices when unsupervised. Children
may not recognise potential risks. Small parts can constitute a chok-
ing hazard. Always keep plastic packaging away from children. Risk
of suffocation!

English
Silvercrest TM-220 (V1.7) 5
Intended use
This is a consumer electronics device. It is a karaoke kit designed for
connection to a DVD player and television.
It is only designed for private use and not for industrial or commercial
purposes. Furthermore, the device may not be used outdoors or in
tropical climates. Only connection cables and external devices may
be used that comply with the safety standards and the electromag-
netic compatibility and shielding quality of this device. When connect-
ing peripheral devices always ensure that the cables are not too short
and that they do not exert strain on the connectors!
Notes on CE conformity
The karaoke kit meets the basic requirements and other relevant
regulations of the EMC Directive 2004/108/EC, the Low Voltage Di-
rective 2006/95/EC and the ErP Directive 2009/125/EC. The EC con-
formity declaration can be found at the end of this manual. Never
make any unauthorised modifications to the device or the supplied
accessories. The manufacturer does not accept any liability for dam-
age resulting from unauthorised modifications. You will void your war-
ranty if you make any unauthorised modifications. Only use the ac-
cessories approved by the manufacturer. If you are not using the de-
vice within the Federal Republic of Germany, you must observe the
regulations and laws in the country of use.

English
6Silvercrest TM-220 (V1.7)
Supplied items
Karaoke kit SilverCrest TM-220
Mains adapter type Taiytech TYT71200010EU
(in UK Taiytech TYT71200010UK)
2 SilverCrest TM-220 microphones
2 microphone cables
2 audio/video cables
1 SCART adapter (Input)
1 SCART adapter (Output)
1 karaoke DVD
1 user manual
Connecting the SilverCrest TM-220
First familiarise yourself with the different sockets and controls.

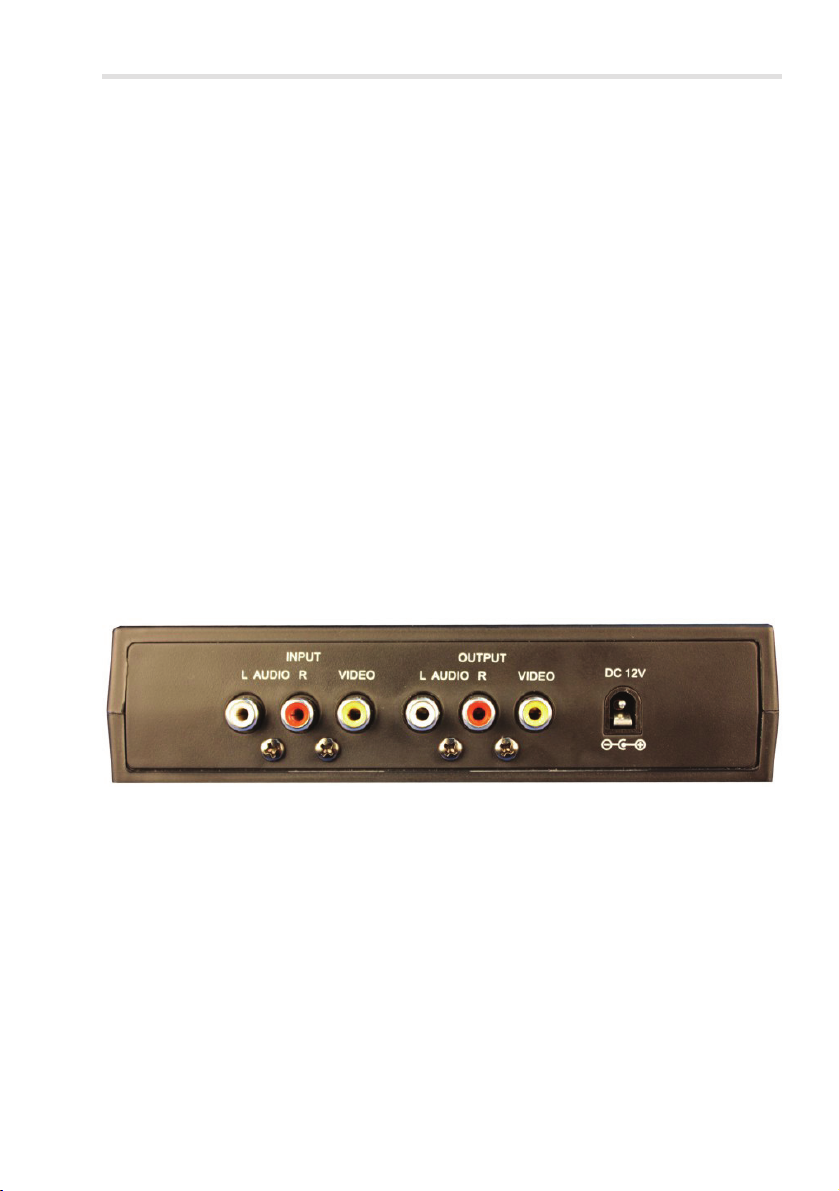

The sockets on the back panel of your SilverCrest TM-220 from left to
right are:
•Group of three RCA sockets (Input) (yellow for video, red for the
right audio channel and white for the left audio channel)
•Group of three RCA sockets (Output) (yellow for video, red for the
right audio channel and white for the left audio channel)
•Power supply socket

English
Silvercrest TM-220 (V1.7) 7

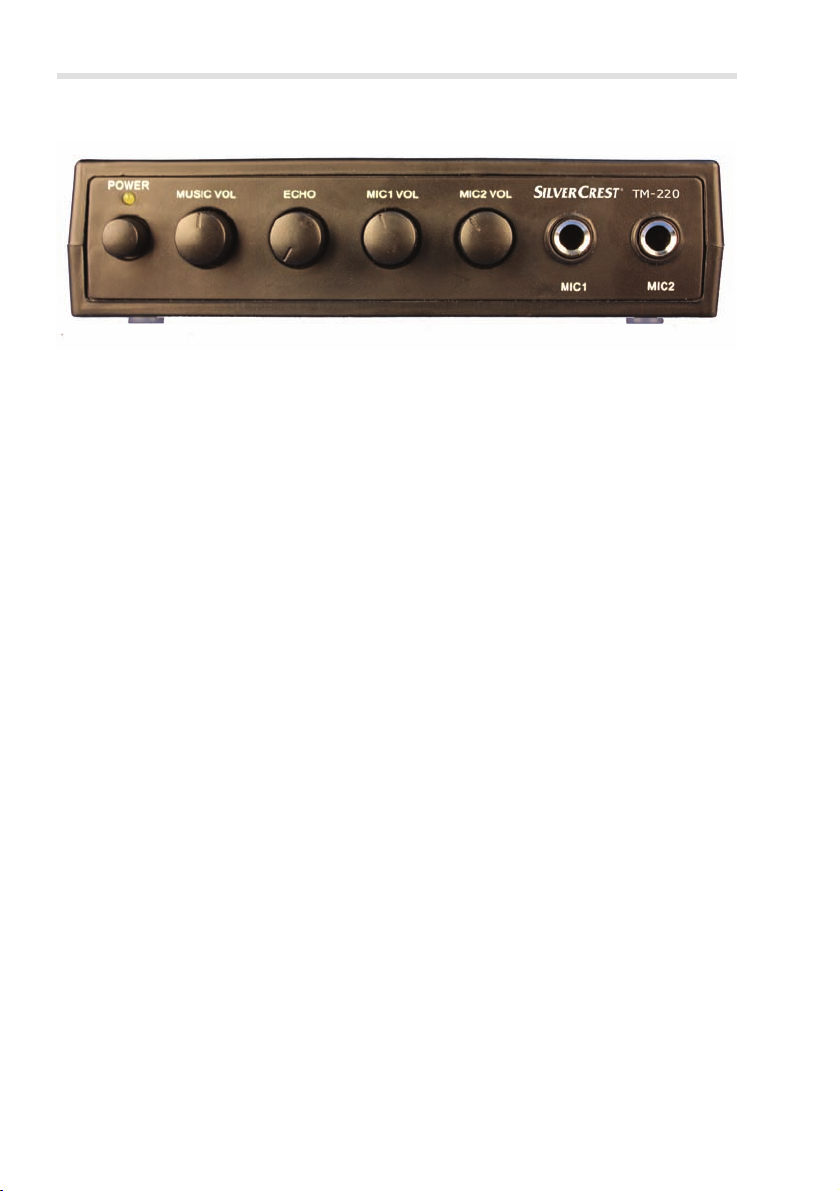

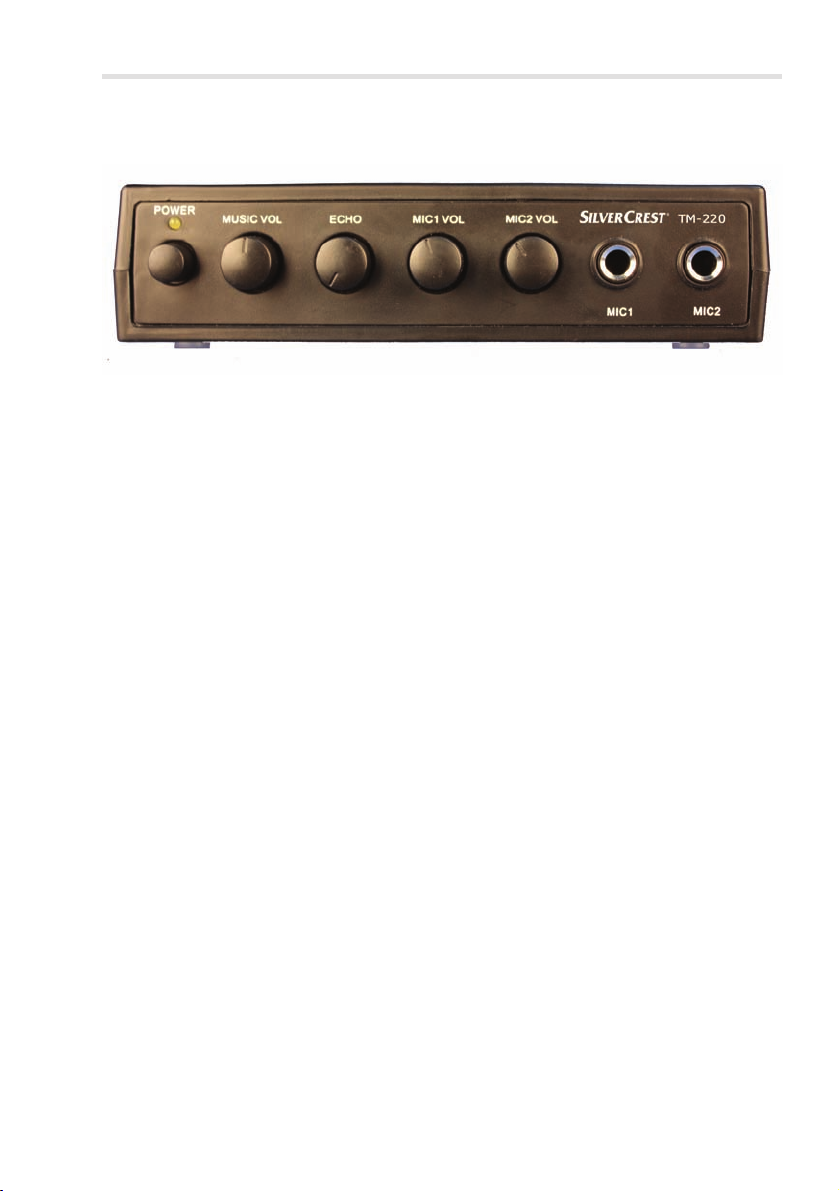

The sockets and controls located on the front panel of the
SilverCrest TM-220 from left to right are:
•Power LED and the On/Off button below
•Music volume control (MUSIC VOL)
•Echo control (ECHO)
•Microphone 1 gain control (MIC1 VOL)
•Microphone 2 gain control (MIC2 VOL)
•Input socket for microphone 1 (MIC1)
•Input socket for microphone 2 (MIC2)
A DVD player is required as signal source to use your SilverCrest
karaoke kit TM-220. There are two playback options: either use a TV
set for video and audio playback, or use a TV set for video and a ste-
reo system for audio playback. The second option naturally provides
a higher sound quality. The following section describes both connec-
tion options.
Option 1: Only connecting a TV set
Connect one of the supplied audio/video cables to the group of three
RCA sockets (Output) on your SilverCrest TM-220. The different ca-
bles and sockets are colour-coded for easier connection. If your TV
set features a corresponding group of three sockets for the audio and
video signals, you can connect the cable that you previously con-
nected to the Output sockets of your SilverCrest TM-220 here. If your
TV set only features a SCART socket, use the supplied SCART
adapter (INPUT). The adapter also features the same colour code.

English
8Silvercrest TM-220 (V1.7)
Option 2: Connecting a TV Set for video and stereo system for
audio
Carefully separate the yellow wire of the audio/video cable so you can
plug it to the TV set separately. If your TV set has a RCA socket for
video input, you can connect the yellow RCA connector to this socket.
Otherwise proceed as for Option 1 and use the SCART adapter
(INPUT). In this case the red and white sockets for audio input are not
used on the TV set. Instead of connecting the corresponding cables
to the adapter, connect them to your stereo system. Use a suitable
input (other than Phono).
Connecting a DVD player
Connect one of the supplied audio/video cables to the group of three
RCA sockets (Input). The different cables and sockets are colour-
coded for easier connection. If your DVD player also features a corre-
sponding group of three sockets for audio and video signals, you can
connect the cable directly to these. If your DVD player only features a
SCART socket, use the supplied SCART adapter (OUTPUT). The
adapter also features the same colour code.
Connecting the microphones
Now you can connect one or both microphones. Insert the XLR plug
of the microphone cable into the microphone. The correct end of the
cable can be easily identified by the shape that matches that of the
microphone. The other end has a jack plug which is inserted into one
of the microphone sockets of the SilverCrest TM-220. It is irrelevant
which of the two sockets you use. You only have to remember that
each input socket is assigned to one of the two microphone gain con-
trols.
Connecting to the mains power supply
First connect the mains adapter to your SilverCrest TM-220 and then
to an easily accessible mains socket. The device is then ready for
operation.

English
Silvercrest TM-220 (V1.7) 9
Operation
You can start singing after making a few settings. Switch the Silver-
Crest TM-220 on with the On/Off button. The orange Power LED
lights up. First set the music volume control to the neutral centre posi-
tion. The correct position can be felt by a slight locking resistance. If
the music is too loud or too quiet in comparison to your voice later on,
you can re-adjust it by turning this control. Turning the control from
the centre position to the right amplifies the signal which may lead to
distortion when using a sensitive amplifier. First turn the Echo control
to the left as far as possible. This will disable any echo. When re-
quired, you can turn this knob to the right to adjust the echo length for
your voice. Use the microphone gain controls to adjust the micro-
phone level to your voice. Start by turning the control as far to the left
as possible. Switch on your TV set or amplifier, select the required
master volume, and then set the microphone to "on". Now start sing-
ing into the microphone and turn the corresponding microphone gain
control to the right until your voice is loud and clear but without any
distortion. During the sound check you should already sing loudly, as
you will have to accompany the music later on. If the total volume of
music plus voice is too high or too low, adjust it on your TV set or ste-
reo system. The settings on the mixer are only used to adjust the cor-
rect music/voice volume balance. Now all you need is the background
music. Insert the supplied karaoke DVD into your DVD player and se-
lect the desired song with the arrow buttons. For each song you can
toggle between the karaoke version (without voice) and vocal version
by pressing the arrow buttons on your DVD player and highlighting
the corresponding field on the menu. Music playback starts and the
song lyrics appear on the TV screen. A coloured progress bar shows
you the point where the song is currently being played so you do not
miss your cue. If the song includes an instrumental part, this is also
indicated by a corresponding text and coloured progress bar.

English
10 Silvercrest TM-220 (V1.7)
Before you have to start singing, a beat count "1234" will appear to
help you start on time. During playback of the current song you can
toggle between the karaoke version (without voice) and vocal version
by pressing the Audio button on your DVD player. This button should
be explained in the user manual of your DVD player. Normally this
button is used to select the audio language on a DVD film. The vocal
versions of the songs have been recorded with professional singers
and are very useful for practice. One note on the On/Off button: When
the device is switched off, the input and output sockets on the rear
panel are internally connected. The SilverCrest TM-220 then acts as
a neutral device and you can use your DVD player normally without
having to change any cable connections.
Troubleshooting
•The background music is played but no voice can be heard
through the loudspeakers.
Switch the device on with the On/Off button. Check the micro-
phone gain setting for the corresponding microphone. Check if the
switch on the microphone is set to "on".
•The music is distorted.
Turn the music volume control to the left.
•The music sounds good but the voice is distorted.
Turn the corresponding microphone gain control to the left.
•The loudspeakers emit a high whistling noise.
Feedback has occurred between the loudspeakers and micro-
phone. There are different ways to avoid this. Turn yourself and
the microphone in a different direction. Move yourself and the mi-
crophone away from the speakers. Turn the microphone gain con-
trol(s) to the left.

English
Silvercrest TM-220 (V1.7) 11
•The music or voice is too quiet.
The balance between the music and vocal volume can be adjusted
with the music volume control on the SilverCrest TM-220. If you
turn the control to the left or right, only the music volume is in-
creased or lowered, while the vocal volume remains unchanged.
•No picture appears on your TV set and there is no sound.
Please check whether you have connected the correct SCART
adapter to the TV set and DVD player. Use the SCART adapter
(INPUT) for your TV set and the SCART adapter (OUTPUT) for
your DVD player.
Technical specifications
Power supply: Taiytech TYT71200010EU
(in UK Taiytech TYT71200010UK)
Primary: 100 - 240 V AC, 50/60 Hz 0.2 A
Power consumption during operation:
1.5 W max
Power consumption in standby: 0.15 W
Secondary: 12 V
100 mA
Dimensions (approx.) in
cm: 17.5 x 11.5 x 4.5
Approx. weight: 240 g
Sockets: 2 x Audio Line In
2 x Audio Line Out
1 x Video Composite In
1 x Video Composite Out
1 x DC In
2 x Microphone
Microphones : Dynamic microphones with 3-pin XLR
connector
Operating temperature: 15 - 35 °C

Suomi
12 Silvercrest TM-220 (V1.7)
Sisältö
Turvaohjeet......................................................................................13
Yleistä..........................................................................................13
Käyttöympäristö...........................................................................13
Virransyöttö..................................................................................14
Kaapeli.........................................................................................14
Korjaus ja hoito............................................................................15
Vanhojen laitteiden hävittäminen................................................. 15
Lapset..........................................................................................16
Määräystenmukainen käyttö........................................................16
Tietoa CE-vaatimustenmukaisuudesta........................................16
Toimitukseen kuuluu ......................................................................17
SilverCrest TM-220 -laitteen liittäminen ........................................ 17
Mahdollisuus 1: pelkän television liitäntä.....................................18
Mahdollisuus 2: television liittäminen kuvaa ja stereolaitteiston
ääntä varten ........................................................................19
DVD-soittimen liittäminen ............................................................19
Mikrofonien liittäminen.................................................................19
Liittäminen verkkovirtaan.............................................................19
Käyttö ...............................................................................................20
Vianetsintä .......................................................................................21
Tekniset tiedot.................................................................................22

Suomi
Silvercrest TM-220 (V1.7) 13
Turvaohjeet
Yleistä
Lue seuraavat ohjeet tarkkaan läpi ennen laitteen ensimmäistä
käyttöä ja huomioi kaikki varoitukset, vaikka olisitkin tottunut
käyttämään sähkölaitteita. Säilytä tämä käsikirja huolellisesti tulevia
tarpeita varten. Jos myyt tai lahjoitat laitteen eteenpäin, muista
luovuttaa tämä käyttöohje sen mukana.
Käyttöympäristö
Aseta laite kiinteälle, tasaiselle alustalle, äläkä laita sen päälle
painavia esineitä. Laite ei sovellu käytettäväksi huoneissa, joiden
lämpötila tai ilmankosteus on korkea (esim. kylpyhuone), eikä sitä saa
altistaa liialliselle pölylle. Käyttölämpötila ja käyttöilmankosteus: 15 °C
- 35 °C, kork. 85 % suht. ilmankosteus.
Varmista, että...
•laitteen ilmanvaihto on taattu koko ajan (älä aseta laitetta hyllyihin,
paksulle matolle, äläkä sängylle ja huolehdi siitä, että sen
jokaiselle puolelle jää vähintään 10 cm:n tyhjä tila);
•laite ei ole suorien lämpölähteiden (esim. lämpöpatterit)
läheisyydessä;
•laitteeseen ei osu suoraa auringonvaloa tai keinotekoista valoa;
•laitetta ei altisteta vesiroiskeille tai aggressiivisille
puhdistusaineille, eikä sitä käytetä veden läheisyydessä, laitetta ei
saa missään tapauksessa upottaa veteen (älä aseta nesteellä
täytettyjä astioita, esim. kukkamaljakoita, laitteen päälle tai sen
viereen);
•laitteen läheisyydessä tai sen päällä ei ole avotulen lähteitä (esim.
palavia kynttilöitä);
•laitteeseen ei pääse vieraita esineitä;
•laitetta ei altisteta voimakkaille lämpötilan vaihteluille, koska
muutoin sen sisään saattaa kondensoitua ilmankosteutta, mistä
saattaa olla seurauksena oikosulku;
•laitetta ei altisteta voimakkaille iskuille tai tärinälle.

Suomi
14 Silvercrest TM-220 (V1.7)
Virransyöttö
Laitteen Power-kytkin ei erota laitetta täydellisesti verkkovirrasta.
Laite saa virtaa myös valmiustilassa. Jos haluat erottaa laitteen
kokonaan verkkovirrasta, on sinun irrotettava sen verkkolaite
pistorasiasta. Tästä syystä laite on syytä sijoittaa sillä tavoin, että
pistorasiaan pääsee koska tahansa vaivattomasti käsiksi ja että
verkkolaitteen voi irrottaa hätätilanteessa koska tahansa
pistorasiasta. Tulipalovaaran välttämiseksi on verkkolaite syytä
poistaa aina pistorasiasta, jos laitetta ei käytetä pidempään aikaan,
esimerkiksi loman ajaksi. Irrota pistoke pistorasiasta myös aina
ukkosen ajaksi, jotta laite ei pääse vaurioitumaan salamaniskun
johdosta. Käytä ainoastaan mukana toimitettua verkkolaitetta
Taiytech TYT71200010EU (Yhdistynyt kuningaskunta: Taiytech
TYT71200010UK) ylikuumenemisen, kotelon vääntymisen,
sähköiskujen, räjähdysten ja muiden vaarojen välttämiseksi. Älä
milloinkaan liitä tätä verkkolaitetta muihin laitteisiin.
Kaapeli
Ota kaapelista aina kiinni pistokkeen kohdalta, älä milloinkaan vedä
itse kaapelista. Älä milloinkaan koske sähköä johtavaan kaapeliin
märillä käsillä, seurauksena saattaa olla oikosulku tai sähköisku. Älä
aseta itse laitetta, huonekaluja tai muita painavia esineitä kaapelin
päälle ja varmista, ettei kaapeli taitu, etenkään pistokkeen tai liittimen
kohdalta. Älä milloinkaan tee kaapeliin solmua, äläkä liitä sitä yhteen
muiden kaapeleiden kanssa. Kaikki kaapelit on vedettävä sillä tavoin,
että kukaan ei astu niiden päälle, eivätkä ne ole kenenkään tiellä.
Vaurioitunut virtakaapeli voi aiheuttaa tulipalon tai sähköiskun.
Tarkasta virtakaapelin kunto aika ajoin. Älä käytä sellaisia
adapteripistokkeita tai jatkojohtoja, jotka eivät ole voimassa olevien
turvallisuusnormien mukaisia, äläkä tee virtakaapeleille tai
verkkolaitteelle minkäänlaisia toimenpiteitä!

Suomi
Silvercrest TM-220 (V1.7) 15
Korjaus ja hoito
Laite on korjattava, jos se on vaurioitunut, esim. jos sen verkkolaite,
virtakaapeli tai kotelo on vaurioitunut, sen sisään on päässyt nestettä
tai vieraita esineitä, se on joutunut alttiiksi sateelle tai muulle
kosteudelle, tai jos se ei toimi moitteettomasti tai on pudonnut lattialle.
Jos havaitset savua, epätavallisia ääniä tai hajuja, kytke laite
välittömästi pois päältä ja irrota verkkolaite pistorasiasta. Tällaisessa
tapauksessa laitetta ei saa ottaa uudelleen käyttöön, ennen kuin alan
ammattilainen on tarkastanut sen. Jätä kaikki korjaustyöt aina
valtuutetun, pätevän ammattihenkilöstön suoritettaviksi. Älä
milloinkaan avaa laitteen, verkkoadapterin tai lisävarusteiden kuorta.
Kuoren ollessa avattuna on olemassa sähköiskun aiheuttama
hengenvaara. Puhdista laite ainoastaan puhtaalla, kuivalla liinalla
pyyhkimällä. Älä milloinkaan käytä voimakkaita puhdistusaineita. Älä
avaa SilverCrest TM-220 -karaokesettiä! Jätä kaikki laitteelle tehtävät
muutokset ja korjaukset aina valtuutetun ammatti- tai
huoltohenkilöstön suoritettaviksi! Älä yritä avata laitteen kuorta. Tämä
johtaisi takuuoikeutesi raukeamiseen.
Vanhojen laitteiden hävittäminen
•Jos tuotteessa on yliviivatun jätesangon symboli, se
on eurooppalaisen sähkö- ja
elektroniikkalaiteromudirektiivin 2002/96/EC
alainen.
•Kaikki käytetyt sähkö- ja elektroniikkalaitteet on hävitettävä erillään
kotitalousjätteestä ja ne on toimitettava tätä varten tarkoitettuihin
keräyspisteisiin.
•Hävittämällä vanhan laitteen asianmukaisesti säästät ympäristöä
ja suojaat myös omaa terveyttäsi.
•Lisätietoa vanhojen laitteiden hävittämisestä saat
kunnallishallinnosta, jätteenkäsittelylaitoksesta tai kaupasta, josta
olet ostanut tuotteen.

Suomi
16 Silvercrest TM-220 (V1.7)
Lapset
Älä anna sähkölaitteita lasten käsiin! Älä milloinkaan anna lasten
käyttää sähkölaitteita ilman aikuisten valvontaa. Lapset eivät aina
kykene tunnistamaan mahdollisia vaaroja. Pienet osat saattavat
aiheuttaa nielaistaessa hengenvaaran. Pidä myös pakkauskalvot
poissa lasten ulottuvilta. On olemassa tukehtumisvaara.
Määräystenmukainen käyttö
Kyseessä oleva tuote on viihde-elektroniikkalaite. Kyseessä oleva
laite on DVD-soittimeen ja televisioon liitettävä karaokesetti.
Laite on tarkoitettu ainoastaan yksityiskäyttöön, se ei sovellu
teolliseen eikä kaupalliseen käyttöön. Tämän lisäksi laitetta ei saa
käyttää suljettujen tilojen ulkopuolella, eikä trooppisessa
ilmastovyöhykkeessä. Laitteeseen saa kytkeä ainoastaan sellaisia
liitäntäkaapeleita ja ulkoisia laitteita, jotka vastaavat turvateknisiltä
ominaisuuksiltaan sekä sähkömagneettisen yhteensopivuutensa ja
suojausominaisuuksiensa puolesta laitteen vaatimuksia. Liittäessäsi
etälaitteita varmista, että kaapelit ovat riittävän pitkät, eivätkä
liitäntäpistokkeet joudu mekaanisen kuormituksen alaisiksi!
Tietoa CE-vaatimustenmukaisuudesta
Karaokesetti vastaa sähkömagneettista yhteensopivuutta koskevan
direktiivin 2004/108/EC, pienjännitedirektiivin 2006/95/EC ja
EcoDesign-direktiivin 2009/125/EC perusvaatimuksia ja muita
olennaisia määräyksiä. EC-vaatimustenmukaisuusvakuutus löytyy
tämän käyttöohjeen lopusta. Älä tee laitteeseen tai sen mukana
toimitettuihin varusteisiin omavaltaisia muutoksia. Valmistaja ei
vastaa vaurioista, jotka ovat seurausta omavaltaisista muutoksista.
Lisäksi laitetta koskeva takuu raukeaa, jos siihen tehdään muutoksia.
Käytä laitteessa ainoastaan valmistajan hyväksymiä lisävarusteita.
Jos laitetta käytetään Saksan liittotasavallan alueen ulkopuolella, on
kyseisessä maassa voimassa olevia määräyksiä ja lakeja
noudatettava.

Suomi
Silvercrest TM-220 (V1.7) 17
Toimitukseen kuuluu
Karaokesetti SilverCrest TM-220
Verkkolaite Taiytech TYT71200010EU
(Yhdistynyt kuningaskunta: Taiytech TYT71200010UK)
2 mikrofonia SilverCrest TM-220
2 mikrofonin liitäntäkaapelia
2 audio-/videokaapelia
1 SCART-adapteri (Input)
1 SCART-adapteri (Output)
1 karaoke-DVD
1 käyttöohje
SilverCrest TM-220 -laitteen liittäminen
Tutustu ensimmäisenä laitteen liitäntöihin ja käyttölaitteisiin.
SilverCrest TM-220 -laitteen takaosan liitännät vasemmalta oikealle:
•Kolmen RCA-tuloliitännän ryhmä (Input) (keltainen videolle,
punainen oikealle audio-kanavalle ja valkoinen vasemmalle audio-
kanavalle)
•Kolmen RCA-lähtöliitännän ryhmä (Output) (keltainen videolle,
punainen oikealle audio-kanavalle ja valkoinen vasemmalle audio-
kanavalle)
•Virtaliitäntä

Suomi
18 Silvercrest TM-220 (V1.7)
SilverCrest TM-220 -laitteen etuosan liitännät vasemmalta oikealle:
•Käyttö-LED ja sen alapuolella päälle-/poiskytkin (POWER)
•Musiikin äänenvoimakkuuden säädin (MUSIC VOL)
•Kaiun pituuden säädin (ECHO)
•Mikrofonin 1 vahvistamisen säädin (MIC1 VOL)
•Mikrofonin 2 vahvistamisen säädin (MIC2 VOL)
•Mikrofonin 1 liitäntä (MIC1)
•Mikrofonin 2 liitäntä (MIC2)
Jotta voit käyttää SilverCrest -karaokesettiä TM-220, tarvitset
signaalilähteeksi DVD-soittimen. Toistomahdollisuuksia on kaksi. Voit
joko käyttää televisiota sekä äänen että kuvan toistamiseen tai
televisiota äänen toistamiseen ja stereolaitteistoa äänen
toistamiseen. Toista vaihtoehtoa käytettäessä tuloksena on
luonnollisesti huomattavasti parempi äänentoisto. Seuraavassa
kappaleessa on selvitetty, millä tavoin molempien
liitäntämahdollisuuksien kaapelit on vedettävä.
Mahdollisuus 1: pelkän television liitäntä
Liitä toinen audio-/videokaapeli SilverCrest TM-220 -laitteen kolmen
RCA-lähtöliitännän ryhmään (Output). Liitännän helpottamiseksi
pistokkeiden värit vastaavat liitäntöjen värejä. Mikäli myös
televisiossasi on sopiva kolmen liitännän ryhmä audio-
/videosignaalille, voit liittää siihen sen kaapelin toisen pään, jonka olet
jo liittänyt SilverCrest TM-220:n lähtöön (Output). Jos televisiossasi
sen sijaan on ainoastaan SCART-liitäntä, sinun on käytettävä
mukana toimitettua SCART-adapteria (INPUT). Myös adapteria
käyttäessäsi apunasi ovat värimerkinnät.
