Sime ALU HE Manual

Fonderie SIME S.p.A. 6328412 - 06/2017 - R1
EN
IT
Cod.
MANUALE PER L'USO, L’INSTALLAZIONE E LA MANUTENZIONE
USER, INSTALLATION AND SERVICING INSTRUCTIONS
ALU HE
Caldaie in alluminio a condensazione
Aluminium condensation boilers

2
IT
CERTIFICAZIONE RANGE RATED



 




 












 
 

 
 
 

 










 






 
 
   
 






  

1312



 




 












 
 

 
 
 

 










 






 
 
   
 






  

1312
PIN n. 1312CP5936
ALU HE
6
Le caldaie Sime Alu HE possono essere adeguate al fabbisogno termico dell’impianto impostando la potenza massima in
riscaldamento in fase di installazione.

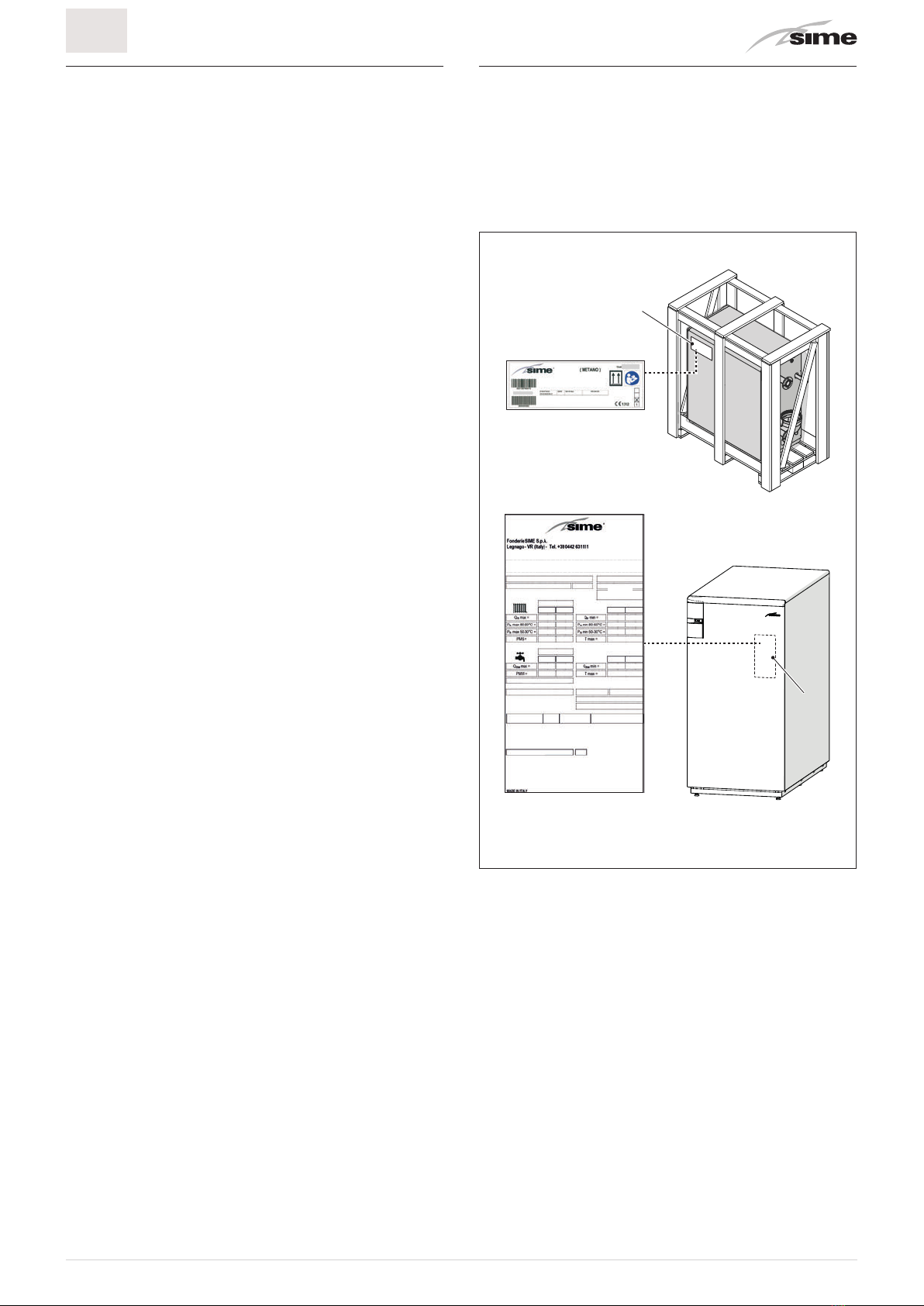

Fare riferimento al punto 6.4 della sezione "Messa in servizio" di questo manuale.
Una volta impostata la potenza desiderata (PAR 31) riportare il valore in kW sull’apposita etichetta adesiva a corredo della
caldaia (vedi disegno riportato qui sotto).
L’etichetta dati tecnici deve essere applicata a fianco della targa dati tecnici della caldaia.
Per successivi controlli e regolazioni fare riferimento al nuovo valore impostato.
Nelle caldaie Sime Alu HE il valore impostato PAR 31 = 100 corrisponde alle potenze massime riscaldamento seguenti:
Alu HE 80 = 77,8 kW; Alu HE 116 = 112,3 kW; Alu HE 160 = 156,1 kW
Alu HE 200 = 195,7 kW; Alu HE 240 = 234,4 kW; Alu HE 280 = 275,4 kW
m
AVVERTENZE
Le caselle con fondo grigio
sono da compilarsi a cura
dell’installatore.
Potenza massima riscaldamento
Alu HE 80 = 77,8 kW
Alu HE 116 = 112,3 kW
Alu HE 160 = 156,1 kW
Alu HE 200 = 195,7 kW
Alu HE 240 = 234,4 kW
Alu HE 280 = 275,4 kW

3
IT
AVVERTENZE E REGOLE DI SICUREZZA
m
AVVERTENZE
– Dopo aver tolto l’imballo assicurarsi dell’integrità e
della completezza della fornitura ed in caso di non
rispondenza, rivolgersi all’Agenzia che ha venduto
l’apparecchio.
– L’apparecchio deve essere destinato all’uso previsto
da
Sime che non è responsabile per danni causati
a persone, animali o cose, da errori d’installazione,
di regolazione, di manutenzione e da usi impropri
dell’apparecchio.
– In caso di fuoriuscite d’acqua scollegare
l’apparecchio dalla rete di alimentazione elettrica,
chiudere l’alimentazione idrica e avvisare, con
sollecitudine, personale professionalmente
qualificato.
– Verificare periodicamente che la pressione di
esercizio dell’impianto idraulico, a freddo, sia di
1-1,5 bar . In caso contrario effettuare il reintegro o
contattare personale professionalmente qualificato.
– Il non utilizzo dell’apparecchio, per un lungo
periodo, comporta l’effettuazione almeno delle
seguenti operazioni:
-
posizionare l’interruttore generale dell’impianto
su “OFF-spento”;
- chiudere i rubinetti del combustibile e dell’acqua
dell’impianto idrico.
– Allo scopo di assicurare un'efficienza ottimale
dell'apparecchio
Sime consiglia di effettuarne, con
periodicità
ANNUALE , il controllo/manutenzione.
m
AVVERTENZE
– È consigliato che tutti gli operatori leggano con
attenzione questo manuale così da poter utilizzare
l'apparecchio in modo razionale e sicuro.
–
Questo manuale è parte integrante dell'apparecchio.
Deve quindi essere conservato con cura per sue
consultazioni future e deve sempre accompagnarlo
anche in caso sia ceduto ad altro Proprietario o
Responsabile dell'impianto o sia installato su un
altro impianto.
–
L’installazione e la manutenzione dell'apparecchio
devono essere effettuate da impresa abilitata o da
personale professionalmente qualificato secondo
le indicazioni riportate in questo manuale e che, a
fine lavoro, rilasci una dichiarazione di conformità
alle Norme Tecniche e alla Legislazione, nazionale
e locale, in vigore.
DIVIETI
d
È VIETATO
– L’uso dell’apparecchio ai bambini di età inferiore
a 8 anni. L’apparecchio può essere utilizzato da
bambini di età non inferiore a 8 anni e da persone
con ridotte capacità fisiche, sensoriali o mentali, o
prive di esperienza o della necessaria conoscenza,
purché sotto sorveglianza oppure dopo che le stesse
abbiano ricevuto istruzioni relative all’uso sicuro
dell’apparecchio e alla comprensione dei pericoli ad
esso inerenti.
– Che i bambini giochino con l’apparecchio.
– Che la pulizia e la manutenzione destinata ad essere
effettuata dall’utilizzatore sia effettuata da bambini
senza sorveglianza.
– Azionare dispositivi o apparecchi elettrici quali
interruttori, elettrodomestici, ecc. se si avverte
odore di combustibile o di incombusti. In questo
caso:
-
aerare il locale aprendo porte e finestre;
- chiudere il dispositivo d’intercettazione
combustibile;
- fare intervenire con sollecitudine personale
professionalmente qualificato.
– Toccare l'apparecchio se si è a piedi nudi e con parti
del corpo bagnate.
– Qualsiasi intervento tecnico o di pulizia prima
di aver scollegato l'apparecchio dalla rete di
alimentazione elettrica, posizionando l’interruttore
generale dell’impianto su “OFF-spento”, e aver
chiuso l'alimentazione del gas.
– Modificare i dispositivi di sicurezza o di regolazione
senza l’autorizzazione e le indicazioni del costruttore
dell'apparecchio.
– Tappare lo scarico della condensa (se presente).
– Tirare, staccare, torcere i cavi elettrici, fuoriuscenti
dall'apparecchio, anche se questo è scollegato dalla
rete di alimentazione elettrica.
– Esporre la caldaia agli agenti atmosferici. Essa è
idonea al funzionamento in luogo parzialmente
protetto secondo EN 15502, con temperatura
ambiente massima di 60 °C e minima di 0 °C. Si
consiglia di installare la caldaia sotto lo spiovente
di un tetto, all’interno di un balcone o in una
nicchia riparata, sempre comunque non esposta
direttamente all’azione delle intemperie (pioggia,
grandine, neve). La caldaia è dotata di serie di
funzione antigelo.
– Tappare o ridurre dimensionalmente le aperture di
aerazione del locale di installazione, se presenti.
– Togliere l’alimentazione elettrica e del combustibile
all'apparecchio se la temperatura esterna può
scendere sotto lo ZERO (pericolo di gelo).
– Lasciare contenitori e sostanze infiammabili nel
locale dov’è installato l'apparecchio.
– Disperdere nell’ambiente il materiale dell’imballo in
quanto può essere potenziale fonte di pericolo. Deve
quindi essere smaltito secondo quanto stabilito
dalla legislazione in vigore.

4
IT
GAMMA
MODELLO CODICE
ALU HE 80 - (G20) 8115701
ALU HE 116 - (G20) 8115710
ALU HE 160 - (G20) 8115720
ALU HE 200 - (G20) 8115730
ALU HE 240 - (G20) 8115740
ALU HE 280 - (G20) 8115751
CONFORMITÀ
La nostra azienda dichiara che le caldaie ALU HE sono conformi
ai requisiti essenziali delle seguenti direttive:
– Direttiva Gas 2009/142/CE
– Direttiva Bassa Tensione 2014/35/UE
– Direttiva Compatibilità Elettromagnetica 2014/30/UE
– Direttiva progettazione ecocompatibile 2009/125/CE
– Regolamento (UE) N. 813/2013
– Direttiva rendimenti 92/42/CEE
– Classificazione "Condensazione"
– Classe NOx 6 (< 56 mg/kWh)
SIMBOLI
a
ATTENZIONE
Per indicare azioni che, se non effettuate
correttamente, possono provocare infortuni di origine
generica o possono generare malfunzionamenti o
danni materiali all’apparecchio; richiedono quindi
particolare cautela ed adeguata preparazione.
f
PERICOLO ELETTRICO
Per indicare azioni che, se non effettuate
correttamente, possono provocare infortuni di origine
elettrica; richiedono quindi particolare cautela e
adeguata preparazione.
d
È VIETATO
Per indicare azioni che NON DEVONO essere eseguite.
m
AVVERTENZA
Per indicare informazioni particolarmente utili e
importanti.
STRUTTURA DEL MANUALE
Questo manuale è organizzato nel modo sotto evidenziato.
ISTRUZIONI PER L'USO
INDICE 5
DESCRIZIONE DELL'APPARECCHIO
INDICE 11
ISTRUZIONI PER L'INSTALLAZIONE E
LA MANUTENZIONE
INDICE 23

5
IT
ISTRUZIONI PER L'USO
INDICE
1 OPERARE CON LA CALDAIA ALU HE 6
1.1 Pannello comandi ...............................6
1.2 Messa in funzione ...............................7
1.2.1 Verifiche preliminari .................... 7
1.2.2 Accensione ........................... 7
1.3 Regolazione della temperatura di mandata ..........7
1.4 Malfunzionamenti ...............................7
1.5 Codici anomalie / guasti ..........................8
1.6 Collegamento comando remoto SIME (accessorio
opzionale)......................................9
2 MANUTENZIONE 9
2.1 Regolamentazioni ...............................9
2.2 Pulizia esterna..................................9
2.2.1 Pulizia della mantellatura ............... 9
3 SMALTIMENTO 9
3.1 Smaltimento dell’apparecchio (Direttiva Europea
2002/96/CE) ....................................9

6
IT
1 OPERARE CON LA CALDAIA ALU HE
1.1 Pannello comandi
Il Pannello comandi permette a tutti gli operatori di effettuare
tutte le regolazioni necessarie alla gestione delle caldaie
Sime
ALU HE e degli impianti collegati.
3
1
2
4
5
Fig. 1
1 DESCRIZIONE ICONE DEL DISPLAY
l
ICONA MODALITÀ ESTATE .
n
ICONA MODALITÀ INVERNO .
r
ICONA MODALITÀ SANITARIO .
u
ICONA MODALITÀ RISCALDAMENTO .
v
SCALA GRADUATA DI POTENZA . I segmenti della
barra si illuminano in proporzione alla potenza
erogata dalla caldaia.
f
ICONA FUNZIONAMENTO BRUCIATORE E BLOCCO .
h
ICONA NECESSITÀ DI RESET .
z
ICONA FUNZIONE SPAZZACAMINO .
i
DIGIT SECONDARI . La caldaia visualizza il valore di
pressione dell’impianto.
j
DIGIT PRINCIPALI . La caldaia visualizza i valori
impostati, lo stato di anomalia e la temperatura
esterna.
E
ICONA PRESENZA FONTI INTEGRATIVE .
2 DESCRIZIONE DEI COMANDI
T
TASTO DI FUNZIONE ON/OFF .
ON = Caldaia alimentata elettricamente.
OFF = Caldaia alimentata elettricamente ma non
disponibile per il funzionamento. Sono comunque
attive le funzioni di protezione.
U
TASTO MODALITÀ ESTATE . Premendo il tasto la
caldaia funziona solo su richiesta acqua sanitaria
(funzione non disponibile) .
V
TASTO MODALITÀ INVERNO . Premendo il tasto caldaia
funziona in riscaldamento e sanitario.
W
TASTO SET SANITARIO . Premendo il tasto si visualizza
il valore della temperatura dell’acqua sanitaria
(funzione non disponibile) .
X
TASTO SET RISCALDAMENTO . Con la prima pressione
del tasto si visualizza il valore della temperatura del
circuito riscaldamento 1. Con la seconda pressione
del tasto il valore della temperatura del circuito
riscaldamento 2. Con la terza pressione del tasto il
valore della temperatura del circuito riscaldamento
3 (impianto tre zone).
Y
TASTO RESET . Permette di ripristinare il
funzionamento dopo un’anomalia di funzionamento.
J
TASTO INCREMENTO . Premendo il tasto aumenta il
valore impostato.
Q
TASTO DIMINUZIONE . Premendo il tasto diminuisce il
valore impostato.
3 TASTI RISERVATI ALL’INSTALLATORE (accesso parametri
INST e parametri OEM)
c
CONNESSIONE PER PC . Da usare esclusivamente con
il kit programmazione di SIME e solo da personale
autorizzato. Non collegare altri dispositivi elettronici
(fotocamere, telefoni, mp3 ecc). Servirsi di un
utensile per rimuovere il tappo e reinserirlo dopo
l’uso.
w
ATTENZIONE: Porta di comunicazione sensibile alle
scariche elettrostatiche
. Prima dell’utilizzo, si
consiglia di toccare una superficie metallica messa
a terra per scaricarsi elettrostaticamente.
L
TASTO INFORMAZIONI . Premendo il tasto più volte
scorrono i parametri.
M
TASTO FUNZIONE SPAZZACAMINO . Premendo il tasto
più volte scorrono i parametri.
N
TASTO DIMINUZIONE . Si modificano i valori impostati
di default.
Z
TASTO INCREMENTO . Si modificano i valori impostati
di default.
4 BARRA LUMINOSA
Azzurra = Funzionamento.
Rossa = Anomalia di funzionamento.
5 OROLOGIO PROGRAMMATORE (opzionale)
Orologio meccanico (cod. 8092228) o digitale (cod. 8092229) per
programmazione riscaldamento/sanitario.

7
IT
1.2 Messa in funzione
1.2.1 Verifiche preliminari
La prima messa in servizio della caldaia ALU HE deve essere
effettuata da Personale Professionalmente Qualificato,
dopodiché la caldaia potrà funzionare automaticamente. Si potrà
però presentare la necessità, per il Responsabile dell'Impianto,
di rimettere in funzione l’apparecchio autonomamente, dopo
averlo spento, senza coinvolgere il proprio tecnico; ad esempio
dopo un periodo di vacanza.
In questi casi dovrà essere verificato, preliminarmente, che
i rubinetti di intercettazione del combustibile e dell'impianto
idrico siano aperti.
1.2.2 Accensione
Dopo aver effettuato le verifiche preliminari, per mettere in
funzione la caldaia:
– posizionare l'interruttore generale dell'impianto su “ON”
(acceso)
– si illumina la barra azzurra (4) e sul display viene visualizzata
la videata memorizzata dalla scheda elettronica prima dello
spegnimento dell'apparecchio.
Esempio: inverno; temperatura di mandata (40°C); pressione
impianto (1,3 bar).
ON
Fig. 2
Alla richiesta di calore dagli impianti la caldaia esegue
automaticamente:
– le verifiche funzionali
– l'accensione ed inizia il funzionamento automatico.
m
AVVERTENZA
– Quando il display non è retroilluminato (spento) la
prima pressione di ogni tasto funzionale serve per
retroilluminarlo (accenderlo).
– Per fermare manualmente la caldaia premere il
tasto T.
– Il display visualizzerà la seguente schermata.
1.3 Regolazione della temperatura di mandata
Il Pannello comandi delle caldaie ALU HE permette di regolare,
manualmente, la temperatura di mandata su due livelli di
temperatura scegliendo quelli ottimali per gli impianti gestiti
(es. 80°C e 50°C).
Per regolare la temperatura di mandata sul primo livello dei
due:
– premere il tasto X(2 volte se il display non è retroilluminato).
Sul display sarà visualizzato il simbolo u
– premere i tasti Jo Qfino a visualizzare il valore desiderato
(es. 80°C)
– premere nuovamente il tasto X. Sul display sarà visualizzato
il simbolo x
– premere i tasti Jo Qfino a visualizzare il valore desiderato
(es. 50°C)
Una volta terminate le impostazioni, per ritornare alla videata di
partenza premere il tasto Xo attendere 60 secondi circa senza
toccare alcun tasto.
1.4 Malfunzionamenti
In caso di guasto/anomalia di funzionamento il display visualizza
la scritta
“ALL” , il numero dell’allarme e la barra luminosa (4)
diventa rossa.
Esempio: “ALL 02” (Anomalia Bassa Pressione Impianto:
inferiore a 0,8 bar).
NOTA: nel caso di “ALL 02” , può essere effettuato il reintegro
dell'impianto, a freddo, senza togliere l'alimentazione elettrica
per poter vedere quando la pressione raggiunge il valore
giusto (1-1,5 bar). La segnalazione scompare al ripristino delle
condizioni normali e la caldaia riparte automaticamente.

8
IT
In tutti gli altri casi di anomalia, prima di riparare il guasto, è
consigliato, cautelativamente di:
– togliere alimentazione elettrica all’apparecchio posizionando
l’interruttore generale dell’impianto su “OFF” (spento)
– chiudere il rubinetto di intercettazione del combustibile.
OFF
Fig. 3
NOTA: Quando sul display, oltre all'indicazione di “ALL ...” sul
dispay è presente anche il simbolo
h
, dopo aver riparato il
guasto, è necessario premere il tasto
Y
, per circa 3 secondi, e
poi rilasciarlo. La caldaia riparte normalmente.
1.5 Codici anomalie / guasti
Se durante il funzionamento della caldaia si verificherà
un'anomalia/guasto il display visualizzerà la scritta
“ALL”
seguita dal codice anomalia e la barra luminosa (4) diventerà
rossa.
Le possibili eventuali anomalie sono riportate di seguito.
Visualizzazione sul
display Tipo di anomalia o guasto
Anomalia pressostato aria
Bassa pressione acqua nell’impianto (< 0,8
bar)
Alta pressione acqua impianto (> 5,8 bar)
Anomalia sonda di mandata caldaia
Anomalia blocco fiamma
Intervento del termostato di sicurezza
oppure intervento del pressostato sifone per
occlusione del sifone
Visualizzazione sul
display Tipo di anomalia o guasto
Anomalia fiamma parassita
Mancanza circolazione acqua impianto
primario
Anomalia sonda ausiliaria
Intervento sonda fumi
Anomalia sonda fumi
Anomalia del ventilatore
Intervento termostato di sicurezza zona
miscelata
Anomalia sonda di mandata zona miscelata
Anomalia sonda di ritorno
Anomalia sonda esterna (indicazione
lampeggiante)
NOTA: Nel caso si verifichi una delle anomalie sopra elencate
premere il tasto
T
per mettere in sosta la caldaia e contattare
il Personale Tecnico Abilitato.

9
IT
1.6 Collegamento comando remoto SIME
(accessorio opzionale)
La caldaia è predisposta per il collegamento a un comando
remoto
SIME . Il display della caldaia, quando è collegato il
comando remoto, visualizza:
Per il montaggio e l’uso del comando remoto, seguire le
istruzioni fornite con il dispositivo.
2 MANUTENZIONE
2.1 Regolamentazioni
Per un funzionamento efficiente e regolare dell'apparecchio
è consigliabile che il Responsabile dell'impianto incarichi un
Tecnico Professionalmente Qualificato affinché provveda, con
periodicità
ANNUALE , alla sua manutenzione.
m
AVVERTENZA
Leoperazionidimanutenzionedevonoessereeffettuate
SOLO da Personale Professionalmente Qualificato che
segua quanto riportato nella parte ISTRUZIONI PER
L’INSTALLAZIONE E LA MANUTENZIONE.
2.2 Pulizia esterna
2.2.1 Pulizia della mantellatura
Per la pulizia della mantellatura usare un panno inumidito con
acqua e sapone o con acqua e alcool nel caso di macchie tenaci.
d
È VIETATO
usare prodotti abrasivi.
3 SMALTIMENTO
3.1 Smaltimento dell’apparecchio (Direttiva
Europea 2002/96/CE)
L’apparecchio, giunto alla fine della sua vita di utilizzazione,
DEVE ESSERE SMALTITO IN MODO DIFFERENZIATO, come
previsto dalla Legislazione Vigente.
Può essere consegnato ai centri di raccolta differenziata, se
esistenti, oppure ai rivenditori che forniscono questo servizio.
Lo smaltimento differenziato evita potenziali danni all’ambiente
e alla salute. Permette inoltre di recuperare molti materiali
riciclabili, con un importante risparmio economico ed
energetico.
d
È VIETATO
smaltire il prodotto assieme ai rifiuti urbani.

10
IT

11
IT
DESCRIZIONE DELL'APPARECCHIO
INDICE
4 DESCRIZIONE DELL'APPARECCHIO 12
4.1 Caratteristiche.................................12
4.1.1 Logiche di funzionamento .............. 12
4.1.2 Acqua Calda Sanitaria (A.C.S.)........... 12
4.2 Dispositivi di controllo e sicurezza.................13

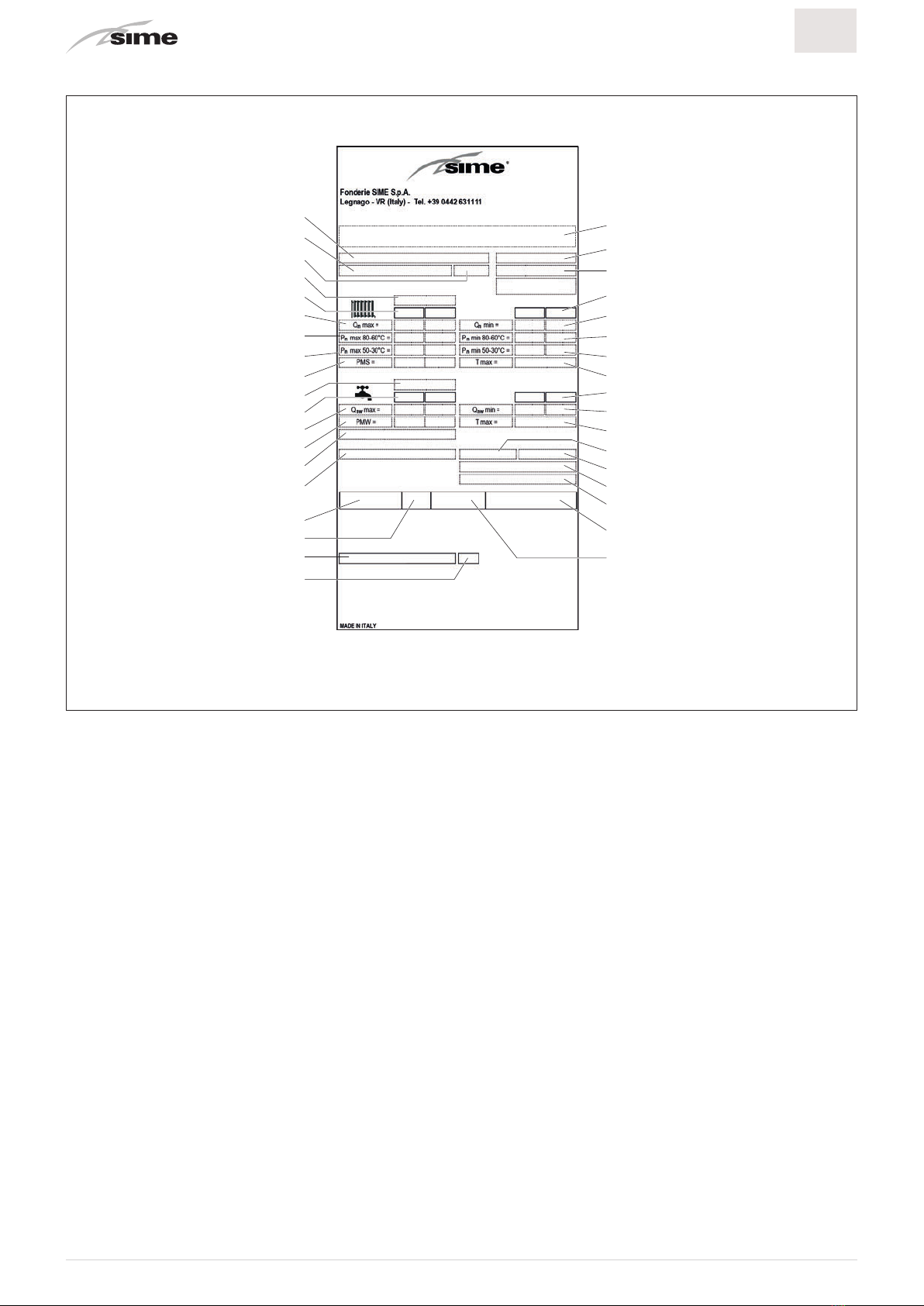

4.3 Identificazione .................................13

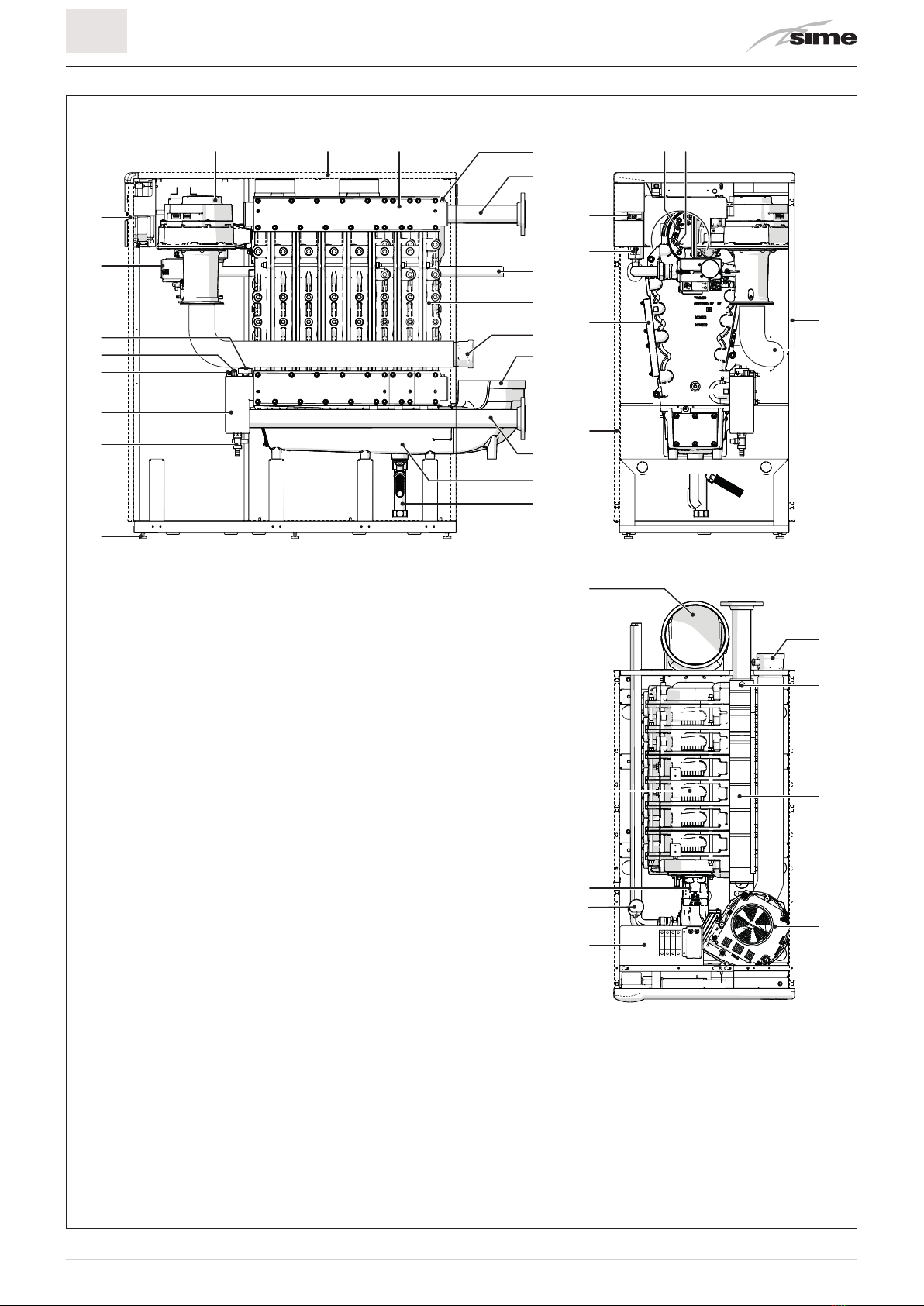

4.3.1 Targa tecnica......................... 14
4.4 Struttura......................................15
4.5 Caratteristiche tecniche .........................16

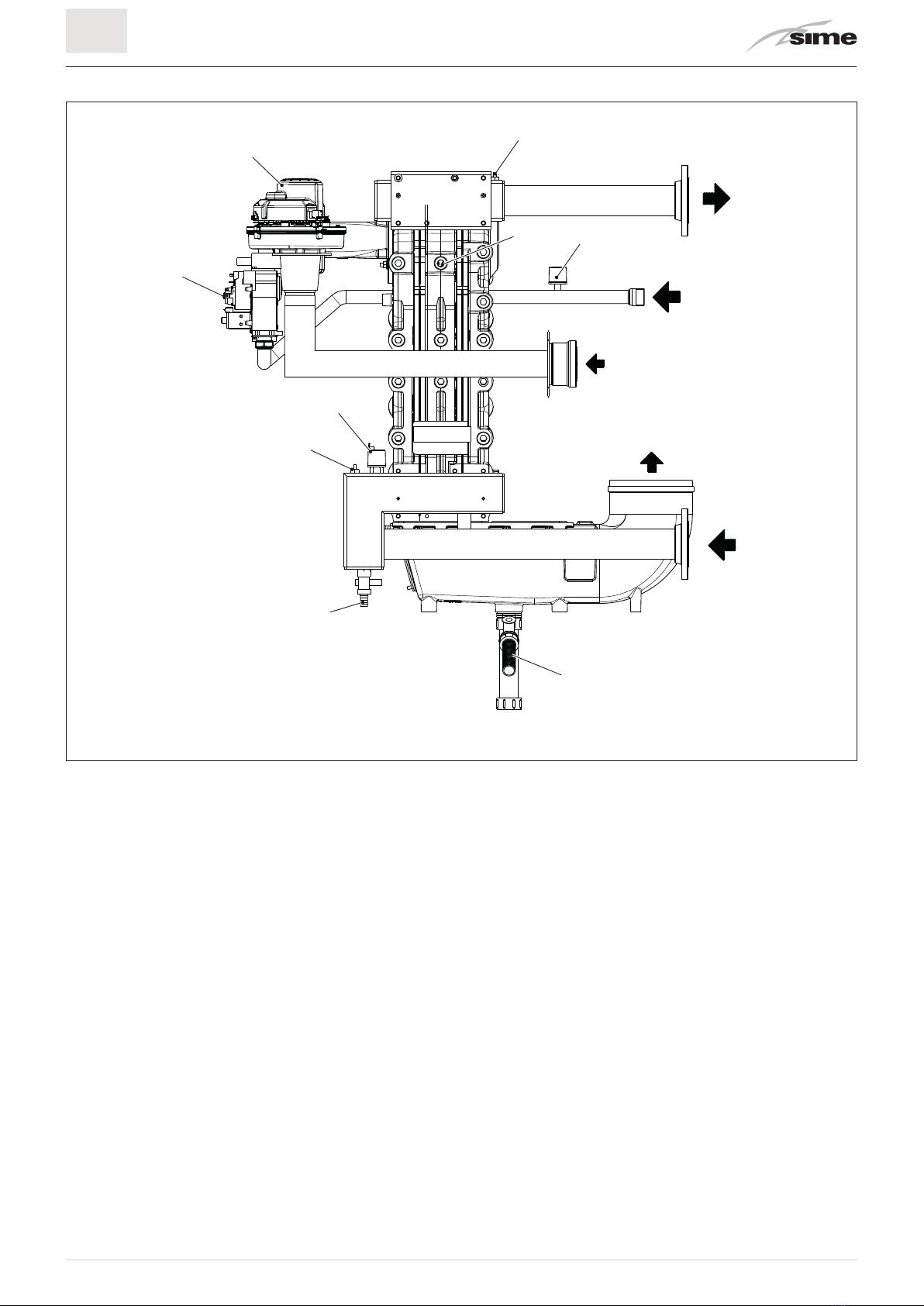

4.6 Circuito idraulico di principio .....................17
4.7 Sonde ........................................18
4.8 Portata d'acqua minima .........................18
4.9 Perdite di carico................................18
4.10 Pannello comandi ..............................19

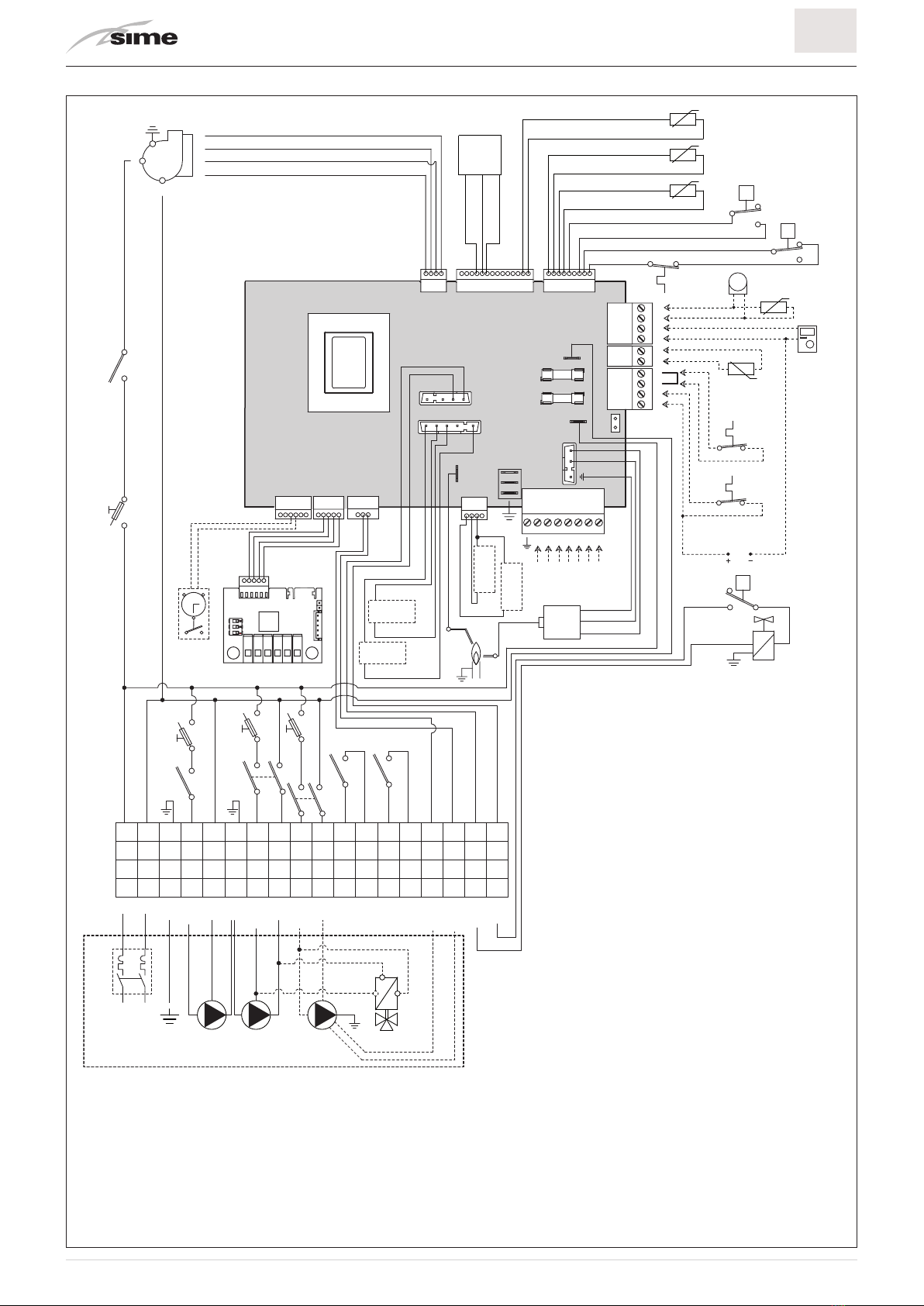

4.11 Schema elettrico ...............................20
4.11.1 Schedino RS 485 ...................... 21

12
IT
4 DESCRIZIONE DELL'APPARECCHIO
4.1 Caratteristiche
Le caldaie in alluminio ALU HE sono generatori di calore, a
condensazione, progettati per il riscaldamento di ambienti e per
la produzione di acqua calda sanitaria, se in impianto è previsto
un bollitore ad accumulo. Sono costituiti da:
– un corpo in alluminio, a basso contenuto d’acqua e ad
elevata superficie di scambio, per massimizzare l’efficienza
energetica e i rendimenti termici
– un bruciatore a microfiamme, in acciaio inox e a
premiscelazione totale, che permette di ottenere elevati
rapporti di modulazione, stabilità di combustione e basse
emissioni inquinanti (Classe NOx = 6)
– un ventilatore, a velocità variabile necessario per la
modulazione e la miscelazione aria/gas
– un circuito di combustione, che può essere di “tipo C” (stagno)
o di “tipo B” (aperto), rispetto all’ambiente in cui è installata
la caldaia, in base alla configurazione dello scarico fumi
adottata in installazione
– un pannello di comando/controllo, che se corredato di
sonda esterna, permette di regolare la temperatura di
mandata in base alla temperatura esterna (funzionamento
a temperatura scorrevole). La caldaia fornisce così solo il
calore effettivamente necessario all’Utenza evitando sprechi
di energia e relativi costi. In caso di malfunzionamenti o
guasti vengono visualizzati i codici di errore specifici che
semplificano il lavoro del Servizio Tecnico.
In progettazione sono state adottate soluzioni per:
– ottenere una miscelazione aria/gas costantemente ottimale
– ridurre le dispersioni termiche
– incrementare la silenziosità.
Le caldaie
Sime ALU HE possono essere collegate a controlli 0-10
V DC, a una sonda ausiliaria e ai comandi remoti
Sime Home o
Sime Home Plus . Possono gestire impianti diretti oppure impianti
diretti e due impianti miscelati (o due gruppi di impianti miscelati
collegati in parallelo), se vengono installati i kit opzionali "kit
mix 1-codice 8092275" e "kit mix 2-codice 8092276 ". Può essere
installato anche un impianto solare utilizzando il "kit solare-
codice 8092277". Tutti i kit sono accessori opzionali da ordinare
separatamente. Dopo ogni arresto, automatico o manuale,
vengono effettuate la post ventilazione e la post circolazione. In
impianto è consigliato prevedere il "gruppo INAIL", obbligatorio
SOLO per l’Italia, e uno scambiatore a piastre oppure separatore
idraulico in base alle caratteristiche impiantistiche.
Sime ALU HE sono dotate inoltre delle seguenti funzioni:
– funzione antigelo che si attiva automaticamente se la
temperatura dell’acqua in caldaia scende al di sotto del valore
impostato al parametro "PAR 35" e se la temperatura esterna
scende al di sotto del valore impostato al parametro "PAR 36"
– funzione antibloccaggio della pompa e dell'eventuale valvola
deviatrice, che si attiva automaticamente ogni 24 ore se non ci
sono state richieste di calore
– funzione spazzacamino che dura 15 minuti e facilita il compito
del personale qualificato per la misura dei parametri e del
rendimento di combustione
– funzione antilegionella quando è utilizzato un bollitore ad
accumulo
– regolazione automatica della potenza di accensione e di
quella massima riscaldamento. Le potenze sono gestite
automaticamente dalla scheda elettronica per assicurare la
massima flessibilità d'utilizzo degli impianti
– funzione smaltimento
– funzione asciugatura massetto, per mantenere il pavimento
ad un profilo di temperatura predefinito con l'ausilio della
valvola miscelatrice
– funzione "Correzione Valore Sonda Esterna".
4.1.1 Logiche di funzionamento
All’attivazione dell’interruttore generale la caldaia viene
alimentata elettricamente. La barra azzurra (4), del pannello di
comando, si illumina. Sul display viene visualizzata la corretta
rappresentazione dei simboli, l’indicazione “- -“ e il valore della
pressione dell’impianto. Per mettere in stato di accensione o
spegnimento la caldaia deve essere premuto il tasto Tquindi
il tasto Vper selezionare la “modalità INVERNO" oppure il tasto
Uper selezionare la “modalità ESTATE". Il display visualizza il
valore della sonda di mandata rilevata in quel momento.
m
AVVERTENZA
Quando il display non e retroilluminato (spento) la
prima pressione di ogni tasto funzionale serve per
retroilluminarlo (accenderlo); la seconda pressione
per eseguire il comando.
Alla richiesta di calore dagli impianti o dal bollitore, se
presente, il pannello di comando esegue automaticamente le
verifiche funzionali, alimenta elettricamente la valvola gas ed il
trasformatore di accensione per accendere la fiamma. Inizia così
il funzionamento automatico della caldaia. Quando la richiesta
di calore è soddisfatta si spegne la fiamma, ma il ventilatore
e la pompa di circolazione rimangono in funzionamento per
effettuare la post-ventilazione e la post-circolazione al termine
delle quali si arrestano in attesa della successiva richiesta di
calore.
4.1.2 Acqua Calda Sanitaria (A.C.S.)
La produzione di acqua calda sanitaria è possibile se l'impianto
prevede un circuito sanitario con un bollitore ad accumulo.
L'impianto sanitario può essere realizzato sia a monte o a
valle del disgiuntore idraulico. La scelta di tutti i componenti
e i dispositivi degli impianti sono di competenza e a carico
dell'azienda installatrice.
m
AVVERTENZA
La scelta di tutti i componenti e i dispositivi degli
impianti sono di competenza e a carico dell'azienda
installatrice.

13
IT
4.2 Dispositivi di controllo e sicurezza
Le caldaie ALU HE sono dotate dei seguenti dispositivi di
controllo e sicurezza:
– termostato di sicurezza termica 98 °C a riarmo automatico
– trasduttore pressione acqua impianto
– sonda di mandata
– sonda di ritorno
– sonda fumi
– pressostato aria
– pressostato sifone.
d
È VIETATO
mettere in servizio l'apparecchio con i dispositivi di
sicurezza non funzionanti o manomessi.
a
ATTENZIONE
La sostituzione dei dispositivi di sicurezza deve
essere effettuata esclusivamente da personale
professionalmente qualificato utilizzando solamente
componenti originali
Sime .
4.3 Identificazione
Le caldaie ALU HE sono identificabili attraverso:
1 Etichetta imballo: è posizionata all’esterno della confezione
e riporta il codice, il numero di matricola della caldaia e il
codice a barre
2 Targa Tecnica: è posizionata all’interno del pannello
anteriore della caldaia e riporta i dati tecnici, prestazionali
dell’apparecchio e quanto richiesto dalla Legislazione in
Vigore.
2
1
2
1
ALU HE
Fig. 4
LEGENDA:
1 Etichetta imballo
2 Targa Tecnica Caldaia

14
IT
4.3.1 Targa tecnica
CODICE
TIPO DI APPARECCHIO
TEMPERATURA MAX ESERCIZIO
POTENZA UTILE MIN (50-30°C)
TEMPERATURA MAX SANITARIO
PORTATA TERMICA MIN
POTENZA UTILE MIN (80-60°C)
CLASSIFICAZIONE APPARECCHIO
TIPO GAS
PRESSIONI DI ALIMENTAZIONE
PORTATA TERMICA MIN
CLASSE NOx
CODICE GAS COUNCIL NUMBER (UK)
CERTIFICAZIONE WRAS (UK)
GRADO DI PROTEZIONE ELETTRICA
N° PIN
ANNO DI COSTRUZIONE
NUMERO DI SERIE
NOME
POTENZA UTILE MAX (50-30°C)
PRESSIONE MAX DI ESERCIZIO
POTENZA UTILE MAX (80-60°C)
PORTATA TERMICA MAX
CONTENUTO D'ACQUA IN CALDAIA
TIPO GAS TIPO GAS
TIPO GAS
TIPOLOGIA GAS
PORTATA SPECIFICA
PRESSIONE MAX DI ESERCIZIO
ALIMENTAZIONE ELETTRICA
POTENZA MASSIMA ASSORBITA
PORTATA TERMICA MAX
PAESI DI DESTINAZIONE
TRASFORMAZIONE GAS
CATEGORIA APPARECCHIO
CASELLA PER MARCATURA
IN CASO DI TRASFORMAZIONE GAS
CONTENUTO A.C.S.
Fig. 5
m
AVVERTENZA
La manomissione, l’asportazione, la mancanza delle targhette di identificazione o quant’altro non permetta la sicura
identificazione del prodotto, rende difficoltosa qualsiasi operazione di installazione e manutenzione.

15
IT
4.4 Struttura
1
2
3
4
5
6
7
8
22
21
23
24
24
27
22
14
12
28
9
10
11
12
13
15
18 26251920 17
16
14
13
20
18
17
13
1 Pannello anteriore
2 Valvola gas
3 Trasduttore di pressione
4 Attacco manometro
5 Sonda ritorno
6 Collettore ritorno impianto
7 Rubinetto scarico caldaia
8 Piedino
9 Sifone scarico condensa
10 Vasca raccolta condensa
11 Ritorno caldaia
12 Attacco scarico fumi
13 Aspirazione aria comburente
14 Corpo caldaia
15 Tubo adduzione gas
16 Mandata caldaia
17 Sonda di mandata
18 Collettore mandata impianto
19 Pannello superiore
20 Ventilatore
21 Quadro comandi
22 Pressostato gas minima
23 Portine ispezione e pulizia
24 Pannelli laterali
25 Gruppo elettrodi accensione
26 Elettrodo rilevazione fiamma
27 Bruciatore
28 Morsettiera collegamenti elettrici
Fig. 6

16
IT
4.5 Caratteristiche tecniche
DESCRIZIONE
ALU HE
80 116 160 200 240 280
CERTIFICAZIONE
Paesi di destinazione AT - CH - CZ - ES - GB - GR - IE - PT - SI - SK - IT - LT - DK
EE - FI - LV - NO - SE - BE - CY NL - HU
Combustibile G20 / G31 G20
Numero PIN 1312CS6214
Categoria II2H3P I2H
Classificazione apparecchio B23P - C43 - C53 - C63 - C83
Classe NO
x (*) 6 (< 56 mg/kWh)
PRESTAZIONI RISCALDAMENTO
PORTATA TERMICA (**)
Portata nominale (Q
n max) kW 80 115,5 160 200 240 280
Portata minima (Q
n min) G20 / G31 kW 20 / 20 21 / 28,8 32 / 32 40 / 50 48 62
POTENZA TERMICA
Potenza utile nominale (80-60°C) (P
n max) kW 77,8 112,3 156,1 195,7 234,4 275,4
Potenza utile nominale (50-30°C) (P
n max) kW 83,8 122 168,2 208,6 251,8 295,3
Potenza utile minima G20 (80-60°C) (P
n min) kW 19,2 20,1 30,6 37,8 46,5 60,4
Potenza utile minima G20 (50-30°C) (P
n min) kW 21,6 22,8 34,3 42,5 52 66,0
Potenza utile minima G31 (80-60°C) (P
n min) kW 19,2 27,5 30,5 47,2 - -
Potenza utile minima G31 (50-30°C) (P
n min) kW 21,6 31,2 34,2 53,1 - -
RENDIMENTI
Rendimento utile Max (80-60°C) %97,3 97,2 97,5 97,8 97,7 98,3
Rendimento utile min (80-60°C) %95,9 95,6 95,6 94,4 96,8 97,4
Rendimento utile Max (50-30°C) %104,7 105,6 105,1 104,3 104,9 105,4
Rendimento utile min (50-30°C) %108,2 108,5 107,1 106,2 108,4 106,4
Rendimento utile 30% del carico (40-30°C) %106,9 107,5 106,8 107,3 107,5 107,1
Perdite all'arresto a 50°C W251 276 301 327 352 377
PRESTAZIONI ENERGETICHE
RISCALDAMENTO
Classe efficienza energetica stagionale riscaldamento AAAAAA
Efficienza energetica stagionale riscaldamento %91,0 91,9 91,4 91,8 91,9 91,6
DATI ELETTRICI
Tensione di alimentazione V230
Frequenza Hz 50
Potenza elettrica assorbita (Q
n max) W211 263 230 360 408 438
Potenza elettrica assorbita a (Q
n min)30% W41 25 24 50 52 165
Potenza elettrica assorbita in stand-by W666666
Grado di protezione elettrica IP XOD
DATI COMBUSTIONE
Temperatura fumi a portata Max/Min (80-60°C) °C 66 / 57 65,1 / 56 61,9 / 58,1 69,6 / 58,1 70,7 / 58,3 69,2 / 61,5
Temperatura fumi a portata Max/Min (50-30°C) °C 51 / 32 46,4 / 30,4 52,3 / 34,5 50,6 / 31,0 50,2 / 30,3 49,6 / 35,9
Portata massica fumi Max/Min g/s 37,6 / 9,6 54,3 / 10,1 75,2 / 15,3 94,0 / 19,2 112,8 / 23 129,2 / 30
CO
2 a portata Max/Min (G20) %9,3 / 9,1 9,3 / 9,1 9,3 / 9,1 9,3 / 9,1 9,3 / 9,1 9,5 / 9,0
CO
2 a portata Max/Min (G31) %10,6 / 10,3 10,6 / 10,3 10,5 / 10,3 10,0 / 9,7 - -
NOx misurato mg/kWh 56 52 54 44 37 41
UGELLI  GAS
Consumo gas a portata Max/Min (G20) m
3
/h 8,28 / 2,08 12,08 / 2,21 17,01 / 3,38 21,16 / 4,23 25,39 / 5,08 29,6 / 6,55
Consumo gas a portata Max/Min (G31) kg/h 6.25 / 1,55 8,98 / 2,19 12,41 / 3,14 15,55 / 3,8 - -
Pressione alimentazione gas (G20/G31) mbar 20 / 37 20 / 37 20 / 37 20 / 37 20 20
kPa 2 / 3,7 2 / 3,7 2 / 3,7 2 / 3,7 2 2
TEMPERATURE  PRESSIONI
Temperatura Max esercizio (T max) °C 85
Campo regolazione riscaldamento °C 20÷80
Pressione Min/Max esercizio bar 0,8 / 6
kPa 80 / 600
Contenuto d'acqua in caldaia l12,5 15,3 18,0 22,9 25,6 28,4
Perdita di carico lato acqua t nom (20°C) mbar 65 80 80 90 90 100
t Max / Potenza Min/Max °C 35 / 25 35 / 25 35 / 25 35 / 25 35 / 25 35 / 25
Portata acqua t 20°C (nominale) m
3
/h 3,34 4,83 6,67 8,41 10,08 11,84
Portata acqua t 10°C m
3
/h 6,69 9,66 13,34 16,82 20,16 23,7
(*) Classe NOx secondo UNI EN 15502-1:2015
(**) Portata termica calcolata utilizzando il potere calorifico inferiore (Hi)
G20 Hi. 9,45 kW/m
3
(15°C, 1013 mbar) - G31 Hi. 12,87 kW/kg (15°C, 1013 mbar)

17
IT
4.6 Circuito idraulico di principio
1
8
7
Sc
R
G
M
6
5
3
2
4
9
Fig. 7
LEGENDA:
M Mandata caldaia
R Ritorno caldaia
G Alimentazione gas
Sc Scarico condensa
1 Sonda di mandata
2 Ventilatore
3 Valvola gas
4 Trasduttore pressione acqua
5 Sonda ritorno
6 Rubinetto scarico caldaia
7 Sifone scarico condensa
8 Pressostato gas di minima
9 Termostato sicurezza

18
IT
4.7 Sonde
Le sonde installate hanno le seguenti caratteristiche:
– sonde mandata caldaia, ritorno caldaia, fumi, NTC R25°C;
10kΩ β25°-85°C: 3435
– sonda sanitario NTC R25°C; 10kΩ β25°-85°C: 3435 (accessorio
opzionale)
– sonda esterna NTC R25°C; 10kΩ β25°-85°C: 3435
TR
0°C 1°C 2°C 3°C 4°C 5°C 6°C 7°C 8°C 9°C
Resistenza R (
Ω)
0°C 27279
17959
12090
8313
5828
4161
3021
2229
1669
1266
973
26135
17245
11634
8016
5630
4026
2928
2164
1622
1232
25044
16563
11199
7731
5440
3897
2839
2101
1577
1199
24004
15912
10781
7458
5258
3773
2753
2040
1534
1168
23014
15289
10382
7196
5082
3653
2669
1982
1491
1137
22069
14694
9999
6944
4913
3538
2589
1925
1451
1108
21168
14126
9633
6702
4751
3426
2512
1870
1411
1079
20309
13582
9281
6470
4595
3319
2437
1817
1373
1051
19489
13062
8945
6247
4444
3216
2365
1766
1336
1024
18706
12565
8622
6033
4300
3116
2296
1717
1300
998
10°C
20°C
30°C
40°C
50°C
60°C
70°C
80°C
90°C
100°C
Corrispondenza Temperatura Rilevata/Resistenza
Esempi di lettura:
TR=75°C → R=1925Ω
TR=80°C → R=1669Ω.
4.8 Portata d'acqua minima
Per proteggere lo scambiatore di calore dal surriscaldamento, è
necessario mantenere una sufficiente portata d'acqua.
Nella tabella riportata sotto troverete la portata d'acqua minima
necessaria per ogni caldaia.
DESCRIZIONE
ALU HE
80 116 160 200 240 280
Portata d'acqua
massima m
3
/h 2,7 4,1 5,5 6,9 8,2 9,6
Portata d'acqua
minima m
3
/h 0,5 0,55 0,7 1,1 1,2 1,3
4.9 Perdite di carico
Nel grafico sono riportate le curve delle perdite di carico delle
caldaie, necessarie per scegliere correttamente la pompa di
circolazione.
PERDITE DI CARICO (mbar)
0
100
120
80
60
40
20
0
1 2 3 4 5 6 7 8 9 10
140
116
80
160
200 240
280
PORTATA (m
3
/h)
Fig. 8
m
AVVERTENZE
– Il mancato rispetto delle portate d’acqua
consigliate potrebbe causare malfunzionamenti
dell’apparecchio.
– Al primo avviamento è utile controllare la rotazione
dell’albero delle pompe.
– È VIETATO far funzionare le pompe senz’acqua.
– Le pompe scelte devono avere un assorbimento
adeguato al fusibile installato nel quadro elettrico
(4AT).

19
IT
4.10 Pannello comandi
Il Pannello comandi permette a tutti gli operatori di effettuare
tutte le regolazioni necessarie alla gestione delle caldaie
Sime
ALU HE e degli impianti collegati.
3
1
2
4
5
Fig. 9
1 DESCRIZIONE ICONE DEL DISPLAY
l
ICONA MODALITÀ ESTATE .
n
ICONA MODALITÀ INVERNO .
r
ICONA MODALITÀ SANITARIO .
u
ICONA MODALITÀ RISCALDAMENTO .
v
SCALA GRADUATA DI POTENZA . I segmenti della
barra si illuminano in proporzione alla potenza
erogata dalla caldaia.
f
ICONA FUNZIONAMENTO BRUCIATORE E BLOCCO .
h
ICONA NECESSITÀ DI RESET .
z
ICONA FUNZIONE SPAZZACAMINO .
i
DIGIT SECONDARI . La caldaia visualizza il valore di
pressione dell’impianto.
j
DIGIT PRINCIPALI . La caldaia visualizza i valori
impostati, lo stato di anomalia e la temperatura
esterna.
E
ICONA PRESENZA FONTI INTEGRATIVE .
2 DESCRIZIONE DEI COMANDI
T
TASTO DI FUNZIONE ON/OFF .
ON = Caldaia alimentata elettricamente.
OFF = Caldaia alimentata elettricamente ma non
disponibile per il funzionamento. Sono comunque
attive le funzioni di protezione.
U
TASTO MODALITÀ ESTATE . Premendo il tasto la
caldaia funziona solo su richiesta acqua sanitaria
(funzione non disponibile) .
V
TASTO MODALITÀ INVERNO . Premendo il tasto caldaia
funziona in riscaldamento e sanitario.
W
TASTO SET SANITARIO . Premendo il tasto si visualizza
il valore della temperatura dell’acqua sanitaria
(funzione non disponibile) .
X
TASTO SET RISCALDAMENTO . Con la prima pressione
del tasto si visualizza il valore della temperatura del
circuito riscaldamento 1. Con la seconda pressione
del tasto il valore della temperatura del circuito
riscaldamento 2. Con la terza pressione del tasto il
valore della temperatura del circuito riscaldamento
3 (impianto tre zone).
Y
TASTO RESET . Permette di ripristinare il
funzionamento dopo un’anomalia di funzionamento.
J
TASTO INCREMENTO . Premendo il tasto aumenta il
valore impostato.
Q
TASTO DIMINUZIONE . Premendo il tasto diminuisce il
valore impostato.
3 TASTI RISERVATI ALL’INSTALLATORE (accesso parametri
INST e parametri OEM)
c
CONNESSIONE PER PC . Da usare esclusivamente con
il kit programmazione di SIME e solo da personale
autorizzato. Non collegare altri dispositivi elettronici
(fotocamere, telefoni, mp3 ecc). Servirsi di un
utensile per rimuovere il tappo e reinserirlo dopo
l’uso.
w
ATTENZIONE: Porta di comunicazione sensibile alle
scariche elettrostatiche
. Prima dell’utilizzo, si
consiglia di toccare una superficie metallica messa
a terra per scaricarsi elettrostaticamente.
L
TASTO INFORMAZIONI . Premendo il tasto più volte
scorrono i parametri.
M
TASTO FUNZIONE SPAZZACAMINO . Premendo il tasto
più volte scorrono i parametri.
N
TASTO DIMINUZIONE . Si modificano i valori impostati
di default.
Z
TASTO INCREMENTO . Si modificano i valori impostati
di default.
4 BARRA LUMINOSA
Azzurra = Funzionamento.
Rossa = Anomalia di funzionamento.
5 OROLOGIO PROGRAMMATORE (opzionale)
Orologio meccanico (cod. 8092228) o digitale (cod. 8092229) per
programmazione riscaldamento/sanitario.

20
IT
4.11 Schema elettrico
5
4
N
L 2
1
BLU
NERO
BLU MARRONE
VERDE
ROSSO
CD. 63228900
ROSSO
ARANCIO
VERDE
TPA
5V GND OUT
QU4
V
MARRONE
NERO
MARRONE
BLU
BLU
CN1 CN2 CN3
CN4
CN5
CN6
CN7
CN9
CN18CN10CN11
CN14
CN13
CN12
32 36 49 50 58 1 1
2
3
4
5
6
7
8
9
10
4
5
N
L
6
7
10
69
64
6972
68
72 1117
20
A21242631 C18
35
F1
JP1
F2
BLU MARRONE
MARRONE
TA1 230V
N
TRA
L
N
PE
Pcp
N
PE
ACS
N2
RISc
N3
SF
SF1
PC
PC1
GND
PWM
ER
MC
PM
EA
AR
VZ
N
AUX
L
AUX
L
VZ
AR
MARRONE
BLU
11121314161617
VERDE
VERDE
SR
SB/SA
NERO
NERO
NERO
BLU
BLU
SF
BLU
BLU
SM
TA1
TA2
0...10VDC
CR
KAVD2
QU1 QU2KAVD1
KAPI
KAEV KAPI
QU3
KAVD2
12345678910 11 12 13 14 15 16 17 18
KAEV
KAEV
KAPI
KAVD1
230 V - 50 Hz Pcp
L N
PM VD
Collegamenti a cura dell’installatore
PB
RS485
MARRONE
EV
BLU
VG1
PM
ROSSO
ROSSO
TS
SPS
VERDE
BLU
APS
Pm
P
P
C
C
NA
NC
NC
NA
P
OP
1
23
45
6
C
NC
NA
SMC
SE
L Linea
N Neutro
Pcp Pompa circuito
primario
PB Pompa bollitore
PM Pompa modulante
circuito primario (*)
VD Valvola deviatrice
PWM-GND Segnale per la pompa
modulante (se presente)
F1-F2 Fusibili (4 AT)
TRA Trasformatore di accensione
V Ventilatore
SMC Sonda mandata cascata
ER Elettrodo rilevazione fiamma
EA Elettrodo accensione
Pm Pressostato gas di minima
EV Elettrovalvola gas
TPA Trasduttore di pressione
SM Sonda mandata
SR Sonda Ritorno
SF Sonda fumi
SB/SA Sonda bollitore o Sonda ausiliaria
JP1 Ponticello selezionatore o 0...10V DC
oppure TA2 (**)
OP Orologio programmatore
SPS Pressostato sifone
SE Sonda Esterna
CR Controllo remoto (alternativo al TA)
TS Termostato sicurezza
TA1-TA2 Termostato Ambiente
TA1 (230V) Termostato Ambiente
VZ Valvola di zona
AR Allarme remoto
AUX Collegamento ausiliario
QU1..QU4 Termofusibili (4 A)
KAPI Relè pompa
KAEV Relè ventilatore
KAVD1 Relè Acqua Calda Sanitaria
KAVD2 Relè riscaldamento
APS Pressostato aria
RS485 Schedino cascata o comunicazione
esterna
(*) La pompa
PM (modulante) può essere installata in alternativa alla pompa Pcp
(**)JP1 inserito = TA2 utilizzabile; 0 ... 10V DC non utilizzabile; JP1 disinserito = TA2 non utilizzabile; 0 ... 10V DC
utilizzabile
Fig. 10
