Sime SOLO 25 EV Manual

Fonderie SIME S.p.A. 6333574 - 07/2023 - R0
Gruppi Termici a gasolio, in ghisa
Cast iron diesel thermal units
MANUALE PER L’USO, L’INSTALLAZIONE E LA MANUTENZIONE
USER, INSTALLATION AND SERVICING INSTRUCTIONS
SOLO 25-35 EV
EN
IT
ISTRUZIONI ORIGINALI  TRANSLATION OF THE ORIGINAL INSTRUCTIONS
Per la consultazione della documentazione visita il nostro sito www.sime.it
To consult the documentation, visit our website www.sime.it

2
IT

3
IT
AVVERTENZE E REGOLE DI SICUREZZA
m
AVVERTENZE
– Dopo aver tolto l’imballo assicurarsi
dell’integrità e della completezza della
fornitura ed in caso di non risponden-
za, rivolgersi all’Agenzia che ha vendu-
to l’apparecchio.
– L’apparecchio deve essere destinato
all’uso previsto da
Sime che non è re-
sponsabile per danni causati a perso-
ne, animali o cose, da errori d’installa-
zione, di regolazione, di manutenzione
e da usi impropri dell’apparecchio.
– In caso di fuoriuscite d’acqua scollega-
re l’apparecchio dalla rete di alimenta-
zione elettrica, chiudere l’alimentazio-
ne idrica e avvisare, con sollecitudine,
personale professionalmente qualifi-
cato.
– Verificare periodicamente che la pres-
sione di esercizio dell’impianto idrau-
lico, a freddo, sia di
1-1,2 bar . In caso
contrario effettuare il reintegro o con-
tattare personale professionalmente
qualificato.
– Il non utilizzo dell’apparecchio, per un
lungo periodo, comporta l’effettuazio-
ne almeno delle seguenti operazioni:
-
posizionare l’interruttore generale
dell’impianto su “OFF-spento”;
- chiudere i rubinetti del combustibile e
dell’acqua dell’impianto idrico.
– Allo scopo di assicurare un'efficienza
ottimale dell'apparecchio Sime consi-
glia di effettuarne, con periodicità AN-
NUALE
, il controllo/manutenzione.
m
AVVERTENZE
– È consigliato che tutti gli operatori leg-
gano con attenzione questo manuale
così da poter utilizzare l'apparecchio in
modo razionale e sicuro.
–
Questo manuale è parte integrante
dell'apparecchio. Deve quindi essere
conservato con cura per sue consul-
tazioni future e deve sempre accom-
pagnarlo anche in caso sia ceduto ad
altro Proprietario o Utente o sia instal-
lato su un altro impianto.
–
L’installazione e la manutenzione
dell'apparecchio devono essere effet-
tuate da impresa abilitata o da perso-
nale professionalmente qualificato se-
condo le indicazioni riportate in questo
manuale e che, a fine lavoro, rilasci una
dichiarazione di conformità alle Norme
Tecniche e alla Legislazione, nazionale
e locale, in vigore nel paese di utilizzo
dell'apparecchio.
–
L'eventuale riparazione dell'apparecchio
dovrà essere effettuata solamente da
personale professionalmente quali-
ficato, utilizzando esclusivamente ri-
cambi originali. Il mancato rispetto di
quanto indicato può compromettere la
sicurezza dell'apparecchio e l'imme-
diato decadimento della garanzia.
–
Fonderie SIME S.p.A. si riserva di va-
riare in qualunque momento e senza
preavviso i propri prodotti nell’intento
di migliorarli senza pregiudicarne le
caratteristiche essenziali. Tutte le il-
lustrazioni grafiche e/o foto presenti
in questo documento possono essere
rappresentate con accessori opziona-
li che variano in funzione del paese di
utilizzo dell’apparecchiatura.

4
IT
DIVIETI
d
È VIETATO
– L’uso dell’apparecchio ai bambini di
età inferiore a 8 anni. L’apparecchio
può essere utilizzato da bambini di età
non inferiore a 8 anni e da persone con
ridotte capacità fisiche, sensoriali o
mentali, o prive di esperienza o della
necessaria conoscenza, purché sotto
sorveglianza oppure dopo che le stes-
se abbiano ricevuto istruzioni relative
all’uso sicuro dell’apparecchio e alla
comprensione dei pericoli ad esso ine-
renti.
– Che i bambini giochino con l’apparec-
chio.
–Che la pulizia e la manutenzione de-
stinata ad essere effettuata dall’utiliz-
zatore sia effettuata da bambini senza
sorveglianza.
–Azionare dispositivi o apparecchi elet-
trici quali interruttori, elettrodomesti-
ci, ecc. se si avverte odore di combu-
stibile o di incombusti. In questo caso:
-
aerare il locale aprendo porte e fine-
stre;
- chiudere il dispositivo d’intercettazio-
ne combustibile;
- fare intervenire con sollecitudine per-
sonale professionalmente qualificato.
– Toccare l'apparecchio se si è a piedi
nudi e con parti del corpo bagnate.
– Qualsiasi intervento tecnico o di pulizia
prima di aver scollegato l'apparecchio
dalla rete di alimentazione elettrica,
posizionando l’interruttore generale
dell’impianto su “OFF-spento”, e aver
chiuso l'alimentazione del combustibi-
le e dell'acqua dell'impianto idraulico.
d
È VIETATO
– Modificare i dispositivi di sicurezza o di
regolazione senza l’autorizzazione e le
indicazioni del costruttore dell'appa-
recchio.
– Tappare lo scarico della condensa (se
presente).
– Tirare, staccare, torcere i cavi elettrici,
fuoriuscenti dall'apparecchio, anche
se questo è scollegato dalla rete di ali-
mentazione elettrica.
–Tappare o ridurre dimensionalmente le
aperture di aerazione del locale di in-
stallazione, se presenti.
–Togliere l’alimentazione elettrica e
del combustibile all'apparecchio se
la temperatura esterna può scendere
sotto lo ZERO (pericolo di gelo).
– Lasciare contenitori e sostanze infiam-
mabili nel locale dov’è installato l'ap-
parecchio.
–Disperdere nell’ambiente il materiale
dell’imballo in quanto può essere po-
tenziale fonte di pericolo. Deve quindi
essere smaltito secondo quanto stabi-
lito dalla legislazione in vigore nel pae-
se di utilizzo dell'apparecchio.
– L'uso dell'apparecchio con gasolio
contenente una miscela di biocombu-
stibile maggiore del 10%.

5
IT
Gentile Cliente,
La ringraziamo per aver acquistato il Gruppo Termico
Sime SOLO
EV
, un apparecchio con caratteristiche tecniche e prestazionali
in grado di soddisfare le Sue esigenze di riscaldamento nella
massima sicurezza con costi di esercizio contenuti.
Le suggeriamo di far mettere in funzione, dal Servizio Tecnico di
Assistenza della Sua Zona il suo nuovo apparecchio entro 30gg
dalla data di installazione, così potrà beneficiare, sia della GA-
RANZIA LEGALE sia dell'eventuale ESTENSIONE DI GARANZIA
che Le verrà proposta da detto Servizio Tecnico di Assistenza.
GAMMA
MODELLO CODICE
SOLO 25 EV 8103033
SOLO 35 EV 8103133
CONFORMITÀ
La nostra azienda dichiara che le caldaie SOLO EV sono conformi
ai requisiti essenziali delle seguenti direttive:
– Direttiva Bassa Tensione 2014/35/UE
– Direttiva Compatibilità Elettromagnetica 2014/30/UE
– Direttiva progettazione ecocompatibile 2009/125/CE
– Regolamento (UE) N. 811/2013 - 813/2013
– Direttiva Rendimenti 92/42/CEE
GARANZIA SPECIFICA
I Gruppi Termici SOLO EV godono di una GARANZIA LEGALE e di
un'eventuale ESTENSIONE DI GARANZIA, che le sarà proposta
dal Servizio Tecnico di Assistenza della Sua Zona, e avrà validità
a partire dalla data di convalida da parte del Servizio stesso.
SIMBOLI
a
ATTENZIONE
Per indicare azioni che, se non effettuate correttamen-
te, possono provocare infortuni di origine generica o
possono generare malfunzionamenti o danni materiali
all’apparecchio; richiedono quindi particolare cautela
ed adeguata preparazione.
f
PERICOLO ELETTRICO
Per indicare azioni che, se non effettuate corretta-
mente, possono provocare infortuni di origine elettri-
ca; richiedono quindi particolare cautela e adeguata
preparazione.
d
È VIETATO
Per indicare azioni che NON DEVONO essere eseguite.
m
AVVERTENZA
Per indicare informazioni particolarmente utili e im-
portanti.
STRUTTURA DEL MANUALE
Questo manuale è organizzato nel modo sotto evidenziato.
ISTRUZIONI PER L'USO
INDICE 7
DESCRIZIONE DELL'APPARECCHIO
INDICE 13
ISTRUZIONI PER L'INSTALLAZIONE E
LA MANUTENZIONE
INDICE 25

6
IT

7
IT
ISTRUZIONI PER L'USO
INDICE
1 OPERARE CON IL GRUPPO TERMICO SOLO 25-35 EV 8
1.1 Quadro comandi.................................8
1.2 Verifiche preliminari .............................8
1.3 Accensione.....................................8
1.4 Regolazione della temperatura riscaldamento .......9
1.5 Possibili anomalie ...............................9
1.5.1 Termostato di sicurezza ................. 9
1.5.2 Blocco bruciatore ...................... 9
1.5.3 Bassa pressione impianto (reintegro) ...... 9
1.5.4 Pompa in avaria ...................... 10
2 SPEGNIMENTO 10
2.1 Spegnimento temporaneo .......................10
2.2 Spegnimento per lunghi periodi...................10
3 MANUTENZIONE 11
3.1 Regolamentazioni ..............................11
3.2 Pulizia esterna.................................11
3.2.1 Pulizia della mantellatura .............. 11
4 SMALTIMENTO 11
4.1 Smaltimento dell’apparecchio (Direttiva Europea
2012/19/UE) ...................................11

8
IT
1 OPERARE CON IL GRUPPO TERMICO SOLO 2535 EV

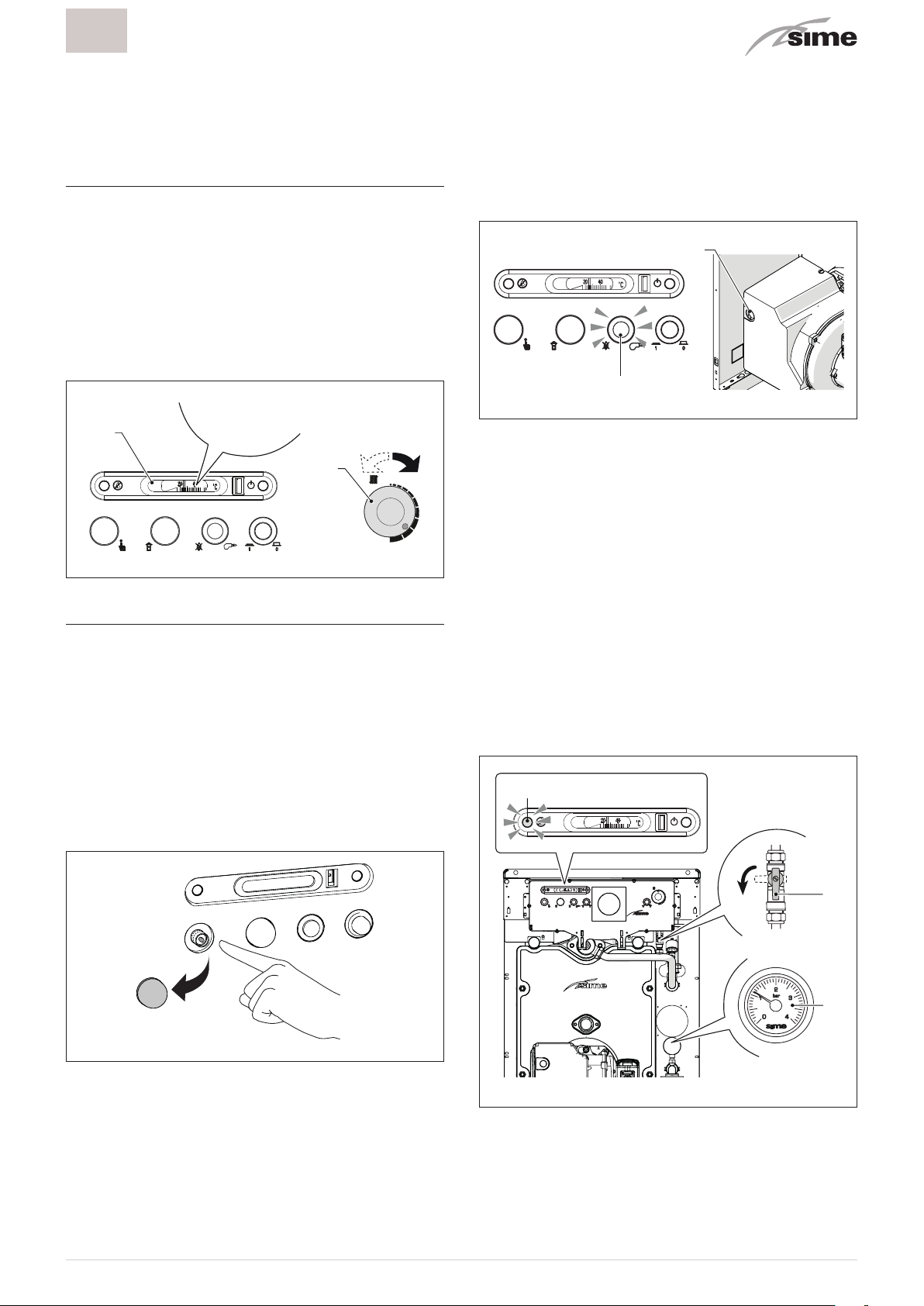

1.1 Quadro comandi
Il Quadro Comandi permette a tutti gli operatori di effettuare
le regolazioni necessarie alla gestione dei Gruppi Termici
Sime
SOLO EV e degli impianti collegati.
1
5 6 7 8
2 3 4
Fig. 1
1 Led di Segnalazione arancione ; bassa pressione impianto
2 Termometro
3 Led di Segnalazione verde ; alimentazione elettrica
4 Termostato riscaldamento (min 45°C - max 85°C)
5 Riarmo termostato di sicurezza
6 Non utilizzato
7 Segnalazione di blocco (spia di colore rosso)
8 Interruttore Principale
1.2 Verifiche preliminari
La prima messa in servizio del Gruppo Termico SOLO EV deve
essere effettuata da Personale Professionalmente Qualificato,
dopodiché il Gruppo Termico potrà funzionare automaticamen-
te. Si potrà però presentare la necessità, per l’Utente, di rimet-
tere in funzione l’apparecchio autonomamente, senza coinvol-
gere il proprio tecnico; ad esempio dopo un periodo di vacanza.
In questi casi dovranno essere effettuati i controlli e le opera-
zioni seguenti:
–verificare che le valvole di intercettazione del combustibile e
dell'impianto idrico siano aperte
Fig. 2
– verificare sul manometro (A) che la pressione dell’impianto
di riscaldamento, a freddo, sia di
1-1,2 bar . In caso contrario
aprire il rubinetto di carico (B) e reintegrare l'impianto di ri-
scaldamento fino a leggere, sul manometro (A), la pressione
di
1-1,2 bar
– richiudere il rubinetto di carico (B).
04
13
2
bar
A
1
B
Fig. 3
1.3 Accensione
Dopo aver effettuato le verifiche preliminari, per mettere in fun-
zione il Gruppo Termico:
–regolare il termostato ambiente alla temperatura desiderata
(~ 20°C)
– posizionare l'interruttore generale dell'impianto su “ON” (ac-
ceso)
ON
Fig. 4
– regolare il termostato riscaldamento (4) a circa 3/4 del campo
di regolazione (corrispondenti a circa 75°C)
– premere l'interruttore principale (8) del quadro comandi e ve-
rificare l'accensione del LED verde (3)
4
8
1 0
3
Fig. 5

9
IT
Il bruciatore eseguirà il preriscaldamento del combustibile, se-
guito dalla preventilazione, dopodiché accenderà la fiamma e
funzionerà alla sua potenza regolata fino a quando sarà rag-
giunta la temperatura impostata sul termostato ambiente.
Sul termometro potrà essere letto il valore della temperatura
dell'acqua nell'apparecchio, rilevata in quel momento.
1.4 Regolazione della temperatura riscalda-
mento
Nel caso si desideri aumentare o diminuire la temperatura ri-
scaldamento, ruotare la manopola (4) fino al raggiungimento
del valore desiderato. La regolazione possibile è da 45 a 85°C.
a
ATTENZIONE
Per assicurare un rendimento sempre ottimale del
generatore si suggerisce di
NON regolare il termostato
riscaldamento al di sotto della temperatura di lavoro di
60°C
.
60÷75°C
2
4
Fig. 6
1.5 Possibili anomalie
1.5.1 Termostato di sicurezza
Il termostato di sicurezza a riarmo manuale interviene, provo-
cando l’immediato spegnimento del bruciatore, quando la tem-
peratura supera i 100°C. L'intervento del termostato di sicurez-
za non è segnalato ma è rilevabile dal termometro del Gruppo
Termico (T>100° C). Per riattivare l’apparecchio attendere che
la temperatura indicata dal termometro sia scesa a circa 75°
C quindi svitare il cappuccio di protezione e premere l'alberino
sottostante. Attendere che vengano eseguite le fasi di preriscal-
damento del combustibile e di avviamento fino all'accensione
della fiamma.
Fig. 7
a
ATTENZIONE
In caso di insuccesso NON RIPETERE la riattivazione e
fare intervenire il Personale Tecnico Qualificato.
1.5.2 Blocco bruciatore
Nel caso si verificassero anomalie di accensione o di funziona-
mento, il Gruppo Termico effettuerà un arresto di blocco e la
spia di segnalazione rossa (7) del quadro comandi si accenderà.
Per ripristinare le condizioni di avviamento del bruciatore pre-
mere il pulsante di sblocco del bruciatore (PSB), fino all’accen-
sione della fiamma. Questa operazione può essere ripetuta 2-3
volte massimo e in caso di insuccesso far intervenire il Perso-
nale Tecnico Qualificato.
7
PSB
Fig. 8
a
ATTENZIONE
Verificare che ci sia sufficiente combustibile nel serbatoio
e che le valvole di intercettazione siano aperte. Dopo ogni
riempimento del serbatoio è consigliabile interrompere il
funzionamento del Gruppo Termico per circa un’ora.
1.5.3 Bassa pressione impianto (reintegro)
Verificare sul manometro (A) che la pressione impianto, a fred-
do, sia compresa tra
1 e 1,2 bar (98-117,6 kPa) . Se la pressione
è inferiore a quanto indicato sopra, il pressostato acqua blocca
il funzionamento del bruciatore (LED di segnalazione arancione
(1) acceso). Per effettuare il reintegro:
– aprire il rubinetto di carico (B) per innalzare la pressione (ro-
tazione antioraria)
–raggiunto il valore indicato sopra chiudere il rubinetto (B)
– se la pressione è superiore al valore massimo indicato, aprire
la valvola di sfiato di un qualsiasi radiatore (esce un po’ di ac-
qua) fino a raggiungere il valore corretto.
04
13
2
bar
A
1
B
Fig. 9

10
IT

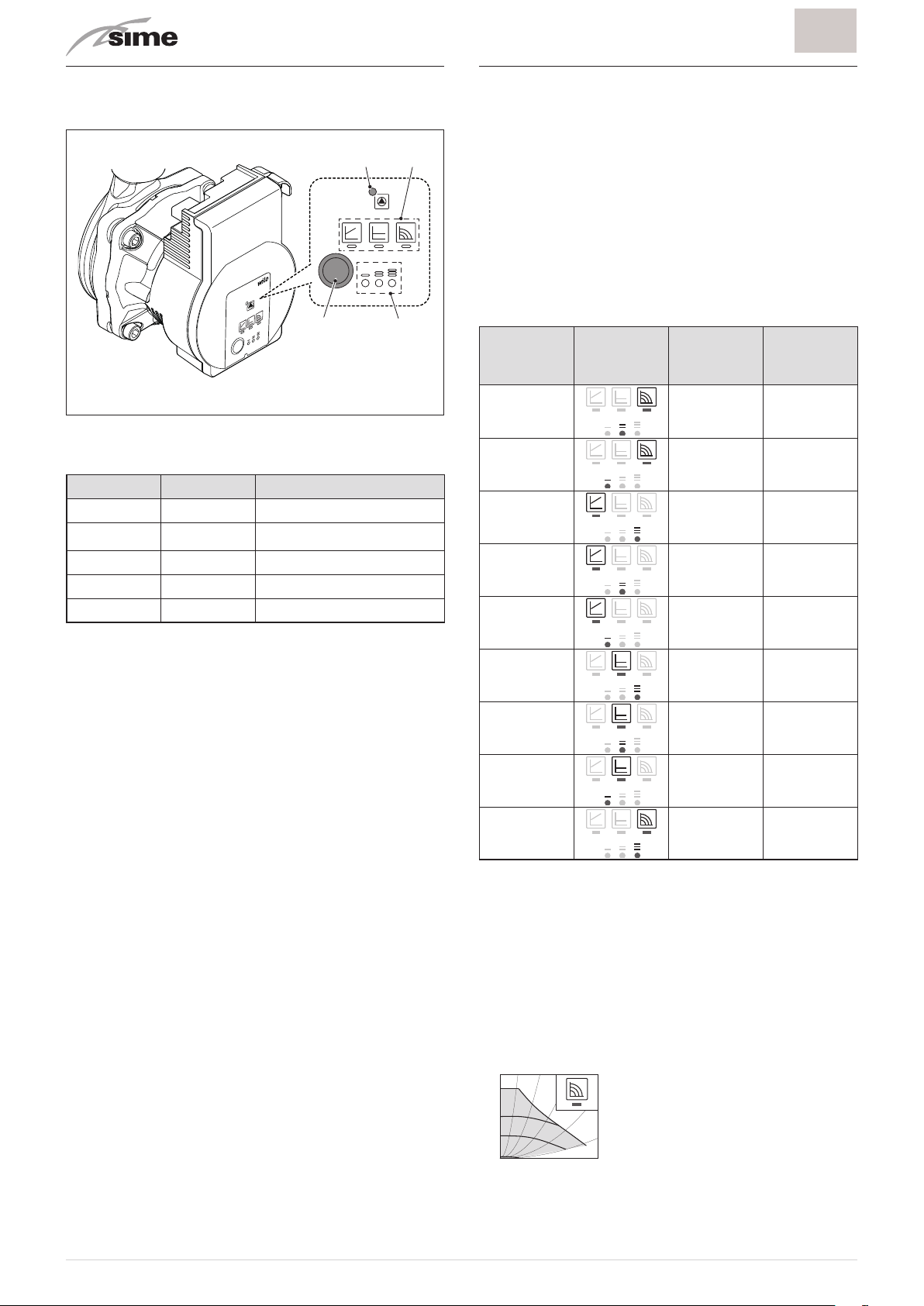

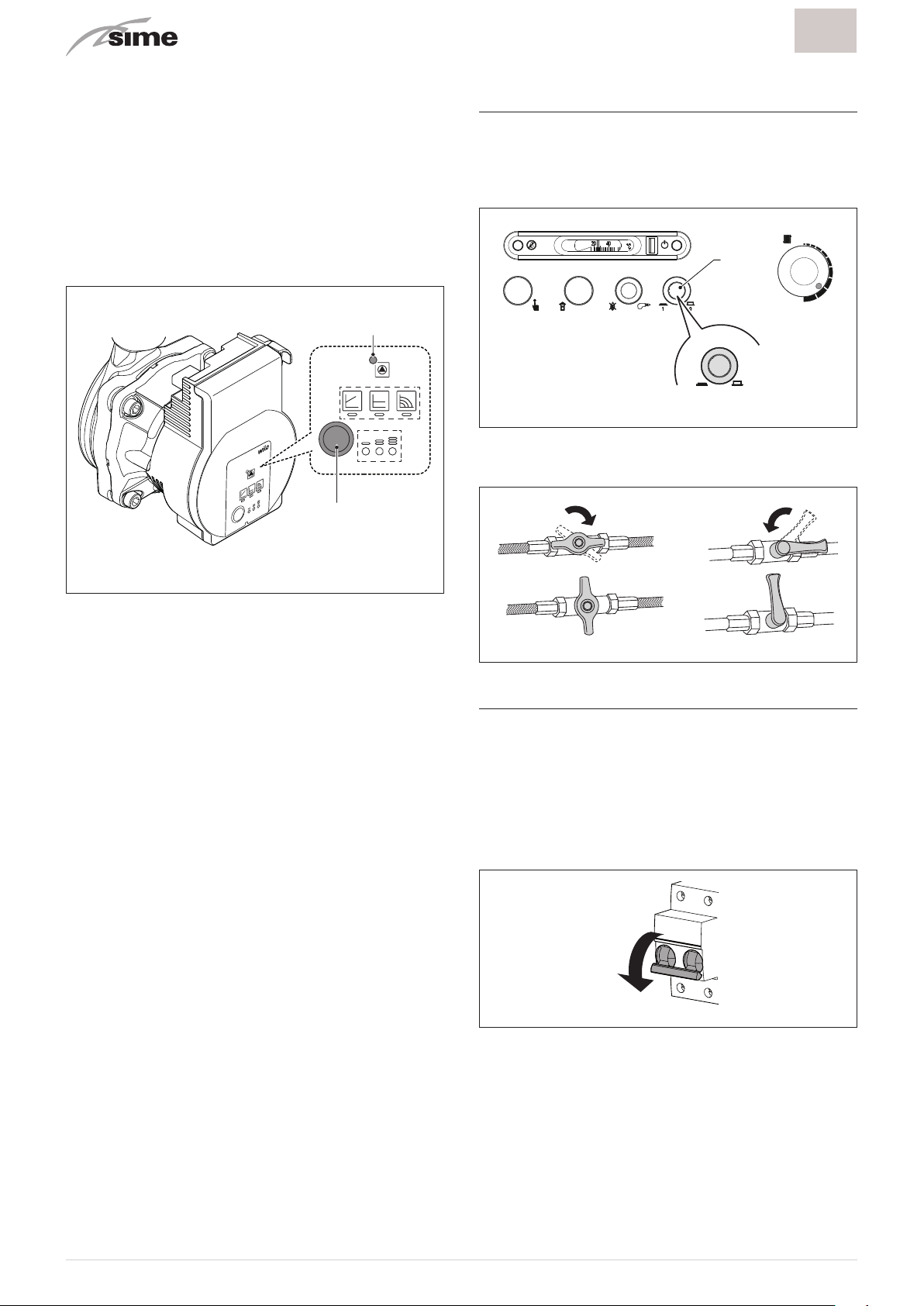

1.5.4 Pompa in avaria
LED (D) : Il LED segnala lo stato della pompa in base alla colora-
zione che assume illuminandosi, come riportato sotto.
–
Verde acceso : funzionamento regolare
–
Spento : richiedere l’intervento di Personale Professionalmen-
te Qualificato
–
Rosso/Verde Lampeggiante : richiedere l’intervento di Persona-
le Professionalmente Qualificato
–
Rosso Lampeggiante : richiedere l’intervento di Personale Pro-
fessionalmente Qualificato
–
Rosso acceso : premere il tasto (E) per 5 secondi per attivare il
riavvio manuale. Se la pompa non si avvia, richiedere l’inter-
vento di Personale Professionalmente Qualificato.
D
E
Fig. 10
NOTA: Per le "Eventuali anomalie e rimedi" vedere il paragrafo
specifico alla fine del manuale.
2 SPEGNIMENTO
2.1 Spegnimento temporaneo
Nel caso di assenze temporanee, fine settimana, brevi viaggi,
ecc. e con temperature esterne superiori allo ZERO:
– premere l'interruttore principale (8) per spegnere il Gruppo
Termico
8
1 0
Fig. 11
– chiudere le valvole di intercettazione del combustibile e
dell'impianto idrico.
Fig. 12
2.2 Spegnimento per lunghi periodi
Il non utilizzo del Gruppo Termico per un lungo periodo di tempo
comporta l’effettuazione delle seguenti operazioni:
– premere l'interruttore principale (8) per spegnere il Gruppo
Termico
– chiudere le valvole di intercettazione del combustibile e
dell'impianto idrico
– posizionare l’interruttore generale dell’impianto su "OFF”
(spento)
OFF
Fig. 13
m
AVVERTENZA
Nel caso di difficoltà nell'eseguire la procedura de-
scritta contattare il Personale Professionalmente
Qualificato.

11
IT
3 MANUTENZIONE
3.1 Regolamentazioni
Per un funzionamento efficiente e regolare dell'apparecchio
è consigliabile che l'Utente incarichi un Tecnico Professional-
mente Qualificato affinché provveda, con periodicità
ANNUALE ,
alla sua manutenzione.
m
AVVERTENZA
Le operazioni di manutenzione devono essere effet-
tuate SOLO da Personale Professionalmente Qualifi-
cato che segua quanto riportato nella parte ISTRUZIO-
NI PER L’INSTALLAZIONE E LA MANUTENZIONE.
3.2 Pulizia esterna
3.2.1 Pulizia della mantellatura
Per la pulizia della mantellatura usare un panno inumidito con
acqua e sapone o con acqua e alcool nel caso di macchie tenaci.
d
È VIETATO
usare prodotti abrasivi.
a
ATTENZIONE
– Qualora fosse necessario accedere alle zone poste
nella parte posteriore dell'apparecchio, accertarsi
che le temperature dei componenti o delle tubazioni
dell'impianto non siano elevate (pericolo di ustioni).
– Prima di effettuare le operazioni di pulizia indossare
dei guanti di protezione.
4 SMALTIMENTO
4.1 Smaltimento dell’apparecchio (Direttiva
Europea 2012/19/UE)
L'apparecchio ed i dispositivi elettrici ed elet-
tronici, provenienti da nuclei domestici o clas-
sificabili come rifiuto domestico, a fine vita,
dovranno essere conferiti, a norma di legge, se-
condo la Direttiva 2012/19/UE, in appositi siste-
mi di ritiro e di raccolta. Questo prodotto è stato
progettato e realizzato per ridurre al minimo il
suo impatto sull’ambiente e sulla salute, nono-
stante ciò, esso contiene componenti che, se
mal gestiti, possono risultare dannosi. Il sim-
bolo (bidoncino barrato), qui riprodotto e pre-
sente anche sul vostro apparecchio, significa
che l’apparecchio, a fine vita, va gestito a norma
di legge e conferito come rifiuto di apparecchia-
tura elettrica ed elettronica. Prima di conferire
l’apparecchio consultate le disposizioni vigenti
secondo quanto stabilito dalla legislazione in
vigore nel paese di utilizzo dell'apparecchio e
completate le informazioni sui centri di raccol-
ta autorizzati, contattando gli uffici specifici del
Vostro luogo di installazione.

12
IT

13
IT
DESCRIZIONE DELL'APPARECCHIO
INDICE
5 DESCRIZIONE DELL'APPARECCHIO 14
5.1 Caratteristiche.................................14
5.2 Logiche di funzionamento........................14
5.3 Dispositivi di controllo e sicurezza.................15
5.4 Identificazione .................................15
5.5 Struttura......................................16
5.6 Caratteristiche tecniche .........................17
5.7 Regolazioni del bruciatore a varie altitudini di
installazione...................................18
5.8 Circuito idraulico di principio .....................19
5.9 Vaso di espansione .............................19
5.10 Dimensioni camera combustione .................19
5.11 Pompa impianto alta efficienza ...................20
5.12 Regolazione pompa di circolazione ................20
5.12.1 Selezione del modo operativo e della curva
caratteristica ......................... 20
5.12.2 Scelta delle regolazioni ................ 20
5.13 Funzioni ulteriori del tasto di comando della pompa..21
5.13.1 Sfiato pompa ......................... 21
5.13.2 Riavvio manuale ...................... 21
5.13.3 Bloccare/sbloccare il tasto.............. 21
5.13.4 Attivazione impostazione di fabbrica ...... 21
5.13.5 Riavvio manuale ...................... 21
5.14 Schema elettrico ...............................22
5.14.1 Gruppo Termico ...................... 22
5.14.2 Bruciatore ........................... 23

14
IT
5 DESCRIZIONE DELL'APPARECCHIO
5.1 Caratteristiche
I Gruppi Termici, in ghisa, Sime SOLO EV sono sistemi integrati con bruciatore di gasolio, ad aria soffiata. Sono destinati a chi tiene in
opportuna considerazione le prestazioni, la silenziosità del funzionamento e la riduzione degli spazi.
– Il Gruppo Termico
SOLO EV è la versione per il solo riscaldamento degli ambienti. Può essere di TIPO B23P (aperto), quando aspira
l’aria comburente dall’ambiente in cui è installato, oppure di TIPO C23P (stagno), quando aspira l'aria comburente dall'esterno.
Quando il Gruppo Termico aspira l'aria comburente dall'ambiente nel quale è installato, il locale DEVE essere provvisto di adeguate
aperture di aerazione dimensionate secondo la Legislazione vigente nel paese di utilizzazione.
– La combustione del bruciatore è ottimamente equilibrata e permette di ottenere elevati rendimenti che consentono di realizzare
cospicui risparmi nei costi di esercizio.
5.2 Logiche di funzionamento
Prima di mettere in funzione il Gruppo Termico è consigliato im-
postare il termostato riscaldamento (4) a circa 3/4 del campo di
regolazione (circa 75°C) quindi attivare gli interruttori Generale
e Principale (8) per alimentare l'apparecchio elettricamente. Il
Led di segnalazione verde (3) si illumina per segnalare la pre-
senza di alimentazione elettrica.
Alla richiesta di calore, con il termostato in chiamata, inizia il
riscaldamento del combustibile per alcuni minuti e con brucia-
tore fermo. Seguono in sequenza; l'alimentazione elettrica del
bruciatore e del trasformatore di accensione, l'accensione della
fiamma e l'avviamento della pompa impianto.
La fiamma rimane accesa fino al raggiungimento della tempe-
ratura impostata con il termostato riscaldamento (4) del pan-
nello di comando mentre la pompa impianto rimane in funzione
per utilizzare il calore prodotto (disponibile). Seguiranno fun-
zionamenti alternati ad arresti del bruciatore fino al raggiun-
gimento della temperatura richiesta dal termostato ambiente.
Sul termometro (2) è possibile visualizzare la temperatura
dell'acqua nel corpo in ghisa.
1
5 6 7 8
2 3 4
Fig. 14
Ventilatore
Rivelatore
fiamma
Presenza
fiamma
--
tr thto tp ts tpp
tpi
LINE
C
15s 10s
5s
7s
<400s 0s
Alimentazione
elettrica
Termostato
Riscaldamento
Preriscaldatore
Trasformatore
d'accensione
Elettrovalvola
del combustibile
to Stand-by: il bruciatore attende
richiesta di calore
tr Tempo di riscaldamento
th Tempo di stabilizzazione
tp Tempo di pre-ventilazione
ts Tempo di sicurezza
tpi Tempo di post-accensione
tpp Tempo di post-ventilazione
Fig. 15

15
IT
5.3 Dispositivi di controllo e sicurezza
Gli apparecchi SOLO EV sono dotati dei seguenti dispositivi di
controllo e sicurezza:
– termostato di sicurezza termica 100°C
– valvola di sicurezza a 3 bar
– termostato riscaldamento (min 45°C - max 85°C)
– pressostato acqua.
d
È VIETATO
Mettere in servizio l'apparecchio con i dispositivi di si-
curezza non funzionanti o manomessi.
a
ATTENZIONE
La sostituzione dei dispositivi di sicurezza deve essere
effettuata esclusivamente da personale professional-
mente qualificato utilizzando solamente componenti
originali
Sime .

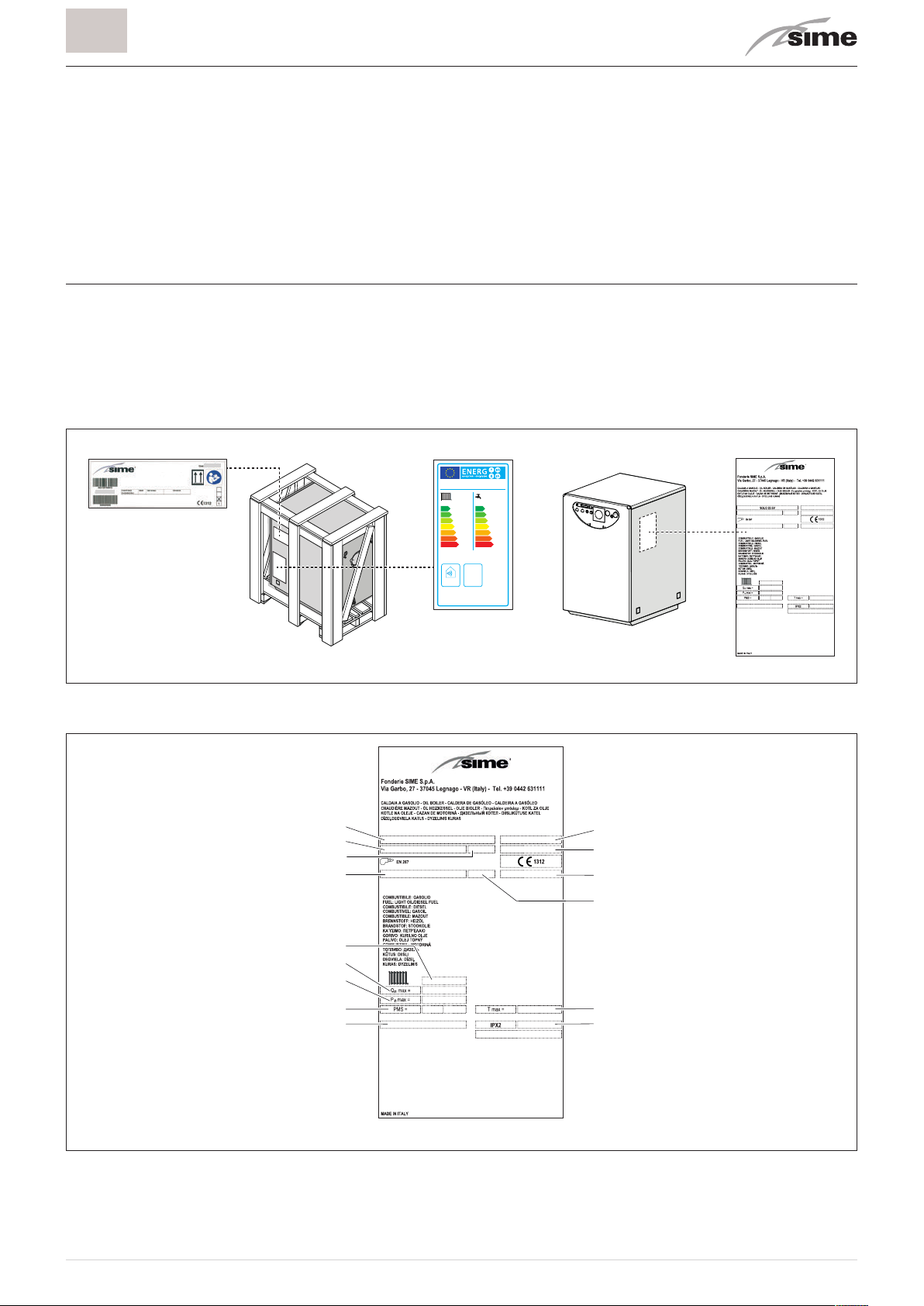

5.4 Identificazione
Le caldaie SOLO EV sono identificabili attraverso:
1 Etichetta imballo: è posizionata all’esterno della confezione e riporta il codice, il numero di matricola della caldaia e il codice a
barre.
2 Etichetta Efficienza Energetica: è posizionata all'esterno dell'imballo per indicare all'Utente il livello di risparmio energetico e di
minore inquinamento ambientale che l'apparecchio raggiunge.
3 Targa Tecnica: è posizionata sul fianco destro della caldaia e riporta i dati tecnici, prestazionali dell’apparecchio e quanto richiesto
dalla Legislazione in Vigore nel paese di utilizzo dell'apparecchio.
32
A+
A
B
C
D
E
F
2019 811/2013
dB
kW
A+++
A++
A+
A
B
C
D
1
Fig. 16
Targa tecnica
NOME
NUMERO DI SERIE
CLASSE NOx
ANNO DI COSTRUZIONE
CONTENUTO D’ACQUA IN CALDAIA
PORTATA TERMICA MAX
POTENZA TERMICA MAX (80-60°C)
PRESSIONE MAX DI ESERCIZIO
TEMPERATURA MAX ESERCIZIO
GRADO DI PROTEZIONE
ALIMENTAZIONE ELETTRICA
POTENZA MASSIMA ASSORBITA
TIPO APPARECCHIO
VALORE NOx
CODICE
N° PIN
Fig. 17
m
AVVERTENZA
La manomissione, l’asportazione, la mancanza delle targhette di identificazione o quant’altro non permetta la sicura identi-
ficazione del prodotto, rende difficoltosa qualsiasi operazione di installazione e manutenzione.

16
IT

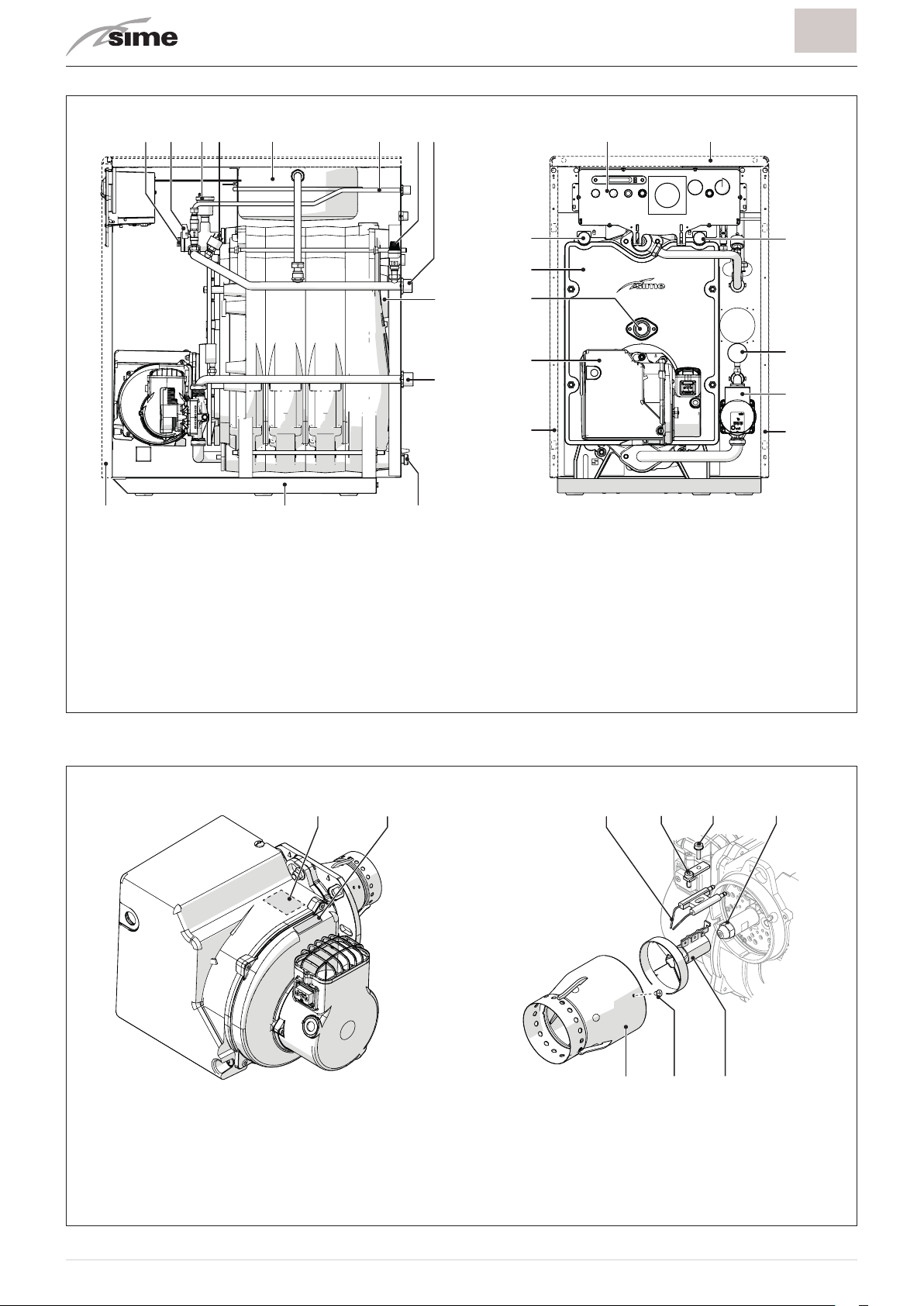

5.5 Struttura
14 153 4 5 621 7 8
9
16
17
19
18
10
111213
16
22
20
19
21
1 Pozzetto portasonde
2 Rubinetto carico impianto
3 Valvola di sfiato automatico
4 Pressostato acqua di minima
5 Vaso espansione (VE)
6 Attacco per riempimento
7 Valvola di sicurezza (VS)
8 Tubo mandata impianto (M)
9 Attacco scarico fumi
10 Ritorno impianto (R)
11 Rubinetto scarico impianto
12 Telaio di sostegno apparecchio
13 Pannello anteriore
14 Quadro comandi
15 Pannello superiore
16 Fori per movimentazione
17 Manometro
18 Pompa impianto (PI)
19 Pannelli laterali
20 Bruciatore (BR)
21 Visore fiamma
22 Corpo in ghisa
Fig. 18
Bruciatore
5 64 31 2
9 7
8
1 Targa dati tecnici
2 Targa matricola e codice
3 Gruppo elettrodi
4 Vite di fissaggio gruppo elica di turbolenza
5 Vite fissaggio elettrodi
6 Ugello
7 Gruppo elica di turbolenza
8 Vite di fissaggio boccaglio
9 Boccaglio
Fig. 19

17
IT
32 11 12 13 14 15
9
6 5 18 17 16
20
19
421
22
1
10
8
7
1 Apparecchiatura elettrica di co-
mando e controllo
2 LED richiesta calore (verde)
3 Connessione tra apparecchiatura
e trasformatore d’accensione
4 Griglia aspirazione
5 Cassa aspirazione aria
6 Indicatore della regolazione della
serranda aria
7 Vite regolazione aria
8 Corpo alloggiamento girante
9 Sensore rivelatore fiamma
10 Tasto di sblocco e spia luminosa
di blocco (rossa)
11 Testa di combustione
12 Viti di fissaggio cofano
13 Vite fissaggio bruciatore
14 Flangia bruciatore
15 Presa 7 poli
16 Piede d’appoggio a terra
17 Motore elettrico per pompa e
ventilatore
18 Condensatore
19 Pompa gasolio
20 Elettrovalvola del combustibile
21 Trasformatore d’accensione
22 Pannello frontale
Fig. 20
5.6 Caratteristiche tecniche
DESCRIZIONE
SOLO EV
25 35
CERTIFICAZIONE
Paesi di destinazione IT – ES – PT – EN – FR – NL – HR – DK – EL
Combustibile Gasolio
Numero PIN 1312CQ188R
Classificazione apparecchio B23P - C23P
Potenza utile nominale sanitario kW 0
Classe NO
x (*) 3
PRESTAZIONI RISCALDAMENTO
PORTATA TERMICA (**)
Portata nominale (Q
n max) kW 27 34,8
POTENZA TERMICA
Potenza utile nominale (80-60°C) (P
n max) kW 25,1 32,4
RENDIMENTI
Rendimento utile 100% del carico %93,1 93,0
Rendimento utile 30% del carico %98,5 98,0
Rendimento minimo di combustione in opera (DPR
311) %93,7 94,5
Perdite all'arresto a 50°C (EN 303) W178 178
PRESTAZIONI ENERGETICHE
Classe efficienza energetica stagionale riscaldamento % B B
Efficienza energetica stagionale riscaldamento 86 86
Potenza sonora riscaldamento dB (A) 58 59
(*) Classe NOx secondo EN 267:2009
(**) Portata termica calcolata utilizzando il potere calorifico inferiore (Hi)

18
IT
DESCRIZIONE
SOLO EV
25 35
DATI ELETTRICI
Tensione di alimentazione V230
Frequenza Hz 50
Potenza elettrica assorbita (Q
n max) W211
Potenza elettrica assorbita a (Q
n min) 30% W64
Potenza elettrica assorbita in stand-by W 1
Grado di protezione elettrica IP IPX2
DATI COMBUSTIONE
Elementi di ghisa n° 4 5
Temperatura fumi (80-60°C) °C 160 160
Portata massica fumi m3n/h 41,4 52,8
CO
2 %12,5 12,5
NOx misurato (*) mg/kWh 105 109
TEMPERATURE  PRESSIONI
Temperatura Max esercizio (T max) °C 95
Campo regolazione riscaldamento °C 45÷85
Pressione Max esercizio bar 4
kPa 392
Contenuto d'acqua in Gruppo Termico l22 26
Capacità vaso espansione l10 10
Pressione vaso espansione bar 1 1
kPa 98 98
Perdita di carico lato fumi mbar 0,16 0,21
kPa 0,01 0,02
Pressione camera combustione mbar 0,09 0,1
kPa 0,009 0,01
Depressione consigliata al camino mbar 0,3 0,3
kPa 0,03 0,03
(*) Classe NOx secondo EN 267:2009
(**) Portata termica calcolata utilizzando il potere calorifico inferiore (Hi)
5.7 Regolazioni del bruciatore a varie altitudini di installazione
L'apparecchio lascia la fabbrica tarato per il funzionamento al livello del mare.
ALTITUDINE
SOLO EV
25 35
Ugello Pressione pompa *
(bar)
Portata
gasolio **
(kg/h)
Serranda
aria
(tacca) Ugello Pressione
pompa *
(bar)
Portata
gasolio **
(kg/h)
Serranda
aria
(tacca)
0
m.s.l.
Danfoss 0,55
x 60° H 12,0 2,25 3,8 Danfoss 0,65
x 60° H 12 2,9 5,7
(*) La pressione della pompa si stabilizza dopo un periodo di funzionamento di 5 minuti circa.
(**) Valore di portata gasolio riferita a un potere calorifico inferiore (Hi) di 12,01 kWh/kg.
Quando il Gruppo Termico è installato ad altitudini fino a massimo 1300 m.s.l. , a causa della diminuzione della densità dell’aria, le
regolazioni di fabbrica del bruciatore devono essere modificate come segue:
– mantenere l'ugello montato in fabbrica
– mantenere invariata la posizione della testa di combustione
– ridurre gradualmente la pressione della pompa per ridurre la portata del combustibile
– regolare la serranda dell'aria eseguendo le seguenti misurazioni:
- CO
2 (%)
- CO (ppm)
- NOx (ppm)
- indice di Bacharach
- temperatura fumi di scarico.
a
ATTENZIONE
Tutte le operazioni devono essere eseguite esclusivamente dal Servizio Tecnico Sime o da Personale Professionalmente
Qualificato, seguendo le istruzioni presenti in questo manuale.

19
IT

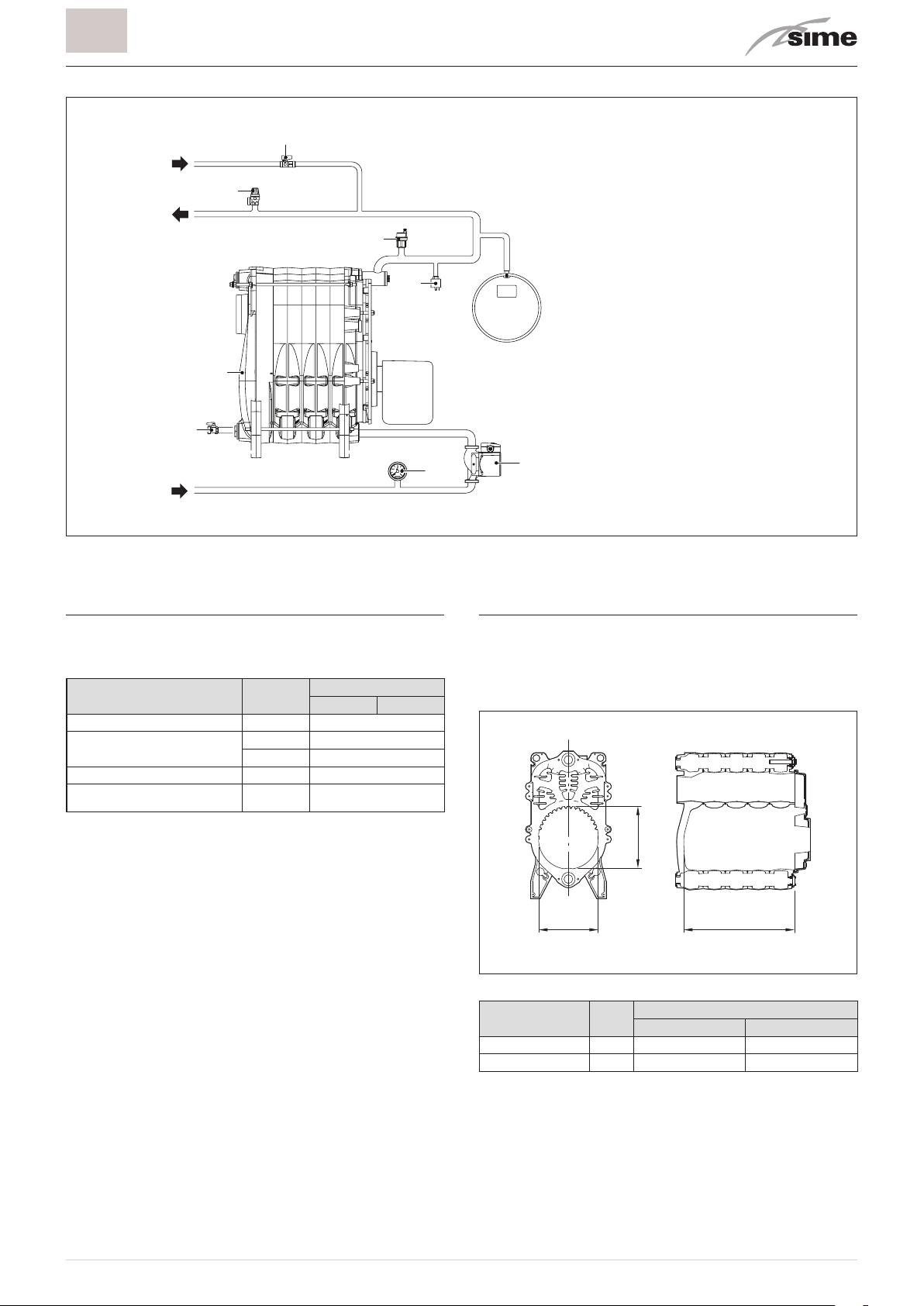

5.8 Circuito idraulico di principio
M
R
2
3
4
9
1
10
6
5
7
8
C
LEGENDA:
M Mandata impianto
R Ritorno impianto
C Caricamento impianto
1 Corpo Gruppo Termico
2 Rubinetto carico impianto
3 Valvola sicurezza (VS)
4 Valvola sfiato automatica
5 Vaso espansione (VE)
6 Bruciatore gasolio (BR)
7 Pompa impianto alta efficienza
(PI)
8 Manometro
9 Rubinetto scarico impianto
10 Pressostato acqua impianto
Fig. 21
5.9 Vaso di espansione
Il vaso di espansione installato sul Gruppo Termico ha le se-
guenti caratteristiche:
Descrizione U/M
SOLO EV
25 35
Capacità totale l10,0
Pressione di precarica kPa 100
bar 1,0
Capacità utile l7,0
Contenuto massimo
dell’impianto (*) l140
(*) Condizioni di:
Temperatura media a regime 70°C (con impianto alta tem-
peratura 80/60°C)
Temperatura iniziale al riempimento dell'impianto 10°C.
m
AVVERTENZA
– Per impianti con contenuto d'acqua superiore al
massimo contenuto dell'impianto (indicato in tabel-
la) è necessario prevedere un vaso di espansione
supplementare.
– La differenza di altezza tra la valvola di sicurezza e
il punto più alto dell'impianto può essere al massi-
mo di 6 metri. Per differenze superiori, aumentare
la pressione di precarica del vaso di espansione e
dell'impianto a freddo, di 0,1 bar per ogni aumento
di 1 metro.
5.10 Dimensioni camera combustione
La camera combustione è del tipo a passaggio diretto ed è con-
forme alla norma EN 303-3 allegato E. Le dimensioni sono ri-
portate in figura. Un apposito pannello di protezione è applicato
sulla parete interna della testata posteriore di tutti i modelli.
270
280
L
Fig. 22
Descrizione U/M
SOLO EV
25 35
Lmm 405 505
Volume dm
3
24 30.5

20
IT
5.11 Pompa impianto alta efficienza
La pompa ad alta efficienza è corredata dai LED di segnalazione
(1), (2), (3) e dal tasto di comando (4).
1 2
34
Fig. 23
1 LED di segnalazione dello stato della pompa secondo le co-
lorazioni riportate nella tabella sottostante
Colore LED Stato Diagnostica
Verde Acceso Funzionamento normale
Nessuno Spento Mancanza di alimentazione
elettrica
Rosso/Verde Lampeggiante Anomalia in corso (*)
Rosso Lampeggiante Anomalia in corso (*)
Rosso Acceso Arresto di blocco permanente
(*) Per i dettagli consultare il capitolo "Eventuali anomalie e
rimedi"
NOTA: In caso di anomalia la pompa si ferma e tenta di riavviarsi;
se l’anomalia si risolve la pompa riparte automaticamente. In
caso contrario la pompa effettua un arresto in blocco perma-
nente.
2 LED di indicazione del modo di regolazione selezionato:
- numero di giri costante
- pressione differenziale variabile (∆p-v)
- pressione differenziale costante (∆p-c)
3 LED di indicazione della curva caratteristica selezionata: I,
II, III all’interno del modo di regolazione specifico
4 Tasto di comando per l’impostazione della pompa. Il tasto
è ad uso esclusivo dell’installatore o del personale autoriz-
zato:
-premuto, una o più volte, per circa 1s permette di selezio-
nare il modo operativo della pompa e la curva caratteristica
preferita (per i dettagli vedere il paragrafo successivo)
- tenuto premuto per 3s esegue automaticamente lo sfiato
della pompa
- tenuto premuto per 5s sblocca la pompa dopo prolungati
periodi di sosta
- tenuto premuto una volta per 8s blocca tutte le azioni esegu-
ibili con il tasto (4). Premuto una seconda volta per 8s attiva
nuovamente le funzionalità del tasto (4).
5.12 Regolazione pompa di circolazione
5.12.1 Selezione del modo operativo e della curva ca-
ratteristica
La selezione del modo di regolazione e delle curve caratteristi-
che corrispondenti si ottiene nel seguente modo:
–premere, una o più volte, per circa 1s il tasto di comando (4)
per selezionare il modo di regolazione e la curva caratteristi-
ca corrispondente (segnalazione dei LED 2 e 3).
m
AVVERTENZA
La tabella riportata di seguito riassume le relazioni tra
il numero di pressioni del tasto (4), le indicazioni dei
LED (2) e (3) e la curva caratteristica corrispondente.
Numero di
pressioni
del tasto di
comando (4)
Indicazione dei
LED Modo di regolazione Curva caratteristica
1Numero di giri
costante II
2Numero di giri
costante I
3Pressione
differenziale
variabile ∆p-v III
4Pressione
differenziale
variabile ∆p-v II
5Pressione
differenziale
variabile ∆p-v I
6Pressione
differenziale
costante ∆p-c III
7Pressione
differenziale
costante ∆p-c II
8Pressione
differenziale
costante ∆p-c I
9Numero di giri
costante III
m
AVVERTENZA
Premendo 9 volte il tasto di comando (4) si ripristina
l’impostazione di base (numero di giri costante / curva
caratteristica III).
5.12.2 Scelta delle regolazioni
Scegliere il modo di regolazione in base alle caratteristiche più
idonee riportate qui di seguito.
Numero di giri costante (I, II, III)
I
III
II
Q/m
3
/h
H/m
Consigliata per gli impianti con resi-
stenza stabile che richiedono una por-
tata costante.
La pompa funziona in tre stadi corri-
spondenti a numeri di giri fissi preim-
postati (I, II, III).
