Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 3 / 148
1INTRODUZIONE
Il presente manuale d’installazione e
manutenzione è da considerarsi parte integrante
della pompa di calore (di seguito chiamata
apparecchiatura).
Il manuale deve essere conservato per i futuri
riferimenti fino allo smantellamento
dell’apparecchiatura. Esso è rivolto sia
all’installatore specializzato (installatori –
manutentori) che all’utente finale. All’interno del
manuale sono descritte le modalità di installazione
da osservare per un corretto e sicuro
funzionamento dell’apparecchiatura e le modalità
d’uso e manutenzione.
In caso di vendita o passaggio dell’apparecchio
ad altro utente, il manuale deve seguire
l’apparecchio fino alla sua nuova destinazione.
Prima di installare e/o utilizzare l’apparecchiatura,
leggere attentamente il presente manuale di
istruzioni ed in particolare il capitolo 4 relativo alla
sicurezza.
Il manuale va conservato con l’apparecchio e
deve essere, in ogni caso, sempre a disposizione
del personale qualificato addetto all’installazione
ed alla manutenzione.
All’interno del manuale vengono utilizzati i seguenti
simboli per trovare con maggiore velocità le
informazioni più importanti:
Informazioni sulla sicurezza
Procedure da seguire
Informazioni / Suggerimenti
1.1 I prodotti
Gentile Cliente,
Grazie per aver acquistato questo prodotto.
La nostra azienda, da sempre attenta alle
problematiche ambientali, ha utilizzato per la
realizzazione dei propri prodotti, tecnologie e
materiali a basso impatto ambientale nel rispetto
degli standard comunitari RAEE 2012/19/UE –RoHS
2011/65/UE.
1.2 Esclusione di responsabilità
La corrispondenza del contenuto delle presenti
istruzioni d’uso con l’hardware e il software è stata
sottoposta ad un’accurata verifica. Ciò
nonostante possono esservi delle differenze;
pertanto non ci si assume alcuna responsabilità
per la corrispondenza totale.
Nell’interesse del perfezionamento tecnico, ci
riserviamo il diritto di effettuare modifiche
costruttive o dei dati tecnici in qualsiasi momento.
È pertanto esclusa qualsiasi rivendicazione di diritto
basata su indicazioni, figure, disegni o descrizioni.
Sono fatti salvi eventuali errori.
Il Fornitore non risponde di danni attribuibili ad
errori di comando, uso improprio, uso non
appropriato oppure dovuti a riparazioni o
modifiche non autorizzate.
ATTENZIONE!: L’apparecchio può
essere utilizzato da bambini di età non
inferiore a 8 anni e da persone con
ridotte capacità fisiche, sensoriali o
mentali, o prive di esperienza o della
necessaria conoscenza, purché sotto
sorveglianza oppure dopo che lo
stesso abbia ricevuto istruzioni relative
all’uso sicuro dell’apparecchio e alla
comprensione dei pericoli ad esso
inerenti.
I bambini non devono giocare con
l’apparecchio. La pulizia e la
manutenzione destinata ad essere
effettuata dall’utilizzatore non deve
essere effettuata da bambini senza
sorveglianza.

Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 4 / 148
1.3 Diritto d’autore
Le presenti istruzioni d’uso contengono
informazioni protette dal diritto d’autore. Non è
ammesso fotocopiare, duplicare, tradurre o
registrare su supporti di memoria le presenti
istruzioni d’uso né integralmente né in parte senza
previa autorizzazione del Produttore. Le eventuali
violazioni saranno soggette al risarcimento del
danno. Tutti i diritti, inclusi quelli risultanti dal rilascio
di brevetti o dalla registrazione di modelli di utilità
sono riservati.
1.4 Principio di funzionamento
Le apparecchiature della serie da 1.6 kW sono in
grado di produrre acqua calda sanitaria
impiegando principalmente la tecnologia delle
pompe di calore. Una pompa di calore è in grado
di trasferire energia termica da una sorgente a
temperatura più bassa ad una sorgente a
temperatura più alta e viceversa (utilizzando
scambiatori di calore).
L’apparecchiatura utilizza un circuito idraulico
formato da un compressore, un evaporatore, un
condensatore ed una valvola di laminazione;
all’interno del circuito scorre un fluido/gas
refrigerante (vedere paragrafo 4.6).
Il compressore crea all’interno del circuito la
differenza di pressione che permette di ottenere
un ciclo termodinamico: esso aspira il fluido
refrigerante attraverso un evaporatore, dove il
fluido stesso evapora a bassa pressione
assorbendo calore, lo comprime e lo spinge verso
il condensatore dove il fluido condensa ad alta
pressione rilasciando il calore assorbito. Dopo il
condensatore, il fluido attraversa un capillare dove
perdendo pressione e temperatura inizia a
vaporizzare, rientra nell'evaporatore ricominciando
il ciclo.

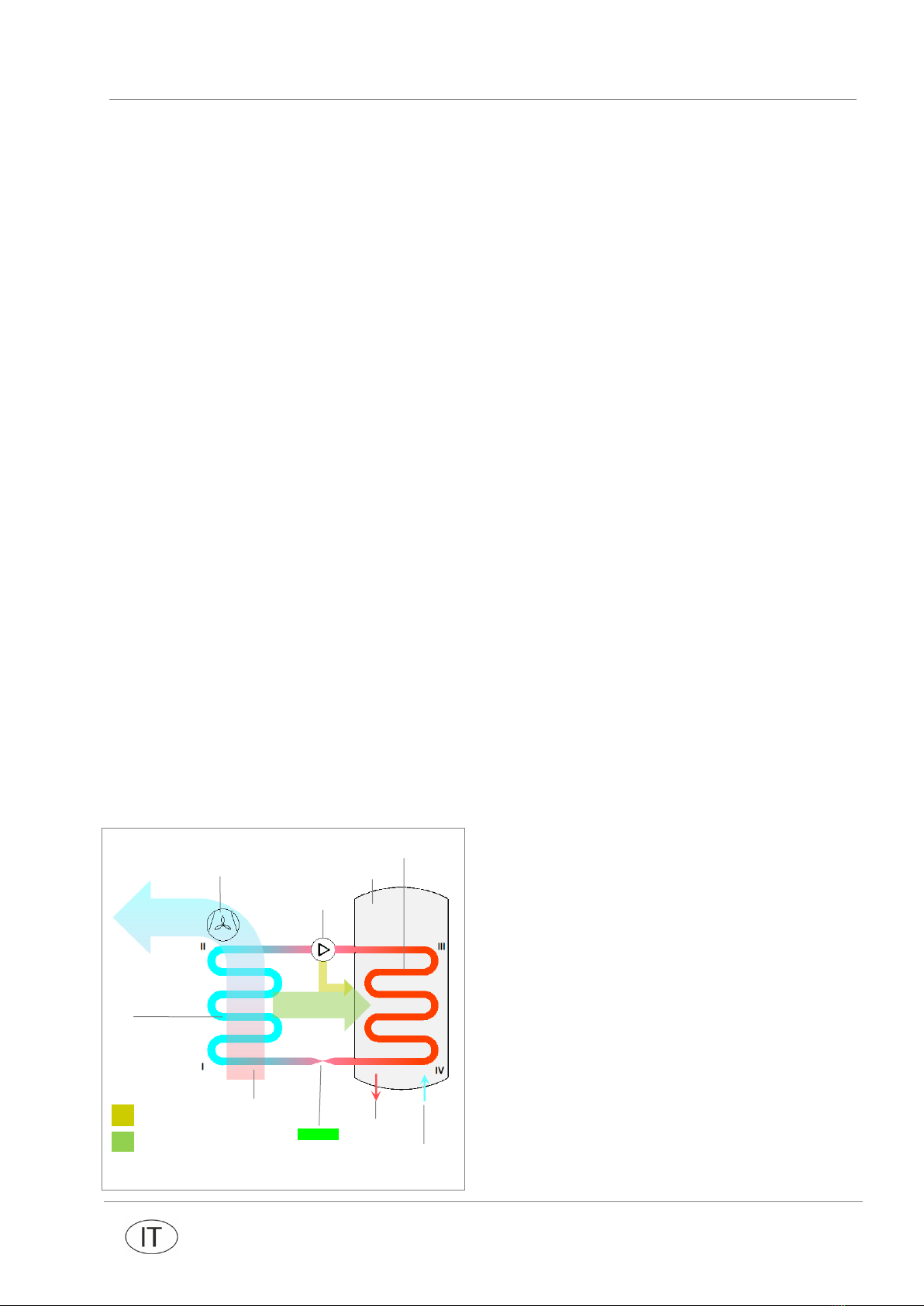

Fig. 1 –Principio di funzionamento
Il principio di funzionamento dell’apparecchiatura
è il seguente (Fig. 1):
I-II: il fluido refrigerante aspirato dal compressore
scorre all’interno dell’evaporatore e
nell’evaporare assorbe il calore “ecologico”
fornito dall’aria.
Al tempo stesso l’aria dell’ambiente è aspirata
dall’apparecchiatura grazie ad un ventilatore;
passando sulla batteria alettata dell’evaporatore,
l’aria cede il proprio calore;
II-III: il gas refrigerante passa all’interno del
compressore e subisce un aumento di pressione
che comporta l’innalzamento della temperatura;
portandosi nello stato di vapore surriscaldato;
III-IV: Nel condensatore il gas refrigerante cede il
suo calore all’acqua presente nel serbatoio
(boiler). Questo processo di scambio fa sì che il
refrigerante passi da vapore surriscaldato allo stato
liquido condensando a pressione costante a
subendo una riduzione di temperatura;
IV-I: Il liquido refrigerante passa attraverso il
capillare, perde bruscamente sia pressione che
temperatura e vaporizza parzialmente riportandosi
alle condizioni di pressione e temperatura iniziale. Il
ciclo termodinamico può ricominciare.
Calore
ecologico
condensatore
aria
evaporatore
ventilatore
compressore
Capillare
serbatoio
Acqua fredda
Acqua calda
Calore di
origine elettrica

Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 5 / 148
2MOVIMENTAZIONE E TRASPORTO
L’apparecchiatura è fornita in scatola di
cartone(*). Essa è fissata, mediante tre viti, su un
pallet.
Per le operazioni di scarico utilizzare un carrello
elevatore o un transpallet: è opportuno che questi
abbiano una portata di almeno 250 Kg.
L’apparecchiatura
imballata può essere
posta in posizione
orizzontale sul lato
posteriore per
agevolare lo
svitamento delle viti di
ancoraggio.
Le operazioni di
disimballo devono
essere eseguite con
cura al fine di non
danneggiare
l’involucro
dell’apparecchiatura
se si opera con coltelli
o taglierini per aprire l’imballo in cartone.
Dopo aver tolto l’imballo, assicurarsi dell’integrità
dell’unità. In caso di dubbio non utilizzare
l’apparecchio e rivolgersi al personale tecnico
autorizzato.
Prima di eliminare gli imballi, secondo le norme di
protezione ambientale in vigore, assicurarsi che
tutti gli accessori in dotazione siano stati tolti dagli
stessi.
ATTENZIONE!: gli elementi di imballaggio
(graffe, cartoni, ecc.) non devono essere
lasciati alla portata dei bambini in quanto
pericolosi per gli stessi.
(*) Nota: la tipologia di imballo potrebbe subire
variazioni a discrezione del produttore.
Per tutto il periodo in cui l’apparecchiatura rimane
inattiva, in attesa della messa in funzione, è
opportuno posizionarla in un luogo al riparo da
agenti atmosferici.

Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 6 / 148
Posizioni consentite per trasporto e
movimentazione
ATTENZIONE!: durante le fasi di
movimentazione e installazione del
prodotto non è consentito sollecitare
in alcun modo la parte superiore in
quanto non strutturale.
ATTENZIONE!: il trasporto in orizzontale
è consentito solo per l’ultimo
chilometro secondo quanto indicato
(vedi “Posizioni consentite e
movimentazione”) facendo particolare
attenzione che nella parte inferiore del
boiler siano posizionati dei supporti in
maniera da non gravare sulla parte
superiore in quanto non strutturale.
Durante il trasporto in orizzontale il
display deve essere rivolto verso l’alto.
Posizioni non consentite per trasporto e
movimentazione
√
√

Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 7 / 148
3CARATTERISTICHE COSTRUTTIVE
1
Pompa di calore 1.6 kW.
2
Pannello di controllo.
3
Involucro in ABS goffrato.
4
Serbatoio (boiler) in acciaio con
vetrificazione secondo standard UNI
(capacità).
5
Sonda superiore boiler.
6
Sonda inferiore boiler.
7
Ingresso ricarica refrigerante.
8
Ventilatore ricircolo aria prelevata
dall’ambiente.
9
Laminazione a doppio capillare
10
Evaporatore a pacco alettato ad alta
efficienza con tecnologia a tubo continuo.
11
Ingresso aria ventilazione (160 mm).
12
Uscita aria ventilazione (160 mm).
13
Compressore rotativo di tipo ermetico.
14
Anodo in magnesio sostituibile
15
Resistenza elettrica
16
Mandata condensatore
17
Ritorno condensatore
18
Anodo in magnesio sostituibile
19
Raccordo collegamento uscita acqua calda
(1”G).
20
Predisposizione per ricircolo (¾”G)
21
Scarico condensa (1/2”G).
22
Raccordo collegamento ingresso acqua
fredda (1”G).
23
Isolamento in poliuretano da 50 mm.
24
Predisposizione per pozzetti porta sonda ½”G
1
4
6
11
10
9
2
8
18
23
22
16
14
5
4
15
12
21
19
20
17
3
7
13
24

Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 8 / 148
3.1 Caratteristiche tecniche
Descrizioni
u.m.
ECOMAXI 160 ErP
Potenza termica resa PDC
kW
1.6
Potenza termica totale
kW
3.1
Tempo di riscaldamento (1)
h:m
6:41
Tempo di riscaldamento in modalità BOOST (1)
h:m
3:03
Dispersioni serbatoio (2)
W
86
Dati elettrici
Alimentazione
V
1/N/230
Frequenza
Hz
50
Grado di protezione
IPX4
Assorbimento max. PDC
kW
0.50
Assorbimento medio
kW
0.37
Assorbimento massimo resistenza + PDC
kW
2
Potenza resistenza elettrica
kW
1.5
Corrente massima in PDC
A
2.3
Protezione sovracorrente richiesta
A
Fusibile 16A T / Interruttore automatico 16A,
caratteristica C (da prevedere in fase di
installazione su impianto di alimentazione)
Protezione interna
Singolo termostato di sicurezza a riarmo manuale su
elemento resistivo
Condizioni di funzionamento
Temperatura min÷max aria ingresso pompa di
calore (U.R. 90%)
°C
4÷43
Temperature min÷max locale di installazione
°C
4÷43
Temperature di esercizio
Temperatura massima impostabile in PDC
ciclo ECO
°C
56
Temperatura massima impostabile in ciclo
AUTOMATICO
°C
70
Compressore
Rotativo

Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 9 / 148
Descrizioni
u.m.
ECOMAXI 160 ErP
Protezione compressore
Disgiuntore termico a riarmo automatico
Ventilatore
Centrifugo
Diametro bocca espulsione
mm
160
Numero di giri
RPM
1420
Portata d’aria nominale
m3/h
350
Prevalenza max. disponibile
Pa
100
Protezione motore
Disgiuntore termico interno a riarmo automatico
Condensatore
Avvolto esternamente non a contatto con l’acqua
Refrigerante
R134a
Carica
g
900
Accumulo acqua
Capacità nominale accumulo acqua
l
160
Quantità max. di acqua utilizzabile Vmax (3)
l
230
Serpentino per connessione a sistema solare
m2
Non presente
Serpentino per connessione a sorgente di
riscaldamento ausiliaria
m2
Non presente
Protezione catodica
Anodo Mg Ø26x400 mm
Isolamento
50 mm di schiuma P.U. ad alta densità
Sbrinamento
Passivo ad aria
Dimensioni
mm
H1504 x D600 x Dmax. 650
Peso di trasporto
Kg
75
Potenza sonora all’interno Lw(A) (4)
dB(A)
59
Ciclo di automatico di sanificazione anti
legionella (5)
SI
Pressione massima di esercizio
Bar
7
1) temperatura dell’aria in ingresso 20° (15° C max.) temperatura ambiente stoccaggio boiler 20°C, riscaldamento acqua
da 10°C a 55°C, (secondo UNI EN 16147-2011)
(2)misure secondo UNI EN 12897-2006
(3)misure secondo UNI EN 16147-2011
(4)misure secondo EN 12102-2013
(5) Attivazione automatica ogni 30 giorni di funzionamento

Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 10 / 148
4INFORMAZIONI IMPORTANTI
4.1 Conformità ai regolamenti europei
La presente pompa di calore è un prodotto
destinato all’uso domestico conforme alle seguenti
direttive europee:
Direttiva 2011/65/UE riguardante la restrizione
all’uso di determinate sostanze pericolose
nella apparecchiature elettriche ed
elettroniche (RoHS);
Direttiva 2014/30/UE compatibilità
elettromagnetica (EMC);
Direttiva 2014/35/UE bassa Tensione (LVD);
Direttiva 2009/125/CE progettazione
ecocompatibile.
4.2 Grado di protezione degli involucri
Il grado di protezione dell’apparecchiatura è pari
a: IPX4.
4.3 Limiti di impiego
DIVIETO!: questo prodotto non è stato
progettato, né è da intendersi come
tale, per l'uso in ambienti pericolosi
(per presenza di atmosfere
potenzialmente esplosive - ATEX o con
livello IP richiesto superiore a quello
dell’apparecchio) o in applicazioni
che richiedono caratteristiche di
sicurezza (fault-tolerant, fail-safe) quali
possono essere impianti e/o
tecnologie di supporto alla vita o
qualunque altro contesto in cui il
malfunzionamento di una applicazione
possa portare alla morte o a lesioni di
persone o animali, o a gravi danni alle
cose o all'ambiente.
NOTA BENE!: se l’eventualità di un
guasto o di un’avaria del prodotto può
causare danni (alle persone agli
animali ed ai beni) è necessario
provvedere ad un sistema di
sorveglianza funzionale separato
dotato di funzioni di allarme al fine di
escludere tali danni. Occorre inoltre
predisporre l’esercizio sostitutivo!
4.4 Limiti di funzionamento
Il prodotto in oggetto serve esclusivamente al
riscaldamento di acqua calda per usi sanitari entro
i limiti di impiego previsti (paragrafo 3.1).
L'apparecchio può essere installato e attivato per
l'uso previsto unicamente in sistemi chiusi di
riscaldamento conformi alla EN 12828.
NOTA BENE!: il costruttore declina ogni
responsabilità nel caso di utilizzi diversi
da quello per cui l’apparecchiatura è
stata progettata e per eventuali errori
di installazione o usi impropri
dell’apparecchio.
DIVIETO!: è vietato l’utilizzo del prodotto
per scopi differenti da quanto
specificato. Ogni altro uso è da
considerarsi improprio e non ammesso.
NOTA BENE!: in fase di progettazione e
costruzione degli impianti vanno
rispettate le norme e disposizioni
vigenti a livello locale.
4.5 Regole fondamentali di sicurezza
L’utilizzo del prodotto deve essere effettuato
da persone adulte;
Non aprire o smontare il prodotto quando
questo è alimentato elettricamente;
Non toccare il prodotto se si è a piedi nudi e
con parti del corpo bagnate o umide;
Non versare o spruzzare acqua sul prodotto;
Non salire con i piedi sul prodotto, sedersi e/o
appoggiarvi qualsiasi tipo di oggetto.
4.6 Informazioni sul refrigerante utilizzato
Questo prodotto contiene gas fluorurati ad effetto
serra inclusi nel protocollo di Kyoto. Non liberare
tali gas nell’atmosfera.
Tipo di refrigerante: HFC-R134a.
NOTA BENE!: le operazioni di
manutenzione e smaltimento devono
essere eseguite solo da personale
qualificato.

Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 11 / 148
5INSTALLAZIONE E COLLEGAMENTI
ATTENZIONE!: l’installazione, la messa in
servizio e la manutenzione del prodotto
devono essere eseguite da personale
qualificato e autorizzato. Non tentare di
installare il prodotto da soli.
5.1 Predisposizione del luogo di installazione
L'installazione del prodotto deve avvenire in un
luogo idoneo, ossia tale da permettere le normali
operazioni di uso e regolazione nonché le
manutenzioni ordinarie e straordinarie.
Occorre pertanto predisporre lo spazio operativo
necessario facendo riferimento alle quote riportate
in figura Fig. 2.
Fig. 2 –Spazi minimi
Modello
X1
X2
X3
Y1
mm
mm
mm
mm
ECOMAXI 160 ErP
650
650
200
300
Il locale deve inoltre essere:
Dotato delle adeguate linee di alimentazione
idrica e di energia elettrica;
Predisposto per la connessione dello scarico
dell’acqua di condensa;
Predisposto con adeguati scarichi per l’acqua
in caso di danneggiamento del boiler o
intervento della valvola di sicurezza o rottura di
tubazioni/raccordi;
Dotato di eventuali sistemi di contenimento in
caso di gravi perdite d'acqua;
Sufficientemente illuminato (all’occorrenza);
Avere un volume non inferiore ai 20 m3;
Protetto dal gelo e asciutto.
ATTENZIONE!: Per evitare la
propagazione delle vibrazioni
meccaniche, non installare
l’apparecchiatura su solai con travi in
legno (ad es. in soffitta).
5.2 Collegamento ventilazione aria
La pompa di calore necessita, oltre agli spazi
indicati nel paragrafo 5.1, di un’adeguata
ventilazione d’aria.
Realizzare una canalizzazione d’aria dedicata così
come indicato nelle figure 3 e 4.
Fig. 3 –Esempio di canalizzazione aria per la versione con
uscite superiori (standard)
X3
Y1
X2X1
Fig. 4 –Esempio di canalizzazione aria per la versione con
uscite posteriori aggiuntive (optional)
Ester
no

≥500 kg
Ester
no

Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 12 / 148
E’ inoltre importante garantire un’adeguata
areazione del locale che contiene l’apparecchio.
Eseguire l’installazione di ogni canale d’aria
facendo attenzione che:
Non gravi con il suo peso sull’apparecchiatura
stessa;
Consenta le operazioni di manutenzione;
Sia adeguatamente protetto per evitare
intrusioni accidentali di materiali all’interno
dell’apparecchiatura stessa;
non superi la lunghezza max consigliata di 6
metri (tubo Ø160 con 2 raccordi a gomito 90°)
La perdita di carico totale massima ammessa
per tutti i componenti, passanti per montaggio
su parete esterna inclusi, nel sistema di
tubazioni non sia superiore ai 100 Pa.
Durante il funzionamento la pompa di
calore tende ad abbassare la
temperatura dell'ambiente se non viene
eseguita la canalizzazione d’aria verso
l’esterno.
In corrispondenza del tubo di espulsione
dell’aria verso l’esterno deve essere
previsto il montaggio di un’adeguata
griglia di protezione allo scopo di evitare
la penetrazione di corpi estranei
all’interno dell’apparecchiatura. Per
garantire le massime prestazioni del
prodotto la griglia deve essere selezionata
tra quelle a bassa perdita di carico.
Per evitare la formazione di acqua di
condensa: isolare le tubazioni di
espulsione aria e gli attacchi della
copertura aria canalizzata con un
rivestimento termico a tenuta di vapore di
spessore adeguato.
Se ritenuto necessario per prevenire i
rumori dovuti al flusso montare silenziatori.
Dotare le tubazioni, i passanti parete e gli
allacciamenti alla pompa di calore con
sistemi di smorzamento delle vibrazioni.
ATTENZIONE!: il funzionamento
contemporaneo di un focolare a
camera aperta (ad es. caminetto
aperto) e della pompa di calore
provoca una pericolosa depressione
nell’ambiente. La depressione può
provocare il riflusso dei gas di scarico
nell’ambiente.
Non mettere in funzione la pompa di
calore insieme ad un focolare a camera
aperta.
Mettere in funzione solo i focolari a
camera stagna (omologati) con
adduzione separata dell’aria di
combustione.
Mantenere a tenuta e chiuse le porte
dei locali caldaia che non abbiano
l’afflusso di aria di combustione in
comune con i locali abitativi.

Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 13 / 148
5.2.1 Installazione particolare
Una delle peculiarità dei sistemi di
riscaldamento a pompa di calore è
rappresentata dal fatto che tali unità
producono un considerevole abbassamento
della temperatura dell’aria, generalmente
espulsa verso l’esterno dell’abitazione. L’aria
espulsa oltre ad essere più fredda dell’aria
ambiente viene anche completamente
deumidificata, per tale ragione è possibile
reimmettere il flusso d’aria all’interno
dell’abitazione per il raffrescamento estivo di
ambienti o vani specifici.
L’istallazione prevede lo sdoppiamento del
tubo di espulsione al quale sono applicate
due serrande (“A” e ”B”) allo scopo di poter
indirizzare il flusso d’aria o verso l’interno (Fig.
5a) o verso l’esterno dell’abitazione (Fig. 5b).
Fig. 5a –Esempio di installazione periodo estivo
Fig. 5b –Esempio di installazione periodo invernale
Ester
no
Va
no
int
ern
o
Ester
no
Va
no
int
ern
o
Serranda “A”
chiusa
Serranda “B”
aperta
Serranda “A”
aperta
Serranda “B”
chiusa

Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 14 / 148
5.3 Fissaggio e collegamenti del PRODOTTO
Il prodotto deve essere installato su una
pavimentazione stabile, piana e non soggetta a
vibrazioni.
Fig. 6 –Misure e ingombri
/50
ECOMAXI 160 ErP
A
B
C
D
E
F
G
mm
mm
mm
mm
mm
mm
mm
650
1504
600
160
894
590
1085
H
I
J
K
L
M
N
mm
mm
mm
mm
mm
mm
mm
/
/
275
68
150
380
195
O
P
Q
R
mm
mm
mm
mm
337,5
10
5.4 Collegamenti Idraulici
Collegare la linea di alimentazione d’acqua
fredda e la linea in uscita negli appositi punti di
allacciamento (Fig. 7).
La tabella qui sotto riporta le caratteristiche dei
punti di allacciamento.
Pos.
Descrizione
Raccordo/foro

Ingresso acqua fredda
1”G

Uscita acqua calda
1”G

Scarico condensa
½”

Ricircolo
¾”G

Serpentino per solare
termico
1”1/4G

Pozzetto porta sonda
(solo sui modelli ove
previsto)
½”G
Fig. 7 –Collegamenti idraulici
A
ØD
C
N
ØP
B
L
O
M
K
J
I
H
E
G
F
Uscita aria
Ingresso aria







Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 15 / 148
La figura che segue (Fig. 8) illustra un esempio di
collegamento idraulico.
Fig. 8 –Esempio impianto idrico
Fig. 8a - Esempio di valvola di sicurezza serie pesante
NOTA BENE!: sull'ingresso dell'acqua
fredda è obbligatorio installare un filtro
impurità. L’apparecchio non deve
operare con acque di durezza inferiore
ai 12°F, viceversa con acque di
durezza particolarmente elevata
(maggiore di 25°F), si consiglia l’uso di
un addolcitore, opportunamente
calibrato e monitorato, in questo caso
la durezza residua non deve scendere
sotto i 15°F.
OBBLIGO!: sull'ingresso dell'acqua
fredda è raccomandata, a cura
dell’installatore dell’impianto,
l'installazione di una valvola di
sicurezza a 7 bar (Fig. 8a).
NOTA BENE!: Il dispositivo contro le
sovra-pressioni deve essere fatto
funzionare regolarmente per rimuovere
i depositi di calcare e per verificare
che non sia bloccato (Fig.8a)
NOTA BENE!: per una corretta
installazione dell’apparecchio si deve
prevedere in ingresso alimentazione
un gruppo di sicurezza idraulico
conforme alla norma UNI EN 1487:2002
e comprendere almeno: un rubinetto
di intercettazione; una valvola di
ritegno un dispositivo di controllo della
valvola di ritegno; una valvola di
sicurezza; un dispositivo d’interruzione
di carico idraulico (Fig. 8a)
NOTA BENE!: il tubo di scarico
collegato al dispositivo contro le
sovra-pressioni deve essere installato
in pendenza continua verso il basso e
in un luogo protetto dalla formazione
di ghiaccio (Fig. 8a)
ATTENZIONE!: nel caso non venga
installato il vaso di espansione
bisogna assicurarsi che nella linea di
ingresso acqua fredda non siano
presenti valvole di non ritorno.
ATTENZIONE!: La pompa di calore per
la produzione di acqua calda sanitaria
è in grado di riscaldare l’acqua ad
oltre 60°C. Per questo motivo, a
protezione delle ustioni, è necessario
installare un dispositivo termostatico di
miscelazione automatico nella
tubazione acqua calda (Fig. 8).
5.4.1 Collegamento dello scarico condensa
La condensa che si forma durante il
funzionamento della pompa di calore, fluisce
attraverso un apposito tubo di scarico (1/2”G) che
passa all’interno del mantello isolante e sbocca
sulla parte laterale dell’apparecchiatura.
Esso deve essere raccordato, mediante sifone, ad
un condotto in modo tale che la condensa possa
fluire regolarmente (Fig. 9a o Fig. 9b).

Ingresso acqua
fredda
Connessione al boiler
Connessione al sifone
di scarico



alv
ola






Ingresso acqua;
Valvola intercettazione;
Dispositivo termostatico di miscelazione automatico
Pompa di calore
Pompa ricircolo
Valvola di ritegno a molla
Uscita acqua calda
Valvola di sicurezza
Estremità ispezionabile della tubazione di scarico
Rubinetto di scarico
Vaso di espansione

Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 16 / 148

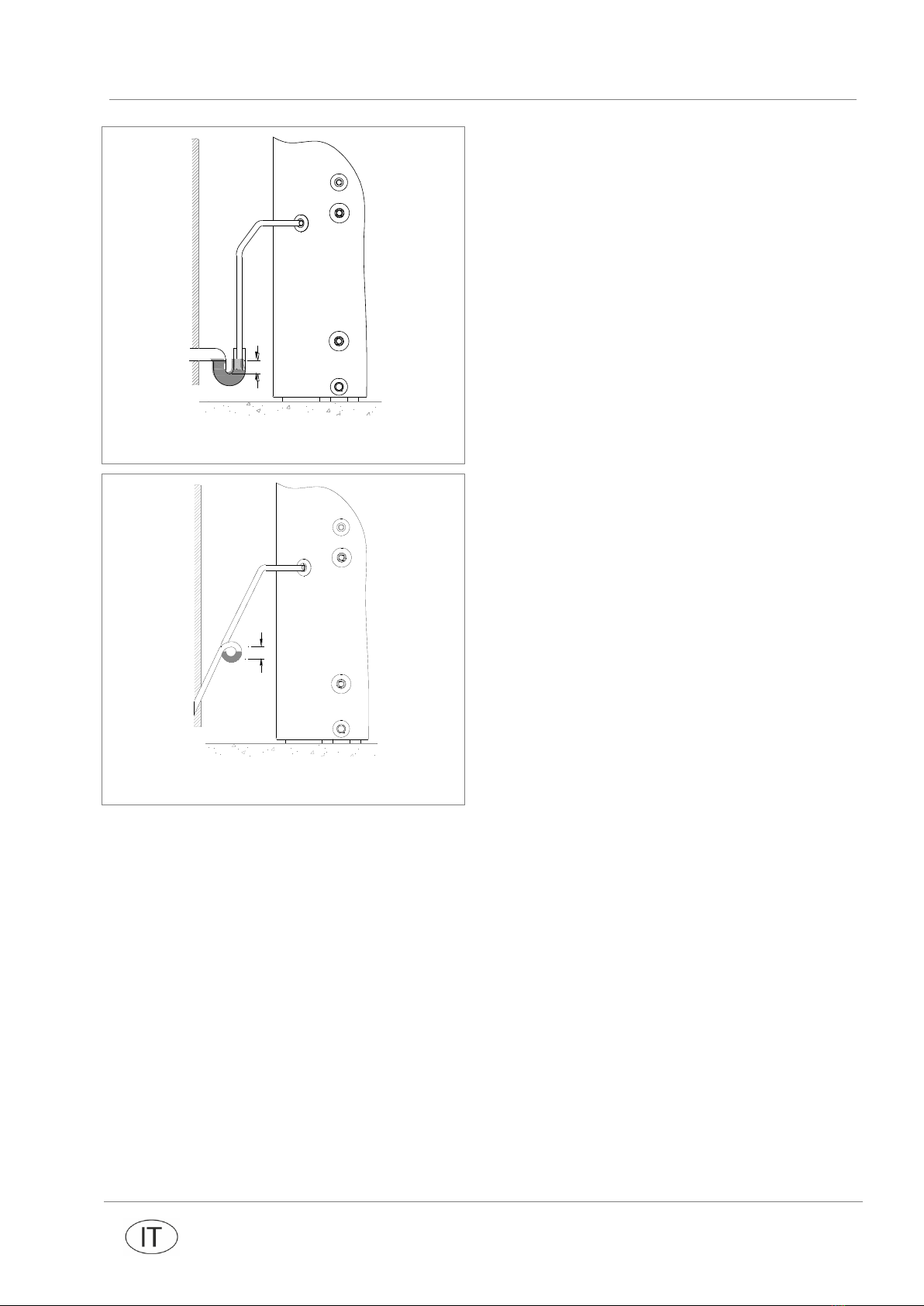

Fig. 9a –Esempi di collegamento scarico condensa
mediante sifone
Fig. 9b–Esempio di collegamento scarico condensa
mediante sifone con intercettatore acqua
≥ 60
≥ 60
Ø20
½”G

Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 17 / 148
5.5 Collegamenti elettrici
Il prodotto è fornito già cablato per
l’alimentazione di rete. Esso è alimentato
attraverso un cavo flessibile e una combinazione
presa/spina (Fig. 10 e Errore. L'origine riferimento
non è stata trovata.11). Per l’allacciamento alla
rete è richiesta una presa Schuko con messa a
terra e protezione separata.
ATTENZIONE!: la linea di alimentazione
elettrica alla quale l’apparecchiatura
sarà collegata deve essere protetta da
un adeguato interruttore differenziale.
Il tipo di differenziale va scelto
valutando la tipologia dei dispositivi
elettrici utilizzati dall’impianto
complessivo.
Per l’allacciamento rete e i dispositivi di
sicurezza (ad es. interruttore
differenziale) attenersi alla norma IEC
60364-4-41.
Fig. 10–Presa Schuko
Fig. 11–Spina apparecchio
5.5.1 Collegamenti remoti
L’apparecchiatura è predisposta per essere
collegata con altri sistemi energetici remoti
(fotovoltaico e solare termico).
L’interfaccia utente dispone di due ingressi digitali
aventi le seguenti funzioni:
Digitale 1:
Quando si chiude un contatto pulito tra i
morsetti 30 e 31 (cavo: fili marrone/giallo) e la
temperatura dell'acqua misurata da NTC1 è
maggiore di SP8 la pompa di calore si
arresta, il riavvio della pompa è dato dal
rilascio del contatto più il tempo impostato in
C13 o, immediatamente se la temperatura
della sonda bassa del boiler è inferiore di SP8
Digitale 2: ingresso da fotovoltaico.
Quando si chiude un contatto pulito tra i
morsetti 31 e 32 (cavo: fili verde/bianco) e la
pompa di calore raggiungerà la temperatura
impostata in SP5 (impostazione predefinita a
62°C) il valore nominale della temperatura
dell’acqua calda viene alzato di 7°C. E’
possibile definire dalle impostazioni a livello di
parametro SP6 (esempio: portando il valore da
62°C a 75°C) che in presenza di energia
elettrica fotovoltaica sufficiente, il salto
termico da 62°C a 75°C venga effettuato dal
riscaldatore elettrico ad immersione (se SP6
uguale a SP5 la resistenza non si attiverà mai).
5.5.2 Modalità di connessione remota
Per il collegamento agli ingressi digitali
l’apparecchiatura è fornita con un cavo
aggiuntivo quadripolare già connesso alla scheda
elettronica dell’interfaccia utente(posto all’interno
dell’apparato Fig. 13). I collegamenti remoti verso
gli eventuali sistemi energetici sono a cura
dell’installatore qualificato (scatole di
connessione, morsetti e cavi di collegamento).
Le figure che seguono illustrano un esempio di
connessione remota (Fig. 12 e Fig. 12a).
Fig. 12 –Esempio connessione remota
30 31 31 32
30 31 31 32

Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 18 / 148

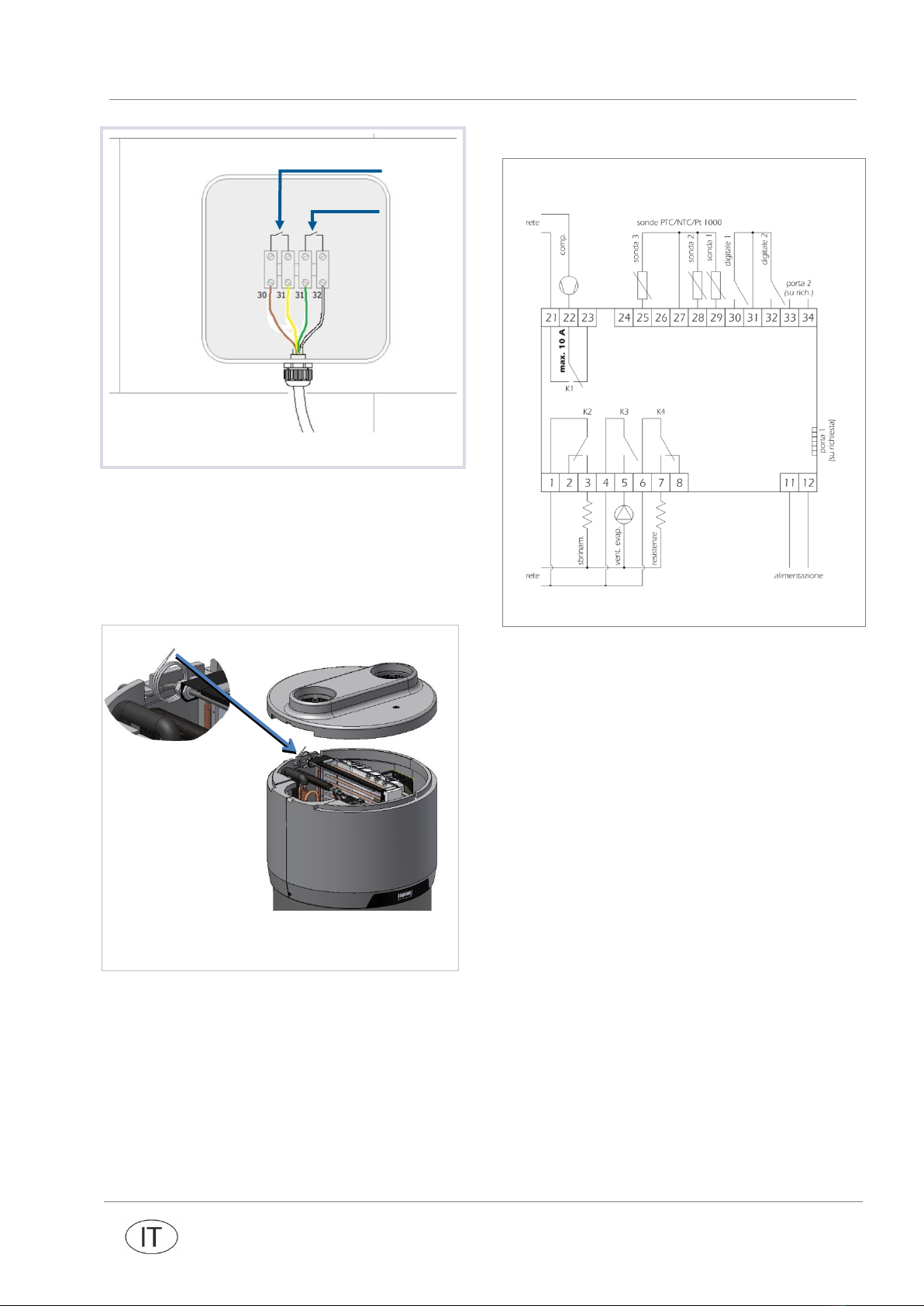

Fig. 12a –Dettaglio esempio connessione remota
Per accedere al cavo quadripolare per
connessione remota è necessario rimuovere la
copertura superiore del boiler (vedi paragrafo 8.1
Fig. 17), e portare all’esterno il cavo attraverso
l’apposita feritoia già presente sulla cover
posteriore come indicato in Fig. 13.
Fig. 13 –Cavi per connessione remota
5.6 Schema elettrico
Fig. 14 –Schema elettrico
Sonda 1: sonda superiore
Sonda 2: sonda inferiore
Sonda 3: sonda evaporatore
Digitale 1
Digitale 2

Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 19 / 148
6MESSA IN SERVIZIO
ATTENZIONE!: verificare che
l’apparecchiatura sia stata connessa al
cavo di terra.
ATTENZIONE!: verificare che La tensione
di linea corrisponda a quella indicata
sulla targhetta dell’apparecchiatura.
Per la messa in servizio procedere con le seguenti
operazioni:
Riempire il boiler agendo sul rubinetto in
ingresso e verificare che non vi siano perdite
d'acqua da guarnizioni e raccordi. Serrare i
bulloni o i raccordi ove necessario;
Non superare la pressione massima ammessa
indicata nella sezione “dati tecnici generali”;
Controllare il funzionamento delle sicurezze del
circuito idraulico;
Connettere la spina alla presa di
alimentazione;
All'inserimento della spina il boiler è in stand-
by, il display rimane spento, si illumina il tasto di
accensione;
Premere il tasto di accensione (consultare il
paragrafo 7.1.3), l’apparecchio si attiva in
modalità “ECO” (impostazione di fabbrica)
dopo 5 minuti dalla pressione del tasto.

Manuale di installazione, uso e manutenzione
CODICE MANUALE 6328407
pag. 20 / 148
7FUNZIONAMENTO ED USO
La gestione del prodotto è affidata ad
un’interfaccia utente che consente di:
Impostare il modo di funzionamento;
Modificare i parametri di funzionamento;
Visualizzare e gestire le eventuali situazioni di
allarme;
Verificare lo stato delle risorse.
In seguito, con il termine “accensione” si
intende il passaggio dallo stato di Stand-by
allo stato ON; con il termine
“spegnimento” si intende il passaggio dallo
stato ON allo stato Stand-by.
In seguito, con il termine “procedura
avanzata” si intende riferirsi a particolari
procedure dello strumento descritte nei
paragrafi relativi alla “gestione avanzata”.
7.1 INTERFACCIA UTENTE

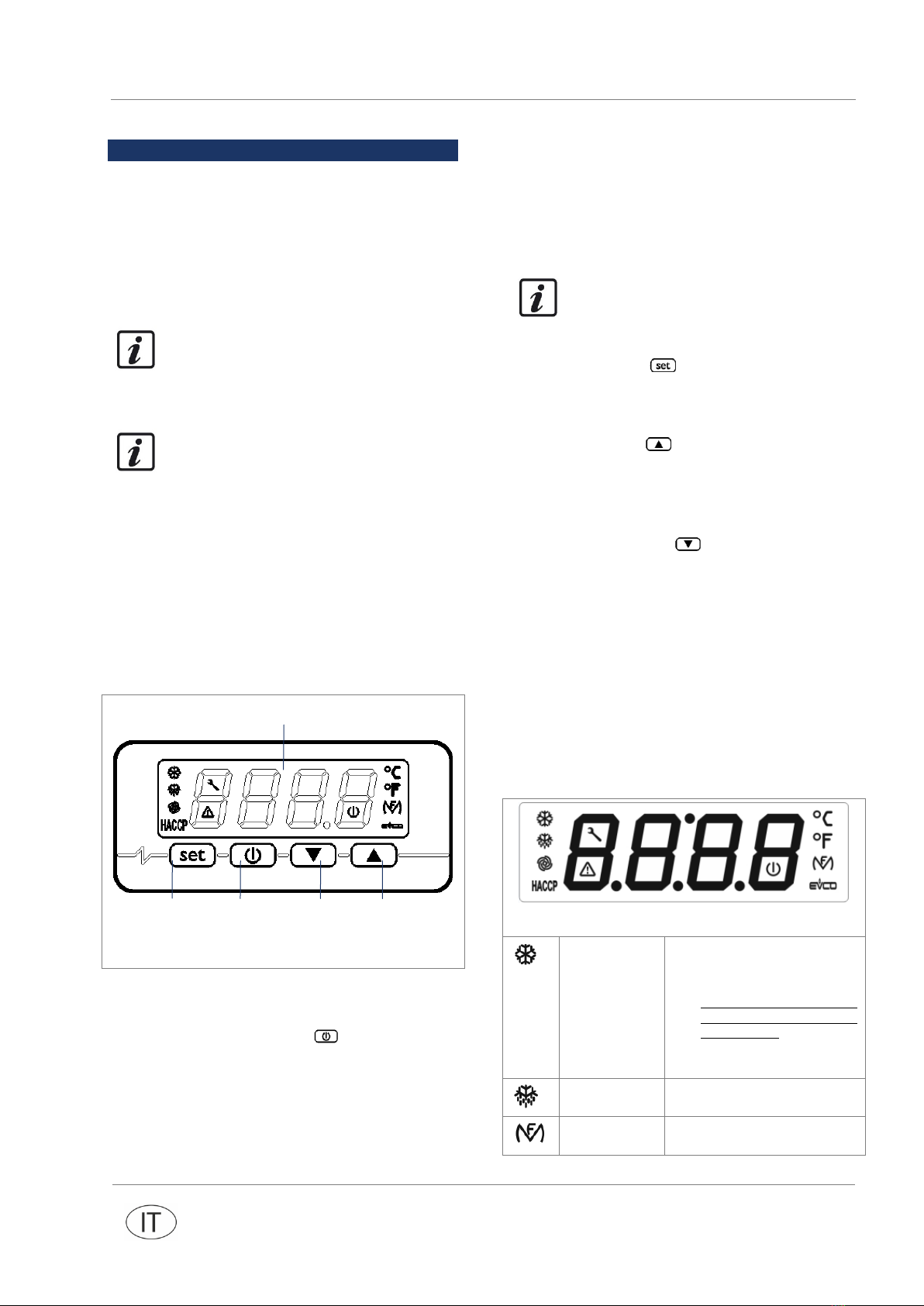

L’interfaccia utente (Fig. 15) consente di verificare
e regolare il funzionamento dell’apparecchiatura.
Essa è dotata di un display e dei seguenti pulsanti:
Tasto On/Stand-by;
Tasto SET;
Tasto DOWN;
Tasto UP.
Fig. 15 –Interfaccia utente
7.1.1 PULSANTI E DISPLAY INTERFACCIA
7.1.1.1 Tasto ON/Stand-by
Tramite questo tasto è possibile:
Accendere il prodotto (stato ON);
Portare in Stand-by il prodotto (in questo stato
lo strumento può entrare in funzione
automaticamente a fasce orarie e attivare
autonomamente le funzioni antilegionella e
sbrinamento).
Quando è alimentato, lo strumento
ripresenta lo stato in cui si trovava
nell’istante in cui l’alimentazione è stata
disconnessa.
7.1.1.2 Tasto [SET]
Tramite questo tasto è possibile:
Confermare le selezioni o i valori impostati.
7.1.1.3 Tasto [UP]
Tramite questo tasto è possibile:
Scorrere in alto la lista dei vari parametri;
Aumentare il valore di un parametro.
7.1.1.4 Tasto [DOWN]
Tramite questo tasto è possibile:
Scorrere in basso la lista dei vari parametri;
Diminuire il valore di un parametro.
7.1.1.5 Display interfaccia
Il display dell’interfaccia (Fig. 16) permette la
visualizzazione di:
Temperature di regolazione;
Codici allarme/Errori;
Segnalazioni di stato;
Parametri di funzionamento.
Fig. 16 –Display interfaccia utente
LED
compressore
Se è acceso: il compressore è
attivo.
Se lampeggia:
E’ in corso la procedura
di accensione del
compressore.
E’ in corso la modifica del
setpoint di lavoro;
LED
sbrinamento
Se è acceso: è in corso lo
sbrinamento
LED MF
Se è acceso: la resistenza
elettrica del boiler è accesa
Tasto
ON/Stand-by
Tasto
SET
Tasto
DOWN
Tasto
UP
Display
