Simer P3010 User manual

Installation/Operation/Parts
For further operating, installation,
or maintenance assistance:
Call 1-800-468-7867
English . . . . . . . . . . . . . . Pages 2-4
Installation/Fonctionnement/Pièces
Pour plus de renseignements
concernant l’utilisation,
l’installation ou l’entretien,
Composer le 1 [phone]
Français . . . . . . . . . . . . Pages 5-7
Instalación/Operación/Piezas
Para mayor información sobre el
funcionamiento, instalación o
mantenimiento de la bomba:
Llame al 1-800-468-7867
Español . . . . . . . . . . .Paginas 8-10
©2002 PRINTED IN U.S.A. SIM565 (Rev. 7/18/02)
OWNER’S MANUAL
12V DC Powered
Submersible Utility Pump
NOTICE D’UTILISATION
Pompe utilitaire submersible
fonctionnant sur le courant
continu de 12 volts
MANUAL DEL USUARIO
Bomba sumergible de uso
general con alimentación
de corriente continua de
12 voltios
®
MOD. P3010
®
293 Wright St., Delavan, WI 53115
Phone: [phone]
1-800-546-7867
Fax: [phone]
Web Site: http://www.simerpump.com

Safety 2
For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867
READ AND FOLLOW
SAFETY INSTRUCTIONS!
This is the safety alert symbol. When you see this
symbol on your pump or in this manual, look for
one of the following signal words and be alert to the
potential for personal injury.
warns about hazards that will cause serious
personal injury, death or major property damage if
ignored.
warns about hazards that can cause serious
personal injury, death or major property damage if
ignored.
warns about hazards that will or can cause
minor personal injury or property damage if ignored.
The label NOTICE indicates special instructions which
are important but not related to hazards.
Carefully read and follow all safety instructions in this
manual and on pump.
Keep safety labels in good condition.
Replace missing or damaged safety labels.
GENERAL SAFETY INFORMATION
1. This equipment is only for use with an automotive,
tractor or marine type battery fully charged to 12
Volts DC.
To reduced the risk of electric shock,
disconnect wiring before servicing. Do not lift the
pump by the power cord.
2. Know the pump application, limitations, and poten-
tial hazards.
3. Do not use in water where fish are present to avoid
obstructing the intake.
4. Before Servicing:
Disconnect the cables from the battery.
Release all pressure within the system.
Drain all water from the system.
5. Secure the discharge line before starting the pump.
An unsecured discharge line can whip, possibly caus-
ing personal injury and/or property damage.
6. Check the discharge hose before each use, making
certain all connections are secure, and that the hose
is not kinked.
7. Periodically inspect the pump and system compo-
nents. Keep free of debris and foreign objects.
8. Provide a means of pressure relief for pumps whose
discharge line can be shut-off or obstructed.
9. Personal Safety:
a. Wear safety glasses at all times when working
with the pump.
b. Keep work area clean, uncluttered and properly
lighted – replace all unused tools and equipment.
c. Keep visitors at a safe distance from the work
area.
d. Make the workshop child-proof – with padlocks,
master switches, and by removing starter keys.
10.Protect the electrical cord from sharp objects, hot sur-
faces, oil, and chemicals. Avoid kinking the wires.
Replace or repair damaged or worn cords immediately.
11. Do not touch an operating motor. Motors can operate
at high temperatures.
SIMER warrants to the original consumer purchaser (“Purchaser”) of its products
that they are free from defects in material or workmanship.
If within twelve (12) months from the date of the original consumer purchase
any such product shall prove to be defective, it shall be repaired or replaced at
SIMER’s option, subject to the terms and conditions set forth below. Your origi-
nal receipt of purchase is required to determine warranty eligibility.
Exceptions to the Twelve (12) Month Warranty
Five (5) Year Warranty:
If within five (5) years from original consumer purchase any Pre-Charge water
system tank shall prove to be defective, it shall be repaired or replaced at
SIMER’s option, subject to the terms and conditions set forth below.
General Terms and Conditions
Purchaser must pay all labor and shipping charges necessary to replace product
covered by this warranty. This warranty shall not apply to acts of God, nor shall
it apply to products which, in the sole judgement of SIMER, have been subject
to negligence, abuse, accident, misapplication, tampering, alteration; nor due
to improper installation, operation, maintenance or storage; nor to other than
normal application, use or service, including but not limited to, operational fail-
ures caused by corrosion, rust or other foreign materials in the system, or oper-
ation at pressures in excess of recommended maximums.
Requests for service under this warranty shall be made by returning the defec-
tive product to the Retail outlet or to SIMER as soon as possible after the dis-
covery of any alleged defect. SIMER will subsequently take corrective action as
promptly as reasonably possible. No requests for service under this warranty
will be accepted if received more than 30 days after the term of the warranty.
This warranty sets forth SIMER’s sole obligation and purchaser’s exclusive rem-
edy for defective products.
SIMER SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL, OR
CONTINGENT DAMAGES WHATSOEVER.
THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL
OTHER EXPRESS WARRANTIES. IMPLIED WARRANTIES, INCLUDING BUT
NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE, SHALL NOT EXTEND BEYOND THE
DURATION OF THE APPLICABLE EXPRESS WARRANTIES PROVIDED HEREIN.
Some states do not allow the exclusion or limitation of incidental or conse-
quential damages or limitations on how long an implied warranty lasts, so the
above limitations or exclusions may not apply to you. This warranty gives you
specific legal rights and you may also have other rights which vary from state
to state.
Simer Limited Warranty
SIMER • 293 Wright St. • Delavan, WI U.S.A. 53115
Phone: [phone] • Fax: [phone]

For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867
Installation / Operation 3
DESCRIPTION
This non-corrosive pump pumps up to 1380 GPH,
pumps floors dry to 3/16”, fits inside a 6” opening, and
weighs only 9 pounds. Includes a 1-1/4” garden hose
adapter and 10’ replaceable DC cable leads.
Fire and Explosion Hazard. Do not use in
explosive atmospheres. Use only in a vented atmos-
phere. Protect the motor from explosive fumes. Pump
water only with this pump.
NOTICE: Do not use a battery charger to power this
pump.
For more information, see your retailer, or call Simer
customer service at 1-800-468-7867.
SPECIFICATIONS
Liquid Temp. Range ........... 35° to 120° F (1.7° to 50° C)
Circuit Requirement ...................................12 Volts DC
NOTICE: Pump water only with this pump. Never run
the pump dry!
PERFORMANCE
INSTALLATION
1. Power Supply: Pump must be used only with a 12
Volt DC battery, or a direct current power supply. Do
not connect to 120VAC.
2. Place the pump in the water on a hard surface.
3. Install a check valve between the pump discharge
port and the discharge hose adapter to prevent back-
ward flow through the pump when the pump shuts
off. See Figure 1.
4. Connect the discharge hose.
NOTICE: Do not allow the pump to sit in dirt or
sand. This will cause rapid wear of the pump.
5. Be sure the discharge line is open.
6. Connect the motor lead wires as indicated in Table I
and as shown in Figure 2.
NOTICE: One of two cordsets is supplied with the
pump. To determine which wire is negative and
which is positive, refer to the wire labels. Fuse in on
the positive wire. Wire color does not matter.
In order for the pump to run in the proper direction
and prevent harm to the pump, the wires must be
connected correctly.
GPM (LPM) AT TOTAL FEET (M)
Model 0 5 10 15 20 25 30
No. (0) (1.5m) (3m) (4.6m) (6.1m) (7.6m) (9.1m)
CAPACITY GALLONS(L)/Minute
23 20 18 14 10 6 1
P3010 (87) (76) (68) (53) (38) (23) (3.8)
Cord connector,
wiring, and
handle are
removed
for clarity.
1-1/4"
Discharge
Hose Adapter
Check
Valve
(Sold Separately)
Discharge
Port

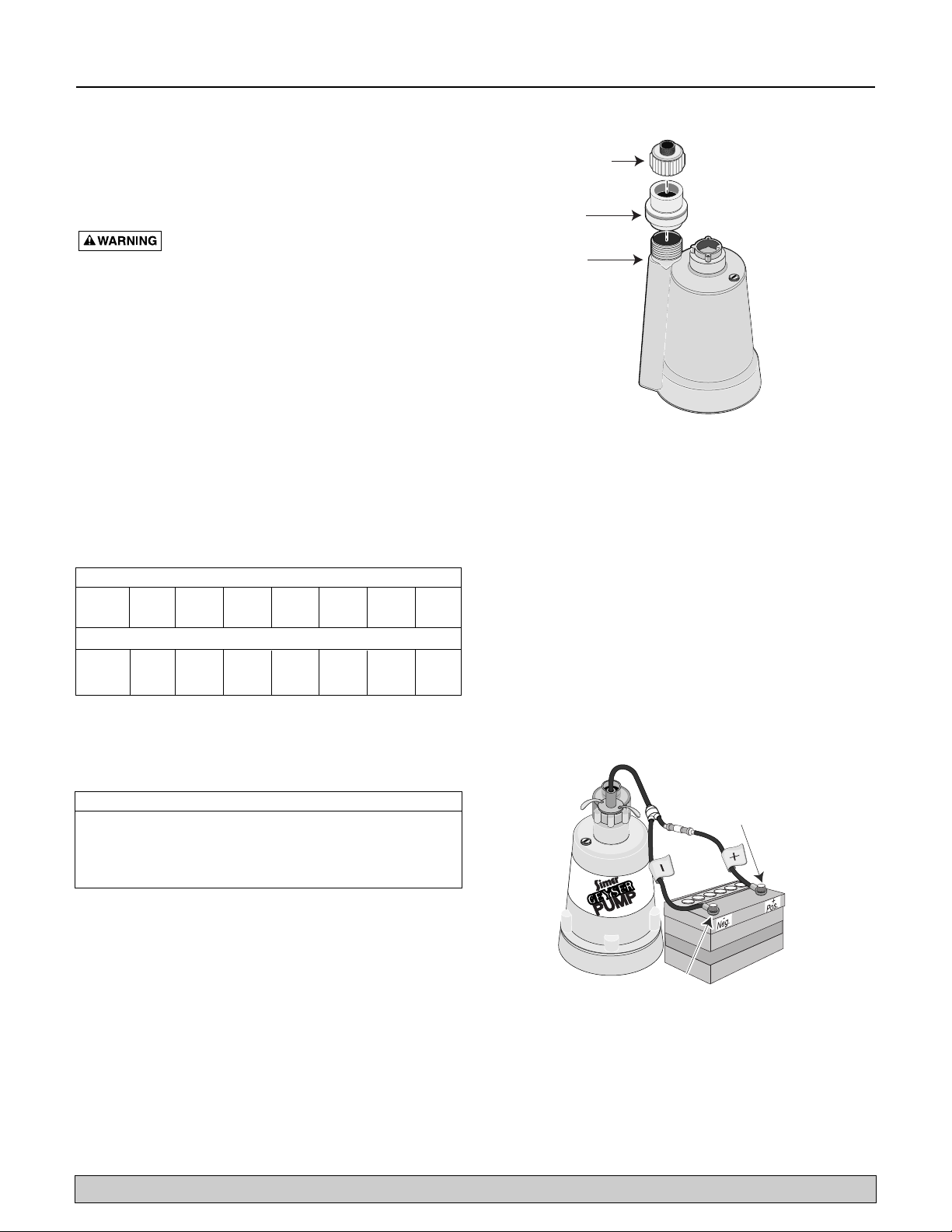

Figure 1 – Discharge assembly.
Motor Lead Wires
Connect the
negative wire
to the negative
battery terminal.
Connect the
positive wire,
with the fuse,
to the positive
battery terminal.
®
Figure 2 – Wiring Connections.
Connect the ... To the ...
1. Connector with Positive (+) battery terminal
positive (+) wire
2. Connector with Negative (-) battery terminal
negative (-) wire
TABLE I – WIRING CONNECTIONS
Performance depends on state of battery.

For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867
Operation / Repair Parts 4
OPERATION
Risk of electric shock. Before attempting to
check why a unit has stopped operating, disconnect the
battery from the unit. Do not handle a pump or pump
motor with wet hands or when standing on wet or damp
surface, or in water. Do not use this pump in marine
applications.
1. The shaft seal depends on water for lubrication. Do
not operate the pump unless it is pumping water. The
seal will be damaged if the pump is allowed to run
dry. Pump water only.
2. The pump motor must be connected to a fully
charged automotive, tractor or marine type battery of
the proper voltage, or a direct current, full wave recti-
fying 12 Volt power supply with a filter, to smooth
out any current surges.
3. Do not use a battery charger to power this pump.
BATTERY OPERATION
Fire or Explosion Hazard. Follow the bat-
tery manufacturer’s recommendations for the mainte-
nance and safe use of the battery. The battery can cause
a fire if the battery terminals are short circuited. Never
allow the DC terminals to touch each other. Take special
care NOT to touch the battery cable clamps together or
to drop a tool (wrench) across the terminals. This will
“short circuit” the battery.
• Keep sparks and flames away from the battery.
• Use the battery in a cool, dry, well ventilated area.
• Do not allow children to play around the battery.
Severe Burn Hazard. Battery acid is corro-
sive and can cause severe burns and blindness. Do not
spill on skin or clothing. Always wear eye, skin and hand
protection when working with the battery.
1
2
3
5
6
7
8
9
4
11
10
®

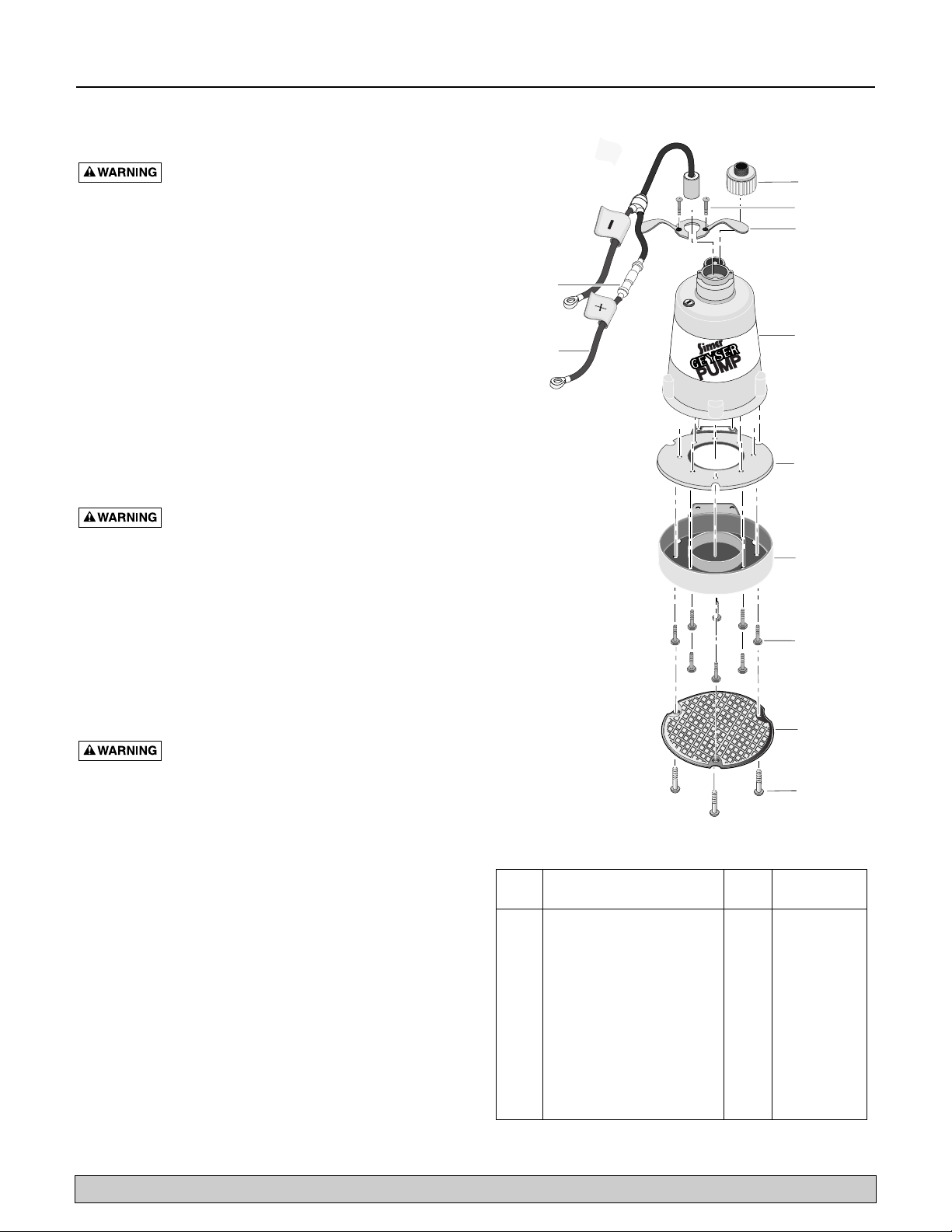

Key Part
No. Description Qty. P3010
1Hose Adapter, 1-1/4” 1 007-022
2Screws, Handle 2 670-646
3Handle 1 383-147-B
4Pump Cover* 1 230-375-B
5Gasket, Volute 1 345-031
6Volute 1 847-002
7Screws, Volute 9 670-784
8Pump Screen 1 667-013
9Screws, Screen 3 670-646
10 Replacement Fuse 1 344-001
11 Power Cord 1 992-697
REPAIR PARTS LIST
* If the motor fails, replace the pump.

Sécurité 5
Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867
LIRE TOUTES CES
INSTRUCTIONSET LES SUIVRE!
Ce symbole indique qu’il faut être prudent. Lorsque ce
symbole apparaît sur la pompe ou dans cette Notice,
rechercher une des mises en garde qui suivent, car elles
indiquent un potentiel possible de blessures corporelles.
avertit d’un danger qui causera des blessures
corporelles, la mort ou des dommages matériels importants si
on l’ignore.
avertit d’un danger qui risque de causer des
blessures corporelles, la mort ou des dommages matériels
importants si on l’ignore.
avertit d’un danger qui causera ou qui ris-
quera de causer des blessures corporelles, la mort ou des dom-
mages matériels importants si on l’ignore.
Le mot NOTA indique des instructions spéciales et importantes
n’ayant aucun rapport avec les dangers.
Lire attentivement toutes les consignes de sécurité contenues
dans cette Notice ou collées sur la pompe.
Garder les autocollants de sécurité en bon état;
les remplacer s’ils manquent ou s’ils ont été endommagés.
RENSEIGNEMENTS GÉNÉRAUX
CONCERNANT LA SÉCURITÉ
1. Cet équipement ne doit être utilisé qu’avec une batterie
d’automobile, de tracteur ou une batterie-marine de 12
volts en courant continu et entièrement chargée.
Pour réduire le risque de secousses élec-
triques, débrancher la pompe du courant électrique avant
de la réparer. Ne pas lever la pompe par son cordon
électrique.
2. Il faut connaître les méthodes d’utilisation de cette pompe,
les limitations de son utilisation et les risques potentiels de
danger que cela présente.
3. Pour ne pas obstruer l’aspiration de cette pompe, ne pas
l’utiliser dans l’eau où il y a présence de poissons.
4. Avant de procéder à toute intervention :
Débrancher les câbles de la batterie.
Dissiper toute la pression du système avant d’intervenir sur
un de ses composants.
Vider toute l’eau du système.
5. Immobiliser la conduite de refoulement avant de démarrer
la pompe. Une conduite de refoulement non immobilisée
risque de fouetter et de causer possiblement des blessures
corporelles et/ou des dommages matériels.
6. Vérifier le tuyau de refoulement avant chaque utilisation,
en s’assurant que tous les raccords sont fermement serrés et
que le tuyau n’est pas pincé.
7. Périodiquement, inspecter les composants de la pompe et
du système. Enlever tous les débris et tous les corps
étrangers.
8. Prévoir, dans le cas des pompes dont la conduite de
refoulement risque d’être fermée ou obstruée, un moyen de
dissiper la pression.
9. Sécurité personnelle :
a. Toujours porter des lunettes de sécurité lorsque l’on
intervient sur une pompe.
b. Garder la zone de travail propre, nette et adéquatement
éclairée – enlever tous les outils et tous les équipements
non utilisés.
c. Garder les visiteurs à une distance sécuritaire de la zone
de travail.
d. L’atelier doit être rendu sécuritaire pour les enfants en
posant des cadenas, des disjoncteurs principaux et en
enlevant toutes les clés des démarreurs.
10. Protéger tous les fils électriques contre les objets tran-
chants, les surfaces chaudes, les huiles et les produits chim-
iques. Éviter d’écraser les fils. Remplacer ou réparer immé-
diatement tout fil endommagé ou usé.
11. Ne pas toucher à un moteur en fonctionnement. Ne pas
toucher à un moteur en fonctionnement, car il peut fonc-
tionner par des températures élevées.
ATTENTION
SIMER garantit à l’acheteur-utilisateur initial (“Acheteur”) que ses produits sont
exempts de tout défaut de fabrication et de matériaux.
Tout produit reconnu défectueux dans les douze (12) mois qui suivent la date
d’achat d’origine sera remplacé ou réparé à la discrétion de SIMER, selon les con-
ditions stipulées ci-dessous. La preuve datée de l’achat servira à déterminer si le
produit est sous garantie.
Exceptions à la garantie de douze (12) mois
Garantie de cinq (5) ans :
Si, dans les cinq (5) ans à compter de la date de son achat par l’Acheteur, un réser-
voir de système d’eau préchargé s’avère défectueux, SIMER s’engage, à son choix,
de le réparer ou de le remplacer, sous réserve des termes et conditions énoncés ci-
dessous.
Conditions générales
L’Acheteur s’engage à payer tous les frais de main-d’oeuvre et d’expédition néces-
saires au remplacement du produit couvert par la garantie. Cette garantie ne cou-
vre pas les cas de force majeure et ne s’applique pas aux produits qui, du seul avis
de SIMER, ont fait l’objet de négligence, d’utilisation abusive ou incorrecte, d’ac-
cident, de modification ou d’altération; ni aux produits qui n’ont pas été installés,
utilisés, entreposés ou entretenus correctement; ni à ceux qui n’ont pas été utilisés
ou entretenus normalement, y compris, mais sans s’y limiter, aux produits ayant
subi des pannes de fonctionnement causées par la corrosion, la rouille ou tout
autre corps étranger qui se serait introduit dans le système ou aux produits ayant
fonctionné à des pressions dépassant la pression maximum recommandée.
Les demandes de service en vertu de la présente garantie seront faites en retour-
nant le produit défectueux au détaillant ou à SIMER dès la découverte du défaut
allégué. SIMER prendra alors les mesures correctives aussi rapidement qu’il est
raisonnablement possible. Aucune demande de service en vertu de la présente
garantie ne sera acceptée si elle est reçue plus de 30 jours après l’expiration de
ladite garantie.
La présente garantie énonce la totalité des obligations de SIMER et le seul recours
possible de l’Acheteur dans le cas de produits défectueux.
SIMER NE PEUT ÊTRE TENUE RESPONSABLE D’AUCUN DOMMAGE INDIRECT,
ACCIDENTEL OU FORTUIT QUEL QU’IL SOIT.
LES PRÉSENTES GARANTIES SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE
AUTRE GARANTIE EXPRESSE. LES GARANTIES IMPLICITES, Y COMPRIS, MAIS
SANS S’Y LIMITER, LES GARANTIES IMPLICITES AYANT TRAIT À LA
COMMERCIABILITÉ ET À L’ADAPTATION À UN USAGE PARTICULIER, NE
DÉPASSERONT PAS LA DURÉE DES GARANTIES EXPRESSE APPLICABLES
STIPULÉES DANS LES PRÉSENTES.
Certaines provinces n’autorisent pas d’exclure ou de limiter des dommages fortu-
its ou indirects ou de limiter la durée d’une garantie implicite; il se peut donc que
les limitations ou exclusions ci-dessus ne s’appliquent pas à votre cas. La présente
garantie vous donne des droits juridiques spécifiques et vous pouvez en avoir
d’autres qui varient d’une province à l’autre.
Garantie limitée Simer
SIMER • 293 Wright St. • Delavan, WI 53115
Tél. [phone] 546-7867 • Téléc. 1 800 390-5351

Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867
Installation / Fonctionnement 6
DESCRIPTION
Cette pompe non corrosive pompe jusqu’à 1 380 gal/h et
jusqu’à ce qu’il ne reste plus que 3/16 de pouce d’eau. Sa
dimension permet de la faire passer par une ouverture de 6
pouces et elle ne pèse que 9 livres. Cette pompe est livrée
avec un adaptateur de tuyau d’arrosage de 1 1/4 pouce et un
cordon électrique de 10 pieds remplaçable que l’on doit
brancher sur le courant continu.
Risque d’explosions. Le moteur de cette
pompe n’est pas anti-inflammable. Ne pas utiliser cette pompe
dans des atmosphères explosives. Ne l’utiliser que dans une
atmosphère bien aérée. Protéger le moteur contre les vapeurs
explosives.
NOTA : Ne pas utiliser un chargeur de batterie pour alimenter
cette pompe.
Pour de plus amples renseignements, s’adresser au détaillant
ou appeler le service à la clientèle Simer en composant le
1 800 468-7867.
CARACTÉRISTIQUES
Gamme de températures
du liquide ...................De 35° à 120 °F (de 1,7° à 50 °C)
Circuit électrique minimum requis ......................12 volts
NOTA : Ne pomper que de l’eau avec cette pompe.
Ne jamais la faire fonctionner à sec!
RENDEMENT
INSTALLATION
1. Alimentation en courant électrique : Cette pompe ne doit
être branchée que sur une batterie de 12 volts en courant
continu ou sur une alimentation électrique de 12 volts en
courant continu. Ne jamais la brancher sur le courant
alternatif de 120 volts.
2. Mettre la pompe dans l’eau et la faire reposer sur une sur-
face dure.
3. Poser un clapet de non retour entre l’orifice de refoule-
ment de la pompe et l’adaptateur du tuyau de refoulement
pour que l’eau ne revienne pas dans la pompe lorsqu’elle
s’arrête. Se reporter à la Figure 1.
4. Brancher le tuyau de refoulement.
NOTA : Ne pas permettre à la pompe de reposer dans la
boue ni le sable, sinon elle s’usera rapidement.
5. S’assurer que la conduite de refoulement est ouverte.
6. Brancher les fils électriques du moteur comme il est
indiqué dans le tableau 1 et comme il est illustré à la
Figure 2.
NOTA : Un de deux jeux de cordons d’alimentation est
fourni avec la pompe. Pour déterminer quel fil est négatif
et quel fil est positif, se reporter à l’étiquette des fils. Le fil
positif est muni d’un fusible. La couleur des fils n’a aucune
importance.
Pour que la pompe fonctionne dans le bon sens et pour ne
pas l’endommager, les fils doivent être correctement
branchés.
Gal/m (L/m) À LA HAUTEUR TOTALE DE
DE REFOULEMENT EN PIEDS (m)
N° de 0 5 10 15 202530
modèle (0) (1,5 m) (3 m) (4,6 m) (6,1 m) (7,6 m) (9,1 m)
DÉBITS EN GALLONS (L)/minute
23 20 18 14 10 6 1
P3010
(87) (76) (68) (53) (38) (23) (3,8)
Cord connector,
wiring, and
handle are
removed
for clarity.
1-1/4"
Discharge
Hose Adapter
Check
Valve
(Sold Separately)
Discharge
Port
Figure 1 – Ensemble de refoulement.
Motor Lead Wires
Connect the
negative wire
to the negative
battery terminal.
Connect the
positive wire,
with the fuse,
to the positive
battery terminal.
®
Figure 2 – Branchements électriques.
Brancher la ... Sur la ...
1. Cosse du Borne positif (+)
fil positif (+) de la batterie
2. Cosse du Borne négatif (-)
fil négatif (-) de la batterie
TABLEAU I – BRANCHEMENT DES
CÂBLES
Les rendements dépendent de l’état de la batterie.
Le raccord du
cordon électrique,
le câblage et la
poignée ont été
déposés pour
plus de clarté.
Fils électriques
du moteur Brancher le fil
positif muni d’un
fusible sur la
borne positive de
la batterie.
Brancher le fil négatif
sur la borne positive
de la batterie.
Adaptateur de tuyau de
refoulement de 1 1/4 po
Clapet de non retour
(vendu séparément)
Orifice de
refoulement

Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867
Fonctionnement / Pièces de rechange 7
FONCTIONNEMENT
Risque de secousses électriques. Avant d’es-
sayer de vérifier pourquoi une pompe a cessé de fonctionner,
la débrancher de la batterie. Ne pas manipuler la pompe ni le
moteur de la pompe, et ne pas remplacer de fils si on a les
mains humides ou si on se tient debout sur une surface humide
ou dans l’eau. Ne pas utiliser cette pompe dans des applica-
tions marines.
1. Le joint de l’arbre dépend de l’eau pour sa lubrification et
son refroidissement. Ne pas faire fonctionner la pompe si
elle ne pompe pas d’eau. Le joint de l’arbre sera endom-
magé si la pompe fonctionne à sec. Ne pomper que de
l’eau.
2. Le moteur de cette pompe doit être branché sur une bat-
terie d’automobile, de tracteur ou une batterie-marine de
tension adéquate et entièrement chargée, ou sur une ali-
mentation en courant continu de 12 volts à redressement à
double alternance de façon à moduler toute surtension.
3. Ne pas utiliser un chargeur de batterie pour alimenter cette
pompe.
FONCTIONNEMENT DE LA POMPE
Risque d’incendies ou d’explosions. Suivre
les recommandations du fabricant de la batterie pour
entretenir et utiliser en toute sécurité la batterie. La batterie
risque de causer un incendie si ses bornes sont court-circuitées.
Ne jamais permettre aux bornes du courant continu de se
toucher. Faire bien attention de NE PAS faire toucher les cosses
des câbles de la batterie ou de laisser tomber un outil (une clé)
sur les deux bornes de la batterie. Ceci « court-circuitera » la
batterie.
•Ne pas approcher d’étincelles ni de flammes nues de la
batterie.
•Utiliser la batterie dans un endroit frais, sec et bien aéré.
•Ne pas permettre aux enfants de jouer autour de la
batterie..
Danger de brûlures graves. L’acide de la bat-
terie est corrosif et risque de causer des brûlures et la cécité.
Ne pas renverser d’acide sur la peau ni sur les vêtements.
Toujours porter une protection des yeux, de la peau et des
mains lorsque l’on intervient sur une batterie.
1
2
3
5
6
7
8
9
4
11
10
®
Réf. Désignation Qté P3010
1Adaptateur de tuyau
souple de 1 1/4 po 1 007-022
2Vis de poignée 2 670-646
3Poignée 1 383-147-B
4Couvercle de la pompe* 1 230-375-B
5Joint de la volute 1 345-031
6Volute 1 847-002
7Vis de la volute 9 670-784
8Crépine de la pompe 1 667-013
9Vis de la crépine 3 670-646
10 Fusible de rechange 1 344-001
11 Cordon électrique 1 992-697
LISTE DE PIÈCES DE RECHANGE
* Si le moteur tombe en panne, remplacer toute la
pompe.

Seguridad 8
Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867
LEA Y OBSERVE LAS
INSTRUCCIONES DE SEGURIDAD
Este es un símbolo de alerta de seguridad. Cuando
vea este símbolo en su bomba o en este manual,
busque una de las siguientes palabras de señal y esté
alerta a las posibilidades de lesiones personales.
advierte sobre peligros que, si se igno-
ran, ocasionarán lesiones personales graves, muerte o
daños importantes a la propiedad.
advierte sobre peligros que, si se ignoran,
pueden ocasionar lesiones personales graves, muerte o
daños importantes a la propiedad.
advierte sobre peligros que, si se igno-
ran, ocasionarán o pueden ocasionar lesiones personales
o daños a la propiedad, de menor envergadura.
La etiqueta AVISO indica instrucciones especiales que son
importantes pero no están relacionadas con los peligros.
Es importante que lea y observe todas las instrucciones
de seguridad que aparecen en este manual y en la bomba.
Mantenga las etiquetas de seguridad en buen estado.
Cambie toda etiqueta dañada y vuelva a colocar aquellas
que estén ausentes.
INFORMACIÓN GENERAL
SOBRE LA SEGURIDAD
1. Esta máquina ha sido diseñada para usarse solamente con
baterías de tipo automotriz, para tractores o marinas total-
mente cargadas a 12 voltios de corriente continua.
Para reducir el riesgo de choque eléctrico,
desconecte los cables antes de realizar trabajos de
reparación o mantenimiento. No levante la bomba por
medio del cordón eléctrico.
2. Infórmese sobre la aplicación, limitaciones y posibles ries-
gos de la bomba.
3. No la use en agua con peces para evitar obstrucciones en
la entrada.
4. Antes de realizar reparaciones:
Desconecte los cables de la batería.
Libere toda la presión dentro del sistema.
Drene toda el agua del sistema.
5. Asegure bien la tubería de descarga antes de poner en mar-
cha la bomba. Una tubería de descarga que no esté bien
segura puede moverse y causar lesiones personales y/o
daños materiales.
6. Inspeccione la manguera de descarga antes de cada uso,
verificando que todas las conexiones estén firmes y que la
manguera no esté enroscada.
7. Inspeccione periódicamente la bomba y los componentes
del sistema. Manténgalos limpios de escombros y objetos
foráneos.
8. Provea un medio de desahogo de la presión para aquellas
bombas cuya tubería de descarga pueda bloquearse u
obstruirse.
9. Seguridad Personal :
a. Use gafas protectoras en todo momento cuando trabaje
con la bomba.
b. Mantenga la zona de trabajo limpia, despejada y
debidamente iluminada - guarde toda herramienta y
equipo que no se use.
c. Mantenga a los visitantes a una distancia segura de la
zona de trabajo.
d. Asegúrese de que su taller sea a prueba de niños - con
candados, conmutadores maestros y sacando las llaves
del arrancador.
10. Proteja el cordón eléctrico contra objetos afilados, superfi-
cies calientes, aceite y sustancias químicas. Evite que los
cables se tuerzan. Cambie o repare todo cordón averiado o
gastado inmediatamente.
11. No toque un motor cuando esté funcionando. No toque un
motor cuando esté funcionando. Los motores pueden fun-
cionar a temperaturas altas.
PRECAUCIÓN
PELIGRO
SIMER garantiza al comprador consumidor original (“Comprador”) de sus produc-
tos que se encuentran libres de defectos en material o mano de obra.
Si dentro de los doce (12) meses a partir de la fecha de la compra original por el con-
sumidor, ese producto resulta defectuoso, éste será reparado o reemplazado a
opción de SIMER, sujeto a los términos y condiciones mencionados a continuación.
Su recibo de compra se usará para determinar la elegibilidad de la garantía.
Excepciones a la Garantía de doce (12) meses
Garantía de cinco (5) años;
Si dentro de los cinco (5) años desde la compra original por el consumidor de
cualquier tanque para un sistema hidráulico de pre-carga, éste resulta defectuoso,
será reparado o reemplazado a opción de SIMER, sujeto a los términos y condi-
ciones indicados a continuación.
Términos y Condiciones Generales
El comprador deberá pagar por toda la mano de obra y cargos de envío necesar-
ios para reemplazar el producto cubierto por esta garantía. Esta garantía no corre-
sponde en caso de actos fortuitos ni corresponde a productos que, a solo juicio de
SIMER, hayan sido objeto de negligencia, abuso, accidente, mala aplicación,
alteraciones forzosas o de otro tipo; ni debido a instalación, operación, manten-
imiento o almacenamiento indebidos; ni debido a toda operación, uso o servicio
que no sea normal, incluyendo, pero sin limitarse a, fallas de operación ocasion-
adas por corrosión, herrumbre u otros materiales foráneos en el sistema, o por la
operación a presiones en exceso a los máximos que se recomiendan.
Las solicitudes de servicio bajo esta garantía se deberán realizar por medio de la
devolución del producto defectuoso a la tienda minorista o a SIMER a la brevedad
posible después de haber descubierto el supuesto defecto. SIMER entonces tomará
una acción correctiva tan pronto como sea razonablemente posible. No se acep-
tarán solicitudes de servicio bajo esta garantía si se reciben después de más de 30
días de terminado el período de la garantía.
Esta garantía establece la única obligación de SIMER y el recurso exclusivo del
comprador en relación a productos defectuosos.
SIMER NO SE HARÁ RESPONSABLE DE NINGÚN DAÑO CONSECUENTE, INCI-
DENTAL O CONTINGENTE.
LAS GARANTÍAS QUE ANTECEDEN SON EXCLUSIVAS Y EN LUGAR DE TODA
OTRA GARANTÍA EXPLÍCITA O IMPLÍCITA, INCLUYENDO PERO SIN LIMITARSE
ALAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA
UN FIN ESPECÍFICO, Y NO SE EXTENDERÁN MÁS ALLÁ DE LA DURACIÓN DE
LAS GARANTÍAS EXPLÍCITAS CORRESPONDIENTES SUMINISTRADAS EN LA
PRESENTE.
Algunos estados no permiten la exclusión o limitación de daños incidentales o
consecuentes o de limitaciones de tiempo sobre garantías implícitas, de modo que
es posible que las limitaciones o exclusiones que preceden no correspondan en
su caso. Esta garantía le otorga derechos legales específicos y es posible que Ud.
también tenga otros derechos que pueden variar de un estado al otro.
Garantía limitada de Simer
SIMER. • 293 Wright St. • Delavan, WI, E.U.A. 53115
Teléfono: 1-800-468-7867/1-800-546-7867 • Fax: [phone]

Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867
Instalación / Operación 9
DESCRIPCIÓN
Esta bomba anticorrosiva bombea hasta 1380 GPH, seca pisos
hasta 3/16" de nivel de agua, encaja en una abertura de 6" y
pesa solamente 9 libras. Incluye un adaptador para manguera
de jardín de 1-1/4" y conductores de cables de corriente con-
tinua reemplazables de 10’.
Riesgo de incendio y explosión. No la use en
atmósferas explosivas. Use solamente en ambientes ventila-
dos. Proteja el motor contra emisiones explosivas. Bombee
solamente agua con esta bomba.
AVISO: No use un cargador de batería para alimentar esta
bomba.
Para mayor información, consulte a su comerciante autorizado
o llame al Departamento de Servicio al cliente de Simer, al 1-
800-468-7867.
ESPECIFICACIONES
Gama de temp. del líquido .............35° a 120° F (1.7° a 50° C)
Suministro de corriente requerido ........................12 voltios CC
AVISO: Bombee agua solamente con esta bomba.
¡Nunca permita que la bomba marche en seco!
DESEMPEÑO
INSTALACIÓN
1. Suministro de corriente: La bomba se debe usar solamente
con una batería de 12 voltios de corriente continua, o un
suministro de corriente continua. No se debe conectar a
corriente alterna de 120 voltios.
2. Coloque la bomba en el agua sobre una superficie dura.
3. Instale una válvula de retención entre la abertura de
descarga de la bomba y el adaptador de la manguera de
descarga para evitar flujo en reversa a través de la bomba
cuando se la apague. Consulte la figura 1.
4. Conecte la manguera de descarga.
AVISO: No permita que la bomba esté apoyada sobre
polvo o arena ya que eso puede causar un desgaste rápido
de la bomba.
5. Asegúrese de que la línea de descarga esté abierta.
6. Conecte los cables conductores del motor según se indica
en la Tabla I y según se ilustra en la figura 2.
AVISO: Uno de los dos juegos de cordones viene con la
bomba. Para determinar cuál de los cables es negativo y
cuál es positivo, consulte las etiquetas de los cables.
Ponga el fusible en el cable positivo. El color del cable no
es importante.
Para que la bomba marche en la dirección adecuada e
impedir que se perjudique, es importante conectar los
cables correctamente.
GPM (LPM) a altura total en pies (m)
Modelo 0 5 10 15 20 25 30
No. (0) (1.5m) (3m) (4.6m) (6.1m) (7.6m) (9.1m)
CAPACIDAD EN GALONES(l)/minuto
23 20 18 14 10 6 1
P3010 (87) (76) (68) (53) (38) (23) (3.8)
Cord connector,
wiring, and
handle are
removed
for clarity.
1-1/4"
Discharge
Hose Adapter
Check
Valve
(Sold Separately)
Discharge
Port
Figura 1 – Unidad de descarga.
Motor Lead Wires
Connect the
negative wire
to the negative
battery terminal.
Connect the
positive wire,
with the fuse,
to the positive
battery terminal.
®
Figura 2 – Conexiones de los cables.
Conecte el ... Al ...
1. Conector con Borne positivo (+) de
cable positivo (+) la batería
2. Conector con Borne negativo (-) de
cable negativo (-) la batería
TABLA I – CONEXIONES DE
CABLEADO
El desempeño depende del estado de la batería.
Se retiró el conector
del cordón, los
cables y el mango
para mayor claridad.
Cables conductores
del motor Conecte el cable
positivo con el
fusible al borne
positivo de la
batería.
Conecte el cable
negativo al
borne negativo
de la batería.
Abertura de
descarga
Válvula de retención
(vendida por separado)
Adaptador de la
manguera de
descarga de 1-1/4"

Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867
Operación / Piezas de repuesto 10
OPERACIÓN
Riesgo de choque eléctrico. Antes de tratar
de verificar por qué la unidad ha dejado de funcionar,
desconecte la batería de la unidad. No manipulee la bomba
ni el motor de la bomba con manos mojadas o cuando esté
parado sobre una superficie mojada o húmeda, o en el agua.
No use esta bomba para usos marinos.
1. El sello del eje depende del agua para su lubricación. No
opere la bomba a menos que esté bombeando agua, ya
que el sello se perjudicará si marcha en seco. Bombee
agua solamente.
2. El motor de la bomba debe estar conectado a una batería
totalmente cargada de tipo automotriz, para tractores o
marina y de la tensión adecuada, o a una fuente de sumin-
istro de corriente continua, de 12 voltios con rectificación
de onda completa y con un filtro para suavizar la sobreten-
sión transitoria.
3. No use un cargador de batería para alimentar esta bomba.
OPERACIÓN DE LA BATERÍA
Riesgo de fuego o explosión. Observe las
recomendaciones del fabricante de la batería para el manten-
imiento y uso seguro de la batería. La batería puede causar un
incendio si los bornes de la misma están en corto circuito.
Nunca permita que los bornes de corriente continua se toquen
entre sí. Tenga sumo cuidado de NO dejar que las pinzas del
cable de la batería se toquen o de dejar caer una herramienta
(llave de tuercas) entre los bornes. Esto causará un cortocir-
cuito en la batería.
•Mantenga chispas y llamas lejos de la batería.
•Use la batería en una zona fresca, seca y bien ventilada.
•No permita que los niños jueguen cerca de la batería.
Riego de quemaduras graves. El ácido de la
batería es corrosivo y puede causar quemaduras graves y
ceguera. No lo derrame sobre la piel o la ropa. Siempre use
protección para los ojos, la piel y las manos cuando trabaje
con la batería.
1
2
3
5
6
7
8
9
4
11
10
®
Clave Descripción de
No. la pieza Cant. P3010
1Adaptador de manguera,
1-1/4" 1 007-022
2Tornillos, manija 2 670-646
3Manija 1 383-147-B
4Cubierta de la bomba* 1 230-375-B
5Empaquetadura, voluta 1 345-031
6Voluta 1 847-002
7Tornillos, voluta 9 670-784
8Criba de la bomba 1 667-013
9Tornillos, criba 3 670-646
10 Fusible de repuesto 1 344-001
11 Cordón eléctrico 1 992-697
LISTA DE PIEZAS DE REPUESTO
* Si falla el motor, reemplace la bomba.

11
