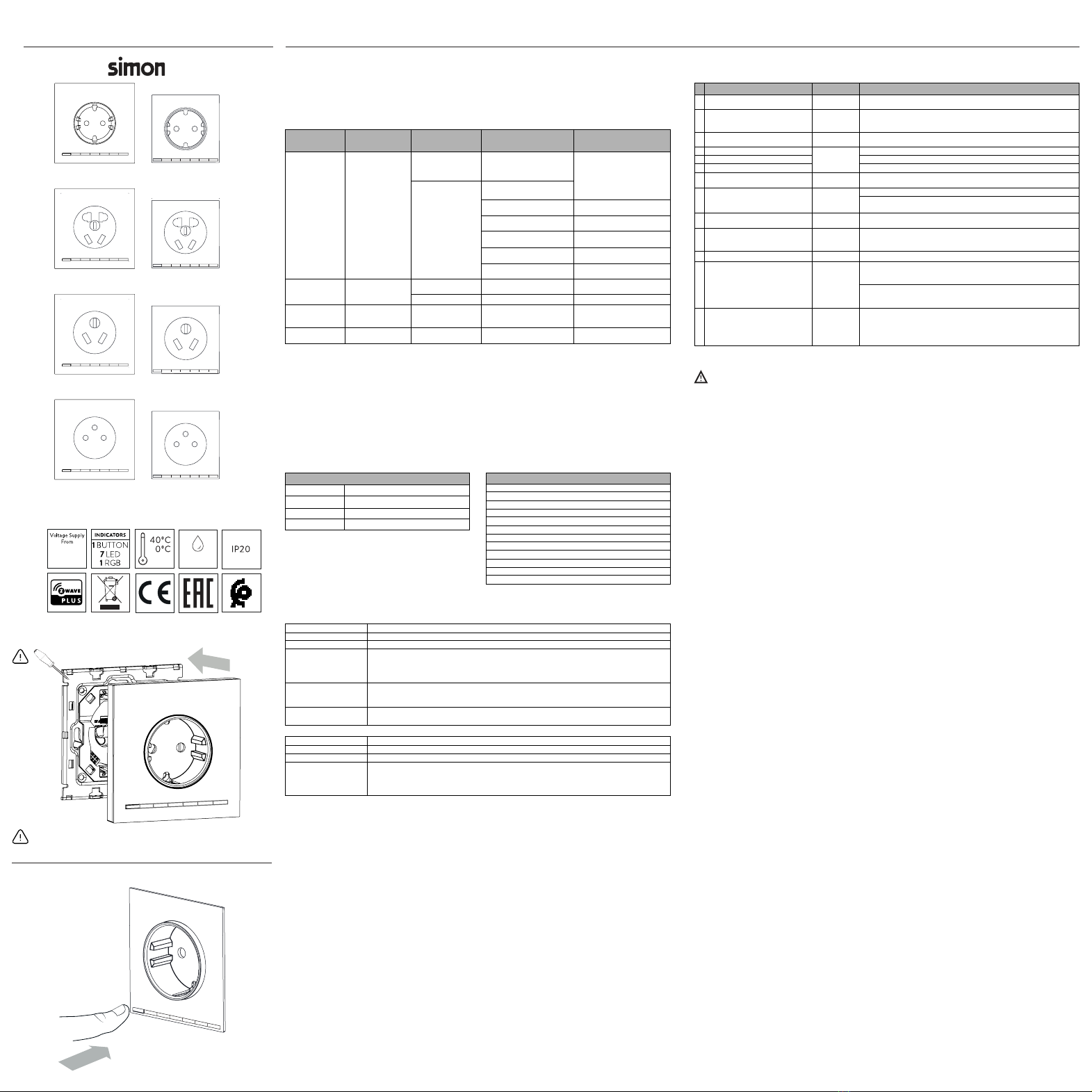

Simon 1002 108 Series User manual

TAPA ENCHUFE IO ESPAÑOL
DESCRIPCIÓN
Una vez conectado a 10002432-039 / 10002460-039 / 10002462-039 este frontal permite el control directo de una carga
enchufada vía pulsación local o Z-Wave.
CONFORMIDAD CON PROTOCOLO ZWAVE
Este producto se puede incluir ygestionar en una red Z-Wave, trabajando con dispositivos y aplicaciones certificados
Z-Wave de otros fabricantes. Todos los dispositivos que no vayan a baterías actúan como repetidores dentro de la red
Z-Wave con el fin de incrementar la fiabilidad de la red.
* Si al dejar de pulsarla pulsación estuviera bloqueada el LED del pulsador parpadearía en rojo 3 veces a unafrecuencia de 0,5s
* Algunas de las funciones o respuestas pueden cambiarenfunción de los parámetros de configuración.
**Por favor, utilice este procedimiento sólo cuando el controlador primario de la red está ausente o de lo
contrario inoperable.
USO DE TECLADO Y RESPUESTAS
ESTADO DEL
EQUIPO FEEDBACK LEDS
SUCESO ACCIÓN
TECLADO ACTUACIÓN DEL EQUIPO
-LEDcentralrealizaintermitencialenta.
-Tambiénserealizanlosfeedbacks
establecidosenelapartado“Vinculado
aAPPSimon100iOoauna redZ-Wave.”
- Carga OFF sin exceso de
potencia (LED1 blanco)
- Carga OFF por exceso de potencia
(LED1 Color rojo Intermitente)
- Carga ON con limitación de
potencia activa (LED1 naranja)
- Baliza, los LEDs 1...7 regulan su
intensidad según parámetro 3.
- Carga ON sin limitación de
potencia activa (LED1 verde)
ACTIVADA
DESACTIVADA
Fuera de una red Z-Wave
VinculadoaunaredZ-Wave
No presionado
Tecla pulsada
Pulsación larga
2s<t<30s
Pulsación larga t>30s
Pulsar tecla
Incluir / asociar o
eliminar de la red
Z-Wave
Restablecer valores
de fábrica**
- Error, intermitencia de rápida en
LED central.
RGB pulsador pasa a activo en
verde o naranja
LED central parpadea hasta liberar
pulsación
RGBpulsadorpasaa activo en blanco
LED central se enciende durante
2.5 seg.
EldispositivoenvíaunNodeInfopara
incluirseo excluirse de la red Z-Wave.
Sila potencia conectada
excedeel límite
establecido sedesactivarála carga.
Si la potencia conectada excede 16A
se desactivará la carga.
Se vuelve al estado de fábrica.
Seactivala carga
Sedesactivala carga
GRUPOS DE ASOCIACIÓN
2 (Control)
“CTRL”
20
COMMAND_CLASS_BASIC_REPORT
Se manda a los nodos asociados cuando la carga cambia de estado:
ACTIVADA -> 0xFF
DESACTIVADA -> 0x00
ID
Nombre
Max. Nodos
CommandClass
Asociadas
1 (Lifeline)
“LIFELINE”
3
COMMAND_CLASS_BASIC_REPORT
Se manda a los nodos asociados cuando la carga cambia de estado:
ACTIVADA -> 0xFF
DESACTIVADA -> 0x00
COMMAND_CLASS_METER_REPORT_V4
Se manda a los nodos asociados cuando la potencia consumida varía más de un 10%
“Electric meter”, “Consumed”, “Watts”, Size 4, Precision 1, Value (W)
COMMAND_CLASS_DEVICE_RESET_LOCALLY_NOTIFICATION
Se manda a los nodos asociados cuando se elimina el dispositivo de la red Z-Wave
ID
Nombre
Max. Nodos
CommandClass
Asociadas
Para desmontar es necesario el uso de herramienta aplicada en las zonas marcadas.
CONFIGURACIONES
NOMBRE VALOR
1
2
1
2
LED central 0x00 -> (Valor por defecto) Apaga el LED central
0xFF -> Enciende el LED central
0x0000 -> (Valor por defecto) Desactiva el límite de consumo personalizado
0x0001 - 0xFFFF -> Establece la potencia en Wattios soportada (una vez que la carga
supera ese nivel, se desactiva).
Límite consumo personalizado
TAMAÑO
3
10
11
16
13
15
17
19
20
21
28
1
1
2
1
1
1
1
1
2
0x00 -> (Valor por defecto) Deshabilita la función baliza
0x01-0x63 (1-100%) -> Establece la intensidad de los Leds de baliza.
0x00 -> (Valor por defecto) Habilita el pulsador para controlarla carga
0xFF -> Deshabilita la acción del pulsador sobre la carga
0x9867 -> Parámetros, Grupos yestado Z-Wave se restauran a los valores por defecto.
0x4312 -> Los parámetros, a excepción del Bloquear Pulsación Larga, se restauran a los
valores por defecto.
0x 00 -> Iniciar con el relé desactivado.
0xFF -> (Valor por defecto) Recuperar el estado anterior.
0xFF -> El LED central parpadea durante 5 segundos afrecuencia de 0,1s
0x00 -> TOGGLE (Valorpor efecto). Una pulsación corta (t<2s) conmuta la carga
0x01 -> ON. Una pulsación corta (t<2s) se activa la carga
0x02 -> OFF. Una pulsación corta (t<2s) se desactiva la carga
[Byte 0 ]
0x00 -> La carga está desactivada
0x01 -> La carga está activada
[Byte 1]
0x00 -> La carga está desactivada
0xFF -> La carga está activada
0x00 -> (Valor por defecto) La pulsación larga (t>2s) funciona según lo descrito en la
tabla de uso y señalización
0xFF -> La pulsación de 2s<t<10s no envía Node Info
Lapulsaciónde t>30srestaura losparámetrosde configuraciónexcepto Bloquear
Pulsación Larga y envía un Node Info.
0x00 -> (Valor por defecto) Deshabilita la temporización
0x01-0x7F -> Establece una temporización con rango de (1-127seg)
0x80-0xFE -> Establece una temporización con rango de (1-127min)
Función baliza
EncendidoTemporizado
Apagado Retardado
ApagadoTemporizado
Bloqueo local
Reset defecto (Solo escritura)
Estado PostReset
Acción al pulsar
Identificar (Solo escritura)
Estado carga (Solo lectura)
Bloquear Pulsación Larga
Estas configuraciones no son restablecidas a los valores pordefecto cuando el dispositivo es eliminado de la red. Únicamente
COMMAND_CLASS_DEVICE_RESET_LOCALLY -> DEVICE_RESET_LOCALLY_NOTIFICATION será enviado para informar
que el nodo ha sido eliminado de la red, pero mantendrá las configuraciones establecidas.
Para restaurarlas configuraciones realice una de las siguientes acciones:
- Command CONFIGURATION SET con default bit a 1 al escribir cada configuracón.
- Realice una pulsación larga de 30 segundos o envíe un CONFIGURATION SET con el parámetro 15 y el valor adecuado.
ESPECIFIACIONES Z-WAVE
ESPECIFICACIÓN DEL DISPOSITIVO ZWAVE
Tipo de dispositivo ON/OFF_POWER_SWITCH
Tipodedispositivo genérico GENERIC_TYPE_SWITCH_BINARY
Tipodedispositivoespecífico SPECIFIC_TYPE_POWER_SWITCH_BINARY
Tipode función ROLE_TYPE_SLAVE_ALWAYS_ON
COMMAND CLASSES SOPORTADAS
COMMAND_CLASS_ZWAVEPLUS_INFO_V2
COMMAND_CLASS_VERSION_V2
COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2
COMMAND_CLASS_BASIC_V1
COMMAND_CLASS_ASSOCIATION_V2
COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3
COMMAND_CLASS_POWERLEVEL_V1
COMMAND_CLASS_CONFIGURATION_V2
COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1
COMMAND_CLASS_FIRMWARE_UPDATE_MD_V4
COMMAND_CLASS_METER_V4
COMMAND_CLASS_SWITCH_BINARY_V1
INSTALACIÓN
Características técnicas
1002X108-XXX 1000X041-XXX
10021110-XXX 10002039-XXX
10021109-XXX 10002038-XXX
10020126-XXX 10002042-XXX
10002432-039
10002460-039
10002462-039 90%HR
SIMON S.A. declara que el equipo radioeléctrico indicado en este manual cumple la directiva 2014/53/UE.
El texto completo de la Declaración de conformidad de la UE se puede consultar en www.simonelectric.com.

NAME VALUE
1
2
3
15
17
19
21
27
20
10
11
16
13
1
1
1
1
2
1
1
1
1
2
2
Central LED 0x00 -> (Default value)Turns o the center LED
0xFF -> Turn on the center LED
0x00 -> (Default value) Disables timing
0x01-0x7F -> Sets a timing with a range of (1-127sec)
0x80-0xFE -> Sets a timing with range of (1-127min)
0x00 -> TOGGLE (Default value). A short press (t <2s) switches the load
0x01 -> ON. A short press (t <2s) activates the load
0x02 -> OFF. A short press (t <2s) deactivates the load
0x9867->Parameters,GroupsandZ-Wave statusarerestoredtothe default values.
0x4312->Parameters,withtheexceptionofLongPulseLock,areresettodefaultvalues.
[Byte 0]
0x00 -> Charging is disabled
0x01 -> Charging is activated
[Byte 1]
0x00 -> Charging is disabled
0xFF -> Charging is activated
0x00 -> (Default value) The long press (t> 2s) works as described in the
usage and signaling table
0xFF -> Pressing 2s <t <10s does not send Node Info
Pressing t> 30s resets the configuration parameters except Long
Hold Lock and sends a Node Info
0xFF -> The central LED flashes for 5 seconds at afrequency of 0.1s
0x00 -> (Default value) Enables the pushbutton to control the load
0xFF -> Disables the action ofthe pushbutton on the load
0x00 -> Restart with the relay disabled.
0xFF -> (Default value) Recoverthe previous state.
0x0000 -> (Default value) Disables custom consumption limit
0x0001 - 0xFFFF -> Sets the powerin Wattsthat is supported (oncethe
load is over, it is disabled).
0x00 -> (Default value) Disables the beacon function
0x01-0x63 (1-100%) -> Sets the intensityof the beacon LEDs.
Custom consumption limit
Beacon
On Timed
OFF Timed
Delayed OFF
Load lock
Reset default (Write Only)
PostReset State
Action when pressing
Charge status (Read Only)
Long key press
Identify (Write Only)
SIZE
SIMON, S.A.U. Diputación, 390-392 / 08013 Barcelona
Customer Technical Support: [email protected] Tel: [phone]
Made in Spain - www.simonelectric.com
A991750 18-01-2021 1/5
COVER FOR IO SOCKET ENGLISH
DESCRIPTION
Once plugged to 10002432-039 / 10002460-039 / 10002462-039 This Front permits the direct control of a load
plugged toggling it each timethat the pushbutton is. It is also possible to control the load using Z-Wave devices.
ZWAVE COMPLIANCE
Thisproduct can beincludedand operated in any Z-Wavenetworkwith otherZ-Wave certifieddevicesfromothermanufacturers
and/orotherapplications.All non-batteryoperatednodes within thenetworkwill actas repeaters regardlessof vendortoincrease
reliability of the network.
* If the stop button is not pressed, the push button LED will blink red 3 times at a frequency of 0.5s
* Some of thefunctions can be changed depending on the configuration parameters.
** Please use this procedure only when the network primarycontroller is missing or otherwise inoperable.
KEYPAD USE & FEEDBACKS
LOAD
STATE FEEDBACK LEDS
EVENT KEYPAD
ACTION LOAD ACTION
- Central LED blinks slow
- Feedbacks detailed on “Included
in a Z-Wave Network” are also
performed
OFF due to load a limit
consumption (LED1 red blinking)
-OFF with no load limitconsumption
(LED1white)
- ON with load limit
consumption (LED1 orange)
- Beacon, LEDs 1...7 set their
intensity according Param 3.
- ON with no load limit
consumption (LED1 green)
ON
OFF
Not included into a
Z-Wave Network
Included in a Z-Wave
Network
Not pressed
Short press (t<2sec)
Long press
2s<t<30s
Long press t>30s
Press key
Add/Remove to/
from Z-Wave
Network
Reset default**
- Error, Fast blink in Central LED.
LED1 turns green ororange
Central LED blinks until release of
Pushbutton
LED1 turns white
Main LED light up for2.5 sec
The Node Information Frame is
sent via Z-Wave
Load is deactivated if load
consumption limit is exceeded
Load is deactivated if load
consumption (16A) is exceeded
Reset to default state
Load is activated
Load is deactivated
ASSOCIATION GROUPS
2 (Control)
“CTRL”
20
COMMAND_CLASS_BASIC_REPORT
It is sent tothe associated nodes when the load changes state:
ON -> 0xFF
OFF -> 0x00
ID
Nombre
Max. Nodos
CommandClass
Asociadas
1 (Lifeline)
“LIFELINE”
3
COMMAND_CLASS_BASIC_REPORT
It is sent tothe associated nodes when the load changes state:
ON -> 0xFF
OFF -> 0x00
COMMAND_CLASS_METER_REPORT_V4
It is sent tothe associated nodes when the power consumed varies more than 10%
“Electric meter”, “Consumed”, “Watts”, Size 4, Precision 1, Value (W)
COMMAND_CLASS_DEVICE_RESET_LOCALLY_NOTIFICATION
The associated nodes are sent whenthe device is removed from the Z-Wave network
ID
Nombre
Max. Nodos
CommandClass
Asociadas
To remove it is necessaryto use a tool applied in the marked areas.
CONFIGURACIONES
All These configurations are not restoredto default when device is removed from network. COMMAND_CLASS_DEVICE_RE-
SET_LOCALLY -> DEVICE_RESET_LOCALLY_NOTIFICATION will be sent to inform controller that node has been removed from
network,but thedevice will keepthe currentconfigurations.
Torestorethe configurationsvalues, please perform one ofthese actions:
-Use CommandCONFIGURATIONSET withdefault bitto 1 foreach configuration parameter.
-PerformReset Default Action viakeypadpressing orconfigurationcommand default.
Z-WAVE SPECIFICATIONS
ZWAVE DEVICE SPECIFICATION
DeviceType ON/OFF_POWER_SWITCH
Generic Device Type GENERIC_TYPE_SWITCH_BINARY
Specific Device Type SPECIFIC_TYPE_POWER_SWITCH_BINARY
Role Type ROLE_TYPE_SLAVE_ALWAYS_ON
SUPPORTED COMMAND CLASSES
COMMAND_CLASS_ZWAVEPLUS_INFO_V2
COMMAND_CLASS_VERSION_V2
COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2
COMMAND_CLASS_BASIC_V1
COMMAND_CLASS_ASSOCIATION_V2
COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3
COMMAND_CLASS_POWERLEVEL_V1
COMMAND_CLASS_CONFIGURATION_V2
COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1
COMMAND_CLASS_FIRMWARE_UPDATE_MD_V4
COMMAND_CLASS_METER_V4
COMMAND_CLASS_SWITCH_BINARY_V1
INSTALLATION
PULSADOR
BUTTON
Technical characteristics
10002432-039
10002460-039
10002462-039 90%HR
1002X108-XXX 1000X041-XXX
10021110-XXX 10002039-XXX
10021109-XXX 10002038-XXX
10020126-XXX 10002042-XXX
SIMON S.A. Declares thatthe radio equipment in this manual conforms with the 2014/53/EU directive.
The full text of the EU declaration of Conformity can be found on www.simonelectric.com.

NOME VALUE
1
2
3
15
13
17
19
21
27
20
10
11
16
1
1
1
1
2
1
1
1
1
2
2
LED central 0x00 -> (Valor predefinido) Desliga o LED central
0xFF -> Liga o LED central
0x00 -> (Valor predefinido) Desativa a temporização
0x01-0x7F -> Define uma temporização com um intervalo de (1-127 s)
0x80-0xFE -> Define uma temporização com um intervalo de (1-127 min)
0x00 -> COMUTAÇÃO (Valor predefinido). Uma pressão rápida (t <2 s) comuta a carga
0x01 -> ON. Uma pressão rápida (t <2 s) ativa a carga
0x02 -> OFF. Uma pressão rápida (t <2 s) desativa a carga
0x9867 -> Estado de Z-Wave, grupos e parâmetros são restaurados para os valores
predefinidos.
0x4312 -> Os parâmetros, à exceção do Bloqueio de impulso longo, são repostos
para os valores predefinidos.
[Byte0]
0x00->Acargaestá desativada
0x01->Acargaestá ativada
[Byte1]
0x00->Acargaestá desativada
0xFF-> A cargaestá ativada
0x00 -> (Valor predefinido) A pressão longa (t> 2 s) funciona conforme descrito
na tabela de utilização e sinalização
0xFF -> A pressão 2 s <t <10 s não envia informação de nó
A pressão t> 30 s repõe os parâmetros de configuração exceto o
Bloqueio de paragem longa e envia Informação de nó
0xFF -> O LED central pisca durante 5 segundos a umafrequência de 0,1 s
0x00 -> (Valor predefinido) Ativa o botão de pressão para controlar a carga
0xFF -> Desativa a ação do botão de pressão na carga
0x00 -> Reinício com o relé desativado.
0xFF -> (Valor predefinido) Recuperar o estado anterior.
0x0000 -> (Valor predefinido) Desativa o limite de consumo personalizado
0x0001 - 0xFFFF -> Define a potência em Watts suportada (assim que a carga
termina, é desativado).
0x00 -> (Valor predefinido) Desativa a função de indicador luminoso
0x01-0x63 (1-100%) -> Define a intensidade dos LED do indicador luminoso.
Limite de consumo personalizado
Indicadorluminoso
Temporização ON
Temporização OFF
Atraso OFF
Reporpredefinição (Apenas escrita)
Bloqueio de carga
PostReset State
Action when pressing
Charge status (Read Only)
Long key press
Identify (Write Only)
TAMANHO
TAMPA PARA TOMADA IO PORTUGUÊS
DESCRIÇÃO
Após a ligação a 10002432-039 / 10002460-039 / 10002462-039 esta frente possibilita o controlo direto de uma carga,
comutando-a de cada vez que o botão de pressão é premido. É também possível controlar a carga utilizando dispositivos Z-Wave.
CONFORMIDADE ZWAVE
Este produto pode ser incluído e operado em qualquer rede Z-Wave, com outros dispositivos certificados Z-Wave de
outros fabricantes e/ou outras aplicações. Todos os nós operados sem bateria dentro da rede vão funcionar como
repetidores, independentemente dofornecedor, para aumentar a fiabilidade da rede.
* Se o botão de paragem não for pressionado, o LED do botão de pressão pisca 3 vezes com cor vermelha a uma frequência de 0,5 s
* Algumas das funções podem ser mudadas dependendo dos parâmetros de configuração.
UTILIZAÇÃO DO TECLADO E FEEDBACKS
ESTADO DO
DISPOSITIVO FEEDBACK DOS LED
EVENTO AÇÃO
DO TECLADO AÇÃO DO DISPOSITIVO
-O LED central pisca lentamente
-Sãotambém efetuadosos
feedbacksdetalhadosem “Incluído
numaredeZ-Wave”
OFFdevido aumlimitede consumo de
carga(LED1 apiscarcom corvermelha)
- OFF sem limite de consumo de
carga (LED1 branco)
- ON com limite de consumo de
carga (LED1 laranja)
- Indicador luminoso; os LED 1...7
definem a respetiva intensidade de
acordo com o Parâm. 3.
- ON sem limite de consumo de
carga (LED1 verde)
ON
OFF
Não incluído numa rede
Z-Wave
Incluído numa Rede
Z-Wave
Não pressionada
Pressionar rapidamente
(t< 2 s)
Pressionar longamente
2 s<t<30 s
Pressionar longamente
durante t>30 s
Pressionar tecla
Adicionar/remover
para/a partir da
rede Z-Wave
Reporpara
predefinição
- Erro, piscar rápido no LED central.
O LED1 fica verde ou laranja
O LED central pisca até que o
botão de pressão seja libertado
O LED1 fica branco
OLED principal acende durante 2,5 s
A Estrutura de informação do nó é
enviada através de Z-Wave
A carga é desativada se o limite de
consumo de carga for excedido
A carga é desativada se o consumo
de carga (16 A) forexcedido
Repor para o estado predefinido
Load is activated
Load is deactivated
GRUPOS DE ASSOCIAÇÃO
2 (Controlo)
“CTRL”
20
COMMAND_CLASS_BASIC_REPORT
É enviado aos nós associados quando o estado de carga se altera:
ON -> 0xFF
OFF -> 0x00
ID
Nome
Nós (máx.)
CommandClass
Associadas
1 (Lifeline)
“LIFELINE”
3
COMMAND_CLASS_BASIC_REPORT
É enviado aos nós associados quando o estado de carga se altera:
ON -> 0xFF
OFF -> 0x00
COMMAND_CLASS_METER_REPORT_V4
É enviado aos nós associados quando a alimentação consumida varia mais de 10%:
“Medidorelétrico”, “Consumido”, “Watts”, Dimensão 4, Precisão 1, Valor(W)
COMMAND_CLASS_DEVICE_RESET_LOCALLY_NOTIFICATION
Os nós associados são enviados quando o dispositivo é eliminado da rede Z-Wave
ID
Nome
Nós (máx.)
CommandClass
Associadas
Para remover é necessário utilizar uma ferramenta aplicada nas áreas marcadas.
CONFIGURAÇÃO
Todas estas configurações não são repostas para a predefinição quando o dispositivo é removido da rede.
COMMAND_CLASS_DEVICE_RESET_LOCALLY ->DEVICE_RESET_LOCALLY_NOTIFICATION vai ser enviado para informar
o controladorque o nó foi removido da rede, mas o dispositivo vai mantertodas as configurações atuais.
Para restauraros valores de configuração efetue uma destas ações:
- Utilize o comando CONFIGURATION SET com bit predefinido a 1 para cada parâmetro de configuração.
- Efetue a ação repor predefinição pressionando o teclado ou o comando de configuração predefinido.
ESPECIFICAÇÕES Z-WAVE
ESPECIFICAÇÃO DO DISPOSITIVO ZWAVE
Tipo de dispositivo ON/OFF_POWER_SWITCH
Tipode dispositivo genérico GENERIC_TYPE_SWITCH_BINARY
Tipodedispositivoespecifico SPECIFIC_TYPE_POWER_SWITCH_BINARY
Tipo de função ROLE_TYPE_SLAVE_ALWAYS_ON
CLASSES DE COMANDO SUPORTADAS
COMMAND_CLASS_ZWAVEPLUS_INFO_V2
COMMAND_CLASS_VERSION_V2
COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2
COMMAND_CLASS_BASIC_V1
COMMAND_CLASS_ASSOCIATION_V2
COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3
COMMAND_CLASS_POWERLEVEL_V1
COMMAND_CLASS_CONFIGURATION_V2
COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1
COMMAND_CLASS_FIRMWARE_UPDATE_MD_V4
COMMAND_CLASS_METER_V4
COMMAND_CLASS_SWITCH_BINARY_V1
INSTALAÇÃO
PULSADOR
BUTTON
Características técnicas
10002432-039
10002460-039
10002462-039 90%HR
1002X108-XXX 1000X041-XXX
10021110-XXX 10002039-XXX
10021109-XXX 10002038-XXX
10020126-XXX 10002042-XXX
A SIMON S.A. declara que o equipamento de rádio mencionado neste manual está em conformidade com a Diretiva
2014/53/UE. O texto integral da Declaração de Conformidade da UE está disponível em www.simonelectric.com.

SIMON, S.A.U. Diputación, 390-392 / 08013 Barcelona
Customer Technical Support: [email protected] Tel: [phone]
Made in Spain - www.simonelectric.com
A991750 18-01-2021 2/5
NOM VALEUR
1
2
3
15
17
19
21
27
20
10
11
16
13
1
1
1
1
2
1
1
1
1
2
2
LED centrale 0x00 -> (valeur par défaut) Éteint la LED centrale.
0xFF -> Allume la LED centrale.
0x00 -> (valeurpar défaut) Désactive le minuteur
0x01-0x7F -> Définit un minuteur allant de 1 à 127s.
0x80-0xFE -> Définit un minuteur allant de 1 à 127min.
0x00 --> COMMUTER (valeur par défaut). Un appui bref (t<2s) alterne la charge.
0x01 -> ALLUMÉE. Un appui bref (t<2s) active la charge.
0x02 -> ÉTEINTE. Un appui bref (t<2s) désactive la charge.
0x9867 -> Les valeurs par défaut des paramètres, des groupes et de l’état de Z-Wave
sont rétablies.
0x4312 -> Les valeurs par défaut des paramètres, à l’exception du blocage par appui
long, sont rétablies.
[Octet0]
0x00 -> La charge est désactivée
0x01 -> La charge est activée
[Octet1]
0x00 -> La charge est désactivée
0xFF -> La charge est activée
0x00 -> (valeurpar défaut) Un appui long (t>2s) fonctionne comme décrit dans le
tableau des utilisations et de la signalisation.
0xFF -> Un appui de 2s<t<10s n’envoie pas d’informations sur les nœuds.
Un appui de t>30s cause la réinitialisation des paramètres de configuration,
à l’exception du blocage parappui long, et l’envoi d’une information surle nœud.
0xFF -> La LED centrale clignote pendant 5 secondes à unefréquence de 0,1s.
0x00 -> La LED du bouton indique l’état de la charge uniquement dans les 5secondes qui
suiventle changementd’état.
0xFF->(valeurpardéfaut)La LED du bouton indique l’état de lacharge
0x00 -> Redémarrage avec le relais désactivé.
0xFF -> (valeur par défaut) Restaurerà l’état précédent.
0x0000 -> (valeurpar défaut) Désactive la limite de consommation personnalisée.
0x0001 - 0xFFFF -> Définit la puissance maximale autorisée en watts (une fois la
charge débranchée, la fonction est désactivée).
0x00 -> (valeurpar défaut) Désactive la fonction de témoin.
0x01-0x63 (1 à 100%) -> Définit l’intensité des LED de témoin.
Limite de consommation personnalisée
Témoin
Durée d’allumage
Durée d’arrêt
Arrêt retardé
LED au repos
Réinitialisation par défaut (écriture
uniquement)
État après réinitialisation
Action lors d’une pression
État de la charge (lecture uniquement)
Appui long
Identifier (écriture uniquement)
TAILLE
PLAQUE POUR PRISEIO FRANÇAIS
DESCRIPTION
Une fois fixée sur la prise10002432-039 / 10002460-039 / 10002462-039 cette plaque vous permet de commander directement
des charges branchées à la prise et d’alterner entre elles en appuyant sur le bouton. Il est également possible de commander la charge à l’aide
des appareilsZ-Wave.
CONFORMITÉ ZWAVE
Ce produit peut être inclus et utilisé dans tout réseau Z-Wave, conjointement avec d’autres dispositifs certifiés Z-Wave
d’autres fabricants et/ou d’autres applications. Tous les nœuds du réseau ne fonctionnant pas sur batterie agiront comme
des répéteurs, quel qu’en soit le fournisseur, pouraccroître la fiabilité du réseau.
* Si le bouton d’arrêt n’est pas enclenché, la LED du bouton émet un clignotement rouge 3fois à une fréquence de 0,5s.
* Certaines fonctions peuvent être modifiées en fonction des paramètres de configuration.
UTILISATION DU CLAVIER ET RÉTROACTIONS
ÉTAT DU
DISPOSITIF LED DE RÉTROACTION
ÉVÉNEMENT ACTION
CLAVIER ACTION DU DISPOSITIF
-La LED centrale clignote lentement.
-Lesrétroactionsdétaillées
dansle message «Inclus dans un
réseauZ-Wave» sont aussi réalisées.
ÉTEINTEen raison d’une limite de
consommationde la charge (la LED1
émetun clignotement rouge).
- ÉTEINTE sans limite de consom-
mation de la charge (LED1 blanche)
- ALLUMÉE avec limite de
consommation de la charge (LED1
orange)
-L’intensité du témoin et des LED1à
7est réglée enfonctiondu Param3.
- ALLUMÉE sans limite de
consommation
de la charge (LED1 verte)
ALLUMÉ
ÉTEINT
Non inclus dans un
réseauZ-Wave
Inclus dans un
réseauZ-Wave.
Aucune touche
enfoncée
Appui bref (t<2s)
Appui long
2s<t<30s
Appui long t>30s
Appuyer sur la
touche
Ajout/retrait vers/de-
puis le réseauZ-Wave
Réinitialisation par
défaut
-Erreur:clignotement rapide dela
LEDcentrale.
LED1devientverteouorange.
LaLED centrale clignote jusqu’à ce
quele bouton soit relâché.
LaLED1 devient blanche.
LaLED principale s’allume pendant
2,5s.
Latrame d’informations sur les nœuds
estenvoyéepar Z-Wave.
Load is deactivated if load
consumption limit is exceeded
Load is deactivated if load
consumption (16A) is exceeded
Réinitialisationà la configuration
pardéfaut.
Lachargeest activée.
Lachargeest désactivée.
GROUPES D’ASSOCIATIONS
2 (Control)
“CTRL”
20
COMMAND_CLASS_BASIC_REPORT
It is sent tothe associated nodes when the load changes state:
ON -> 0xFF
OFF -> 0x00
ID
Nom
Nombre max. de nœuds
Classes de commande
associées
1 (Lifeline)
«LIFELINE»
3
COMMAND_CLASS_BASIC_REPORT
Elle est envoyée aux nœuds associés lorsque la charge change d’état:
ALLUMÉE -> 0xFF
ÉTEINTE -> 0x00
COMMAND_CLASS_METER_REPORT_V4
Elle est envoyée aux nœuds associés lorsque l’énergie consommée varie de plus de 10%.
«Compteur électrique», «Consommé», «Watts», Taille4, Précision1, Valeur(W)
COMMAND_CLASS_DEVICE_RESET_LOCALLY_NOTIFICATION
Les nœuds associés sont envoyés lorsque l’appareil est supprimé du réseauZ-Wave.
ID
Nom
Nombre max. de nœuds
Classes de commande
associées
Le retrait requiert l’utilisation d’un outil utilisé dans les zones marquées.
CONFIGURATION
Les valeurs pardéfaut de ces réglages ne sont pas rétablies lorsque le dispositif est retiré du réseau.
COMMAND_CLASS_DEVICE_RESET_LOCALLY->DEVICE_RESET_LOCALLY_NOTIFICATIONsera envoyépourinformerle
contrôleurque le nœud a été supprimé du réseau, mais le dispositif conservera sa configuration actuelle.
Pourrestaurerles valeurs de configuration, veuillez effectuerl’une des opérations suivantes:
- Utilisez la commande CONFIGURATION SET avec le bit défini par défaut à 1 pourchaque paramètre de configuration.
- Effectuez une action de réinitialisation par défaut en appuyant sur le clavierou sur Configuration command Default.
SPÉCIFICATIONS Z-WAVE
SPÉCIFICATIONSDUDISPOSITIF ZWAVE
Type de dispositif ON/OFF_POWER_SWITCH
Type de dispositif générique GENERIC_TYPE_SWITCH_BINARY
Type de dispositif spécifique SPECIFIC_TYPE_POWER_SWITCH_BINARY
Type de rôle ROLE_TYPE_SLAVE_ALWAYS_ON
CLASSESDE COMMANDES COMPATIBLES
COMMAND_CLASS_ZWAVEPLUS_INFO_V2
COMMAND_CLASS_VERSION_V2
COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2
COMMAND_CLASS_BASIC_V1
COMMAND_CLASS_ASSOCIATION_V2
COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3
COMMAND_CLASS_POWERLEVEL_V1
COMMAND_CLASS_CONFIGURATION_V2
COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1
COMMAND_CLASS_FIRMWARE_UPDATE_MD_V4
COMMAND_CLASS_METER_V4
COMMAND_CLASS_SWITCH_BINARY_V1
INSTALLATION
PULSADOR
BUTTON
Caractéristiques techiques
10002432-039
10002460-039
10002462-039 90%HR
1002X108-XXX 1000X041-XXX
10021110-XXX 10002039-XXX
10021109-XXX 10002038-XXX
10020126-XXX 10002042-XXX
SIMON S.A. déclare que l’équipement radioélectrique de ce manuel satisfait aux exigences de la directive
2014/53/UE. Vous trouverez le texte intégral de la déclaration CE de conformité sur www.simonelectric.com.

NAVN VERDISTØRRELSE
DEKSEL FOR IO-KONTAKT NORKS
BESKRIVELSE
Når denne fronten er koblet til 10002432-039 / 10002460-039 / 10002462-039 muliggjør den direkte kontroll av en tilkoblet
belastning. Lasten slås av/på hver gang trykknappen brukes. Det er også mulig å kontrollere lasten med Z-Wave-enheter.
SAMSVAR MED ZWAVE
Dette produktet kan inkluderes i og styres i et hvilket som helst Z-Wave-nettverk med andre Z-Wave-sertifiserte enheter
fra andre produsenterog applikasjoner. Alle ikke-batteridrevne noder i nettverket vil fungere som repeatere uavhengig av
produsent, for å øke nettverkets pålitelighet.
* Hvis stoppknappen ikke trykkes inn, blinker LED-en på trykknappen rødt 3 ganger med et intervall på 0,5 s.
* Enkelte av funksjonene kan endres avhengig av konfigurasjonsparameterne.
TASTATUR  BRUK OG TILBAKEMELDINGER
ENHETS-
STATUS TILBAKEMELDINGS- LED-ER
HENDELSE TASTATUR-
HANDLING IGANGSETTING AVENHET
– Midtre LED blinkersakte
– Tilbakemeldinger omtalt i
«inkludert i et Z-Wave-nettverk»
utføres også
AV på grunn av belastning en
grense forbruk (LED1 rød blinking)
– AV uten noen grense for
belastningsforbruk (LED1 hvit)
– PÅ med grense for
belastningsforbruk (LED1 oransje)
– Indikator, intensiteten for LED 1–7
stilles inn i henhold til parameter 3.
– PÅ uten noen grense for
belastningsforbruk (LED1 grønn)
PÅ
AV
Ikke inkludert i et
Z-Wave-nettverk
Inkludert i et Z-Wave-
nettverk
Ikke trykket
Kort trykk (t<2s)
Langt trykk
2s<t<30s
Langt trykk t>30s
Trykk på tasten
Legg til / fjern fra
Z-Wave-nettverk
Tilbakestill til standard
– Feil, hurtig blinking i sentral LED.
LED1 blir grønn elleroransje
Midtre LED blinker til trykknapp
slippes
LED1 blir hvit
Hoved-LED lyseri 2,5 s
Node Information Frame sendes
via Z-Wave
Belastning deaktiveres hvis grensen
for belastningsforbruk overskrides
Belastning deaktiveres hvis grensen
forforbruk (16 A) overskrides
Tilbakestill til standard status
Belastningen er aktivert
Belastningen er deaktivert
TILKNYTNINGSGRUPPER
2 (kontroll)
«CTRL»
20
COMMAND_CLASS_BASIC_REPORT
Sendes til tilknyttede noder når belastningen endrerstatus:
PÅ -> 0xFF
AV -> 0x00
ID
Navn
Maksimaltantall noder
TilknyttetCommandClass
1 (livslinje)
«LIVSLINJE»
3
COMMAND_CLASS_BASIC_REPORT
Sendes til tilknyttede noder når belastningen endrerstatus:
PÅ -> 0xFF
AV -> 0x00
COMMAND_CLASS_METER_REPORT_V4
Sendes til tilknyttede noder når strømforbruket varierer med merenn 10 %
«Elektrisk måler», «forbrukt», «watt», størrelse 4, presisjon 1, verdi (W)
COMMAND_CLASS_DEVICE_RESET_LOCALLY_NOTIFICATION
De tilknyttede nodene sendes nårenheten slettes fra Z-Wave-nettverket
ID
Navn
Maksimaltantall noder
TilknyttetCommandClass
Ved demontering må det brukes et verktøy på de markerte områdene.
KONFIGURASJON
SPESIFIKASJONER FOR Z-WAVE
STØTTEDE KOMMANDOKLASSER
COMMAND_CLASS_ZWAVEPLUS_INFO_V2
COMMAND_CLASS_VERSION_V2
COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2
COMMAND_CLASS_BASIC_V1
COMMAND_CLASS_ASSOCIATION_V2
COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3
COMMAND_CLASS_POWERLEVEL_V1
COMMAND_CLASS_CONFIGURATION_V2
COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1
COMMAND_CLASS_FIRMWARE_UPDATE_MD_V4
COMMAND_CLASS_METER_V4
COMMAND_CLASS_SWITCH_BINARY_V1
MONTAŻ
PULSADOR
BUTTON
Parametry techniczne
1
2
3
15
17
19
21
27
20
10
11
16
13
1
1
1
1
2
1
1
1
1
2
2
Midtre LED 0x00 -> (standardverdi) Slår av midtre LED
0xFF -> Slå på midtre LED
0x00 -> (standardverdi) Slår av tidsinnstilling
0x01–0x7F -> Stiller inn entidsmåling i området (1–127 s)
0x80–0xFE -> Stiller inn entidsmåling i området (1–127 min)
0x00 -> VEKSLE (standardverdi). Et kort trykk (t<2s) slår belastningen av/på
0x01 -> PÅ. Et kort trykk (t<2s) aktiverer belastningen
0x02 -> AV. Et korttrykk (t<2s) deaktiverer belastningen
0x9867 -> Standardverdiene gjenopprettes for parametere, grupper og Z-Wave-status.
0x4312 -> Parametre, med unntak av lang pulslås,tilbakestilles til standardverdiene.
[Byte 0]
0x00 -> Lading er deaktivert
0x01 -> Lading er aktivert
[Byte 1]
0x00 -> Lading er deaktivert
0xFF -> Lading er aktivert
0x00 -> (standardverdi) Langt trykk (t>2s) fungerersom beskrevet i bruks- og
signaltabellen.
0xFF -> Trykking i 2s<t<10s gjør ikke at nodeinfo sendes.
Trykking i t>30s gjørat konfigurasjonsparameterne tilbakestilles, med unntak
for Long Hold Lock, og sender nodeinfo
0xFF -> Den midtre LED-en blinker i 5 s med et intervall på 0,1 s
0x00 -> Trykknapp-LED-en gjenspeiler tilstanden til belastningen kun i 5 s etter en
statusendring
0xFF -> (standardverdi) Trykknapp-LED-en gjenspeiler statusen forbelastningen
0x00 -> Start på nytt med reléet deaktivert.
0xFF -> (standardverdi) Gjenopprett forrige status.
0x0000 -> (standardverdi) Deaktiverer egendefinert forbruksgrense
0x0001–0xFFFF -> Stiller inn strømmen som støttes, i watt (når belastningen overs-
krider verdien, slås den av).
0x00 -> (standardverdi) Slår av Indikatorfunksjonen
0x01–0x63 (1–100 %) -> Stiller inn intensitetenfor indikator-LED-ene.
Egendefinertforbruksgrense
Indikator
PÅ tidsmåling
AV tidsmåling
Forsinket AV
LED i hvilemodus
Tilbakestill til standard (kun skrivetilgang)
Etter-tilbakestillingsstatus
Handling ved trykking
Ladestatus (kun lesetilgang)
Langt tastetrykk
Identifiser (kun skrivetilgang)
Alle disse konfigurasjonene vil ikke bli tilbakestilttil standardverdiernår enheten fjernes fra nettverket.
COMMAND_CLASS_DEVICE_RESET_LOCALLY -> DEVICE_RESET_LOCALLY_NOTIFICATION vil bli sendt for å informere
kontrolleren om at noden er fjernet fra nettverket, men enheten vil beholde de nåværende konfigurasjonene.
Forå gjenopprette konfigurasjonsverdiene, utfør en av disse handlingene:
- Bruk kommandoen CONFIGURATION SET med standardbit 1for hver konfigurasjons parameter.
- Utførtilbakestilling til standardhandling ved åtrykke på tastaturet eller med konfigurasjonskommandoen Standard.
SPESIFIKASJON FOR ZWAVEENHETEN
Enhetstype ON/OFF_POWER_SWITCH
Generell enhetstype GENERIC_TYPE_WITCH_BINARY
Spesifikk enhetstype SPECIFIC_TYPE_POWER_SWITCH_BINARY
Rolletype ROLE_TYPE_SLAVE_ALWAYSON
10002432-039
10002460-039
10002462-039 90%HR
1002X108-XXX 1000X041-XXX
10021110-XXX 10002039-XXX
10021109-XXX 10002038-XXX
10020126-XXX 10002042-XXX
SIMON S.A. erklærer at radioutstyret i denne håndboken eri samsvar med 2014/53/EU-direktivet.
Den fulle teksten til EU-samsvarserklæringen finner du på www.simonelectric.com.

SIMON, S.A.U. Diputación, 390-392 / 08013 Barcelona
Customer Technical Support: [email protected] Tel: [phone]
Made in Spain - www.simonelectric.com
A991750 18-01-2021 3/5
NAMN VÄRDE
1
2
3
15
17
19
21
27
20
10
11
16
13
1
1
1
1
2
1
1
1
1
2
2
Mittlampa 0x00 -> (Standardvärde) Släcker mittlampan
0xFF -> Tänder mittlampan
0x00 -> (Standardvärde) Avaktiverartiming
0x01-0x7F -> Ställer in entidpunkt med ett intervall (1–127 sek.)
0x80-0xFE -> Ställer in entidpunkt med ett intervall (1–127 min)
0x00 -> OMKOPPLING (Standardvärde) Kort tryckning (<2s) bryter lasten
0x01 -> PÅ. Kort tryckning (<2s) aktiverarlasten
0x02 -> AV. Korttryckning (<2s) avaktiverarlasten
0x9867 -> Parametrar, grupper och Z-Wave-status återställs till standardvärdena.
0x4312 -> Parametrarna, med undantag för låsning av lång tryckning, återställs till
standardvärdena.
[Byte 0]
0x00 -> Laddning avaktiveras
0x01 -> Laddning aktiveras
[Byte 1]
0x00 -> Laddning avaktiveras
0xFF -> Laddning aktiveras
0x00 -> (Standardvärde) Lång tryckning (>2 s) fungerarenligt beskrivning i tabellen
för användning och signal
0xFF -> En tryckning på 2–10s skickar ingen nodinfo
Vid tryckning >30 s återställs konfigurationsparametrarna förutom låsning
av lång tryckning och skickaren nodinformation
0xFF -> Mittlampan blinkar i 5sekundermed en frekvens på 0,1 s
0x00 -> Knappens lampa återspeglar lastens status endast i 5 sek. efteren statusändring
0xFF -> (Standardvärde) Knappens lampa återspeglar lastens status
0x00 -> Starta om med relä avaktiverat.
0xFF -> (Standardvärde) Återställ tidigaretillstånd.
0x0000 -> (Standardvärde) Avaktiveraranpassad förbrukningsgräns
0x0001 - 0xFFFF -> Ställer in effekten i watt som stöds (när lasten försvinner avak-
tiveras den).
0x00 -> (Standardvärde) Avaktiverarbeacon-funktionen
0x01-0x63 (1–100 %) -> Sätter intensiteten av beacon-lamporna
Anpassadförbrukningsgräns
Beacon
På timer
AV timer
Fördröjning AV
Lampa i viloläge
Återställ standardvärde (skrivminne)
Status efter återställning
Åtgärd vid tryckning
Laddningsstatus (läsminne)
Lång knapptryckning
Identifiera (skrivminne)
STORLEK
LOCK TILL IO-UTTAG SVENSKA
BESKRIVNING
Efter anslutning till 10002432-039 / 10002460-039 / 10002462-039 ger denna front direkt kontroll över en last som är inkopplad
och växlar varje gång som tryckknappen trycks in. Det är också möjligt att styra lasten med hjälp av Z-Wave-enheter.
ZWAVE EFTERLEVNAD
Denna produkt kan ingå och hanteras i ett Z-Wave-nätverk, med Z-Wave-certifierade enheter från andra tillverkare och/
eller andra applikationer. Alla ej batteridrivna noder inom nätverket fungerar som repeterare, oavsett leverantör, för att
förbättra nätverkets stabilitet.
* Om stoppknappen inte trycks in blinkar tryckknappens lampa rött 3 gånger med en frekvens på 0,5 s
* Vissa funktioner kan variera beroende på konfigurationsparametrarna.
ANVÄNDNING AV KNAPPSATS OCH RESPONS
ENHETS-
STATUS LAMPORNAS RESPONS
HÄNDELSE KNAPPSATS
ÅTGÄRD ENHETSAKTIVERING
– Mittlampan blinkar sakta
– Respons som beskrivs i ”Ingåri ett
Z-Wave-nätverk” utförs också
AV på grund av hög last-
förbrukning (lampa 1 blinkar rött)
– AV utan hög lastförbrukning
(lampa 1 vit)
– På med hög last-
förbrukning (lampa 1 orange)
Beacon, lampa 1...7 ställer in
intensiteten enligt Param 3.
– På utan hög last-
förbrukning (lampa 1 grön)
ON
OFF
Ingår inte i ett
Z-Wave-nätverk
Ingår i ett Z-Wave-nätverk
Ej intryckt
Kort tryckning (<2 sek.)
Lång tryckning
2–30s
Lång tryckning >30s
Tryck på knappen
Lägg till i/ta bort från
Z-Wave-nätverk
Återställstandardvärde
– Fel, mittlampan blinkarsnabbt.
LED1 turns green ororange
Central LED blinks until release of
Pushbutton
LED1 turns white
Main LED light up for2.5 sec
Nodinformationen skickas med
Z-Wave
Last avaktiveras om lastens
förbrukningsgräns överskrids
Last avaktiveras om lastens
förbrukning (16 A) överskrids
Återställ till standardtillståndet
Last aktiveras
Last avaktiveras
ANSLUTNINGSGRUPPER
2 (kontroll)
”CTRL”
20
COMMAND_CLASS_BASIC_REPORT
Skickas till associerade nodernär lasten ändrartillstånd:
PÅ -> 0xFF
AV -> 0x00
1 (Lifeline)
”LIFELINE”
3
COMMAND_CLASS_BASIC_REPORT
Skickas till associerade nodernär lasten ändrartillstånd:
PÅ -> 0xFF
AV -> 0x00
COMMAND_CLASS_METER_REPORT_V4
Skickas till associerade nodernär strömförbrukningen varierar mer än 10 %
”Elektrisk mätare”, ”Förbrukad”, ”watt”, Storlek 4, Precision 1, Värde (W)
COMMAND_CLASS_DEVICE_RESET_LOCALLY_NOTIFICATION
Skickas till associerade nodernär enheten kopplas bortfrån Z-Wave-nätverket
ID
Namn
Max.noder
CommandClassassocierad
ID
Namn
Max.noder
CommandClassassocierad
Måste avlägsnas med ett verktyg som appliceras på markerade områden.
KONFIGURATION
Inte alla konfigurationer återställs till standardvärdena när enheten kopplas bort från nätverket.
COMMAND_CLASS_DEVICE_RESET_LOCALLY ->DEVICE_RESET_LOCALLY_NOTIFICATION skickas för att meddela
styrenheten att noden har kopplats bort från nätverket, men enheten behåller nuvarande konfigurationer.
Utfören av följande åtgärderför att återställa konfigurationsvärdena:
– Använd kommandot CONFIGURATION SET med standardbittill 1 förvarje konfigurationsparameter.
– Utfören återställning till standardvärden via knappsatsen ellerkonfigurationskommandot Default.
SPECIFIKATIONER FÖR Z-WAVE
KOMMANDOKLASSER SOM STÖDS
COMMAND_CLASS_ZWAVEPLUS_INFO_V2
COMMAND_CLASS_VERSION_V2
COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2
COMMAND_CLASS_BASIC_V1
COMMAND_CLASS_ASSOCIATION_V2
COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3
COMMAND_CLASS_POWERLEVEL_V1
COMMAND_CLASS_CONFIGURATION_V2
COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1
COMMAND_CLASS_FIRMWARE_UPDATE_MD_V4
COMMAND_CLASS_METER_V4
COMMAND_CLASS_SWITCH_BINARY_V1

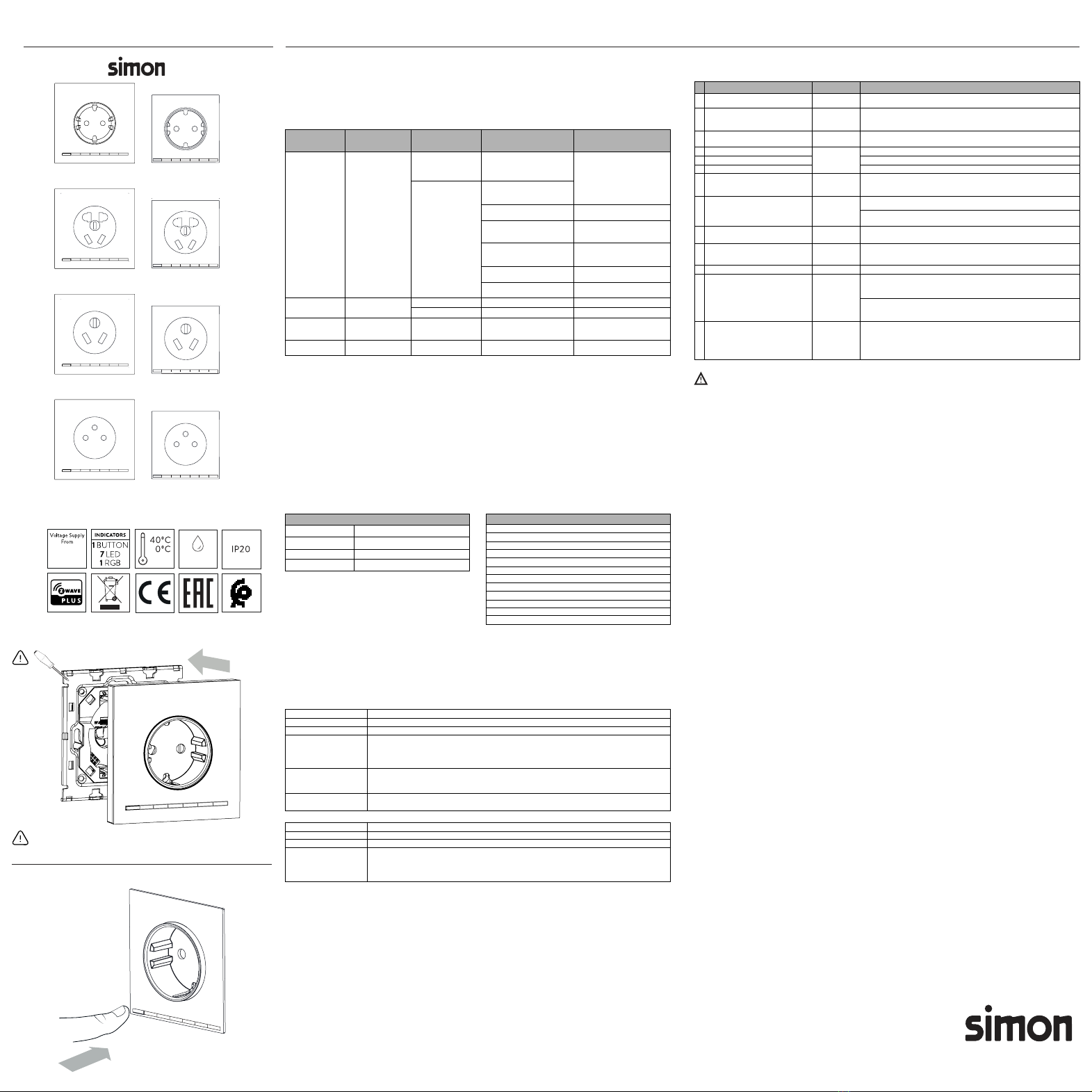

MONTERING
PULSADOR
BUTTON
Tekniske spesifikasjoner
SPECIFIKATIONER FÖR ZWAVEENHETEN
Enhetstyp ON/OFF_POWER_SWITCH
Generisk enhetstyp GENERIC_TYPE_SWITCH_BINARY
Specifik enhetstyp SPECIFIC_TYPE_POWER_SWITCH_BINARY
Rolltyp ROLE_TYPE_SLAVE_ALWAYS_ON
10002432-039
10002460-039
10002462-039 90%HR
1002X108-XXX 1000X041-XXX
10021110-XXX 10002039-XXX
10021109-XXX 10002038-XXX
10020126-XXX 10002042-XXX
SIMON S.A. deklarerar att radioutrustningen i denna manual efterlever Europaparlamentets och rådets
direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran hittas på www.simonelectric.com.

NAZWA WARTOŚĆ
1
2
3
15
17
19
21
27
20
10
11
16
13
1
1
1
1
2
1
1
1
1
2
2
Środkowa dioda LED 0x00 -> (wartość domyślna) wyłącza środkową diodę LED
0xFF -> włącza środkową diodę LED
0x00 -> (wartość domyślna) wyłącza odmierzanie czasu
0x01 – 0x7F -> ustawia odmierzanie czasu w zakresie 1–127 s
0x80 – 0xFE -> ustawia odmierzanie czasu w zakresie 1–127 min
0x00->PRZEŁĄCZENIE(wartośćdomyślna).Krótkienaciśnięcie(t<2s)przełączaobciążenie
0x01->WŁ.Krótkienaciśnięcie (t<2s)włącza obciążenie
0x02->WYŁ.Krótkienaciśnięcie (t<2s)wyłącza obciążenie
0x9867 -> parametry, grupyi status sieci Z-Wave są przywracane do wartości domyślnej.
0x4312 -> przywracane są wartości domyślne parametrów, z wyjątkiem Long Pulse Lock.
[Bajt0]
0x00->Ładowaniejest wyłączone
0x01->Ładowaniejest włączone
[Bajt1]
0x00->Ładowaniejest wyłączone
0xFF-> Ładowanie jest włączone
0x00->(wartośćdomyślna)długie naciśnięcie (t > 2 s)działawsposóbopisanywtabeli
składniisygnałów
0xFF-> naciskanie przez 2 s < t < 10 s nie skutkuje wysłaniemramkiNodeInfo
Naciskanieprzezt>30sprzywracaparametrykonfiguracyjnez wyjątkiem Long
HoldLock i powoduje wysłanieramkiNodeInfo
0xFF-> środkowadioda LED miga przez 5 sekund z częstotliwością 0,1s
0x00 -> (wartość domyślna) włącza sterowanie obciążeniem za pomocą przycisku
0xFF -> wyłącza działanie przycisku na obciążenie
0x00 -> ponowne uruchomienie z wyłączonym przekaźnikiem.
0xFF -> (wartość domyślna) przywrócenie poprzedniego stanu.
0x0000 -> (wartość domyślna) wyłącza niestandardowy limit poboru mocy
0x0001 – 0xFFFF -> ustawia obsługiwaną moc w watach (jest wyłączane po zakońc-
zeniu obciążenia).
0x00 -> (wartość domyślna) wyłącza funkcję sygnalizacji
0x01 – 0x63 (1–100%) -> ustawia jasność sygnalizacyjnych diod LED.
Niestandardowylimit poboru mocy
Sygnalizacja
Włączenie odmierzania
Wyłączenie odmierzania czasu
Opóźnienie wyłączone
Blokada obciążenia
Przywrócenie ustawień domyślnych
(tylko zapis)
Stan PostReset
Działanie naciśnięcia
Stan ładowania (tylko do odczytu)
Długie naciśnięcie przycisku
Identyfikacja (tylko zapis)
ROZMIAR
OSŁONA GNIAZDA WE/WY POLSKI
OPIS
Po podłączeniu do sterownika 10002432-039 / 10002460-039 / 10002462-039 ten front pozwala na bezpośrednie sterowanie
podłączonym obciążeniem, przełączając je za każdym naciśnięciem przycisku. Możliwe jest również sterowanie obciążeniem za pomocą
urządzeń Z-Wave.
ZGODNOŚĆ Z SIECIAMI ZWAVE
Ten produkt może być dołączany do dowolnej sieci Z-Wave i używany w niej z innymi urządzeniami z certyfikatem Z-Wave
innych producentów i/lub w innych zastosowaniach. Wszystkie nie zasilane z baterii węzły w sieci będą działać jako wzmacniaki
sygnału niezależnie od dostawcy, aby zwiększyć niezawodność sieci.
* Jeśli nie zostanie naciśnięty przycisk zatrzymania, dioda LED przycisku zamiga 3 razy w kolorze czerwonym z częstotliwością 0,5s.
* Niektóre funkcje mogą zostać zmienione, w zależności od parametrów konfiguracji.
UŻYWANIE KLAWIATURY I INFORMACJE ZWROTNE
STATUS
URZĄDZENIA DIODYLED INFORMACJI ZWROTNYCH
ZDARZENIE DZIAŁANIE
KLAWIATURY URUCHAMIANIE URZĄDZENIA
- Środkowa dioda LED powoli miga
- Podawane są również informacje
zwrotne z punktu „Włączono do sieci
Z-Wave”
Nieświeciz powodu granicznego poboru
mocyprzez obciążenie (dioda LED1 miga
światłemczerwonym)
Nieświecibez granicznego poboru mocy
przezobciążenie(diodaLED1 biała)
Świeciz granicznym poboremmocyprzez
obciążenie(diodaLED1pomarańczowa)
Jasnośćsygnalizacyjnychdiod LED 1–7 jest
ustawianazgodnie z parametrem Param3
Świeci bez granicznego poboru mocy
przez obciążenie (dioda LED1 zielona)
WŁ.
WYŁ.
Nie włączono do sieci
Z-Wave
Włączono do sieci
Z-Wave
Nie naciśnięto
Krótkie naciśnięcie
(t < 2 s)
Długie naciśnięcie
2 s < t < 30 s
Długie naciśnięcie przez
> 30 s
Naciśnięcie przycisku
Dodanie do / usunię-
cie z sieci Z-Wave
Przywrócenie
ustawień domyślnych
Błąd,szybkie miganie środkowej iodyLED.
DiodaLED1 świeciświatłemzielonymlub
pomarańczowym
Środkowa dioda LED miga do chwili
zwolnienia przycisku
DiodaLED1 świeciświatłembiałym
Głównadioda LEDświeciprzez 2,5 sekundy
RamkaNodeInfojestwysyłanaprzez
siećZ-Wave
Wrazieprzekroczenia granicznego
poborumocyobciążenie jest wyłączane
W razie przekroczenia granicznego pobo-
rumocy (16A) obciążeniejest wyłączane
Przywróceniestanudomyślnego
Obciążeniejest włączone
Obciążeniejest wyłączone
GRUPY PRZYPISANIA
2 (Control)
„CTRL”
20
COMMAND_CLASS_BASIC_REPORT
Jest wysyłane do powiązanych węzłów po zmianie stanu obciążenia:
WŁ. -> 0xFF
WYŁ. -> 0x00
1 (Lifeline)
„LIFELINE”
3
COMMAND_CLASS_BASIC_REPORT
Jest wysyłane do powiązanych węzłów po zmianie stanu obciążenia:
WŁ. -> 0xFF
WYŁ. -> 0x00
COMMAND_CLASS_METER_REPORT_V4
Jest wysyłane do powiązanych węzłów, gdy wahania poboru mocyprzekraczają 10%
„Electric meter”, „Consumed”, „Watts”, Size 4, Precision 1, Value (W)
COMMAND_CLASS_DEVICE_RESET_LOCALLY_NOTIFICATION
Jest wysyłane do powiązanych węzłów, gdy urządzenie zostanie usunięte z sieci Z-Wave
ID
Nazwa
Maks.liczba węzłów
PowiązaniaCommandClass
ID
Nazwa
Maks.liczba węzłów
PowiązaniaCommandClass
W celu zdemontowania należyużyć narzędzia w zaznaczonych obszarach
KONFIGURACJA
Wartości domyślne wszystkichtych konfiguracji nie są przywracane, jeżeli urządzenie zostanie usunięte z sieci.
Wysyłane są polecenia COMMAND_CLASS_DEVICE_RESET_LOCALLY -> DEVICE_RESET_LOCALLY_NOTIFICATION w celu
poinformowania sterownika, że węzeł został usunięty z sieci, ale urządzenie zachowa bieżące konfiguracje.
Aby przywrócić wartości konfiguracji, należy wykonać jedno z tych działań:
- Użyć polecenia CONFIGURATION SET z bitem domyślnym 1 w przypadku każdego parametru konfiguracji.
- Wykonać przywrócenie działania domyślnego za pomocą naciskania klawiatury lub polecenia konfiguracji Default.
SPECYFIKACJE SIECI Z-WAVE
OBSŁUGIWANE KLASY POLECEŃ
COMMAND_CLASS_ZWAVEPLUS_INFO_V2
COMMAND_CLASS_VERSION_V2
COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2
COMMAND_CLASS_BASIC_V1
COMMAND_CLASS_ASSOCIATION_V2
COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3
COMMAND_CLASS_POWERLEVEL_V1
COMMAND_CLASS_CONFIGURATION_V2
COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1
COMMAND_CLASS_FIRMWARE_UPDATE_MD_V4
COMMAND_CLASS_METER_V4
COMMAND_CLASS_SWITCH_BINARY_V1

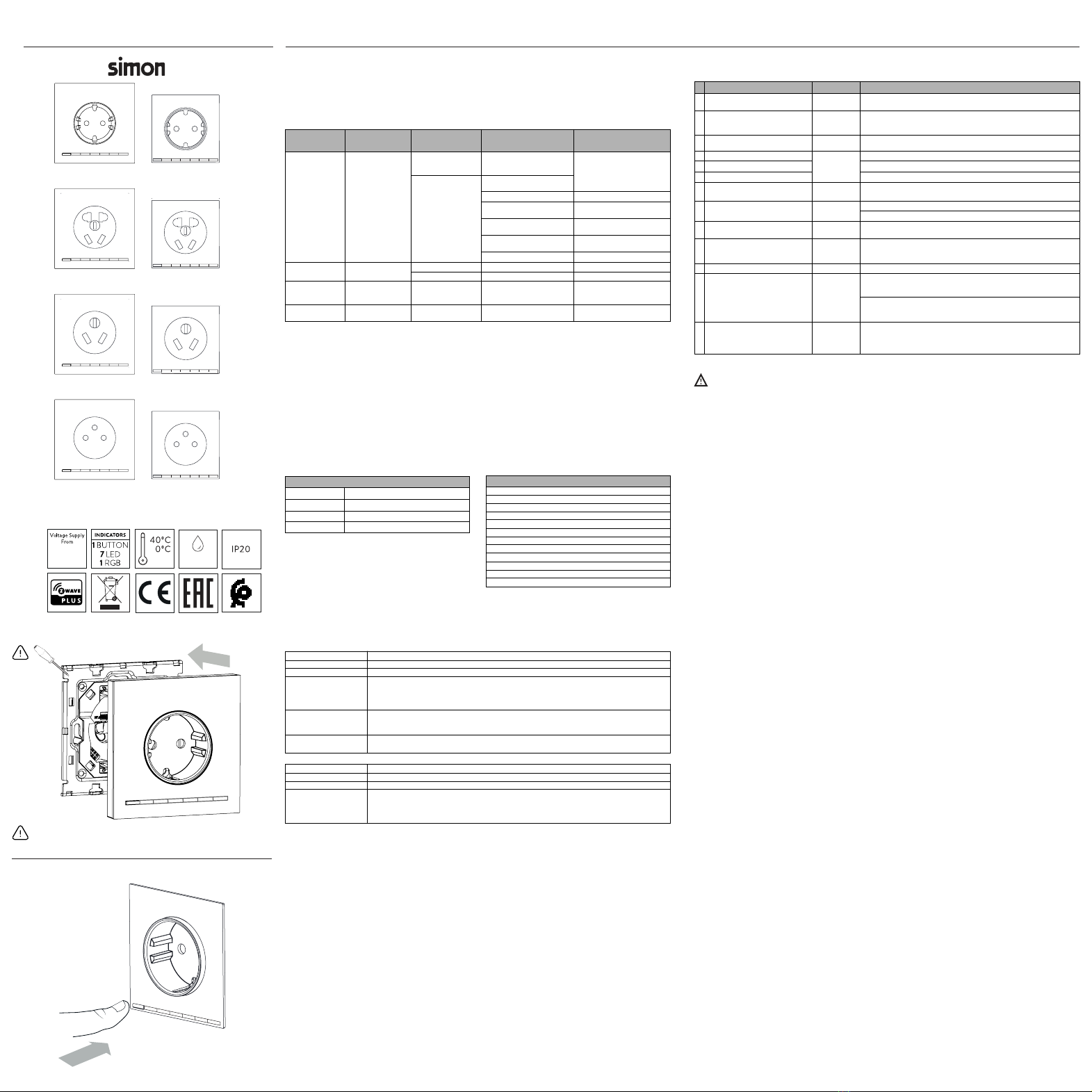

INSTALACJA
Teknisk specifikation
SPECYFIKACJA URZĄDZENIA SIECI ZWAVE
Typ urządzenia ON/OFF_POWER_SWITCH
Ogólnytyp urządzenia GENERIC_TYPE_SWITCH_BINARY
Wybranytypurządzenia SPECIFIC_TYPE_POWER_SWITCH_BINARY
Typ roli ROLE_TYPE_SLAVE_ALWAYS_ON
10002432-039
10002460-039
10002462-039 90%HR
1002X108-XXX 1000X041-XXX
10021110-XXX 10002039-XXX
10021109-XXX 10002038-XXX
10020126-XXX 10002042-XXX
Firma SIMON S.A. oświadcza, że sprzęt radiowy opisany w niniejszej instrukcji obsługi jest zgodny z dyrektywą
2014/53/UE. Pełnytekst deklaracji zgodności z wymogami UE można znaleźć na stronie www.simonelectric.com.

SIMON, S.A.U. Diputación, 390-392 / 08013 Barcelona
Customer Technical Support: [email protected] Tel: [phone]
Made in Spain - www.simonelectric.com
A991750 18-01-2021 4/5
 
1
2
3
15
17
19
21
27
20
10
11
16
13
1
1
1
1
2
1
1
1
1
2
2
 


















































 

          










  
 





 






































































3















Для удаления необходимо использовать инструмент, применяя его в обозначенных зонах.


      






COMMAND_CLASS_ZWAVEPLUS_INFO_V2
COMMAND_CLASS_VERSION_V2
COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2
COMMAND_CLASS_BASIC_V1
COMMAND_CLASS_ASSOCIATION_V2
COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3
COMMAND_CLASS_POWERLEVEL_V1
COMMAND_CLASS_CONFIGURATION_V2
COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1
COMMAND_CLASS_FIRMWARE_UPDATE_MD_V4
COMMAND_CLASS_METER_V4
COMMAND_CLASS_SWITCH_BINARY_V1
УСТАНОВКА
 
 ON/OFF_POWER_SWITCH
 GENERIC_TYPE_SWITCH_BINARY
 SPECIFIC_TYPE_POWER_SWITCH_BINARY
 ROLE_TYPE_SLAVE_ALWAYS_ON
10002432-039
10002460-039
10002462-039 90%HR
1002X108-XXX 1000X041-XXX
10021110-XXX 10002039-XXX
10021109-XXX 10002038-XXX
10020126-XXX 10002042-XXX




名称 数值
1
2
3
15
17
19
21
27
20
10
11
16
13
1
1
1
1
2
1
1
1
1
2
2
中央 LED 0x00 ->（默认值）关闭中央 LED
0xFF ->打开中央 LED
0x00 ->（默认值）停用定时
0x01-0x7F -> 设置时间范围为(1-127 秒)的定时操作
0x80-0xFE -> 设置时间范围为(1-127 分钟)的定时操作
0x00 -->切换（默认值）。短按（时间 <2 秒）开关负载
0x01 -> 打开。短按（时间 <2 秒）激活负载
0x02 -> 关闭。短按（时间 <2 秒）停用负载
0x9867 -> 参数、组和 Z-Wave 状态均恢复默认值。
0x4312 -> 除“长脉冲锁定”外，参数重置为默认值。
[字节 0]
0x00 -> 停用充电功能
0x01 -> 激活充电功能
[字节 1]
0x00 -> 停用充电功能
0xFF -> 激活充电功能
0x00 ->（默认值）长按（时间 >2 秒）的作用如使用及信号表中所述。
0xFF -> 按压时间 2 秒 <时间 <10 秒不会发送节点信息。
按压时间 > 30 秒，重置长时保持锁定以外的配置参数，
并发送 节点信息
0xFF -> 中央 LED 以 0.1 秒的频率闪烁 5 秒
0x00 -> （默认值）启用按钮以控制负载
0xFF -> 停用负载上按钮的操作
0x00 -> 在停用继电器的条件下重新启动。
0xFF -> （默认值）恢复先前的状态。
0x0000 ->（默认值）禁用自定义限耗
0x0001 - 0xFFFF -> 设置所支持的功率（单位：瓦特）（负载结束后，
将停用）。
0x00 ->（默认值）停用警示灯功能
0x01-0x63 (1-100%) -> 设置警示灯 LED 的亮度。
自定义限耗
警示灯
定时打开
定时关闭
延迟关闭
负载锁定
重置默认值(只写)
重置后状态
按下时的操作
充电状态（只读）
长按按键
识别（只写）
尺寸
IO 插座盖 中文
描述
当插入到 IO 插座 时，该正面功能件在每次按下按钮时，均可直接控制插入的负载。还可以控制使用 Z 波
设备的负载。
Z-WAVE 遵从性
可将本产品接入带有其他制造商的其他 Z-Wave 认证的设备和/或其他应用程序的任何 Z-Wave 网络并在该网络中
操作本产品。无论是哪一个供应商，网络中的所有非电池操作节点均将作为继电器使用，以提高网络的可靠性。
*如果未按下停止按钮，按钮 LED 将以 0.5 秒的频率闪烁红光 3 次
* 某些功能可能会因配置参数不同而有所不同.
** 仅当网络主控制器丢失或无法操作时，请使用此过程。
键盘使用和反馈
设备
状态
反馈 LED事件 键盘
操作
设备驱动
- 中央 LED 缓慢闪烁
- 同时执行“接入 Z-Wave 网
络”详述的反馈
由于负载限耗
而关闭(LED1 红光闪烁)
空载限耗关闭(LED1 变成白色)
负载限耗打开(LED1 变成橙色)
警示灯，LED 1...7 根据参数 3
设置亮度。
空载限耗打开(LED1 变成绿色)
打开
关闭
未接入 Z-Wave 网络
接入 Z-Wave 网络
未按下
短按（时间 <2 秒）
长按 2 秒<时间
<30 秒
长按时间 >30 秒
按键
添加至 Z-Wave 网
络/从 Z-Wave 网
络删除
重置默认状态并从
Z-Wave 网络删除**
错误中央 LED 每 1s 闪 10次
LED1 变成绿色或橙色
在松开按钮之前，中央 LED 会
一直闪烁
LED1 变成白色
主要 LED 点亮 2.5 秒
节点信息帧通过 Z-Wave 发送
如果超过负载限耗，
则负载将停用
如果超过负载限耗 (16A)，
则负载将停用
重置为默认状态
激活负载
停用负载
关联组
2（控制）
“CTRL”
20
COMMAND_CLASS_BASIC_REPORT
负载改变状态时，将它发送给关联节点：
打开 -> 0xFF
关闭 -> 0x00
ID
名称
最大节点数
CommandClass Asociadas
1 (Lifeline)
“LIFELINE”
3
COMMAND_CLASS_BASIC_REPORT
负载改变状态时，将它发送给关联节点：
打开 -> 0xFF
关闭 -> 0x00
COMMAND_CLASS_METER_REPORT_V4
当功耗变化超过 10% 时，将它发送至关联节点
“电子仪表”、“功率”、尺寸 4、精度 1、数值 (W)
COMMAND_CLASS_DEVICE_RESET_LOCALLY_NOTIFICATION
在将设备从 Z-Wave 网络中删除时，发送相关节点。
ID
名称
最大节点数
CommandClass Asociadas
必须使用用于标注区域的工具拆除它。
配置
从网络中删除设备时，所有这些配置都不会恢复为默认状态。
发送 COMMAND_CLASS_DEVICE_RESET_LOCALLY ->DEVICE_RESET_LOCALLY_NOTIFICATION，通知控制器已从网络中删除节
点，但设备将会保留当前的配置。
如要恢复配置值，请执行以下任一操作：
- 使用命令 CONFIGURATION SET，每个配置参数采用的默认位 为 1。
- 通过按键盘或配置命令默认来执行重置默认操作。
安装
PULSADOR
BUTTON
技术规格
Z-WAVE 规格
支持的命令类别
COMMAND_CLASS_ZWAVEPLUS_INFO_V2
COMMAND_CLASS_VERSION_V2
COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2
COMMAND_CLASS_BASIC_V1
COMMAND_CLASS_ASSOCIATION_V2
COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3
COMMAND_CLASS_POWERLEVEL_V1
COMMAND_CLASS_CONFIGURATION_V2
COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1
COMMAND_CLASS_FIRMWARE_UPDATE_MD_V4
COMMAND_CLASS_METER_V4
COMMAND_CLASS_SWITCH_BINARY_V1
Z-WAVE 设备规格
设备类型 ON/OFF_POWER_SWITCH
通用设备类型 GENERIC_TYPE_SWITCH_BINARY
特定设备类型 SPECIFIC_TYPE_POWER_SWITCH_BINARY
角色类型 ROLE_TYPE_SLAVE_ALWAYS_ON
10002432-039
10002460-039
10002462-039 90%HR
1002X108-XXX 1000X041-XXX
10021110-XXX 10002039-XXX
10021109-XXX 10002038-XXX
10020126-XXX 10002042-XXX
SIMON S.A. 声明本手册中的无线电设备符合 2014/53/EU 指令。欧盟符合性声明的全文可在
WWW.SIMONELECTRIC.COM 上找到。

SIMON, S.A.U. Diputación, 390-392 / 08013 Barcelona
Customer Technical Support: [email protected] Tel: [phone]
Made in Spain - www.simonelectric.com
A991750 18-01-2021 5/5
 

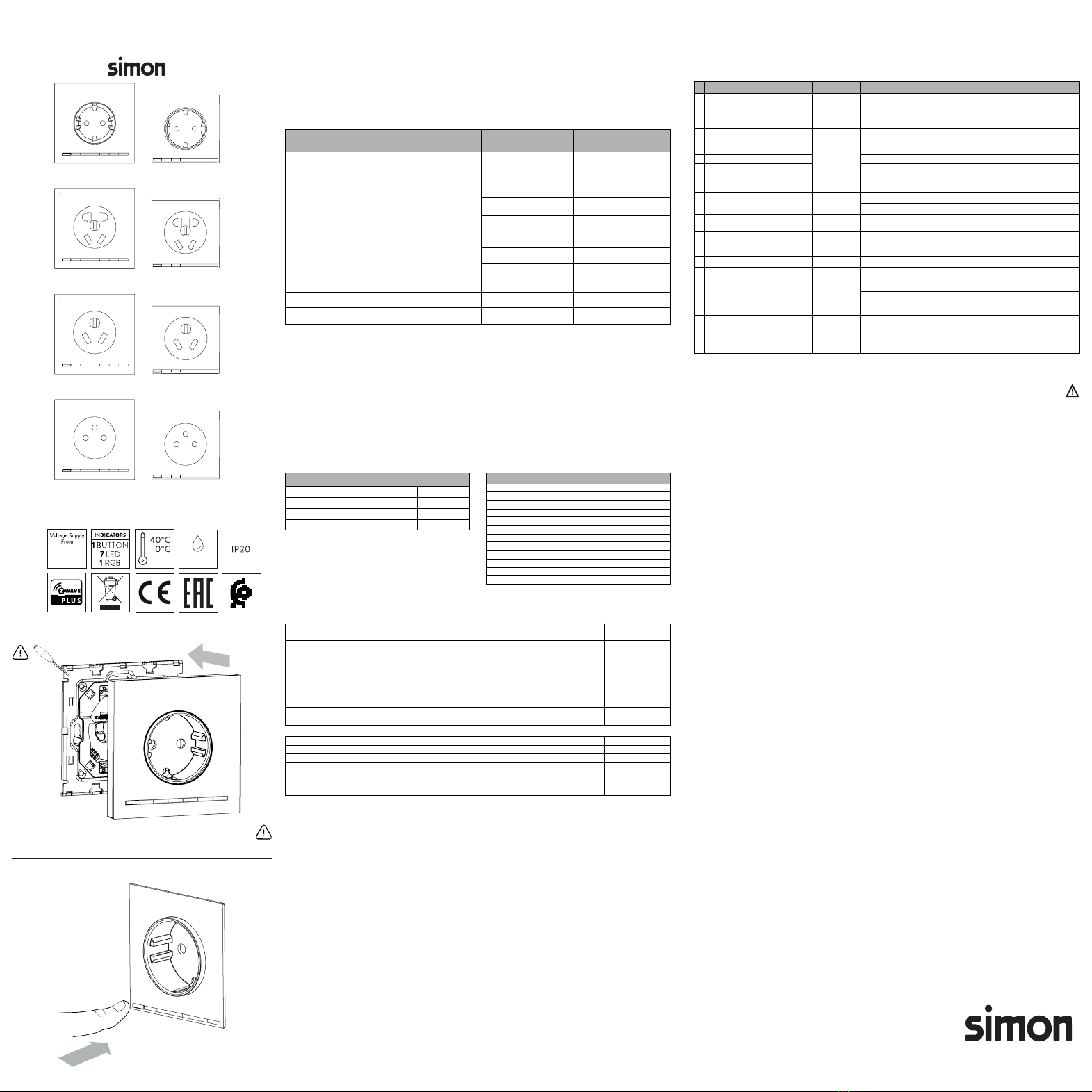

1
2
3
15
17
19
21
27
20
10
11
16
13
1
1
1
1
2
1
1
1
1
2
2
 0x00
0xFF
0x00


0x00
0x01

0x9867

]
0x00
0x01
]
0x00
0xFF
0x00

0xFF
 

0xFF
0x00
0xFF
0x00
0xFF
0x0000

0x00









󰀬





 

10002462-039/ 10002460-039/ 10002432-039



 

3





”







371





























16
 




”



0xFF
0x00
1

3


0xFF
0x00


14


 




 









1


COMMAND_CLASS_ZWAVEPLUS_INFO_V2
COMMAND_CLASS_VERSION_V2
COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2
COMMAND_CLASS_BASIC_V1
COMMAND_CLASS_ASSOCIATION_V2
COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3
COMMAND_CLASS_POWERLEVEL_V1
COMMAND_CLASS_CONFIGURATION_V2
COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1
COMMAND_CLASS_FIRMWARE_UPDATE_MD_V4
COMMAND_CLASS_METER_V4
COMMAND_CLASS_SWITCH_BINARY_V1

PULSADOR
BUTTON


 
 
 


ON/OFF_POWER_SWITCH
GENERIC_TYPE_SWITCH_BINARY
SPECIFIC_TYPE_PC_POWER_SWITCH_BINARY
ROLE_TYPE_SLAVE_ALWAYS_ON




10002432-039
10002460-039
10002462-039 90%HR
1002X108-XXX 1000X041-XXX
10021110-XXX 10002039-XXX
10021109-XXX 10002038-XXX
10020126-XXX 10002042-XXX
تعلن شركة سيمون اس ايه أن المعدات اللاسلكية الموجودة في هذا الدليل تتوافق مع توجيهات الاتحاد الأوروبي/53/ 2014 ، ويمكن العثور على النص الكامل لتصريح مطابقة الاتحاد الأوروبي على
www.simonelectric.com .
