Cleaning instruction for the

FX® 9002 Helmet, Head Protector

For use in FX® interactive training with 9 mm, .38 cal. or 5.56 mm Simunition®

FX® Marking cartridges only.

DO NOT USE WITH ANY OTHER TYPE OR CALIBER OF AMMUNITION.

FX® 9002 Helmet, Head Protector

Cleaning the FX® 9002 Helmet, Head Protector

Fig. 18 – Inside FX®9002 Helmet, Head Protector

The FX® 9002 Helmet, Head Protector cleaning procedure shall be carried out as follows:

Preparation of cleaning solution:

1.1. By using a clean container, fill the container with water at a temperature of (35°C/ 95°F) and add two (2) teaspoons of

detergent (mild dish-hand washing liquid with antibacterial) for every (4 liters / 1 gallon) of hotwater.

Starship Foam

Crown Foam

Nasal Foam

Wing Foam

Trademarks and registered trademarks of General Dynamics Ordnance and Tactical Systems-Canada Inc. are denoted by TM and ®respectively.

www.simunition.com

8972121_Cleaning process_rev02

Cleaning the FX® 9002 Helmet, Head Protector

Parts removal prior to wash

2.1. Remove the Back Head protection hood by

simply tear free, then,

2.2. From the interior of FX®9002 Helmet, Head

Protector, remove the Nasal Starship and the

Crown Foam pieces by simply tear free (See fig.

18), then

2.3. Loose the Upper head strap from the top head lock

buckle, push-on the buckle and strap’s end through

the opening of the foam, then, Unbuckle the lower

head strap and push-on the buckle and strap’s end

through the opening of the foam, then, to remove

the wing foam simply tear free.

2.4. Remove the Cover Valve Outlet by reaching into

the FX®9002 Helmet, Head Protector and pressing

firmly on the top release snap which is located at

the interior of the FX®9002 Helmet, Head

Protector (Some physical effort may be necessary

to release the top release snap). This allows the

user to access the Anti-soap baffle for cleaning.

The Anti-soap baffle can now be removed for

cleaning by simply tear free (See fig. 19), then

2.5. Remove the two lens lock which are located on

the side of the FX®9002 Helmet, Head Protector

by exerting outward pressure on the black locking

bar and pull out (Fig. 20), then

2.6. With the help of your hand, remove the Rubber

Deflector by gently pull-out the three stems who

are insert through the air intake grill (Fig. 21A &

21B).

Note: Usually, it's not necessary to remove the lens from

the FX®9002 Helmet, Head Protector to wash. When

immersed in hot water (35oC/95oF), by the effect of

soaking will help to the dirt and to the marking

compound to coming-off easily

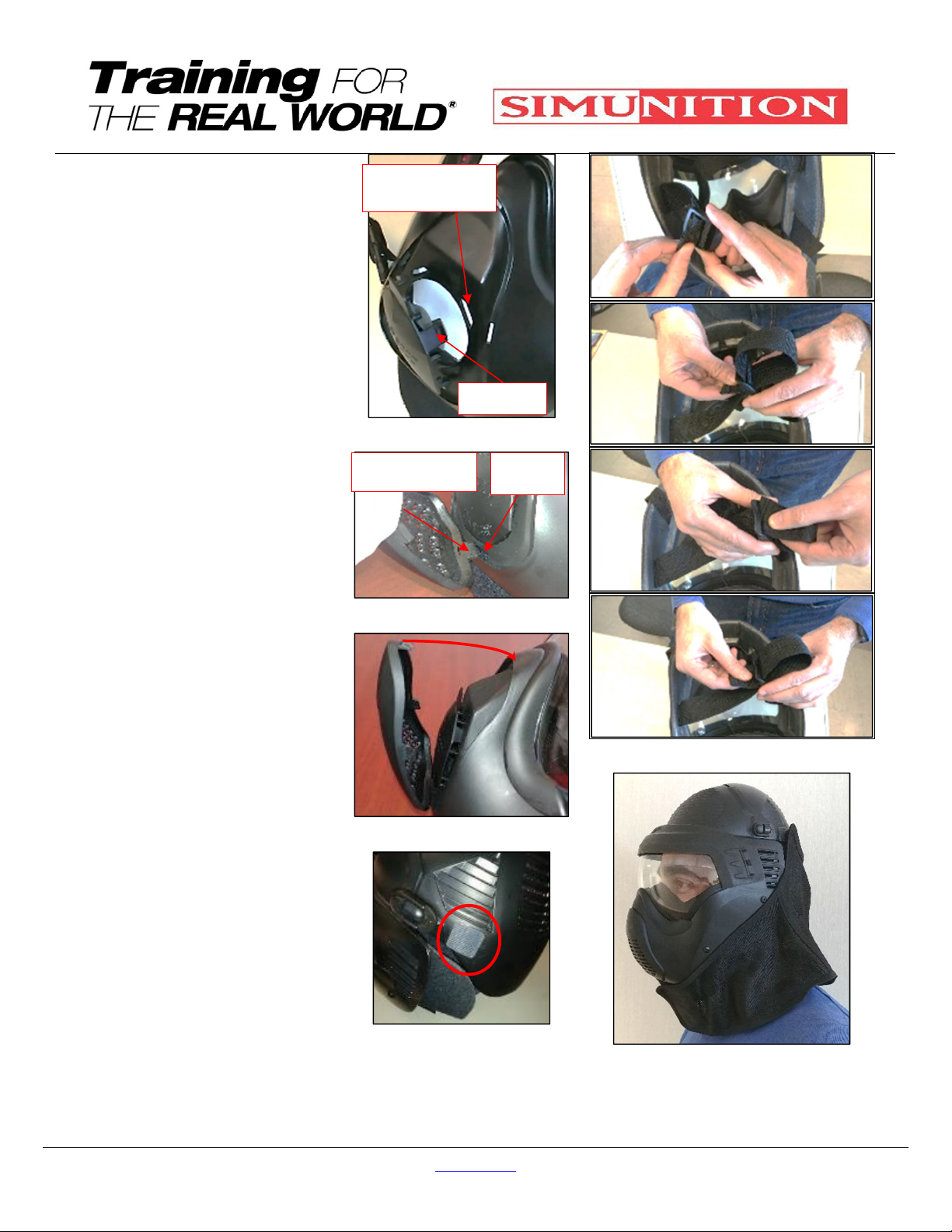

Fig. 19 – Front FX®9002

Helmet, Head Protector, side

view

Fig. 20 – Lens lock pull out

Fig. 21A – Ruber Defletor

Fig. 21B – Rubber Deflector

Top release

snap

nti-soap baffle

Cover Valve

Outlet

Trademarks and registered trademarks of General Dynamics Ordnance and Tactical Systems-Canada Inc. are denoted by TM and ®respectively.

www.simunition.com

8972121_Cleaning process_rev02

FX®9002 Helmet, Head Protector cleaning

3.1. Completely immerged the FX®9002 Helmet, Head Protector and wash the interior and exterior of FX®9002 Helmet, Head

Protector by using a clean cloth, then, in the same water, completely immerged, all foam parts, Cover Valve Outlet, Anti-Soap

Baffle and Rubber Deflector that were previously disassembled from the FX®9002 Helmet, Head Protector. Wash these

parts with a clean cloth.

3.2. Then, rinse the FX®9002 Helmet, Head Protector, foams and plastics parts thoroughly with cold clean water and drain

water from the inside and outside of FX®9002 Helmet, Head Protector.

Drying the FX®9002 Helmet, Head Protector

Using a clean dry cloth, wipe the inside and outside of the FX®9002 Helmet, Head Protector, foam parts, plastic parts and

Rubber Deflector. Make sure there is no excess moisture, then,

Wipe the lens carefully with a soft (non-abrasive) dry cloth, making sure the water stains from the inside and outside surfaces of

lens are removed.

Then, allow the FX®9002 Helmet, Head Protector, foam parts, plastic parts and Rubber Deflector to dry completely

prior to re- installing them.

Trademarks and registered trademarks of General Dynamics Ordnance and Tactical Systems-Canada Inc. are denoted by TM and ®respectively.

www.simunition.com

8972121_Cleaning process_rev02

Assembly of FX®9002 Helmet, Head Protector after cleaning

Rubber Deflector

Retaining Clip

Lens Seal Lens Lock

Cover Valve Outlet Rubber Band

Back Head Protector

Fig. 22 - FX®9002 Helmet, Head Protector principal parts identification

Place (re-install) the Rubber Deflector over the external of the lens, then, insert the three Stems through the dedicated grill

opening by using a gentle pull-in force by using your fingers, to grasp the stem (see fig. 16A & 16B). You should begin by

inserting the center stem at first following by each stem at each side. You should be able to hear a click noise which indicate

that the stem has been installed properly at its place, then

Re-install the lens locks by inserting the lens lock marked «R» through the Rubber Deflector opening which is marked

«R» by pushing the lens locks up to the rubber stopper. Repeat this operation for the lens lock marked «L» (see fig 17) ,

then,

Note: Some physical effort may be necessary to insert the lens lock in their places

Trademarks and registered trademarks of General Dynamics Ordnance and Tactical Systems-Canada Inc. are denoted by TM and ®respectively.

www.simunition.com

8972121_Cleaning process_rev02

Re-install the Anti-Soap Baffle by

inserting the posts in the rectangular

opening (4) (see fig. 23) Make sure

that the FX 9002 logo wording which

is embossed is properly oriented,

then

Re-install the Cover Valve Outlet by

inserting the lower post (1) into the

lowered opening (Fig. 24) and then,

flip the Cover Valve Outlet and insert

the top Flap into the opening and

snap it by pressing firmly. You

should hear a click noise which will

indicate that Cover Valve Outlet is

properly installed (Fig 25).

Re-install the Wing foam part by

inserting at first the upper head strap

ends through the foam opening (2)

which are located at the end of both

sides of the Starship, then, thread

the loosen installation strap end

through the strap buckle openings as

showed in figure 27.

Then insert the lower head strap

ends through the foam openings (2)

which are located in the lower chin

portion of the Wing and leave it

unbuckle

Re-install the Crow, Wings, Starship

and Nasal foams (see fig. 18)

Re-install the Back Head protection

by starting to install at first the upper

Velcro hooks (2) (square shape)

facing the Velcro Loop (2) which are

located on the back of the hard FX®

9002 Helmet, Head Protector’s

Shell (see fig. 26) and to conclude,

Attach the back head protection

hood to the FX®9002 Helmet,

Head Protector fastening Velcro®

loop and make sure the back head

protection hood overlaps the

peripheral edge of the FX®9002

Helmet, Head Protector shell (Fig.

28).

Fig. 23 – Rectangular vs posts

Fig. 24 – Lower post

Fig. 25 – Opening

Fig. 26 – Velcro hook

Fig 27 – Strap buckle installation

Fig. 28 – FX®9002 Helmet, Head

Protector’s textile cover

Posts(4)

Rectangular

opening(4)

CoverValve

Outlet

Lowerpost

Lower

opening

Trademarks and registered trademarks of General Dynamics Ordnance and Tactical Systems-Canada Inc. are denoted by TM and ®respectively.

www.simunition.com

8972121_Cleaning process_rev02

FX® 9002 Helmet, Head Protector storage

A storage pouch (8971315SP) is supplied with this FX®9002 Helmet, Head Protector to ensure protection of the lens. Make sure that

the FX®9002 Helmet, Head Protector is cleaned and dried before storing. The storage pouch can also be washed by hand by

immersion into a soapy water using the cleaning procedure. The storage pouch shall by hung for drying.

WARNING

Do not use detergents that may contain reactive cleaning/disinfecting chemicals such as alcohol, hydrocarbons,

ammonium, chlorine bleach, etc., to clean the FX®9002 Helmet, Head Protector and lens. Such chemicals may

reduce the ballistic properties of the lens. Mild dish-hand washing liquid with antibacterial is specified.

Do not wash or dry the FX®9002 Helmet, Head Protector in a washing machine or spindrier.

WARRANTY: General Dynamics Ordnance and Tactical Systems-Canada Inc. (General Dynamics-OTS Canada) warrants that the goods shall

be free from defect in materials and workmanship during the period of twelve (12) months following the date of delivery. This warranty is the

exclusive warranty given by General Dynamics-OTS Canada.

LIMITATION OF WARRANTY: The Simunition®- FX®Helmet, Head Protector is designed for use with 9mm, .38 FX®and/or 5.56 mm FX®

Marking cartridges only. Use of any other ammunition including Paint Ball is dangerous and shall void this warranty.

General Dynamics-OTS Canada assumes no responsibility for injuries, loss or damage resulting from misuse of this equipment. THIS PRODUCT

WILL NOT PROVIDE UNLIMITED FACE AND EAR PROTECTION.
