Impact drill 1024
INTRODUCTION
• This tool is intended for impact drilling in brick as well as
for drilling in wood, metal, ceramic and plastic
• This tool is not intended for professional use
• Read and save this instruction manual 3

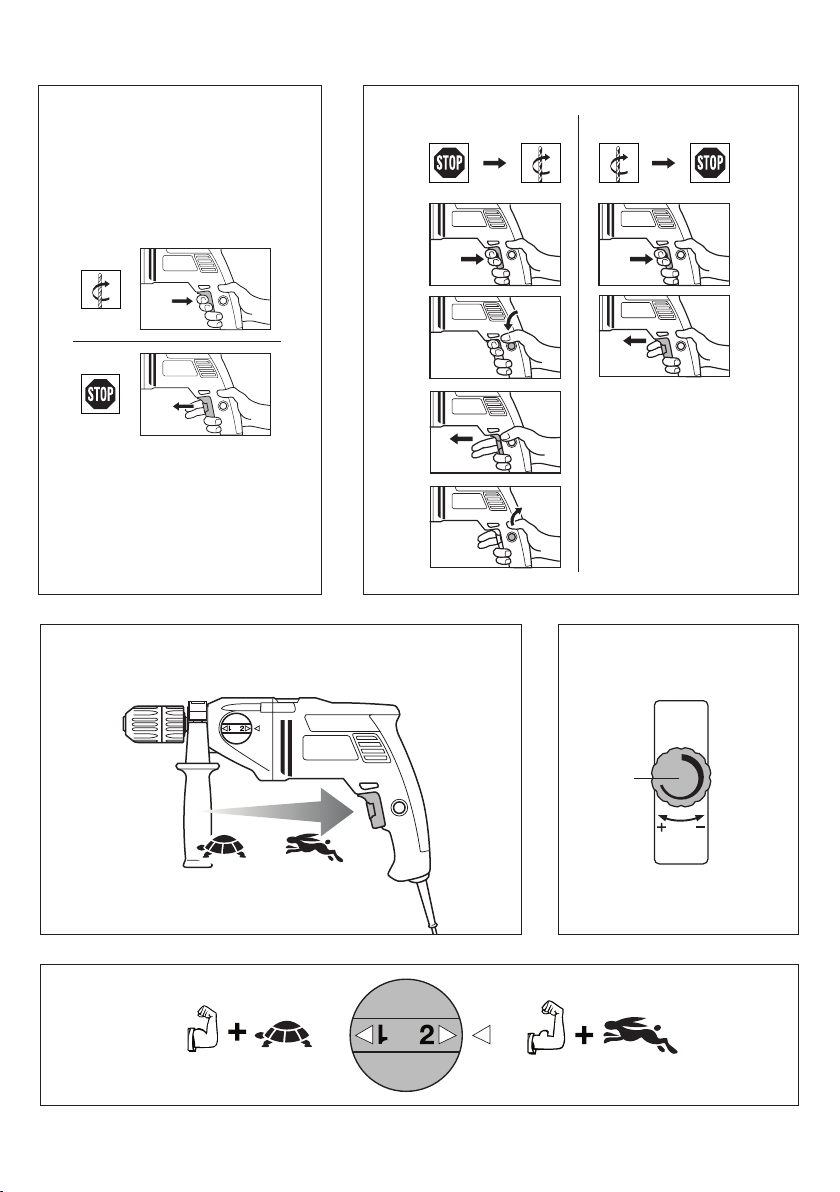

TECHNICAL DATA 1

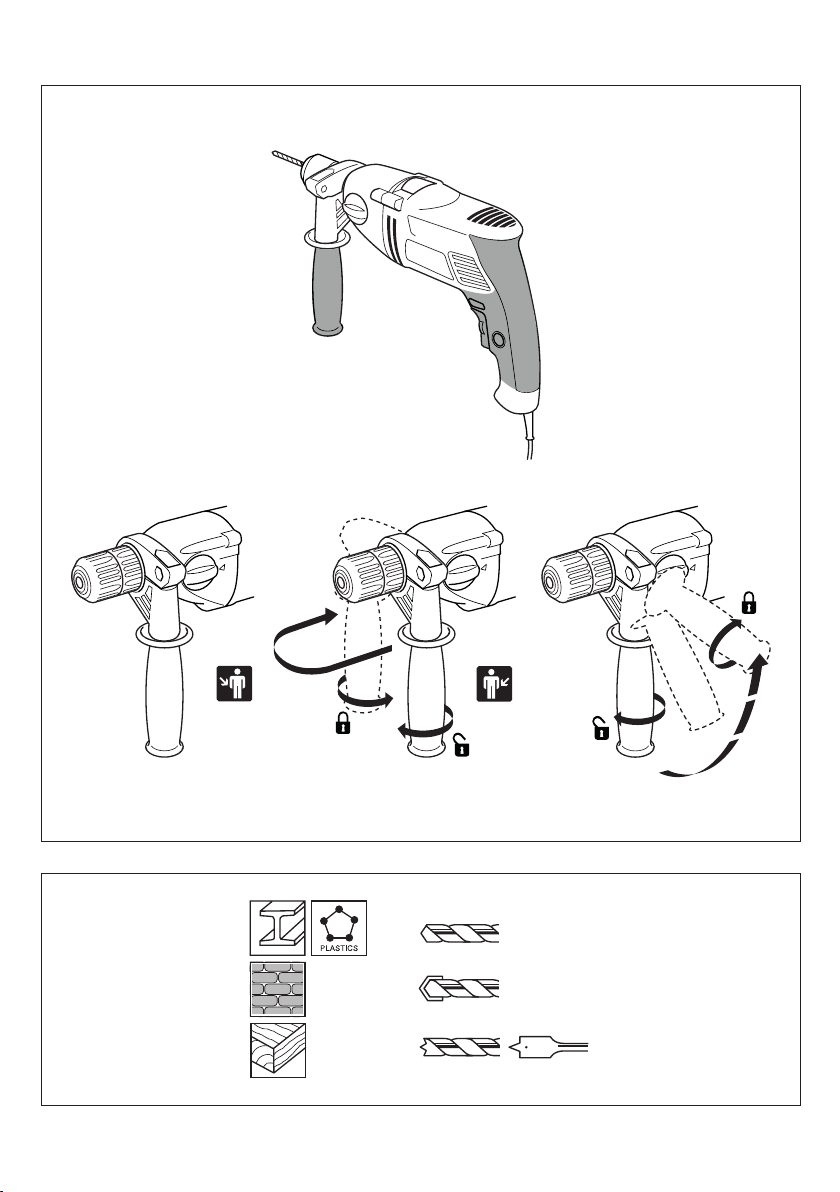

TOOL ELEMENTS 2
A Switch for on/o and speed control
BButton for switch locking
CWheel for maximum speed control
DSwitch for changing direction of rotation
EGear selector
FSwitch for selecting drilling function
GAuxiliary handle
HVentilation slots
SAFETY
GENERAL POWER TOOL SAFETY WARNINGS
WARNING Read all safety warnings, instructions,
illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below
may result in electric shock, fire and/or serious injury. Save
all warnings and instructions for future reference. The
term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
1) WORK AREA SAFETY
a) Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which
may ignite the dust or fumes.
c) Keep children and bystanders away while operating
a power tool. Distractions can cause you to lose control.
2) ELECTRICAL SAFETY
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools.
Unmodied plugs and matching outlets will reduce risk of
electric shock.
b) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk of
electric shock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of electric
shock.
f) If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of
electric shock.
3) PERSONAL SAFETY
a) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol or medication. A moment
of inattention while operating power tools may result in
serious personal injury.
b) Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personal injuries.
c) Prevent unintentional starting. Ensure the switch is
in the off-position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your nger on the
switch or energising power tools that have the switch on
invites accidents.
d) Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal
injury.
e) Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power tool
in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair and clothing away from
moving parts. Loose clothes, jewellery or long hair can
be caught in moving parts.
g) If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-related hazards.
h) Do not let familiarity gained from frequent use of
tools allow you to become complacent and ignore
tool safety principles. A careless action can cause
severe injury within a fraction of a second.
4) POWER TOOL USE AND CARE
a) Do not force the power tool. Use the correct power
tool for your application. The correct power tool will do
the job better and safer at the rate for which it was
designed.
b) Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
c) Disconnect the plug from the power source and/or
remove the battery pack, if detachable, from the
power tool before making any adjustments,
changing accessories, or storing power tools. Such
preventive safety measures reduce the risk of starting the
power tool accidentally.

11
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrained
users.
e) Maintain power tools and accessories. Check for
misalignment or binding of moving parts, breakage
of parts and any other condition that may affect the
power tool’s operation. If damaged, have the power
tool repaired before use. Many accidents are caused
by poorly maintained power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits etc., in
accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations dierent
from those intended could result in a hazardous situation.
h) Keep handles and grasping surfaces dry, clean and
free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situations.
5) SERVICE
a) Have your power tool serviced by a qualified repair
person using only identical replacement parts. This
will ensure that the safety of the power tool is maintained.
SAFETY INSTRUCTIONS FOR IMPACT DRILLS
GENERAL
• This tool should not be used by people under the age of
16 years
• Always disconnect plug from power source before
making any adjustment or changing any accessory
• Wear ear protectors (exposure to noise can cause
hearing loss)
• Use auxiliary handle(s), if supplied with the tool
(loss of control can cause personal injury)
• Use completely unrolled and safe extension cords with a
capacity of 16 Amps (U.K. 13 Amps)
• Do not work materials containing asbestos (asbestos
is considered carcinogenic)
• Dust from material such as paint containing lead, some
wood species, minerals and metal may be harmful
(contact with or inhalation of the dust may cause allergic
reactions and/or respiratory diseases to the operator or
bystanders); wear a dust mask and work with a dust
extraction device when connectable
• Certain kinds of dust are classied as carcinogenic (such
as oak and beech dust) especially in conjunction with
additives for wood conditioning; wear a dust mask and
work with a dust extraction device when
connectable
• Follow the dust-related national requirements for the
materials you want to work with
BEFORE USE
• Always check that the supply voltage is the same as the
voltage indicated on the nameplate of the tool
• Avoid damage that can be caused by screws, nails and
other elements in your workpiece; remove them before
you start working
• Use suitable detectors to find hidden utility lines or
call the local utility company for assistance (contact
with electric lines can lead to re or electrical shock;
damaging a gas line can result in an explosion;
penetrating a water pipe will cause property damage or
an electrical shock)
• Secure the workpiece (a workpiece clamped with
clamping devices or in a vice is held more securely than
by hand)
• Never use the tool when cord is damaged; have it
replaced by a qualied person
ACCESSORIES
• SKIL can assure awless functioning of the tool only
when original accessories are used
• Use only accessories with an allowable speed matching
at least the highest no-load speed of the tool
DURING USE
• Always keep the cord away from moving parts of the tool
• If the drill bit becomes unexpectedly jammed (causing a
sudden, dangerous reaction), immediately switch o the
tool
• Be aware of the forces that occur as a result of jamming
(especially when drilling metals); always use auxiliary
handle G 2and take a secure stance
• Hold the power tool only by the insulated gripping
surfaces when performing an operation where the
accessory may contact hidden wiring or its own
power cord (contact with a “live” wire will also make
exposed metal parts of the power tool “live” and shock
the operator)
• In case of electrical or mechanical malfunction,
immediately switch o the tool and disconnect the plug
• If the cord is damaged or cut through while working, do
not touch the cord, but immediately disconnect the plug
AFTER USE
• When you put away the tool, switch o the motor and
ensure that all moving parts have come to a complete
standstill
EXPLANATION OF SYMBOLS ON TOOL
3Read the instruction manual before use
4Double insulation (no earth wire required)
5Do not dispose of the tool together with household waste
material
WHEN CONNECTING NEW 3-PIN PLUG (U.K. ONLY):
• Do not connect the blue (= neutral) or brown (= live) wire
in the cord of this tool to the earth terminal of the plug
• If for any reason the old plug is cut o the cord of this tool,
it must be disposed of safely and not left unattended
USE
• On/o 6
• Switch locking for continuous use 7
• Speed control for smooth starting 8
• Maximum speed control 9
With wheel C the maximum speed can be adjusted from
low to high
- switch on the tool
- lock the switch
- turn wheel C to select maximum speed

12
• Mechanical gear selection 0
- set selector E to desired speed
! actuate the gear selector while tool is running
slowly
1 = LOW SPEED
- high torque
- for drilling large diameters
- for tapping thread
2 = HIGH SPEED
- lower torque
- for drilling small diameters
• Changing direction of rotation !
- when not properly set in left/right position, switch A 2
cannot be activated
! change direction of rotation only when tool is at a
complete standstill
• Normal drilling versus impact drilling @
! select drilling function only when tool is switched
off and plug is disconnected
• Changing bits #
- insert the bit as deep as possible in the chuck
! do not use bits with a damaged shank
• Adjusting drilling depth $
• Holding and guiding the tool %
- always use auxiliary handle G 2(can be adjusted
as illustrated)
! while working, always hold the tool at the
grey-coloured grip area(s)
- keep the ventilation slots uncovered
- do not apply too much pressure on the tool; let the tool
do the work for you
APPLICATION ADVICE
• Use the appropriate bits ^
! only use sharp bits
• For drilling in concrete or stone a steady pressure on the
drill is required
• When drilling ferrous metals
- pre-drill a smaller hole, when a large hole is required
- lubricate drill bit occasionally with oil
• Splinterfree drilling in wood &
• Dustfree drilling in walls *
• Dustfree drilling in ceilings (
• Drilling in tiles without skidding )
• For more tips see www.skil.com
MAINTENANCE / SERVICE
• This tool is not intended for professional use
• Always keep tool and cord clean (especially ventilation
slots H 2)
! disconnect the plug before cleaning
• If the tool should fail despite the care taken in
manufacturing and testing procedures, repair should be
carried out by an after-sales service centre for SKIL
power tools
- send the tool undismantled together with proof of
purchase to your dealer or the nearest SKIL service
station (addresses as well as the service diagram of
the tool are listed on www.skil.com)
ENVIRONMENT
• Do not dispose of electric tools, accessories and
packaging together with household waste material
(only for EU countries)
- in observance of European Directive 2012/19/EC on
waste of electric and electronic equipment and its
implementation in accordance with national law,
electric tools that have reached the end of their life
must be collected separately and returned to an
environmentally compatible recycling facility
- symbol 5will remind you of this when the need for
disposing occurs
NOISE / VIBRATION
• Measured in accordance with EN 60745 the sound
pressure level of this tool is 95 dB(A) and the sound
power level 106 dB(A) (standard deviation: 3 dB), and the
vibration ✱(triax vector sum; uncertainty K = 1.5 m/s²)
✱when drilling in metal 3.9 m/s²
✱when impact drilling in concrete 14.8 m/s²
• The vibration emission level has been measured in
accordance with a standardised test given in EN 60745; it
may be used to compare one tool with another and as a
preliminary assessment of exposure to vibration when
using the tool for the applications mentioned
- using the tool for dierent applications, or with dierent
or poorly maintained accessories, may signicantly
increase the exposure level
- the times when the tool is switched o or when it is
running but not actually doing the job, may signicantly
reduce the exposure level
! protect yourself against the effects of vibration
by maintaining the tool and its accessories,
keeping your hands warm, and organizing your
work patterns

Perceuse à percussion 1024
INTRODUCTION
• Cet outil est conçu pour les travaux de perçage de
percussion dans la brique ainsi que le perçage dans le
bois, le métal, la céramique et les matières plastiques
• Cet outil n’est conçu pour un usage professionnel
• Lisez et conservez ce manuel d’instruction 3
CARACTERISTIQUES TECHNIQUES 1
ELEMENTS DE L’OUTIL 2
AInterrupteur de marche/arrêt et réglage de vitesse
BBouton de blocage de l’interrupteur
CMolette de réglage de la vitesse maximum
DCommutateur pour inverser le sens de rotation
ECommutateur de vitesse
FCommutateur pour sélectionner la fonction de perçage
GPoignée auxiliaire
H Fentes de ventilation

13
SECURITE
AVERTISSEMENTS DE SECURITE GENERAUX POUR
L’OUTIL ELECTRIQUE
AVERTISSEMENT Lisez tous les avertissements de
sécurité, les instructions, les illustrations et les
spécifications fournis avec cet outil électrique. Ne pas
suivre les instructions énumérées ci-dessous peut
provoquer un choc électrique, un incendie et/ou une
blessure sérieuse. Conservez tous les avertissements et
toutes les instructions pour pouvoir s’y reporter
ultérieurement. Le terme “outil électrique” dans les
avertissements se rapporte à des outils électriques
raccordés au secteur (avec câble de raccordement) et à
des outils électriques à batterie (sans câble de
raccordement).
1) SECURITE DE LA ZONE DE TRAVAIL
a) Maintenez l’endroit de travail propre et bien éclairé.
Un lieu de travail en désordre ou mal éclairé augmente le
risque d’accidents.
b) N’utilisez pas l’outil électrique dans un
environnement présentant des risques d’explosion
et où se trouvent des liquides, des gaz ou
poussières inflammables. Les outils électriques
génèrent des étincelles risquant d’enammer les
poussières ou les vapeurs.
c) Tenez les enfants et autres personnes éloignés
durant l’utilisation de l’outil électrique. En cas
d’inattention vous risquez de perdre le contrôle sur l’outil
électrique.
2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE
a) La fiche de secteur de l’outil électrique doit être
appropriée à la prise de courant. Ne modifiez en
aucun cas la fiche. N’utilisez pas de fiches
d’adaptateur avec des outils électriques avec mise
à la terre. Les ches non modiées et les prises de
courant appropriées réduisent le risque de choc
électrique.
b) Evitez le contact physique avec des surfaces mises
à la terre telles que tuyaux, radiateurs, fours et
réfrigérateurs. Il y a un risque élevé de choc électrique
au cas où votre corps serait relié à la terre.
c) N’exposez pas l’outil électrique à la pluie ou à
l’humidité. La pénétration d’eau dans un outil électrique
augmente le risque d’un choc électrique.
d) N’utilisez pas le câble à d’autres fins que celles
prévues, n’utilisez pas le câble pour porter l’outil
électrique ou pour l’accrocher ou encore pour le
débrancher de la prise de courant. Maintenez le
câble éloigné des sources de chaleur, des parties
grasses, des bords tranchants ou des parties de
l’outil électrique en rotation. Un câble endommagé ou
torsadé augmente le risque d’un choc électrique.
e) Au cas où vous utiliseriez l’outil électrique à
l’extérieur, utilisez une rallonge autorisée
homologuée pour les applications extérieures.
L’utilisation d’une rallonge électrique homologuée pour
les applications extérieures réduit le risque d’un choc
électrique.
f) Si l’usage d’un outil dans un emplacement humide
est inévitable, utilisez un disjoncteur de fuite à la
terre. L’utilisation d’un disjoncteur de fuite à la terre réduit
le risque de choc électrique.
3) SECURITE DES PERSONNES
a) Restez vigilant, surveillez ce que vous faites. Faites
preuve de bon sens en utilisant l’outil électrique.
N’utilisez pas l’outil électrique lorsque vous êtes
fatigué ou après avoir consommé de l’alcool, des
drogues ou avoir pris des médicaments. Un moment
d’inattention lors de l’utilisation de l’outil électrique peut
entraîner de graves blessures sur les personnes.
b) Portez des équipements de protection. Portez
toujours des lunettes de protection. Le fait de porter
des équipements de protection personnels tels que
masque anti-poussières, chaussures de sécurité
antidérapantes, casque de protection ou protection
acoustique suivant le travail à eectuer, réduit le risque
de blessures.
c) Evitez tout démarrage intempestif. S’assurez que
l’interrupteur est en position arrêt avant de brancher
l’outil au secteur et/ou au bloc de batteries, de le
ramasser ou de le porter. Porter les outils en ayant le
doigt sur l’interrupteur ou brancher des outils dont
l’interrupteur est en position marche est source
d’accidents.
d) Enlevez tout outil de réglage ou toute clé avant de
mettre l’outil électrique en fonctionnement. Une clé
ou un outil se trouvant sur une partie en rotation peut
causer des blessures.
e) Ne surestimez pas vos capacités. Veillez à garder
toujours une position stable et équilibrée. Ceci vous
permet de mieux contrôler l’outil électrique dans des
situations inattendues.
f) Portez des vêtements appropriés. Ne portez pas de
vêtements amples ni de bijoux. Gardez les cheveux
et les vêtements à distance des parties en
mouvement. Des vêtements amples, des bijoux ou des
cheveux longs peuvent être happés par des pièces en
mouvement.
g) Si des dispositifs servant à aspirer ou à recueillir les
poussières doivent être utilisés, vérifiez que ceux-ci
soient effectivement raccordés et qu’ils sont
correctement utilisés. L’utilisation des collecteurs de
poussière réduit les dangers dus aux poussières.
h) Restez vigilant et ne pas négligez les principes de
sécurité de l’outil sous prétexte que vous avez
l’habitude de l’utiliser. Une fraction de seconde
d’inattention peut provoquer une blessure grave.
4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL
ELECTRIQUE
a) Ne surchargez pas l’outil électrique. Utilisez l’outil
électrique approprié au travail à effectuer. Avec l’outil
électrique approprié, vous travaillerez mieux et avec plus
de sécurité à la vitesse pour laquelle il est prévu.
b) N’utilisez pas un outil électrique dont l’interrupteur
est défectueux. Un outil électrique qui ne peut plus être
mis en ou hors fonctionnement est dangereux et doit être
réparé.
c) Débranchez la fiche de la source d’alimentation et/
ou enlevez le bloc de batteries, s’il est amovible,
avant tout réglage, changement d’accessoires ou
avant de ranger l’outil électrique. De telles mesures

14
de sécurité préventives réduisent le risque de démarrage
accidentel de l’outil électrique.
d) Gardez les outils électriques non utilisés hors de
portée des enfants. Ne permettez pas l’utilisation de
l’outil électrique à des personnes qui ne se sont pas
familiarisées avec celui-ci ou qui n’ont pas lu ces
instructions. Les outils électriques sont dangereux
lorsqu’ils sont utilisés par des personnes non initiées.
e) Observez la maintenance des outils électriques et
des accessoires. Vérifiez que les parties en
mouvement fonctionnent correctement et qu’elles
ne soient pas coincées, et contrôlez si des parties
sont cassées ou endommagées de telle sorte que le
bon fonctionnement de l’outil électrique s’en trouve
entravé. Faites réparer les parties endommagées
avant d’utiliser l’outil électrique. De nombreux
accidents sont dus à des outils électriques mal
entretenus.
f) Maintenez les outils de coupe aiguisés et propres.
Des outils soigneusement entretenus avec des bords
tranchants bien aiguisés se coincent moins souvent et
peuvent être guidés plus facilement.
g) Utilisez l’outil électrique, les accessoires, les outils
à monter etc. conformément à ces instructions.
Tenez compte également des conditions de travail
et du travail à effectuer. L’utilisation de l’outil électrique
à d’autres ns que celles prévues peut entraîner des
situations dangereuses.
h) Il faut que les poignées et les surfaces de
préhension restent sèches, propres et dépourvues
d’huiles et de graisses. Des poignées et des surfaces
de préhension glissantes rendent impossibles la
manipulation et le contrôle en toute sécurité de l’outil
dans les situations inattendues.
5) SERVICE
a) Ne faites réparer votre outil électrique que par un
personnel qualifié et seulement avec des pièces de
rechange d’origine. Ceci permet d’assurer la sécurité
de l’outil électrique.
INSTRUCTIONS DE SECURITE POUR PERCEUSES A
PERCUSSION
GENERALITES
• Cet outil ne doit pas être utilisé par des personnes de
moins de 16 ans
• Débranchez toujours l’outil avant tout réglage ou
changement d’accessoire
• Portez des protections auditives (l’exposition aux
bruits peut provoquer une perte de l’audition)
• Utilisez la(les) poignée(s) auxiliaire(s) fournie(s)
avec l’outil (la perte de contrôle peut provoquer des
blessures)
• Utilisez un câble de prolongement complètement déroulé
et de bonne qualité d’une capacité de 16 A
• Ne travaillez pas de matériaux contenant de
l’amiante (l’amiante est considérée comme étant
cancérigène)
• La poussière de matériaux, tels que la peinture contenant
du plomb, certaines espèces de bois, certains minéraux
et diérents métaux, peut être nocive (le contact avec la
poussière ou son inhalation peut provoquer des réactions
allergiques et/ou des maladies respiratoires chez
l’opérateur ou des personnes se trouvant à proximité);
portez un masque antipoussières et travaillez avec
un appareil de dépoussiérage lorsqu’il est possible
d’en connecter un
• Certains types de poussières sont classiés comme
étant cancérigènes (tels que la poussière de chêne ou de
hêtre), en particulier en combinaison avec des additifs de
traitement du bois; portez un masque antipoussières
et travaillez avec un appareil de dépoussiérage
lorsqu’il est possible d’en connecter un
• Suivez les directives nationales relatives au
dépoussiérage pour les matériaux à travailler
AVANT L’USAGE
• Contrôlez toujours si la tension secteur correspond à la
tension indiquée sur la plaquette signalétique de l’outil
• Faites attention aux vis, clous ou autres éléments qui
pourraient se trouver dans la pièce à travailler et qui
risqueraient d’endommager très fortement votre outil;
enlevez-les avant de commencer le travail
• Utilisez des détecteurs appropriés afin de localiser
la présence de conduites électriques ou bien
s’adresser à la société locale de distribution (un
contact avec des lignes électriques peut provoquer un
incendie et une décharge électrique; le fait
d’endommager une conduite de gaz peut entraîner une
explosion; le fait d’endommager une conduite d’eau peut
entraîner des dégâts matériels ou causer une décharge
électrique)
• Fixez solidement la pièce à travailler (une pièce xée
à l’aide de dispositifs de xation est davantage assurée
que si elle était tenue à la main)
• N’utilisez jamais d’outil avec un câble endommagé;
faites-le remplacer par un technicien qualié
ACCESSOIRES
• SKIL ne peut se porter garant du bon fonctionnement de
cet outil que s’il a été utilisé avec les accessoires
d’origine
• La vitesse admissible des accessoires utilisées doit être
au moins aussi élevée que la vitesse à vide maximale de
l’outil
PENDANT L’USAGE
• Tenez toujours le câble éloigné des parties mobiles de
l΄outil
• En cas de blocage de la mèche (générant une
contre-réaction violente et dangereuse), éteignez
immédiatement l’outil
• Assurez-vous des forces en jeu consécutives au blocage
(spécialement durant le perçage des métaux); utilisez
toujours la poignée auxiliaire G 2et adoptez une
position de travail stable et sûre
• Ne tenez l’outil électroportatif qu’aux poignées
isolées, si, pendant les travaux, l’accessoire risque
de toucher des câbles électriques cachés ou son
propre câble d’alimentation (le contact avec des
conduites sous tension a pour conséquence une mise
sous tension des parties métalliques de l’outil électrique
et provoque une décharge électrique)
• En cas de dysfonctionnement électrique ou mécanique,
mettez directement l’outil hors service et débranchez la
che
• Si le câble est endommagé ou rompu pendant le travail,
n’y touchez pas, mais débranchez immédiatement la prise

15
APRES L’USAGE
• Lorsque vous rangez votre outil, le moteur doit être coupé
et les pièces mobiles complètement arrêtées
EXPLICATION DES SYMBOLES SUR L’OUTIL
3Veuillez lire le mode d’emploi avant d’utiliser l’outil
4Double-isolation (ne nécessite pas de mise à la terre)
5Ne jetez pas l’outil dans les ordures ménagères
UTILISATION
• Marche/arrêt 6
• Blocage de l’interrupteur pour marche continue 7
• Réglage de la vitesse pour démarrage doux 8
• Réglage de la vitesse maximum 9
La molette C vous permet de régler la vitesse maximum
de lente à rapide
- mettez en marche l’outil
- verrouillez l’interrupteur
- tournez la molette C pour sélectionner la vitesse
maximum
• Commutateur de vitesse 0
- selectionnez la vitesse désirée avec le commutateur E
! actionnez le commutateur de vitesse lorsque
l’outil fonctionne lentement
1 = VITESSE LENTE
- couple élevé
- pour percer de larges diamètres
- pour leter
2 = VITESSE RAPIDE
- couple bas
- pour percer de petits diamètres
• Inversion du sens de rotation !
- quand l’outil n’est pas réglé exactement sur la position
gauche/droite, il ne peut être mis en marche
! inversez uniquement le sens de rotation lorsque
l’outil est à l’arrêt complet
• Perçage normal à la fonction de perçage de percussion
@
! sélectionnez la fonction de perçage uniquement
lorsque l’outil n’est pas sous tension et la fiche
est débranchée
• Changement des embouts #
- enfoncez l’embout le plus profondément possible dans
le mandrin
! ne pas utilisez des embouts avec une queue
endommagée
• Réglage de la profondeur de perçage $
• Tenue et guidage de l’outil %
- utilisez toujours la poignée auxiliaire G 2(peut
être réglée comme illustré)
! lorsque vous travaillez, tenez toujours l’outil par
la(les) zone(s) de couleur grise
- tenez les fentes de ventilation dégagées
- ne pas appuyez trop fortement sur l’outil; laissez l’outil
travailler pour vous
CONSEILS D’UTILISATION
• Utilisez les embouts appropriés ^
! utilisez seulement des embouts bien affûtés
• Pour percer dans le béton ou la maçonnerie, une
pression ferme sur l’outil est requise
• Quand vous perçez des métaux ferreux
- pour faire un gros trou, faites un avant-trou plus petit
- lubriez le foret de temps en temps
• Perçage sans éclat en bois &
• Perçage sans poussières dans les murs *
• Perçage sans poussières dans les plafonds (
• Perçage des carreaux sans glisser )
• Pour des suggestions complémentaires voyez www.skil.
com
ENTRETIEN / SERVICE APRES-VENTE
• Cet outil n’est pas conçu pour un usage professionnel
• Gardez toujours votre outil et le câble propres
(spécialement les aérations H 2)
! débranchez la fiche avant le nettoyage
• Si, malgré tous les soins apportés à la fabrication et au
contrôle de l’outil, celui ci devait avoir un défaut, la
réparation ne doit être conée qu’à une station de service
après-vente agréée pour outillage SKIL
- retournez l’outil non démonté avec votre preuve
d’achat au revendeur ou au centre de service
après-vente SKIL le plus proche (les adresses ainsi
que la vue éclatée de l’outil gurent sur www.skil.com)
ENVIRONNEMENT
• Ne jetez pas les outils électriques, les accessoires
et l’emballage dans les ordures ménagères (pour les
pays européens uniquement)
- conformément à la directive européenne 2012/19/EG
relative aux déchets d’équipements électriques ou
électroniques, et à sa transposition dans la législation
nationale, les outils électriques usés doivent être
collectés séparément et faire l’objet d’un recyclage
respectueux de l’environnement
- le symbole 5vous le rappellera au moment de la mise
au rebut de l’outil
BRUIT / VIBRATION
• Mesuré selon EN 60745 le niveau de la pression sonore
de cet outil est 95 dB(A) et le niveau de la puissance
sonore 106 dB(A) (déviation standard: 3 dB), et la
vibration ✱(somme vectorielle des trois axes
directionnels; incertitude K = 1,5 m/s²)
✱pendant le perçage du métal 3,9 m/s²
✱pendant le perçage de percussion du béton 14,8 m/s²
• Le niveau de vibrations émises a été mesuré
conformément à l’essai normalisé de la norme EN 60745;
il peut être utilisé pour comparer plusieurs outils et pour
réaliser une évaluation préliminaire de l’exposition aux
vibrations lors de l’utilisation de l’outil pour les
applications mentionnées
- l’utilisation de l’outil dans d’autres applications, ou
avec des accessoires diérents ou mal entretenus,
peut considérablement augmenter le niveau
d’exposition

16
- la mise hors tension de l’outil et sa non-utilisation
pendant qu’il est allumé peuvent considérablement
réduire le niveau d’exposition
! protégez-vous contre les effets des vibrations par
un entretien correct de l’outil et de ses
accessoires, en gardant vos mains chaudes et en
structurant vos schémas de travail

Schlagbohrmaschine 1024
EINLEITUNG
• Dieses Werkzeug ist bestimmt zum Schlagbohren in
Ziegel sowie zum Bohren in Holz, Metall, Keramik und
Kunststo
• Dieses Werkzeug eignet sich nicht für den
professionellen Einsatz
• Bitte diese Bedienungsanleitung sorgfältig lesen und
aufbewahren 3
TECHNISCHE DATEN 1
WERKZEUGKOMPONENTEN 2
ASchalter zum Ein-Aus-Schalten und zur
Drehzahlregelung
B Knopf zum Feststellen des Schalters
CRad zur Maximalgeschwindigkeits-Kontrolle
DSchalter zum Umschalten der Drehrichtung
EGangwahlschalter
FSchalter zum Wählen der Bohr-Position
G Zusatzgri
HLüftungsschlitze
SICHERHEIT
ALLGEMEINE SICHERHEITSHINWEISE FÜR
ELEKTROWERKZEUGE
WARNUNG Lesen Sie alle Sicherheitshinweise,
Anweisungen, Bebilderungen und technischen Daten,
mit denen dieses Elektrowerkzeug versehen ist.
Versäumnisse bei der Einhaltung der nachfolgenden
Anweisungen können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für die Zukunft
auf. Der in den Sicherheitshinweisen verwendete Begriff
“Elektrowerkzeug” bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene
Elektrowerkzeuge (ohne Netzkabel).
1) ARBEITSPLATZSICHERHEIT
a) Halten Sie Ihren Arbeitsbereich sauber und gut
beleuchtet. Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
befinden. Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während
der Benutzung des Elektrowerkzeuges fern. Bei
Ablenkung können Sie die Kontrolle über das
Elektrowerkzeug verlieren.
2) ELEKTRISCHE SICHERHEIT
a) Der Anschlussstecker des Elektrowerkzeuges muss
in die Steckdose passen. Der Stecker darf in keiner
Weise verändert werden. Verwenden Sie keine
Adapterstecker gemeinsam mit schutzgeerdeten
Elektrowerkzeugen. Unveränderte Stecker und
passende Steckdosen verringern das Risiko eines
elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen, Herden
und Kühlschränken. Es besteht ein erhöhtes Risiko
durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Elektrowerkzeug von Regen oder
Nässe fern. Das Eindringen von Wasser in ein
Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das
Elektrowerkzeug zu tragen, aufzuhängen oder um
den Stecker aus der Steckdose zu ziehen. Halten
Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Elektrowerkzeugeteilen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko
eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungskabel,
die auch für den Außenbereich zugelassen sind. Die
Anwendung eines für den Außenbereich geeigneten
Verlängerungskabels verringert das Risiko eines
elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in
feuchter Umgebung nicht vermeidbar ist,
verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.
3) SICHERHEIT VON PERSONEN
a) Seien Sie aufmerksam, achten Sie darauf, was Sie
tun, und gehen Sie mit Vernunft an die Arbeit mit
einem Elektrowerkzeug. Benutzen Sie das
Elektrowerkzeug nicht, wenn Sie müde sind oder
unter dem Einfluss von Drogen, Alkohol oder
Medikamenten stehen. Ein Moment der Unachtsamkeit
beim Gebrauch des Elektrowerkzeuges kann zu
ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeuges, verringert
das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme. Vergewissern Sie sich, dass das
Elektrowerkzeug ausgeschaltet ist, bevor Sie es an
die Stromversorgung und/oder den Akku
anschließen, es aufnehmen oder tragen. Wenn Sie
beim Tragen des Elektrowerkzeuges den Finger am
Schalter haben oder das Elektrowerkzeug eingeschaltet
an die Stromversorgung anschließen, kann dies zu
Unfällen führen.

17
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das
Elektrowerkzeug einschalten. Ein Werkzeug oder
Schlüssel, der sich in einem drehenden
Elektrowerkzeugeteil bendet, kann zu Verletzungen
führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen
sicheren Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das
Elektrowerkzeug in unerwarteten Situationen besser
kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung oder Schmuck. Halten Sie Haare und
Kleidung fern von sich bewegenden Teilen. Lockere
Kleidung, Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen
montiert werden können, vergewissern Sie sich,
dass diese angeschlossen sind und richtig
verwendet werden. Verwendung einer Staubabsaugung
verringert Gefährdungen durch Staub.
h) Wiegen Sie sich nicht in falscher Sicherheit und
setzen Sie sich nicht über die Sicherheitsregeln für
Elektrowerkzeuge hinweg, auch wenn Sie nach
vielfachem Gebrauch mit dem Elektrowerkzeug
vertraut sind. Achtloses Handeln kann binnen
Sekundenbruchteilen zu schweren Verletzungen führen.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON
ELEKTROWERKZEUGEN
a) Überlasten Sie das Elektrowerkzeug nicht.
Verwenden Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektrowerkzeug
arbeiten Sie besser und sicherer im angegebenen
Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht
mehr ein- oder ausschalten lässt, ist gefährlich und muss
repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder
entfernen Sie einen abnehmbaren Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Elektrowerkzeug weglegen.
Diese Vorsichtsmaßnahme verhindert den
unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Elektrowerkzeug nicht benutzen,
die mit diesem nicht vertraut sind oder diese
Anweisungen nicht gelesen haben. Elektrowerkzeuge
sind gefährlich, wenn Sie von unerfahrenen Personen
benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Zubehör mit
Sorgfalt. Kontrollieren Sie, ob bewegliche
Elektrowerkzeugeteile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so
beschädigt sind, dass die Funktion des
Elektrowerkzeuges beeinträchtigt ist. Lassen Sie
beschädigte Teile vor dem Einsatz des
Elektrowerkzeuges reparieren. Viele Unfälle haben
ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen für
andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken, sauber
und frei von Öl und Fett. Rutschige Grie und
Griächen erlauben keine sichere Bedienung und
Kontrolle des Elektrowerkzeuges in unvorhergesehenen
Situationen.
5) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sichergestellt, dass
die Sicherheit des Elektrowerkzeuges erhalten bleibt.
SICHERHEITSHINWEISE FÜR
SCHLAGBOHRMASCHINEN
ALLGEMEINES
• Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre
sein
• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie
beliebige Änderungen an den Einstellungen oder
einen Zubehörwechsel vornehmen
• Tragen Sie Gehörschutz (die Einwirkung von Lärm
kann Gehörverlust bewirken)
• Benutzen Sie mit dem Werkzeug gelieferte
Zusatzhandgriffe (der Verlust der Kontrolle kann zu
Verletzungen führen)
• Bei Benutzung von Verlängerungskabeln ist darauf zu
achten, daß das Kabel vollständig abgerollt ist und eine
Kapazität von 16 A hat
• Bearbeiten Sie kein asbesthaltiges Material (Asbest
gilt als krebserregend)
• Staub von Materialien wie Farbe, die Blei enthält, einigen
Holzarten, Mineralien und Metall kann schädlich sein
(Kontakt mit oder Einatmen des Staubs kann zu
allergischen Reaktionen und/oder Atemwegskrankheiten
beim Bediener oder Umstehenden führen); tragen Sie
eine Staubmaske und arbeiten Sie mit einem
Staubabsaugungssystem, wenn ein solches
angeschlossen werden kann
• Bestimmte Arten von Staub sind als karzinogen
klassiziert (beispielsweise Eichen- und
Buchenholzstaub), insbesondere in Verbindung mit
Zusätzen für die Holzvorbehandlung; tragen Sie eine
Staubmaske und arbeiten Sie mit einem
Staubabsaugungssystem, wenn ein solches
angeschlossen werden kann
• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial
gültigen nationalen Staubschutzvorgaben
VOR DER ANWENDUNG
• Stets nachprüfen, daß die Netzspannung mit der auf dem
Typenschild des Werkzeuges angegebenen Spannung
übereinstimmt
• Beschädigungen durch Schrauben, Nägel und ähnliches
an Ihrem Werkstück vermelden; diese vor Arbeitsbeginn
entfernen

18
• Verwenden Sie geeignete Suchgeräte, um
verborgene Versorgungsleitungen aufzuspüren,
oder ziehen Sie die örtliche
Versorgungsgesellschaft hinzu (Kontakt mit
Elektroleitungen kann zu Feuer und elektrischem Schlag
führen; Beschädigung einer Gasleitung kann zur
Explosion führen; Eindringen in eine Wasserleitung
verursacht Sachbeschädigung oder kann einen
elektrischen Schlag verursachen)
• Sichern Sie das Werkstück (ein mit
Spannvorrichtungen oder Schraubstock festgehaltenes
Werkstück ist sicherer gehalten als mit der Hand)
• Werkzeug nicht weiter verwenden, wenn das Kabel
beschädigt ist; lassen Sie dieses von einem anerkannten
Elektrofachmann ersetzen
ZUBEHÖR
• SKIL kann nur dann die einwandfreie Funktion des
Werkzeuges zusichern, wenn Original-Zubehör
verwendet wird
• Nur Zubehör verwenden, dessen zulässige Drehzahl
mindestens so hoch ist wie die höchste Leerlaufdrehzahl
des Werkzeuges
WÄHREND DER ANWENDUNG
• Das Kabel immer von umlaufenden Teilen des
Werkzeuges fernhalten
• Im Falle des unerwarteten Blockierens des Bohrers (mit
einer ruckartigen gefährlichen Reaktion), das Werkzeug
sofort abschalten
• Beachten Sie die auftretenden Kräfte beim Blockieren
(besonders beim Bohren in Metall); das Werkzeug
immer am Seitengriff G 2festhalten und einen
sicheren Stand einnehmen
• Fassen Sie das Elektrowerkzeug nur an den
isolierten Griffflächen, wenn Sie Arbeiten ausführen,
bei denen das Zubehör verborgene Stromleitungen
oder das eigene Netzkabel treffen kann (Kontakt mit
einer spannungsführenden Leitung setzt auch Metallteile
des Elektrowerkzeuges unter Spannung und führt zu
einem elektrischen Schlag)
• Bei elektrischer oder mechanischer Fehlfunktion das
Werkzeug sofort ausschalten und den Netzstecker
ziehen
• Wird bei der Arbeit das Kabel beschädigt oder
durchtrennt, Kabel nicht berühren, sondern sofort den
Netzstecker ziehen
NACH DER ANWENDUNG
• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte
dieses ausgeschaltet werden und die sich bewegenden
Teile vollkommen zum Stillstand gekommen sein
ERKLÄRUNG DER SYMBOLE AUF DEM WERKZEUG
3Die Bedienungsanleitung vor dem Gebrauch lesen
4Doppelte Isolierung (kein Erdleiter erforderlich)
5Das Werkzeug nicht in den Hausmüll werfen
BEDIENUNG
• Ein-/Aus-Schalten 6
• Arretierung des Schalters für Dauerlauf 7
• Drehzahlregulierung für Sanftanlauf 8
• Maximalgeschwindigkeits-Kontrolle 9
Mit dem Rad C wird die Maximalgeschwindigkeit von
niedrig bis hoch eingestellt
- das Werkzeug einschalten
- den Schalter feststellen
- am Rad C die Maximalgeschwindigkeit verwählen
• Mechanische Gangwahl 0
- Schalter E auf gewünschte Drehzahl stellen
! den Gangwahlschalter betätigen während das
Werkzeug langsam läuft
1 = NIEDRIGE DREHZAHL
- hohes Drehmoment
- zum Bohren von großen Durchmessern
- zum Gewindebohren
2 = HOHE DREHZAHL
- niedriges Drehmoment
- zum Bohren von kleinen Durchmessern
• Umschalten der Drehrichtung !
- wenn die links/rechts Position nicht richtig einrastet,
kann der Schalter A 2nicht betätigt werden
! Drehrichtung nur dann umschalten, wenn das
Werkzeug vollkommen stillsteht
• Normales Bohren oder Bohrhämmern @
! Bohr-Position nur wählen wenn das Werkzeug
ausgeschaltet und der Netzstecker gezogen ist
• Wechseln von Bits #
- das Bit so tief wie möglich in das Bohrfutter einführen
! keine Bits mit beschädigtem Schaft benutzen
• Einstellen der Bohrtiefe $
• Halten und Führen des Werkzeuges %
- das Werkzeug immer am Seitengriff G 2festhalten
(kann laut Darstellung geregelt werden)
! Werkzeug beim Arbeiten immer am grauen
Griffbereich fassen
- halten Sie die Lüftungsschlitze oen
- nicht zu viel Druck auf das Werkzeug ausüben; lassen
Sie das Werkzeug für Sie arbeiten
ANWENDUNGSHINWEISE
• Die entsprechenden Bits verwenden ^
! nur scharfe Bits verwenden
• Beim Bohren in Beton oder Stein muß ein beständiger
Druck auf den Bohrer ausgeübt werden
• Beim Bohren in Eisenmetallen
- kleines Loch vorbohren wenn ein größeres Loch
benötigt ist
- Bits gelegentlich mit Öl einfetten
• Splitterfreies Bohren in Holz &
• Staubfreies Bohren in Mauern *
• Staubfreies Bohren in Decken (
• Bohren in Fliesen ohne auszurutschen )
• Für mehr Tips siehe www.skil.com
WARTUNG / SERVICE
• Dieses Werkzeug eignet sich nicht für den
professionellen Einsatz
• Halten Sie Werkzeug und Kabel immer sauber
(insbesondere die Lüftungsschlitze H 2)
! Netzstecker vor dem Säubern ziehen
• Sollte das Elektrowerkzeug trotz sorgfältiger
Herstellungs- und Prüfverfahren einmal ausfallen, ist die
Reparatur von einer autorisierten Kundendienststelle für
SKIL-Elektrowerkzeuge ausführen zu lassen
- das Werkzeug unzerlegt, zusammen mit dem
Kaufbeleg, an den Lieferer oder die nächste

19
SKIL-Vertragswerkstätte senden (die Anschriften so
wie die Ersatzteilzeichnung des Werkzeuges nden
Sie unter www.skil.com)
UMWELT
• Elektrowerkzeuge, Zubehör und Verpackungen
nicht in den Hausmüll werfen (nur für EU-Länder)
- gemäss Europäischer Richtlinie 2012/19/EG über
Elektro- und Elektronik- Altgeräte und Umsetzung in
nationales Recht müssen nicht mehr gebrauchsfähige
Elektrowerkzeuge getrennt gesammelt und einer
umweltgerechten Wiederververtung zugeführt werden
- hieran soll Sie Symbol 5erinnern
GERÄUSCH / VIBRATION
• Gemessen gemäß EN 60745 beträgt der
Schalldruckpegel dieses Gerätes 95 dB(A) und der
Schalleistungspegel 106 dB(A) (Standardabweichung: 3
dB), und die Vibration ✱(Vektorsumme dreier
Richtungen; Unsicherheit K = 1,5 m/s²)
✱beim Bohren in Metall 3,9 m/s²
✱beim Schlagbohren in Beton 14,8 m/s²
• Die Vibrationsemissionsstufe wurde mit einem
standardisierten Test gemäß EN 60745 gemessen; Sie
kann verwendet werden, um ein Werkzeug mit einem
anderen zu vergleichen und als vorläuge Beurteilung
der Vibrationsexposition bei Verwendung des Werkzeugs
für die angegebenen Anwendungszwecke
- die Verwendung des Werkzeugs für andere
Anwendungen oder mit anderem oder schlecht
gewartetem Zubehör kann die Expositionsstufe
erheblich erhöhen
- Zeiten, zu denen das Werkzeug ausgeschaltet ist,
oder wenn es läuft aber eigentlich nicht eingesetzt
wird, können die Expositionsstufe erheblich
verringern
! schützen Sie sich vor den Auswirkungen der
Vibration durch Wartung des Werkzeugs und des
Zubehörs, halten Sie Ihre Hände warm und
organisieren Sie Ihren Arbeitsablauf

Klopboormachine 1024
INTRODUCTIE
• Deze machine is bestemd voor het klopboren in baksteen
en voor het boren in hout, metaal, keramiek en kunststof
• Deze machine is niet bedoeld voor professioneel gebruik
• Lees en bewaar deze gebruiksaanwijzing 3
TECHNISCHE GEGEVENS 1
MACHINE-ELEMENTEN 2
ASchakelaar voor aan/uit en toerentalregeling
BKnop voor vastzetten van schakelaar
CInstelwieltje voor maximum-snelheid/koppel
DKnop voor omschakelen van draairichting
EToerentalschakelaar
FKnop voor omschakelen van boorstand
GExtra handgreep
HVentilatie-openingen
VEILIGHEID
ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR
ELEKTRISCHE GEREEDSCHAPPEN
WAARSCHUWING Lees alle
veiligheidswaarschuwingen, aanwijzingen,
afbeeldingen en specificaties die bij dit elektrische
gereedschap worden geleverd. Als de hieronder
vermelde aanwijzingen niet worden opgevolgd, kan dit een
elektrische schok, brand en/of ernstig letsel tot gevolg
hebben. Bewaar alle waarschuwingen en voorschriften
voor toekomstig gebruik. Het in de waarschuwingen
gebruikte begrip “elektrisch gereedschap” heeft betrekking
op elektrische gereedschappen voor gebruik op het
stroomnet (met netsnoer) en op elektrische
gereedschappen voor gebruik met een accu (zonder
netsnoer).
1) VEILIGHEID VAN DE WERKOMGEVING
a) Houd uw werkomgeving schoon en opgeruimd. Een
rommelige of onverlichte werkomgeving kan tot
ongevallen leiden.
b) Werk met het gereedschap niet in een omgeving
met explosiegevaar waarin zich brandbare
vloeistoffen, gassen of stof bevinden. Elektrische
gereedschappen veroorzaken vonken die het stof of de
dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het
gebruik van het elektrische gereedschap uit de
buurt. Wanneer u wordt afgeleid, kunt u de controle over
het gereedschap verliezen.
2) ELEKTRISCHE VEILIGHEID
a) De aansluitstekker van het gereedschap moet in het
stopcontact passen. De stekker mag in geen geval
worden veranderd. Gebruik geen adapterstekkers in
combinatie met geaarde gereedschappen.
Onveranderde stekkers en passende stopcontacten
beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde
oppervlakken, bijvoorbeeld van buizen,
verwarmingen, fornuizen en koelkasten. Er bestaat
een verhoogd risico door een elektrische schok wanneer
uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en
vocht. Het binnendringen van water in het elektrische
gereedschap vergroot het risico van een elektrische
schok.
d) Gebruik de kabel niet voor een verkeerd doel, om
het gereedschap te dragen of op te hangen of om de
stekker uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe randen en
bewegende gereedschapdelen. Beschadigde of in de
war geraakte kabels vergroten het risico van een
elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap
werkt, dient u alleen verlengkabels te gebruiken die
voor gebruik buitenshuis zijn goedgekeurd. Het

20
gebruik van een voor gebruik buitenshuis geschikte
verlengkabel beperkt het risico van een elektrische
schok.
f) Als het gebruik van het elektrische gereedschap in
een vochtige omgeving onvermijdelijk is, dient u
een aardlekschakelaar te gebruiken. Het gebruik van
een aardlekschakelaar vermindert het risico van een
elektrische schok.
3) VEILIGHEID VAN PERSONEN
a) Wees alert, let goed op wat u doet en ga met
verstand te werk bij het gebruik van het elektrische
gereedschap. Gebruik het gereedschap niet
wanneer u moe bent of onder invloed staat van
drugs, alcohol of medicijnen. Een moment van
onoplettendheid bij het gebruik van het gereedschap kan
tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting en
altijd een veiligheidsbril. Het dragen van persoonlijke
beschermende uitrusting zoals een stofmasker, slipvaste
werkschoenen, een veiligheidshelm of
gehoorbescherming, afhankelijk van de aard en het
gebruik van het elektrische gereedschap, vermindert het
risico van verwondingen.
c) Voorkom per ongeluk inschakelen. Controleer dat
het elektrische gereedschap uitgeschakeld is
voordat u de stekker in het stopcontact steekt of de
accu aansluit en voordat u het gereedschap oppakt
of draagt. Wanneer u bij het dragen van het elektrische
gereedschap uw vinger aan de schakelaar hebt of
wanneer u het gereedschap ingeschakeld op de
stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels
voordat u het gereedschap inschakelt. Een
instelgereedschap of sleutel in een draaiend deel van het
gereedschap kan tot verwondingen leiden.
e) Probeer niet ver te reiken. Zorg ervoor dat u stevig
staat en steeds in evenwicht blijft. Daardoor kunt u
het gereedschap in onverwachte situaties beter onder
controle houden.
f) Draag geschikte kleding. Draag geen loshangende
kleding of sieraden. Houd haren en kleding uit de
buurt van bewegende delen. Loshangende kleding,
sieraden en lange haren kunnen door bewegende delen
worden meegenomen.
g) Wanneer stofafzuigings- of stofopvang-
voorzieningen kunnen worden gemonteerd, dient u
zich ervan te verzekeren dat deze zijn aangesloten
en juist worden gebruikt. Het gebruik van een
stofafzuiging beperkt het gevaar door stof.
h) Ondanks het feit dat u eventueel heel goed
vertrouwd bent met het gebruik van
gereedschappen, moet u ervoor zorgen dat u niet
nonchalant wordt en veiligheidsvoorschriften voor
het gereedschap gaat negeren. Een onoplettende
handeling kan binnen een fractie van een seconde
ernstig letsel veroorzaken.
4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE
GEREEDSCHAPPEN
a) Overbelast het gereedschap niet. Gebruik voor uw
werkzaamheden het daarvoor bestemde elektrische
gereedschap. Met het passende elektrische
gereedschap werkt u beter en veiliger binnen het
aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de
schakelaar defect is. Elektrisch gereedschap dat niet
meer kan worden in- of uitgeschakeld, is gevaarlijk en
moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de
accu (indien uitneembaar) uit het elektrische
gereedschap voordat u het elektrische gereedschap
instelt, accessoires wisselt of het elektrische
gereedschap opbergt. Deze voorzorgsmaatregel
voorkomt onbedoeld starten van het elektrische
gereedschap.
d) Bewaar niet-gebruikte elektrische gereedschappen
buiten bereik van kinderen. Laat het gereedschap
niet gebruiken door personen die er niet mee
vertrouwd zijn en deze aanwijzingen niet hebben
gelezen. Elektrische gereedschappen zijn gevaarlijk
wanneer deze door onervaren personen worden gebruikt.
e) Verzorg het gereedschap zorgvuldig. Controleer of
bewegende delen van het gereedschap correct
functioneren en niet vastklemmen en of onderdelen
zodanig gebroken of beschadigd zijn dat de werking
van het gereedschap nadelig wordt beïnvloed. Laat
beschadigde delen repareren voordat u het
gereedschap gebruikt. Veel ongevallen hebben hun
oorzaak in slecht onderhouden elektrische
gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en
schoon. Zorgvuldig onderhouden snijdende
inzetgereedschappen met scherpe snijkanten klemmen
minder snel vast en zijn gemakkelijker te geleiden.
g) Gebruik elektrische gereedschappen, toebehoren,
inzetgereedschappen en dergelijke volgens deze
aanwijzingen. Let daarbij op de
arbeidsomstandigheden en de uit te voeren
werkzaamheden. Het gebruik van elektrische
gereedschappen voor andere dan de voorziene
toepassingen kan tot gevaarlijke situaties leiden.
h) Houd handgrepen en greepvlakken droog, schoon
en vrij van olie en vet. Gladde handgrepen en
greepvlakken verhinderen dat het gereedschap in
onverwachte situaties veilig kan worden gehanteerd en
bediend.
5) SERVICE
a) Laat het gereedschap alleen repareren door
gekwalificeerd en vakkundig personeel en alleen
met originele vervangingsonderdelen. Daarmee
wordt gewaarborgd dat de veiligheid van het
gereedschap in stand blijft.
VEILIGHEIDSVOORSCHRIFTEN VOOR
KLOPBOORMACHINES
ALGEMEEN
• Deze machine mag niet worden gebruikt door personen
onder de 16 jaar
• Trek altijd de stekker uit het stopcontact voordat u
een instelling verandert of een accessoire
verwisselt
• Draag gehoorbescherming (blootstelling aan lawaai
kan gehoorverlies tot gevolg hebben)
