Corded drill/driver 6220
INTRODUCTION
3
TECHNICAL SPECIFICATIONS 1

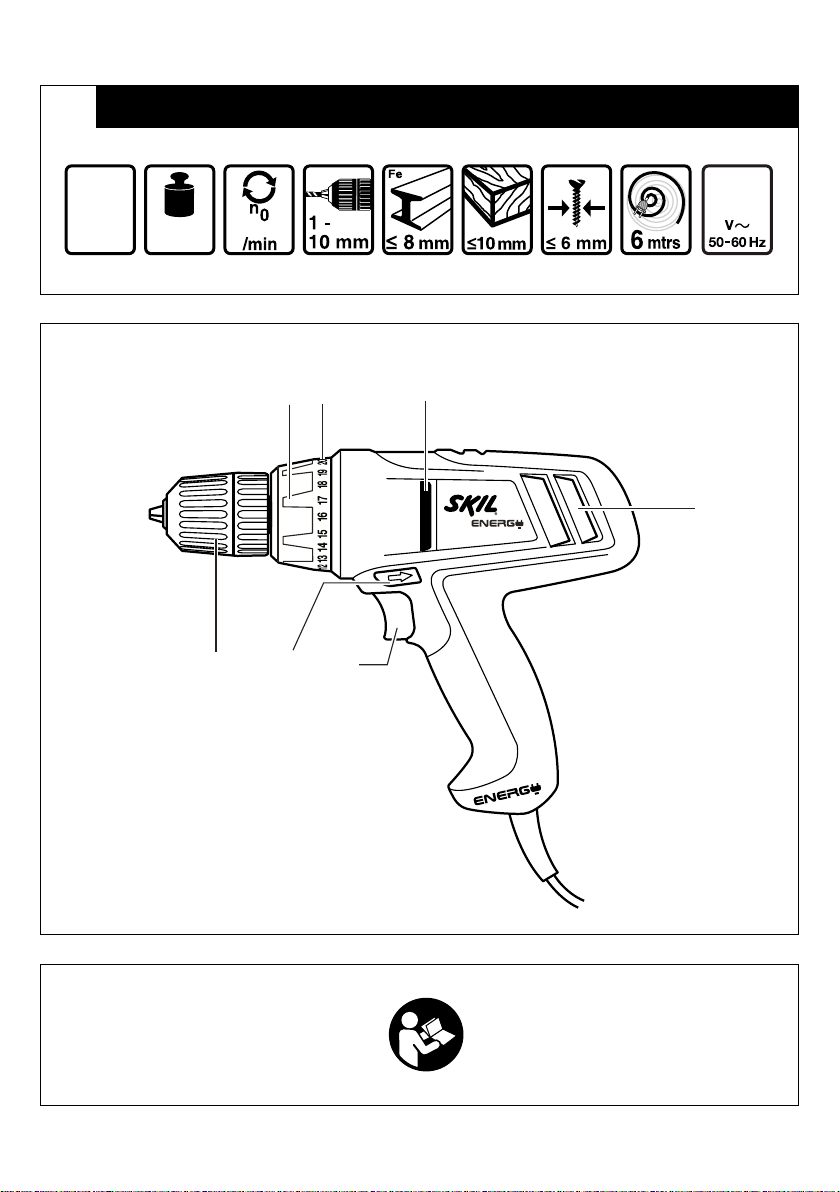

TOOL ELEMENTS 2
A
B
CKeyless chuck
D
E
FVentilation slots
SAFETY
GENERAL SAFETY INSTRUCTIONS
WARNING! Read all safety warnings and all
instructions.
Save all warnings and instructions for future
reference.
1) WORK AREA SAFETY
Keep work area clean and well lit. Cluttered or dark
Do not operate power tools in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which
Keep children and bystanders away while operating
a power tool. Distractions can cause you to lose control.
2) ELECTRICAL SAFETY
Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools.
electric shock.
Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators.
Do not expose power tools to rain or wet conditions.
electric shock.
Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
When operating a power tool outdoors, use an
extension cord suitable for outdoor use.
If operating a power tool in a damp location is
unavoidable, use an earth leakage circuit breaker.
3) PERSONAL SAFETY
Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol or medication. A moment
serious personal injury.
Use personal protective equipment. Always wear
eye protection.
personal injuries.
Prevent unintentional starting. Ensure the switch is
in the off-position before connecting to power
source and/or battery pack, picking up or carrying
the tool.
Remove any adjusting key or wrench before turning
the power tool on.
Do not overreach. Keep proper footing and balance
at all times.
in unexpected situations.
Dress properly. Do not wear loose clothing or
jewelry. Keep your hair, clothing and gloves away
from moving parts.
If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used.
can reduce dust-related hazards.
4) POWER TOOL USE AND CARE
Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
was designed.
Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools.
Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tool’s
operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained power tools.
7
Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.
Use the power tool, accessories and tool bits etc.,
in accordance with these instructions, taking into
account the working conditions and the work to be
performed.
5) SERVICE
Have your power tool serviced by a qualified repair
person using only identical replacement parts. This
SAFETY INSTRUCTIONS FOR DRILL/DRIVERS
you start working
when original accessories are used
16 years
the tool
Secure the workpiece (a workpiece clamped with
Hold the power tool only by the insulated gripping
surfaces when performing an operation where the
accessory may contact hidden wiring or its own
power cord
Use suitable detectors to find hidden utility lines or
call the local utility company for assistance (contact
damaging a gas line can result in an explosion;
penetrating a water pipe will cause property damage or
Do not work materials containing asbestos (asbestos
reactions and/or respiratory diseases to the operator or
wear a dust mask and work with a dust
extraction device when connectable
wear a dust
mask and work with a dust extraction device
when connectable
materials you want to work with
complete standstill
• Alwaysdisconnectplugfrompowersourcebefore
making any adjustment or changing any accessory
USE
4
5
6
2
! change direction of rotation only when tool is at a
complete standstill
7
- insert the bit as deep as possible in the chuck
! do not use bits with a damaged shank
8
and increase until the desired depth has been reached
9
! while working, always hold the tool at the
grey-coloured grip area(s)
2
- do not apply too much pressure on the tool; let the tool

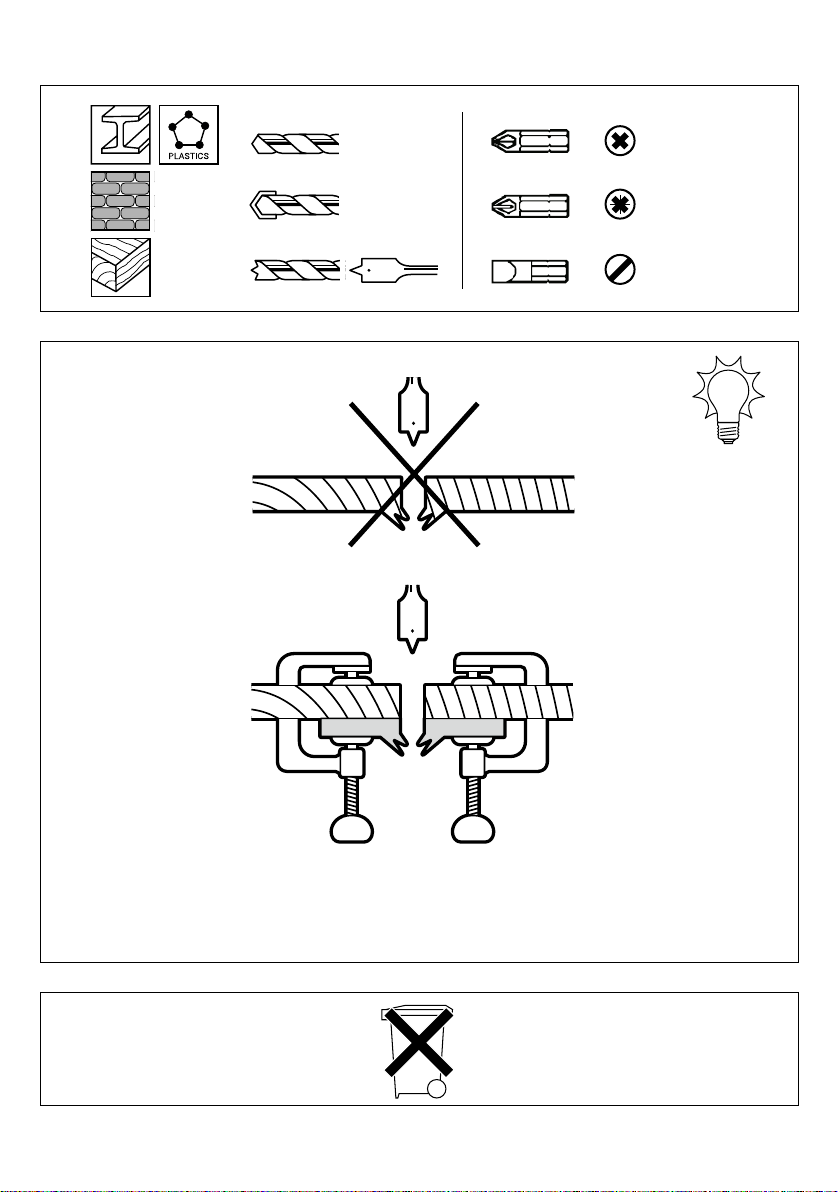

APPLICATION ADVICE
0
! only use sharp bits
- lubricate drill bit occasionally with oil
the wood
a hole
!
8
MAINTENANCE / SERVICE
2
! disconnect the plug before cleaning
power tools
- send the tool undismantled
ENVIRONMENT
Do not dispose of electric tools, accessories and
packaging together with household waste material
must be collected separately and returned to an
- symbol @
disposing occurs
DECLARATION OF CONFORMITY
Technical file at
¹ÊÁÂÆιƼ½ÊÇǾ¼½Æ
ȽʹÌÁÇÆËŵÆ¿Áƽ½ÊÁÆ¿
ÍÊÇȽƓˁ˅ʿ˂ʽ¼¹Ɠ
Ĺ¾ÁÂÿʹ¹¾
ÈÈÊÇιĹƹ¿½Ê
01.05.2013
NOISE/VIBRATION
it may be used to compare one tool with another and as a
increase
reduce
! protect yourself against the effects of vibration
by maintaining the tool and its accessories,
keeping your hands warm, and organizing your
work patterns
Perceuse/visseuse avec câble
de raccordement 6220
INTRODUCTION
la
3
SPECIFICATIONS TECHNIQUES 1
ELEMENTS DE L’OUTIL 2
A
B
CMandrin auto-serrant
D
E
F
SECURITE
INSTRUCTIONS GENERALES DE SECURITE
ATTENTION! Lisez tous les avertissements de
sécurité et toutes les instructions.
personnes. Conservez tous les avertissements et
toutes les instructions pour pouvoir s’y reporter
ultérieurement.
1) SECURITE DE LA ZONE DE TRAVAIL
Maintenez l’endroit de travail propre et bien éclairé.
N’utilisez pas l’appareil dans un environnement
présentant des risques d’explosion et où se
trouvent des liquides, des gaz ou poussières
inflammables.
Tenez les enfants et autres personnes éloignés
durant l’utilisation de l’outil électroportatif. En cas
9
2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE
La fiche de secteur de l’outil électroportatif doit être
appropriée à la prise de courant. Ne modifiez en
aucun cas la fiche. N’utilisez pas de fiches
d’adaptateur avec des appareils avec mise à la
terre.
Evitez le contact physique avec des surfaces mises
à la terre telles que tuyaux, radiateurs, fours et
réfrigérateurs.
N’exposez pas l’outil électroportatif à la pluie ou à
l’humidité.
N’utilisez pas le câble à d’autres fins que celles
prévues, n’utilisez pas le câble pour porter l’appareil
ou pour l’accrocher ou encore pour le débrancher
de la prise de courant. Maintenez le câble éloigné
des sources de chaleur, des parties grasses, des
bords tranchants ou des parties de l’appareil en
rotation.
Au cas où vous utiliseriez l’outil électroportatif à
l’extérieur, utilisez une rallonge autorisée
homologuée pour les applications extérieures.
Si l’usage d’un outil dans un emplacement humide
est inévitable, utilisez un disjoncteur de fuite à la
terre.
3) SECURITE DES PERSONNES
Restez vigilant, surveillez ce que vous faites. Faites
preuve de bon sens en utilisant l’outil
électroportatif. N’utilisez pas l’appareil lorsque vous
êtes fatigué ou après avoir consommé de l’alcool,
des drogues ou avoir pris des médicaments. Un
Portez des équipements de protection. Portez
toujours des lunettes de protection.
de blessures.
Evitez tout démarrage intempestif. S’assurez que
l’interrupteur est en position arrêt avant de brancher
l’outil au secteur et/ou au bloc de batteries, de le
ramasser ou de le porter. Porter les outils en ayant le
Enlevez tout outil de réglage ou toute clé avant de
mettre l’appareil en fonctionnement.
des blessures.
Ne surestimez pas vos capacités. Veillez à garder
toujours une position stable et équilibrée.
situations inattendues.
Portez des vêtements appropriés. Ne portez pas de
vêtements amples ni de bijoux. Maintenez cheveux,
vêtements et gants éloignés des parties de
l’appareil en rotation.
Si des dispositifs servant à aspirer ou à recueillir les
poussières doivent être utilisés, vérifiez que ceux-ci
soient effectivement raccordés et qu’ils sont
correctement utilisés.
4) UTILISATION ET EMPLOI SOIGNEUX DE
L’OUTIL ELECTROPORTATIF
Ne surchargez pas l’appareil. Utilisez l’outil
électroportatif approprié au travail à effectuer.
N’utilisez pas un outil électroportatif dont
l’interrupteur est défectueux.
Débranchez la fiche de la source d’alimentation en
courant et/ou le bloc de batteries de l’outil avant
tout réglage, changement d’accessoires ou avant de
ranger l’outil.
Gardez les outils électroportatifs non utilisés hors
de portée des enfants. Ne permettez pas l’utilisation
de l’appareil à des personnes qui ne se sont pas
familiarisées avec celui-ci ou qui n’ont pas lu ces
instructions.
Prenez soin des outils électroportatifs. Vérifiez que
les parties en mouvement fonctionnent
correctement et qu’elles ne soient pas coincées, et
contrôlez si des parties sont cassées ou
endommagées de telle sorte que le bon
fonctionnement de l’appareil s’en trouve entravé.
Faites réparer les parties endommagées avant
d’utiliser l’appareil.
Maintenez les outils de coupe aiguisés et propres.
Utilisez les outils électroportatifs, les accessoires,
les outils à monter etc. conformément à ces
instructions. Tenez compte également des
conditions de travail et du travail à effectuer.
situations dangereuses.
5) SERVICE
Ne faites réparer votre outil électroportatif que par
un personnel qualifié et seulement avec des pièces
de rechange d’origine.
10
INSTRUCTIONS DE SECURITE POUR
PERCEUSE/ VISSEUSES
moins de 16 ans
la prise
Fixez solidement la pièce à travailler
Ne tenez l’outil électroportatif qu’aux poignées
isolées, si, pendant les travaux, l’accessoire risque
de toucher des câbles électriques cachés ou son
propre câble d’alimentation
Utilisez des détecteurs appropriés afin de localiser
la présence de conduites électriques ou bien
s’adresser à la société locale de distribution (un
Ne travaillez pas de matériaux contenant de
l’amiante
portez un masque antipoussières et travaillez avec
un appareil de dépoussiérage lorsqu’il est possible
d’en connecter un
traitement du bois; portez un masque antipoussières
et travaillez avec un appareil de dépoussiérage
lorsqu’il est possible d’en connecter un
• Débrancheztoujoursl’outilavanttoutréglageou
changement d’accessoire
UTILISATION
4
5
6
! inversez uniquement le sens de rotation lorsque
l’outil est à l’arrêt complet
7
le mandrin
! ne pas utilisez des embouts avec une queue
endommagée
8
permettre
9
! lorsque vous travaillez, tenez toujours l’outil par
la(les) zone(s) de couleur grise
2
CONSEILS D’UTILISATION
0
! utilisez seulement des embouts bien affûtés
!
11
ENTRETIEN / SERVICE APRES-VENTE
2
! débranchez la fiche avant le nettoyage
non démonté
ENVIRONNEMENT
Ne jetez pas les outils électriques, les accessoires
et l’emballage dans les ordures ménagères (pour les
- le symbole @
au rebut de l'outil
DÉCLARATION DE CONFORMITE
Dossier technique auprès de
¹ÊÁÂÆιƼ½ÊÇǾ¼½Æ
ȽʹÌÁÇÆËŵÆ¿Áƽ½ÊÁÆ¿
ÍÊÇȽƓˁ˅ʿ˂ʽ¼¹Ɠ
Ĺ¾ÁÂÿʹ¹¾
ÈÈÊÇιĹƹ¿½Ê
01.05.2013
BRUIT/VIBRATION
augmenter le
réduire
! protégez-vous contre les effets des vibrations par
un entretien correct de l’outil et de ses
accessoires, en gardant vos mains chaudes et en
structurant vos schémas de travail
Bohrschrauber mit Netzkabel 6220
EINLEITUNG
3
TECHNISCHE DATEN 1
WERKZEUGKOMPONENTEN 2
ASchalter zum Ein-Aus-Schalten und
zur Drehzahlregelung
BSchalter zum Umschalten der Drehrichtung
C
DRing zur Drehmoment-Kontrolle
E
F
SICHERHEIT
ALLGEMEINE SICHERHEITSHINWEISE
ACHTUNG! Lesen Sie alle Sicherheitshinweise und
Anweisungen.
Sicherheitshinweise und Anweisungen können elektrischen
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf. Der in den
1) ARBEITSPLATZSICHERHEIT
Halten Sie Ihren Arbeitsbereich sauber und gut
beleuchtet. Unordnung oder unbeleuchtete
Arbeiten Sie mit dem Gerät nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
befinden.
Halten Sie Kinder und andere Personen während
der Benutzung des Elektrowerkzeugs fern. Bei
12
2) ELEKTRISCHE SICHERHEIT
Der Anschlussstecker des Gerätes muss in die
Steckdose passen. Der Stecker darf in keiner Weise
verändert werden. Verwenden Sie keine
Adapterstecker gemeinsam mit schutzgeerdeten
Geräten.
elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen, Herden
und Kühlschränken. Es besteht ein erhöhtes Risiko
Halten Sie das Gerät von Regen oder Nässe fern.
das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Gerät
zu tragen, aufzuhängen oder um den Stecker aus
der Steckdose zu ziehen. Halten Sie das Kabel fern
von Hitze, Öl, scharfen Kanten oder sich
bewegenden Geräteteilen.
elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungskabel,
die auch für den Außenbereich zugelassen sind. Die
elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in
feuchter Umgebung nicht vermeidbar ist,
verwenden Sie einen Fehlerstromschutzschalter.
das Risiko eines elektrischen Schlages.
3) SICHERHEIT VON PERSONEN
Seien Sie aufmerksam, achten Sie darauf, was Sie
tun, und gehen Sie mit Vernunft an die Arbeit mit
einem Elektrowerkzeug. Benutzen Sie das Gerät
nicht, wenn Sie müde sind oder unter dem Einfluss
von Drogen, Alkohol oder Medikamenten stehen. Ein
Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme. Vergewissern Sie sich, dass das
Elektrowerkzeug ausgeschaltet ist, bevor Sie es an
die Stromversorgung und/oder den Akku
anschließen, es aufnehmen oder tragen. Wenn Sie
Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das Gerät
einschalten.
Überschätzen Sie sich nicht. Sorgen Sie für einen
sicheren Stand und halten Sie jederzeit das
Gleichgewicht.
unerwarteten Situationen besser kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung oder Schmuck. Halten Sie Haare,
Kleidung und Handschuhe fern von sich
bewegenden Teilen.
Wenn Staubabsaug- und -auffangeinrichtungen
montiert werden können, vergewissern Sie sich,
dass diese angeschlossen sind und richtig
verwendet werden. Verwendung einer Staubabsaugung
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON
ELEKTROWERKZEUGEN
Überlasten Sie das Gerät nicht. Verwenden Sie für
Ihre Arbeit das dafür bestimmte Elektrowerkzeug.
Mit dem passenden Elektrowerkzeug arbeiten Sie besser
und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist.
repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder
entfernen Sie den Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Gerät weglegen. Diese
Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Gerät nicht benutzen, die mit
diesem nicht vertraut sind oder diese Anweisungen
nicht gelesen haben.
Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie,
ob bewegliche Geräteteile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so
beschädigt sind, dass die Funktion des Gerätes
beeinträchtigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Geräts reparieren.
haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber.
Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit.
5) SERVICE
Lassen Sie Ihr Gerät nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen
reparieren.
13
SICHERHEITSHINWEISE FÜR BOHRSCHRAUBER
Typenschild des Werkzeuges angegebenen Spannung
des Werkzeuges
Netzstecker ziehen
Netzstecker ziehen
Sichern Sie das Werkstück (ein mit
Fassen Sie das Elektrowerkzeug nur an den
isolierten Griffflächen, wenn Sie Arbeiten ausführen,
bei denen das Zubehör verborgene Stromleitungen
oder das eigene Netzkabel treffen kann (Kontakt mit
Verwenden Sie geeignete Suchgeräte, um
verborgene Versorgungsleitungen aufzuspüren,
oder ziehen Sie die örtliche
Versorgungsgesellschaft hinzu (Kontakt mit
Bearbeiten Sie kein asbesthaltiges Material (Asbest
(Kontakt mit oder Einatmen des Staubs kann zu
allergischen Reaktionen und/oder Atemwegskrankheiten
tragen Sie
eine Staubmaske und arbeiten Sie mit einem
Staubabsaugungssystem, wenn ein solches
angeschlossen werden kann
tragen Sie eine
Staubmaske und arbeiten Sie mit einem
Staubabsaugungssystem, wenn ein solches
angeschlossen werden kann
dieses ausgeschaltet werden und die sich bewegenden
• ZiehenSiegrundsätzlichdenNetzstecker,bevorSie
beliebige Änderungen an den Einstellungen oder
einen Zubehörwechsel vornehmen
BEDIENUNG
4
5
6
kann der Schalter A 2
! Drehrichtung nur dann umschalten, wenn das
Werkzeug vollkommen stillsteht
7
! keine Bits mit beschädigtem Schaft benutzen
8
- das Drehmoment wird erhöht indem man
wird die Kupplung gesperrt um schwere Bohr- und
- beim Eindrehen einer Schraube beginnen Sie
9
! Werkzeug beim Arbeiten immer am grauen
Griffbereich fassen
2unbedeckt halten
ANWENDUNGSHINWEISE
0
! nur scharfe Bits verwenden
benötigt ist
!
14
WARTUNG / SERVICE
2
! Netzstecker vor dem Säubern ziehen
- das Werkzeug unzerlegt
UMWELT
Elektrowerkzeuge, Zubehör und Verpackungen
nicht in den Hausmüll werfen
Elektrowerkzeuge getrennt gesammelt und einer
- hieran soll Sie Symbol @erinnern
KONFORMITÄTSERKLÄRUNG
Technische Unterlagen bei
¹ÊÁÂÆιƼ½ÊÇǾ¼½Æ
ȽʹÌÁÇÆËŵÆ¿Áƽ½ÊÁÆ¿
ÍÊÇȽƓˁ˅ʿ˂ʽ¼¹Ɠ
Ĺ¾ÁÂÿʹ¹¾
ÈÈÊÇιĹƹ¿½Ê
01.05.2013
GERÄUSCH/VIBRATION
der Vibrationsexposition bei Verwendung des Werkzeugs
oder mit anderem oder schlecht gewartetem Zubehör
erhöhen
erheblich verringern
! schützen Sie sich vor den Auswirkungen der
Vibration durch Wartung des Werkzeugs und des
Zubehörs, halten Sie Ihre Hände warm und
organisieren Sie Ihren Arbeitsablauf
Boor-/schroefmachine
met netsnoer 6220
INTRODUCTIE
3
TECHNISCHE SPECIFICATIES 1
MACHINE-ELEMENTEN 2
A
B
C
D
E
FVentilatie-openingen
VEILIGHEID
ALGEMENE VEILIGHEIDSVOORSCHRIFTEN
LET OP! Lees alle veiligheidswaarschuwingen en
alle voorschriften. Als de waarschuwingen en
Bewaar
alle waarschuwingen en voorschriften voor toekomstig
gebruik. Het in de waarschuwingen gebruikte begrip
1) VEILIGHEID VAN DE WERKOMGEVING
Houd uw werkomgeving schoon en opgeruimd. Een
Werk met het gereedschap niet in een omgeving
met explosiegevaar waarin zich brandbare
vloeistoffen, gassen of stof bevinden. Elektrische
dampen tot ontsteking kunnen brengen.
Houd kinderen en andere personen tijdens het
gebruik van het elektrische gereedschap uit de
buurt.
2) ELEKTRISCHE VEILIGHEID
De aansluitstekker van het gereedschap moet in het
stopcontact passen. De stekker mag in geen geval
15
worden veranderd. Gebruik geen adapterstekkers in
combinatie met geaarde gereedschappen.
Voorkom aanraking van het lichaam met geaarde
oppervlakken, bijvoorbeeld van buizen,
verwarmingen, fornuizen en koelkasten. Er bestaat
uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en
vocht.
elektrische schok.
Gebruik de kabel niet voor een verkeerd doel, om
het gereedschap te dragen of op te hangen of om de
stekker uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe randen en
bewegende gereedschapdelen.
elektrische schok.
Wanneer u buitenshuis met elektrisch gereedschap
werkt, dient u alleen verlengkabels te gebruiken die
voor gebruik buitenshuis zijn goedgekeurd. Het
elektrische schok.
Als het gebruik van het elektrische gereedschap in
een vochtige omgeving onvermijdelijk is, dient u
een aardlekschakelaar te gebruiken.
elektrische schok.
3) VEILIGHEID VAN PERSONEN
Wees alert, let goed op wat u doet en ga met
verstand te werk bij het gebruik van het elektrische
gereedschap. Gebruik het gereedschap niet
wanneer u moe bent of onder invloed staat van
drugs, alcohol of medicijnen.
Draag persoonlijke beschermende uitrusting en
altijd een veiligheidsbril.
Voorkom per ongeluk inschakelen. Controleer dat
het elektrische gereedschap uitgeschakeld is
voordat u de stekker in het stopcontact steekt of de
accu aansluit en voordat u het gereedschap oppakt
of draagt.
wanneer u het gereedschap ingeschakeld op de
Verwijder instelgereedschappen of schroefsleutels
voordat u het gereedschap inschakelt. Een
Probeer niet ver te reiken. Zorg ervoor dat u stevig
staat en steeds in evenwicht blijft. Daardoor kunt u
controle houden.
Draag geschikte kleding. Draag geen loshangende
kleding of sieraden. Houd haren, kleding en
handschoenen uit de buurt van bewegende delen.
door bewegende delen worden meegenomen.
Wanneer stofafzuigings- of stofopvang-
voorzieningen kunnen worden gemonteerd, dient u
zich ervan te verzekeren dat deze zijn aangesloten
en juist worden gebruikt.
4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE
GEREEDSCHAPPEN
Overbelast het gereedschap niet. Gebruik voor uw
werkzaamheden het daarvoor bestemde elektrische
gereedschap. Met het passende elektrische
Gebruik geen elektrisch gereedschap waarvan de
schakelaar defect is. Elektrisch gereedschap dat niet
moet worden gerepareerd.
Trek de stekker uit het stopcontact of neem de accu
uit het elektrische gereedschap voordat u het
gereedschap instelt, toebehoren wisselt of het
gereedschap weglegt.
Bewaar niet-gebruikte elektrische gereedschappen
buiten bereik van kinderen. Laat het gereedschap
niet gebruiken door personen die er niet mee
vertrouwd zijn en deze aanwijzingen niet hebben
gelezen.
Verzorg het gereedschap zorgvuldig. Controleer of
bewegende delen van het gereedschap correct
functioneren en niet vastklemmen en of onderdelen
zodanig gebroken of beschadigd zijn dat de werking
van het gereedschap nadelig wordt beïnvloed. Laat
beschadigde delen repareren voordat u het
gereedschap gebruikt.
oorzaak in slecht onderhouden
elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en
schoon.
inzetgereedschappen met scherpe snijkanten klemmen
Gebruik elektrische gereedschappen, toebehoren,
inzetgereedschappen en dergelijke volgens deze
aanwijzingen. Let daarbij op de
arbeidsomstandigheden en de uit te voeren
werkzaamheden.
5) SERVICE
Laat het gereedschap alleen repareren door
gekwalificeerd en vakkundig personeel en alleen
met originele vervangingsonderdelen. Daarmee
16
VEILIGHEIDSVOORSCHRIFTEN VOOR
BOOR-/SCHROEFMACHINES
onder de 16 jaar
maar trek onmiddellijk de stekker uit het stopcontact
de machine onmiddellijk uit
machine onmiddellijk uitschakelen en de stekker uit het
stopcontact trekken
Zet het werkstuk vast
Houd het elektrische gereedschap alleen vast aan
de geïsoleerde greepvlakken als u werkzaamheden
uitvoert waarbij het inzetgereedschap verborgen
stroomleidingen of de eigen netkabel kan raken
(contact met een onder spanning staande leiding zet ook
Gebruik een geschikt detectieapparaat om
verborgen stroom-, gas- of waterleidingen op te
sporen of raadpleeg het plaatselijke energie- of
waterleidingbedrijf (contact met elektrische leidingen
Bewerk geen asbesthoudend materiaal (asbest geldt
draag een stofmasker en
werk met een stofopvang-voorziening als die kan
worden aangesloten
draag een stofmasker en werk met een
stofopvang-voorziening als die kan worden aangesloten
zijn en de bewegende delen tot stilstand zijn gekomen
• Trek altijd de stekker uit het stopcontact voordat u
een instelling verandert of een accessoire verwisselt
GEBRUIK
4
5
6
- als de omkeerschakelaar niet in de uiterste stand op links/
2niet ingedrukt worden
! schakel de draairichting alleen om als de
machine volledig stilstaat
7
- plaats bit zo diep mogelijk in de boorkop
! gebruik geen bits met een beschadigde schacht
8
gewenste diepte is bereikt
9
! houd de machine tijdens het werk altijd vast bij
het(de) grijs-gekleurde greepvlak(ken)
2onbedekt
TOEPASSINGSADVIES
0
! gebruik uitsluitend scherpe bits
!
ONDERHOUD / SERVICE
2
! trek de stekker uit het stopcontact vóór het
reinigen
17
- stuur de machine ongedemonteerd
MILIEU
Geef electrisch gereedschap, accessoires en
verpakkingen niet met het huisvuil mee
electrische en electronische apparaten en de
milieu-eisen
- symbool @
hieraan herinneren
CONFORMITEITSVERKLARING
Technisch dossier bij
¹ÊÁÂÆιƼ½ÊÇǾ¼½Æ
ȽʹÌÁÇÆËŵÆ¿Áƽ½ÊÁÆ¿
ÍÊÇȽƓˁ˅ʿ˂ʽ¼¹Ɠ
Ĺ¾ÁÂÿʹ¹¾
ÈÈÊÇιĹƹ¿½Ê
01.05.2013
GELUID/VIBRATIE
verhogen
reduceren
! bescherm uzelf tegen de gevolgen van trilling
door de machine en de accessoires te
onderhouden, uw handen warm te houden en uw
werkwijze te organiseren
Borrmaskin/skruvdragare
med nätsladd 6220
INTRODUKTION
3
TEKNISKA DATA 1
VERKTYGSELEMENT 2
A
B
CSnabbchuck
D
E
FVentilationsöppningar
SÄKERHET
ALLMÄNNA SÄKERHETSANVISNINGAR
OBS! Läs noga igenom alla anvisningar.
Förvara alla varningar och anvisningar för framtida
bruk.
1) ARBETSPLATSSÄKERHET
Håll arbetsplatsen ren och välbelyst.
till olyckor.
Använd inte elverktyget i explosionsfarlig
omgivning med brännbara vätskor, gaser eller
damm.
dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga
personer på betryggande avstånd.
2) ELEKTRISK SÄKERHET
Elverktygets stickpropp måste passa till
vägguttaget. Stickproppen får absolut inte
förändras. Använd inte adapterkontakter
tillsammans med skyddsjordade elverktyg.
Undvik kroppskontakt med jordade ytor som t. ex.
rör, värmeelement, spisar och kylskåp.
Skydda elverktyget mot regn och väta.
Missbruka inte nätsladden och använd den inte för
att bära eller hänga upp elverktyget och inte heller
för att dra stickproppen ur vägguttaget. Håll
18
nätsladden på avstånd från värme, olja, skarpa
kanter och rörliga maskindelar. Skadade eller
När du arbetar med ett elverktyg utomhus använd
endast förlängningssladdar som är godkända för
utomhusbruk.
Använd en jordfelsbrytare om det inte är möjligt att
undvika elverktygets användning i fuktig miljö. Genom
3) PERSONSÄKERHET
Var uppmärksam, kontrollera vad du gör och
använd elverktyget med förnuft. Använd inte
elverktyget när du är trött eller om du är påverkad
av droger, alkohol eller mediciner.
Bär alltid personlig skyddsutrustning och
skyddsglasögon.
Undvik oavsiktlig igångsättning. Kontrollera att
elverktyget är frånkopplat innan du ansluter
stickproppen till vägguttaget och/eller ansluter/tar
bort batteriet, tar upp eller bär elverktyget.
Ta bort alla inställningsverktyg och skruvnycklar
innen du kopplar på elverktyget.
nyckel i en roterande komponent kan
Överskatta inte din förmåga. Se till att du står
stadigt och håller balansen.
Bär lämpliga kläder. Bär inte löst hängande kläder
eller smycken. Håll håret, kläderna och handskarna
på avstånd från rörliga delar.
Vid elverktyg med dammutsugnings- och
-uppsamlingsutrustning kontrollera att
anordningarna är rätt monterade och används på
korrekt sätt.
risker damm orsakar.
4) OMSORGSFULL HANTERING OCH ANVÄNDNING
AV ELVERKTYG
Överbelasta inte elverktyget. Använd för aktuellt
arbete avsett elverktyg.
Ett elverktyg med defekt strömställare får inte
längre användas.
Dra stickproppen ur vägguttaget och/eller ta bort
batteriet innan inställningar utförs, tillbehörsdelar
byts ut eller elverktyget lagras.
Förvara elverktygen oåtkomliga för barn. Låt
elverktyget inte användas av personer som inte är
förtrogna med dess användning eller inte läst denna
anvisning.
Sköt elverktyget omsorgsfullt. Kontrollera att rörliga
komponenter fungerar felfritt och inte kärvar, att
komponenter inte brustit eller skadats; orsaker som
kan leda till att elverktygets funktioner påverkas
menligt. Låt skadade delar repareras innan
elverktyget återanvänds.
Håll skärverktygen skarpa och rena.
Använd elverktyget, tillbehör, insatsverktyg osv.
enlig dessa anvisningar. Ta hänsyn till
arbetsvillkoren och arbetsmomenten.
5) SERVICE
Låt elverktyget repareras endast av kvalificerad
fackpersonal och med originalreservdelar. Detta
SÄKERHETSANVISNINGAR FÖR
BORRMASKIN/SKRUVDRAGAR
startar ett arbete
rörliga maskindelar
sladden utan dra genast ut stickkontakten
ur stickkontakten
Sätt fast arbetsstycket
Håll fast elverktyget endast vid de isolerade
handtagen när arbeten utförs på ställen där
insatsverktyget kan skada dolda elledningar eller
egen nätsladd
Använd lämpliga detektorer för lokalisering av dolda
försörjningsledningar eller konsultera lokalt
distributionsföretag (kontakt med elledningar kan
19
Asbesthaltigt material får inte bearbetas (asbest
använd
andningsskydd och arbeta med en
dammuppsamlare om sådan anslutning finns
använd
andningsskydd och arbeta med en
dammuppsamlare om sådan anslutning finns
material du skall arbete med
• Draalltidurstickkontaktenfrånväggurtagetinnan
du gör någon justering eller byter tillbehör
ANVÄNDNING
4
5
6
strömbrytaren A 2tryckas in
! ändra rotationsriktningen när maskinen är helt
stilla
7
! använd aldrig bits med trasig axel
8
9
! under arbetet, håll alltid verktyget i det grå greppet
2
ANVÄNDNINGSTIPS
0
! använd endast skarpa bits
!
UNDERHÅLL / SERVICE
2
! drag ur stickkontakten innan rengöring
i odemonterat skick tillsammans
MILJÖ
Elektriska verktyg, tillbehör och förpackning får inte
kastas i hushållssoporna
- symbolen @
tid att kassera
FÖRSÄKRAN OM
ÖVERENSSTÄMMELSE
Teknisk tillverkningsdokumentation finns hos
¹ÊÁÂÆιƼ½ÊÇǾ¼½Æ
ȽʹÌÁÇÆËŵÆ¿Áƽ½ÊÁÆ¿
ÍÊÇȽƓˁ˅ʿ˂ʽ¼¹Ɠ
Ĺ¾ÁÂÿʹ¹¾
ÈÈÊÇιĹƹ¿½Ê
01.05.2013
LJUD/VIBRATION
detta drastiskt öka
minska
! skydda dig mot vibration genom att underhålla
verktyget och dess tillbehör, hålla händerna
varma och styra upp ditt arbetssätt
This manual suits for next models
1
Table of contents
Languages:
Other Skil Drill manuals
Skil
Skil 6443 Assembly instructions
Skil
Skil DL181901 User manual
Skil
Skil 6132 Operating and s Quick guide
Skil
Skil 1018 User manual
Skil
Skil 2124 User manual
Skil
Skil 2211 User manual
Skil
Skil 2885 Assembly instructions
Skil
Skil 2487 Assembly instructions
Skil
Skil 3065 User manual
Skil
Skil HD1 6724 Series User manual
Popular Drill manuals by other brands
Baier
Baier BDB 819 Translation of the original instruction manual
Makita
Makita HP2070 instruction manual
Hitachi
Hitachi DH 40MA Handling instructions
DeWalt
DeWalt DCD777 instruction manual
Einhell Global
Einhell Global BM-G 800 E operating instructions
EINHELL Bavaria
EINHELL Bavaria BSM 710 operating instructions
