Slv Dasar 233500 User manual



SLV GmbH

BETRIEBSANLEITUNG FÜR

BODENEINBAULEUCHTE

OPERATING MANUAL FOR

RECESSED GROUND LUMINAIRE

MODE D’EMPLOI POUR

ENCASTRÉ DANS LE SOL

INSTRUCCIONES DE SERVICIO PARA

LUMINARIA EMPOTRAR EXTERIOR

ISTRUZIONI DI FUNZIONAMENTO PER

LAMPADA DA INCASSO

GEBRUIKSHANDLEIDING VOOR

GRONDINBOUWLAMP

INSTRUKTIONSVEJLEDNING FOR

NEDGRAVNINGSLAMPE

INSTRUKCJA OBSŁUGI DLA

LAMPA DO MONTAŻU W ZIEMI

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СВЕТИЛЬНИК ДЛЯ МОНТАЖА ВПОЛУ

BRUKSANVISNING FÖR

MARKLAMPA FÖR INFÄLLD MONTERING

ZEMIN ALTI LAMBA

IÇIN KULLANMA KILAVUZU

KEZELÉSI ÚTMUTATÓ

PADLÓBA SÜLLYESZTETT LÁMPATEST

233500 / 233510 art.-no. 233500 / 233510 18.08.2017 © SLV GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. +49 (0)2451 4833-0 Technische Änderungen vorbehalten. Technical Details are

subject to change. Les détails techniques sont sujet à des changements. Nos reservamos el derecho a modificaciones técnicas. Modifiche tecniche riservate. Behoudens technische wijzigingen. Ret

til tekniske ændringer forbeholdes. Zmiany techniczne zastrzeżone. Сохраняется право на внесение технических изменений. Tekniska ändringar kan förekomma. Teknik değişiklik yapma hakkı

saklıdır. A technikai részletek termékenként változhatnak. Made in China.

233500 LED, 7W, 360 lm

3000K, CRI>80 Ø 9,2 x 6 cm 0,47 kg

233510 0,67 kg

12V/DC 24V/DC

IP65

IP67

82mm

min. 102mm

20cm

0,5h

max

art.-no.: 924571

art.-no. 233510art.-no. 233500

DEUTSCH

BETRIEBSANLEITUNG FÜR

BODENEINBAULEUCHTE

233500 / 233510

Lesen Sie diese kurze Anleitung sorgfältig und bewahren Sie diese für

späteren Gebrauch zugänglich auf!

SICHERHEITSHINWEISE

Nichtbeachtung der Sicherheitshinweise kann zu Lebens-,

Verbrennungs- und Brandgefahr führen!

Installations-, Montagearbeiten und Arbeiten am elektrischen Anschluss

darf nur eine zugelassene Elektrofachkraft durchführen.

Anschlusstyp Y: Sollte die Anschlussleitung beschädigt sein, darf diese nur

durch den Hersteller oder einer qualifizierten Elektro-Fachkraft

ausgetauscht werden.

Nicht in die Lichtquelle blicken.

Das Produkt darf nicht verändert oder modifiziert werden.

Hängen und befestigen Sie nichts an dem Produkt, insbesondere keine

Dekoration.

Decken Sie das Produkt nicht ab. Beeinträchtigen Sie nicht die

Luftzirkulation.

Die Leuchte darf nur mit einem intakten Schutzglas betrieben werden.

Im Fehlerfall dürfen Sie das Produkt NICHT mehr berühren und weiter

betreiben. Schalten Sie das Produkt am externen Lichtschalter oder durch

Freischalten der Leitung an der Sicherung sofort aus! Bei Berührung und

weiterem Betrieb im Fehlerfall besteht Lebensgefahr durch elektrischen

Schlag, Verbrennungsgefahr oder Brandgefahr!

Ein Fehlerfall liegt vor, wenn

sichtbare Beschädigungen auftreten.

das Produkt nicht einwandfrei arbeitet (z.B. flackern).

es qualmt, dampft, oder bei hörbaren Knistergeräuschen.

Brandgerüche entstehen.

eine Überhitzung zu erkennen ist (z.B. Verfärbungen, auch an

angrenzenden Flächen).

Betreiben Sie das Produkt erst wieder nach Instandsetzung und

Überprüfung ausschließlich durch eine zugelassene Elektrofachkraft!

Das Produkt ist nicht für die Bedienung durch Kinder vorgesehen. Stellen

Sie sicher, dass Kinder an dem Produkt keinen Schaden nehmen, z.B.

durch Verbrennungen an heißen Oberflächen oder durch elektrischen

Schlag.

Weitere Sicherheitshinweise sind durch dieses Symbol gekennzeichnet:

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt dient nur Beleuchtungszwecken und darf:

nur mit einem geeigneten Netzteil, Ausgangsspannung.: 12V/DC (z.B. SLV

Art.-Nr. 470507) oder 24V/DC (z.B. Art.-Nr. 470502), betrieben werden.

nur entsprechend der Schutzklasse III (drei) angeschlossen werden.

nur auf einem stabilen, ebenen und kippfesten Untergrund fest montiert

betrieben werden.

nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.

keinen starken mechanischen Beanspruchungen oder starker

Verschmutzung ausgesetzt werden.

WARTUNG UND PFLEGE

Leuchtmittel

Die Lichtquelle dieser Leuchte ist nicht ersetzbar. Falls die Lichtquelle ersetzt

werden muss (z.B. am Ende Ihrer Lebensdauer), ist die komplette Leuchte zu

ersetzen.

Pflege

Folgende umweltbedingte Einflüsse können unerwünschte Wirkungen auf die

Oberfläche des Produktes haben:

saurer Regen und Boden, hoher Salzgehalt in der Luft

Reinigungsmittel, Dünger insbesondere in Blumenbeeten

Streusalz, andere chemische Substanzen (z.B. Pflanzenschutzmittel)

Schützen Sie das Produkt durch geeignete Maßnahmen, um

Veränderungen der Oberfläche zu vermeiden.

Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es

abkühlen, bevor Sie Reinigungs- oder Pflegemaßnahmen an dem Produkt

vornehmen.

Reinigen Sie das Produkt regelmäßig - nur mit einem leicht angefeuchteten,

weichen und fusselfreien Tuch. Beachten Sie eventuell beiliegende Hinweise.

LAGERUNG UND ENTSORGUNG

Lagerung

Das Produkt muss trocken, vor Verschmutzungen und mechanischen

Belastungen geschützt, gelagert werden.

Nach einer feuchten oder verschmutzenden Lagerung darf das Produkt

erst nach einer Zustandsprüfung durch eine zugelassene Elektrofachkraft

betrieben werden.

Entsorgung (Europäische Union)

Produkt nicht im Hausmüll entsorgen! Produkte mit diesem Symbol sind

entsprechend der Richtlinie(WEEE, 2012/19) über Elektro- und Elektronik-

Altgeräte über die örtlichen Sammelstellen für Elektro-Altgeräte zu entsorgen!

MONTAGE

(nur durch zugelassene Elektrofachkraft)

Schalten Sie die Stromversorgung bzw. die Anschlussleitung spannungsfrei,

bevor Sie jegliche Arbeiten vornehmen!

Verwenden Sie nur Zubehörteile, die mit dem Produkt mitgeliefert sind oder

definitiv als Zubehör beschrieben werden!

Überprüfen Sie, ob sich im Produkt lose Teile befinden. Ist das der Fall, und

das Vorkommen solcher Teile nicht explizit beschrieben, darf das Produkt nicht

installiert oder in Betrieb genommen werden.

Verwenden Sie das beiliegende Montagematerial nur, wenn es für den

Montageuntergrund geeignet ist. Ist dies nicht der Fall, verwenden Sie nur für

den Montageuntergrund geeignetes Montagematerial.

Auspacken

Nehmen Sie das Produkt vorsichtig aus der Verpackung und entfernen Sie

jeglichen Transportschutz.

Überprüfen Sie vor Entsorgung des Verpackungsmaterials, ob alle

Bestandteile des Produkts entnommen sind.

Montageort

Das Produkt ist nur für den Bodeneinbau geeignet.

LED reagieren empfindlich auf hohe Temperaturen! Berücksichtigen Sie

vor dem Einbau, die am Betriebsort zu erwartende Temperatur.

Beachten Sie, dass zur Erhaltung der Schutzart IP65/IP67 die

Anschlüsse entsprechend dieser Schutzart ausgeführt werden müssen.

IP65: Schutz gegen Eindringen von Staub - Schutz gegen Strahlwasser aus

allen Richtungen.

IP67: Schutz gegen Eindringen von Staub - Schutz gegen Eindringen von

Wasser, wenn zeitweilig untergetaucht.

Beachten Sie die gültigen Installationsvorschriften für den Außenbereich.

Dichten Sie das Produkt nicht eigenhändig zusätzlich mit Silikon oder

anderen Dichtmitteln ab.

Hinweise vor der Installation

Das Schmierfett an den Schrauben und Schraublöchern nicht entfernen!

Das Fett verhindert anodische Korrosion (Elektrolyse). Nach jedem Öffnen

der Leuchte müssen die Schraubverbindungen, erneut mit Schmierfett

versehen werden.

Installieren Sie die Leuchte bei trockener Witterung.

Montageschritte (vor Montage komplett lesen)

Falls noch nicht geschehen, bereiten Sie am Montageort die

Einbauöffnung vor. Im Außenbereich versehen Sie die Einbauöffnung,

unterhalb des Einbautopfes, mit einer Kiesschüttung von 20 cm Tiefe, um

Stauwasserbildung zu vermeiden. Diese Maßnahme dient dem

Korrosionsschutz.

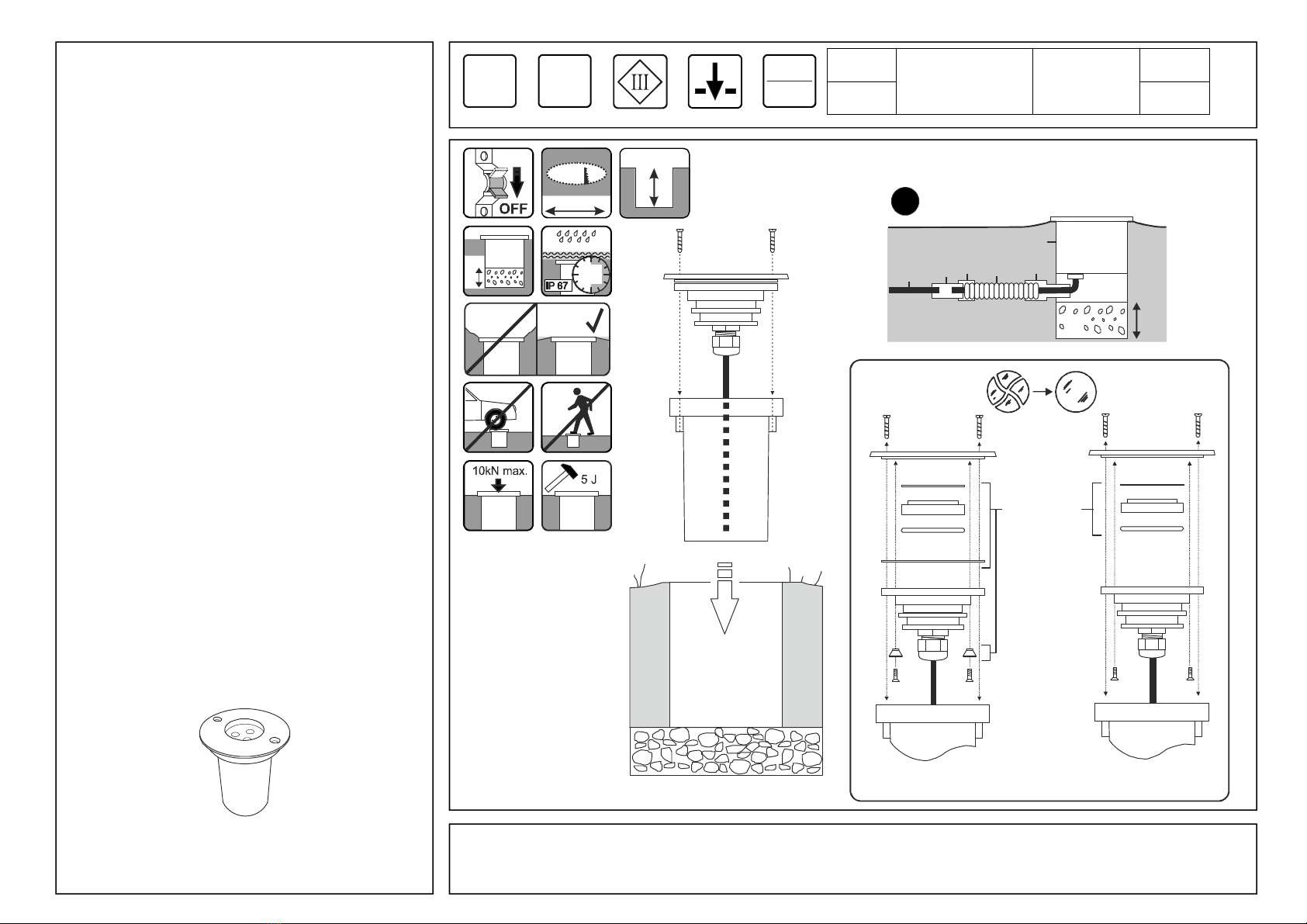

Montieren Sie die Leuchte, wie in der Abbildung dargestellt.

Elektrischer Anschluss

Erstellen Sie den Anschluss gemäß dem Schema in Abb. 1.

a: Leuchte e: Leerrohr

b: Einbautopf f: Gießharzmuffe o.

wasserdichte Klemmeneinheit

c: Anschlussleitung der Leuchte g: Stromversorgungsleitung

d: Schrumpfschlauch h: Dränage

Bereiten Sie die Stromversorgung vor. Verwenden Sie nur ein

geeignetes Netzteil, Ausgangsspg.: 12V/DC konstant (z.B. SLV Art.-

Nr. 470507) oder 24V/DC konstant (z.B. SLV Art.-Nr. 470502).

Verbinden Sie den Plus -und Minuspol des Netzteils mit den

entsprechenden Polen an der Leuchte.

Alle Anschlüsse müssen gegen das Eindringen von Feuchtigkeit und

Schmutz ordnungsgemäß geschützt werden!

Überprüfen Sie die einwandfreie Funktion und den sicheren Halt der

Leuchte!

Art.-Nr. 233500 / 233510 © 18.08.2017 SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0.

Technische Änderungen vorbehalten.

ENGLISH

OPERATING MANUAL FOR

RECESSED GROUND LUMINAIRE

233500 / 233510

Read this short manual carefully and keep it accessible for further

reference!

SAFETY MESSAGES

Disregard of the safety messages may lead to danger of life, burning or

fire!

Installation, mounting or works on the electrical connection may only be

carried out by an approved electrician.

Type Y attachement: If the external flexible cable or cord of this luminaire is

damaged, it shall be exclusively replaced by the manufacturer or a

qualified electrician.

Do not look directly into the light source.

The product may not be modified or converted.

Do not hang or fasten anything on the product, especially no decoration.

Do not cover the product - provide free air circulation.

The luminaire may only be operated with a complete and intact protection

glass.

In case of a malfunction you may NOT touch the product or operate it

further. Disconnect the product from the power supply by an external

switch or by the fuse.

A malfunction exists when:

visible damages appear.

the product does not work properly (e.g. flickering).

smoke, steam or crackling sounds appear.

smell of burning is recognisable.

an overheating is recognisable (e.g. by discolouration of adjacent

surfaces).

Operate the product only after maintenance and examination by an

approved electrician!

This product is not intended to be used by children. Ensure that children do

not suffer any harm e.g. by burns from hot surfaces or by electrical shock.

Additional safety messages are indicated by this symbol: .

USE AS DIRECTED

This product serves exclusively lighting purposes and may:

only be used with a suitable power supply unit, output voltage: 12V/DC

(z.B. SLV Art.-Nr. 470507) or 24V/DC (z.B. Art.-Nr. 470502).

only be installed according to safety class III (three).

only be operated when firmly mounted on a stable, even and tilt-fixed

surface.

only be operated on normally or not flammable surfaces.

not be exposed to strong mechanical loads or to strong contamination.

MAINTENANCE AND CARE

Light source

The light source of this luminaire is not replaceable. In case that the light

source must be replaced (e.g. at the end of its lifetime) the whole luminaire

needs to be replaced.

Care

The following enviromental influences may have unwanted effects on the

surface of the product:

acid rain and sour soil, high salt content in the air

cleaning agents, fertilizer especially in flowerbeds

thawing salt, other chemical substances (e.g. herbicides)

Protect the product by adequate means to avoid unwanted changes of the

surface.

Disconnect the product from the power supply and let it cool down, before

you clean the product.

Clean the product on a regular basis using a slightly moistened, soft and fluff-

free cloth. Please also note additional supplied notes on maintanance and

care.

STORAGE AND DISPOSAL

Storage

The product must be stored in a dry and clean environment. Do not strain

the product mechanically during storage.

After a damp or soiling storage the product may only be installed after

checking its condition by an approved electrician.

Disposal (European Union)

Do not dispose the product with the regular household waste! Products

marked with this sign must be disposed according to the directive(WEEE,

2012/19) on electrical and electronic devices at local collection points for such

devices!

INSTALLATION

(only by an approved electrician)

Switch off the mains or respectively the connection lead before doing any

works!

Use only parts, which are supplied with the product or are described as

accessories!

Inspect the product for loose parts inside the housing. When there are loose

parts inside the housing and these are not explicitly described the product may

not be installed or operated.

Use the supplied fastening material only when it is suited for the installation

background. If this is not the case use only fastening material suiting the

installation background.

Unpacking

Carefully take the product out of the packaging removing any transport

safeguards.

Before disposal of the packaging material make sure that all components

of the product are removed.

Installation place

The product is solely suited for recessed floor installation.

LED react sensitive on high temperatures! Before installation pay attention

to the expected temperature at the place of operation.

Note that maintaining the IP class 65 / IP class 67 requires an

appropriate connection corresponding with this IP class.

IP65: Protection against dust (dust-tight) - Protection against jetted water from

all directions.

IP67: Protection against dust (dust-tight) - Protection against the

penetration of water when temporarily submerged.

Prepare the power supply lead according to valid rules for outdoor

installations.

Do not seal the product yourself, using additional silicon or another

sealant.

Before installation

Do not remove the grease on the crews and the screw holes! The grease

inhibits anodic corrosion (electrolysis). Renew the grease on the screw

connections after each time the fixture has been opened.

Carry out the installation when the weather is dry.

Installation steps (read completely before installation)

Prepare the recess if not done yet. When installing the lighting unit

outdoors provide a gravel bed, 20 cm thick, beneath the installation pot.

This serves as protection from corrosion.

Install the luminaire as shown in the figure.

Electrical Connection

Establish the connection as shown in the schematic drawing 1.

a: Luminaire e: Blank tube

b: Installation pot f: Cast-resin sleeve or

watertight connection unit

c: Connection lead of the fitting g: Power supply lead

d: Shrinking tube h: Drainage

Prepare the power supply. Use only a suitable power supply unit,

output voltage: 12V/DC constant (e.g. SLV art.-no. 470507) or

24V/DC constant (e.g. SLV art.-no. 470502).

Connect the positive and negative pole of the power supply unit with

the corresponding poles on the luminaire.

All connections must be properly protected and sealed against

penetration of water and dirt!

Check if the product functions properly and is securely fixed!

art.-no. 233500 / 233510 © 18.08.2017 SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0

Technical Details are subject to change.

FRANÇAIS

MODE D´EMPLOI POUR

ENCASTRÉ DANS LE SOL

233500 / 233510

Veuillez lire soigneusement ce mode d'emploi et conservez-le pour une

relecture ultérieure !

CONSIGNES DE SÉCURITÉ

Le non-respect des indications de sécurité peuvent mener à un risque

pour la vie, à des brûlures et à un incendie !

L’installation, le montage et les travaux de bronchement doivent être

effectués seulement par un personnel professionnellement qualifié et

agrée.

Type de raccordement Y: La conduite flexible extérieure de cette lampe ne

peut être échangée que par le fabricant ou une personne qualifiée dans le

domaine électrotechnique en cas d’endommagement.

Ne pas regarder la source lumineuse.

Le produit ne peut être ni changé ou modifié.

N’accrochez ni ne fixez rien au produit, surtout pas de décoration.

Ne couvrez pas le produit. N’empêchez pas l’air de circuler.

Le luminaire peut être mis en fonction avec un verre de protection intacte.

En cas de dysfonctionnement le produit ne doit pas être touché. Eteindre le

produit par l’interrupteur externe, ou bien déverrouiller la ligne au fusible!

Dans le cas d’un contact avec le produit et d’une poursuite de son

fonctionnement, malgré l’état de dysfonctionnement, persiste un danger

mortel par décharge électrique ou danger de brulures!

Une dysfonctionnement existe, si

des endommagements apparentes surviennent.

le produit ne fonctionne pas correctement (p. ex. clignoter)

le produit dégage une fumée abondante ou fait un bruit de

pétillement.

une odeur de brûlé se fait sentir.

une surchauffe se fait remarquer (p. ex. changement de couleur,

aussi sur les surfaces voisines).

La mise en fonction de nouveau ne doit être effectuée qu’après une

réparation et vérification par un personnel qualifié et autorisé!

Le produit n'est pas prévu pour une utilisation par des enfants. Assurez-

vous que les enfants ne peuvent être blessés par le produit, p.ex. par des

brûlures aux surfaces très chaudes ou par une décharge électrique.

Indications de sécurité complémentaires caractérisés par ce symbole:

A UTILISER COMME INDIQUÈ

Ce produit sert seulement aux fins d’éclairage et doit :

uniquement être utilisé avec une alimentation électrique appropriée.

Tension de sortie: 12V/DC (p.ex. SLV numéro d’article 470507) ou de

24V/DC (p.ex. SLV numéro d’article 470502).

uniquement être raccordé selon la classe de protection III (trois).

être monté sur un fond stable, lisse et non basculante.

être mis en service sur une surface normale et non inflammable.

ne pas être exposé à des forces mécaniques fortes ou bien des saletés

et salissures.

ENTRETIEN ET NETTOYAGE

L'ampoule / lampe

La source lumineuse de ce luminaire ne peut pas être remplacée. Si la source

lumineuse doit être remplacée (par ex. à la fin de sa durée de vie), tout le

luminaire devra être remplacé.

Entretien

Les influences suivantes peuvent avoir des conséquences indésirables sur

la surface du produit :

les pluies acides ou le sol acide, une haute teneur en sel dans l’air

des nettoyants basiques et acides, les engrais particulièrement dans les

platebandes de fleures

du sel de déneigement, d’autres substances chimiques (par ex. des

produits phytosanitaires)

Protégez le produit avec des mesures adéquates pour éviter des

modifications de la surface.

Mettez hors tension la totalité du produit et laissez-le refroidir, avant de

procéder à des mesures de nettoyage ou d'entretien au produit.

Veillez nettoyez le produit uniquement avec un chiffon doux, légèrement

humidifié, et ne peluchant pas. Veuillez respecter S.V.P. les instructions de

nettoyage et d’entretien éventuellement ci-jointes.

STOCKAGE ET RETRAITEMENT

Stockage

Le produit doit être stocké dans un lieu sec, à l’abrie de saleté, salissure et de

toute charge mécanique.

Après un entreposage dans un environnement humide ou sâle, il est

nécessaire de faire contrôler l'état par une personne qualifiée avant de le

remettre en marche.

Information de recyclage (Union européenne)

Ne recyclez pas le produit avec les ordures ménagères ! Les produits qui

présentent ce symbole sont à recycler suivant la directive (WEEE, 2012/19)

relative aux déchets d'équipements électriques et électroniques, via des

points de collecte pour appareils électriques usagés !

INSTALLATION

(seulement par un électricien éprouvé!)

Coupez l’interrupteur général de votre installation reps. la ligne de

rattachement concernée, avant de commencer tout travail!

Utilisez uniquement les éléments livrés avec ce produit ou bien décrits

comme accessoires!

Vérifiez si le produit contient des éléments en vrac. Si c’est le cas, alors que

la présence de ces éléments n’est pas signalée explicitement, le produit ne doit

pas être installé, ou mis en fonction.

Utilisez le matériel de fixation livré, si et seulement si ce dernier est

approprié au fond de montage. Dans le cas contraire, utilisez des éléments de

fixations appropriées.

Deballage

Enlevez avec soin le produit de son emballage, et écartez tous les éléments

qui ont servi à sa protection lors du transport.

Contrôlez l’intégrité du produit après l’avoir extrait de son emballage, et avant

tout retraitement.

Lieu d'installation

Le produit est seulement approprié pour un encastrement dans le sol.

Les LED sont sensibles aux hautes températures! Veuillez prendre en

considération la température présumée au lieu du fonctionnement avant le

montage.

Veillez à réaliser les raccordements selon le type de protection, afin de

conserver le type de protection IP65/IP67.

IP65: Protection contre la pénétration de poussière - Protection contre jets

d’eau provenant de toutes les directions.

IP67: Protection contre la pénétration de poussière - Protection contre la

pénétration de l’eau en cas d´immersion temporaire.

Si on installe le produit à l’extérieur, Il faut respecter les instructions

d’installation pour cet endroit.

Ne colmatez pas le produit de votre initiative en ajoutant de silicon ou

outre matériel de colmatage.

Remarques avant le montage

N'enlevez pas la graisse autour des vis et de trous! La graisse évite une

corrosion anodique (Electrolyse). Après chaque ouverture de la lampe, il

faut remettre de la graisse autour les vis.

Installez la lampe seulement quand il fait beau.

Etapes successives pour installer le luminaire (à lire complètement avant

le montage)

Si vous ne l’avez pas encore fait, préparez le trou d’installation au lieu du

montage. A l’extérieur, mettez une couche de gravier de 20cm au-dessous

du pot d’encastrement pour éviter que l’eau ne puisse pas s’évacuer.

C’est une mesure contre la corrosion.

Assemblez le luminaire comme figuré sur l’image.

Raccordement électrique

Faites le raccordement selon le schéma de l’illustration 1.

a: Luminaire e: Tube vide

b: Pot d’encastrement f: Manchon en résine à couler

ou un collier de serrage

étanche

c: Ligne de jonction du

luminaire

g: Ligne de l’alimentation

électrique

d: Emmanchable á chaud h: Drainage

Préparez l’alimentation électrique. Utilisez uniquement une bloc

d'alimention qui est faite pour ce produit, la tension de sortie: 12V/DC

constante (p.ex. SLV numéro d’article 470507) ou de 24V/DC

constante (p.ex. SLV numéro d’article 470502).

Raccordez le pôle positif et le pôle négatif du bloc d'alimention aux

pôles conformes du luminaire.

Tous les raccordements doivent être protégés en bonne et due forme

contre la pénétration d’humidité et de saleté!

Vérifiez le bon fonctionnement et l’attache correcte du luminaire!

numéro d’article 233500 / 233510 © 18.08.2017 SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0

Les détails techniques sont sujet à des changements.

ESPAÑOL

INSTRUCCIONES DE SERVICIO PARA

LUMINARIA EMPOTRAR EXTERIOR

233500 / 233510

¡Lea atentamente estas breves instrucciones y guárdelas al alcance para

futuras consultas!

INDICACIONES DE SEGURIDAD

¡La no observancia de las indicaciones de seguridad puede conducir a

peligro de muerte, de quemaduras y de incendio!

Los trabajos de instalación, montaje y de conexión sólo deben ser

realizados por un electricista autorizado.

Tipo de conexión Y: si el cable exterior flexible de esta lámpara se daña,

sólo debe ser cambiado por el fabricante o por un experto electrotécnico

cualificado.

No mire directamente al foco luminoso.

El producto no debe ser alterado o modificado.

No cuelgue ni fije nada en el producto, especialmente ningún tipo de

decoración.

No cubra el producto, no obstruya la circulación de aire.

La luminaria se debe utilizar solamente con un cristal de protección intacto.

En caso de un defecto, el producto ya no se debe tocar. ¡Desconecte

inmediatamente el producto en el interruptor de luz externo o la

alimentación eléctrica mediante el fusible.

El producto está defectuoso cuando:

hay deterioros visibles.

no funciona perfectamente (p.ej. centelleo).

se produce humo, vapor o un chisporroteo perceptible al oído.

se producen olores a quemado.

llega a ser notable un sobrecalentamiento (p.ej. cambio de colores

también en superficies adyacentes).

Siga manejando el producto sólo tras la reparación y una verificación

realizada exclusivamente por un técnico electricista autorizado!

El producto no está previsto para ser manipulado por niños. Asegúrese de

que estos no sufran daños, p.ej. por quemarse con superfícies calientes o

por descarga eléctrica.

Demás indicaciones de seguridad llevan este símbolo: .

EMPLEO SEGÚN NORMATIVAS

Este producto sirve únicamente para fines de iluminación y debe:

solamente con un bloque de alimentación apropiado, tensión de salida:

12V/DC (p.ej SLV nº 470507) ó 24V/DC (p.ej SLV nº 470502).

conectarse solamente conforme a la clase de protección III (tres).

utilizarse solamente montado fijamente sobre un fondo estable, llano y

firme.

utilizarse solamente sobre áreas normales o bien no inflamables.

no ser expuesto a cargas mecánicas o suciedades excesivas.

MANTENIMIENTO Y CUIDADO

Lámpara

El foco luminoso de esta lámpara no es reemplazable. Si tiene que sustituir el

foco (p.ej. terminada su vida útil) debe reemplazar la lámpara completa.

Cuidado

Las siguientes influencias del medio ambiente pueden afectar la superficie

del producto:

lluvia y suelo ácidos, alta concentración salina del aire

sal para derretir la niev, detergentes

Abono sobre todo en arriates, otras sustancias químicas (p.ej. productos

pesticidas)

Proteja el producto mediante medidas apropiadas para evitar alteraciones

de la superficie.

Antes de llevar a cabo acciones de cuidado o limpieza, desconecte de la

tensión el producto por completo y déjelo enfriar.

Liempie el producto pasando solamente un trapo blando y libre de pelusas

ligeramente húmedo. Por favor tenga en cuenta también las

recomendaciones de cuidado y de limpieza eventualmente adjuntadas.

ALMACENAMIENTO Y ELIMINACIÓN

Almacenamiento

El producto se debe almacenar en un ámbito seco, protegido contra

ensuciamiento y exigencias mecánicas.

Tras un almacenamiento con humedad o suciedad, el producto sólo

puede ser puesto en funcionamiento por un electricista autorizado.

Indicaciones para la eliminación (Unión Europea)

¡No tirar el producto con la basura doméstica! Los productos con este

símbolo deben eliminarse, de acuerdo con la directiva (WEEE, 2012/19)

sobre residuos de aparatos eléctricos y electrónicos, llevándolos a los puntos

de recogida selectiva de aparatos eléctricos y electrónicos locales.

MONTAJE

(¡sólo por un electricista homologado!)

¡Antes de empezar con cualquier tipo de trabajo, desconecte la fuente de

alimentación resp. el cable de alimentación!

¡Utilice solamente partes suministradas junto con el producto o partes que

son descritas de forma explícita como accesorio!

Compruebe si en el producto hay partes sueltas. En caso afirmativo y si la

presencia de tales partes no es explícitamente descrita, el producto no deberá

ser instalado o puesto en servicio.

Utilice el material de fijación adjuntado solamente en caso de que sea

apropiado para la superficie de montaje. No siéndolo así, utilice un material de

fijación apropiado para el fondo respectivo.

Desembalaje

Saque el producto cuidadosamente del embalaje y retire todos los bloqueos

de transporte.

Antes de eliminar el material de embalaje, compruebe si ha sacado todos los

componentes del producto.

Lugar de montaje

El producto sólo es apropiado para ser empotrado en el suelo.

¡Los LED reaccionan de forma sensible a temperaturas altas! Antes de la

instalación, tenga en cuenta las temperaturas con las cuales hay que

contar en el lugar de funcionamiento.

Por favor tenga en cuenta que las conexiones deban ser ejecutadas de

forma adecuada a fin de mantener la modo de protección IP65/IP67.

IP65: Protección contra la penetración de polvo - Protección contra chorros de

agua procedentes de todas las direcciones.

IP67: Protección contra la penetración de polvo - Protección contra la

penetración del agua siendo sumergido temporalmente.

En caso de instalaciones en el exterior deban tenerse en cuenta las

prescripciones de instalación vigentes para esta zona.

No impermeabilice por sí mismo el producto adicionalmente con silicona

u otros agentes de obturación.

Recomendaciones antes del montaje

¡No eliminar la grasa lubricante en los tornillos y los orificios para los

tornillos! La grasa evita la corrosión anódica (electrólisis). Después de

cada abertura de la lámpara las atornilladuras deban proveerse de nuevo

de la grasa lubricante.

Instale la luminaria en un período de tiempo seco.

Pasos de montaje (leer por completo antes de llevar a cabo el montaje)

Si no está todavía a disposición, prepare en el lugar de montaje el orificio

de montaje. En la zona exterior, el orificio de empotrar deba proveer

debajo del cajetín de empotrar de una capa de grava de 20 cm de

profundidad a fin de evitar estanque de agua. Esta medida sirve de

protección anticorrosiva.

Vuelva a montar la luminaria según la representación en el dibujo.

Conexión eléctrica

Prepare la conexión según el esquema en la figura 1.

a: Luminaria e: Tubo vacío

b: Cajetín de empotrar f: Manguito de impregnación de

resina de moldeo o unidad de

bornes a prueba de agua

c: Cable de conexión de la

luminaria

g: Cable de alimentación

eléctrica

d: Manguera de contracción h: Drenaje

Prepare la conexión eléctrica. Utilice solamente un bloque de

alimentación apropiado, tensión de salida: 12V/DC constante (p.ej.

SLV nº 470507) ó 24V/DC constante (p.ej. SLV nº 470502).

Une el polo menos y el polo más del bloque de alimentación con los

polos correspondientes en la luminaria.

¡Todas las conexiones deben ser protegidas debidamente contra la

penetración de humedad y suciedad!

¡Compruebe el funcionamiento perfecto y la posición segura de la

luminaria!

No. del artículo 233500 / 233510 © 18.08.2017 SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0

Nos reservamos el derecho a modificaciones técnicas.

ITALIANO

ISTRUZIONI DI FUNZIONAMENTO PER

LAMPADA DA INCASSO

233500 / 233510

Leggere attentamente le istruzioni per l’uso e conservatele per un uso

futuro!

AVVISI DI SICUREZZA

Il mancato rispetto delle norme di sicurezza può causare danni alla

persona, rischi di combustione e incendio!

I lavori di installazione, montaggio e collegamento possono venir eseguiti

esclusivamente da un elettricista professionista autorizzato.

Tipo di collegamento Y: Se la linea elettrica flessibile di questa lampada

fosse danneggiata, dovrà essere esclusivamente sostituita dal produttore o

da una persona specializzata e qualificata nel settore elettrotecnico.

Non guardare direttamente la sorgente luminosa.

Il prodotto non deve essere modificato.

Non appenda o fissi nulla sul prodotto, soprattutto nessun tipo di

ornamento.

Non copra il prodotto. Non limiti la circolazione dell’aria.

Il lampada può essere messo in funzione esclusivamente con un vetro di

protezione intatto.

In caso di errore il prodotto non deve più essere toccato. Spenga

immediatamente il prodotto azionando l’interruttore della luce esterno

oppure interrompendo il condotto con il salvavita!

Ci si trova in presenza di un errore, nel caso in cui

Si verifichino danni evidenti.

Il prodotto non lavori in modo perfetto (ad es. risulti tremolante).

Emetta fumo, vapore oppure rumori scoppiettanti percepibili.

Si formino odori di bruciato.

Si noti un surriscaldamento (ad es. colorazioni diverse anche sulle

superficie confinanti).

Metta in funzione nuovamente il prodotto appena dopo la riparazione e il

controllo ad eseguire esclusivamente da un esperto elettricitsta

autorizzato!

Il prodotto non deve essere utilizzato dai bambini. Assicurarsi che i bambini

non subiscano danni, ad esempio ustioni su superfici calde o scosse

elettriche.

Ulteriori normative sulla sicurezza sono contrassegnate con questo

simbolo: .

USO A NORMA

Questo prodotto deve essere utilizzato esclusivamente per fini di illuminazione

e può essere:

essere messo in funzione esclusivamente con un alimentatore di rete,

tensione d’uscita: 12V/DC (ad es. SLV no.art. 470507) oppure 24V/DC (ad

es. SLV no.art. 470502).

Collegato solo conformemente alla classe di protezione III (tre).

Installato solo su una base stabile, piana e non ribaltabile.

Messo in funzione solo su superfici normali e non infiammabili.

Non deve essere sottoposto a forti carichi meccanici oppure ad un alto

livello di inquinamento.

MANUTENZIONE E ASSISTENZA

Lampadine

Non è possibile sostituire la sorgente luminosa di questa lampada. Qualora si

debba sostituire la sorgente luminosa (ad es. al termine della sua durata di

funzionamento), è necessario sostituire l’intera lampada.

Assistenza

Le seguenti influenze ambientali possono esercitare effetti non desiderati

sulla superficie del prodotto:

Pioggia acida e terra, Alto contenuto salino dell’aria

Sale antigelo, Detergenti

Concime soprattutto in aiuole di fiori, Altre sostanze chimiche (ad es.

fitofarmaci)

Protegga il prodotto prendendo le dovute precauzioni al fine di evitare

cambiamenti in superficie.

Scollegare il prodotto dalla corrente e lasciarlo raffreddare prima di eseguire

lavori di pulizia o assistenza sul prodotto.

Pulisca il prodotto con una pezza un poco inumidita, morbida e non ruvida. La

preghiamo di rispettare anche eventuali avvisi di cura e di pulizia allegati.

CONSERVAZIONE E SMALTIMENTO

Conservazione

Il prodotto deve essere conservato in un luogo secco, protetto da

inquinamento e vincoli meccanici.

Dopo la conservazione in un magazzino umido o sporco, il prodotto

potrà essere usato solo dopo un controllo da parte di un elettricista

autorizzato.

Istruzioni per lo smaltimento (Unione Europea)

Non smaltire il prodotto con i rifiuti domestici! I prodotti con questo simbolo

devono essere smaltiti, nel rispetto della Direttiva (WEEE, 2012/19) sui rifiuti

di apparecchiature elettriche ed elettroniche, nei punti di raccolta locale ad

essi adibiti! Verificare sul sito www.slvitalia.it il corretto metodo di smaltimento

del presente materiale.

MONTAGGIO

(solo ad opera di un esperto elettrotecnico!)

Tolga la tensione dall’approvvigionamento della corrente ovvero del cavo di

alimentazione, prima di eseguire un lavoro!

Impieghi unicamente componenti facenti parte del volume di consegna e

descritte esplicitamente quali accessori!

La preghiamo di verificare se all’interno del prodotto si trovano componenti

scollegate. Nel caso in cui siano presenti e non vengano descritti, il prodotto non

può essere installato o messo in funzione.

Faccia uso del materiale di fissaggio incluso nel volume di consegna, nel

caso in cui esso sia adatto alla base di montaggio. In caso contrario, la

preghiamo di far uso di un materiale di fissaggio adatto per quel tipo di base di

montaggio.

Disimballare

Estragga con prudenza il prodotto dall’imballaggio e tolga le protezioni

apposte durante il trasporto.

Prima di gettare il materiale di imballaggio, La preghiamo di voler verficare di

aver estratto tutti i componenti del prodotto.

Luogo di montaggio

Il prodotto è adatto esclusivamente per l’inserimento all’interno del

pavimento.

I LED reagiscono in modo sensibile ad alte temperature! Prima del

montaggio consideri la temperatura prevista sul luogo di funzionamento.

Si noti che per mantenere la classe di protezione IP65/IP67 i

collegamenti elettrici devono essere eseguiti in conformità alla suddetta

protezione.

IP65: Protezione contro la penetrazione di polvere - Protezione contro getti

d’acqua da tutte le direzioni.

IP67: Protezione contro la penetrazione di polvere - Protezione contro la

penetrazione di acqua, nel caso in cui temporaneamente sott’acqua.

Nel caso di installazioni esterne, si devono rispettare le norme di

installazione valide per questo settore.

La preghiamo di non impermeabilizzare il prodotto da sé con aggiunta di

silicone o altro materiale d’impermeabilizzazione.

Avvisi prima dell‘installazione

Non eliminare il grasso di lubrificazione sulle viti e nei fori delle viti! Il

grasso evita la corrosione anodica (elettrolisi). Dopo ogni apertura della

lampada, i collegamenti delle viti devono essere nuovamente dotate di

grasso di lubrificazione.

Installi il lampada in condizioni meteo secche.

I passaggi singoli del montaggio (Prima del montaggio leggere

attentamente tutte le istruzioni)

Se non è stato ancora fatto, prepari l’apertura di installazione sul luogo di

montaggio. Nell’ambito esterno doti l’apertura di installazione al di sotto del

vaso di montaggio, con uno strato di ghiaia di una profondità di 20 cm, al

fine di evitare la formazione di acqua stagna. Questo provvedimento serve

a proteggere dalla corrosione.

Montare il lampada come rappresentata nell’immagine.

Collegamento elettrico

Crei il collegamento secondo lo schema dell’immagine 1.

a: Lampada e: Tubo vuoto

b: Vaso di installazione f: Manicotto di resina fusa

oppure unità morsetto

impermeabile

c: Condotto di collegamento del

lampadario

g: Condotto di

approvvigionamento energia

elettrica

d: Tubo assottigliato h: Drenaggio

Predisponga l‘approviggionamento elettrico. Usi esclusivamente un

alimentatore di rete adatto, tensione in uscita: 12V/DC costante (ad

es. SLV no.art. 470507) oppure 24V/DC costante (ad es. SLV no.art.

470502).

Colleghi il polo positivo e negativo del componente di rete con i

corrispondenti poli del lampada.

Tutti i collegamenti devono essere protetti in modo corretto contro la

penetrazione di umidità e sporcizia!

Verifichi il funzionamento perfetto e il supporto sicuro

dell’apparecchiatura d’illuminazione!

Art.-No. 233500 / 233510 © 18.08.2017 SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0

Modifiche tecniche riservate.

NEDERLANDS

GEBRUIKSHANDLEIDING VOOR

GRONDINBOUWLAMP

233500 / 233510

Lees deze korte handleiding zorgvuldig door en bewaar deze voor later

gebruik op een toegankelijke plaats!

VEILIGHEIDSVERWIJZINGEN

Niet- naleving van de veiligheidsinstructies kan tot levens-,

verbrandings- of brandgevaar leiden!

Installatie, montage en aansluitingen mogen slechts gebeuren door een

erkend electricien.

Soort aansluiting type Y: In geval van beschadigingen mag de buitenste

flexibele bekabeling van deze lamp alleen door de fabrikant of door een

gekwalificeerde elektrotechnische vakman worden vervangen.

Niet in de lichtbron kijken.

Het product mag niet veranderd of gemodificeerd worden.

Niets aan het product hangen of bevestigen, zeker geen versieringen.

Het product niet afdekken. De luchtcirculatie niet beperken.

De lamp mag slechts met een intact beschermend glas worden gebruikt.

In het geval van fout mag u het product niet meer aanraken. Product

meteen uitschakelen door de externe lichtschakelaar te bedienen of door

de geleider aan de beveiliging vrij te schakelen!

Er bestaat een geval van fout indien

er zichtbare beschadigingen zijn.

het product niet foutloos werkt (bv. indien het flikkert).

het kwalmt, stoomt, of hoorbaar kraakt.

er brandlucht ontstaat.

er een oververhitting te zien is (bv. d.m.v. verkleuringen, ook aan

aanliggende vlakken).

Product pas gebruiken nadat het door een erkend electricien werd

gerepareerd en gecontroleerd!

Het product is niet voor het gebruik door kinderen bestemt. Stel zeker, dat

kinderen door het product niet gewond kunnen raken, b. v. brandwonden

door hete oppervlakten of elektrische schok.

Verdere veiligheidsaanwijzingen zijn met dit symbool: .

GEBRUIK AANGEPAST AAN DE DOELEINDEN

Dit product dient alleen voor verlichtingsdoeleinden en mag:

uitsluitend met een geschikte voedingseenheid, uitgangsspanning: 12V/DC

(b.v. SLV art.nr. 470507) of 24V/DC (b.v. SLV art.nr. 470502) worden

gebruikt.

slechts overeenkomstig met beschermklasse III (drie) aangesloten

worden.

uitsluitend op een stabiele, vlakke en kiepveilige ondergrond vast

gemonteerd gebruikt worden.

uitsluitend op normale, c.q. niet ontvlambare oppervlakten gebruikt

worden.

mag niet aan zware mechanische belasting of sterke vervuiling worden

blootgesteld.

INSTANDHOUDING EN VERZORGING

Lichtbron

De lichtbron van deze lamp kan niet worden vervangen. Indien de lichtbron

moet worden vervangen (bijv. aan het einde van de levensduur), dient de

complete lamp te worden vervangen.

Verzorging

De volgende door het milieu veroorzaakte invloeden kunnen ongewenste

uitwerkingen op het oppervlak van het product hebben:

zure regen en zure grond, hoog zoutgehalte in de lucht

strooizout, reinigingsmiddelen

Meststoffen vooral in bloemperken, andere scheikundige substanties

(bijvoorbeeld pesticide)

Het product moet d.m.v. geschikte maatregelen worden beschermd om

veranderingen van het oppervlak te vermijden.

Schakel eerst het complete product spanningsvrij en laat het afkoelen, voor

u schoonmaak- of onderhoudswerkzaamheden aan het product uitvoert.

Product slechts met een bevochtigd en zacht doekje zonder pluisjes

schoonmaken. Ook a.u.b letten op eventueel bijgevoegde onderhoud- en

schoonmaakaanwijzingen.

OPSLAG EN AFVALVERWERKING

Opslag

Het product moet droog en beschermd tegen vervuiling en mechanische

belasting worden opgeslagen.

Na een vochtige of vervuilde opslag mag het product pas na een

statustest door een erkend elektricien gebruikt worden.

Afvalverwijdering (Europese Unie)

Het product niet via het huishoudelijk afval weggooien! Producten met dit

symbool dienen in overeenstemming met richtlijn (WEEE, 2012/19) via

elektrische en elektronische apparatuur bij de plaatselijke inzamelpunten voor

elektrisch afval te worden verwijderd!

MONTAGE

(slechts door een erkend electricien!)

Stroomvoorziening / aansluitingsleiding spanningsvrij schakelen voordat

enig werk uit wordt gevoerd!

Slechts delen gebruiken die met het product meegeleverd worden of

definitief als toebehoren worden beschreven!

Controleren of er losse onderdelen in het product zijn. Indien dit het geval is

en deze onderdelen niet expliciet zijn beschreven, mag het product niet worden

geïnstalleerd of gebruikt.

Het bijgaande bevestigingsmateriaal slechts gebruiken als het geschikt is

voor de montageondergrond. Indien dit niet get geval is, bevesti-gingsmateriaal

gebruiken dat geschikt is voor de montagondergrond.

Uitpakken

Product voorzichtig uit de verpakking nemen en transportbescherming

verwijderen.

Voordat het verpakkingsmateriaal wordt weggegooid, gelieve te controleren of

alle onderdelen van het product voltallig zijn.

Montageplaats

Het product is slechts geschikt voor inbouw in de grond.

LED reageren gevoelig op hoge temperaturen! Voor het inzetten op de

temperatuur letten die in de bedrijfsruimte wordt verwacht.

Let erop dat voor het garanderen van de soort bescherming IP65/IP67 de

aansluitingen adequaat moeten worden uitgevoerd.

IP65: Bescherming tegen het indringen van stof - Bescherming tegen

straalwater uit alle richtingen.

IP67: Bescherming tegen het indringen van stof - Bescherming tegen het

indringen van water bij tijdelijke onderdompeling.

Bij buiteninstallaties moeten de installatievoorschriften voor dit bereik

worden nagekomen.

Product niet eigenhandig met silicone of ander dichtingmateriaal

afdichten.

Verwijzingen vóór de montage

Het smeervet aan de schroeven en schroefgaten niet verwijderen! Door het

vet wordt een anodische corrosie (elektrolyse) onmogelijk gemaakt. Na

iedere keer dat u de lamp opent moeten de schroefverbindingen opnieuw

van smeervet worden voorzien.

Installeer de lamp met droog weer.

Afzonderlijke stappen in de montage (voor montage geheel doorlezen)

Maakt u nu de inbouwopening aan de montageplaats in orde, indien dat

nog niet gebeurd zou zijn. In het buitenbereik voorziet u de inbouwopening

die zich onder de lasdoos bevindt van een grindvulling van 20 cm diepte

om de vorming van opgestuwd water te vermijden. Deze maatregel dient

voor bescherming tegen corrosie.

Monteer de lamp zoals in de afbeelding wordt getoond.

Elektrische aansluiting

Richt u de aansluting op volgens het schema in afbeelding 1.

a: Lamp e: Ledige buis

b: Lasdoos f: Gietharsmof of waterdichte

klemeenheid

c: Aansluitingsleiding van de

lamp

g: Stroomtoevoerleiding

d: Krimpmof h: Drainage

Bereid de stroomvoorziening voor. Gebruik slechts een geschikt

netdeel, uitgangsspanning 12V/DC constant (b.v. SLV art.nr. 470507)

of 24V/DC constant (b.v. SLV art.nr. 470502).

Verbind de plus- en de minpool van het netdeel met de

overeenkomstige polen aan de lamp.

Alle aansluitingen moeten volgens de regels tegen het binnendringen

van vochtig- en vuiligheid worden beschermd!

Gelieve onberispelijke functie en veilig houvast van de lamp te

verifiëren!

artnr. 233500 / 233510 © 18.08.2017 SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0

Behoudens technische wijzigingen.

DANSK

INSTRUKTIONSVEJLEDNING FOR

NEDGRAVNINGSLAMPE

233500 / 233510

Læs denne korte vejledning omhyggeligt igennem og opbevar den let

tilgængeligt til senere anvendelse!

SIKKERHEDSHENVISNINGER

Tilsidesættelse af sikkerhedshenvisningerne kan føre til livs-,

forbrændings- og brandfare!

Kun en anerkendt elektromontør må gennemføre installations-, montage-

og tilsluttningsarbejder.

Forbindelsestype Y: Hvis beskadiget må den yderste fleksible ledning på

denne lampe kun udskiftes af producenten eller en kvalificeret elektriker.

Undgå at se ind i lyskilden.

Produktet må ikke forandres eller modificeres.

Hænge og befæstig ikke noget på produktet, særlig ingen dekorationer.

Dæk ikke produktet af. Gør ikke indgreb i luftcirkulationen.

Lyset må drives kun med et intakt beskyttelseglas.

Ifald af fejl, produktet må ikke berøres. Afbryd produktet på ekstern

kontakten eller ved frislutte af ledningen på sikringen!

Der er et fejl fald, hvis:

der er synlige beskadigelser.

produktet ikke funktioner upåklagelig (f.eks. flagre).

det ryger, damper, eller ved hørlige knirkstøjer.

brandlugte opstår.

du mærker overvarmning (f.eks. hvis det skifter farve, også på

tilgrænsende flader).

Driv produktet ikke før istandsættlelsen og prøvning udelukkende

gennem en anerkendt elektromontør!

Produktet er ikke beregnet til betjening af børn. Sørg for, at børn ikke tager

skade ved produktet, f.eks. ved forbrænding på varme overflader eller ved

elektrisk stød.

Videre sikkerhedshenvisninger er kendetegnet med dette symbol: .

ANVENDELSE IFØLGE BESTEMMELSEN

Dette produkt er kun til belysningsformål og må:

må kun anvendes med egnet netadapter, udgangsspænding.: 12V/DC

(f.eks. SLV art.-nr. 470507) eller 24V/DC (f.eks. SLV art.-nr. 470502).

kun tilsluttes iht. kapslingsklasse III (tre).

kun tages i drift fast monteret på en stabil, jævn og vippefast

undergrund.

kun tages i drift på normale hhv. ikke antændelige overflader.

ikke udsættes for mekanisk belastning eller stærk tilsmudsning.

VEDLIGEHOLDELSE OG PLEJE

Lyskilde

Denne lampes lyskilde kan ikke erstattes. Såfremt lyskilden skal erstattes

(f.eks. i slutningen af dens levetid), så skal den komplette lampe erstattes.

Pleje

De følgende miljømæssig betinget indflydelser kan føre til uønsket virkninger

på overfladen af produktet:

syre regn og jord, højt saltindhold i luften

strøsal, rengøringsmiddel

Gødning særlig i blomsterbede, andre kemiske substanser (f.eks.

pesticid)

Beskyt produktet formedelst egnede foranstaltninger for at undgå

ændringer af overfladen.

Kobl først hele produktet spændingsfri og lad det køle ned før du foretager

rengørings- eller vedligeholdelsesforanstaltninger på produktet.

For at rense produktet, brug en let fugt, blød og trævlefri klud. Ta hensyn til

eventuel vedlagte henvisninger for vedligeholdelse og rengøring.

OPBEVARING OG BORTSKAFFELSE

Lagring

Produktet må lagres tør, beskyttet for forureniger og mekaniske

belastninger.

Efter en fugtig eller beskidt opbevaring må produktet først tages i brug

efter en tilstandskontrol foretaget af en autoriseret elektriker.

Henvisning om bortskafning (EU)

Produktet må ikke bortskaffes sammen med husholdningsaffaldet! Produkter

med dette symbol skal i henhold til direktivet (WEEE, 2012/19) om affald af

elektrisk og elektronisk udstyr bortskaffes via de lokale indsamlingssteder for

gamle el-apparater!

MONTAGE

(udelukkende af en autoriseret elektriker)

Før du gører noget arbejde, omkobler strømforsyningen og den

forbindende fører spændingsfri!

Brug kun denne dele som er blevet leveret sammen med produktet, eller

som er beskrevede entydig som tilbehør!

Prøv om der er løse deler i produktet. Hvis dette er tilfældet, og hvis

eksistens af disse dele ikke er blevet beskrevet eksplicit, så produktet må ikke

installeres eller sættes i funktionen.

Brug vedlagt fastgørelsematerialen kun hvis det er egnet for

montageundergrunden. If ikke, benytter fastgørelsematerialen som er egnet for

montageundergrunden.

Pakke Ud

Tag varen forsigtigt ud fra pakken og fjern hver transportbeskyttelse.

Før fjernelse af indpakningen, prøv om alle deler af produktet er blevet

taget ud.

Montageplads

Produktet er kun egnet for indbygning i gulvet.

LED reagerer følsomt på høje temperaturer! Før montagen, ta hensyn til

temperaturen som er at vente på driftsstedet.

Vær venligst opmærksom på, at, til opretholdelse af sikkerhedsformen

IP65/IP67, skal forbindelserne udføres i henhold til denne sikkerhedsform.

IP65: Beskyttelse mod indtrængning av støv - Beskyttelse mod strålevand fra

alle retninger.

IP67: Beskyttelse mod indtrængning av støv - Beskyttelse mod indtrængning

av vand, hvis genstanden bliver foreløbigt dykket ned.

Ved yderinstallationer ta hensyn til de gældende installationsforskrifter for

dette område.

Ikke tæt produktet yderligere egenhændigt med silikone eller andre

tætningsmidler.

Henvisninger før installationen

Ikke fjern smørefedtet på skuerne og skruehullerne! Fedtet forhindrer

anodiske korrosion (elektrolyse). Skrueforbindelser skal indsmøres

gentagen med smørfedt efter hver åbning af lyset.

Instal lyset ved tørt vejr.

Enkelt montage skridt (Læs helt igennem inden montering)

Hvis det er ikke allerede sket, forbered indbyggåbningen på

montagestedet. I yderområdet tilføj en mængde af grus af 20 cm dybde til

indbygåbningen, nedenfor indbyggpotten for at undgå samling af

opstemmet vand. Denne foranstaltning tjener til korrosionbeskyttelsen.

Monter lampe som vist i illustrationen.

Elektrisk forbindelse

Fremstil tilslutningen i overenstemmelse med skemaet i illustration 1.

a: Lampe e: Tomrør

b: Indbyggpott f: Støbeharpiksmuffe eller

vandtæt klemmeenhed

c: Lysets tilslutsledning g: El-forsyningsledning

d: Krympslange h: Dræning

Forbered el-forsyningen. Brug kun en egnet netdel,

udgangsspænding: 12V/DC konstant (f.eks. SLV art.-nr. 470507) eller

24V/DC konstant (f.eks. SLV art.-nr. 470502).

Forbind netdels plus -og minuspolen med de tilsvarende poler på

lampe.

Alle tilslutninger skal beskyttes ifølge reglementet imod

indtrængningen af fugtighed og smuds!

Kontroller lampens upåklagelige funktion og at den er sikker

fastgjordt!

art.-nr. 233500 / 233510 © 18.08.2017 SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0

Ret til tekniske ændringer forbeholdes.

JĘZYK POLSKI

INSTRUKCJA OBSŁUGI DLA

LAMPA DO MONTAŻU W ZIEMI

233500 / 233510

Krótkąinstrukcjęnależy dokładnie przeczytaći przechowywaćw

dostępnym miejscu dla późniejszego użytku!

WSKAZÓWKI BEZPIECZEŃSTWA

Nieprzestrzeganie wskazówek bezpieczeństwa może skutkować

zagrożeniem życia, urazem lub poparzeniem!

Prace instalacyjne i montażowe oraz prace przy elektrycznym łączu mogą

byćtylko wykonane przez fachowca.

Rodzaj połączenia Y: jeśli przewód łączący jest uszkodzony, powinien on

zostaćwymieniony tylko przez producenta lub wykwalifikowanego

elektryka.

Nie patrzećw źródło światła.

Produktu nie wolno zmieniaćani modyfikować.

Nic nie zawieszaći nie mocowaćna produkcie, w szczególności żadnych

artykułów dekoracyjnych.

Nie przykrywaćproduktu. Nie utrudniaćcyrkulacji powietrza.

Lampa może byćużywana tylko z nienaruszonąszklanąosłoną.

Urządzenia należy używaćtylko, gdy działa bez zastrzeżeń! W przypadku

awarii NIE wolno dotykaćurządzenia oraz nie wolno go dłużej użytkować.

Należy natychmiast wyłączyćurządzenie zewnętrznym wyłącznikiem lub

wyłączając przewód za pomocąbezpiecznika!

Usterka występuje, gdy

Wystąpiły widoczne uszkodzenia.

Urządzenie nie działa poprawnie (np. migotanie).

Urządzenie dymi się, wydobywa sięz niego para lub wydaje

słyszalne dźwięki zwarcia.

Czućswąd spalenizny

Można rozpoznaćprzegrzanie (np. zmiana koloru także na

sąsiadujących powierzchniach).

Urządzenie można ponownie używaćdopiero po naprawie i

sprawdzeniu, przeprowadzonych przez fachowca elektryka!

Produkt nie jest przeznaczony do użytkowania przez dzieci. Należy się

upewnić, czy dzieci nie doznająobrażeń, np. poprzez oparzenie się

gorącymi powierzchniami lub poprzez porażenie prądem.

Dalsze wskazówki sąoznaczone symbolem: .

UŻYWANIE ZGODNE Z PRZEZNACZENIEM

Urządzenie służy tylko jako oświetlenie i może:

używany wyłącznie z odpowiednim zasilaczem, napięcie wyjściowe 12

V/DC (np. SLV, nr art. 470507) albo 24V/DC (np. SLV, nr art. 470502).

byćpodłączane wyłącznie zgodnie z III (trzecią) klasąochrony.

byćzamontowane i używane na stabilnej, prostej i nie przechylającej się

powierzchni.

byćużywane na normalnych względnie na nie zapalających się

powierzchniach.

urządzenie nie może byćwystawiane na silne obciążenia mechaniczne i

silnym zabrudzeniom.

KONSERWACJA i CZYSZCZENIE

Żarówki

Źródła światła tej lampy nie można wymieniać. Jeśli trzeba wymienićźródło

światła (np. na koniec jego żywotności), to należy wymienićkompletnąlampę.

Czyszczenie

Poniższe wpływy z otoczenia mogąmiećniepożądane działanie na

powierzchnięurządzenia:

kwaśny deszcz i kwaśna gleba, wysoka zawartość soli w powietrzu

rozsypywana sól, środki czyszczące

nawóz (w szczególności w rabatkach), inne substancje chemiczne (np.

środki ochrony roślin)

Aby uniknąc zmian powierzchni produktu chrońgo poprzez odpowiednie

działania.

Przed rozpoczęciem konserwacji lub czyszczenia urządzenia należy

odłączyćje od napięcia i poczekać, ażostygnie.

Urządzenie należy czyścićregularnie. Do jego czyszczenia należy używać

lekko nawilżonej, miękkiej szmatki nie pozostawiającej żadnych resztek.

Należy także przestrzegaćwskazówek dołączonych ewentualnie do szmatki.

PRZECHOWYWANIE I USUWANIE

Przechowywanie

Urządzenie musi byćprzechowywane w suchym miejscu, chronione przed

brudem i nie poddawane żadnym obciążeniom mechanicznym.

Podczas magazynowania w wilgotnych i zabrudzonym warunkach,

można produkt przeznaczyćdo użytku dopiero po sprawdzeniu jego stanu

przez fachowca.

Wskazówka dotycząca utylizacji (Unia Europejska)

Nie wolno wyrzucaćproduktu do śmieci domowych! Produkty oznakowane

tym symbolem należy utylizowaćzgodnie z wytycznymi (WEEE, 2012/19)

dotyczącymi starych urządzeńelektrycznych i elektronicznych w miejscowych

punktach gromadzenia odpadów elektrycznych!

MONTAŻ

(tylko przez fachowca elektryka!)

Przed rozpoczęciem jakichkolwiek czynności należy odłączyćurządzenie od

zasilania!

Można używaćwyłącznie akcesoriów dołączonych do urządzenia, bądź

jednoznacznie opisanych jako akcesoria!

Należy sprawdzić, czy w urządzeniu znajdująsięluźne elementy. W

przypadku zauważenia luźnych elementów, które nie zostały szczegółowo

opisane kategorycznie zabrania sięinstalacji, bądźużytkowania urządzenia.

Dołączony materiałmocujący można używaćtylko wtedy, gdy występuje

odpowiednie podłoże montażowe. Jeżeli występuje inne podłoże montażowe,

wtedy należy stosowaćmocowania odpowiednie dla tego podłoża.

Wypakowywanie

Ostrożnie wyjmij urządzenie z opakowania i usuńwszelkie zabezpieczenia

transportowe.

Przed utylizacjąopakowania sprawdź, czy wyjąłeśwszystkie części

urządzenia.

Miejsce montażu

Urządzenia przeznaczone wyłącznie do montażu w ziemi.

Diody LED reagująwrażliwie na wysokie temperatury! Przed

wbudowaniem, należy zwrócićuwagęna temperaturę, która może pojawić

sięw miejscu pracy produktu.

Przestrzegać, żeby zachowaćrodzaj zabezpieczenia IP65/IP67,

połączenia muszązostaćodpowiednio wykonane do tego zabezpieczenia.

IP65: Całkowita ochrona przed kurzem - Ochrona przed strumieniami wody ze

wszystkich kierunków.

IP67: Całkowita ochrona przed kurzem - Ochrona przed efektami

chwilowego zanurzenia w wodzie.

Prosimy przestrzegaćostatecznej instrukcji montażu urządzenia na

zewnątrz.

Nie uszczelniaj na własnąrękędodatkowo urządzenia (np. silikonem lub

innymi substancjami uszczelniającymi).

Wskazówki przed instalacją

Nie usuwaj saru znajdującego sięna śrubach i w otworach na śruby! Smar

spowalnia korozjęanodową(elektrolizę). Po każdym otwarciu lampy

należy zawsze ponownie nasmarowaćwszystkie połączenia śrubowe.

Lampęmożna instalowaćtylko przy pogodzie bez opadów.

Montaż(przed montażem dokładnie przeczytać)

Jeżeli w miejscu montażu nie przygotowano jeszcze otworu montażowego,

przygotuj go. Na obszarze zewnętrznym otworu (poniżej pojemnika) wysyp

żwir na głębokość ok. 20cm. W ten sposób unikniesz zatrzymywania się

wody. Ta czynność ma na celu ochronęurządzenia przed korozją.

Lampęnależy zamontowaćzgodnie z rysunkiem.

Przyłączenie elektryczne

Wykonaj połączenia zgodnie ze schematem na il. 1.

a: Lampa e: Rura próżna

b: Pojemnik montażowy f: Muflaz żywicy lanej

c: Przewód łączący oprawę

oświetleniową

g: Przewód prądu

d: Wąż skurczowy h: Drenaż

Przygotuj zasilanie prądem. Używaj wyłącznie odpowiedniego

zasilacza o stałym napięciu wyjściowym: 12V/DC (np. SLV nr art.

470507) albo 24V/DC (np. SLV nr art. 470502).

Połącz biegun dodatni i ujemny z odpowiednimi biegunami lampy.

Wszystkie łącza należy dokładnie chronićprzed wilgociąi brudem!

Należy sprawdzićprawidłowe działanie i bezpieczne mocowanie

żarówki!

Nr art. 233500 / 233510 © 18.08.2017 SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0.

Zmiany techniczne zastrzeżone.

РУССКИЙ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СВЕТИЛЬНИК ДЛЯ МОНТАЖА ВПОЛУ

233500 / 233510

Внимательно прочитайте это краткое руководство исохраните его

для последующего применения!

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

При несоблюдении указаний по безопасности может возникнуть

угроза жизни, риск ожога ипожара!

Установка, монтаж иэлектрическое подключение может проводиться

только квалифицированными электротехниками.

Тип подключения Y: при повреждении соединительного провода, он

может быть заменен только производителем или квалифицированным

специалистом-электриком.

Не смотреть напрямую на источник света.

Продукт не подлежит изменениям или модификациям.

Не вешайте ине закрепляйте на светильнике никаких посторонних

предметов, особенно декоративных изделий.

Не накрывайте светильник. Не препятствуйте циркуляции воздуха.

Эксплуатация светильника допускается только снеповрежденным

защитным стеклом.

Используйте изделие только втом случае, если оно функционирует

безупречно! При возникновении неисправности НЕЛЬЗЯ прикасаться к

изделию ипродолжать его использовать. Немедленно выключите

изделие при помощи внешнего выключателя или отключите его от

сети при помощи предохранителя!

Неисправность имеет место, если

возникают видимые повреждения.

изделие функционирует небезупречно (например, мерцание).

появился дым, пар или слышимый треск.

появился запах гари.

можно судить оперегреве (например, изменения цвета, также на

смежных поверхностях).

Используйте изделие повторно только после ремонта ипроверки,

которую может выполнять только аттестованный электрик!

Изделие не предназначено для использования детьми. Следите за

тем, чтобы дети не получили травм от продукта, например,

вследствие ожогов, полученных от горячей поверхности или удара

током.

Остальные указания по безопасности обозначены знаком: .

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

Данное изделие предназначено только для освещения, кроме того:

изделие может использоваться только ссоответствующим блоком

питания, выходное напряжение: 12 В/постоянный ток (например, SLV,

арт. №470507) или 24 В/постоянный ток (например, SLV, арт. №

470502).

изделие может подключаться только всоответствии склассом

защиты III (три).

изделие может использоваться только вжестко зафиксированном

положении на прочной, ровной иустойчивой основе.

изделие может эксплуатироваться только на нормальных или

невоспламеняющихся поверхностях.

изделие не должно подвергаться сильным механическим нагрузкам

или сильному загрязнению.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ИУХОД

Источник света

Источник света данного светильника не подлежит замене. Если источник

света должен быть заменен (например, по окончании эксплуатационного

срока), необходимо заменить весь светильник.

Уход

Следующие условия окружающей среды могут нежелательным образом

влиять на поверхность изделия:

Кислотный дождь икислая почва, Высокое содержание солей в

воздухе

Соль для посыпки дорог, Средства для очистки

Удобрения, вчастности, на цветочных клумбах, Другие химические

вещества (например, пестициды)

Защитите изделие посредством подходящих мер, чтобы

предотвратить изменения поверхности.

Перед очисткой или уходом за изделием сначала отключите питание и

дайте изделию остыть.

Очистка: регулярно чистите изделие - только слегка влажной имягкой

тряпкой без ворса. Соблюдайте соответствующие указания.

ХРАНЕНИЕ ИУТИЛИЗАЦИЯ

Хранение

изделие должно храниться всухом месте идолжно быть защищено от

загрязнения ивоздействия механических нагрузок.

После хранения вусловиях сповышенной влажностью или

загрязнением изделие может использоваться только после проверки

его рабочего состояния аттестованным электриком.

Указание по утилизации (Европейский Союз)

Не утилизировать прибор вместе сбытовыми отходами!

Продукты с

подобным обозначением всоотв. сПоложением (WEEE, 2012/19) по

утилизации старых электрических иэлектронных приборов необходимо

утилизировать через специальные пункты сбора старых

электроприборов!

МОНТАЖ

(должно выполняться только аттестованным электриком)

Перед выполнением любых работ обесточьте систему электропитания!

Используйте только те комплектующие, которые поставлены в

комплекте сизделием или определенно описаны как комплектующие. В

противном случае безопасная работа не гарантируется.

Проверьте, нет ли визделии незакрепленных деталей. Если таковые

имеются ивэтом отношении отсутствуют четкие указания, изделие нельзя

устанавливать или вводить вэксплуатацию.

Используйте поставляемый вкомплекте крепежный материал только в

том случае, если он подходит для основания, на котором монтируется

изделие. Если материал не подходит, используйте только тот крепежный

материал, который подходит для соответствующего основания для

монтажа.

Извлечение из упаковки

Осторожно извлеките изделие из упаковки иудалите все средства для

защиты во время транспортировки.

Перед утилизацией упаковки проверьте, не осталось ли вней

компонентов изделия.

Место монтажа

Изделие предназначено только для монтажа впол.

Светодиоды чувствительно реагируют на высокие температуры!

Перед встраиванием учитывайте ожидаемую температуру на месте

эксплуатации.

Обращаем Ваше внимание на то, что для выполнения типа защиты

65 / типа защиты 67 все подключения должны быть произведены в

соответствии сэтим типом защиты.

IP65: защита от проникновения пыли - защита от водяных струй,

падающих под любым углом.

IP67: защита от проникновения пыли - защита от проникновения воды

при временном погружении под воду.

Соблюдайте действующие предписания для наружного монтажа.

Не уплотняйте изделие самостоятельно силиконом или другими

герметика.

Указания, обязательные ксоблюдению перед установкой

НЕ УДАЛЯЙТЕ КОНСИСТЕНТНУЮ СМАЗКУ НА ВИНТАХ И

ОТВЕРСТИЯХ ПОД ВИНТЫ! Смазка замедляет анодную коррозию

(электролиз). После каждого открытия светильника винтовые

соединения необходимо заново смазать консистентной смазкой.

Устанавливайте светильник при сухой погоде.

Монтаж (Перед монтажем полностью прочитать инструкцию)

Подготовьте отверстие для монтажа на месте монтажа, если таковое

отсутствует. При установке изделия вне помещения насыпьте в

отверстие для монтажа под корпус для установки 20 см гравия, чтобы

предотвратить скопление застойной воды. Эта мера служит для

защиты от коррозии.

Монтируйте светильник, как показано на рисунке.

Электрическое подключение

Подключите устройство всоответствии со схемой на Рис. 1.

a: Светильник e: защитная труба

b: Корпус для установки f: муфта из литьевой смолы

или водонепроницаемое

зажимное устройство

c: Соединительная линия

светильника

g: линия подачи тока

d: термоусадочный шланг h: дренаж

Подготовьте систему электропитания. Используйте только

подходящий блок питания, выходное постоянное напряжение: 12

В/постоянный ток (например, SLV, арт. №470507) или 24

В/постоянный ток (например, SLV, арт. №470502).

Соедините положительный иотрицательный полюса блока

питания ссоответствующими полюсами светильника.

Все подключения должны быть должным образом защищены от

попадания влаги игрязи.

Проверьте, безупречно ли функционирует светильник и

надежно ли он закреплен!

Даймлерштр. 21-23, 52531 Юбах-Паленберг, Германия,

тел. +49 (0)2451 4833-0

Сохраняется право на внесение технических изменений.

Импортёр ООО «Марбел»:

190005, г. Санкт-Петербург,

Митрофаньевское шоссе корп, 2 . 2

./Тел факс +7 (812) 644-6789

www.marbel.ru

SVENSKA

BRUKSANVISNING FÖR

GOLVLAMPA/MARKLAMPA FÖR INFÄLLD

MONTERING

233500 / 233510

Läs igenom dessa korta anvisningarna noga och spara dem för senare

användning!

SÄKERHETSANVISNINGAR

Om säkerhetsanvisningarna ej beaktas finns risk för livsfara,

brännskada och brand!

Installations-, monteringsarbeten och arbeten på den elektriska

anslutningen får endast utföras av auktoriserad elektriker.

Anslutningstyp Y: Skulle anslutningskabeln vara skadad får denna endast

bytas ut av tillverkaren eller av en auktoriserad elektriker.

Titta inte in i ljuskällan.

Produkten får ej ändras eller modifieras.

Häng eller fäst ingenting på produkten, i synnerhet ingen dekoration.

Täck inte för produkten. Förhindra inte luftcirkulationen.

Lampan får endast användas med intakt skyddsglas.

Vid fel får produkten INTE vidröras eller användas längre. Stäng genast av

produkten med en extern brytare eller genom att bryta strömmen vid

säkringen! Användning av felaktig produkt kan innebära livsfara genom

elektrisk stöt!

Ett fel har uppstått när

produkten har synliga skador.

produkten inte fungerar felfritt (t ex flackande ljus).

produkten ryker, ångar eller det hörs knastrande ljud.

brandrök uppstår.

en överhettning kan ses (t ex missfärgning, även på intilliggande

ytor).

Använd endast produkten igen efter att den har blivit reparerad och

kontrollerad av en auktoriserad elektriker!

Produkten är ej avsedd att användas av barn. Säkerställ att barn inte kan

skada sig på produkten t ex genom att bränna sig på varma ytor eller

genom elektriska stötar.

Ytterligare säkerhetsanvisningar indikeras av denna symbolen: .

ÄNDAMÅLSENLIG ANVÄNDING

Denna produkt är avsedd för belysingsändamål och får:

endast användas med en lämplig nätdel, utspänning.: 12V/DC (t.ex. SLV

art. nr. 470507) eller 24V/DC (t.ex. art. nr. 470502).

endast anslutas i enighet med skyddsklass III (trei) .

endast användas fast monterat på ett stabilt, jämnt underlag där den inte

kan välta.

endast användas på normala/ej brännbara ytor.

ej utsättas för stark mekanisk belastning eller stark nedsmutsning.

UNDERHÅLL OCH SKÖTSEL

Ljuskälla

Denna lampas ljuskälla kan inte bytas ut. Om ljuskällan behöver bytas ut (t.ex.

efter utgång av dess livslängd), måste hela lampan bytas ut.

Skötsel

Följande miljöpåverkan kan ha oönskad verkan på produktens ytor:

surt regn och mark, hög salthalt i luften

rengöringsmedel, gödsel i synnerhet i blomrabatter

strösalt, andra kemiska substanser (t ex växtskyddsmedel)

Skydda produkten genom lämpliga åtgärder för att undvika ytförändringar.

Stäng först av strömmen till hela produkten och låt den svalna innan du

rengör eller gör underhållsarbeten på produkten.

Rengör produkten regelbundet - endast med en lätt fuktad, mjuk och luddfri

duk. Beakta eventuellt medföljande anvisningar.

FÖRVARING OCH SOPHANTERING

Förvaring

Produkten måste förvaras torrt och skyddad mot smuts och mekanisk

belastning.

Om produkten har varit förvarad på en fuktig eller smutsig plats får den

endast tas i bruk igen efter att ha blivit kontrollerad av en auktoriserad

elektriker.

Anvisningar för sophantering (Europeiska Unionen)

Produkten får ej kastas i hushållssoporna! Produkter som är märkta med

denna symbolen ska kastas i enlighet med riktlinjerna (WEEE, 2012/19) för

elektriska och elektroniska apparater på de lokala uppsamlingsställena för el-

och elektronikskrot.

MONTERING

(får endast utföras av auktoriserad elektriker)

Koppla bort strömförsörjningen och se till att ledningen är spänningsfri innan

du börjar arbeta!

Använd endast tillbehör som följde med i leveransen eller som klart beskrivs

som tillbehör!

Kontrollera om det finns lösa delar i produkten. Skulle så vara fallet och det

inte klart anges att sådana delar ingår, får produkten ej installeras eller tas i bruk.

Använd det medföljande monteringsmaterialet bara om det lämpar sig för

montering på det aktuella underlaget. Om detta ej är fallet ska

monteringsmaterial användas som är avsett för underlaget.

Uppackning

Ta försiktigt ut produkten ur förpackningen och ta bort alla transportskydd.

Kontrollera innan du kastar förpackningsmaterialet att alla produktens delar är

urtagna.

Monteringsplats

Produkten är endast avsedd för infälld golv- och markmontering.

LED är känsliga för höga temperaturer! Ta med temperaturen som är att

vänta på monteringsplatsen före monteringen.

Beakta att anslutningarna måste utföras i enlighet med kapslingsklassen

IP65/IP67 för att apparaten ska behålla denna kapslingsklass.

IP65: Skydd mot inträngande damm - Spolskydd ifrån alla riktningar.

IP67: Skydd mot inträngande damm - Skydd mot vattenintrång vid kortvarig

nedsänkning.

Beakta gällande föreskrifter för installation utomhus.

Täta inte produkten extra med silikon eller andra tätningsmedel på egen

hand.

Anvisningar före installation

Ta inte bort smörjfettet på skruvarna och skruvblocken! Fettet förhindrar

anodisk korrosion (elektrolys). Varje gång lampan varit öppen måste

skruvkopplingarna smörjas in igen.

Installera lampan vid torrt väder.

Montering (läs igenom helt före montering)

Förbered ett hål för infällningen om det inte redan gjorts. Vid

utomhusmontering ska hälet för monteringen förses med ett 20 cm djupt

grusskikt under infällnadsburken för att undvika vattensamling. Denna

åtgärd är till för att skydda mot korrosion.

Montera lampan som bilden visar.

Elektrisk anslutning

Gör kopplingen enligt schemat på bild 1.

a: Lampa e: Kabelrör

b: Infällnadsburk f: Gjuthartsmufff eller vattentät

klämma

c: Lampans anslutningskabel g: Elkabel

d: Krympslang h: Dränering

Förbered strömförsörjningen. Använd endast ett passande

nätaggregat, utgångsspänning: 12V/DC konstant (t ex SLV Art.-nr

470507) eller 24V/DC konstant (t ex SLV Art.-nr 470502).

Koppla ihop nätaggregatets plus- resp. minuspoler med de

motsvarande polerna på lampan.

Alla anslutningar måste skyddas ordentligt mot inträngande fukt och

smuts!

Kontrollera att lampan fungerar felfritt och att den sitter säkert!

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0.

Tekniska ändringar kan förekomma.

TÜRKÇE

ZEMIN ALTI LAMBA

IÇIN KULLANMA KILAVUZU

233500 / 233510

Bu kısa talimatıdikkatle okuyun ve daha sonraki kullanım için kolay

ulaşılabilir bir yerde saklayın!

GÜVENLİK UYARILARI

Güvenlik uyarılarının dikkate alınmaması, hayati tehlikeye, yanma ve

yangın tehlikesine yol açabilir!

Kurulum ve montaj işlerini ve elektrik bağlantısında yapılacak işleri sadece

yetkili elektrik teknisyeni gerçekleştirebilir.

Y bağlantıtipi: Bağlantıkablosu zarar görmüşse sadece üretici ya da

kalifiye elektrik teknisyeni tarafından değiştirilebilir.

Işık kaynağına bakılmamalıdır.

Ürün değiştirilemez ve modifiye edilemez.

Ürüne herhangi bir nesne asmayın ve tutturmayın, özellikle dekorasyon

eşyası.

Ürünün üzerini örtmeyin. Hava sirkülasyonunu kesmeyin.

Lamba sadece sağlam koruma camıile çalıştırılabilir.

Arıza oluşmasıdurumunda ürünü KULLANAMAZ ve DOKUNAMAZSINIZ.

Ürünü harici ışık şalteri ya da sigortadan elektriği keserek kapatın! Arıza

durumunda temas etmekte ve çalıştırmaya devam edilmesinde elektrik

çarpmasından dolayıhayati tehlike, yanma ve yangın çıkma tehlikesi

vardır!

Aşağıdakiler gerçekleştiğinde hata durumu oluşur

Gözle görülür hasarlar oluşursa.

Ürün sorunsuz çalışmazsa (örneğin titreyerek yanma).

Duman çıkıyorsa, kaynama ya da duyulabilir çıtırtılar varsa.

Yanık kokusu geliyorsa.

Isınma izleri görülebiliyorsa (örneğin renk değişimi, çevresi dahil).

Ürünü tekrar tamir edildikten ve sadece yetkili bir elektrik teknisyeni

tarafından kontrol edildikten sonra kullanın!

Ürün çocukların kullanımına uygun değildir. Çocukların üründen zarar

görmemesini sağlayın, örneğin sıcak yüzeyler nedeniyle yanarak ya da

elektrik çarpması.

İlave güvenlik uyarılarıgösterilen sembol ile işaretlenmiştir: .

AMACINA UYGUN KULLANIM

Bu ürün sadece aydınlatma amacına hizmet eder ve sadece aşağıdaki

şartlarda kullanılır:

Sadece uygun bir adaptörle, çıkışvoltajı: 12V/DC (örneğin SLV Ürün-No.

470507) veya 24V/DC (örneğin SLV Ürün-No. 470502), çalıştırılabilir.

Sadece koruma sınıfıIII (üç) uygun olarak bağlanabilir.

Sağlam, düz ve devrilmeye mahal vermeyecek zeminde sabitlenerek

kullanılabilir.

Sadece normal, yani tutuşma tehlikesi olmayan alanların üzerinde

çalıştırılabilir.

Güçlü mekanik etkiler ve yoğun kirlilik etkisinde kalamaz.

TAMİR VE KORUYUCU BAKIM

Ampul

Bu lambanın ışık kaynağıdeğiştirilemez. Işık kaynağının değiştirilmesi

gerekiyorsa (örn. işletim ömrünün sona ermesinde), komple lamba

değiştirilmelidir.

Koruyucu bakim

Aşağıdaki doğal kaynaklıetkiler ürün yüzeyinde beklenmedik sonuçlar

doğurabilir:

Asitli yağmur ve toprak, havadaki yüksek tuz oranı

Temizlik maddeleri, gübre, özellikle çiçek bahçelerinde

Kışın tuz atılması, diğer kimyasal maddeler (örneğin bitki ilaçları)

Ürünü uygun önlemler alarak, yüzeyinde renk değişiklikleri oluşmamasıiçin

koruyun.

Başta tüm elektriği kesin ve üründe temizlik ya da bakım işlemlerine

başlamadan önce ürünün soğumasınıbekleyin.

Ürünü düzenli olarak hafif nemli, yumuşak ve toz bırakmayan bir bez ile silin.

Varsa birlikte gönderilen açıklamalarıdikkate alın.

SAKLAMA KOŞULLARI VE ATIK TASFİYESİ

Saklama koşulları

Ürün kuru yerde, kirlenmelerden ve mekanik yüklenmelerden korunarak

saklanmalıdır.

Nemli ve kirli saklama işleminden sonra, ürün ancak yetkili bir elektrik

teknisyeninin durum kontrolünden geçtikten sonra çalıştırılabilir.

Tasfiye açıklaması(Avrupa Birliği)

Ürünü ev çöpüyle birlikte atmayın! Bu sembolü taşıyan ürünler, elektroteknik

ve elektronik eski aletlerin yerel elektronik eski aletler toplama yerinde tasfiye

edilmesi (WEEE, 2012/19) yönetmeliğine bağlıdır.

MONTAJ

(sadece elektrik teknisyeni yetkilidir)

Herhangi bir işe başlamadan önce elektrik beslemesini ya da kablo

bağlantısınıkesin!

Sadece ürün ile birlikte gönderilen aksesuarlarıya da aksesuar olarak

tanımlanmışolanlarıkullanın!

Ürünün içinde gevşek parçaların olup olmadığınıkontrol edin. Varsa ve

böyle parçaların özellikle bulunduğu belirtilmiyorsa bu ürün kurulamaz ya da

işletime alınamaz.

Birlikte gönderilen montaj malzemesini sadece zemin elverişliyse kullanın.

Eğer değilse sadece zemin için elverişli montaj malzemesi kullanın.

Ambalajından çıkarma

Ürünü dikkatlice ambalajından çıkartın ve her türlü taşıma emniyetini sökün.

Ambalaj malzemesinin tasfiyesinden önce, ürünün tüm parçalarının içinden

alınmışolduğunu kontrol edin.

Montaj yeri

Ürün sadece zemin içine monte etmek için uygundur.

LED’ler yüksek ısılara karşıhassastır! Monte etmeden önce çalışma

ortamında oluşmasıbeklenen ısıyıdikkate alın.

IP65/IP67 koruma türünün muhafaza edilmesi için, ilgili bağlantılarının bu

koruma talimatına uygun olarak gerçekleştirilmesi gerektiğine dikkat edin.

IP65: Tozun nüfuz etmesine karşıkoruma - Her yönden gelen püskürtme

suyuna karşıkoruma.

IP67: Tozun nüfuz etmesine karşıkoruma - Kısa süreli daldırmada su

girmesine karşıkoruma.

Dışalan için geçerli olan kurulum talimatlarınıdikkate alın.

Ürünü kendiniz ayrıca silikon ya da diğer dolgu maddeleri ile izole

etmeyin.

Tesis işlemi öncesi için açıklamalar

Vida ve vida yuvalarındaki gresi yok etmeyin! Gres anodik korozyonu

(elektroliz) engeller. Lambanın her sökülmesinden sonra vida bağlantıları

yeniden gres ile yağlanmalıdır.

Lambayıkuru havada monte edin.

Montaj aşamaları(montajdan önce tamamınıokuyun)

Eğer önceden hazırlanmamışsa montaj yerinde montaj deliğini hazırlayın.

Su birikintisi oluşmasınıengellemek için dışarıda montaj deliğini montaj

kutusunun altına, 20 cm derinliğe sahip çakıl dökerek yerleştirin. Bu önlem

korozyon korumasıamaçlıdır.

Lambayıresimde gösterildiği gibi monte edin.

Elektrik bağlantısı

Bağlantıyıresim 1’de gösterildiği gibi oluşturun.

a: Lamba e: Boşboru

b: Montaj kutusu f: Döküm reçineli manşon ya da

su geçirmez klemens birimi

c: Lambanın bağlantıhattıg: Elektrik besleme hattı

d: Büzme hortum h: Drenaj

Elektrik beslemesini hazırlayın. Sadece uygun elektrik adaptörü

kullanın, çıkışgerilimi: sabit 12V/DC (örneğin SLV Ürün kodu

470507) veya sabit 24V/DC (örneğin SLV Ürün kodu 470502).

Elektrik adaptörünün artıve eksi kutuplarınılambadaki kutuplamaya

uygun olarak bağlayın.

Tüm bağlantılar nem ve kir girmesine karşıusulüne uygun olarak

korunmalıdır!

Lambanın sorunsuz çalışmasınıve sağlam duruyor olmasınıkontrol

edin!

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0.

Teknik değişiklik yapma hakkısaklıdır.

MAGYAR

KEZELÉSI ÚTMUTATÓ

PADLÓBA SÜLLYESZTETT LÁMPATEST

233500 / 233510

Kérjük, olvassa el figyelmesen a rövid használati utasítást, és őrizze

meg!

BIZTONSÁGI FIGYELMEZTETÉSEK

A biztonsági felhívások figyelmen kívül hagyása életveszélyhez, égéshez

vagy tűzhöz vezethetnek!

A termék beszerelését, hálózatra történőcsatlakoztatását bízza

szakemberre.

Y típus csatlakoztatása: Ha a külsőflexibilis kábelköteg megsérül, akkor

kizárólag a gyártó, vagy egy hozzáértőszakértőcserélheti ki.

Ne nézzen közvetlenül a fényforrásba.

Ne alakítsa át a terméket.

Ne függesszen vagy rögzítsen semmit a termékre, főleg dekorációt ne.

Ne fedje le a terméket - biztosítson szabad légáramlást.

A lámpatest csak teljesen ép védőüveggel üzemeltethető.

Meghibásodás esetén ne használja tovább a terméket! Áramtalanítsa azt a

külsőkapcsoló segítségével vagy a biztosíték lekapcsolásával.

Meghibásodás lép fel amennyiben:

látható sérülés jelenik meg a terméken

a termék nem megfelelően működik (pl. villog)

füst, gőz jelenik meg vagy pattogó hangot ad a termék

égett szag érezhető

túlmelegedés észlelhető, pl. a szomszédos felületek elszíneződnek

A terméket csak azután üzemeltesse, miután képzett villanyszerelő

átvizsgálta és karbantartotta azt!

A terméket gyermekek nem használhatják. Biztosítsa, hogy ne is

szenvedhessenek kárt, (pl. égési sérülések, áramütés).

A további biztonsági figyelmeztetéseket így jelöltük: .

HASZNÁLJA AZ UTASÍTÁSNAK MEGFELELŐEN

A termék csak világítási célokra alkalmas, ezért:

csak a megfelelő12V/DC (pl. modellszám: 470507) vagy 24V/DC (pl.

modellszám: 470502) stabilizát tápegységgel és/vagy vezérlőegységgel

működtethető!

a 3-as érintésvédelmi osztálynak megfelelően kell üzemeltetni.

a terméket csak sima, stabil és csúszásmentes felületen használjuk.

csak nem gyúlékony felületeken üzemeltethető.

ne tegye ki mechanikus terhelésnek vagy erős szennyeződésnek.

KARBANTARTÁS ÉS GONDOSKODÁS

Fényforrás

A lámpatest fényforrása nem cserélhető. Amyennyiben a fényforrás cserére

szorul (pl. élettartam végén), a teljes lámpatest cseréje szükséges.

Gondoskodás

Az alábbi környezeti hatások nem kívánt elváltozásokat okozhatnak a termék

felszínén:

savas esőés savanyú talaj, magas sótartalom a levegőben

tisztószerek, műtrágya, főleg virágágyásokban

útszóró só, más vegyszerek (pl. gyomirtók)

Védje a terméket a megfelelőmódon, hogy elkerülhesse a felület nem

kívánt változásait

Tisztítás előtt áramtalanítsa a terméket, és hagyja lehűlni.

Rendszeresen tisztítsa meg a terméket enyhén nedves, puha és nem

bolyhosodó anyaggal. Tekintse át a mellékelt tájékoztatót a további

karbantartási teendőkkel kapcsolatban.

TÁROLÁS ÉS HULLADÉKKEZELÉS

Tárolás

A terméket tiszta, száraz környezetben tárolja. Ügyeljen arra, hogy a

termék ne sérüljön mechanikusan a tárolás során.

A hulladék közt vagy hulladéktárolóban talált terméket csak azután

próbálja meg beüzemelni, ha annak állapotát egy megbízható

villanyszerelőelfogadhatónak találta.

Hulladékkezelés (Európai Unió)

A terméket ne a hagyományos háztartási hulladékkal együtt dobja ki! A fenti

jellel ellátott termékeket a WEEE, 2012/19 irányelv szerint az elektromos és

elektronikus termékek számára kihelyezett hulladékgyűjtőkbe tegye!

ÜZEMBE HELYEZÉS

(csak képzett villanyszerelővégezheti)

Áramtalanítsa a hálózatot, vagy húzza ki a hálózatból, mielőtt bármilyen

munkába belekezdene!

Csak olyan alkatrészeket használjon, amelyek a termékkel együtt

kaphatóak vagy kiegészítőként vannak feltüntetve!

Nézze át a terméket, nem lazultak-e meg esetleg bizonyos alkatrészek. Ha

a lámpatesten belül kilazult néhány alkatrész, és ezek nincsenek eléggé

meghúzva, előfordulhat, hogy a terméket nem lehet üzembe helyezni vagy

működtetni.

Csak abban az esetben használja a mellékelt rögzítőanyagot, amennyiben

az kompatibilis a beépítési felülettel. Ha ez az eset nem áll fenn, keressen a

felületnek megfelelőrögzítőt.

Kicsomagolás

Óvatosan vegye ki a terméket a csomagolásból, eltávolítva minden

biztonságos szállítást elősegítőanyagot.

Mielőtt kidobná a csomagolóanyagot, ellenőrizze, hogy a termékhez

tartozó összes alkatrészt kivette-e.

Beszerelés helye

A termék kizárólag padlóba süllyesztve építhetőbe.

A LED-ek érzékenyen reagálhatnak a magas hőmérsékletre. Mielőtt

üzembe helyezi a terméket, számoljon az üzemelés helyén felmerülő

hőmérséklettel.

Ügyeljen a termék IP védettségre, az IP osztály 65 / IP osztály 67

megőrzéséhez szükséges, hogy megfelelőIP osztályú csatlakozásokat

alkalmazzon.

IP65: Teljes mértékben védett por ellen - Kisnyomású vízsugár ellen védett

minden irányból.

IP67: Teljes mértékben védett por ellen - Vízbe merülés megengedett,

korlátozott ideig.

A tápvezetéket a kültéri beszerelési szabályoknak megfelelően készítsük

elő/szereljük be.

A termékhez ne használjon egyéb tömítőanyagokat.

Üzembe helyezés előtt

Ne távolítsa el a zsírt a csavarokról és menetekről, mert a zsír meggátolja

a korróziót (elektrolízis)! Zsírozza újra a csavarokat, valahányszor a

készüléket szétbontja és újra összerakja.

Csak akkor végezze el az üzembe helyezést, ha az időjárás száraz.

A szerelés lépései (olvassa végig figyelmesen!)

Készítse el a beépítési üreget, ha eddig még nem tette meg. A lámpa

kültéri elhelyezéséhez a beépítődoboz köré minimum 20 cm vastag

kavics/sóderágy készítése szükséges! Ez segíti a víz elfolyását, megvédve

ezzel a lámpatestet a korróziótól és a beázástól.

Az ábrán látható módon helyezze üzembe a lámpatestet.

Elektromos Csatlakozás

Csatlakoztassa a terméket úgy, ahogyan a vázlatos rajzon látja 1.

a: Lámpatest e: Vízzáró cső

b: Beépítődoboz f: Vízzáró csatlakozó

c: Tömszelencés bekötés g: Tápegység vezetéke

d: Zsugorcsőh: Vízelvezetés (Kavics ágy)

Készítse előa transzformátort. Csak a megfelelőtranszformátort

használja, amelynek kimeneti feszültsége 12V/DC (pl. SLV

modellszám: 470507) vagy 24V/DC (pl. SLV modellszám: 470502).

Csatlakoztassa a transzformátor pozitív és negatív pólusát a

lámpatest megfelelőpólusaihoz.

A csatlakozókat a lehetőlegjobban óvja és tömítse, kizárva ezzel a

víz és egyéb szennyeződések behatolását!

Ellenőrizze, hogy a termék megfelelően működik, és biztonságosan

rögzítve van!

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0

A technikai részletek termékenként változhatnak.

This manual suits for next models

Table of contents

Languages:

Popular Outdoor Light manuals by other brands

LIGMAN

LIGMAN LD-20023 installation manual

LIGMAN

LIGMAN GA-90251 installation manual

LUTEC

LUTEC SECURY'LIGHT VESTA ST1906-CAM manual

LIGMAN

LIGMAN BENTON 12 installation manual

HAMPTON BAY

HAMPTON BAY HDP00833 Use and care guide

Elan

Elan 83335 Assembly instructions

LIGMAN

LIGMAN AR-20992-LC installation manual

Iridium

Iridium AV-OL-310 quick start guide

HEPER

HEPER ZEROX M Hybrid Installation and maintenance instructions

RH NOVAK quick start guide

Addington Park

Addington Park 31796 quick start guide

Konyks

Konyks Antalya Easy E27 quick start

DT Light

DT Light e DePadova Assembly instructions

Made

Made FLPYEN004NAT-UK manual

Spaulding Lighting

Spaulding Lighting CIMARRON CL1 installation instructions

Faro Barcelona

Faro Barcelona OLAN 70269 quick start guide

DS Produkte

DS Produkte PSL0513 instructions

Heron Elite

Heron Elite SCANIMATION user manual

SLV DASAR 233500 User manual

Popular Outdoor Light manuals by other brands
