Slv 138981 User manual

SLV GmbH

BETRIEBSANLEITUNG

Kurzschlussfester Sicherheitstransformator

für das TENSEO Kleinspannungssystem

OPERATING MANUAL

Short-circuit proof safety isolating transformer for the

TENSEO wire system

MODE D´EMPLOI

Transformateur de sécurité protégé contre les courts-

circuits pour système basse tension TENSEO

INSTRUCCIONES DE SERVICIO

Transformador protegido contra corto-circuitos para el

sistema de baja tensión TENSEO

ISTRUZIONI DI FUNZIONAMENTO

Trasformatore di sicurezza resistente ai cortocircuiti per

tensostruttura a bassa tensione TENSEO

GEBRUIKSHANDLEIDING

Kortsluitingbestendige veiligheidstransformator voor het

TENSEO-kabelsysteem met extra lage spanning

INSTRUKTIONSVEJLEDNING

Kortslutningssikker transformer til TENSEO-

lavspændingssystem

INSTRUKCJA OBSŁUGI

Transformator z zabezpieczeniem zwarciowym

do niskonapięciowego systemu TENSEO.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Предохранительный трансформатор, ащищенный от

коротких амыканий, для ни ковольтной системы

TENSEO.

BRUKSANVISNING

Kortslutningsskyddad transformator

för TENSEO lågspänningssystem

KULLANIM KILAVUZU

TENSEO alçak gerilim sistemi

için kısa devre korumalı emniyet transformatörü

KEZELÉSI UTASÍTÁS

Rövidzárlat elleni védelem

TENSEO kisfeszültségűrendszerhez.

138980 / 138981 / 138982

138990 / 138991 / 138992

art.

no. 138980 / 138981 /

138982 / 138990 / 138991 / 13899

13.03.2017

23, 52531 Übach

Palenberg, Germany, el. +49 (0)2451 4833

echnische Änderungen

vorbehalten. echnical Details are subject to change. Les détails techniques sont sujet à des changements. Nos reservamos el derecho a modificaciones técnicas. Modifiche tecniche riservate.

Behoudens technische wijzigingen. Ret til tekniske ændringer forbeholdes. Zmiany techniczne zastrzeżone. Сохраняется право на внесение технических изменений. ekniska ändringar kan

förekomma. eknik değişiklik yapma hakkı saklıdır. A technikai részletek termékenként változhatnak. Made in China.

138980

Ø11,0 x 9,0 cm 1,60 kg

138981

138982

138990

Ø13,5 x 13,0 cm

3,05 kg

138991

138992

230V~

12V~

130°C

105VA

T1,6A

210VA

T3,15A

20mm

4 - 6

mm²

12V

Fuse:

138980...81...82: T1,6A

138990...91...92: T3,15A

DEUTSCH

BETRIEBSANLEITUNG

Kurzschlussfester Sicherheitstr nsform tor

für d s TENSEO Kleinsp nnungssystem

138980 / 138981 / 138982

138990 / 138991 / 138992

Lesen Sie diese kurze Anleitung sorgfältig und bewahren Sie diese für

späteren Gebrauch zugänglich auf!

SICHERHEITSHINWEISE

Nichtbeachtung der Sicherheitshinweise kann zu Lebens-,

Verbrennungs- und Brandgefahr führen!

•Installations-, Montagearbeiten und Arbeiten am elektrischen Anschluss

darf nur eine zugelassene Elektrofachkraft durchführen.

•Das Produkt darf nicht verändert oder modifiziert werden.

•Hängen und befestigen Sie nichts an dem Produkt, insbesondere keine

Dekoration.

•Decken Sie das Produkt nicht ab. Beeinträchtigen Sie nicht die

Luftzirkulation.

•Richten Sie Strahler nicht auf den Transformator.

•Damit Kondenswasserbildung im Gehäuse des Trafos nicht zu Schäden

führt, ist der Trafo, vor Inbetriebnahme, an die Raumtemperatur

anzupassen.

•Im Fehlerfall dürfen Sie das Produkt NICHT mehr berühren und weiter

betreiben. Schalten Sie das Produkt am externen Lichtschalter oder durch

Freischalten der Leitung an der Sicherung sofort aus! Bei Berührung und

weiterem Betrieb im Fehlerfall besteht Lebensgefahr durch elektrischen

Schlag, Verbrennungsgefahr oder Brandgefahr!

Ein Fehlerfall liegt vor, wenn

•sichtbare Beschädigungen auftreten.

•das Produkt nicht einwandfrei arbeitet (z.B. flackern).

•es qualmt, dampft, oder bei hörbaren Knistergeräuschen.

•Brandgerüche entstehen.

•eine Überhitzung zu erkennen ist (z.B. Verfärbungen, auch an

angrenzenden Flächen).

Betreiben Sie das Produkt erst wieder nach Instandsetzung und

Überprüfung ausschließlich durch eine zugelassene Elektrofachkraft!

•Das Produkt ist nicht für die Bedienung durch Kinder vorgesehen. Stellen

Sie sicher, dass Kinder an dem Produkt keinen Schaden nehmen, z.B.

durch Verbrennungen an heißen Oberflächen oder durch elektrischen

Schlag.

Weitere Sicherheitshinweise sind durch dieses Symbol gekennzeichnet:

FUNKTION DES TRANSFORMATORS

•Der Transformator ist ein kurzschlussfester Sicherheitstransformator und

transformiert die Netzspannung 230V zur Schutzkleinspannung 12V.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt dient nur Beleuchtungszwecken und darf:

•nur mit einer Spannung von 230V ~50Hz betrieben werden.

•nur entsprechend der Schutzklasse I (eins) angeschlossen werden.

•nur auf einem stabilen, ebenen und kippfesten Untergrund fest montiert

betrieben werden.

•nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.

•nur in trockenen, also nicht:

•in feuchten oder schmutzgefährdeten Räumen.

•im Bereich hoher Luftfeuchtigkeit betrieben werden.

•keinen starken mechanischen Beanspruchungen oder starker

Verschmutzung ausgesetzt werden.

BETRIEB

Hohe Ströme bei 12 Volt Anlagen! Um Brandgefahr zu vermeiden,

überprüfen Sie regelmäßig alle elektrischen Verbindungen auf festen Sitz.

•Der Trafo ist mit einem Thermoschalter ausgerüstet, der bei Überlast vom

Netz trennt. Nach Fehlerbeseitigung und längerer Netztrennung ist der Trafo

wieder betriebsbereit.

•An der Primärseite ist der Trafo mit einer Sicherung ausgestattet. Nach einer

Überlastung lässt sich die Sicherung austauschen. Kenndaten beachten!

WARTUNG UND PFLEGE

Pflege

Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es

abkühlen, bevor Sie Reinigungs- oder Pflegemaßnahmen an dem Produkt

vornehmen.

•Reinigen Sie das Produkt regelmäßig - nur mit einem leicht angefeuchteten,

weichen und fusselfreien Tuch. Beachten Sie eventuell beiliegende Hinweise.

LAGERUNG UND ENTSORGUNG

Lagerung

•Das Produkt muss trocken, vor Verschmutzungen und mechanischen

Belastungen geschützt, gelagert werden.

Nach einer feuchten oder verschmutzenden Lagerung darf das Produkt

erst nach einer Zustandsprüfung durch eine zugelassene Elektrofachkraft

betrieben werden.

Entsorgung (Europäische Union)

•Produkt nicht im Hausmüll entsorgen! Produkte mit diesem Symbol sind

entsprechend der Richtlinie(WEEE, 2012/19) über Elektro- und Elektronik-

Altgeräte über die örtlichen Sammelstellen für Elektro-Altgeräte zu entsorgen!

MONTAGE

(nur durch zugelassene Elektrofachkraft)

Vorbereiten der 12V Versorgungsspannung: Der Transformator sollte

mindestens zu 80% ausgelastet sein. Die gesamte Wattleistung der

angeschlossenen Leuchten darf die Leistung des Transformators nicht

überschreiten. Der Abstand zwischen Trafo und Leuchte sollte min. 20 cm

betragen.

Schalten Sie die Stromversorgung bzw. die Anschlussleitung spannungsfrei,

bevor Sie jegliche Arbeiten vornehmen!

Hohe Ströme bei 12 Volt Anlagen! Um Brandgefahr zu vermeiden, dürfen

nur wärmefeste Leitungen und hitzebeständige Klemmen verwendet werden.

Überprüfen Sie alle elektrischen Verbindungen auf festen Sitz.

Verwenden Sie nur Zubehörteile, die mit dem Produkt mitgeliefert sind oder

definitiv als Zubehör beschrieben werden!

Überprüfen Sie, ob sich im Produkt lose Teile befinden. Ist das der Fall, und

das Vorkommen solcher Teile nicht explizit beschrieben, darf das Produkt nicht

installiert oder in Betrieb genommen werden.

Verwenden Sie das beiliegende Montagematerial nur, wenn es für den

Montageuntergrund geeignet ist. Ist dies nicht der Fall, verwenden Sie nur für

den Montageuntergrund geeignetes Montagematerial.

Auspacken

•Nehmen Sie das Produkt vorsichtig aus der Verpackung und entfernen Sie

jeglichen Transportschutz.

•Überprüfen Sie vor Entsorgung des Verpackungsmaterials, ob alle

Bestandteile des Produkts entnommen sind.

Montageort

•Das Produkt ist nur für die Montage an der Wand und Decke geeignet.

Betreiben Sie das Produkt nur auf einem stabilen, ebenen, kippfesten

Untergrund.

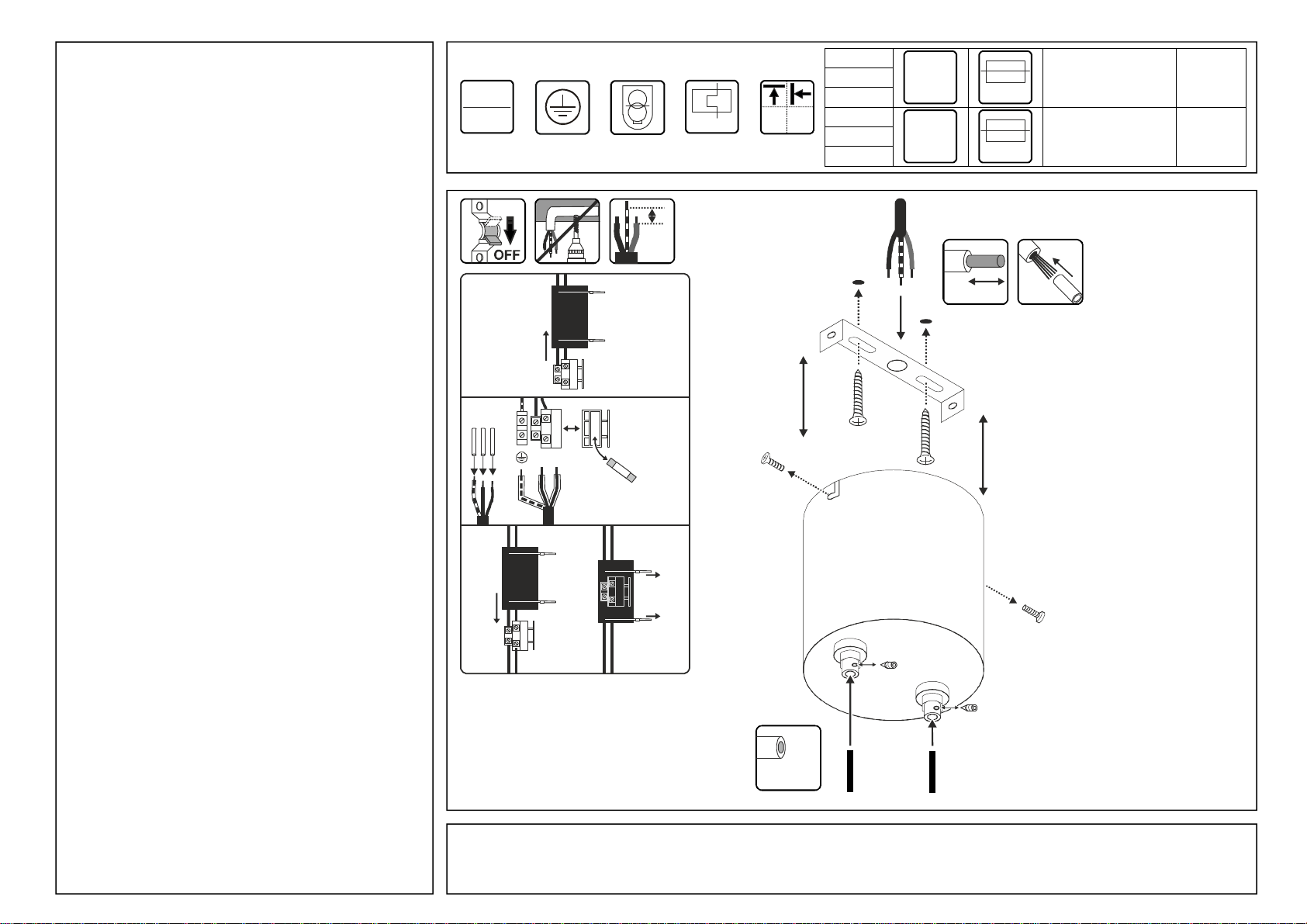

Montageschritte (vor Montage komplett lesen)

•Montieren Sie das Produkt, wie in der Abbildung dargestellt.

•Elektrischer Anschluss

•Entfernen Sie die Schutzhülle auf der Anschlussklemme.

•Das Produkt muss durch eine allpolige Trennung von der

Stromversorgung getrennt werden können.

•Versehen Sie die Aderenden der Anschlussleitung mit den

beiliegenden Schutzschläuchen.

•Zum elektrischen Anschluss verbinden Sie die schwarze oder braune

Ader (Außenleiter) der Anschlussleitung mit der Klemme L und die

blaue Ader (Neutralleiter) der Anschlussleitung mit der Klemme N.

Die grün-gelbe Ader (Schutzleiter) der Anschlussleitung muss mit der

Erdungsklemme des Produktes fest verbunden werden.

•Ziehen Sie die Schutzhülle wieder über die Klemme.

•Schließen Sie die Sekundärleitung an. Achten Sie auf einen sicheren

elektrischen Kontakt.

Überprüfen Sie die einwandfreie Funktion und den sicheren Halt der

Installation!

TECHNISCHE DATEN

138980/81/82 138990/91/92

Betriebsspannung: 230V~50Hz

Ausgangsspannung: 12V~50Hz

Schutzklasse: I

Leistung: 105VA 210VA

Ausgangsstrom: 8,75A 17,5A

Sicherung: 1 x T1,6A 1 x T3,15A

Umgebungstemperatur (ta): 60°C

Temperturschutz: 130°C

Leitungsquerschnitt Sekundärleitung: 4mm

- 6mm

Art.-Nr. 138980 / 138981 / 138982 / 138990 / 138991 / 138992 © 13.03.2017

SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0.

Technische Änderungen vorbehalten.

ENGLISH

OPERATING MANUAL

Short-circuit proof s fety isol ting tr nsformer

for the TENSEO wire system

138980 / 138981 / 138982

138990 / 138991 / 138992

Read this short manual carefully and keep it accessible for further

reference!

SAFETY MESSAGES

Disregard of the safety messages may lead to danger of life, burning or

fire!

•Installation, mounting or works on the electrical connection may only be

carried out by an approved electrician.

•The product may not be modified or converted.

•Do not hang or fasten anything on the product, especially no decoration.

•Do not cover the product - provide free air circulation.

•Do not direct the spots on the transformer.

•To prevent damages from condensed water the transformer needs to be

acclimatised to room temperature before operation.

•In case of a malfunction you may NOT touch the product or operate it

further. Disconnect the product from the power supply by an external

switch or by the fuse.

A malfunction exists when:

•visible damages appear.

•the product does not work properly (e.g. flickering).

•smoke, steam or crackling sounds appear.

•smell of burning is recognisable.

•an overheating is recognisable (e.g. by discolouration of adjacent

surfaces).

Operate the product only after maintenance and examination by an

approved electrician!

•This product is not intended to be used by children. Ensure that children do

not suffer any harm e.g. by burns from hot surfaces or by electrical shock.

Additional safety messages are indicated by this symbol: .

FUNCTION OF THE TRANSFORMER

•The transformer is a short-circuit proof safety isolating transformer and

transforms the mains voltage of 230V to extra low voltage of 12V.

USE AS DIRECTED

This product serves exclusively lighting purposes and may:

•only be used with a voltage of 230V ~50Hz.

•only be installed according to safety class I (one).

•only be operated when firmly mounted on a stable, even and tilt-fixed

surface.

•only be operated on normally or not flammable surfaces.

•only be used in dry condition,

•not in damp or dirt-endangered rooms.

•not in areas of high air humidity.

•not be exposed to strong mechanical loads or to strong contamination.

OPERATION

High currents with low-voltage installations! Check all electrical connections

once in a while for a secure fit.

•The transformer is equipped with a thermo switch, which disconnects the

mains. After eliminating the fault and a prolonged disconnection from the

mains the transformer is operable again.

•The transformer is equipped with a fuse on the primary side. The fuse is

exchangable after an overload. Note the specification of the fuse.

MAINTENANCE AND CARE

Care

Disconnect the product from the power supply and let it cool down, before

you clean the product.

•Clean the product on a regular basis using a slightly moistened, soft and fluff-

free cloth. Please also note additional supplied notes on maintanance and

care.

STORAGE AND DISPOSAL

Storage

•The product must be stored in a dry and clean environment. Do not strain

the product mechanically during storage.

After a damp or soiling storage the product may only be installed after

checking its condition by an approved electrician.

Disposal (European Union)

•Do not dispose the product with the regular household waste! Products

marked with this sign must be disposed according to the directive (WEEE,

2012/19) on electrical and electronic devices at local collection points for such

devices!

INSTALLATION

(only by an approved electrician)

Preparing the low-voltage (12V) power supply: The transformer should be

used up to 80% of its capacity. The total watt power of the connected luminaires

must not exceed the power output of the transformer. The distance between

luminaires and transformer should be at least 20 cm.

Switch off the mains or respectively the connection lead before doing any

works!

High currents with low-voltage installations! Use only heat resistant wires

and clamps to avoid danger of fire. Check all electrical connections for a secure

fit.

Use only parts, which are supplied with the product or are described as

accessories!

Inspect the product for loose parts inside the housing. When there are loose

parts inside the housing and these are not explicitly described the product may

not be installed or operated.

Use the supplied fastening material only when it is suited for the installation

background. If this is not the case use only fastening material suiting the

installation background.

Unpacking

•Carefully take the product out of the packaging removing any transport

safeguards.

•Before disposal of the packaging material make sure that all components

of the product are removed.

Installation place

•The product is solely suited for installation on the wall and ceiling.

Operate the product only on an even, stable and tilt-fixed background.

Installation steps (read completely before installation)

•Assemble the product as shown in the figure.

•Electrical Connection

•Remove the protection sleeve from the connection clamp.

•The product must be able to be separated by an all pole separation

from the current supply.

•Equip the three wire ends with protective tubes.

•For electric connection attach the black or brown wire (live conductor)

of the connection lead with the clamp L and the blue wire (neutral

conductor) of the connection lead with the clamp N. The green-yellow

wire (protective conductor) of the connection lead has to be tightly

connected with the earth clamp of the product.

•Cover the connection clamp with the protection sleeve.

•Connect the secondary line to the transformer. Ensure a safe electrical

contact.

Check if the product functions properly and is securely fixed!

TECHNICAL DATA

138980/81/82 138990/91/92

Operating voltage: 230V~50Hz

Output voltage: 12V~50Hz

Safety class: I

Power range: 105VA 210VA

Output current: 8,75A 17,5A

Fuse: 1 x T1,6A 1 x T3,15A

Ambient temperature (ta): 60°C

Temperature protection: 130°C

Line cross section secondary wire: 4mm

art.-no. 138980 / 138981 / 138982 / 138990 / 138991 / 138992 © 13.03.2017

SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0

Technical Details are subject to change.

FRANÇAIS

MODE D´EMPLOI POUR TRANSFORMATEUR DE

SECURITE PROTEGE CONTRE LES COURTS-

CIRCUITS POUR SYSTEME BASSE TENSION

TENSEO

138980 / 138981 / 138982

138990 / 138991 / 138992

Veuillez lire soigneusement ce mode d'emploi et conservez-le pour une

relecture ultérieure !

CONSIGNES DE SÉCURITÉ

Le non-respect des indications de sécurité peuvent mener à un risque

pour la vie, à des brûlures et à un incendie !

•L’installation, le montage et les travaux de bronchement doivent être

effectués seulement par un personnel professionnellement qualifié et

agrée.

•Le produit ne peut être ni changé ou modifié.

•N’accrochez ni ne fixez rien au produit, surtout pas de décoration.

•Ne couvrez pas le produit. N’empêchez pas l’air de circuler.

•Ne dirigez pas les projecteurs sur le transformateur.

•Pour que la formation d’eau de condensation dans le boîtier du

transformateur n’endommage rien, il faut adapter le transformateur - avant

la mise en marche - à la température de la pièce.

•En cas de dysfonctionnement le produit ne doit pas être touché. Eteindre le

produit par l’interrupteur externe, ou bien déverrouiller la ligne au fusible!

Dans le cas d’un contact avec le produit et d’une poursuite de son

fonctionnement, malgré l’état de dysfonctionnement, persiste un danger

mortel par décharge électrique ou danger de brulures!

Une dysfonctionnement existe, si

•des endommagements apparentes surviennent.

•le produit ne fonctionne pas correctement (p. ex. clignoter)

•le produit dégage une fumée abondante ou fait un bruit de

pétillement.

•une odeur de brûlé se fait sentir.

•une surchauffe se fait remarquer (p. ex. changement de couleur,

aussi sur les surfaces voisines).

La mise en fonction de nouveau ne doit être effectuée qu’après une

réparation et vérification par un personnel qualifié et autorisé!

•Le produit n'est pas prévu pour une utilisation par des enfants. Assurez-

vous que les enfants ne peuvent être blessés par le produit, p.ex. par des

brûlures aux surfaces très chaudes ou par une décharge électrique.

Indications de sécurité complémentaires caractérisés par ce symbole:

FONCTION DU TRANSFORMATEUR

•Ce transformateur est protégé contre les courts-circuits et transforme la

tension secteur de 230V en très basse tension de sécurité de 12V.

A UTILISER COMME INDIQUÈ

Ce produit sert seulement aux fins d’éclairage et doit :

•être prévu pour une tension de 230V ~50Hz.

•uniquement être raccordé selon la classe de protection I (un).

•être monté sur un fond stable, lisse et non basculante.

•être mis en service sur une surface normale et non inflammable.

•être installé seulement dans des endroits secs, ainsi:

•pas dans des lieux menacés d’humidité et saleté.

•pas dans les régions à grande humidité.

•ne pas être exposé à des forces mécaniques fortes ou bien des saletés et

salissures.

OPÉRATION

Haut circuit chez les appareils de 12 Volts! Pour éviter le danger d’incendie,

contrôlez régulièrement tous les raccordements électriques.

•Le transformateur a un interrupteur thermo qui coupe l’électricité en cas de

surcharge. Après la résolution du problème et après une longue coupure, le

transformateur est de nouveau exploitable.

•Ce transformateur est équipé d'un fusible côté primaire. Après une

surcharge, on peut changer le fusible. Faites attention aux indications!

ENTRETIEN ET NETTOYAGE

Entretien

Mettez hors tension la totalité du produit et laissez-le refroidir, avant de

procéder à des mesures de nettoyage ou d'entretien au produit.

•Veillez nettoyez le produit uniquement avec un chiffon doux, légèrement

humidifié, et ne peluchant pas. Veuillez respecter S.V.P. les instructions de

nettoyage et d’entretien éventuellement ci-jointes.

STOCKAGE ET RETRAITEMENT

Stockage

•Le produit doit être stocké dans un lieu sec, à l’abrie de saleté, salissure et de

toute charge mécanique.

Après un entreposage dans un environnement humide ou sâle, il est

nécessaire de faire contrôler l'état par une personne qualifiée avant de le

remettre en marche.

Information de recyclage (Union européenne)

•Ne recyclez pas le produit avec les ordures ménagères ! Les produits qui

présentent ce symbole sont à recycler suivant la directive (WEEE, 2012/19)

relative aux déchets d'équipements électriques et électroniques, via des

points de collecte pour appareils électriques usagés !

INSTALLATION

(seulement par un électricien éprouvé!)

Préparation de la tension d’alimentation de 12V: La puissance totale en watts

des lampes branchées ne doit pas dépasser la puissance du transformateur. Le

transformateur doit être utilisé à 80 % minimum de sa capacité maximale. La

lampe et le transformateur doivent être séparés par un espace au moins de 20

cm.

Coupez l’interrupteur général de votre installation reps. la ligne de

rattachement concernée, avant de commencer tout travail!

Haut circuit chez les appareils de 12 Volts! Pour éviter le feu, il faudrait

utiliser seulement des câbles et des serres-fils qui supportent la chaleur.

Contrôlez tous les raccordements électriques!

Utilisez uniquement les éléments livrés avec ce produit ou bien décrits

comme accessoires!

Vérifiez si le produit contient des éléments en vrac. Si c’est le cas, alors que

la présence de ces éléments n’est pas signalée explicitement, le produit ne doit

pas être installé, ou mis en fonction.

Utilisez le matériel de fixation livré, si et seulement si ce dernier est

approprié au fond de montage. Dans le cas contraire, utilisez des éléments de

fixations appropriées.

Deballage

•Enlevez avec soin le produit de son emballage, et écartez tous les

éléments qui ont servi à sa protection lors du transport.

•Contrôlez l’intégrité du produit après l’avoir extrait de son emballage, et

avant tout retraitement.

Lieu d'installation

•Le produit est seulement approprié pour le montage au mur et au plafond.

Utilisez le produit seulement sur un sol stable, régulier et non basculant.

Etapes successives pour installer le luminaire (à lire complètement avant

le montage)

•Montez le produit comme c’est indiqué dans l’illustration.

•Raccordement électrique

•Retirez la protection placée sur la borne de connexion

•Le produit doit être coupé individuellement de l’alimentation

électrique.

•Ajoutez aux extrémités des fils du réseau électrique des tubes de

protection.

•Pour réaliser le raccordement électrique, connectez le fil électrique

noir ou brun (la phase) du réseau électrique à la borne L et le fil

électrique bleu (fil neutre) du réseau électrique à la borne N. Le fil

vert-jaune (fil de terre) du câble de connexion doit être connecté à la

borne de terre du luminaire.

•Remettez la protection sur la borne.

•Raccordez la ligne secondaire. Vérifiez que le contact électrique est sûr.

Contrôlez la fonction impeccable et le maintien sûr de l’installation!

INFORMATIONS TECHNIQUES

138980/81/82

138990/91/92

Tension d'alimentation: 230V~50Hz

Tension de sortie: 12V~50Hz

Classe de protection: I

Plage de puissance: 105VA 210VA

Courant de sortie: 8,75A 17,5A

Fusible: 1x T1,6A 1x T3,15A

Température ambiante (ta): 60°C

Protection de la température: 130°C

La coupe transversale de la ligne secondaire: 4mm

numéro d’article 138980 / 138981 / 138982 / 138990 / 138991 / 138992 ©

13.03.2017 SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0

Les détails techniques sont sujet à des changements.

ESPAÑOL

MANUAL DE INSTRUCCIONES

TRANSFORMADOR PROTEGIDO CONTRA

CORTO-CIRCUITOS PARA EL SISTEMA DE BAJA

TENSIÓN TENSEO

138980 / 138981 / 138982

138990 / 138991 / 138992

¡Lea atentamente estas breves instrucciones y guárdelas al alcance para

futuras consultas!

INDICACIONES DE SEGURIDAD

¡La no observancia de las indicaciones de seguridad puede conducir a

peligro de muerte, de quemaduras y de incendio!

•Los trabajos de instalación, montaje y de conexión sólo deben ser

realizados por un electricista autorizado.

•El producto no debe ser alterado o modificado.

•No cuelgue ni fije nada en el producto, especialmente ningún tipo de

decoración.

•No cubra el producto, no obstruya la circulación de aire.

•No dirija el haz de los proyectores de luz al transformador.

•Para que la formación de agua condensada en la carcasa del

transformador no cause daños, el transformador deba adaptarse antes de

la puesta en servicio a la temperatura ambiente.

•En caso de un defecto, el producto ya no se debe tocar. ¡Desconecte

inmediatamente el producto en el interruptor de luz externo o la

alimentación eléctrica mediante el fusible.

El producto está defectuoso cuando:

•hay deterioros visibles.

•no funciona perfectamente (p.ej. centelleo).

•se produce humo, vapor o un chisporroteo perceptible al oído.

•se producen olores a quemado.

•llega a ser notable un sobrecalentamiento (p.ej. cambio de colores

también en superficies adyacentes).

Siga manejando el producto sólo tras la reparación y una verificación

realizada exclusivamente por un técnico electricista autorizado!

•El producto no está previsto para ser manipulado por niños. Asegúrese de

que estos no sufran daños, p.ej. por quemarse con superfícies calientes o

por descarga eléctrica.

Demás indicaciones de seguridad llevan este símbolo: .

FUNCIÓN DEL TRANSFORMADOR

•El transformador es un transformador protegido contra corto-circuitos y

transforma la tensión de red de 230V en una tensión de baja tensión de

12V.

EMPLEO SEGÚN NORMATIVAS

Este producto sirve únicamente para fines de iluminación y debe:

•utilizarse solamente con una tensión de 230V ~50Hz.

•conectarse solamente conforme a la clase de protección I (uno).

•utilizarse solamente montado fijamente sobre un fondo estable, llano y

firme.

•utilizarse solamente sobre áreas normales o bien no inflamables.

•utilizarse solamente en lugares secos, es decir, no:

•en espacios húmedos o expuestos a la suciedad.

•utilizarse en zonas con alta humedad del aire.

•no ser expuesto a cargas mecánicas o suciedades excesivas.

FUNCIONAMIENTO

¡Altas corrientes eléctricas en instalaciones de 12 voltios! Verifique

regularmente todas las conexiones eléctricas respecto a su posición fija.

•El transformador está dotado de un interruptor térmico que le separa de la red

eléctrica en caso de sobrecarga. Después de la eliminación del fallo o una

separación de red prolongada el transformador de nuevo está listo para el

servicio.

•El lado primario cuenta con un transformador con un fusible. Después de una

sobrecarga, se puede cambiar el fusible. Datos de nota!

MANTENIMIENTO Y CUIDADO

Cuidado

Antes de llevar a cabo acciones de cuidado o limpieza, desconecte de la

tensión el producto por completo y déjelo enfriar.

•Liempie el producto pasando solamente un trapo blando y libre de pelusas

ligeramente húmedo. Por favor tenga en cuenta también las

recomendaciones de cuidado y de limpieza eventualmente adjuntadas.

ALMACENAMIENTO Y ELIMINACIÓN

Almacenamiento

•El producto se debe almacenar en un ámbito seco, protegido contra

ensuciamiento y exigencias mecánicas.

Tras un almacenamiento con humedad o suciedad, el producto sólo

puede ser puesto en funcionamiento por un electricista autorizado.

Indicaciones para la eliminación (Unión Europea)

•¡No tirar el producto con la basura doméstica! Los productos con este

símbolo deben eliminarse, de acuerdo con la directiva (WEEE, 2012/19)

sobre residuos de aparatos eléctricos y electrónicos, llevándolos a los puntos

de recogida selectiva de aparatos eléctricos y electrónicos locales.

MONTAJE

(¡sólo por un electricista homologado!)

Preparación de la tensión de alimentación de 12V: El transformador tendría

que ser cargado hasta una capacidad al menos del 80 %. La potencia total real

de las lámparas conectadas no debe sobrepasar la capacidad del transformador.

La distancia entre el transformador y la lámpara tendría que importar por lo

menos 20 cm.

¡Antes de empezar con cualquier tipo de trabajo, desconecte la fuente de

alimentación resp. el cable de alimentación!

¡Altas corrientes eléctricas en instalaciones de 12 voltios! Para evitar el

peligro de incendio deban utilizarse solamente conductores termorresistentes y

bornes termoestables. Verifique todas las conexiones eléctricas respecto a su

posición fija.

¡Utilice solamente partes suministradas junto con el producto o partes que

son descritas de forma explícita como accesorio!

Compruebe si en el producto hay partes sueltas. En caso afirmativo y si la

presencia de tales partes no es explícitamente descrita, el producto no deberá

ser instalado o puesto en servicio.

Utilice el material de fijación adjuntado solamente en caso de que sea

apropiado para la superficie de montaje. No siéndolo así, utilice un material de

fijación apropiado para el fondo respectivo.

Desembalaje

•Saque el producto cuidadosamente del embalaje y retire todos los

bloqueos de transporte.

•Antes de eliminar el material de embalaje, compruebe si ha sacado todos

los componentes del producto.

Lugar de montaje

•El producto sólo es apropiado para el montaje en la pared y el techo.

¡Utilice el producto solamente sobre una superficie estable, plana y

segura contra vuelcos!

Pasos de montaje (leer por completo antes de llevar a cabo el montaje)

•Proceda a montar el producto según la representación en la figura.

•Conexión eléctrica

•Retire la funda de protección del terminal de conexión.

•El producto debe poder desconectarse de la alimentación de

corriente a través de un interruptor multipolar.

•Provee los extremos de conductors con los tubos de protección

incluso.

•Para la conexión eléctrica conecte el conductor negro o marrón

(conductor exterior) del cable de alimentación con el borne L y el

conductor azul (conductor neutro) del cable de alimentación con el

borne N. El hilo verde-amarillo (tierra) del cable de alimentación debe

unirse fijamente a la borna de toma de tierra del producto.

•Vuelva a colocar la funda de protección sobre el borne.

•Conecte el cable secundario. Preste atención a un contacto eléctrico

seguro.

¡Compruebe que la instalación funciona perfectamente y que tiene

una sujección segura!

DATOS TÉCNICOS

138980/81/82

138990/91/92

Tensión de servicio: 230V~50Hz

Tensión de salida: 12V~50Hz

Clase de protección: I

Gama de potencia: 105VA 210VA

Corriente de salida: 8,75A 17,5A

Fusible: 1 x T1,6A 1 x T3,15A

Temperatura ambiente (ta): 60°C

Protección térmica: 130°C

Corte transversal del cable secundario: 4mm

No. del artículo 138980 / 138981 / 138982 / 138990 / 138991 / 138992 ©

13.03.2017 SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0

Nos reservamos el derecho a modificaciones técnicas.

ITALIANO

ISTRUZIONI DI FUNZIONAMENTO

Tr sform tore di sicurezz resistente i

cortocircuiti per tensostruttur b ss tensione

TENSEO

138980 / 138981 / 138982

138990 / 138991 / 138992

Leggere attentamente le istruzioni per l’uso e conservatele per un uso

futuro!

AVVISI DI SICUREZZA

Il mancato rispetto delle norme di sicurezza può causare danni alla

persona, rischi di combustione e incendio!

•I lavori di installazione, montaggio e collegamento possono venir eseguiti

esclusivamente da un elettricista professionista autorizzato.

•Il prodotto non deve essere modificato.

•Non appenda o fissi nulla sul prodotto, soprattutto nessun tipo di

ornamento.

•Non copra il prodotto. Non limiti la circolazione dell’aria.

•Non orientare i faretti verso il trasformatore.

•Per evitare che la formazione di condensa causi eventuali danni

all'involucro del trasformatore, è necessario adeguare il trasformatore alla

temperatura ambiente prima della sua messa in funzione.

•In caso di errore il prodotto non deve più essere toccato. Spenga

immediatamente il prodotto azionando l’interruttore della luce esterno

oppure interrompendo il condotto con il salvavita!

Ci si trova in presenza di un errore, nel caso in cui

•Si verifichino danni evidenti.

•Il prodotto non lavori in modo perfetto (ad es. risulti tremolante).

•Emetta fumo, vapore oppure rumori scoppiettanti percepibili.

•Si formino odori di bruciato.

•Si noti un surriscaldamento (ad es. colorazioni diverse anche sulle

superficie confinanti).

Metta in funzione nuovamente il prodotto appena dopo la riparazione e il

controllo ad eseguire esclusivamente da un esperto elettricitsta

autorizzato!

•Il prodotto non deve essere utilizzato dai bambini. Assicurarsi che i bambini

non subiscano danni, ad esempio ustioni su superfici calde o scosse

elettriche.

Ulteriori normative sulla sicurezza sono contrassegnate con questo

simbolo: .

FUNZIONAMENTO DEL TRASFORMATORE

•Il trasformatore è un trasformatore di sicurezza resistente ai cortocircuiti e

trasforma la tensione di rete da 230V in tensione id sicurezza 12V.

USO A NORMA

Questo prodotto deve essere utilizzato esclusivamente per fini di illuminazione

e può essere:

•Messo in funzione unicamente con una tensione di 230V ~50Hz.

•Collegato solo conformemente alla classe di protezione I (uno).

•Installato solo su una base stabile, piana e non ribaltabile.

•Messo in funzione solo su superfici normali e non infiammabili.

•Deve essere messo in funzione unicamente in locali secchi, ovvero:

•Non in locali umidi o sporchi.

•Non in ambienti con alto livello di umidità nell’aria.

•Non deve essere sottoposto a forti carichi meccanici oppure ad un alto

livello di inquinamento.

FUNZIONAMENTO

Alte cariche di corrente nel caso di impianti da 12 Volt! Controlli

regolarmente se tutti i collegamenti elettrici sono ben fissati.

•Il trasformatore è dotato di un termostato che in caso di sovraccarico si

scollega dalla rete elettrica. Dopo aver individuato e corretto l'errore e dopo

un prolungato distacco dalla rete, il trasformatore è di nuovo pronto per l'uso.

•Sul lato primario il trasformatore è dotato di fusibile. In caso di sovraccarico,

è possibile procedere successivamente alla sostituzione del fusibile. Fare

attenzione ai dati identificativi!

MANUTENZIONE E ASSISTENZA

Assistenza

Scollegare il prodotto dalla corrente e lasciarlo raffreddare prima di eseguire

lavori di pulizia o assistenza sul prodotto.

•Pulisca il prodotto con una pezza un poco inumidita, morbida e non ruvida. La

preghiamo di rispettare anche eventuali avvisi di cura e di pulizia allegati.

CONSERVAZIONE E SMALTIMENTO

Conservazione

•Il prodotto deve essere conservato in un luogo secco, protetto da

inquinamento e vincoli meccanici.

Dopo la conservazione in un magazzino umido o sporco, il prodotto

potrà essere usato solo dopo un controllo da parte di un elettricista

autorizzato.

Istruzioni per lo smaltimento (Unione Europea)

•Non smaltire il prodotto con i rifiuti domestici! I prodotti con questo simbolo

devono essere smaltiti, nel rispetto della Direttiva (WEEE, 2012/19) sui rifiuti

di apparecchiature elettriche ed elettroniche, nei punti di raccolta locale ad

essi adibiti! Verificare sul sito www.slvitalia.it il corretto metodo di smaltimento

del presente materiale.

MONTAGGIO

(solo ad opera di un esperto elettrotecnico!)

Preparazione della tensione di approvvigionamento di 12V: Il trasformatore

dovrebbe essere utilizzato almeno all‘80%. La prestazione complessiva in Watt

dei lampadari collegati non deve superare la prestazione del trasformatore. La

distanza tra il trasformatore e la lampada dovrebbe essere di almeno 20 cm.

Tolga la tensione dall’approvvigionamento della corrente ovvero del cavo di

alimentazione, prima di eseguire un lavoro!

Alte cariche di corrente nel caso di impianti da 12 Volt! Al fine di evitare

rischi di incendio, si dovrebbero impiegare esclusivamente condotti resistenti al

calore e morsetti resistenti al calore. Controlli se tutti i collegamenti elettrici sono

ben fissati.

Impieghi unicamente componenti facenti parte del volume di consegna e

descritte esplicitamente quali accessori!

La preghiamo di verificare se all’interno del prodotto si trovano componenti

scollegate. Nel caso in cui siano presenti e non vengano descritti, il prodotto non

può essere installato o messo in funzione.

Faccia uso del materiale di fissaggio incluso nel volume di consegna, nel

caso in cui esso sia adatto alla base di montaggio. In caso contrario, la

preghiamo di far uso di un materiale di fissaggio adatto per quel tipo di base di

montaggio.

Disimballare

•Estragga con prudenza il prodotto dall’imballaggio e tolga le protezioni

apposte durante il trasporto.

•Prima di gettare il materiale di imballaggio, La preghiamo di voler verficare

di aver estratto tutti i componenti del prodotto.

Luogo di montaggio

•Il prodotto è adatto esclusivamente per il montaggio su parete e soffitto.

Metta in funzione in prodotto esclusivamente su una superficie stabile,

piana e non ribaltabile.

I passaggi singoli del montaggio (Prima del montaggio leggere

attentamente tutte le istruzioni)

•Montare il prodotto come mostrato in figura.

•Collegamento elettrico

•Rimuovere l’involucro protettivo sul morsetto di collegamento.

•Si deve poter separare il separatore di tutti i poli

dall’approvvigionamento elettrico.

•Doti gli attacchi dei tubi di protezione contenuti nel volume di

consegna.

•Per il collegamento elettrico, colleghi la filo nera o marrone (condotto

esterno) del condotto di collegamento con il morsetto L e la filo blu

(condotto neutrale) del condotto di collegamento con il morsetto N. Il

conduttore verde-giallo (di terra) del cavo di collegamento deve

essere saldamente collegato con il morsetto di messa a terra del

prodotto.

•Tirare nuovamente l’involucro protettivo sul morsetto.

•Collegare l'avvolgimento secondario. Fare attenzione a stabilire un contatto

elettrico sicuro.

Verificate il funzionamento perfetto e la stabilià sicura

dell’installazione!

SCHEDA TECNICA

138980/81/82 138990/91/92

Tensione di lavoro: 230V~50Hz

Tensione di partenza: 12V~50Hz

Categoria di protezione: I

Prestazione: 105VA 210VA

Corrente di uscita: 8,75A 17,5A

Fusibile: 1 x T1,6A 1 x T3,15A

Temperatura ambiente (ta): 60°C

Protezione termica: 130°C

Sezione trasversale linea secondarie: 4mm

Art.-No. 138980 / 138981 / 138982 / 138990 / 138991 / 138992 © 13.03.2017

SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0

Modifiche tecniche riservate.

NEDERLANDS

GEBRUIKSHANDLEIDING

Kortsluitingbestendige

veiligheidstr nsform tor voor het TENSEO-

k belsysteem met extr l ge sp nning

138980 / 138981 / 138982

138990 / 138991 / 138992

Lees deze korte handleiding zorgvuldig door en bewaar deze voor later

gebruik op een toegankelijke plaats!

VEILIGHEIDSVERWIJZINGEN

Niet- naleving van de veiligheidsinstructies kan tot levens-,

verbrandings- of brandgevaar leiden!

•Installatie, montage en aansluitingen mogen slechts gebeuren door een

erkend electricien.

•Het product mag niet veranderd of gemodificeerd worden.

•Niets aan het product hangen of bevestigen, zeker geen versieringen.

•Het product niet afdekken. De luchtcirculatie niet beperken.

•Richt stralers niet op transformator.

•Om te vermijden dat de vorming van condenswater in de kast van de trafo

schade aanricht, moet de trafo vóór gebruik aan de binnentempera-tuur

worden aangepast.

•In het geval van fout mag u het product niet meer aanraken. Product

meteen uitschakelen door de externe lichtschakelaar te bedienen of door

de geleider aan de beveiliging vrij te schakelen!

Er bestaat een geval van fout indien

•er zichtbare beschadigingen zijn.

•het product niet foutloos werkt (bv. indien het flikkert).

•het kwalmt, stoomt, of hoorbaar kraakt.

•er brandlucht ontstaat.

•er een oververhitting te zien is (bv. d.m.v. verkleuringen, ook aan

aanliggende vlakken).

Product pas gebruiken nadat het door een erkend electricien werd

gerepareerd en gecontroleerd!

•Het product is niet voor het gebruik door kinderen bestemt. Stel zeker, dat

kinderen door het product niet gewond kunnen raken, b. v. brandwonden

door hete oppervlakten of elektrische schok.

Verdere veiligheidsaanwijzingen zijn met dit symbool: .

WERKING VAN DE TRANSFORMATOR

•De transformator is een kortsluitingbestendige veiligheidstransformator en

transformeert de 230 V-netspanning in 12 V extra lage spanning.

GEBRUIK AANGEPAST AAN DE DOELEINDEN

Dit product dient alleen voor verlichtingsdoeleinden en mag:

•uitsluitend met een spanning van 230V ~50Hz gebruikt worden.

•slechts overeenkomstig met beschermklasse I (een) aangesloten

worden.

•uitsluitend op een stabiele, vlakke en kiepveilige ondergrond vast

gemonteerd gebruikt worden.

•uitsluitend op normale, c.q. niet ontvlambare oppervlakten gebruikt

worden.

•alleen in droge omstandigheden, dus niet:

•in vochtige ruimtes of plaatsen waar het vuil kan worden.

•op plaatsen met een hoge luchtvochtigheid gebruiken.

•mag niet aan zware mechanische belasting of sterke vervuiling worden

blootgesteld.

GEBRUIK

Hoge stromen bij installaties van 12 volt! Om brandgevaar te voorkomen,

controleer regelmatig of alle elektrische verbindingen vast zitten.

•De trafo is voorzien van een thermoschakelaar die de netverbinding bij

overbelasting onderbreekt. Nadat de fout uit de weg is geruimd en de

netverbinding een poosje is onderbroken, kan de trafo terug worden gebruikt.

•Aan de primaire zijde is de transformator met een zekering uitgevoerd. Na

een overbelasting kan de zekering worden geruild. Opmerking gegevens!

INSTANDHOUDING EN VERZORGING

Verzorging

Schakel eerst het complete product spanningsvrij en laat het afkoelen, voor

u schoonmaak- of onderhoudswerkzaamheden aan het product uitvoert.

•Product slechts met een bevochtigd en zacht doekje zonder pluisjes

schoonmaken. Ook a.u.b letten op eventueel bijgevoegde onderhoud- en

schoonmaakaanwijzingen.

OPSLAG EN AFVALVERWERKING

Opslag

•Het product moet droog en beschermd tegen vervuiling en mechanische

belasting worden opgeslagen.

Na een vochtige of vervuilde opslag mag het product pas na een

statustest door een erkend elektricien gebruikt worden.

Afvalverwijdering (Europese Unie)

•Het product niet via het huishoudelijk afval weggooien! Producten met dit

symbool dienen in overeenstemming met richtlijn (WEEE, 2012/19) via

elektrische en elektronische apparatuur bij de plaatselijke inzamelpunten voor

elektrisch afval te worden verwijderd!

MONTAGE

(slechts door een erkend electricien!)

Voorbereiden van de 12V toevoerspanning: De transformator moet minstens

voor 80 % benut worden. Het totale vermogen van de aangesloten lampen mag

het vermogen van de transformator niet overschrijden. De afstand tussen trafo

en lamp moet minstens 20cm bedragen.

Stroomvoorziening / aansluitingsleiding spanningsvrij schakelen voordat

enig werk uit wordt gevoerd!

Hoge stromen bij installaties van 12 volt! Om brandgevaar te voorkomen,

mogen slechts leidingen die bestand zijn tegen warmte en hittebestendige

klemmen worden gebruikt. Controleer of alle elektrische verbindingen vast zitten.

Slechts delen gebruiken die met het product meegeleverd worden of

definitief als toebehoren worden beschreven!

Controleren of er losse onderdelen in het product zijn. Indien dit het geval is

en deze onderdelen niet expliciet zijn beschreven, mag het product niet worden

geïnstalleerd of gebruikt.

Het bijgaande bevestigingsmateriaal slechts gebruiken als het geschikt is

voor de montageondergrond. Indien dit niet get geval is, bevesti-gingsmateriaal

gebruiken dat geschikt is voor de montagondergrond.

Uitpakken

•Product voorzichtig uit de verpakking nemen en transportbescherming

verwijderen.

•Voordat het verpakkingsmateriaal wordt weggegooid, gelieve te

controleren of alle onderdelen van het product voltallig zijn.

Montageplaats

•Het product is slechts geschikt voor montage aan de muur en het plafond.

Gebruik het product enkel op een stabiele, effen, ondergrond die niet kan

omkippen.

Afzonderlijke stappen in de montage (voor montage geheel doorlezen)

•Monteert u het product zoals op de afbeelding aangetoond.

•Elektrische aansluiting

•Verwijder de beschermhuls van de aansluitklem.

•Het product moet door een veelpolige scheiding van het

elektriciteitsnet gescheiden kunnen worden.

•De draadeindjes moeten met de beiliegende beschermende slangen

voorzien worden.

•Voor de elektrische aansluiting verbindt u de zwarte of bruine draad

(buitenleiding) van de aansluitleiding met klemmetje L en de blauwe

draad (neutrale leiding) van de aansluitleiding met klemmetje N. De

groengele draad (aardedraad) van de aansluitkabel moet stevig op

de aardklem van het product aangesloten worden.

•Trek de beschermhuls weer over de klem.

•Sluit u de secundaire leiding aan. Op een veilige elektrische contact letten.

Controleer het feilloze functioneren en een veilige houvast van de

installatie!

TECHNISCHE GEGEVENS

138980/81/82

138990/91/92

Netspanning: 230V~50Hz

Uitgangsspanning: 12V~50Hz

Beschermingsklasse: I

Vermogen: 105VA 210VA

Uitgangsstroom: 8,75A 17,5A

Zekering: 1 x T1,6A 1 x T3,15A

Omgevingstemperatuur (ta): 60°C

Temperatuurbeveiliging: 130°C

Dwarsdoorsnede van de secundaire

leiding: 4mm2

artnr. 138980 / 138981 / 138982 / 138990 / 138991 / 138992 © 13.03.2017

SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0

Behoudens technische wijzigingen.

DANSK

DRIFTSVEJLEDNING

Kortslutningssikker tr nsformer

til TENSEO-l vspændingssystem

138980 / 138981 / 138982

138990 / 138991 / 138992

Læs denne korte vejledning omhyggeligt igennem og opbevar den let

tilgængeligt til senere anvendelse!

SIKKERHEDSHENVISNINGER

Tilsidesættelse af sikkerhedshenvisningerne kan føre til livs-,

forbrændings- og brandfare!

•Kun en anerkendt elektromontør må gennemføre installations-, montage-

og tilsluttningsarbejder.

•Produktet må ikke forandres eller modificeres.

•Hænge og befæstig ikke noget på produktet, særlig ingen dekorationer.

•Dæk ikke produktet af. Gør ikke indgreb i luftcirkulationen.

•Ret strålerne ikke mod transformatoren.

•Så kondensvand i transformerens kabinet ikke medfører skader, skal

transformeren tilpasses til rumtemperaturen før ibrugtagningen.

•Ifald af fejl, produktet må ikke berøres. Afbryd produktet på ekstern

kontakten eller ved frislutte af ledningen på sikringen!

Der er et fejl fald, hvis:

•der er synlige beskadigelser.

•produktet ikke funktioner upåklagelig (f.eks. flagre).

•det ryger, damper, eller ved hørlige knirkstøjer.

•brandlugte opstår.

•du mærker overvarmning (f.eks. hvis det skifter farve, også på

tilgrænsende flader).

Driv produktet ikke før istandsættlelsen og prøvning udelukkende

gennem en anerkendt elektromontør!

•Produktet er ikke beregnet til betjening af børn. Sørg for, at børn ikke tager

skade ved produktet, f.eks. ved forbrænding på varme overflader eller ved

elektrisk stød.

Videre sikkerhedshenvisninger er kendetegnet med dette symbol: .

TRANSFORMERENS FUNKTION

•Transformeren er en kortslutningssikker transformer, der omformer

netspændingen på 230V til en sikker lavspænding på 12V.

ANVENDELSE IFØLGE BESTEMMELSEN

Dette produkt er kun til belysningsformål og må:

•kun anvendes med en spænding på 230V ~50Hz.

•kun tilsluttes iht. kapslingsklasse I (et).

•kun tages i drift fast monteret på en stabil, jævn og vippefast

undergrund.

•kun tages i drift på normale hhv. ikke antændelige overflader.

•kun anvendes i tørre rum, altså ikke

•i fugtige eller snavsede rum.

•i områder med høj luftfugtighed.

•ikke udsættes for mekanisk belastning eller stærk tilsmudsning.

DRIFT

Der er høje strømme ved 12 Volt-anlæg! Prøv regelmæssigt alle elektriske

forbindelser for deres fast hold.

•Transformeren er udstyret med en termisk afbryder, som ved overbelastning

afbryder den fra nettet. Efter fjernelse af fejlen og efter længere tids

afbrydelse fra nettet er transformeren driftsklar igen.

•På primærsiden har transformeren en sikring. Efter en overbelastning kan

sikringen udskiftes. Bemærk de karakteristiske data!

VEDLIGEHOLDELSE OG PLEJE

Pleje

Kobl først hele produktet spændingsfri og lad det køle ned før du foretager

rengørings- eller vedligeholdelsesforanstaltninger på produktet.

•For at rense produktet, brug en let fugt, blød og trævlefri klud. Ta hensyn til

eventuel vedlagte henvisninger for vedligeholdelse og rengøring.

OPBEVARING OG BORTSKAFFELSE

Lagring

•Produktet må lagres tør, beskyttet for forureniger og mekaniske

belastninger.

Efter en fugtig eller beskidt opbevaring må produktet først tages i brug

efter en tilstandskontrol foretaget af en autoriseret elektriker.

Henvisning om bortskafning (EU)

•Produktet må ikke bortskaffes sammen med husholdningsaffaldet! Produkter

med dette symbol skal i henhold til direktivet (WEEE, 2012/19) om affald af

elektrisk og elektronisk udstyr bortskaffes via de lokale indsamlingssteder for

gamle el-apparater!

MONTAGE

(udelukkende af en autoriseret elektriker)

Forberedelse af 12V forsyningsspændingen: Transformatoren burde blive

brugt i det mindste til 80 %. Det helt watt-strømforbrug af tilslutt lyserne skal ikke

overstige transformatorens kapacitet. Afstanden mellem transformatorstationen

og lampen skall være mindst 20 cm.

Før du gører noget arbejde, omkobler strømforsyningen og den forbindende

fører spændingsfri!

Der er høje strømme ved 12 Volt-anlæg! For at undgå faren af brand, brug

kun varmefaste ledninger og varmebestandige klemmer. Prøv alle elektriske

forbindelser for deres fast hold.

Brug kun denne dele som er blevet leveret sammen med produktet, eller

som er beskrevede entydig som tilbehør!

Prøv om der er løse deler i produktet. Hvis dette er tilfældet, og hvis

eksistens af disse dele ikke er blevet beskrevet eksplicit, så produktet må ikke

installeres eller sættes i funktionen.

Brug vedlagt fastgørelsematerialen kun hvis det er egnet for

montageundergrunden. If ikke, benytter fastgørelsematerialen som er egnet for

montageundergrunden.

Pakke Ud

•Tag varen forsigtigt ud fra pakken og fjern hver transportbeskyttelse.

•Før fjernelse af indpakningen, prøv om alle deler af produktet er blevet

taget ud.

Montageplads

•Produktet er kun egnet for montagen på vægen og loftet.

Driv produktet kun på en stabil, jævn, fast undergrund.

Enkelt montage skridt (Læs helt igennem inden montering)

•Monter produktet som vist på billedet.

•Elektrisk forbindelse

•Fjern beskyttelseskappen på tilslutningsklemmen.

•Produktet skal være duelig at blive adskilt fra strømforsyningen

formedelst en alpolfrakobling.

•Forsyne åre-enderne med de tilhørende beskyttelseslanger.

•For elektrisk forbindelse, forbinder svar eller brun åren (yderleder) af

tilslutningsledningen med klemmen L og blå åren (neutralleder) af

tilslutningsledningen med klemmen N. Strømkablets grøn-gule

ledning (beskyttelsesleder) skal forbindes fast med produktets

masseklemme .

•

Træk igen beskyttelseskappen over klemmen.

•Tilslut den sekundære ledning. Sørg for en sikker elektrisk kontakt.

Kontroller at den virker upåklageligt og at installationen sidder godt

fast!

TEKNISKE DATA

138980/81/82 13882022

Driftspænding: 230V~50Hz

Udgangsspænding: 12V~50Hz

Kapslingsklasse: I

Kapacitet: 105VA 210VA

Udgangsstrøm: 8,75A 17,5A

Sikring: 1 x T1,6A 1 x T3,15A

Omgivende temperatur (ta): 60°C

Temperatursikring: 130°C

Linjetværsnit sekundær linje: 4mm

art.-nr. 138980 / 138981 / 138982 / 138990 / 138991 / 138992 © 13.03.2017

SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0

Ret til tekniske ændringer forbeholdes.

JĘZYK POLSKI

INSTRUKCJA OBS ŁUGI

Tr nsform tor z z bezpieczeniem zw rciowym

do niskon pięciowego systemu TENSEO

138980 / 138981 / 138982

138990 / 138991 / 138992

Krótkąinstrukcjęnależy dokładnie przeczytaći przechowywaćw

dostępnym miejscu dla późniejszego użytku!

WSKAZÓWKI BEZPIECZEŃSTWA

Nieprzestrzeganie wskazówek bezpieczeństwa może skutkować

zagrożeniem życia, urazem lub poparzeniem!

•Prace instalacyjne i montażowe oraz prace przy elektrycznym łączu mogą

byćtylko wykonane przez fachowca.

•Produktu nie wolno zmieniaćani modyfikować.

•Nic nie zawieszaći nie mocowaćna produkcie, w szczególności żadnych

artykułów dekoracyjnych.

•Nie przykrywaćproduktu. Nie utrudniaćcyrkulacji powietrza.

•Nie kierowaćreflektorów na transformator.

•Aby powstająca woda kondensacyjna nie doprowadziła do szkód w

obudowie transformatora, przed użyciem należy transformator dostosować

do temperatury pokojowej.

•Urządzenia należy używaćtylko, gdy działa bez zastrzeżeń! W przypadku

awarii NIE wolno dotykaćurządzenia oraz nie wolno go dłużej użytkować.

Należy natychmiast wyłączyćurządzenie zewnętrznym wyłącznikiem lub

wyłączając przewód za pomocąbezpiecznika!

Usterka występuje, gdy

•Wystąpiły widoczne uszkodzenia.

•Urządzenie nie działa poprawnie (np. migotanie).

•Urządzenie dymi się, wydobywa sięz niego para lub wydaje

słyszalne dźwięki zwarcia.

•Czućswąd spalenizny

•Można rozpoznaćprzegrzanie (np. zmiana koloru także na

sąsiadujących powierzchniach).

Urządzenie można ponownie używaćdopiero po naprawie i

sprawdzeniu, przeprowadzonych przez fachowca elektryka!

•Produkt nie jest przeznaczony do użytkowania przez dzieci. Należy się

upewnić, czy dzieci nie doznająobrażeń, np. poprzez oparzenie się

gorącymi powierzchniami lub poprzez porażenie prądem.

Dalsze wskazówki sąoznaczone symbolem: .

FUNKCJA TRANSFORMATORA

•Transformator to urządzenie wyposażone w zabezpieczenie zwarciowe,

które przekształca napięcie sieciowe 230V do niskiego bezpiecznego

napięcia 12V.

UŻYWANIE ZGODNE Z PRZEZNACZENIEM

Urządzenie służy tylko jako oświetlenie i może:

•byćużytkowane tylko z napięciem 230V ~50Hz.

•byćpodłączane wyłącznie zgodnie z I (pierwszą) klasąochrony.

•byćzamontowane i używane na stabilnej, prostej i nie przechylającej się

powierzchni.

•byćużywane na normalnych względnie na nie zapalających się

powierzchniach.

•byćużywane tylko w suchych miejscach, czyli nie:

•w wilgotnych lub brudnych pomieszczeniach.

•na obszarze o wysokim stopniu wilgotności powietrza.

•urządzenie nie może byćwystawiane na silne obciążenia mechaniczne i

silnym zabrudzeniom.

PRACA URZĄDZENIA

Wysokie napięcie przy urządzeniu 12 volt! Aby zapobiec niebezpieczeństwu

pożaru, należy regularnie sprawdzaćwszystkie elektroniczne łącza, czy nie są

poluzowane.

•Transformator wyposażony jest w automatyczny wyłącznik cieplny, który w

razie przeciążenia wyłącza go z sieci. Po usunięciu usterki i dłuższym

odciążeniu z sieci transformator gotowy jest do eksploatacji.

•Po stronie pierwotnej transformator jest wyposażony w bezpiecznik.W

przypadku przeciążenia możliwa jest wymiana bezpiecznika. Należy

zwrócićuwagęna parametry!

KONSERWACJA i CZYSZCZENIE

Czyszczenie

Przed rozpoczęciem konserwacji lub czyszczenia urządzenia należy

odłączyćje od napięcia i poczekać, ażostygnie.

•Urządzenie należy czyścićregularnie. Do jego czyszczenia należy używać

lekko nawilżonej, miękkiej szmatki nie pozostawiającej żadnych resztek.

Należy także przestrzegaćwskazówek dołączonych ewentualnie do szmatki.

PRZECHOWYWANIE I USUWANIE

Przechowywanie

•Urządzenie musi byćprzechowywane w suchym miejscu, chronione przed

brudem i nie poddawane żadnym obciążeniom mechanicznym.

Podczas magazynowania w wilgotnych i zabrudzonym warunkach,

można produkt przeznaczyćdo użytku dopiero po sprawdzeniu jego stanu

przez fachowca.

Wskazówka dotycząca utylizacji (Unia Europejska)

•Nie wolno wyrzucaćproduktu do śmieci domowych! Produkty oznakowane

tym symbolem należy utylizowaćzgodnie z wytycznymi (WEEE, 2012/19)

dotyczącymi starych urządzeńelektrycznych i elektronicznych w miejscowych

punktach gromadzenia odpadów elektrycznych!

MONTAŻ

(tylko przez fachowca elektryka!)

Przygotowywanie napięcia zasilającego 12V: Transformator powinien być

obciążony co najmniej w 80%. Łączna moc w watach podłączonych lamp nie

może przekraczaćmocy transformatora. Odległość między transformatorem i

lampąpowinna wynosićmin. 20 cm.

Przed rozpoczęciem jakichkolwiek czynności należy odłączyćurządzenie od

zasilania!

Wysokie napięcie przy urządzeniu 12 volt! Aby zapobiec niebezpieczeństwu

pożaru, wolno używaćtylko przewody odporne na ciepło i żaroodporne zaciski.

Prosimy o sprawdzanie wszystkich elektrycznych łączeń, czy nie sąpoluzowane.

Można używaćwyłącznie akcesoriów dołączonych do urządzenia, bądź

jednoznacznie opisanych jako akcesoria!

Należy sprawdzić, czy w urządzeniu znajdująsięluźne elementy. W

przypadku zauważenia luźnych elementów, które nie zostały szczegółowo

opisane kategorycznie zabrania sięinstalacji, bądźużytkowania urządzenia.

Dołączony materiał mocujący można używaćtylko wtedy, gdy występuje

odpowiednie podłoże montażowe. Jeżeli występuje inne podłoże montażowe,

wtedy należy stosowaćmocowania odpowiednie dla tego podłoża.

Wypakowywanie

•Ostrożnie wyjmij urządzenie z opakowania i usuńwszelkie zabezpieczenia

transportowe.

•Przed utylizacjąopakowania sprawdź, czy wyjąłeśwszystkie części

urządzenia.

Miejsce montażu

•Urządzenie przeznaczone wyłącznie do montażu na ścianie i na suficie.

Produkt używaćtylko na stabilnym, prostym, nieprzechylającym się

podłożu.

Montaż(przed montażem dokładnie przeczytać)

•Produkt należy zmontowaćtak, jak ukazano na rysunku.

•Przyłączenie elektryczne

•

Zdejmij osłonęz zacisku przyłączeniowego.

•Musi istniećmożliwość odłączenia urządzenia od zasilania prądem

przez odłączenie wszystkich biegunów urządzenia.

•Na końce żył przewodu przyłączającego nałóżdołączone koszulki

ochronne.

•Do przyłączenia elektrycznego połącz czarnąlub brązowążyłę

(przewód zewnętrzny) przewodu przyłączeniowego z zaciskiem L

oraz niebieskążyłę(przewód zerowy) z zaciskiem N. Zielono-żółta

żyła (przewód ochronny) przewodu przyłączeniowego musi zostaćna

stałe połączona z zaciskiem uziemiającym produktu.

•

Nasuńosłonęponownie na zacisk.

•Należy podłączyćstronęwtórnąi zwrócićuwagęna bezpieczny kontakt

elektryczny.

Należy skontrolowaćnienagannąfunkcjęi bezpieczne utrzymanie

instalacji!

DANE TECHNICZNE

138980/81/82 138990/91/92

Napięcie robocze: 230V~50Hz

Napięcie wyjściowe: 12V~50Hz

Klasa ochrony: I

Moc: 105VA 210VA

Prąd wyjściowy: 8,75A 17,5A

Bezpiecznika: 1 x T1,6A 1 x T3,15A

Temperatura otoczenia (ta): 60°C

Ochrona temperatury: 130°C

Przekrój łącza łącze wtórne: 4mm

Nr art. 138980 / 138981 / 138982 / 138990 / 138991 / 138992 © 13.03.2017

SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0.

Zmiany techniczne zastrzeżone.

РУССКИЙ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Предохранительный трансформатор,

ащищенный от коротких амыканий,

для ни ковольтной системы TENSEO

138980 / 138981 / 138982

138990 / 138991 / 138992

Внимательно прочитайте это краткое руководство исохраните его

для последующего применения!

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

При несоблюдении ука аний по бе опасности может во никнуть

угро а жи ни, риск ожога ипожара!

•Установка, монтаж иэлектрическое подключение может проводиться

только квалифицированными электроте никами.

•Продукт не подлежит изменениям или модификациям.

•Не вешайте ине закрепляйте на светильнике никаки посторонни

предметов, особенно декоративны изделий.

•Не накрывайте светильник. Не препятствуйте циркуляции возду а.

•Не направляйте источники света на трансформатор.

•Для того чтобы избежать повреждений, вызванны образовавшимся в

трансформаторе конденсатом, перед вводом вэксплуатацию

необ одимо довести трансформатор до комнатной температуры.

•Используйте изделие только втом случае, если оно функционирует

безупречно! При возникновении неисправности НЕЛЬЗЯ прикасаться к

изделию ипродолжать его использовать. Немедленно выключите

изделие при помощи внешнего выключателя или отключите его от

сети при помощи предо ранителя!

Неисправность имеет место, если

•возникают видимые повреждения.

•изделие функционирует небезупречно (например, мерцание).

•появился дым, пар или слышимый треск.

•появился запа гари.

•можно судить оперегреве (например, изменения цвета, также на

смежны повер ностя ).

Используйте изделие повторно только после ремонта ипроверки,

которую может выполнять только аттестованный электрик!

•Изделие не предназначено для использования детьми. Следите за

тем, чтобы дети не получили травм от продукта, например,

вследствие ожогов, полученны от горячей повер ности или удара

током.

Остальные ука ания по бе опасности обо начены наком: .

ФУНКЦИЯ ТРАНСФОРМАТОРА

•Трансформатор - это защищенный от коротки замыканий

предо ранительный трансформатор, преобразующий сетевое

напряжение 230 Ввбезопасное низкое напряжение 12 В.

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

Данное изделие предназначено только для освещения, кроме того:

•изделие может использоваться только при напряжении 230 В~ 50

Гц.

•изделие может подключаться только всоответствии склассом

защиты I (один).

•изделие может использоваться только вжестко зафиксированном

положении на прочной, ровной иустойчивой основе.

•изделие может эксплуатироваться только на нормальны или

невоспламеняющи ся повер ностя .

•изделие может использоваться только всу и , то есть не:

•во влажны помещения или впомещения , вкоторы существует

опасность загрязнения.

•взоне высокой влажности возду а.

•изделие не должно подвергаться сильным ме аническим нагрузкам

или сильному загрязнению.

ЭКСПЛУАТАЦИЯ

Сильные токи у12-вольтовы установок! Во избежание пожара

регулярно проверяйте прочность все электрически соединений.

•Трансформатор оснащен термовыключателем, отсоединяющим его от

сети при перегрузке. После устранения неисправностей и

продолжительного отключения от сети трансформатор снова готов для

эксплуатации.

•Первичная обмотка трансформатора оснащена предо ранителем. После

перегрузки предо ранитель можно заменить. Соблюдайте те нические

данные!

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ИУХОД

Уход

Перед очисткой или у одом за изделием сначала отключите питание и

дайте изделию остыть.

•Очистка: регулярно чистите изделие - только слегка влажной имягкой

тряпкой без ворса. Соблюдайте соответствующие указания.

ХРАНЕНИЕ ИУТИЛИЗАЦИЯ

Хранение

•изделие должно раниться всу ом месте идолжно быть защищено от

загрязнения ивоздействия ме анически нагрузок.

После ранения вусловия сповышенной влажностью или

загрязнением изделие может использоваться только после проверки

его рабочего состояния аттестованным электриком.

Ука ание по утили ации (Европейский Союз)

•Не утилизировать прибор вместе сбытовыми от одами! Продукты с

подобным обозначением всоотв. сПоложением (WEEE, 2012/19) по

утилизации стары электрически иэлектронны приборов необ одимо

утилизировать через специальные пункты сбора стары

электроприборов!

МОНТАЖ

(должно выполняться только аттестованным электриком)

Подготовка устройства снапряжением питания 12 В:нагрузка

трансформатора должна составлять минимум 80%. Общая активная

мощность подключенны светильников не должна быть выше мощности

трансформаторов. Расстояние между трансформатором исветильником

должно составлять минимум 20 см.

Перед выполнением любы работ обесточьте систему электропитания!

Сильные токи у12-вольтовы установок! Во избежание пожара

допускается использование только теплостойкой проводки и

жароустойчивы клемм. Регулярно проверяйте прочность все

электрически соединений.

Используйте только те комплектующие, которые поставлены в

комплекте сизделием или определенно описаны как комплектующие. В

противном случае безопасная работа не гарантируется.

Проверьте, нет ли визделии незакрепленны деталей. Если таковые

имеются ивэтом отношении отсутствуют четкие указания, изделие

нельзя устанавливать или вводить вэксплуатацию.

Используйте поставляемый вкомплекте крепежный материал только

втом случае, если он под одит для основания, на котором монтируется

изделие. Если материал не под одит, используйте только тот крепежный

материал, который под одит для соответствующего основания для

монтажа.

И влечение и упаковки

•Осторожно извлеките изделие из упаковки иудалите все средства для

защиты во время транспортировки.

•Перед утилизацией упаковки проверьте, не осталось ли вней

компонентов изделия.

Место монтажа

•Изделие предназначено только для монтажа на стену ипотолок.

Эксплуатация светильника допускается только на стабильной,

ровной, устойчивой повер ности.

Монтаж (Перед монтажем полностью прочитать инструкцию)

•Осуществите монтаж прибора, как показано на рисунке.

•Электрическое подключение

•Снимите ссоединительной клеммы защитный кожу .

•Должна быть предусмотрена возможность отсоединения все

полюсов изделия от системы электропитания.

•Наденьте на концы жил соединительного провода поставленные

вкомплекте защитные трубки.

•Для электрического подключения присоедините черную или

коричневую жилу (фазная жила) соединительного провода к

клемме L, асинюю жилу (нулевая жила) соединительного

провода - кклемме N. Желто-зеленый провод (защитный провод)

соединительного кабеля необ одимо подключить кклемме

заземления продукта.

•Снова установите на клемму защитный кожу .

•Подключите провод вторичной цепи. Следите за надежностью

электрического контакта.

Убедитесь висправной работе прибора ивпрочности

установки!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

138980/81/82

138990/91/92

Рабочее напряжение: 230V~50Hz

Вы одное напряжение: 12V~50Hz

Класс защиты: I

Мощность: 105VA 210VA

Вы одной ток: 8,75A 17,5A

Предо ранитель: 1 x T1,6A 1 x T3,15A

Температура окружающей среды (ta): 60°C

Температурная защита: 130°C

Сечение провода Вторичный провод: 4mm

SLV GmbH,

Даймлерштр. 21-23, 52531 Юба -Паленберг, Германия,

тел. +49 (0)2451 4833-0

Со раняется право на внесение те нически изменений.

Импортёр ООО «Марбел»:

190005, г. Санкт-Петербург,

Митрофаньевское шоссе корп, 2 . 2

./Тел факс +7 (812) 644-6789

www.marbel.ru

SVENSKA

BRUKSANVISNING

KORTSLUTNINGSSKYDDAD TRANSFORMATOR

FÖR TENSEO LÅGSPÄNNINGSSYSTEM

138980 / 138981 / 138982

138990 / 138991 / 138992

Läs igenom dessa korta anvisningarna noga och spara dem för senare

användning!

SÄKERHETSANVISNINGAR

Om säkerhetsanvisningarna ej beaktas finns risk för livsfara,

brännskada och brand!

•Installations-, monteringsarbeten och arbeten på den elektriska

anslutningen får endast utföras av auktoriserad elektriker.

•Produkten får ej ändras eller modifieras.

•Häng eller fäst ingenting på produkten, i synnerhet ingen dekoration.

•Täck inte för produkten. Förhindra inte luftcirkulationen.

•Rikta ej strålkastarna mot transformatorn.

•För att förhindra skador på transformatorns kåpa genom

kondensvattenbildning, måste transformatorn före idrifttagning anpassas till

rumstemperaturen.

•Vid fel får produkten INTE vidröras eller användas längre. Stäng genast av

produkten med en extern brytare eller genom att bryta strömmen vid

säkringen! Användning av felaktig produkt kan innebära livsfara genom

elektrisk stöt!

Ett fel har uppstått när

•produkten har synliga skador.

•produkten inte fungerar felfritt (t ex flackande ljus).

•produkten ryker, ångar eller det hörs knastrande ljud.

•brandrök uppstår.

•en överhettning kan ses (t ex missfärgning, även på intilliggande

ytor).

Använd endast produkten igen efter att den har blivit reparerad och

kontrollerad av en auktoriserad elektriker!

•Produkten är ej avsedd att användas av barn. Säkerställ att barn inte kan

skada sig på produkten t ex genom att bränna sig på varma ytor eller

genom elektriska stötar.

Ytterligare säkerhetsanvisningar indikeras av denna symbolen: .

TRANSFORMATORNS FUNKTION

•Transformatorn är en kortslutningsskyddad säkerhetstransformator som

transformerar nätspänningen 230V till skyddslågspänning 12V.

ÄNDAMÅLSENLIG ANVÄNDING

Denna produkt är avsedd för belysingsändamål och får:

•endast drivas med en spänning på 230V ~50Hz.

•endast anslutas i enighet med skyddsklass I (ett).

•endast användas fast monterat på ett stabilt, jämnt underlag där den inte

kan välta.

•endast användas på normala/ej brännbara ytor.

•endast användas i torra utrymmen, alltså inte:

•i fuktiga eller smutsiga utrymmen.

•i utrymmen med hög luftfuktighet.

•ej utsättas för stark mekanisk belastning eller stark nedsmutsning.

DRIFT

12 volt-system kan ge höga strömmar! Kontrollera regelbundet att alla

elektriska kopplingar sitter ordentligt fast för att undvika brandfara.

•Transformatorn har utrustats med en termobrytare, som vid överbelastning

skiljer transformatorn från elnätet. När felet åtgärdats och efter längre

frånkoppling von elnätet är transformatorn åter klar för drift.

•På transformatorns framsida sitter en säkring. Efter en överbelastning kan

säkring bytas. Beakta specifikationen!

UNDERHÅLL OCH SKÖTSEL

Skötsel

Stäng först av strömmen till hela produkten och låt den svalna innan du

rengör eller gör underhållsarbeten på produkten.

•Rengör produkten regelbundet - endast med en lätt fuktad, mjuk och luddfri

duk. Beakta eventuellt medföljande anvisningar.

FÖRVARING OCH SOPHANTERING

Förvaring

•Produkten måste förvaras torrt och skyddad mot smuts och mekanisk

belastning.

Om produkten har varit förvarad på en fuktig eller smutsig plats får den

endast tas i bruk igen efter att ha blivit kontrollerad av en auktoriserad

elektriker.

Anvisningar för sophantering (Europeiska Unionen)

•Produkten får ej kastas i hushållssoporna! Produkter som är märkta med

denna symbolen ska kastas i enlighet med riktlinjerna (WEEE, 2012/19) för

elektriska och elektroniska apparater på de lokala uppsamlingsställena för el-

och elektronikskrot.

MONTERING

(får endast utföras av auktoriserad elektriker)

Förberedelse av 12 V strömförsörjning: Transformatorn bör belastas till minst

80 %. De anslutna lampornas totala effekt får inte överstiga transformatorns

effekt. Avståndet mellan transformator och lampa ska vara minst 20 cm.

Koppla bort strömförsörjningen och se till att ledningen är spänningsfri innan

du börjar arbeta!

12 V system kan ge höga strömmar! För att undvika brandfara får endast

värmetåliga kablar och klämmor användas. Kontrollera att alla elektriska

kopplingar sitter ordentligt fast.

Använd endast tillbehör som följde med i leveransen eller som klart beskrivs

som tillbehör!

Kontrollera om det finns lösa delar i produkten. Skulle så vara fallet och det

inte klart anges att sådana delar ingår, får produkten ej installeras eller tas i bruk.

Använd det medföljande monteringsmaterialet bara om det lämpar sig för

montering på det aktuella underlaget. Om detta ej är fallet ska

monteringsmaterial användas som är avsett för underlaget.

Uppackning

•Ta försiktigt ut produkten ur förpackningen och ta bort alla transportskydd.

•Kontrollera innan du kastar förpackningsmaterialet att alla produktens delar

är urtagna.

Monteringsplats

•Produkten är endast avsedd för vägg- och takmontering.

Använd endast produkten på ett stabilt och jämnt underlag där den inte

kan välta.

Montering (läs igenom helt före montering)

•Montera produkten enligt bilden.

•Elektrisk anslutning

•Ta bort skyddet på anslutningsklämman.

•Produkten måste kunna kopplas bort från strömförsörjningen med en

allpolig brytning.

•Sätt de medföljande skyddsslangarna på ändarna av elkabelns

ledare.

•För att förbinda lampan elektriskt kopplar du elkabelns svarta eller

bruna ledare (fas) till klämma L och den blå ledaren (neutral, nolla) till

klämma N. Den grön-gula ledaren (jordledare) i anslutningskabeln

måste anslutas ordentligt med produktens jordklämma .

•Placera skyddet över klämman igen.

•Anslut sekundärledningen. Se till att erhålla en säker elektrisk kontakt.

Kontrollera att installationen fungerar felfritt och sitter ordentligt

fast!

TEKNISKA DATA

138980/81/82 138990/91/92

Driftspänning: 230V~50Hz

Utgångsspänning: 12V~50Hz

Skyddsklass: I

Effekt: 105VA 210VA

Utgångsström: 8,75A 17,5A

Säkringarna: 1 x T1,6A 1 x T3,15A

Omgivningstemperatur (ta): 60°C

Temperaturskydd: 130°C

Ledartvärsnitt sekundär kabel: 4mm

SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0.

Tekniska ändringar kan förekomma.

TÜRKÇE

KULLANIM KILAVUZU

TENSEO ALÇAK GERILIM SISTEMI

IÇIN KISA DEVRE KORUMALI EMNIYET

TRANSFORMATÖRÜ

138980 / 138981 / 138982

138990 / 138991 / 138992

Bu kısa talimatı dikkatle okuyun ve daha sonraki k ullanım için kolay

ulaşılabilir bir yerde saklayın!

GÜVENLİK UYARILARI

Güvenlik uyarılarının dikkate alınmaması, hayati tehlikeye, yanma ve

yangın tehlikesine yol açabilir!

•Kurulum ve montaj işlerini ve elektrik bağlantısında yapılacak işleri sadece

yetkili elektrik teknisyeni gerçekleştirebilir.

•Ürün değiştirilemez ve modifiye edilemez.

•Ürüne herhangi bir nesne asmayın ve tutturmayın, özellikle dekorasyon

eşyası.

•Ürünün üzerini örtmeyin. Hava sirkülasyonunu kesmeyin.

•Işınları transformatörlere doğru tutmayın.

•Trafonun gövdesindeki damıtılmışsu oluşumu hasarlara yol açmaması

için, trafoyu devreye almadan önce oda sıcaklığına uyarlayın.

•Arıza oluşması durumunda ürünü KULLANAMAZ ve DOKUNAMAZSINIZ.

Ürünü harici ışık şalteri ya da sigortadan elektriği keserek kapatın! Arıza

durumunda temas etmekte ve çalıştırmaya devam edilmesinde elektrik

çarpmasından dolayı hayati tehlike, yanma ve yangın çıkma tehlikesi

vardır!

Aşağıdakiler gerçekleştiğinde hata durumu oluşur

•Gözle görülür hasarlar oluşursa.

•Ürün sorunsuz çalışmazsa (örneğin titreyerek yanma).

•Duman çıkıyorsa, kaynama ya da duyulabilir çıtırtılar varsa.

•Yanık kokusu geliyorsa.

•Isınma izleri görülebiliyorsa (örneğin renk değişimi, çevresi dahil).

Ürünü tekrar tamir edildikten ve sadece yetkili bir elektrik teknisyeni

tarafından kontrol edildikten sonra kullanın!

•Ürün çocukların kullanımına uygun değildir. Çocukların üründen zarar

görmemesini sağlayın, örneğin sıcak yüzeyler nedeniyle yanarak ya da

elektrik çarpması.

İlave güvenlik uyarıları gösterilen sembol ile işaretlenmiştir: .

TRANSFORMATÖRÜN İŞLEVİ

•Transformatör kısa devre korumalı bir emniyet transformatörüdür ve 230V

şebeke voltajını 12V korumalı alçak gerilime dönüştürür.

AMACINA UYGUN KULLANIM

Bu ürün sadece aydınlatma amacına hizmet eder ve sadece aşağıdaki

şartlarda kullanılır:

•Sadece 230V ~50Hz gerilim ile kullanılabilir.

•Sadece koruma sınıfı I (bir) uygun olarak bağlanabilir.

•Sağlam, düz ve devrilmeye mahal vermeyecek zeminde sabitlenerek

kullanılabilir.

•Sadece normal, yani tutuşma tehlikesi olmayan alanların üzerinde

çalıştırılabilir.

•Sadece kuru ortamda kullanılabilir, yani:

•Nemli ve kirlenme tehlikesi olan odalarda kullanılmaz.

•Havadaki nem oranının yüksek olduğu alanlarda çalıştırılmaz.

•Güçlü mekanik etkiler ve yoğun kirlilik etkisinde kalamaz.

ÇALIŞTIRMA

12 voltajlı tesislerde yüksek akımlar! Yangın tehlikesini engellemek için

düzenli olarak tüm elektrik bağlantılarının tam oturuyor olmasına dikkat edin.

•Trafo aşırı yüklenmede şebeke ile bağlantıyı kesen bir termik şaltere sahiptir.

Hata ortadan kaldırıldıktan ve uzun süreli şebekeden kesim sonrası trafo

tekrardan çalışmaya hazır hale gelir.

•Trafonun birincil tarafı bir sigorta ile donatılmıştır. Aşırı yüklenme sonrası

sigorta değiştirilebilir. Nominal değerlere dikkat edin!

TAMİR VE KORUYUCU BAKIM

Koruyucu bakim

Başta tüm elektriği kesin ve üründe temizlik ya da bakım işlemlerine

başlamadan önce ürünün soğumasını bekleyin.

•Ürünü düzenli olarak hafif nemli, yumuşak ve toz bırakmayan bir bez ile silin.

Varsa birlikte gönderilen açıklamaları dikkate alın.

SAKLAMA KOŞULLARI VE ATIK TASFİYESİ

Saklama koşulları

•Ürün kuru yerde, kirlenmelerden ve mekanik yüklenmelerden korunarak

saklanmalıdır.

Nemli ve kirli saklama işleminden sonra, ürün ancak yetkili bir elektrik

teknisyeninin durum kontrolünden geçtikten sonra çalıştırılabilir.

Tasfiye açıklaması (Avrupa Birliği)

•Ürünü ev çöpüyle birlikte atmayın! Bu sembolü taşıyan ürünler, elektroteknik

ve elektronik eski aletlerin yerel elektronik eski aletler toplama yerinde tasfiye

edilmesi (WEEE, 2012/19) yönetmeliğine bağlıdır.

MONTAJ

(sadece elektrik teknisyeni yetkilidir)

12V besleme gerilimi hazırlama: Transformatör kapasitesinin %80 kadarını

kullanmalı. Bağlı lambaların toplam Watt yükü transformatörün gücünü

geçmemelidir. Trafo ve lamba arasındaki mesafe en az 20 cm olmalıdır.

Herhangi bir işe başlamadan önce elektrik beslemesini ya da kablo

bağlantısını kesin!

12 volt tesislerde yüksek akımlar! Yangın tehlikesini engellemek için, sadece

ısıya dayanıklı hatlar ve ısıya dayanıklı klemensler kullanılmalıdır. Tüm elektrik

bağlantılarının tam oturuyor olmasına dikkat edin.

Sadece ürün ile birlikte gönderilen aksesuarları ya da aksesuar olarak

tanımlanmışolanları kullanın!

Ürünün içinde gevşek parçaların olup olmadığını kontrol edin. Varsa ve

böyle parçaların özellikle bulunduğu belirtilmiyorsa bu ürün kurulamaz ya da

işletime alınamaz.

Birlikte gönderilen montaj malzemesini sadece zemin elverişliyse kullanın.

Eğer değilse sadece zemin için elverişli montaj malzemesi kullanın.

Ambalajından çıkarma

•Ürünü dikkatlice ambalajından çıkartın ve her türlü taşıma emniyetini

sökün.

•Ambalaj malzemesinin tasfiyesinden önce, ürünün tüm parçalarının içinden

alınmışolduğunu kontrol edin.

Montaj yeri

•Ürün sadece duvara ve tavana monte etmek için uygundur.

Ürünü sadece sağlam, düz ve devrilmeye mahal vermeyecek zeminde

kullanın.

Montaj aşamaları (montajdan önce tamamını okuyun)

•Ürünü resimde belirtildiği şekilde monte edin.

•Elektrik bağlantısı

•Bağlama kıskacı üzerindeki koruyucu kılıfı çıkarın.

•Ürün tam kutuplu ayırıcı ile elektrik beslemesinden ayrılmalıdır.

•Bağlantı hatlarının sonlarındaki kablo uçlarını birlikte gönderilen

koruma hortumları ile donatın.

•Elektrik bağlantısını yapmak için bağlantı hattının siyah ya da

kahverengi kablosunu (dışiletken) L klemensi ile ve bağlantı hattının

mavi kablosunu (nötr iletken) N klemensi ile bağlayın. Bağlantı

hattının yeşil-sarı kablo (koruyucu iletken) ürünün topraklama

klemensine sıkıca bağlanmalıdır.

•Koruyucu kılıfı tekrar kıskacın üzerine çekin.

•İkincil hatı bağlayın. Güvenli elektrik kontağına dikkat edin.

Sorunsuz çalışma ve kurulumun sağlamlığını kontrol edin!

TEKNIK VERILER

138980/81/82 138990/91/92

İşletim gerilimi: 230V~50Hz

Çıkışgerilimi: 12V~50Hz

Koruma sınıfı: I

Elektrik gücü: 105VA 210VA

Çıkışakımı: 8,75A 17,5A

Sigorta: 1 x T1,6A 1 x T3,15A

Verilen çevre derecesini (ta): 60°C

Termal koruyucu: 130°C

Performans kesiti secondary kablo: 4mm

13.03.2017 SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0.

Teknik değişiklik yapma hakkı saklıdır.

MAGYAR

KEZELÉSI UTASÍTÁS

RÖVIDZÁRLAT ELLENI VÉDELEM

TENSEO KISFESZÜLTSÉGŰ RENDSZERHEZ

138980 / 138981 / 138982

138990 / 138991 / 138992

Kérjük, olvassa el figyelmesen a rövid használati utasítást, és őrizze

meg!

BIZTONSÁGI FIGYELMEZTETÉSEK

A biztonsági felhívások figyelmen kívül hagyása életveszélyhez, égéshez

vagy tűzhöz vezethetnek!

•A termék beszerelését, hálózatra történőcsatlakoztatását bízza

szakemberre.

•Ne alakítsa át a terméket.

•Ne függesszen vagy rögzítsen semmit a termékre, főleg dekorációt ne.

•Ne fedje le a terméket - biztosítson szabad légáramlást.

•Ne irányítsa a spot-okat a transzformátorra.

•Ahhoz, hogy elkerüljük a kondenzvíz keletkezését a transzformátoron,

üzemeltetés előtt akklimatizálni kell a helyiséget.

•Meghibásodás esetén ne használja tovább a terméket! Áramtalanítsa azt a

külsőkapcsoló segítségével vagy a biztosíték lekapcsolásával.

Meghibásodás lép fel amennyiben:

•látható sérülés jelenik meg a terméken

•a termék nem megfelelően működik (pl. villog)

•füst, gőz jelenik meg vagy pattogó hangot ad a termék

•égett szag érezhető

•túlmelegedés észlelhető, pl. a szomszédos felületek elszíneződnek

A terméket csak azután üzemeltesse, miután képzett villanyszerelő

átvizsgálta és karbantartotta azt!

•A terméket gyermekek nem használhatják. Biztosítsa, hogy ne is

szenvedhessenek kárt, (pl. égési sérülések, áramütés).

A további biztonsági figyelmeztetéseket így jelöltük: .

TRANSZFORMÁTOR FUNKCIÓJA

•A transzformátor rövidzárlat elleni védelemmel ellátott transzformátor, a

230 voltos hálózati feszültséget 12 voltos feszültséggé alakítja.

HASZNÁLJA AZ UTASÍTÁSNAK MEGFELELŐEN

A termék csak világítási célokra alkalmas, ezért:

•csak 230V ~50Hz hálózati feszültségen működtethető.

•csak a közvetlen érintés elleni védelem szabályának (I. érintésvédelmi

osztály) megfelelően helyezhetőüzembe.

•a terméket csak sima, stabil és csúszásmentes felületen használjuk.

•csak nem gyúlékony felületeken üzemeltethető.

•csak száraz körülmények között használható,

•nem nyirkos vagy szennyezett környezetben.

•nem magas páratartalommal rendelkezőhelyen.

•ne tegye ki mechanikus terhelésnek vagy erős szennyeződésnek.

MŰKÖDÉS

Kisfeszültségűrendszer nagy áramterheléssel! A biztonság érdekében

rendszeresen ellenőrizze az elektromos csatlakozások megfelelőségét.

•A transzformátor hőkapcsolóval van ellátva, amely túlmelegedés esetén

megszakítja a kapcsolatot a hálózattal. A hiba elhárulásával, ill. ha hosszabb

ideig nem üzemeltetjük, a transzformátor újra működőképessé válik.

•A primér oldalon a trafó biztosítékkal van felszerelve. Túlterhelés esetén a

biztosíték kicserélhető. Ügyeljen a biztosíték tulajdonságaira.

KARBANTARTÁS ÉS GONDOSKODÁS

Gondoskodás

Tisztítás előtt áramtalanítsa a terméket, és hagyja lehűlni.

•Rendszeresen tisztítsa meg a terméket enyhén nedves, puha és nem

bolyhosodó anyaggal. Tekintse át a mellékelt tájékoztatót a további

karbantartási teendőkkel kapcsolatban.

TÁROLÁS ÉS HULLADÉKKEZELÉS

Tárolás

•A terméket tiszta, száraz környezetben tárolja. Ügyeljen arra, hogy a

termék ne sérüljön mechanikusan a tárolás során.

A hulladék közt vagy hulladéktárolóban talált terméket csak azután

próbálja meg beüzemelni, ha annak állapotát egy megbízható

villanyszerelőelfogadhatónak találta.

Hulladékkezelés (Európai Unió)

•A terméket ne a hagyományos háztartási hulladékkal együtt dobja ki! A fenti

jellel ellátott termékeket a WEEE, 2012/19 irányelv szerint az elektromos és

elektronikus termékek számára kihelyezett hulladékgyűjtőkbe tegye!

ÜZEMBE HELYEZÉS

(csak képzett villanyszerelővégezheti)

A törpefeszültségű(12V) transzformátor beszerelése: a traszformátort

teljesítményének 80%-áig szabad terhelni. A csatlakoztatott lámpatestek watt

teljesítményének nem szabad meghaladnia a transzformátor kimenő

teljesítményét. A távolság minimum 20 cm kell legyen a transzformátor és a

lámpatest között.

Áramtalanítsa a hálózatot, vagy húzza ki a hálózatból, mielőtt bármilyen

munkába belekezdene!

Nagy áramú, kisfeszültségűrendszereknél! Csak hőálló vezetékeket és

rögzítőelemeket használjon a tűz elkerülésének érdekében. Ellenőrizze, hogy

minden elektronikus csatlakozó megfelelően legyen rögzítve.

Csak olyan alkatrészeket használjon, amelyek a termékkel együtt kaphatóak

vagy kiegészítőként vannak feltüntetve!

Nézze át a terméket, nem lazultak-e meg esetleg bizonyos alkatrészek. Ha

a lámpatesten belül kilazult néhány alkatrész, és ezek nincsenek eléggé

meghúzva, előfordulhat, hogy a terméket nem lehet üzembe helyezni vagy

működtetni.

Csak abban az esetben használja a mellékelt rögzítőanyagot, amennyiben

az kompatibilis a beépítési felülettel. Ha ez az eset nem áll fenn, keressen a

felületnek megfelelőrögzítőt.

Kicsomagolás

•Óvatosan vegye ki a terméket a csomagolásból, eltávolítva minden

biztonságos szállítást elősegítőanyagot.

•Mielőtt kidobná a csomagolóanyagot, ellenőrizze, hogy a termékhez

tartozó összes alkatrészt kivette-e.

Beszerelés helye

•A termék kizárólag falra és mennyezetre szerelhető.

A terméket csak sima, stabil és csúszásmentes felületen használjuk.

A szerelés lépései (olvassa végig figyelmesen!)

•A terméket az ábrán látható módon állítsa össze.

•Elektromos Csatlakozás

•Távolítsa el a csatlakozó kapcson lévővédőhüvelyt.

•A terméknek leválaszthatónak kell lennie a transzformátorról egy

szakaszoló kapcsoló segítségével.

•A három vezetékvéget lássa el védőcsövekkel.

•Az elektromos bekötéshez a fekete vagy barna kábelt (fázisvezető)

az L jelzéshez, a kék kábelt (nullavezető) az N jelzéshez kell

csatlakoztatni. A csatlakozó vezeték zöld-sárga erét (védővezeték) a

termék földelőkapcsaival szilárdan össze kell kötni.

•Húzza a védőhüvelyt ismét a kapocsra.

•Csatlakoztassa a szekunder vezetékeket a transzformátorhoz. Ügyeljen a

megfelelőelektromos csatlakozásokat.

Ellenőrizze, hogy a termék megfelelően működik, és biztonságosan

rögzítve van!

MŰSZAKI ADATOK

138980/81/8

2 138990/91/9

Üzemi feszültség: 230V~50Hz

Kimeneti feszültség: 12V~50Hz

Érintésvédelmi osztály: I

Teljesítmény tartomány: 105VA 210VA

Kimeneti áram: 8,75A 17,5A

Biztosíték: 1 x T1,6A 1 x T3,15A

Környezeti hőmérséklet (ta): 60°C

Hővédelem: 130°C

Vezeték keresztmetszet Másodlagos vezeték: 4mm

13.03.2017 SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0

A technikai részletek termékenként változhatnak.

This manual suits for next models

Table of contents

Languages:

Other SLV Transformer manuals

SLV

SLV IP67 TRAFO User manual

Popular Transformer manuals by other brands

Jobsite

Jobsite BT-VGA Installation and user guide

Altec Lansing

Altec Lansing 15567A TRANSFORMER manual

Conrad

Conrad 57 08 76 operating instructions

Monacor

Monacor TVI-200 quick start guide

Tube Amp Doctor

Tube Amp Doctor VT100ESG-S operating instructions

Siemens

Siemens 3VL9 8TC00 Series operating instructions

RUSTA

RUSTA 913013100101 manual

Goobay

Goobay 55400 user manual

Moeller

Moeller PFR-5 Series installation instructions

GE STD15C instructions

Victron energy

Victron energy 32 A manual

Krieger

Krieger ULT1150 instruction manual

Tektronix

Tektronix CT-1 instruction manual

Inlite

Inlite SMART HUB-300 installation manual

luxform

luxform 9930 quick start guide

Audioplex

Audioplex THE BEAST installation manual

Monacor

Monacor Stage Line FGA-102 quick start guide

Conrad

Conrad 577024 operating instructions

SLV 138981 User manual

Popular Transformer manuals by other brands
