Smoke Factory Spaceball II User manual

SMOKE FACTORY
FOG AND HAZE GENRATORS
Bedienungsanleitung / Manual
Spaceball II
SMOKE FACTORY
FOG AND HAZE GENRATORS

– 1 x Spaceball II
– 1 x 750 ml-Tank mit Kanisterdeckel
mit Schnellkupplung, Silikonschlauch
und Sinterlter
– 1 x Bedienungsanleitung
Bei fehlenden Teilen bitte umgehend
bei Ihrem Lieferanten melden.
- 1 x Spaceball II
- 1 x 750 ml tank with tank lid
with quick connector, Silicon tube
and lter
- 1 x Manual
Report on missing parts, please
contact your supplier immediately.
Lieferumfang Contents of Delivery
02
Allgemeines 1.
Sicherheitshinweise 2.
Bezeichnung der Teile 3.
Fluid 4.
Allgemeines 4.1
Befüllen des Fluidkanisters 4.2
Arbeiten mit der Spaceball II 5.
Auswahl des Standortes 5.1
Inbetriebnahme allgemein 5.2
Ausschalten allgemein 5.3
Betriebsmöglichkeiten 5.4
Betrieb über DMX 512 5.4.1
Betrieb über 0 - 10 Volt (+) DC 5.4.2
Stand alone-Betrieb 5.4.3
Betrieb mit Funkfernbedienung 5.4.4
Arbeiten mit dem internen Timer 5.5
Autostart 5.5.1
Pin-Belegung 5.6
Tips, Pege, Wartung 6.
Störung-Ursache 7.
Technische Daten 8.
Garantiebestimmungen 9.
Inhalt
1. General
2. Safety
3. Names of Parts
4. Fluid
4.1 General
4.2 Filling the uid container
5. Working with the Spaceball II
5.1 Selecting the location
5.2 Putting into operation
5.3 Switching OFF
5.4 Display Modes
5.4.1 Operating possibilities
5.4.2 Operating on 0-10 V (+) DC
5.4.3 Stand-alone operation
5.4.4 Operation with remote control
5.5 Working with the internal timer
5.5.1 Auto start
5.6 Wiring of connectors
6. Cleaning, Care and Maintenance
7. Trouble Shooting
8. Specications
9. Warranty
Contents
SMOKE FACTORY
FOG AND HAZE GENRATORS

Trotz seiner „nur“ 650 Watt Leistung hat das Gerät einen erstaunlich hohen
Nebelausstoß. Gleichzeitig zeichnet sich die Spaceball II durch niedrigen
Strom- und Fluidverbrauch aus.
Somit sind die Betriebskosten günstig und das Gerät ist gleichzeitig energies-
parend. Durch die handlichen Abmessungen und das geringe Gewicht läßt
sich die Maschine gut transportieren und ist fast überall einsetzbar.
1. Allgemeines
Despite its “only” 650 watts of power, the device has an amazingly high smoke
output. Simultaneously, the Spaceball II is characterized by low power- and
uid consumption.
Thus, the operating costs are low and the unit is also energy ecient. The
handy dimensions and low weight makes the machine easy to transport and
to be used almost anywhere.
1. General
SMOKE FACTORY
FOG AND HAZE GENRATORS
03

Eine Nebelmaschine ist kein Spielzeug!
• Aus der Nebelaustrittsöffnung tritt sehr heißer Dampf aus.
Verbrennungsgefahr!
• Während des Betriebes können vereinzelt sehr heiße Fluid-
Tröpfchen aus der Nebelaustrittsöffnung austreten. Deshalb nie
auf Personen nebeln und einen Sicherheitsabstand von 3 m zur
Nebelaustrittsöffnung einhalten.
• Während des Betriebes niemals an der Nebelaustrittsöffnung
hantieren. Verbrennungsgefahr!
• Der Standort muss eine nicht entammbare, nicht brennbare
und nicht wärme empndliche Stelläche in ausreichender
Größe, mindestens aber in doppelter Grundäche des
Gerätes sein.
• Einen Mindestabstand von 60 cm zu entammbaren, brenn-
baren und wärme empindlichen Gegenständen einhalten.
• Glycole sind Alkohole und brennen mit einer leicht bläuli-
chen, fast unsichtbaren Flamme. Deshalb niemals in starke
Zündquellen wie offenes Feuer oder Pyro-Effekte nebeln.
• Ein an eine Stromquelle angeschlossenes Gerät nie öffnen und
nie unbeaufsichtigt lassen.
• Die Sichtweite nicht unter 2 m sinken lassen. Sie tragen die
Verantwortung für Personen, die sich im vernebelten
Raum bewegen.
2. Sicherheitshinweise
A fog machine is not a toy!
• From the nozzle comes out very hot steam.
Danger of burns!
• During operation, Occasionally very hot droplets of
uid escape from the Fog nozzle. Thus never
aim at persons directly and use at a safe distance
of 3 m from the nozzle.
• During operation, Never touch the nozzle.
Danger of burns!
• The location must be non-ammable, and non-heat-
sensitive. The oor space should be of sucient size,
but at least be twice as big as the device.
• Keep a minimum distance of 60 cm to combustible
and heat-sensitive electronic objects.
• Glycol is alcohol and burns with a slightly bluish,
almost invisible ame. Therefore, never fog into strong
sources of ignition like re or pyrotechnic eects.
• Never open or leave an to a power source connected
device unattended.
• The visibility should not drop below 2 m. You are
responsible for those moving in the misty space.
2. Safety
SMOKE FACTORY
FOG AND HAZE GENRATORS
04

• Do not drink Fog uid. Keep away from children. In
case of eye contact rinse with much water. In case of
accidental ingestion, consult a doctor and show uid
container.
• Spilled uid or splashed uid droplets can cause a
slip hazard. Absorb uid and dispose.
• Fog can activate smoke detectors.
• Articial mist can be generated in various ways. The
here applied generating method, with mist vaporizer
smoke machines, is the least dangerous.
• There is no case known to us, in which a normal
healthy person by the use of this articial fog in some
way has been harmed.Guaranteed if the professional
fog generators are used correctly, evaporation tem
peratures are good and the correct fog uid is used.
• However, we recommend: People with health problems
or problems of the airways or allergies should avoid
contact with articial fog.
• Nebeluid nicht einnehmen. Von Kindern fernhalten. Bei Au-
genkontakt mit viel Wasser ausspülen.
Bei versehentlicher Einnahme Arzt aufsuchen.
• Verschüttetes Fluid oder verspritzte Fluid-Tröpfchen können
Rutschgefahr auslösen. Fluid aufnehmen und
vorschriftsmäßig entsorgen.
• Nebel kann Rauchmelder auslösen.
• Kunstnebel kann auf verschiedene Arten erzeugt werden.
Die hier angewandte Methode, Nebel mit Verdampfer-Nebel-
maschinen zu erzeugen, ist dabei die ungefährlichste.
• Es ist uns kein Fall bekannt, in dem ein normal gesunder
Mensch durch die Verwendung dieses künstlichen Nebels in
irgendeiner Weise zu Schaden gekommen wäre. Voraussetzung
ist die Anwendung professioneller Nebelgeräte mit korrekten
Verdampfungstemperaturen und den darauf
abgestimmten Nebeluiden.
• Dennoch empfehlen wir: Erkrankte Personen oder Personen
mit Vorschäden der Atemwege oder Neigung zu Allergien
sollten den Kontakt mit Theaternebel meiden!
SMOKE FACTORY
FOG AND HAZE GENRATORS
2. Sicherheitshinweise 2. Safety
05

1: Fog nozzle
2: Control panel for adjusting the DMX-starting
address and to regulate the output
3: Socket for analog operation
4: DMX in / out
5: Fluid hose connector
6: Quick coupling / locking sleeve
7: Canister lid
8: Ventilation valve
9: Sintered lter
• 1: Nebelaustrittsöffnung
• 2: Bedienfeld zum Einstellen der DMX-Startadresse
und zur Regelung des Outputs
• 3: Buchse für analogen Betrieb
• 4: DMX in/out
• 5: Arretierhülse für Fluidschlauch
• 6: Schnellkupplung / Arretierhülse
• 7: Kanisterdeckel
• 8: Belüftungsventil
• 9: Sinterlter
SMOKE FACTORY
FOG AND HAZE GENRATORS
06
3. Bezeichnung der Teile 3. Names of Parts
6
8
7
9
12
4
55
3
Abb./Fig. 1
Abb./
Fig. 2

4.1 General
The Spaceball II is designed for use with
Smoke Factory fog uids.
The following Smoke Factory - fog uids are available:
Fast-fog: very fast disappearing fog uid
Super-Fog: Long-lasting standard fog uid
Heavy fog: extremely long lasting uid with a particularly
high proportion of raw materials. For large spaces and
open air
Designer Fog: Special uid for producing long-lasting
mist for professional Light and laser design, especially
good reection, long time, completely odorless
The use of third party uids will void the warranty on
parts directly in contact with the uid.
PLEASE NOTE: The vaporizer of our machines should
NOT be cleaned!
On the market oered cleaners, will seriously damage
the vaporizer! The warranty will void in this case.
4.2 Filling the uid container
- Disconnect the uid tube from the quick coupling
by retracting the brass collar / Quick coupling [Fig.1, 6].
- Remove the canister from the holder.
- Unscrew the lid [Fig.1, 7] of the empty container
and ll it with Fog uid. Pay attention to cleanliness!
- Place the full container into the tank housing.
- Push the brass back rmly into the quick connector
until it clicks and the brass collar is tted properly.
4.1 Allgemeines
Die Spaceball II ist für die Verwendung mit
Smoke Factory - Nebeluiden konzipiert.
Folgende Smoke Factory - Nebeluide sind erhältlich:
Fast-Fog: sehr schnellauösendes Nebeluid
Super-Fog: langanhaltendes Standart-Nebeluid
Heavy-Fog: extrem langanhaltendes Fluid mit besonders hohem
Rohstoffanteil. Für große Räume und Open-Air
Designer-Fog: Spezialuid zur Erzeugung von langanhaltendem
Dunst für professionelles Licht- und Laserdesign, besonders
gutes Reexionsverhalten, hohe Standzeit, völlig geruchslos
Bei Verwendung von Fremduiden erlischt die Garantie auf Teile,
die direkt mit dem Fluid in Berührung kommen.
BITTE BEACHTEN: Der Verdampfer unserer Geräte muss NICHT
gereinigt werden!
Auf dem Markt angebotene Reinigungsüssigkeiten, sogen-
annte Cleaner, können dem Verdampfer schaden! Die Garantie
erlischt in diesem Falle.
4.2 Befüllen des Fluidkanisters
– Lösen Sie die Stecktülle aus der Schnellkupplung durch
Zurückschieben der Arretierhülse / Schnellkupplung
[Abb.1, 6].
– Ziehen Sie den Kanister aus der Halterung.
– Schrauben Sie den Tankdeckel [Abb.1, 7] von dem leeren
Kaniste rund füllen Sie diesen mit Nebeluid.
Auf Sauberkeit achten!
– Schieben Sie den vollen Kanister in das Kanisterfach zurück.
– Stecken Sie die Stecktülle wieder fest in die Schnellkupplung,
bis Sie ein Klicken hören und die Stecktülle fest arretiert ist.
SMOKE FACTORY
FOG AND HAZE GENRATORS
07
4.Fluid 4.Fluid

5.1 Selecting the location
The location in which you operate the Spaceball II must:
• Be dry
• Be free from dusty or polluted air
• Be vibration and shock-free
• Be a non-ammable place
• Be well-ventilated with fog-free air
• Have an ambient temperature between 5 ° C and 45 ° C
• Have a relative humidity below 80%

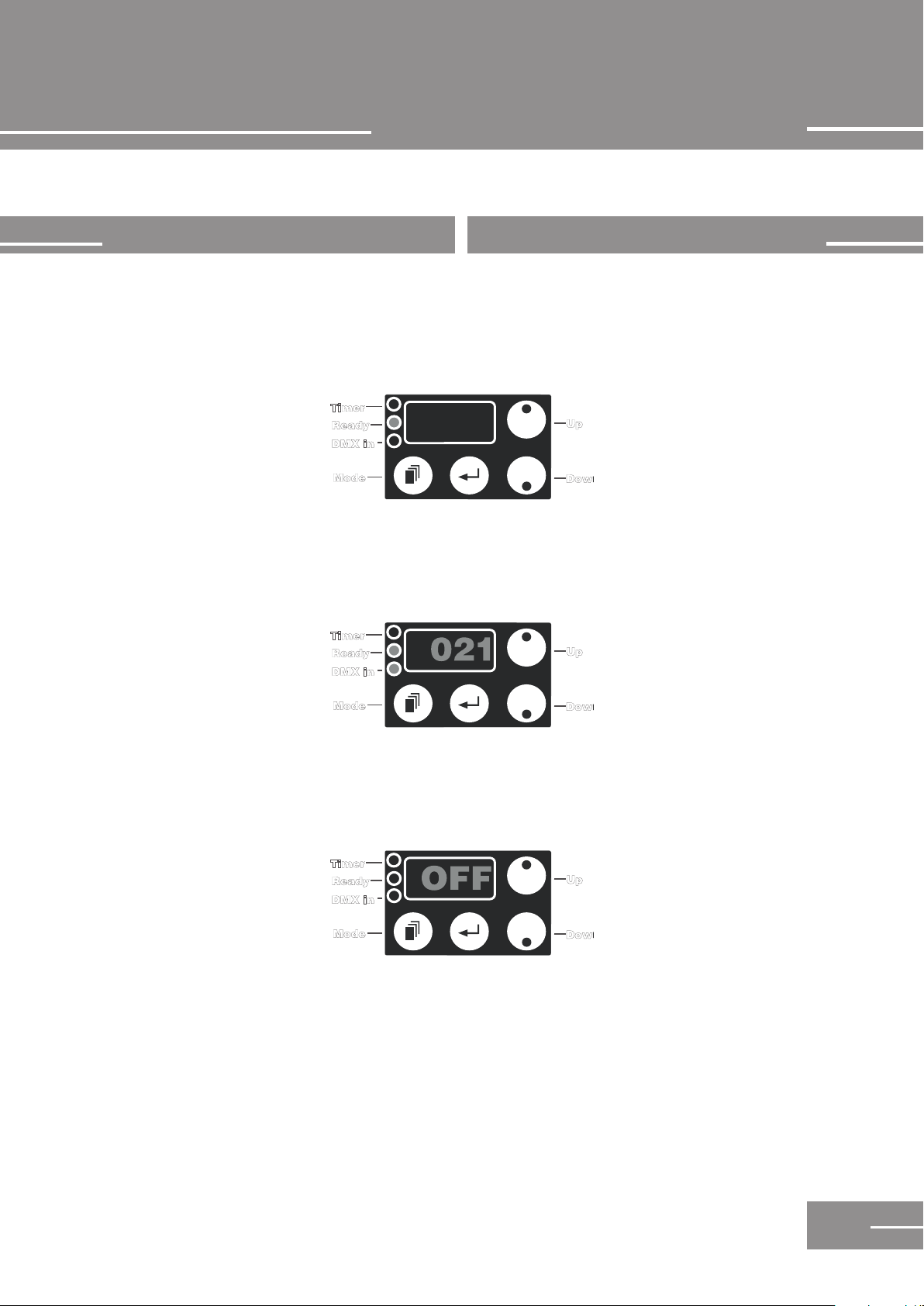

5.2 Putting into operation
a. Plug the power cord into a grounded outlet. Make
sure that the correct voltage (230 V/50 Hz) is provided. In
the display of the control panel a “P” and two gures is
shown.
5.1 Auswahl des Standortes
Der Standort, an dem Sie die Spaceball II betreiben, muß:
• trocken sein
• frei von staubiger oder verschmutzter Luft sein
• vibrations- und erschütterungsfrei sein
• eine nicht entammbare Stelläche sein
• gut mit frischer, nebelfreier Luft belüftet sein
• eine Umgebungstemperatur zwischen 5° C und 45° C haben
• eine relative Luftfeuchte von unter 80% haben
5.2 Inbetriebnahme allgemein
a. Stecken Sie den Netzstecker in eine Schutzkontaktsteckdose.
Stellen Sie sicher, dass die richtige Betriebsspannung (230
V/50 Hz) vorliegt. Im Leuchtzifferndisplays des Bedienfeldes
erscheint ein “P” und zwei Zahlen.
SMOKE FACTORY
FOG AND HAZE GENRATORS
08
5. Arbeiten mit der Spaceball II 5. Working with the Spaceball II
14: Mode Taste
15: Up/Down Tasten
16: Enter Taste
17: DMX LED Gelb
18: Display
19: Timer LED Rot
20: Ready LED Grün
14: Mode Button
15: Up/Down Tasten
16: Enter Taste
17: DMX LED yellow
18: Display
19: Timer LED Rot
20: Ready LED Grün
Abb./Fig. 3
Abb.3
Timer
Ready
DMX in
Mode
Up
Down
18
19
20
17
14
16
15

5.3 Switching OFF
a. Press the Mode button [Fig.3, 14] repeatedly
until “OFF” appears. After 15 Seconds turns
the unit o automatically. In the lower right
corner of the Display you see a red dot.
You can use the device within 15 seconds by
pressing the Enter key [Fig.3, 16].
5.3 Ausschalten allgemein
a. Drücken Sie die Mode-Taste [Abb.3, 14] so oft, bis im
Display „OFF” erscheint. Nach 15 Sekunden schaltet
sich das Gerät automatisch aus. In der rechten
unteren Ecke des Displays erscheint ein roter Punkt.
Sie können das Gerät innerhalb der 15 Sekunden
auch durch Betätigen der Enter-Taste [Abb.3, 16] ausschalten.
b. Beim Ausschalten des DMX-Pultes wird das Gerät
nach 15 Sekunden automatisch abgeschaltet.
b. When you turn o the DMX signal, the device
switches o automatically after 15 seconds.
SMOKE FACTORY
FOG AND HAZE GENRATORS
09
5. Arbeiten mit der Spaceball II 5. Working with the Spaceball II
Abb.4
b. Nach ca. sieben Minuten Aufheizzeit ist das Gerät
betriebsbereit. Sobald die Arbeitstemperatur erreicht
ist, blinkt die grüne Ready-LED [Abb.3, 20]. Wenn die
Endtemperatur erreicht ist, leuchtet die LED permanent.
c. Stellen Sie die gewünschten Werte über die
UP und DOWN Tasten [Abb.3, 15] ein und drücken Sie
dann die Enter-Taste [Abb.3, 16], um den Nebelvorgang
zu starten (siehe Kapitel 5.4).
b. After about seven minutes, the heating device
is operational. Once the Working temperature is
reached, the green Ready LED [Fig.3, 20] will blink. If the
nal temperature is reached, the LED lights permanently.
c. Set the desired value with the Up and Down
buttons Fig.3, 15] on the control panel and then press
the Enter button [Fig.3, 16] to start the fogging process
(see section 5.4).
Timer
Ready
DMX in
Mode
Up
Down
Abb./Fig. 4

5.4 Display Modes
Panel in the standard menu
5.4 Betriebsmöglichkeiten
Bedienfeld im Standard-Menü
Figure 5:
Display shown when adjusting the pump output
Abb.5:
Display-Anzeige bei Einstellen des Pumpen-Wertes
Figure 6:
Display shown when adjusting the DMX-starting address
Abb. 6
Display-Anzeige bei Einstellen der DMX-Startadresse
Figure 7:
Screen display when the device is turning o
(should say OFF though)
Abb. 7
Display-Anzeige beim Ausschalten des Gerätes
SMOKE FACTORY
FOG AND HAZE GENRATORS
10
5. Arbeiten mit der Spaceball II 5. Working with the Spaceball II
Timer
Ready
DMX in
Mode
Up
Down
P94
Timer
Ready
DMX in
Mode
Up
Down
Timer
Ready
DMX in
Mode
Up
Down

5.4. Operating Possibilities
Please note: The mode button cannot be used to “scroll”
through the menu items when holding down. The but-
ton must be pressed momentarily. If the Mode button is
pressed for more as two seconds, the unit switches to
the timer mode (see Item 5.4.5)
See Item 5.5. You have the option to control the Space-
ball II externally through the XLR sockets [Fig.1, 3 and 4]
Please note: DMX has priority. That means, once the unit
receives data via DMX 512, the DMX values will have
priority.
5.4.1 Operation with DMX 512
Connect the Spaceball II with a DMX controller. To
do this, use the 5pin XLR connectors 4. Once the
unit receives a correct DMX signal, the yellow
DMX-LED [Fig.3, 17] will light.
a) Press the Mode button [Fig.3, 14] on the front panel
repeatedly until the display shows three Figures.
b) Use the Up / Down-buttons [Fig.3, 15] to select the
DMX start address.
c) Save the start address by pressing the Enter button
[Fig.3, 16].
Now you can set the desired value of the pump with your
DMX controller. When the console is switched o, the
Spaceball II automatically turns o as well.
5.4. Betriebsmöglichkeiten
Bitte beachten Sie: Die Mode-Taste ist nicht zum „Scrollen”
durch die Menü-Punktegeeignet. Sie muss jeweils einzeln
kurz gedrückt werden. Wird die Mode-Taste länger als zwei
Sekunden gedrückt gehalten, wechselt das Gerät in den Timer-
Modus (siehe Punkt 4.5)
Punkt 5.5. Sie haben die Möglichkeit, die Spaceball II über
die XLR-Buchsen [Abb.1, 3 und 4] extern anzusteuern.
Grundsätzlich gilt: DMX hat Vorrang. Das heißt, sobald das
Gerät über DMX 512 angesteuert wird, haben die mittels
DMX eingestellten Werte Priorität.
5.4.1 Betrieb über DMX 512
Verbinden Sie die Spaceball II mit einem DMX-Pult.
Hierzu nutzen Sie die 5pol-XLR-Buchsen [Abb.1, 4]
Sobald das Gerät ein korrektes DMX-Signal empfängt,
leuchtet die gelbe DMX-LED [Abb.3, 17]
a) Drücken Sie die Mode-Taste [Abb.3, 14] auf dem Bedienfeld
so oft, bis auf dem Display drei Zahlen erscheinen.
b) Geben Sie nun über die Up/Down-Tasten [Abb.3, 15] die
gewünschte DMX-Startadresse ein.
c) Speichern Sie die Startadresse, indem Sie die
Enter-Taste [Abb.3, 16] drücken.
Nun können Sie den gewünschten Pumpenwert über das Pult
einstellen. Schalten Sie das Pult aus, wird die Spaceball II
automatisch abgeschaltet.
SMOKE FACTORY
FOG AND HAZE GENRATORS
11
5. Arbeiten mit der Spaceball II 5. Working with the Spaceball II

5.4.2 Operating on 0-10 V (+) DC
Connect the Spaceball II with an analog console or with
the optional radio or cable remote control. To do this, use
the 3pin XLR socket [Fig.1, 3]
a) Plug the cable from the desk / cable remote into the
connector on the machine [Fig.1, 3]
b) The poti on the cable remote or the fader on the
analog desk will control the pump.
c) If the On / O switch at the cable remote control is
pressed, the fogging starts.
5.4.3 Stand-alone operation.
Of course, you can use the Spaceball II in standalone
mode. Here, the value of the pump must be adjusted at
the machine.
a) Press the Mode button [Fig.3, 14] repeatedly until the
display Fig.1, 18 shows “P” and two gures.
b) Adjust with the Up / Down-buttons [Fig.3, 15] the
desired value of the pump, then briey press the Enter
button [Fig.3, 16] to start the fogging process.
The machine runs now with the default output until
the Enter key is pressed again. The output can also be
changed during the fogging process by pressing the Up /
Down-buttons [Fig.3, 15].
5.4.4 Operation with remote control
The wireless remote control for the Spaceball II is
available as an option. The receiver part of the wireless
remote control is connected to the 3pin XLR socket
Fig.1, 3 for analog operation.
From the control panel on the device, set the desired
pump output (see 5.4.3). The machine run now with the
remote as long as the trigger of the remote control is
pressed (see also manual “Wireless remote control”).
5.4.2 Betrieb über 0 - 10 Volt (+) DC
Verbinden Sie die Spaceball II mit einem analogen Pult oder mit
der optional erhältlichen Funk- oder Kabelfernbedienung.
Hierzu nutzen Sie die 3pol-XLR-Buchse [Abb.1, 3].
a) Stecken Sie das Verbindungskabel des Pultes/der Kabelfern-
bedienung in die entsprechende Buchse [Abb.1, 3]
b) Über den Drehknopf auf der Kabelfernbedienung bzw. über
den Fader an Ihrem analogen Pult können
Sie den Pumpenwert regulieren.
c) Durch Betätigen des On/Off-Schalters der
Kabelfernbedienung wird der Nebelvorgang gestartet.
5.4.3 Stand alone-Betrieb
Natürlich können Sie die Spaceball II im sogenannten Stand
alone-Betrieb verwenden. Hierbei wird der Wert für die Pumpe
direkt am Gerät individuell eingestellt.
a) Drücken Sie die Mode-Taste [Abb.3, 14] so oft, bis im Display
Abb.3, 18 ein P und zwei Zahlenerscheinen.
b) Stellen Sie nun mit den Up/Down-Tasten [Abb.3, 15] den
gewünschten Pumpenwert ein und drücken danach kurz die
Enter-Taste [Abb.3, 16] um den Nebelvorgang zu starten.
Das Gerät nebelt nun so lange mit dem voreingestellten Output,
bis die Enter-Taste erneut gedrückt wird. Der Pumpenwert
kann auch während des Nebelvorgangs durch Drücken der Up/
Down-Tasten [Abb.3, 15] geändert werden.
5.4.4 Betrieb mit Funkfernbedienung
Die Funkfernbedienung für die Spaceball II ist optional er-
hältlich und wird mit 3pol-XLR-Stecker ausgeliefert.
Über die 3pol-XLR-Buchse [Abb.1, 3] für analogen Betrieb, wird
der Empfänger mit dem Gerät verbunden. Über das Bedienfeld
am Gerät stellen Sie den gewünschten Nebeloutput ein (siehe
Punkt 5.4.3). Das Gerät nebelt nun mit dem eingestellten Output
so lange, wie Sie den Auslöser des Handsenders betätigen
(siehe auch Bedienungsanleitung „Funkfernbedienung“).
SMOKE FACTORY
FOG AND HAZE GENRATORS
12
5. Arbeiten mit der Spaceball II 5. Working with the Spaceball II

Timer
Ready
DMX in
Mode
Up
Down
control panel in Timer Mode
(red Timer-LED [Fig.3, 19] is on constantly)
Bedienfeld im Timer-Menü
(die rote Timer-LED [Abb.3, 19] leuchtet permanent)
Setting value of the pump in
1% steps (1-99%)
Einstellung des Pumpenwertes
in 1%-Schritten (1-99%)
SMOKE FACTORY
FOG AND HAZE GENRATORS
13
5. Arbeiten mit der Spaceball II 5. Working with the Spaceball II
Timer
Ready
DMX in
Mode
Up
Down
Abb./Fig. 8
Abb./Fig. 9
5.5 Working with the internal timer
With the internal timer the fog and wait time and fog
output can be adjusted. To access the timer menu, hold
down the Mode button [Fig.3, 14] for more than two
Seconds. Once the device is switched to the Timer
mode, the red Timer-LED [Fig.3, 19] is on. When the
timer is active, the red Timer-LED blinks.
To make each setting, proceed as in the standard menu,
so to enter the respective value to be set, press the
Mode button repeatedly until you reach the desired
menu item.
Use the Up / Down keys to adjust the settings and start
the timer by pressing the Enter key.
The timer now starts with the menu item that appears on
the display (e.g. Pxx = Starts with wait time, F.xx = Starts
with fog time).
You can switch back to the menu by pressing the Mode
button [Fig.3, 14] for more than two seconds, or press
the Mode button to change to the “ESC” point and then
the enter button [Fig.3, 16] to conrm.
5.5 Arbeiten mit dem internen Timer
Mit dem internen Timer können Nebel- und Pausenzeiten ein-
programmiert sowie der Pumpenwert eingestellt werden.
Um ins Timer-Menü zu gelangen halten Sie die Mode-Taste
[Abb.3, 14] länger als zwei Sekunden gedrückt. Sobald das
Gerät in den Timer-Modus gewechselt ist, leuchtet die rote
Timer-LED [Abb.3, 19] auf. Wird der Timer aktiviert, blinkt
die rote Timer-LED.
Um die einzelnen Einstellungen vorzunehmen, gehen Sie vor
wie im Standard-Menü, d. h., um in den jeweils einzustellenden
Wert zu gelangen, drücken Sie die Mode-Taste so oft, bis Sie im
gewünschten Menü-Punkt angelangt sind.
Über die Up/Down-Tasten nehmen Sie die Einstellungen vor und
lösen den Timer durch Drücken der Enter-Taste aus.
Der Timer startet nun mit dem Menü-Punkt, der auf dem
Display angezeigt wird (z. B. P.xx = Start mit der Pausenzeit,
F.xx = Start mit der Nebelzeit).
Sie können das Timer-Menü verlassen, indem Sie entweder
die Mode-Taste [Abb.3, 14] länger als zwei Sekunden gedrückt
halten oder im Timer-Menü zum Punkt „ESC” wechseln und
dann die Enter-Taste [Abb.3, 16] drücken.
Pause time adjustment
(0.1-99) in minutes
Einstellung der Pausenzeit
in Minuten (0.1-99)

5.5.1 Autostart.
If the plug is pulled or the power interrupted while the
timer is running, the Spaceball II starts automatically at
the next power-up in Timer mode with the previously
entered values.
5.6 Wiring of connectors
5-pole XLR (DMX):
Pin 1 = Ground (GND), Pin 2 = DMX -,
Pin 3 = DMX+, pin 4 & 5 = not connected
3 pin XLR (analog):
Pin 1 = Ground (GND), Pin 2 = 0-10 V + DC in,
Pin 3 = 12 V + DC out, max. 50 mA
5.5.1 Autostart
Wenn bei aktivem Timer der Netzstecker gezogen oder die Be-
triebsspannung unterbrochen wird, startet die Spaceball II bei
der nächsten Inbetriebnahme automatisch im Timer-Modus mit
den bereits eingegebenen Werten.
5.6 Pin-Belegung
5pol XLR (DMX):
Pin 1 = Ground (Masse), Pin 2 = DMX –,
Pin 3 = DMX +, Pin 4 u. 5 = nc
3pol XLR (analog):
Pin 1 = Ground (Masse), Pin 2 = 0-10 V + DC in,
Pin 3 = 12 V + DC out, max. 50 mA
SMOKE FACTORY
FOG AND HAZE GENRATORS
14
5. Arbeiten mit der Spaceball II 5. Working with the Spaceball II
Timer
Ready
DMX in
Mode
Up
Down
Adjustment of the fog time
(1-99) in seconds
Einstellung der Nebelzeit (Fogtime)
in Sekunden (1-99)
Escape to switch back to
standard menu with Enter button
Escape zum Wechseln ins
Standard-Menü mit Enter-Taste
Timer
Ready
DMX in
Mode
Up
Down
Abb./Fig. 10
Abb./Fig. 11

• Make sure the ventilation slots are not clogged by dust.
If necessary, the ventilation openings should be cleaned.
• Avoid overheating by complying with the operating
ambient temperature. Let, for example, no lights shine
directly on the machine.
• Avoid leaving the Spaceball II running without uid.
The pump will run dry.
• Wipe leaked uid immediately. Moisture - also fog uid
can destroy the Electronics.
• Check from time to time the state of the uid lter,
if necessary, clean or replace.
• When frequently using the same uid canister, this
should this rinsed thoroughly before lling with fresh
uid. This will prevent contamination and ‘ocking’ of
the uid.
• In the case of a xed installation of the Space Ball II
ensure that a fog-free airow is guaranteed. Cooling air
with too high a concentration of fog can condense
inside the machine and cause moisture damage.
• Note: The height dierence between the external
container and the machine must not exceed 1.5
meters, otherwise the pump cannot extract the uid
from the container!
• Clean the surface of the device if necessary with a
suitable, solvent-free detergent.
• PLEASE NOTE: The vaporizer of our machines should
NOT be cleaned! Cleaning uids can damage the
vaporizer! The warranty will void in this case.
• Stellen Sie sicher, dass die Lüftungsschlitze nicht mit
Staubablagerungen zugesetzt sind. Gegebenenfalls müssen die
Lüftungsschlitze gereinigt werden
• Vermeiden Sie eine Überhitzung des Gerätes durch die Einhal-
tung der Betriebs- Umgebungstemperatur. Lassen Sie z. B. keine
Scheinwerfer direkt auf das Gerät strahlen.
• Vermeiden Sie es, die Spaceball II ohne Fluid laufen zu lassen.
Die Pumpe läuft sonst trocken.
• Wischen Sie ausgetretenes Fluid sofort auf. Feuchtigkeit –
auch Fluid – zerstört die Elektronik.
• Überprüfen Sie von Zeit zu Zeit den Zustand des Sinterlters,
gegebenenfalls reinigen oder ersetzen.
• Bei häuger Verwendung des gleichen Fluidkanisters sollten
Sie diesen vor jedem Befüllen mit frischem Fluid gründlich aus-
spülen. Dadurch vermeiden Sie Verunreinigungen
und vorzeitiges Verocken des Fluides.
• Bei einer Festinstallation der Spaceball II ist darauf zu achten,
dass eine nebelfreie Luftzufuhr permanent gewährleistet ist.
Kühlluft mit zu hoher Nebelkonzentration kann in der Maschine
kondensieren und zu Feuchtigkeitsschäden führen.
• (Achtung: Der Höhenunterschied zwischen externem Kanister
und Maschine darf maximal 1,5 Meter betragen, da die Pumpe
das Fluid sonst nicht mehr ansaugen kann!)
• Reinigen Sie die Oberäche des Gerätes wenn nötig mit einem
geeigneten, lösungsmittelfreien Reinigungsmittel.
• BITTE BEACHTEN: Der Verdampfer unserer Nebelgeräte muss
NICHT gereinigt werden! Reinigungsüssigkeiten können dem
Verdampfer schaden! Die Garantie erlischt in diesem Falle.
SMOKE FACTORY
FOG AND HAZE GENRATORS
15
6. Tips, Pege, Wartung 6. Cleaning, Care and Maintenance

The fog machine does not fog
• Check external control devices
• Check mains supply
• Check the amount of uid
• Check connection to the uid tank for leaks
• Check uid hose for leaks
• Check the lter for contamination
The fog machine fogs uncontrollably
• Check mains supply
• Inspect for moisture (moisture in the device may
cause the fogging).
The fog machine switches o suddenly
• The thermostat has tripped due to overheating.
Remove external heat source(s), and provide adequate
ventilation. The device is switched on again after about
15-30 minutes.
Loud humming noise during fogging
• The pump runs dry. This should always be avoided!
• Rell uid container.
• Check hose coupling and uid bottle.
Die Nebelmaschine nebelt nicht
• Externe Ansteuerungen überprüfen
• Stromquelle überprüfen
• Fluidmenge überprüfen
• Verbindung am Fluidtank auf Dichtigkeit überprüfen
• Fluidschlauch auf Dichtigkeit überprüfen
• Sinterlter auf Verunreinigungen untersuchen
Die Nebelmaschine nebelt unkontrolliert
• Externe Ansteuerungen überprüfen
• Untersuchen auf Feuchtigkeit (Feuchtigkeit im Gerät kann den
Nebelvorgang auslösen).
Die Nebelmaschine schaltet plötzlich ab
• Der Temperaturwächter hat wegen Überhitzung abgeschaltet.
Äußere Wärmequelle(n) entfernen und für ausreichend Luftzu-
fuhr sorgen. Das Gerät schaltet sich dann nach
ca. 15 - 30 min. wieder ein.
Lautes Brummgeräusch beim Nebeln
• Die Pumpe läuft trocken.
Dies sollte unbedingt vermieden werden!
• Fluid nachfüllen
• Schlauchkupplung überprüfen und nochmals einrasten lassen.
SMOKE FACTORY
FOG AND HAZE GENRATORS
16
Fehlermeldung E-1 im Display
• Bitte kontaktieren Sie den Service.
E-1 error message in the display
• Please get in contact
with our service
7. Störung – Ursache 7. Trouble shooting
Timer
Ready
DMX in
Mode
Up
Down
Abb./Fig. 12
Timer
Ready
DMX in
Mode
Up
Down
Fehlermeldung E-4 im Display
• Das Gerät ist zu heiß, die Heizung wird
abgeschaltet und heruntergekühlt.
Behebung: Netzstecker ziehen
und wieder einstecken.
E-4 error message on the display
• The unit is too hot, the heating is
switched o and cooled.
Solution: Unplug and reinsert.
Abb./Fig. 13

Funktionsprinzip: Verdampfer-Nebelmaschine
Leistung: 650 Watt
Versorgungsspannung: 230 V/ 50 Hz oder 120 V/ 60 Hz
Aufheizzeit: ca. 7 Min.
Fluidverbrauch: 60 ml/min bei max. Output
15 ml/min bei Dauernebel
Fassungsvermögen Fluidtank: 750 ml
Nebelausstoß: in 99 Stufen einstellbar, 1%-Schritte
Ausstoßweite: max. 8 m
Nebelzeit: bei 100% Output ca. 35 sek.
bei < 25% Output Dauernebel
Ansteuerung: DMX 512
0 - 10 V analog
Timer
Stand alone-Betrieb
Funkfernbedienung (Option)
XLR-Remote (Option)
Temperaturregelung: Mikroprozessorgesteuert
Überhitzungsschutz: Heizblock mit Thermostat
Pumpe mit Temperaturschalter
Maße (L x W x H): 35 x 18 x 19 cm
Gewicht ohne Tank: 8,12 kg
Hersteller: Fog, Smoke & Haze Factory GmbH Generators made in Germany
Principle: vaporizing fog machine
Power: 650 watts
Supply voltage: 230 V / 50 Hz or 120 V / 60 Hz
Heating time: 7 minutes
Fluid consumption: 60 ml / min at max. Output,
15 ml / min at continuous output
Fluid tank capacity: 750 ml
Fog output: adjustable in 99 steps, 1% steps
Output: max. 8 m
Fogging time: at 100% output about 35 sec.
at <25% output continuous output
Control: DMX 512, 0 - 10 V analogue,
Timer, Stand-alone operation
Wireless remote control (optional) XLR-remote
(option)
Temperature Control: Microprocessor-controlled
Thermal protection: Block heater with thermostat Pump with
temperature switch
Dimensions (L x W x H): 35 x 18 x 19 cm
Weight without uid: 8,12 kg
Manufacturer: Fog, Smoke & Haze Factory GmbH generator made in Germany
SMOKE FACTORY
FOG AND HAZE GENRATORS
17
8. Technische Daten 8. Specications

For the Spaceball II fog machine you purchased, Smoke Factory
supplies warranty in accordance with the following conditions:
1. We repair free of charge in accordance with the following
conditions (No. 2-6) Damage or fault in the unit, caused by a
proven factory fault, if immediately reported after appearance
and within 24 months after delivery to the end user. The warranty
does not cover minor deviations of the specied quality, which
aect the value and usability of the device or are due to dam-
age caused by water or generally from abnormal environmental
conditions or brute force.
2. The warranty will be performed in such a way that defective
parts at our discretion be repaired or replaced with correct parts.
Devices under warranty should be brought or shipped to us or
handed in at our service centers. For the address of the service
stations please consult your dealer or he will ship the device
for you. The receipt of purchase should be submitted when a
warranty claim is made. Replaced parts become our ownership.
3. The warranty is void if any repairs or adjustments made by
persons that are not authorized by us, or if accessories are pro-
vided that are not adapted to our equipment. In addition, the
warranty voids if other than original Smoke Factory fog uids
are used, if units are sent to the service stations without prior
removal of Fluid from the bottles or when proven to be used in
disregard to the instruction manual or mistakes by incorrect han-
dling /Handling and damages caused by brute force.
4. For components or subassemblies that are subject to natural
or normal wear, we accept no claims.
5. Repairs under warranty do not extend the warranty period or
start a new guarantee time. The warranty period for replaced
parts ends with the warranty period for the whole unit.
6. If a defect or deciency of us cannot be eliminated, or the
rectication of us is denied or unreasonably delayed, within 6
months from the sale of the unit the customer can either
• Receive a new machine at no charge
• Have refunded the lesser value or
• Return the unit and have the purchase price, but not more than
the usual price, refunded.
7. Further or other claims, especially those regarding damage
besides the machine, are - if not necessarily a liability law is in
place - excluded.
Für die von Ihnen erworbene Nebelmaschine Spaceball II leistet Smoke
Factory Garantie gemäß nachfolgenden Bedingungen:
1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingun-
gen (Nr. 2 bis 6) Schäden oder Mängel am Gerät, die nachweislich auf
Werksfehlern beruhen, wenn sie uns unverzüglich nach Feststellung
und innerhalb 24 Monaten nach Lieferung an den Endabnehmer gemel-
det werden. Eine Garantiepicht wird nicht ausgelöst durch geringfü-
gige Abweichungen von der Soll-Beschaffenheit, die für Wert und Ge-
brauchstauglichkeit des Gerätes unerheblich sind, durch Schäden aus
Einwirkung von Wasser sowie allgemein aus anormalen Umweltbedin-
gungen oder höherer Gewalt.
2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach
unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie
Teile ersetzt werden. Geräte, für die unter Bezugnahme auf diese Gar-
antie eine Garantieleistung beansprucht wird, sind an unsere Service-
Stationen zu übergeben oder frei Haus einzusenden. Die Anschrift der
Service-Stationen erfahren Sie bei Ihrem Fachhändler oder dieser sen-
det das Gerät für Sie ein. Dabei ist der Kaufbeleg mit Kauf- und/oder
Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von
Personen vorgenommen werden, die hierzu von uns nicht ermächtigt
sind oder wenn unsere Geräte mit Ergänzungs- oder Zubehörteilen
versehen werden, die nicht auf unsere Geräte abgestimmt sind. Des-
weiteren erlischt der Garantieanspruch wenn andere als original Smoke
Factory-Nebeluide verwendet wurden. Bei Versendung der Geräte an
die Service-Stationen ohne vorherige Entfernung oder Entleerung des
Fluidbehälters erlischt die Garantie ebenfalls, wie auch bei nachweis-
licher Mißachtung der Bedienungsanleitung bzw. bei Fehlern durch un-
sachgemäße Behandlung/ Handhabung sowie bei Schäden aus Gewal-
teinwirkung.
4. Auf Bauteile oder Bauteilgruppen die dem natürlichen Verschleiß
oder der normalen Abnutzung unterliegen, gewähren wir
keine Leistungsansprüche.
5. Garantieleistungen bewirken weder eine Verlängerung der Garan-
tiefrist, noch setzen sie eine neue Garantiefrist in Lauf.
Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist
für das ganze Gerät.
6. Sofern ein Schaden oder Mangel von uns nicht beseitigt werden
kann, oder die Nachbesserung von uns abgelehnt oder unzumutbar
verzögert wird, wird innerhalb von 6 Monaten ab Kauf-/Lieferdatum
auf Wunsch des Endabnehmers entweder
• kostenfrei Ersatz geliefert oder
• der Minderwert vergütet oder
• das Gerät gegen Erstattung des Kaufpreises, jedoch nicht über den
marktüblichen Preis hinaus, zurückgenommen.
7. Weitergehende oder andere Ansprüche, insbesondere solche auf Er-
satz außerhalb des Gerätes entstandener Schäden, sind – soweit eine
Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.
SMOKE FACTORY
FOG AND HAZE GENRATORS
18
9. Garantiebestimmungen 9. Warranty
