Soligo rubi BARISTA RBA91CACC User manual

roBineTS De cuiSine MonoTrou aVec DoucheTTe aMoViBLe À 2 JeTS
SinGLe-hoLe kiTchen FauceTS wiTh Two JeT PuLL-ouT SPraY BariSTa
inSTaLLaTion - SPÉciFicaTionS - enTreTien - GaranTie
inSTaLLaTion - SPeciFicaTionS - MainTenance - warranTY
aMericano
RBA91AMXCC
RBA91AMXNN
caPPuccino
RBA91CAXCC
RBA91CAXNN
aMericano
R BA91AM CC
R BA91AM NN
caPPuccino
R BA91CA CC
R BA91CA NN
eSPreSSo
RBA91ESXCC
RBA91ESXNN
eSPreSSo
R BA91ES CC
R BA91ES NN

2
Merci!
Merci d’avoir choisi un robinet de cuisine de la collection Barista de Rubi.
Nous vous recommandons de lire attentivement les instructions qui suivent pour vous assurer
que votre robinet soit correctement assemblé et installé.
Prenez soin de bien déballer votre robinet.
Sa boîte devrait contenir toutes les pièces nécessaires à son assemblage et à son installation.
Thank You!
Thank you for purchasing a kitchen faucet from Rubi’s Barista collection.
Please read the following instructions to make sure your faucet will be assembled
and installed properly.
Carefully unpack your new faucet.
Package should contain all the parts necessary for its assembly and its installation.

3
Garantie ................................................ Warranty .................................................................. 4
Outils.................................................... Tools........................................................................ 5
Liste des pièces ..................................... Parts list .................................................................. 5
Installation du robinet de cuisine ............ Kitchen faucet installation ........................................ 6
Mises en plan ........................................ Outline drawings ....................................................13
Entretien ............................................... Maintenance..........................................................14
TaBLe DeS MaTiÈreS / TaBLe oF conTenT
Contenu et spécifications sujets à changement sans pré-avis.
Content and specifications subject to change without prior notice.

4
GaranTie
Rubi garantit ses robinets de cuisine Barista contre tout défaut matériel et de fabrication, aussi longtemps que le consommateur acheteur
original en sera propriétaire et selon les conditions qui suivent. Les douchettes et les flexibles de cette série sont couverts par une garantie
d'un an selon les mêmes conditions. Une preuve d’achat (facture d’achat originale) du consommateur acheteur original devra accompagner
toute réclamation adressée à Rubi. Cette garantie n’est pas transférable. Elle ne s’applique pas dans l’éventualité de l’usure d’une utilisation
normale, de dommages causés au produit suite à l’utilisation de pièces de rechange autres que les pièces originales Rubi, une erreur d’instal-
lation, une relocalisation, l’abus, l’utilisation incorrecte ou l’entretien et le service incorrects. La garantie exclut les dommages causés par des
conditions d’air ou d’eau agressantes, ou des nettoyants et/ou des matériaux rugueux ou abrasifs. (Utilisation résidentielle seulement). Elle se
limite à la réparation ou au remplacement du produit seulement (produit de valeur égale).
warranTY
Rubi warrants its Barista kitchen faucets against defects in materials and workmanship for as long as the original purchaser will own his
faucet upon the conditions listed below. Handshowers and flexible hoses of the same series are protected by a 1 year warranty under the
same conditions. Proof of purchase (original sales receipt) from the original consumer purchaser must be made available to Rubi. This limited
warranty is non transferable. It does not apply in the event of product damage due to the use of other than genuine Rubi replacement parts,
installation error, relocation, abuse, misuse, or improper care and maintenance. The limited warranty excludes damage due to aggressive air or
water conditions, or harsh or abrasive cleaners and/or materials. (Residential use only). Warranty is limited to repair and replacement (product
of equal value).

5
LISTE DE PIÈCES /PARTS LIST
Les piècesnécessairesàl'assemblage et à l'installation de votre robinet.
Parts needed to assemble and install your faucet.
01
OUTILS / TOOLS
Outils nécessaires à l'installation.
Tools needed for installation.
Tournevis tête plate / Flathead screwdriver
Clé /Wrench
Outil de serrage (fourni)/Thightening tool (supplied)
OUTILS / TOOLS
01
02
03
04
06
07
05
08
09
10
01 Boyaux flexibles / Flexible hoses
02 Outil / Tool
03 Douchette / Hand shower
04 Poids / Weight
05 Joints d'étanchéité / Sealing gaskets
06 Plaque de fixation / Mounting plate
07 Écrou du flexible de la douchette /
Nut for hand showerflexible hose
08 Anneau de caoutchou / Rubber o'ring
09 Écrou de fixation / Fixation locknut
10 Robinet / Faucet
Diamètre de perçage/Drilling diameter:
1" 1/2 (38 mm)

6
inSTaLLaTion Du roBineT De cuiSine / kiTchen FauceT inSTaLLaTion
02
Retirez l'écrou de la tige de fixation.
Remove nut from fixing rod.
03
Raccordez les deux flexibles d'arrivée
d'eau (froide et chaude) à la base du robinet
du robinet.
Connect the 2 water (cold and hot) inlet
flexible hoses to the base of the faucet.
04
Insérez l'anneau de caoutchouc à la base
du robinet.
Insert the rubber o'ring gasket at the base of
the faucet.

7
inSTaLLaTion Du roBineT De cuiSine / kiTchen FauceT inSTaLLaTion

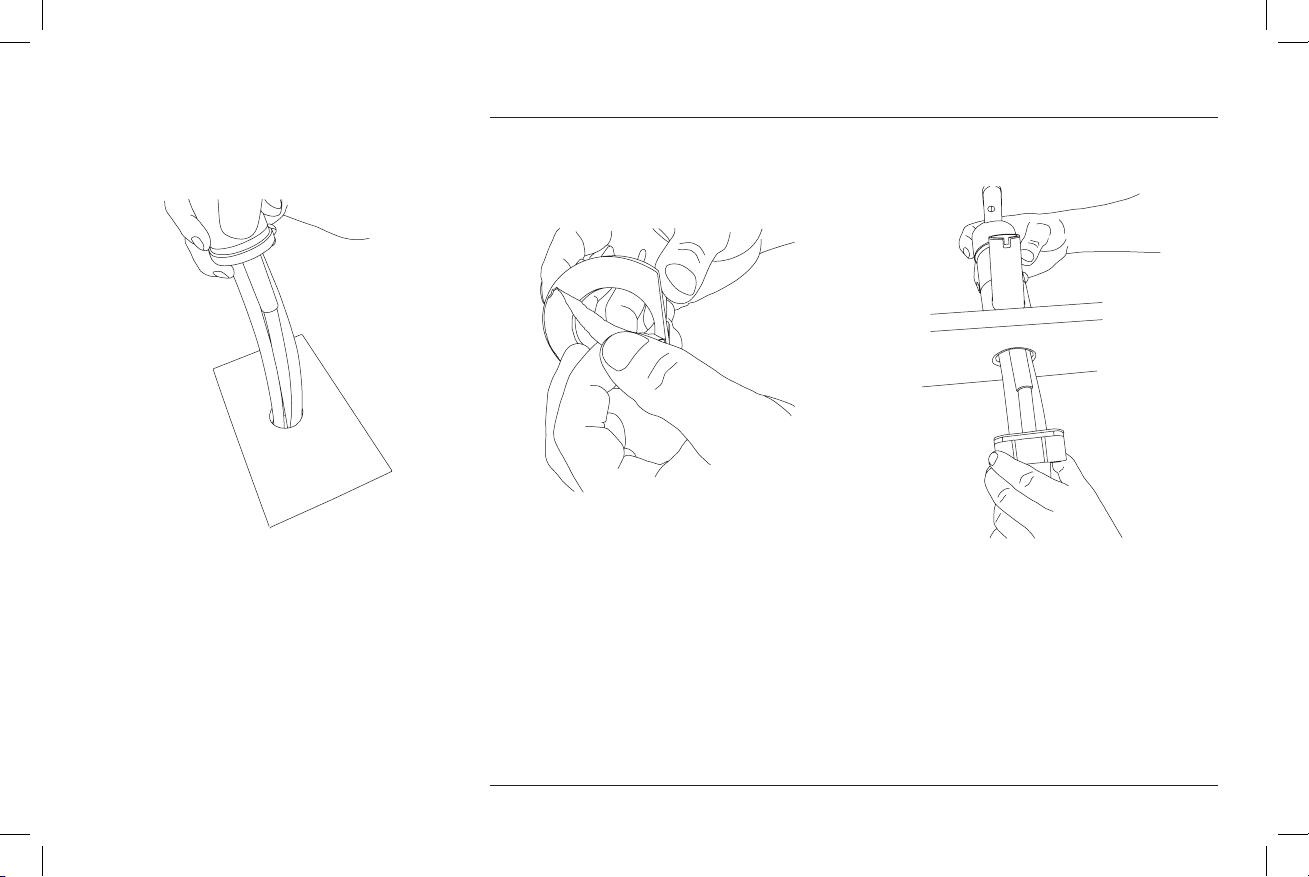

05
Glissez les tiges et les flexibles dans le trou de
la surface prévue pour le robinet.
Slide rods and hoses through the hole of the
surface planned for the tap.
06
Retirez la pellicule de l'adhesif de l'écrou de
fixation.
Peel off fixation locknut adhesive film.
07
Glissez l'écrou de fixation en place.
Slide fixation locknut in place.

8
inSTaLLaTion Du roBineT De cuiSine / kiTchen FauceT inSTaLLaTion

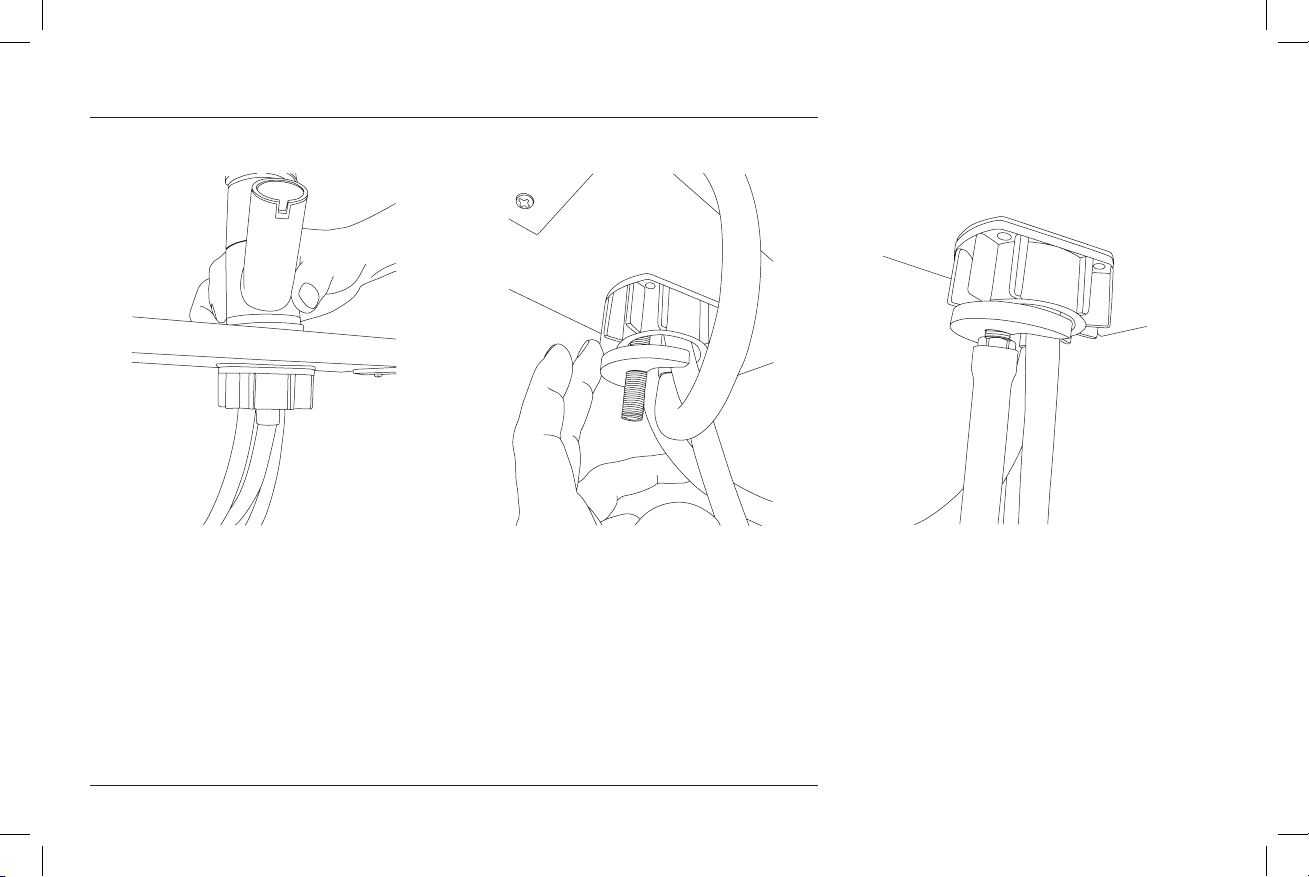

08
Assurez-vous d'aligner correctement la base du
robinet.
Make sure to align the body of the faucet
properly.
09
Sous la surface, placez la plaque de fixation.
Beneath the surface, place mounting plate in
position.
10
En vous servant de l'outil fourni, vissez l'écrou
de la tige de fixation.
With the supllied tool, screw the fixing rod nut.

9
inSTaLLaTion Du roBineT De cuiSine / kiTchen FauceT inSTaLLaTion

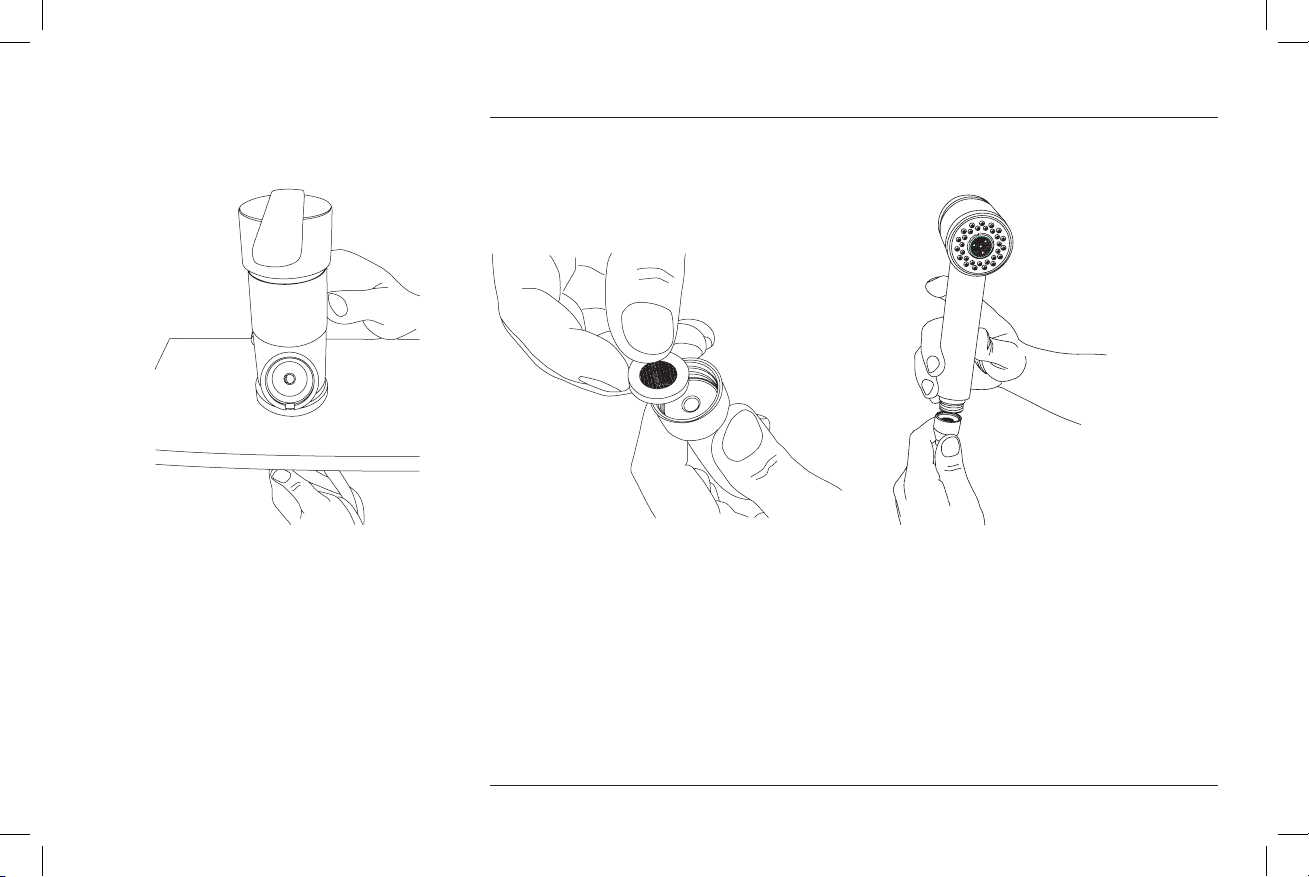

11
Serrez bien l'écrou en gardant aligné.
Thighten nuts properly while maintening
alignement.
12
Placez un joint d'étanchéité à la tête du
flexible de la douchette.
Insert a sealing gasket at the head of the hand
shower flexible hose.
13
Vissez le flexible à sa douchette.
Screw flexible to hand shower.

10
inSTaLLaTion Du roBineT De cuiSine / kiTchen FauceT inSTaLLaTion
14
Insérez la douchette sur son support.
Insert hand shower on its support base.
15
Vissez l'écrou du flexible de la douchette sur la
tige de fixation.
Screw the nut of the hand shower flexible hose
on the fixation rod.
16
Assurez-vous qu'il y ait un joint d'étanchéité
à l'intérieur de l'écrou du flexible de la dou-
chette.
Make sure there is a o'ring seal inside the nut
of the hand shower flexible hose.

11
inSTaLLaTion Du roBineT De cuiSine / kiTchen FauceT inSTaLLaTion
17
Reliez le flexible de la douchette à l'écrou de la
tige de fixation.
Connect hand shower flexible hose to the nut
of the fixation rod.
18
Serrez.
Thighten.
19
Installez la pesée sur le flexible à une distance
appropriée.
Install weight on the flexible hose at an appro-
priate distance.

12
21
Vérifiez le va-et-vient de la douchette.
Verify the pull-out movement of the hand
shower.
22
Raccordez les tuyaux d'arrivée d'eau à leurs
valves d'arrêts respectives (froid / chaud).
Connect the water inlet hoses to their respec-
tive stop valves (cold / hot).
20
Vérifiez l'installation.
Verify installation.
inSTaLLaTion Du roBineT De cuiSine / kiTchen FauceT inSTaLLaTion
Chaud / Hot
Froid / Cold

13

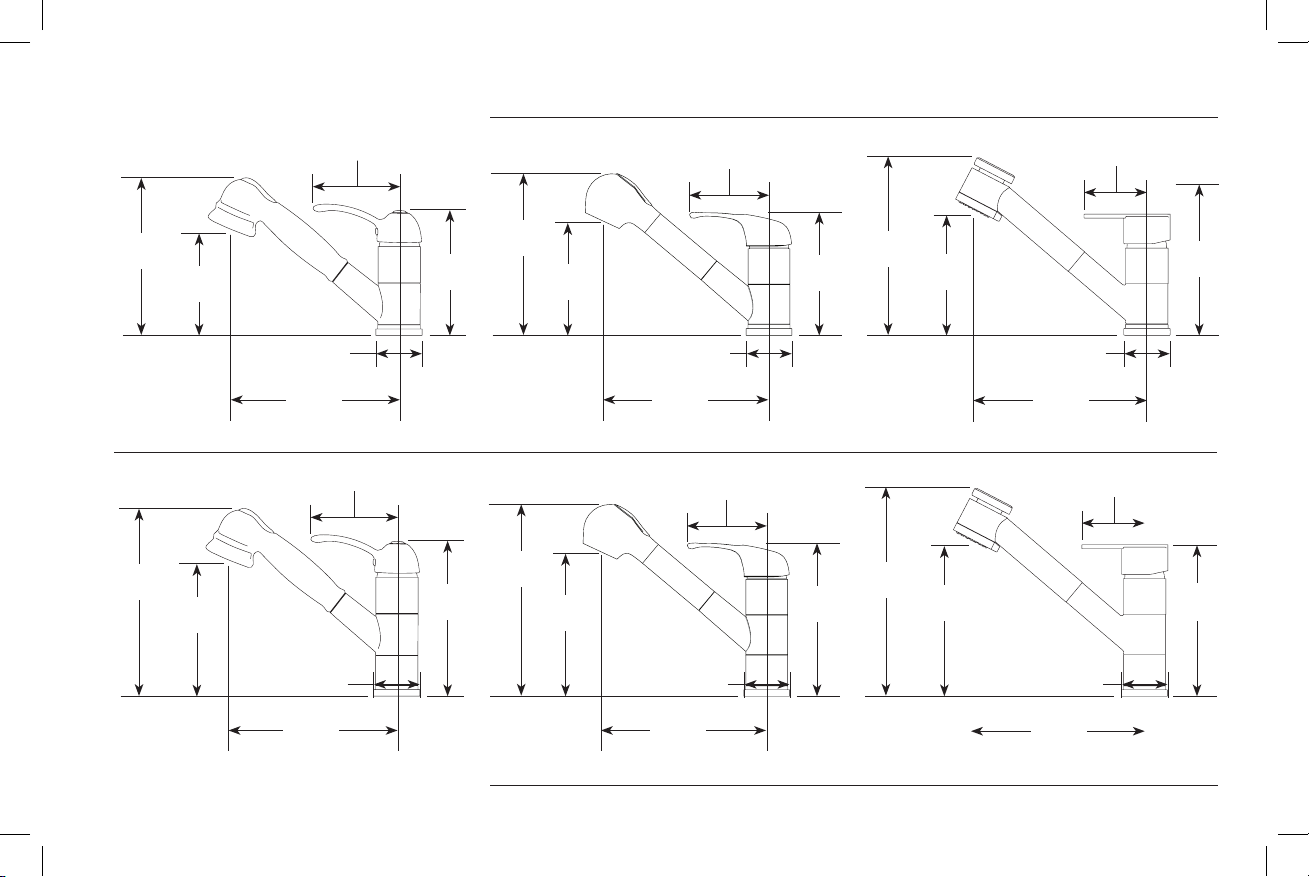

MiSeS en PLan / ouTLine DrawinGS
eSPreSSo
RBA91ESXCC & RBA91ESXNN
aMericano
RBA91AMXCC & RBA91AMXNN
caPPuccino
RBA91CACC & RBA91CAXNN
181 mm
7 1/8"
187 mm
7 3/8"
244 mm
9 5/8"
175 mm
6 7/8"
193 mm
7 5/8"
221 mm
8 3/4"
163 mm
6 3/8"
205 mm
8"
74 mm
2-7/8"
92 mm
3-5/8"
100 mm
3-15/16"
Ø55 mm
Ø2-5/32"
Ø55 mm
Ø2-5/32"
Ø55 mm
Ø2-5/32"
205 mm
8"
190 mm
7-1/2"
183 mm
7-1/4"
188 mm
7 3/8"
eSPreSSo
R BA91ES CC & R BA91ES NN
143 mm
5-5/8"
149 mm
5-7/8"
209 mm
2-1/4"
137 mm
5-3/8"
137 mm
5-3/8"
183 mm
7-7/32"
125 mm
5-3/8"
205 mm
8"
74 mm
2-7/8"
92 mm
3-5/8"
100 mm
3-15/16"
Ø55 mm
Ø2-5/32"
Ø55 mm
Ø2-5/32"
Ø55 mm
Ø2-5/32"
205 mm
8"
190 mm
7-1/2"
145 mm
5-11/16"
150 mm
6"
aMericano
R BA91AM CC & R BA91AM NN
caPPuccino
R BA91CA CC & R BA91CA NN

14
VUE EXPLOSÉE / EXPLODED VIEW
Liste complète des pièces de votre robinet.
Complete parts list of your faucet.
NO. CODES DESCRIPTIONS
01 Corps du Robinet / Faucet body
02 RESPCC / RESPNN Poignée / Handle (Espresso)
02 RAMCC / RAMNN Poignée / Handle (Americano)
02 RCAPCC / RCAPNN Poignée / Handle (Cappuccino)
03 PRCATI03 Cartouche / Cartridge
04 PR000027C / PR000027N Finition de cartouche / Cartridge trime
05 PR000028C / PR000028N Bague de base / Base ring
06 RAMDCC / RAMDNN Douchette / Handshower
(Espresso)
06 RESDCC / RESDNN Douchette / Handshower
(Americano)
06 RCADCC / RCADNN Douchette / Handshower (Cappuccino)
07 PR000034 Socle de support / Base support
08 PR000030 Kit d'attache / Fixing kit
10 PR000033 Clé de serrage / Wrench
11 PRPEWI500 Pesée de plomb / Lead weighing
12 PRFLEXRB Tuyaux d'arrivé d'eau / Water inlet hoses
13 PRFLBACC / PRFLBANN Flexible de douchette / Flexible spray
14 PR000031 Socle douchette / Handshower base
01
01
07
08
08
11
12
14
08
13
03
04
05
08
06
10
02

15
enTreTien
Pour nettoyer votre robinet, un nettoyant liquide sans abrasifs, de l’eau chaude
et un linge doux suffiront pour faire disparaître saletés, tâches et traces d’accu-
mulation de savon. Rincez après le nettoyage et asséchez avec un linge doux sec
pour retrouver le lustre original de votre robinet.
MainTenance
Do not use harsh abrasives cleaners to clean your faucet. A mild detergent, warm
water and a soft cloth will remove normal dirt and soap accumulations on its
surface. Rinse throughly after cleaning and polish with a soft dry cloth to restore
original luster of your faucet.

www.rubi.ca •[e-mail] •T. 800.463.2197
2750, avenue Dalton, Québec, Qc. Canada G1P 3S4
DR008-5
