SOMFY 5012940 User manual

Somfy SAS dans un souci constant d’évolution et d’amélioration peut modifier le produit sans préavis. Photos non contractuelles.Somfy
SAS in a constant concern of evolution and improvement may modify the product without prior notice. Non contractual pictures.©SOMFY.
GMD030110 - SOMFY SAS, capital 20.000.000 Euros, RCS Bonneville 303.970.230 07/2005
5012940
www.somfy.com

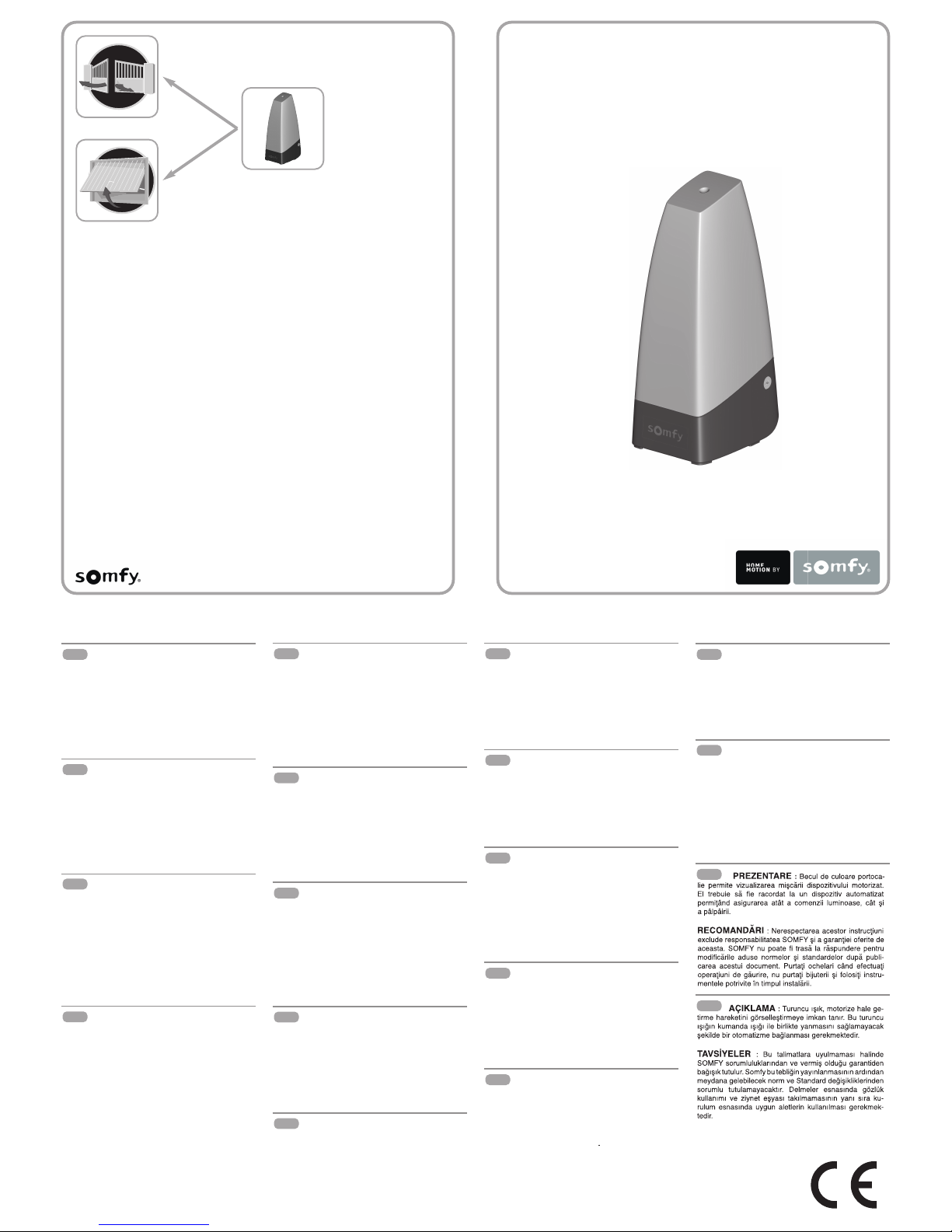

DESCRIPTION: The orange light indicates that
an item of motorised equipment is in motion. It must be
connected to an item of automated equipment that can
control the light and ensure that it flashes.
RECOMMENDATIONS: Non-compliance with the
instructions precludes SOMFY’sresponsibility and invalidates
its guarantee. Somfy cannot be held responsible for changes
innorms and standards occurring after the publication of this
notice. Wear safety glasses during drilling, do not wear jewel-
lery and use appropriate tools during installation.
PRÉSENTATION : Le feu orange permet de
visualiser le mouvement d’une motorisation. Il doit être
raccordé à un automatisme permettant d’assurer la
commande lumière ainsi que son clignotement.
RECOMMANDATIONS : Le non-respect des instruc-
tions exclut la responsabilité de SOMFY et sa garantie. Somfy
ne peut être tenue responsable des changements de normes
et standards intervenus après la publication de cette notice.
Port de lunettes lors des perçages, ne pas porter de bijoux
et utiliser des outils appropriés durant l’installation.
MERKMALE: Die orangefarbene Ampel blinkt
bei Inbetriebnahme des Motors. Die Diode muss zur
Kontrolle des Lichtbefehls sowie des Blinklichts verkabelt
werden.
EMPFEHLUNG: Bei Nichtbeachtung der Gebrauchsan-
leitung haftet die Somfy GmbH nicht und der
Gewährleistungsanspruch erlischt. Somfy ist nicht haftbar für
Änderungen der Normen und Standards, die nach der
Veröffentlich dieser Gebrauchsanleitung vorgenommen wer-
den. Setzen Sie beim Bohren eine Schutzbrille auf. Legen Sie
Ihren Schmuck ab und verwenden Sie für die Installation die
bestimmungsgemäßen Werkzeuge.
PRESENTAZIONE: La luce gialla di segnala-
zione permette di visualizzare il movimento di una motoriz-
zazione. Deve essere collegata ad un automatismo in grado
di garantire il comando della luce oltre alla funzione lampeg-
giante.
AVVERTENZE: Il mancato rispetto delle istruzioni solleva
SOMFY da qualsiasi responsabilità e dalla garanzia. Somfy
non potrà essere ritenuta responsabile in caso di emendamen-
ti a norme e standard intervenuti dopo la pubblicazione del
presente libretto. Indossare gli occhiali durante le operazioni di
perforazione; durante l’installazione, non indossare gioielli e
utilizzare soltanto utensili appropriati.
PRESENTACIÓN: Laluz naranja permite
visualizar el movimiento de una motorización. Debe estar
conectada a un automatismo que permita garantizar el
control de la luz así como su parpadeo.
RECOMENDACIONES: El incumplimiento de las
instrucciones excluye la responsabilidad de SOMFY,así como
sugarantía. Somfy no se considera responsable de los cam-
bios de normas y estándares realizados después de la publi-
cación de este manual. Llevar gafas durante las perforacio-
nes, no llevar joyas y utilizar herramientas apropiadas duran-
te la instalación.
APRESENTAÇÃO: Aluz laranja permite visua-
lizar o movimento de uma motorização. Deve ser ligada a
um automatismo que permita o comando da luz assim como
asua intermitência.
RECOMENDAÇÕES: Odesrespeito das instruções
exclui a responsabilidade da SOMFY bem como a sua garan-
tia. ASomfy não poderá ser tida por responsável pelas altera-
ções das normas e padrões ocorridas após a publicação des-
tas instruções. Usar óculos quando efectuar furos, não usar
jóias e utilizar ferramentas adequadas durante a instalação.
BESCHRIJVING: Het oranje knipperlicht treedt
in werking wanneer de motor ingeschakeld wordt. Het knip-
perlicht wordt op een automaat aangesloten en betrekt daa-
ruit de voeding en het signaal.
AANBEVELINGEN: Niet opvolgen van deze instructies
ontslaat SOMFY van haar garantieplicht en aansprakelijkheid.
SOMFY kan niet aansprakelijk worden gesteld voor verande-
ringen in normen en voorschriften die gepubliceerd worden na
het ter perse gaan van deze handleiding. Draag tijdens boren
een veiligheidsbril; draag geen ringen of andere sieraden en
gebruik voor installatie de geëigende gereedschappen.
PRESENTASJON: Oransje lys som gir mulig å
skildre motorens bevegelse bør være tilknyttet til styrereds-
kap som sikrer lysmotor og dens blinking.
ANVISNINGER: Blir bruksanvisning ikke fulgt, utelukkes
ansvaret og garantiet til SOMFY.SOMFY kan ikke ta på seg
ansvar for endringer av normer og standarder som blir innført
etter at denne informasjonsbrosjyren har blitt publisert. Du skal
ha på deg beskyttelsesbrille under boring. Under installasjon
ikke ha på deg smykk, bruk passsende verktøy.
PRESENTATION : ett orange ljus möjligtgör att
visualisera automatikens drift. Ljuset ska kopplas till sända-
ren vilken garanterar ljusdrift och dess blinkning.
REKOMMENDATIONER: Om denna bruksanvisning
inte följs upphör Somfys ansvar och garanti. SOMFY kan inte
hållas ansvarig för förändringar i.normer.och standarder som
införs.efter.att dessa anvisningar publicerats. Vid installationer
ska man ta av smycke och ta på skyddsglasögon samt använ-
da lämpliga verktyg.
ESITYS: Vedon liikkeen kuvaamisen mahdollista-
va oranssin valon on yhdistettävä ohjauslaitteeseen, joka
vakuuttaa valovedon ja sen vilkkumisen.
SUOSITUKSET: Mikäli käyttöohjeita ei ole noudatettu
SOMFY vapautuu kantamastaan vastuusta ja takuu raukeaa.
SOMFY ei kanna vastuutta normien ja stardardien muuttumi-
sesta naiden käyttöohjeiden julkaisupäivän jälkeen. Käytä sil-
mäsuojainta porrauksen aikana. Asennuksen aikana älä laita
päällesi koristeita ja käytä tarkoituksenmukaisia työkaluja.
PRÆSENTATION: Det orange lys, som fores-
tiller driftens bevægelser, skal være tilkoblet styringen, som
sikrer lysdrift og dens blinkning.
ANBEFALINGER: Hvis ikke instruktionen følges, bortfal-
der SOMFY`s ansvar og garanti. SOMFY kan ikke gøres ans-
varlig for ændring af normer og standarder, som indføres efter
bladets offentliggørelse. Brug beskyttelsesbriller under boring.
Bær ikke smykker ved installering og benyt egnet værktøj.
PREZENTACJA: Pomarańczowe światło, które
pozwala na zobrazowanie ruchu napędu, musi być połączo-
ne ze sterownikiem zapewniającym napęd świetlny i jego
migotanie.
ZALECENIA: Nieprzestrzeganie instrukcji wyklucza odpo-
wiedzialność i gwarancję SOMFY.SOMFY nie może brać
odpowiedzialności za zmiany norm i standardów,wprowadzo-
nych po opublikowaniu tej ulotki. Zakładać okulary ochronne
podczas wiercenia. Podczas instalacji nie zakładać biżuterii i
używać odpowiednich narzędzi.
PREZENTACE: Oranžové světlo, které dovolu-
je zobrazit pohyb pohonu, musí být připojené k ovládači,
který zaručuje světelný pohon a jeho blikání.
DOPORUČENÍ: Nedodržování návodu k použití vylučuje
zodpovědnost a garanci SOMFY. SOMFY není zodpovědná za
změny norem a standardů, které byly zavedené po publikaci
tohoto letáku. Během vrtání je nutno mít ochranné brýle.
Během instalace je nutno sundat šperky a používat příslušné
nářadí.
PREZENTACIJA: Ljubičasto svijetlo, omoguća-
va praćenje smjera kretanja pogona i mora biti priključeno
upravljaču koji omogućava svjetlosni pogon i njegovo trep-
ćenje.
PREPORUKE: Ne pridržavanje uputa isključuje odgovor-
nost i garanciju SOMFY. SOMFY nema odgovornosti za sve
promjene norma ili standarda, uvodene nakon izdanja ovog
letka. Za vrijeme bušenja koristite zaštitne naočale. Za vrijeme
instaliranja skinite nakit i koristite odgovarajući alat.
PREZENTACIJA: Oranžna luč, ki omogoča
predstavitev gibanja pogona, mora biti povezana s krmiljem
ki zagotavlja lučen pogon in njegovo migotanje .
PRIPOROČILA: Neupoštevanje inštrukcije izključa odgo-
vornost In garancijo SOMFY. SOM FY Ne vzame odgovornos-
tiza spremembe norm In standardov, ki so vpeljane po objavl-
jenju te letake. Oblečiti zaščitna očala med. vrtenjem. Med.
instalacjo ne oblečiti nakita in uporabljati pristojnih orodji.
BEMUTATÁS: A narancssárga lámpa jelzi, ha a
motoros szerkezet mozgásban van. Alámpát egy automata
szerkezethez kell csatlakoztatni, amely biztosítja a lámpa
vezérlését és villogását.
FIGYELMEZTETÉS: Jelen utasítások be nem tartása
kizárja a SOMFY felelősségét és az általa nyújtott garanciát. A
SOMFY nem vonható felelősségre a jelen dokumentum kiadá-
sa után bekövetkezett normák és szabványok módosításáért.
Fúrási műveletek közben viseljen védőszemüveget, szerelés
közben ne viseljen ékszereket, használjon megfelelő szerszá-
mokat.
TR
RO
HU
SI
HR
CZ
PL
DK
FI
SE
NO
NL
PT
ES
IT
DE
FR
GB

Ø3
Ø3
INSTALLATION : Fig. 1 to 11.
The orange light can be attached in two different ways (fig. 4a
and 4b).
INSTALLATION : Fig. 1 à 11.
Le feu orange peut être fixé de deux manières (fig. 4a et 4b).
INSTALLATION : Abb. 1 - 11.
Die orangefarbene Ampel kann auf zwei Arten befestigt werden
(4a und 4b).
INSTALLAZIONE : Fig. da 1 a 11.
La luce gialla può essere installata in due modi (fig. 4a e 4b).
INSTALACIÓN: Fig. 1 a 11.
La luz naranja puede dejarse fija de dos maneras (fig. 4a y 4b).
INSTALAÇÃO: Fig. 1 a 11.
A luz laranja pode ser fixa de duas maneiras (fig. 4a e 4b).
INSTALLATIE: Afb. 1 t/m 11.
Het oranje knipperlicht kan op twee manier gemonteerd
worden (afb. 4a en 4b).
INSTALLASJON: tegninger 1 - 11.
Oransje lys kan bli festet på to måter (tegninger. 4A i 4B)
INSTALLATION : ritningar 1-11
Det oranga ljuset kan fästas på två sätt (ritning 4A och 4B).
ASENNUS: piirustukset 1 - 11
Oranssi valo voi olla kinnitetty kahden tavoin (piirustukset 4A ja
4B)
INSTALLATION: billeder 1 - 11
Orange lys kan være monteret på to måder (billeder 4A og 4B)
INSTALACJA: rys. 1 - 11
Pomarańczowe światło może być zamocowane na dwa sposo-
by (rys. 4A i 4B)
INSTALACE: výkres 1 - 11
Oranžové světlo může být připevněné dvojím způsobem
(výkres 4A i 4B)
INSTALIRANJE: slike 1 - 11
Ljubičasto svijetlo može biti pričvršćeno na dva načina (slike 4A
i4B)
INSTALACIJA: ris.1-11
Oranžno luč lahko pritrdimo na dva načina (ris.4 A i 4B)
FELSZERELÉS: 1–11. ábrák
A narancssárga lámpát kétféleképpen lehet felszerelni (4a és
4b ábra).
.
TR
RO
HU
SI
HR
CZ
PL
DK
FI
SE
NO
NL
PT
ES
IT
DE
FR
GB
HO5 RR-F
2x 0.75 mm2
175 mm
60 mm
77 mm
24VE14
Ø22
10Watt max
+60°C
-20°C
IPX4
24 Vac/dc
4a 4b
11
9
1 2 3
10
1
1
2
10 W
2
1
75
8
6 mm
12 mm
6
2
2
3
1
