Sommer Cable DVM-SP18 User manual
1

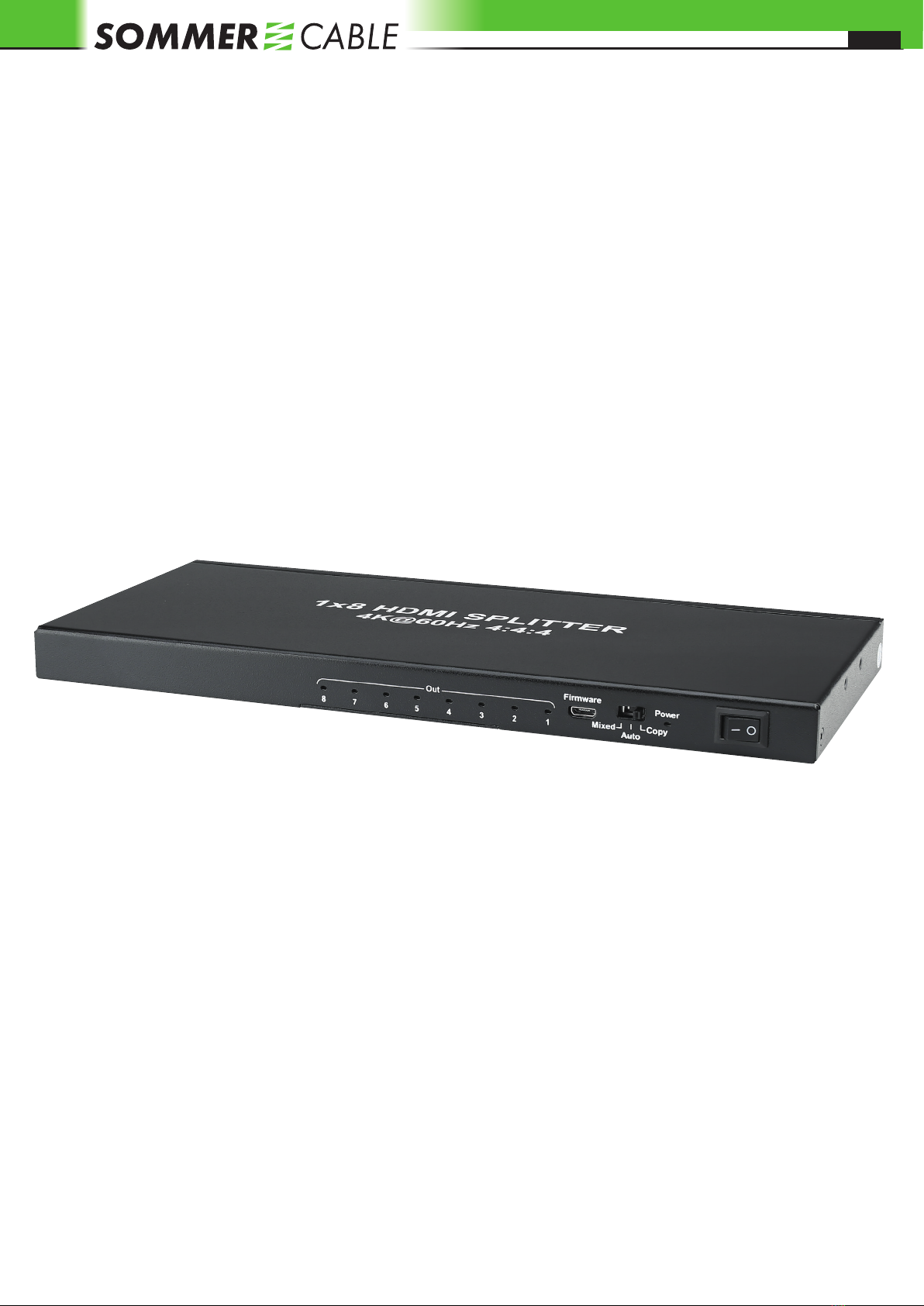

HDMI 2.0 1x8 HDMI Splitter,
HDCP2.2, 3D, 4Kx2K@60Hz (YUV 4:4:4), 18G, HDR10, EDID
Operating Instructions
DVM-SP18
2www.sommercable.com · [email protected]
Notice
Features
Package Contents
The information in this document is subject to change without notice. Every effort has been made in the preparation
of this document to ensure accuracy of the contents, but all statements, information, and recommendations in this
document do not constitute the warranty of any kind, express or implied.
• Simultaneously displays an UItra Hi-Def source on up to eight UItra HD displays.
• Supports resolutions up to UItra HD 4Kx2K (3840x2160@60Hz YUV 4:4:4 ).
• Supports three kinds of EDID handling abilities.
• Supports HDCP 2.2/1.4 Compliant.
• Supports 36 bit Deep Color.
• Supports LPCM 7.1, all HDMI 2.0 multi-channel sound systems
• Support 3D.
• Bandwidth 18G.
• Support HDR10
• 1x HDMI Splitter
• 1x Set Mounting brackets
• 1x 5V/2A DC Adapter
• 1x User Manual
3

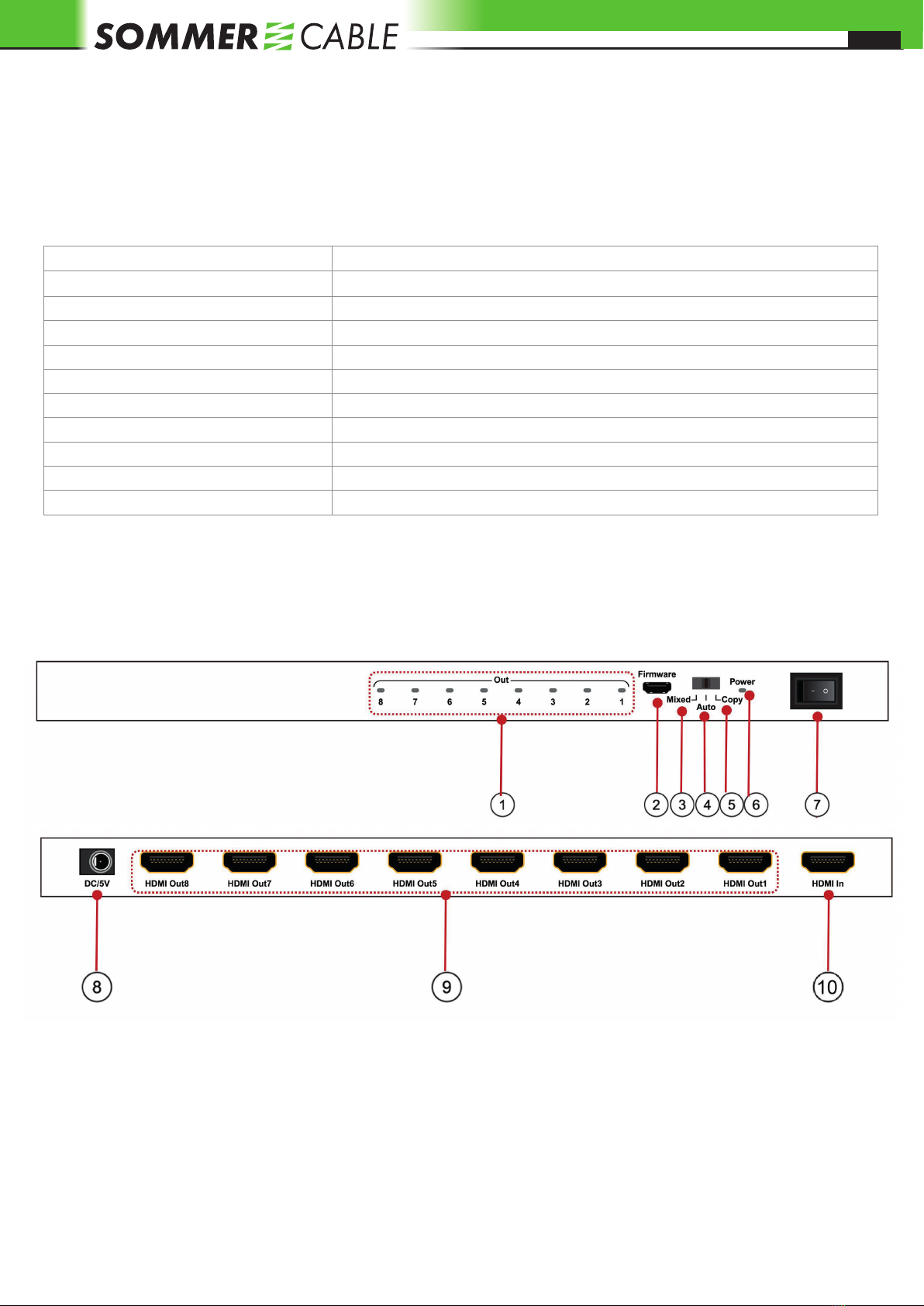

Indicator of HDMI output
Firmware port
Switch to “Mixed EDID” mode
Switch to “Auto EDID” mode
Switch to “Copy EDID” mode
Indicator of Power input
Power on/off: press the up/down to open/close the device
Power input
HDMI output ports
HDMI input port
Specifications
Panel Descriptions
Operating Temperature Range -5 to +40°C (+23 to +104°F)
Operating Humidity Range 5 to 90% RH (No Condensation)
Bandwidth frequency 18 Gbps
HDCP 2.2 and 1.4
Input ports 1x HDMI (female)
Output ports 8x HDMI outputs (female)
Resolution outputs up to 4Kx2K (3840x2160@60Hz YUV 4:4:4)
Dimensions (LxWxH) 248 x 111 x 21mm
Power consumption 5W (MAX)
Transmission Distance 15m (Maximum) over standard HDMI cable/26AWG
Net Weight 626g
4www.sommercable.com · [email protected]
EDID Introduction
Connecting and operating
Connection Diagram
Copy EDID: output 8 is prior port. When output 8 is connected to one display, other display which connected to
other outputs will follow the Resolution of output 8.
Auto EDID: Default 4K@60Hz.
Mixed EDID: always follow the lowest resolution of the displays connected to 8 outputs in order to support all dis-
plays show the source.
The HDCP Version is prior to EDID, when the source is HDCP 2.2,
if the TV supports HDCP 2.2, it will output 4K@60Hz,
if the TV doesn’t support HDCP 2.2, it will output 1080p.
(Support HDR under copy EDID and Mixed EDID mode!)
1) Connect the HDMI input source to input port of HDMI splitter.
2) Connect the HDMI splitter output ports to the displays.
3) Power up splitter, source and displays.
Input source HDMI display
Support HDCP2.2
HDMI display
Doesn’t support HDCP2.2
HDCP2.2 4K@60Hz HDCP2.2 4K@60Hz HDCP1.4 1080p@60Hz
HDCP2.2 4K@24Hz HDCP2.2 4K@24Hz HDCP1.4 1080p@24Hz
HDCP1.4 4K@24Hz HDCP1.4 4K@24Hz HDCP1.4 4K@24Hz
5
EU Declaration of Conformity
Liability Note
With the CE sign the Sommer cable GmbH ensures,
that the product is conformed to the basic standards and directives.
WEEE (Waste of Electrical and Electronic Equipment), Recycling of Electronic Products
It is no longer allowable to simply throw away electrical and electronic equipment. Instead, these products must en-
ter the recycling process. Each individual EU member state has implemented the WEEE regulations into national law
in slightly different ways. Please follow your national law when you want to dispose of any electrical or electronic
products.
Do not put empty batteries in your domestic waste bin as they will not be recycled. Empty batteries can be returned
for recycling at our trade counter or at your local household recycling center.
We reserve the right to printing errors and changes to product, packaging or product documentation.
C
SOMMER CABLE GmbH
Humboldtstraße 32-36
75334 Straubenhardt / Germany
Support Tel: +49 (0)7082-49133-10
E-Mail: [email protected]
www.sommercable.com
7
HDMI 2.0 1x8 HDMI Splitter,
HDCP2.2, 3D, 4Kx2K@60Hz (YUV 4:4:4), 18G, HDR10, EDID
Gebrauchsanleitung
DVM-SP18
8www.sommercable.com · [email protected]
Hinweis
Features
Lieferumfang
Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden. Bei der Erstellung
dieses Dokuments wurde alles unternommen, um die Richtigkeit des Inhalts sicherzustellen. Alle Aussagen, Informa-
tionen und Empfehlungen in diesem Dokument stellen jedoch keine ausdrückliche oder stillschweigende Garantie
dar.
• Gleichzeitiges betrachten einer UHD-Quelle an bis zu 8 Bildschirmen
• Unterstützte maximale Auflösung 4K2K (3840x2160 / 60 Hz YUV 4:4:4)
• Auswahl aus 3 unterschiedlichen EDID Funktionen
• HDCP 2.2 / 1.4 fähig
• Unterstützt 36 bit Deep Color
• LPCM 7.1, sowie alle HDMI 2.0 Mehrkanal-Tonsysteme
• 3D Unterstützung
• Bandbreite 18 Gbit/s
• High Dynamic Range Video (HDR10)
• 1x HDMI Verteiler
• 1x Set Montagewinkel
• 1x 5V/1A DC Adapter
• 1x Gebrauchsanleitung
9
Statusanzeige der HDMI Ausgänge
Firmware Upgrade Schnittstelle (Nur für den Hersteller!)
Manuelle Umschaltung auf den “Mixed EDID” Modus
Manuelle Umschaltung auf den “Auto EDID” Modus
Manuelle Umschaltung auf den “Copy EDID” Modus
Strom Statusanzeige
Strom Kippschalter, zum Ein- und Ausschalten des Gerätes
Stromversorgung
Signalausgang HDMI A Buchse
Signaleingang HDMI A Buchse
Eigenschaften
Bedienelemente
Betriebstemperatur -5 to +40°C (+23 to +104°F)
Betriebsfeuchtigkeit 5 bis 90% RH (keine Kondensation)
Bandbreite 18 Gbit/s
HDCP 2.2 und 1.4
Signaleingang 1x HDMI A Buchse
Signalausgang 8x HDMI A Buchse
Maximale Auflösung 4K2K (3840x2160 / 60 Hz YUV 4:4:4)
Produktmaße (LxBxH) 248 x 111 x 21mm
Energieverbrauch (max.) 5W
Übertragungsdistanz max. 15m bei AWG26
Netto Gewicht 626g
10 www.sommercable.com · [email protected]
EDID Funktionen
Anwendung
Anschluss Diagramm
Copy EDID: HDMI Ausgang 8 ist “Master”. Das Signal aus dem HDMI Ausgang 8 wird vom HDMI Ausgang 7-1
übernommen. Sollte HDMI Ausgang 8 nicht belegt sein, wird auf HDMI Ausgang 7-1 4K2K / 60 Hz ausgegeben.
Auto EDID: Es wird standardmäßig 4K2K / 60 Hz ausgegeben.
Mixed EDID: Es wird immer die niedrigste Auflösung gewählt um zu gewährleisten, dass alle Anzeigegerät ein um-
setzbares Signal erhalten.
HDCP liegt der EDID Funktion vor, wenn das Quellgerät und das Anzeigegerät HDCP 2.2 unterstützen wird 4K2K /
60 Hz ausgegeben. Sollte das Anzeigegerät kein HDCP 2.2 unterstützen wird 1080p ausgegeben.
(HDR wird im “Copy EDID” und “Mixed EDID” Modus unterstützt!)
1) Verbinden Sie Ihr Wiedergabegerät mit der “HDMI In” Buchse am Verteiler.
2) An “HDMI Out8 - Out1” schließen Sie Ihre Anzeigegeräte an.
3) Schalten Sie zuerst den Verteiler an und anschließend Ihre Geräte.
Eingangssignal Anzeigegerät
mit HDCP2.2 Unterstützung
Anzeigegerät
ohne HDCP2.2 Unterstützung
HDCP2.2 4K@60Hz HDCP2.2 4K@60Hz HDCP1.4 1080p@60Hz
HDCP2.2 4K@24Hz HDCP2.2 4K@24Hz HDCP1.4 1080p@24Hz
HDCP1.4 4K@24Hz HDCP1.4 4K@24Hz HDCP1.4 4K@24Hz
11
EU-Konformitätserklärung
Haftungshinweis
Mit dem CE Zeichen erklärt die Sommer cable GmbH,
dass das Produkt die grundlegenden Anforderungen und Richtlinien
der europäischen Bestimmungen erfüllt.
WEEE (Waste of Electrical and Electronic Equipment), Rücknahme Elektroschrott
Das Entsorgen von Elektro- und Elektronikgeräten über die Hausmülltonne ist verboten!
Diese Geräte müssen den Sammel- und Rückgabe systemen zugeführt werden! Dort werden sie kostenlos entgegen
genommen. Die Kosten für den weiteren Recyclingprozess übernehmen die Gerätehersteller. Beachten Sie bitte,
dass Batterien und Akkus den Produkten vor der Rückgabe an das Rücknahmesystem entnommen werden müssen
und über die Sammel- und Rückgabesysteme für Batterien separat entsorgt werden müssen. Ausführliche Informatio-
nen erhalten Sie von Ihrem lokalen Recyclinghof.
Druckfehler und Änderungen an Produkt, Verpackung oder Produktdokumentation behalten wir uns vor.
C
SOMMER CABLE GmbH
Humboldtstraße 32-36
75334 Straubenhardt / Germany
Support Tel: +49 (0)7082-49133-10
E-Mail: [email protected]
www.sommercable.com
