Sony TA-FE910R User manual

3-860-499-11(1)
 1997 by Sony Corporation
GB
EN
F
ES
TA-FE910R
TA-FE710R
TA-FE610R
TA-FE510R
TA-FE310R
TA-FE210
Operating Instructions
Mode d’emploi
Manual de instrucciones
Manual de instruções
Integrated
Stereo Amplifier
P

2EN
WARNING
To prevent fire or shock
hazard, do not expose the unit
to rain or moisture.
To avoid electrical shock, do
not open the cabinet. Refer
servicing to qualified
personnel only.
Do not install the appliance in
a confined space, such as a
bookcase or built-in cabinet.
Precautions
On safety
• Do not disassemble the cabinet as this
may result in an electrical shock.
Refer servicing to qualified personnel
only.
• Should any solid object or liquid fall
into the cabinet, unplug the amplifier
and have it checked by qualified
personnel before operating it any
further.
On power sources
• Before operating the amplifier, check
that the operating voltage of the
amplifier is identical with your local
power supply. The operating voltage
is indicated on the nameplate at the
rear of the amplifier.
• The amplifier is not disconnected
from the AC power source (mains) as
long as it is connected to the wall
outlet, even if the amplifier itself has
been turned off.
• If you are not going to use the
amplifier for a long time, be sure to
disconnect the amplifier from the wall
outlet. To disconnect the AC power
cord (mains lead), grasp the plug
itself; never pull the cord.
• AC power cord must be changed only
at the qualified service shop.
On placement
• Place the amplifier in a location with
adequate ventilation to prevent heat
built-up and prolong the life of the
amplifier.
• Do not place the amplifier near heat
sources, or in a place subject to direct
sunlight, excessive dust or mechanical
shock.
• Do not place anything on top of the
cabinet that might block the
ventilation holes and cause
malfunctions.
On operation
Before connecting other components, be
sure to turn off and unplug the
amplifier.
On cleaning the amplifier
Clean the cabinet, panel and controls
with a soft cloth slightly moistened with
a mild detergent solution. Do not use
any type of abrasive pad, scouring
powder or solvent such as alcohol or
benzine.
On the prevention of howling
Do the following:
—lower the volume.
—keep the turntable as far from the
speakers as possible.
—use commercially available audio
insulators on the bottom of the
turntable.
—keep the microphone away from the
speakers during use.
For further protection against howling,
set the speakers or turntable on top of a
heavy wooden board or concrete slab.
If you have any questions or problems
concerning your amplifier, please
consult your nearest Sony dealer.

EN
3EN
zWhen to replace batteries
With normal use, the batteries should last for about 6 months. When the remote
no longer operates the amplifier, replace all the batteries.
Notes
• Do not leave the remote near an extremely hot or humid place.
• Do not drop any foreign object into the remote casing, particularly when replacing
the batteries.
• Do not expose the remote sensor to direct sunlight or lighting equipment. Doing
so may cause a malfunction.
• If you don’t use the remote for an extended period of time, remove the batteries to
avoid possible damage from battery leakage and corrosion.
Unpacking (TA-FE910R/FE710R/FE610R/FE510R/FE310R
only)
Check that you have received the following supplied items:
• Remote commander (remote) (1)
For TA-FE910R/FE710R/FE610R: RM-S316
For TA-FE510R/FE310R: RM-S315
• Sony batteries SUM-3 (NS) (2)

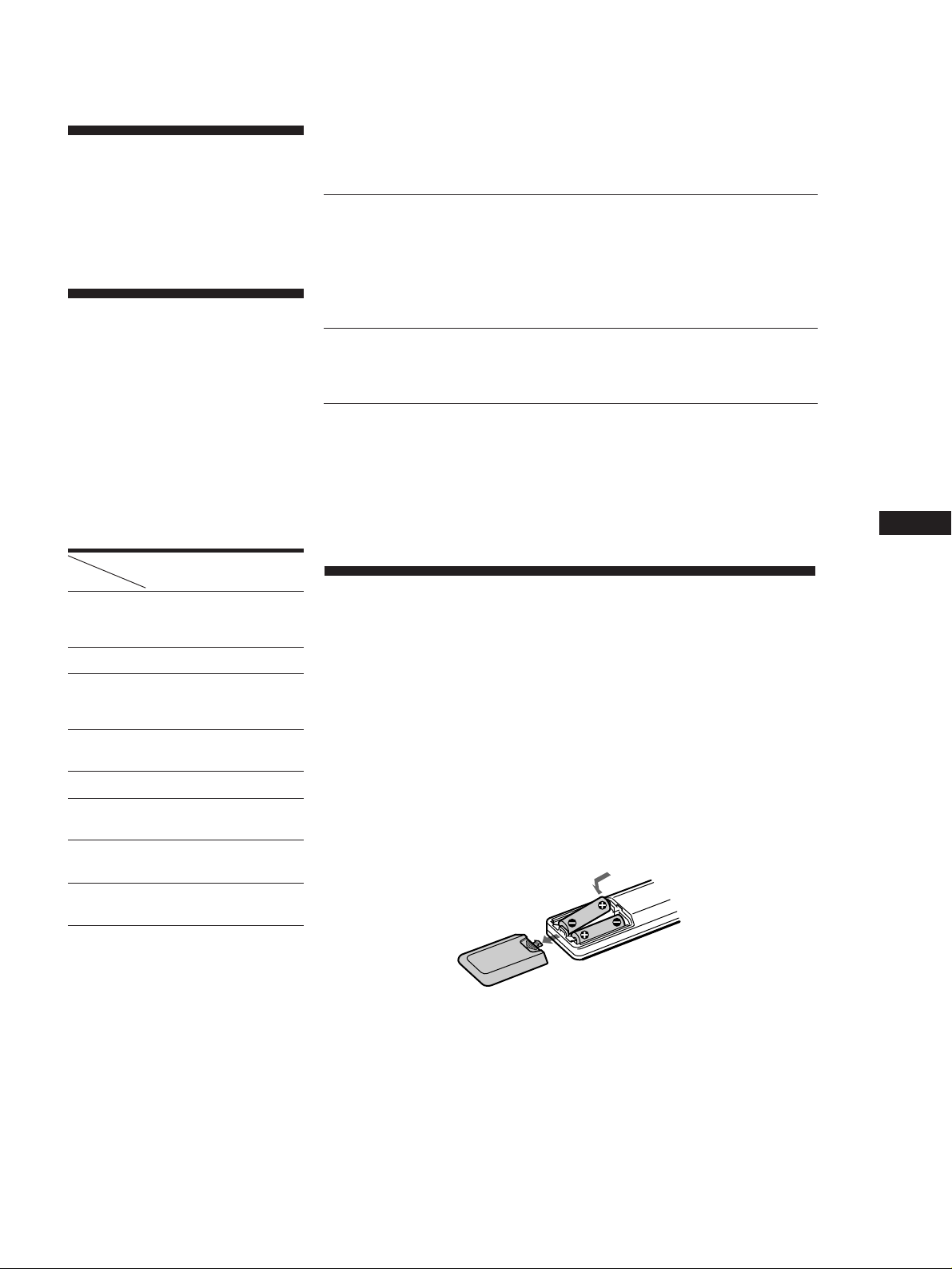

Inserting batteries into the remote
Insert two size-AA (R6) batteries, matching the + and – on the batteries with

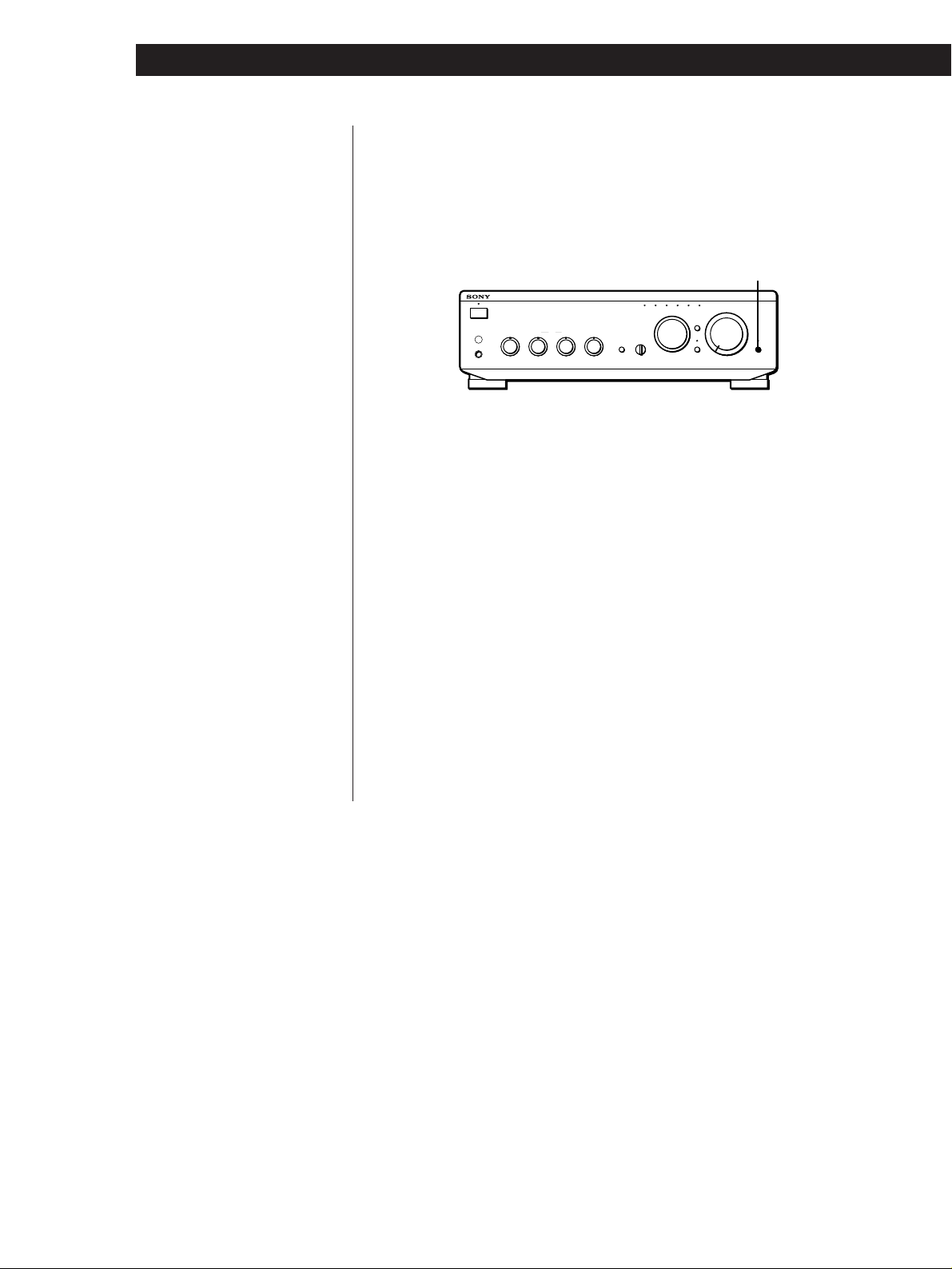

the markings inside the battery compartment. When using the remote, point
it at the remote control sensor gon the amplifier.
TABLE OF CONTENTS
Getting Started
Hookup Overview 4
Audio Component Hookups 4
Speaker System Hookups 5
Mains Lead Hookups 6
Listening to the Music 7
Recording 9
Additional Information
Troubleshooting 10
Specifications 10
Rear Panel Descriptions 12
Remote Button Descriptions (TA-FE910R/FE710R/FE610R/FE510R/
FE310R only) 12
Welcome!
Thank you for purchasing the Sony
Integrated Stereo Amplifier. Before
operating the amplifier, please read this
manual thoroughly and retain it for
future reference.
About This Manual
The instructions in this manual are for
models TA-FE910R, FE710R, FE610R,
FE510R, FE310R, and FE210. Check
your model number by looking at the
rear panel of your amplifier. The TA-
FE910R is the model used for illustration
purposes unless stated otherwise.
Any difference in operation is clearly
indicated in the text, for example, “TA-
FE910R/FE710R/FE610R only.”
Type of differences
Model FE310RFE510R
Feature FE210
Operability on
the remote
commander
AUX jacks
SOURCE
DIRECT button
and indicator
Switched AC
outlets
EON reception
Tape monitor
function
•
•
•
•
•
•
•*
•
•
•*
SUBSONIC
button
SPEAKERS
selector
* Unavailable on U.K. models
Note that all of the above features are
provided on the TA-FE910R, FE710R,
and FE610R.
Conventions
• Instructions in this manual describe
the controls on the amplifier.
For details on the remote buttons
control (unavailable on the TA-
FE210), see ”Remote Button
Descriptions” on page 12.
• The following icon is used in this
manual:
zIndicates hints and tips for making
the task easier.

Getting Started
4EN
Ç
L
R
L
R
OUTPUT
LINE
CD
IN
Speaker (L) Speaker (R)
TV or video
deck
Hookup Overview
The amplifier allows you to connect and control the
following audio components. Follow the hookup
procedure indicated for each component that you want
to connect.
To learn the location and name of each jack, see ”Rear
Panel Descriptions” on page 12.
Tape deck
DAT deck Tuner
CD player
Before you get started
• Turn off the power to all components before making
any connections.
• Do not connect the mains leads of the various
components until all connections are completed.
• Use the audio connecting cords supplied with each
component for hooking up with the amplifier.
Purchase and use optionally available cords as
required.
• Be sure to make connections firmly to prevent hum
and noise.
• When connecting an audio connecting cord, be sure
to match the R (right) and L (left) jacks of the
amplifier to the R and L jacks on the other
components.
Audio Component Hookups
Overview
Here you learn how to connect your audio components
to the amplifier.
Turntable
• TA-FE910R/FE710R/FE610R
Getting Started
MD deck
PROTECTION
PHONES
SPEAKERS
A
BASS
•
OFF
A
+ B
– 10 + 10
TREBLETONE
•
– 10 + 10
BALANCE
LOUDNESS TAPE MONITOR
ØON øOFF
SUBSONIC
PHONOTUNERCDAUXTAPE2/MDTAPE1/DAT
INPUT SELECTOR VOLUME
SOURCE
DIRECT EON LINK
010
ØON øOFF
•
LEFT RIGHT
B
g
POWER
SOURCE
TAPE1 TAPE2
• TA-FE510R/FE310R/FE210
AUX (TA-FE510R/
FE310R only) EON CONTROL IN
(TA-FE510R only)
What cords will I need?
Audio connecting cord (not supplied) (2 for each tape deck,
DAT deck, or MD deck; 1 for other components)
Hookups
The arrow çindicates signal flow.
Note
The jacks on the TA-FE510R are shown in the following
illustrations.
CD player Amplifier
Amplifier Tuner
Tuner
CD player
White (L)
Red (R) Red (R)
White (L)
Ç
L
R
OUTPUT
LINE
L
R
TUNER
IN
TAPE1/DAT EON CONTROL IN
PHONO TUNER
y CDAUX
TAPE2/MD
TAPE1 / DAT
TAPE2 / MD
EON CONTROL
RL
REC OUT
REC OUT
IN
IN
IN
INPUT
RL
AUX
TUNER
CD
PHONO
y
TAPE1/DATPHONO CD
y TUNER
TAPE2/MD
EON CONTROL
IN
PHONO
IN
TUNER
IN CD
L
R
IN AUX IN TAPE2 / MD REC OUT IN TAPE1 / DAT REC OUT IN
y

Getting Started
5EN
Ç
L
R
PHONO
IN
Ç
ç
OUTPUT
LINE
L
R
INPUT
LINE
TAPE1/DAT
L
R
REC OUT IN

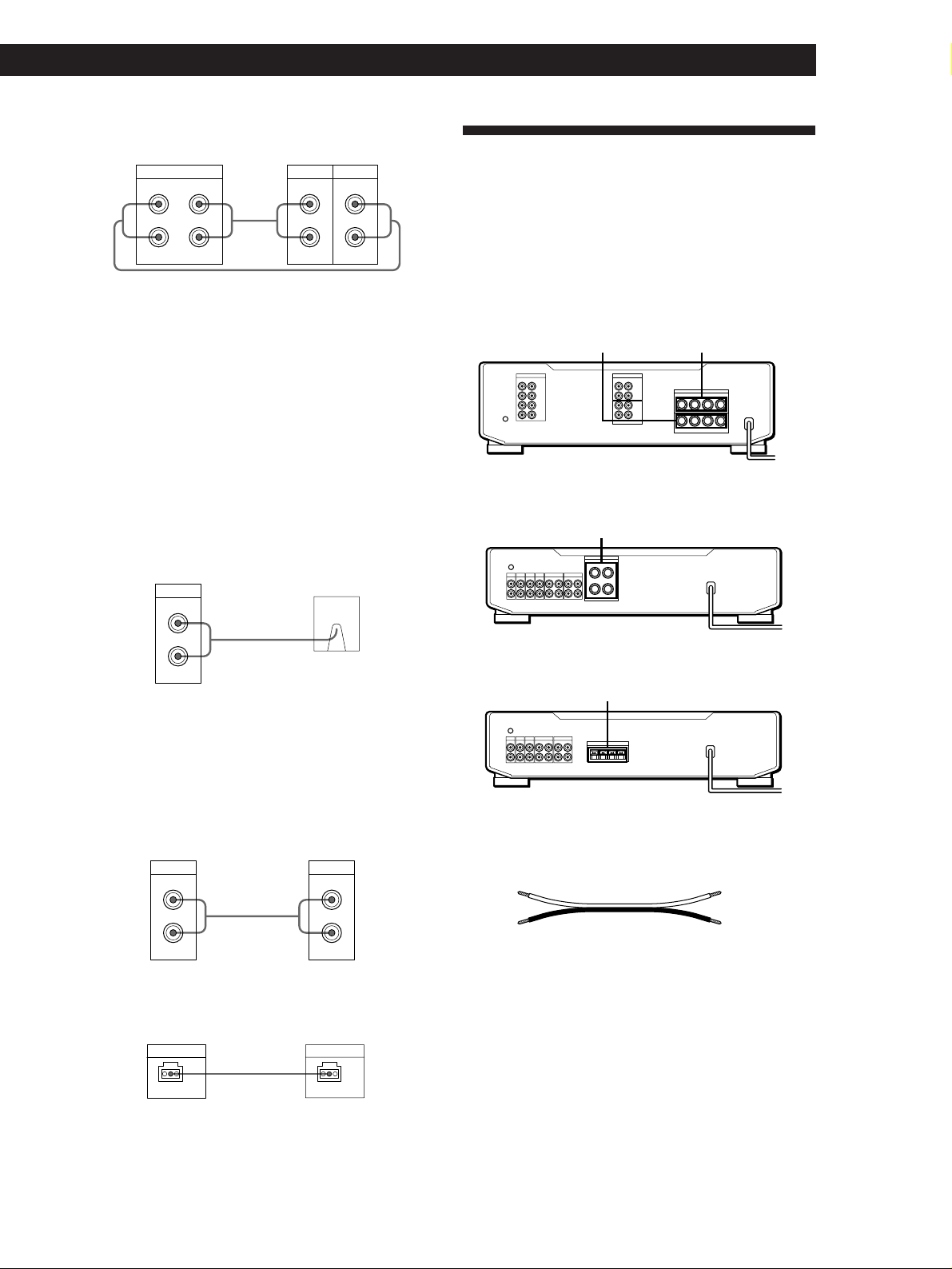

Tape deck, DAT deck, or MD deck
Use the configuration above to connect the OUTPUT and
INPUT jacks of:
—a tape deck or DAT deck to the TAPE1/DAT jacks.
—a tape deck or MD deck to the TAPE2/MD jacks.
Turntable
1Remove the shorting plugs from the PHONO jacks before
connecting the cables (but not unless you connect a
turntable).
Do not attach the shorting plugs to any set of the REC
OUT jacks. Doing so may stop output from the amplifier
or cause the unit to malfunction.
2Connect the audio connecting cords.
Tape deck
Amplifier
Amplifier Turntable
Note
To prevent hum, connect the earth lead to SIGNAL GND (y)
on the amplifier.
TV or video deck (TA-FE910R/FE710R/FE610R/FE510R/
FE310R only)
Ç
L
R
L
R
OUTPUT
LINE
AUX
IN
Amplifier TV or video deck
EON CONTROL (TA-FE910R/FE710R/FE610R/FE510R only)
Amplifier Tuner
Ç
EON CONTROL
IN
EON CONTROL
OUT
If your tuner is equipped with an EON CONTROL OUT
terminal, connect it to the EON CONTROL IN terminal on
the amplifier to allow use of the EON (Enhanced Other
Networks) function of the RDS (Radio Data System) (see
page 8).
(+)
(–)
(+)
(–)
Speaker System Hookups
Overview
Here you learn how to connect speakers to the
amplifier. You can connect two pairs of speakers,
SPEAKERS A and B (TA-FE910R/FE710R/FE610R
only).
•TA-FE910R/FE710R/FE610R
• TA-FE210
What cords will I need?
Speaker cord (not supplied) (1 for each speaker)
Twist the stripped ends of the cord about 15mm. Be sure to
match the speaker cord to the appropriate terminal on the
components: + to + and – to –. If the cords are reversed, the
sound will be distorted and will lack bass.
•TA-FE510R/FE310R
SPEAKERS A SPEAKERS B
SPEAKERS
TAPE1 / DAT
TAPE2 / MD
R
RL
REC OUT
REC OUT
IN
IN
B
A
L
++––
RL
++––
INPUT
RL
AUX
TUNER
CD
PHONO
y
SPEAKERS
PHONO
IN
TUNER
IN
CD
L
R
IN
AUX
IN
TAPE2 / MD
REC OUT IN
TAPE1 / DAT
REC OUT IN
y
SPEAKERS
IMPEDANCE USE 4 - 16 Ω
+
–
+
–
RL
SPEAKERS
SPEAKERS
R
+– L –+
PHONO
IN
TUNER
IN
CD
L
R
IN
TAPE2 / MD
REC OUT IN
TAPE1 / DAT
REC OUT IN
y

Getting Started
6EN

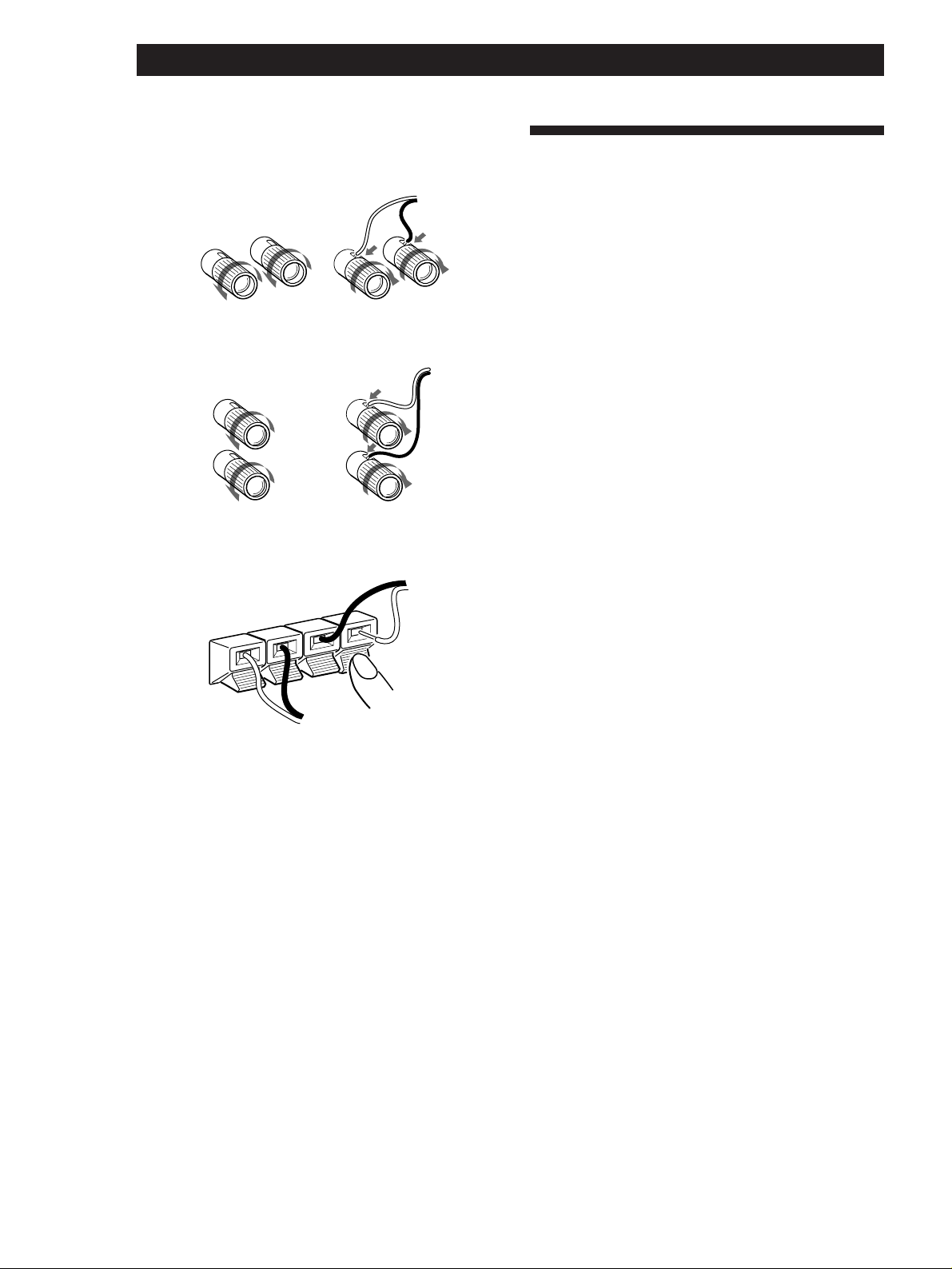

Hookups
• TA-FE910R/FE710R/FE610R
Connecting to bi-wire system speakers
(TA-FE910R/FE710R/FE610R only)
Since the two pairs of speaker terminals on your
amplifier, SPEAKERS A and B, can provide
simultaneous speaker output, you can use them to
connect a bi-wire speaker system. To drive both
speaker systems simultaneously, set SPEAKERS to
A+B.
To select the speaker system A or B
Set SPEAKERS to A or B. To drive both speaker systems
simultaneously, set SPEAKERS to A+B.
Note
Use speakers with a nominal impedance of 4 to 16 ohms.
When outputting at the same time to two speaker systems,
use speakers with a nominal impedance of 8 to 16 ohms.
Mains Lead Hookups
Connecting the mains lead
Connect the mains lead from this amplifier and from
your audio/video components to wall outlets.
zYou can power other components through AC
OUTLET on the amplifier (unavailable on the TA-
FE510R (U.K. model), FE310R (U.K. model), and TA-
FE210)
By connecting other audio components to AC OUTLET
on the amplifier, you can supply power to the
connected components through the amplifier and turn
them all on or off when you turn the amplifier on or off.
Caution
Make sure that the total power consumption of all
components connected to the outlets on the amplifier does
not exceed 100 watts. Do not connect electrical home
appliances such as an electric iron, fan, TV, or other high-
wattage appliances to these outlets.
Note
Separate the mains lead, audio connecting cords and speaker
cords. Noise or sound deterioration may occur when audio
connecting cords are in contact with the mains lead, or when
the mains lead or speaker cords are placed near the tuner’s
loop aerial or aerial wire.
]
}]}
• TA-FE510R/FE310R
+
R
–
–
L
+
• TA-FE210
]
}
]
}

Basic Operations
7EN
Basic Operations
Basic Operations
Listening to the Music
5
1
3
PROTECTION
PHONES
SPEAKERS
A
BASS
•
OFF
A
+ B
– 10 + 10
TREBLETONE
•
– 10 + 10
BALANCE
LOUDNESS TAPE MONITOR
ØON øOFF
SUBSONIC
PHONOTUNERCDAUXTAPE2/MDTAPE1/DAT
INPUT SELECTOR VOLUME
SOURCE
DIRECT EON LINK
010
ØON øOFF
•
LEFT RIGHT
B
g
POWER
SOURCE
TAPE1 TAPE2
zIf POWER is pressed down
(TA-FE510R/FE310R only)
You can turn the amplifier
on and off by pressing
POWER on the remote.
zTo listen through the
headphones
Connect the headphones to
PHONES and set
SPEAKERS to OFF (TA-
FE910R/FE710R/FE610R
only).
zTo listen directly to the
input signal (TA-FE910R/
FE710R/FE610R/FE510R/
FE310R only)
Press SOURCE DIRECT so
that the indicator lights up.
Since the circuits of TONE
controls, BALANCE control,
LOUDNESS button, and
SUBSONIC button (TA-
FE910R/FE710R/FE610R
only) are bypassed, you
cannot adjust bass, treble,
the balance, reinforce the
bass and treble, or reduce
subsonic noise components
while listening to a source
directly.
Note
Avoid high speaker output at
which the sound is distorted.
High-frequency distortion may
damage the tweeters.
1Press POWER to turn on the amplifier and turn VOLUME fully
counterclockwise to prevent damaging the speakers with
excessive output.
The PROTECTION indicator lights up, then goes off (TA-
FE910R/FE710R/FE610R only).
2Turn on the programme source you want to listen to.
3Set INPUT SELECTOR to the respective programme source.
The indicator for the programme source lights up.
AUX (unavailable on the TA-FE210)
4Start the programme source.
5Adjust the volume by turning VOLUME.
TAPE1/DAT
TAPE2/MD
Source connected to AUX
Record
Radio broadcast
Compact disc
To listen to a Turn INPUT SELECTOR for
PHONO
TUNER
CD
Source connected to:
—TAPE1/DAT
—TAPE2/MD
To Press or turn
BASS
TREBLE
BALANCE
LOUDNESS
SUBSONIC (TA-FE910R/FE710R/FE610R
only)
Adjust the bass
Adjust the treble
Adjust the balance
Reinforce the bass and treble at low
listening level
Reduce subsonic noise components
created by warped records, etc.

Basic Operations
8EN
EON LINK
PROTECTION
PHONES
SPEAKERS
A
BASS
•
OFF
A+B
–10 +10
TREBLETONE
•
–10 +10
BALANCE
LOUDNESS TAPE MONITOR
ØON øOFF
SUBSONIC
PHONOTUNERCDAUXTAPE2/MDTAPE1/DAT
INPUT SELECTOR VOLUME
SOURCE
DIRECT EON LINK
010
ØON øOFF
•
LEFT RIGHT
B
g
POWER
SOURCE
TAPE1 TAPE2
To receive the Enhanced Other Networks (EON) programmes (TA-
FE910R/FE710R/FE610R/FE510R only)
When your ampifier is connected to a Sony tuner with the EON CONTROL
system, the amplifier switches to any EON programme that is broadcast in
your EON area, and switches back to the last selected programme source
when the programme ends.
zWhat is the Enhanced
Other Networks (EON)?
One convenient RDS service
is ”Enhanced Other
Networks” (or ”EON”).
This allows the unit to
automatically switch to a
programme type of your
choice when one starts in
your broadcast area.
1Make sure that the amplifier and the tuner are connected through the
EON CONTROL terminals (see page 5).
2Press EON LINK so that the indicator lights up.
Whenever an EON programme starts on the radio frequency that your
tuner is set to, you will receive it.
To cancel EON reception
Press EON LINK again so that the indicator goes off.
Notes
•If you select another programme source while receiving an EON programme, EON
reception ends. However, as long as the EON LINK indicator lights up, you can
receive EON programmes automatically.
•Make sure to cancel EON reception before starting to record since an EON
programme may interfere with your recording.
•If you activate the Tape Monitor function (see page 9) while the EON LINK indicator
is lit, the indicator goes off and you cannot receive EON programmes. If this
happens, deactivate the Tape Monitor function so that the indicator lights up again.

Basic Operations
9EN
Basic Operations
Recording
1
3
PROTECTION
PHONES
SPEAKERS
A
BASS
•
OFF
A
+ B
– 10 + 10
TREBLETONE
•
– 10 + 10
BALANCE
LOUDNESS TAPE MONITOR
ØON øOFF
SUBSONIC
PHONOTUNERCDAUXTAPE2/MDTAPE1/DAT
INPUT SELECTOR VOLUME
SOURCE
DIRECT EON LINK
010
ØON øOFF
•
LEFT RIGHT
B
g
POWER
SOURCE
TAPE1 TAPE2
4Prepare the recording component for recording, then start
recording.
5Start playing the programme source.
Set INPUT SELECTOR to
Source connected to:
—TAPE1/DAT
—TAPE2/MD
zYou can record the same
source on two recording
components at the same
time
zYou can monitor the
recorded sound (Tape
Monitor function) (TA-
FE910R/FE710R/FE610R/
FE510R only)
You can monitor the
recorded sound if the tape
deck you are recording on
has separate playback and
recording heads.
To monitor the sound, set
TAPE MONITOR to TAPE1
or TAPE2 (TA-FE910R/
FE710R only) or press
TAPE1 MONITOR (TA-
FE610R/FE510R only).
Note that on the TA-
FE610R/FE510R, you can
monitor the only sound
being recorded from the
TAPE1/DAT jacks.
1Press POWER to turn on the amplifier.
2Turn on the programme source you want to record.
3Select the programme source that you want to record by
turning INPUT SELECTOR.
The indicator for the programme source lights up.
TAPE1/DAT
TAPE2/MD
To record a
PHONO
TUNER
CD
Radio broadcast
Compact disc
Record
AUX (unavailable on the TA-
FE210)
Source connected to AUX

Additional Information
10EN
Troubleshooting
If you experience any of the following difficulties while
using the amplifier, use this troubleshooting guide to
help you remedy the problem. Should any problem
persist, consult your nearest Sony dealer.
No sound output.
/Connect the audio connecting cords firmly.
/Connect the amplifier and other audio components
correctly.
/Turn INPUT SELECTOR to the appropriate programme
source.
No audio from one channel or unbalanced speaker
output.
/Turn BALANCE to adjust the balance.
/Check the speaker and input connections of silent
channel.
Weak bass or treble.
/Adjust the TONE controls.
/Change speaker positions or room conditions to
eliminate obstructions in sound path.
Distorted sound.
/Improperly selected input signal.
/Insufficient input capacity of speakers. Lower the
volume.
Lack of bass or ambiguity in instrument positions.
/Speaker cord and terminal polarity are reversed.
Reconnect the cords with correct polarity.
Hum or noise.
/Ground the turntable system (see page 5).
/Connect the audio connecting cords firmly.
/The amplifier is picking up interference from a TV set.
Move the amplifier away from the TV set or turn the TV
set off.
The remote does not function (TA-FE910R/FE710R/
FE610R/FE510R/FE310R only).
/Remove any obstructions between the remote control
sensor on the amplifier and the remote.
/Point the remote towards the remote sensor on the front
of the amplifier.
/The remote is too far from the amplifier. Move closer to
the amplifier.
/Replace the batteries in the remote.
The PROTECTION indicator lights up (TA-FE910R/FE710R/
FE610R only) and/or sudden loss of audio.
/Check if a short-circuit has occurred. Turn off the
amplifier and check the connected components and
speakers.
Specifications
Amplifier section
DIN power output
TA-FE910R: 120 W + 120 W (4 ohms at 1 kHz)
80 W + 80 W (8 ohms at 1 kHz)
TA-FE710R: 100 W + 100 W (4 ohms at 1 kHz)
65 W + 65 W (8 ohms at 1 kHz)
TA-FE610R: 80 W + 80 W (4 ohms at 1 kHz)
60 W + 60 W (8 ohms at 1 kHz)
TA-FE510R: 80 W + 80 W (4 ohms at 1 kHz)
60 W + 60 W (8 ohms at 1 kHz)
TA-FE310R: 55 W + 55 W (4 ohms at 1 kHz)
45 W + 45 W (8 ohms at 1 kHz)
TA-FE210: 45 W + 45 W (8 ohms at 1 kHz)
Total harmonic distortion
TA-FE910R/FE710R/FE610R: Less than 0.008% (at
10 W output)
Frequency response
PHONO (20 Hz - 20 kHz): RIAA equalization curve
±0.5 dB
TUNER, CD AUX (unavailable on the TA-FE210),
TAPE1/DAT, TAPE2/MD
TA-FE910R/FE710R/FE610R: 7 Hz - 100 kHz+0
–3 dB
TA-FE510R/FE310R/FE210: 7 Hz - 70 kHz+0
–3 dB
S/N (network A)
PHONO
TA-FE910R/FE710R: 94 dB
TA-FE610R: 90 dB
TA-FE510R/FE310R/FE210: 80 dB
TUNER, CD, AUX (unavailable on the TA-FE210),
TAPE1/DAT, TAPE2/MD: 105 dB
Output voltage / impedance
REC OUT
TA-FE910R/FE710R/FE610R: 150 mV, 1 kilohm
TA-FE510R/FE310R/FE210: 200 mV, 1 kilohm
PHONES
TA-FE910R/FE710R/FE610R: 10 mW (at 8 ohms)
TA-FE510R/FE310R/FE210: 5 mW (at 8 ohms)
Speakers impedance
TA-FE910R/FE710R/FE610R/FE510R/FE310R:
4 - 16 ohms, 8 - 16 ohms (SPEAKERS A+B)
TA-FE210: 8 - 16 ohms
Damping factor
TA-FE910R/FE710R/FE610R: 100 (8 ohms, 1 kHz)
TA-FE510R/FE310R/FE210: 80 (8 ohms, 1 kHz)

11EN
Additional Information
General
System Power amplifier: Pure-complementary SEPP OCL
power amplifier with all stages directly coupled
Preamplifier: Low-noise, equalizer amplifier
Power requirements
TA-FE910R/FE710R: 230 V AC, 50/60 Hz
TA-FE610R/FE510R/FE310R/FE210:
220 - 230 V AC, 50/60 Hz
Power consumption
TA-FE910R: 265 W
TA-FE710R: 220 W
TA-FE610R: 180 W
TA-FE510R: 160 W
TA-FE310R/FE210: 120 W
Dimensions (approx.) (w/h/d)
TA-FE910R/FE710R/FE610R: 430 ×135 ×365 mm
TA-FE510R/FE310R: 430 ×105 ×300 mm
TA-FE210: 430 ×105 ×290 mm
incl. projecting parts and controls
Mass (approx.)
TA-FE910R: 7.4 kg
TA-FE710R: 7.0 kg
TA-FE610R: 6.4 kg
TA-FE510R: 4.8 kg
TA-FE310R: 4.3 kg
TA-FE210: 4.1 kg
Supplied accessories
Remote commander (remote) (1)
RM-S316 (TA-FE910R/FE710R/FE610R only)
RM-S315 (TA-FE510R/FE310R only)
Sony batteries SUM-3 (NS) (2) (TA-FE910R/FE710R/
FE610R/FE510R/FE310R only)
Design and specifications are subject to change without
notice.

Additional Information
12EN
Rear Panel Descriptions
• TA-FE910R
CD
(
Remote
Button(s) For operating the Function
POWER (RM-
S315 only) Amplifier Turns the power on and off.
FUNCTION
CD Amplifier Selects input signal from
the CD jacks.
TUNER Amplifier Selects input signal from
the TUNER jacks.
PHONO Amplifier Selects input signal from
the PHONO jacks.
TAPE1/DAT Amplifier Selects input signal from
the TAPE1/DAT jacks.
TAPE2/MD Amplifier Selects input signal from
the TAPE2/MD jacks.
AUX Amplifier Selects input signal from
the AUX jacks.
TUNER
PRESET +/– Scans and selects preset
stations.
Tuner
CD player Starts playback.
Pauses playback.PCD player
Stops playback.pCD player
=/+CD player Locates tracks (AMS*).
D.SKIP Skips a disc (for CD player
equipped with a multi-disc
changer).
CD player
MD
(Starts playback.
Pauses playback.P
p
=/+Locates tracks.
Stops playback.
MD deck
MD deck
MD deck
MD deck
TAPE DECK A/B
9/(
0/) Fast-forwards or rewinds
the tape.
Stops all tape operations.
Deck A or B
Deck A or B Starts playback.
pDeck A or B
VOL +/– Amplifier Controls the volume.
*Automatic Music Sensor
Additional Information
Remote Button Descriptions
(TA-FE910R/FE710R/FE610R/FE510R/
FE310R only)
You can use the supplied remote to control other Sony
audio components equipped with the g(remote
control sensor) mark.
1y(SIGNAL GND)
2AUX (unavailable on the TA-FE210)
3CD
4TUNER
5PHONO
6TAPE2/MD
7TAPE1/DAT
8SPEAKERS (TA-FE510R/FE310R/FE210 only)
9EON CONTROL IN (TA-FE910R/FE710R/
FE610R/FE510R only)
!º SPEAKERS A/B (TA-FE910R/FE710R/FE610R
only)
!¡ AC OUTLET (unavailable on the TA-FE510R (U.K.
model), FE310R (U.K. model), and TA-FE210)
!™ Mains lead
• TA-FE210
• TA-FE510R
!
™
1 9 !
º
!
¡
32 4 5 6 7
AC OUTLET
SPEAKERS
TAPE1 / DAT
TAPE2 / MD
EON CONTROL
R
RL
REC OUT
REC OUT
IN
IN
B
A
L
++––
RL
++––
SWITCHED 100W MAX
IN
INPUT
RL
AUX
TUNER
CD
PHONO
y
3 !™5
19!¡4 26 7 8
AC OUTLET
SWITCHED 100W MAX
EON CONTROL
IN
PHONO
IN
TUNER
IN CD
L
R
IN AUX IN TAPE2 / MD REC OUT IN TAPE1 / DAT REC OUT IN
y
SPEAKERS
IMPEDANCE USE 4 - 16 Ω
+
–
+
–
RL
3 !™5
1 4 76 8
SPEAKERS
R
+–
L
–+
PHONO
IN
TUNER
IN
CD
L
R
IN
TAPE2 / MD
REC OUT IN
TAPE1 / DAT
REC OUT IN
y

13EN
Additional Information

2F
AVERTISSEMENT
Afin d’éviter tout risque
d’incendie ou d’électrocution,
ne pas exposer cet appareil à
la pluie ou à l’humidité.
Afin d’écarter tout risque
d’électrocution, garder le
coffret fermé. Ne confier
l’entretien de l’appareil qu’à
un personnel qualifié.
N’installez pas l’appareil dans
un espace confiné comme dans
une bibliothèque ou un
meuble encastré.
Précautions
Sécurité
• Afin d’éviter tout choc électrique,
n’ouvrez pas le coffret. Confiez
l’entretien de l’amplificateur à un
technicien qualifié.
• Si un objet ou un liquide tombait dans
l’amplificateur, débranchez-le et
faites-le vérifier par un technicien
qualifié avant de le remettre en
marche.
Sources d’alimentation
• Avant de mettre l’amplificateur sous
tension, vérifiez si sa tension de
fonctionnement correspond à celle du
secteur local. La tension de
fonctionnement est indiquée sur la
plaque signalétique à l’arrière de
l’amplificateur.
• L’amplificateur n’est pas déconnecté
de la source d’alimentation secteur
tant qu’il reste branché sur la prise
murale, même s’il a été mis sous
tension.
• Débranchez l’amplificateur de la prise
murale s’il doit rester inutilisé
pendant une période prolongée. Pour
débrancher le cordon d’alimentation
secteur, tirez sur la fiche; jamais sur le
cordon lui-même.
• Le cordon d’alimentation secteur doit
être remplacé par un technicien
compétent.
Installation
• Installez l’amplificateur à un endroit
suffisamment aéré pour éviter toute
surchauffe interne et prolonger sa
durée de vie.
• N’installez pas l’amplificateur près
d’une source de chaleur, ou bien à un
endroit exposé en plein soleil, à une
poussière excessive ou à des chocs
mécaniques.
• Ne posez rien sur l’amplificateur qui
pourrait obstruer les ailettes de
ventilation ou provoquer une panne.
Fonctionnement
Avant de raccorder d’autres appareils,
mettez l’amplificateur hors tension et
débranchez-le.
Nettoyage de l’amplificateur
Nettoyez le coffret, le panneau et les
commandes avec un chiffon doux,
légèrement humidifié de solution
détergente douce. N’utilisez pas de
tampon abrasif, de poudre à récurer ou
de solvant, comme l’alcool ou l’essence.
Pour éviter le ronflement
—Réduisez le volume.
—Éloignez le tourne-disque le plus
possible des enceintes.
—Mettez des isolateurs audio en vente
dans le commerce sous le tourne-
disque.
—Maintenez le microphone éloigné des
enceintes pendant l’utilisation.
Pour protéger encore mieux contre le
hurlement, installez les enceintes ou le
tourne-disque sur une planche de bois
épaisse ou une dalle de béton.
Pour toute question ou problème au
sujet de cet appareil, veuillez contacter
votre revendeur Sony agréé.

3F
F
Modèle
Caractéristique
zQuand faut-il remplacer les piles?
En fonctionnement normal, les piles devraient durer environ 6 mois. Remplacez
toutes les piles quand la télécommande ne peut plus piloter l’amplificateur.
Remarques
• Ne laissez pas la télécommande à un endroit extrêmement chaud ou humide.
• Ne laissez rien tomber dans son boîtier, en particulier au remplacement des piles.
• N’exposez pas la télécommande en plein soleil ou sous un dispositif d’éclairage.
Cela pourrait provoquer un mauvais fonctionnement.
• Si la télécommande doit rester inutilisée pendant une période prolongée, retirez
les piles pour éviter tout dommage dû à une fuite des piles ou à la corrosion.
Déballage (TA-FE910R/FE710R/FE610R/FE510R/FE310R
seulement)
Vérifiez que les articles suivants se trouvent bien dans l’emballage:
• Télécommande (1)
Pour le TA-FE910R/FE710R/FE610R: RM-S316
Pour le TA-FE510R/FE310R: RM-S315
• Piles Sony SUM-3 (NS) (2)
Mise en place des piles dans la télécommande
Insérez deux piles de format AA (R6) en faisant correspondre les pôles + et –
des piles avec les indications dans le logement des piles. Quand vous utilisez
la télécommande, dirigez-la vers le capteur de télécommande gde
l’amplificateur.
TABLE DES MATIÈRES
Préparatifs
Raccordements 4
Raccordement d’appareils audio 4
Raccordement des enceintes 5
Raccordement du cordon d’alimentation secteur 6
Ecoute d’une source musicale 7
Enregistrement 9
Informations additionnelles
Guide de dépannage 10
Spécifications 10
Description du panneau arrière 12
Description des touches de la télécommande
(TA-FE910R/FE710R/FE610R/FE510R/FE310R seulement) 12
Bienvenue!
Nous vous remercions pour l’achat de
cet amplificateur stéréo intégré. Avant
de l’utiliser, veuillez lire attentivement
ce mode d’emploi et le conserver pour
toute référence ultérieure.
A propos de ce
mode d’emploi
Les instructions de ce mode d’emploi
concernent les modèles TA-FE910R,
FE710R, FE610R, FE510R, FE310R et
FE210. Vérifiez le numéro de votre
modèle sur le panneau arrière de
l’amplificateur.
Le TA-FE910R est le modèle utilisé dans
les illustrations, sauf spécification
contraire. Toute différence de
fonctionnement est clairement indiquée
dans le texte, par exemple “TA-FE910R/
FE710R/FE610R seulement”.
Types de différences
Opérable par
télécommande
Connecteurs AUX
Touches SOURCE
DIRECT et témoin
Sortie secteur
commutées
Réception EON
Fonction contrôle
de bande
Touche SUBSONIC
Sélecteur
SPEAKERS
FE210FE310RFE510R
•
•
•
•
•
•
•
•
•
•
Notez que les TA-FE910R, FE710R et
FE610R possèdent toutes les fonctions
précitées.
Conventions
• Les instructions dans ce mode
d’emploi décrivent les commandes de
l’amplificateur.
• Pour les touches de la télécommande
(non disponible avec le TA-FE210),
voir “Description des touches de la
télécommande”, page 12.
• L’icône suivante est utilisée dans ce
mode d’emploi:
zIndique des conseils et méthodes
qui facilitent une manipulation.

Préparatifs
4F
Ç
L
R
L
R
OUTPUT
LINE
CD
IN
Raccordements
Cet amplificateur permet de raccorder et de
commander les appareils audio ci-dessous. Suivez la
procédure indiquée pour chaque appareil que vous
souhaitez raccorder.
L’emplacement et le nom de chaque prise sont indiqués dans
“Description du panneau arrière”, page 12.
Raccordement d’appareils audio
Aperçu
Cette section explique comment raccorder des
appareils audio à l’amplificateur.
• TA-FE910R/FE710R/FE610R
Préparatifs
Lecteur CD
Tuner
Tuner
Lecteur CD
Avant de commencer
• Eteignez tous les appareils avant de les raccorder.
• Ne branchez pas les cordons d’alimentation secteur
des différents appareils tant que les raccordements
ne sont pas achevés.
• Utilisez les cordons de liaison audio fournis avec
chaque appareil pour le raccordement à
l’amplificateur. Au besoin, procurez-vous des
cordons audio en vente dans le commerce.
• Insérez à fond les fiches dans les prises pour éviter
tout ronflement et bruit.
• Au raccordement d’un cordon de liaison audio,
reliez bien les connecteurs droit (R) et gauche (L) de
l’amplificateur aux connecteurs droit (R) et gauche
(L) de l’autre appareil.
PROTECTION
PHONES
SPEAKERS
A
BASS
•
OFF
A
+ B
– 10 + 10
TREBLETONE
•
– 10 + 10
BALANCE
LOUDNESS TAPE MONITOR
ØON øOFF
SUBSONIC
PHONOTUNERCDAUXTAPE2/MDTAPE1/DAT
INPUT SELECTOR VOLUME
SOURCE
DIRECT EON LINK
010
ØON øOFF
•
LEFT RIGHT
B
g
POWER
SOURCE
TAPE1 TAPE2
Platine DAT Platine à
cassette Tuner
Platine MD
Tourne-disque Lecteur CD
Enceinte (L) Enceinte (R)
Téléviseur ou
magnétoscope
Amplificateur
Amplificateur
• TA-FE510R/FE310R/FE210
AUX (TA-FE510R/
FE310R seulement) EON CONTROL IN (TA-FE510R seulement)
Quels cordons utiliser?
Des cordons de liaison audio (non fournis) (2 pour chaque
platine à cassette, platine DAT ou platine MD; 1 pour les
autres appareils)
Blanc (L) Blanc (L)
Rouge (R)
Rouge (R)
Raccordements
La flèche çindique le sens du signal.
Remarque
Les illustrations suivantes indiquentles connecteurs sur le
TA-FE510R.
Ç
L
R
OUTPUT
LINE
L
R
TUNER
IN
TAPE1/DAT EON CONTROL IN
PHONO TUNER
y CDAUX
TAPE2/MD
TAPE1 / DAT
TAPE2 / MD
EON CONTROL
RL
REC OUT
REC OUT
IN
IN
IN
INPUT
RL
AUX
TUNER
CD
PHONO
y
TAPE1/DATPHONO CD
y TUNER
TAPE2/MD
EON CONTROL
IN
PHONO
IN
TUNER
IN
CD
L
R
IN
AUX
IN
TAPE2 / MD
REC OUT IN
TAPE1 / DAT
REC OUT IN
y

Préparatifs
5F
Ç
ç
OUTPUT
LINE
L
R
INPUT
LINE
TAPE1/DAT
L
R
REC OUT IN
Platine à cassette, platine DAT ou platine MD
Platine à cassette
(+)
(–)
(+)
(–)
Raccordement des enceintes
Aperçu
Cette section explique comment raccorder des
enceintes à l’amplificateur. Vous pouvez raccorder
deux paires d’enceintes, SPEAKERS A et B (TA-
FE910R/FE710R/FE610R seulement).
• TA-FE910R/FE710R/FE610R
Torsadez les extrémités à nu du cordon sur 15 mm environ.
Raccordez bien les cordons appropriés aux bornes, c’est–à–
dire + à + et – à –. Si les cordons sont inversés, le son sera
déformé et manquera de graves.
Amplificateur
Utilisez la configuration ci-dessus pour connecter les
connecteurs OUTPUT et INPUT
—d’une platine à cassette ou DAT aux connecteurs TAPE1/
DAT.
—d’une platine à cassette ou DAT aux connecteurs TAPE2/
MD.
Tourne-disque
1Retirez les fiches court-circuiteuses des connecteurs
PHONO avant de raccorder les cordons (mais seulement
lors du raccordement d’un tourne-disque).
N’insérez pas les fiches court-circuiteuses dans un autre
lot de connecteurs REC OUT. L’amplificateur pourrait ne
plus fournir de son ou mal fonctionner.
2Raccordez les cordons de liaison audio.
Ç
L
R
PHONO
IN
Tourne-disque
Remarque
Raccordez le conducteur de mise à la terre à la borne de
SIGNAL GND (y) de l’amplificateur pour éviter le
ronflement.
Téléviseur ou magnétoscope (TA-FE910R/FE710R/FE610R/
FE510R/FE310R seulement)
Amplificateur
Téléviseur ou
magnétoscope
Amplificateur
Ç
L
R
L
R
OUTPUT
LINE
AUX
IN
• FE210
Quels cordons utiliser?
Cordons d’enceinte (non fournis) (1 pour chaque enceinte)
Si votre tuner est pourvu d’une borne EON CONTROL OUT,
raccordez-là à la borne EON CONTROL IN de
l’amplificateur pour pernettre l’enploi de la fonction EON
(Réseau de fréquences locales) de RDS (Radio Data System)
(voirpage8).
Ç
EON CONTROL
IN
EON CONTROL
OUT
Amplificateur Tuner
EON CONTROL (TA-FE910R/FE710R/FE610R/FE510R
seulement)
• TA-FE510R/FE310R
SPEAKERS A SPEAKERS B
SPEAKERS
TAPE1 / DAT
TAPE2 / MD
R
RL
REC OUT
REC OUT
IN
IN
B
A
L
++––
RL
++––
INPUT
RL
AUX
TUNER
CD
PHONO
y
SPEAKERS
PHONO
IN
TUNER
IN
CD
L
R
IN
AUX
IN
TAPE2 / MD
REC OUT IN
TAPE1 / DAT
REC OUT IN
y
SPEAKERS
IMPEDANCE USE 4 - 16 Ω
+
–
+
–
RL
SPEAKERS
SPEAKERS
R
+–
L
–+
PHONO
IN
TUNER
IN
CD
L
R
IN
TAPE2 / MD
REC OUT IN
TAPE1 / DAT
REC OUT IN
y

Préparatifs
6F
Raccordement du cordon
d’alimentation secteur
Raccordement du cordon d’alimentation
secteur
Raccordez les cordons d’alimentation secteur de cet
amplificateur et des appareils audio et vidéo à une
prise murale.
zVous pouvez alimenter d’autres appareils via le
connecteur AC OUTLET de l’amplificateur (non
disponible sur les TA-FE510R (modèle pour le R. –U.),
TA-FE310R (modèle pour le R. –U.) et TA-FE210)
Si vous raccordez d’autres appareils audio à AC
OUTLET de l’amplificateur, il est possible d’alimenter
les appareils raccordés via l’amplificateure, ce qui
permet de mettre tout le système sous/hors tension en
mettant l’amplificateur sous/hors tension.
Précaution
Vérifiez que la consommation totale de tous les appareils
raccordés aux sorties de l’amplificateur ne dépasse pas 100
watts. Ne raccordez pas d’appareil électrique domestique,
tels que fer à repasser, téléviseur, ou autre appareil gros
consommateur à ces sorties.
Remarque
Séparez le cordon d’alimentation, les cordons de liaison
audio et les cordons d’enceintes les uns des autres. Du bruit
ou une détérioration du son est possible quand les cordons
audio sont en contact avec le cordon d’alimentation secteur.
ou quand le cordon d’alimentation secteur ou les cordons
d’enceintes sont à proximité de l’antenne cadre ou de
l’antenne fil du tuner.
Raccordements
• TA-FE910R/FE710R/FE610R
]
}]}
• TA-FE510R/FE310R
+
R
–
–
L
+
Raccordement d’une paire d’enceintes à
deux fils (TA-FE910R/FE710R/FE610R
seulement)
Comme les doubles connecteurs d’enceinte de
l’amplificateur, SPEAKERS A et B, peuvent assurer une
sortie d’enceintes simultanée, ils peuvent servir au
raccordement d’enceintes à deux fils. Ou bien, églez à
A+B pour piloter les deux simultanément.
Sélection des enceintes A ou B
Réglez SPEAKERS à A ou B. Ou bien, églez à A+B pour
piloter les deux simultanément.
Remarque
Utilisez des enceintes à impédance nominale de 4 à 16 ohms.
Quand le son est fourni en même temps aux deux paires
d’enceintes, utilisez des enceintes à impédance nominale de
8 à 16 ohms.
• TA-FE210
]
}
]
}

Opérations de base
7F
Opérations de base
Appuyez ou tournezPour
Réglez INPUT SELECTOR surPour écouter
Opérations de base
Ecoute d’une source musicale
5
1
3
PROTECTION
PHONES
SPEAKERS
A
BASS
•
OFF
A
+ B
– 10 + 10
TREBLETONE
•
– 10 + 10
BALANCE
LOUDNESS TAPE MONITOR
ØON øOFF
SUBSONIC
PHONOTUNERCDAUXTAPE2/MDTAPE1/DAT
INPUT SELECTOR VOLUME
SOURCE
DIRECT EON LINK
010
ØON øOFF
•
LEFT RIGHT
B
g
POWER
SOURCE
TAPE1 TAPE2
zSi POWER est enfoncé (TA-
FE510R/FE310R seulement)
Vous pouvez appuyer sur
POWER de la télécommande
pour mettre l’amplificateur
sous/hors tension.
zPour écouter avec des
écouteurs
Raccordez les écouteurs à
PHONES et réglez
SPEAKERS à OFF (TA-
FE910R/FE710R/FE610R
seulement).
zPour écouter directement
le signal d’entrée (TA-
FE910R/FE710R/FE610R/
FE510R/FE310R seulement)
Appuyez sur SOURCE
DIRECT de sorte que
l’indicateur s’allume.
Comme les circuits des
commandes TONE,
BALANCE, LOUDNESS et
SUBSONIC (TA-FE910R/
FE710R/FE610R seulement)
sont contournés, le réglage
des graves, aigus, de la
balance, le renforcement des
graves et des aigus, ou la
réduction du bruit
subsonique sont impossibles
pendant l’écoute directe.
Remarque
Evitez toute sortie des enceintes à
niveau très élevé à laquelle le son
est déformé. La distorsion de haute
fréquence peut endommager les
haut-parleurs d’aigus.
4Démarrez la source de programme.
5Réglez le volume en tournant la commande VOLUME.
Un disque
La radio
Un disque compact
La source raccordée à:
—TAPE1/DAT
—TAPE2/MD
1Appuyez sur POWER pour allumer l’amplificateur et tournez
VOLUME complètement vers la gauche pour éviter
d’endommager les enceintes par une sortie de son excessive.
L’indicateur PROTECTION s’allume, puis s’éteint (TA-
FE910R/FE710R/FE610R seulement).
2Allumez la source de programme que vous souhaitez écouter.
3Tournez INPUT SELECTOR pour sélectionner la source de
programme. L’indicateur correspondant à la source de
programme s’allume.
TUNER
PHONO
CD
AUX (non disponible sur le TA-FE210)
La source raccordée à AUX
Régler les graves
Régler les aigus
Régler la balance
Renforcer les graves et les aigus à niveau
d’écoute faible
Réduire le bruit subsonique créé par des
disques gondolés, etc.
TREBLE
BALANCE
LOUDNESS
SUBSONIC (TA-FE910R/FE710R/FE610R
seulement)
BASS
TAPE1/DAT
TAPE2/MD

Opérations de base
8F
EON LINK
PROTECTION
PHONES
SPEAKERS
A
BASS
•
OFF
A+B
–10 +10
TREBLETONE
•
–10 +10
BALANCE
LOUDNESS TAPE MONITOR
ØON øOFF
SUBSONIC
PHONOTUNERCDAUXTAPE2/MDTAPE1/DAT
INPUT SELECTOR VOLUME
SOURCE
DIRECT EON LINK
010
ØON øOFF
•
LEFT RIGHT
B
g
POWER
SOURCE
TAPE1 TAPE2
Pour recevoir les programmes EON (réseau de fréquences locales)
(TA-FE910R/FE710R/FE610R/FE510R seulement)
Quand votre amplificateur est raccordé à un tuner Sony à système EON
CONTROL, il commute au programme EON diffusé dans la région EON, puis
revient à la source de programme sélectionnée quand le programme est
terminé.
zQu’est-ce que “EON”
(réseau de fréquences
locales)?
Le réseau “EON” (réseau de
fréquences locales) est un
service RDS très pratique
qui permet à l’appareil de
passer automatiquement au
type de programme de votre
choix dès que sa diffusion
commence dans la région.
1Vérifiez que l’amplificateur et le tuner sont raccordés par les connecteurs
EON CONTROL (voir page 5).
2Appuyez sur EON LINK de sorte que le témoin s’allume.
Vous recevrez tout programme EON diffusé sur la fréquence radio
sélectionnée au tuner dès qu’il commencera.
Pour annulerla réception EON
Appuyez une seconde fois sur EON LINK de manière à éteindre le témoin.
Remarques
• Si vous sélectionnez une autre source de programme pendant la réception d’un
programme EON, la réception EON s’arrêtera. Mais tant que le témoin EON LINK
reste allumé, il est possible de recevoir automatiquement les programmes EON.
• Annulez la réception EON avant de commencer l’enregistrement car un programme
EON pourrait interférer avec l’enregistrement.
• Si vous activez la fonction de contrôle de bande (voir page 9) alors que le témoin
EON LINK est allumé, le témoin s’éteint et la réception des programmes EON
devient impossible. Dans ce cas, désactivez la fonction de contrôle de bande pour
que le témoin se rappume.
