Sony CDX-GT110 Product guide

Fuse (10 A)
Fusible (10 A)
from car antenna (aerial)
à partir de l’antenne du véhicule
ANT REM

Red
Rouge
Yellow
Jaune
Black
Noir
Blue
Bleu
White
Blanc
Green
Vert
Purple
Violet
White/black striped
Rayé blanc/noir
Gray/black striped
Rayé gris/noir
Green/black striped
Rayé vert/noir
Gray
Gris
Left
Gauche
Right
Droit
Left
Gauche
Right
Droit
Max. supply current 0.1 A
Courant max. fourni 0,1 A
Purple/black striped
Rayé violet/noir
Equipment used in illustrations (not supplied)
Appareils utilisés dans les illustrations (non fournis)
Rear speaker
Haut-parleur arrière
Front speaker
Haut-parleur avant
©
2006 Sony Corporation Printed in China
2-696-858-21 (1)
Précautions
• Cet appareil est exclusivement conçu pour fonctionner
sur une tension de 12 V CC avec masse négative.
• Évitez de fixer des vis sur les câbles ou de coincer
ceux-ci dans des pièces mobiles (par exemple, armature
de siège).
• Avant d’effectuer les raccordements, éteignez le moteur
pour éviter un court-circuit.
• Raccordez les câbles d’alimentation jaune et
rouge seulement après avoir terminé tous les autres
raccordements.
• Rassemblez tous les câbles de mise à la
masse en un point de masse commun.
• Pour des raisons de sécurité, veillez à isoler avec du
ruban isolant tout câble libre non raccordé.
• L’utilisation d’instruments optiques avec ce produit
augmente les risques pour les yeux.
Remarques sur le câble d’alimentation (jaune)
• Lorsque cet appareil est raccordé à d’autres éléments
stéréo, la valeur nominale raccordée du circuit utilisé
de la voiture doit être supérieure à la somme des
fusibles de chaque élément.
• Si aucun circuit de la voiture n’est assez puissant,
raccordez directement l’appareil à la batterie.
Liste des composants
• Les numéros de la liste correspondent à ceux des
instructions.
• Le support et le tour de protection sont fixés à
l’appareil en usine. Avant le montage de l’appareil,
utilisez les clés de déblocage pour détacher le
support et le tour de protection de l’appareil.
Pour de plus amples informations, reportez-vous à la
section « Retrait du tour de protection et du support
() » au verso.
• Conservez les clés de déblocage pour
une utilisation ultérieure car vous en aurez
également besoin pour retirer l’appareil de
votre véhicule.
Attention
Manipulez précautionneusement le support pour
éviter de vous blesser aux doigts.
Remarque
Avant l’installation, assurez-vous que les loquets des deux côtés
du support sont bien pliés de 2 mm (3/32 po) vers l’intérieur. Si
les loquets sont droits ou pliés vers l’extérieur, l’appareil ne peut
pas être fixé solidement et peut se détacher.
Cautions
• This unit is designed for negative ground (earth) 12 V
DC operation only.
• Do not get the leads under a screw, or caught in moving
parts (e.g. seat railing).
• Before making connections, turn the car ignition off to
avoid short circuits.
• Connect the yellow and red power supply leads only
after all other leads have been connected.
• Run all ground (earth) leads to a common
ground (earth) point.
• Be sure to insulate any loose unconnected leads with
electrical tape for safety.
• The use of optical instruments with this product will
increase eye hazard.
Notes on the power supply lead (yellow)
• When connecting this unit in combination with other
stereo components, the connected car circuit’s rating
must be higher than the sum of each component’s fuse.
• When no car circuits are rated high enough, connect
the unit directly to the battery.
Parts list
• The numbers in the list are keyed to those in the
instructions.
• The bracket and the protection collar are
attached to the unit before shipping. Before mounting
the unit, use the release keys to remove the bracket
and the protection collar from the unit. For
details, see “Removing the protection collar and the
bracket ()” on the reverse side of the sheet.
• Keep the release keys for future use as they
are also necessary if you remove the unit from
your car.
Caution
Handle the bracket carefully to avoid injuring your
fingers.
Note
Before installing, make sure that the catches on both sides of
the bracket are bent inwards 2 mm (3/32 in). If the catches are
straight or bent outwards, the unit will not be installed securely
and may spring out.
Schéma de raccordement
À un point métallique de la voiture
Branchez d’abord le câble de mise à la masse noir et,
ensuite, les câbles d’alimentation jaune et rouge.
Vers le câble de commande d’antenne
électrique ou le câble d’alimentation de
l’amplificateur d’antenne
Remarques
•Il n’est pas nécessaire de raccorder ce câble s’il n’y a pas
d’antenne électrique ni d’amplificateur d’antenne, ou avec
une antenne télescopique manuelle.
•Si votre voiture est équipée d’une antenne FM/AM
intégrée dans la vitre arrière/latérale, voir « Remarques
sur les câbles de commande et d’alimentation ».
À la borne +12 V qui est alimentée quand la
clé de contact est sur la position accessoires
Remarques
•S’il n’y a pas de position accessoires, raccordez la borne
d’alimentation (batterie) +12 V qui est alimentée en
permanence.
Raccordez d’abord le câble de mise à la masse noir à un
point métallique du véhicule.
•Si votre voiture est équipée d’une antenne FM/AM
intégrée dans la vitre arrière/latérale, voir « Remarques
sur les câbles de commande et d’alimentation ».
À la borne +12 V qui est alimentée en
permanence
Raccordez d’abord le câble de mise à la masse noir à un
point métallique du véhicule.
Remarques sur les câbles de commande et d’alimentation
•Le câble de commande d’antenne électrique (bleu) fournit une
alimentation de +12 V CC lorsque vous mettez la radio sous
tension.
•Lorsque votre voiture est équipée d’une antenne FM/AM
intégrée dans la vitre arrière/latérale, raccordez le câble
de commande d’antenne électrique (bleu) ou le câble
d’alimentation des accessoires (rouge) à la borne
d’alimentation de l’amplificateur d’antenne existant. Pour plus
de détails, consultez votre détaillant.
•Une antenne électrique sans boîtier de relais ne peut pas être
utilisée avec cet appareil.
Raccordement pour la conservation de la mémoire
Lorsque le câble d’alimentation jaune est raccordé, le circuit
de la mémoire est alimenté en permanence même si la clé de
contact est sur la position d’arrêt.
Remarques sur le raccordement des haut-parleurs
•Avant de raccorder les haut-parleurs, mettez l’appareil hors
tension.
•Utilisez des haut-parleurs ayant une impédance de 4 à 8 ohms
avec une capacité électrique adéquate pour éviter de les
endommager.
•Ne raccordez pas les bornes du système de haut-parleurs au
châssis de la voiture et ne raccordez pas les bornes du haut-
parleur droit à celles du haut-parleur gauche.
•Ne raccordez pas le câble de mise à la masse de cet appareil
à la borne négative (–) du haut-parleur.
•N’essayez pas de raccorder les haut-parleurs en parallèle.
•Raccordez uniquement des haut-parleurs passifs. Le
raccordement de haut-parleurs actifs (avec amplificateurs
intégrés) aux bornes des haut-parleurs peut endommager
l’appareil.
•Pour éviter tout dysfonctionnement, n’utilisez pas les câbles
des haut-parleurs intégrés installés dans votre voiture si
l’appareil partage un câble négatif commun (–) pour les haut-
parleurs droit et gauche.
•Ne raccordez pas entre eux les cordons des haut-parleurs de
l’appareil.
Remarque sur le raccordement
Si les haut-parleurs ne sont pas raccordés correctement, le
message « FAILURE » s’affiche. Dans ce cas, assurez-vous que
les haut-parleurs sont bien raccordés.
Installation/Connections
Installation/Connexions

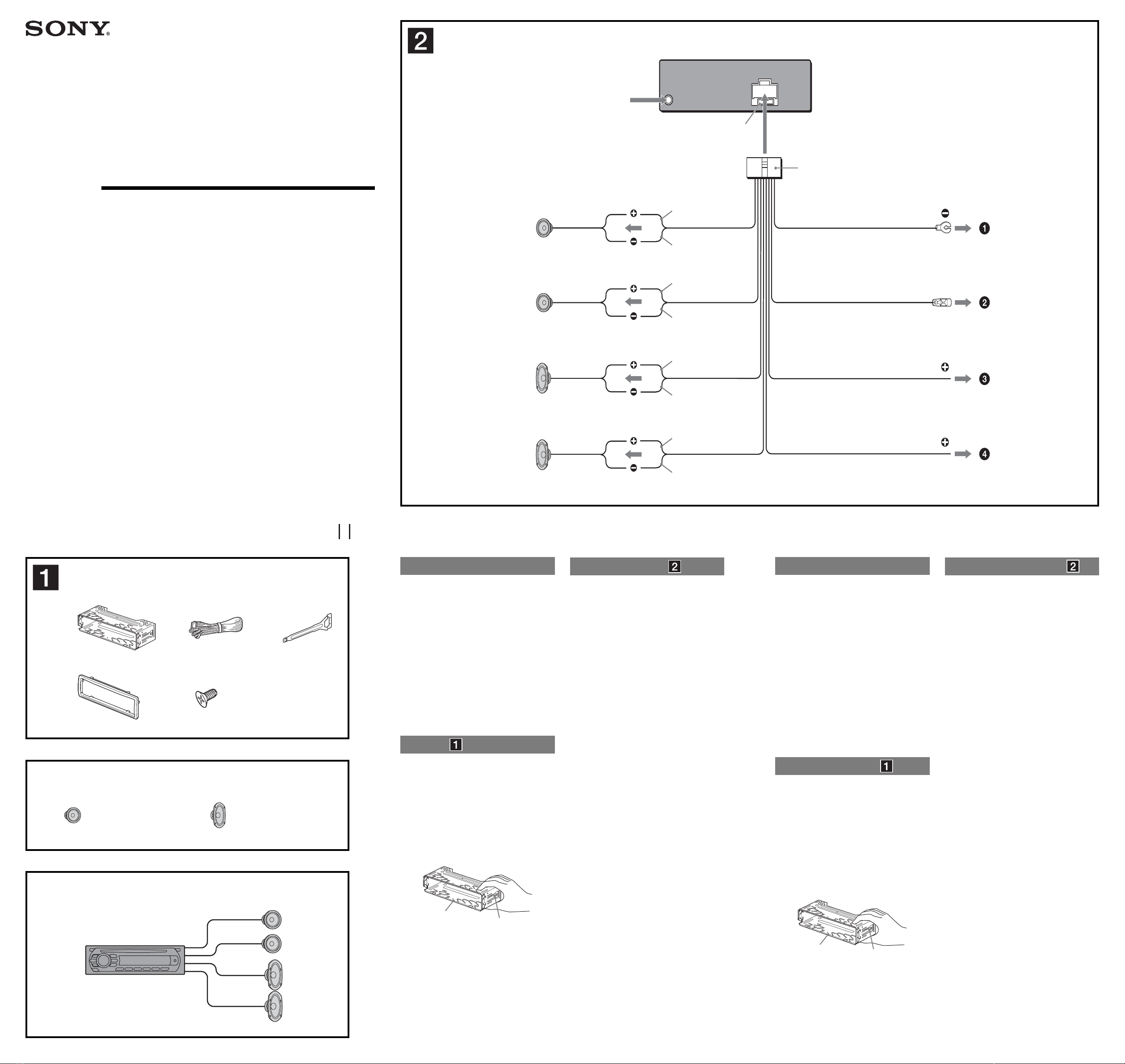

Connection diagram
To a metal surface of the car
First connect the black ground (earth) lead, then connect the
yellow and red power supply leads.
To the power antenna (aerial) control lead or
power supply lead of antenna (aerial) booster
Notes
•It is not necessary to connect this lead if there is no power
antenna (aerial) or antenna (aerial) booster, or with a
manually-operated telescopic antenna (aerial).
•When your car has a built-in FM/AM antenna (aerial) in
the rear/side glass, see “Notes on the control and power
supply leads.”
To the +12 V power terminal which is
energized in the accessory position of the
ignition switch
Notes
•If there is no accessory position, connect to the +12 V
power (battery) terminal which is energized at all times.
Be sure to connect the black ground (earth) lead to a
metal surface of the car first.
•When your car has a built-in FM/AM antenna (aerial) in
the rear/side glass, see “Notes on the control and power
supply leads.”
To the +12 V power terminal which is
energized at all times
Be sure to connect the black ground (earth) lead to a metal
surface of the car first.
Notes on the control and power supply leads
•The power antenna (aerial) control lead (blue) supplies +12 V
DC when you turn on the tuner.
•When your car has built-in FM/AM antenna (aerial) in the rear/
side glass, connect the power antenna (aerial) control lead
(blue) or the accessory power supply lead (red) to the power
terminal of the existing antenna (aerial) booster. For details,
consult your dealer.
•A power antenna (aerial) without a relay box cannot be used
with this unit.
Memory hold connection
When the yellow power supply lead is connected, power will
always be supplied to the memory circuit even when the ignition
switch is turned off.
Notes on speaker connection
•Before connecting the speakers, turn the unit off.
•Use speakers with an impedance of 4 to 8 ohms, and with
adequate power handling capacities to avoid its damage.
•Do not connect the speaker terminals to the car chassis, or
connect the terminals of the right speakers with those of the
left speaker.
•Do not connect the ground (earth) lead of this unit to the
negative (–) terminal of the speaker.
•Do not attempt to connect the speakers in parallel.
•Connect only passive speakers. Connecting active speakers
(with built-in amplifiers) to the speaker terminals may damage
the unit.
•To avoid a malfunction, do not use the built-in speaker leads
installed in your car if the unit shares a common negative (–)
lead for the right and left speakers.
•Do not connect the unit’s speaker leads to each other.
Note on connection
If speaker is not connected correctly, “FAILURE” appears in
the display. In this case, make sure the speaker is connected
correctly.
 

×2

Loquet
×4
Catch

CDX-GT210
CDX-GT21W
CDX-GT110
CDX-GT11W
FM/AM
Compact Disc Player
Connection example
Exemple de raccordement

Précautions
• Choisissez soigneusement l’emplacement d’installation
pour que l’appareil ne gêne pas le chauffeur pendant la
conduite.
• Évitez d’installer l’appareil dans un endroit exposé à
la poussière, à la saleté, à des vibrations excessives ou
à des températures élevées comme en plein soleil ou à
proximité de conduits de chauffage.
• Pour garantir un montage sûr, n’utilisez que le matériel
fourni.
Réglage de l’angle de montage
Ajustez l’inclinaison à un angle inférieur à 45°.
Retrait du tour de protection et
du support
Avant d’installer l’appareil, retirez le tour de
protection et le support de l’appareil.
1Retirez le tour de protection .
Insérez les clés de déblocage en même
temps dans le tour de protection .
Tirez sur les clés de déblocage pour retirer
le tour de protection .
2Retirez le support .
Insérez les clés de déblocage en même
temps entre l’appareil et le support 
jusqu’au déclic.
Tirez le support vers le bas, puis tirez sur
l’appareil vers le haut pour les séparer.
Exemple de montage
Installation dans le tableau de bord
Remarques
•Si nécessaire, pliez ces griffes vers l’extérieur pour assurer
une prise correcte (-2).
•Assurez-vous que les 4 loquets situés sur le tour de protection
sont correctement engagés dans les fentes de l’appareil
(-3).
Montage de l’appareil dans une
voiture japonaise
Cet appareil ne peut pas être installé dans certaines
voitures japonaises. Consultez, dans ce cas, votre
détaillant Sony.
Remarque
Pour éviter tout dysfonctionnement, utilisez uniquement les vis
fournies pour le montage.
Retrait et fixation de la façade
Avant d’installer l’appareil, retirez la façade.
-A Pour la retirer
Avant de retirer la façade, n’oubliez pas d’appuyer
d’abord sur . Appuyez ensuite sur , puis faites
glisser la façade vers vous.
-B Pour la fixer
Engagez la partie de la façade dans la partie de
l’appareil, comme illustré, puis appuyez sur le côté
gauche jusqu’au déclic indiquant que la façade est en
position.
Avertissement si le contact de
votre véhicule ne comporte pas
de position ACC
Veillez à régler la fonction de mise hors tension
automatique. Pour obtenir davantage d’informations,
reportez-vous au mode d’emploi fourni.
L’appareil s’éteint complètement et automatiquement
après le laps de temps choisi une fois l’appareil mis hors
tension afin d’éviter que la batterie ne se décharge.
Si vous ne réglez pas la fonction de mise hors tension
automatique, appuyez sur la touche  et maintenez-
la enfoncée jusqu’à ce que l’affichage disparaisse à
chaque fois que vous coupez le contact.
Precautions
• Choose the installation location carefully so that the
unit will not interfere with normal driving operations.
• Avoid installing the unit in areas subject to dust, dirt,
excessive vibration, or high temperatures, such as in
direct sunlight or near heater ducts.
• Use only the supplied mounting hardware for a safe
and secure installation.
Mounting angle adjustment
Adjust the mounting angle to less than 45°.
Removing the protection collar
and the bracket
Before installing the unit, remove the protection
collar and the bracket from the unit.
1Remove the protection collar .
Engage the release keys together with the
protection collar .
Pull out the release keys to remove the
protection collar .
2Remove the bracket .
Insert both release keys together between
the unit and the bracket until they click.
Pull down the bracket , then pull up the unit
to separate.
Mounting example
Installation in the dashboard
Notes
•Bend these claws outward for a tight fit, if necessary (-2).
•Make sure that the 4 catches on the protection collar are
properly engaged in the slots of the unit (-3).
Mounting the unit in a Japanese
car
You may not be able to install this unit in some makes of
Japanese cars. In such a case, consult your Sony dealer.
Note
To prevent malfunction, install only with the supplied screws .
How to detach and attach the
front panel
Before installing the unit, detach the front panel.
-A To detach
Before detaching the front panel, be sure to press .
Press , and pull it off towards you.
-B To attach
Engage part of the front panel with part of the unit,
as illustrated, and push the left side into position until it
clicks.
Warning if your car’s ignition
has no ACC position
Be sure to set the Auto Off function. For details, see the
supplied Operating Instructions.
The unit will shut off completely and automatically in
the set time after the unit is turned off, which prevents
battery drain.
If you do not set the Auto Off function, press and hold
 until the display disappears each time you turn
the ignition off.
182 mm
53 mm
12 3



Dashboard
Tableau de bord
12





Face the hook inwards.
Tournez le crochet vers
l’intérieur.
Claws
Griffes
Orient the release key
correctly.
Orientez correctement la
clé de déblocage.
A TOYOTA
to dashboard/center console
vers le tableau de bord/la console centrale
Bracket
Support
Bracket
Support
B NISSAN


to dashboard/center console
vers le tableau de bord/la console centrale
Bracket
Support
Bracket
Support


Existing parts supplied with your car
Pièces existantes fournies avec la voiture
AB
max. size
5 ×8 mm
(7/32 ×11/32 in)
Dimensions
max. 5 ×8 mm
(7/32 ×11/32 po)
max. size
5 ×8 mm
(7/32 ×11/32 in)
Dimensions
max. 5 ×8 mm
(7/32 ×11/32 po)
max. size
5 ×8 mm
(7/32 ×11/32 in)
Dimensions
max. 5 ×8 mm
(7/32 ×11/32 po)
max. size
5 ×8 mm
(7/32 ×11/32 in)
Dimensions
max. 5 ×8 mm
(7/32 ×11/32 po)
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
