Sony XR-CA350X Marketing s & diagrams Product guide

Sony Corporation © 2003 Printed in Malaysia
XR-CA350X
3-246-853-11 (2)
Equipment used in illustrations (not supplied)
Appareils ut ilisés dans les illustrations (non fournis)
Caut ions
•This unit is designed for negative ground 12 V
DC operation only.
•Do not get the wires under a screw, or caught
in moving parts (e.g., seat railing).
•Before making connections, turn the car
ignition off to avoid short circuits.
•Connect the yellow and red power input leads
only after all other leads have been connected.
•Run all ground w ires to a common ground
point.
•Be sure to insulate any loose unconnected
wires with electrical tape for safety.
Notes on the pow er supply cord (yellow )
•When connecting this unit in combination with
other stereo components, the connected car
circuit’s rating must be higher than the sum of
each component’s fuse.
•When no car circuits are rated high enough,
connect the unit directly to the battery.
Parts Iist (1)
•The numbers in the list are keyed to those in
the instructions.
•The bracket 1and the protection collar 3are
attached to the unit before shipping. Before
mounting the unit, use the release keys 5to
remove the bracket 1and the protection collar
3from the unit. For details, see “Removing
the protection collar and the bracket (4)” on
the reverse side of the sheet.
•Keep the release keys 5for future use as
they are also necessary if you remove the
unit from your car.
Caut ion
Handle the bracket 1carefully to avoid injuring
your fingers.
Note
Before installing, make sure t hat the catches on
bot h sides of the bracket 1 are bent inwards 2 mm
(3/32 in). If the cat ches are straight or bent out w ards,
the unit will not be inst alled securely and may spring
out .
B
12
×4
3
45
×2
Pow er amplifier
Amplificateur de puissance
CD/ M D changer
Changeur de CD/ M D
Front speaker
Haut-parleur frontal
Rear speaker
Haut-parleur arrière
BUS AUDIO IN
BUS CONTROL IN
BUS CONTROL IN
BUS AUDIO IN
A
Installat ion/Connect ions
Installat ion/Connexions
FM/AM Cassette
Car Stereo
Connection example (2)
Notes (2-B- )
•Be sure to connect t he ground cord bef ore
connecting the amplifier.
•If you connect an optional pow er amplif ier and do
not use t he built-in amplif ier, the beep sound w ill
be deactivated.
Tip (2-B- )
For connecting tw o or more CD/MD changers, the
source selector XA-C30 (optional) is necessary.

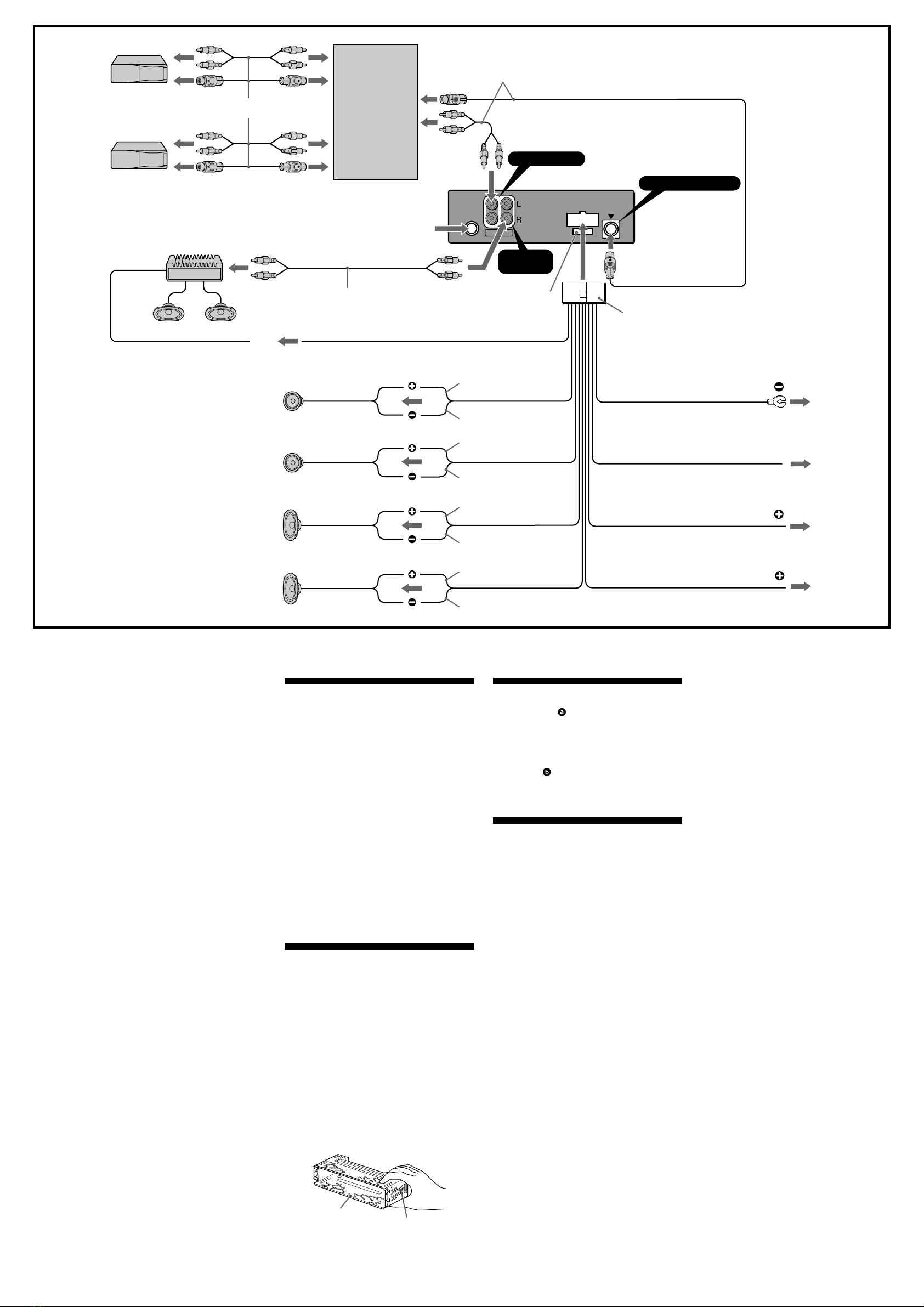

Connection diagram (3)
1To a metal surface of the car
First connect t he black ground lead, then
connect the yellow and red power input leads.
2To the pow er antenna control lead or pow er
supply lead of antenna booster amplifier
Notes
•It is not necessary t o connect this lead if t here
is no pow er antenna or ant enna booster, or
wit h a manually-operat ed telescopic antenna.
• When your car has a built -in FM/AM ant enna in
the rear/side glass, see “ Not es on t he control
and pow er supply leads.”
3To AM P REM OTE IN of an optional pow er
amplifier
This connection is only f or amplif iers. Connecting
any ot her system may damage t he unit .
4To the +12 V pow er terminal w hich is energized
in the accessory position of the ignition key
sw itch
Notes
•If there is no accessory posit ion, connect t o t he
+12 V power (batt ery) terminal which is
energized at all times.
Be sure t o connect t he black ground lead t o a
met al surf ace of t he car f irst.
• When your car has a built -in FM/AM ant enna in
the rear/side glass, see “ Not es on t he control
and pow er supply leads.”
5To the +12 V pow er terminal w hich is energized
at all times
Be sure t o connect t he black ground lead t o a
met al surf ace of t he car f irst.
*not supplied
*non f ourni
Source selector*
Sélecteur de source*
XA-C30
AUDIO OUT
REAR
Catch
1
2
1
Downloaded from: https://www.usersmanualguide.com/

Précaut ions
•Cet appareil est exclusivement conçu pour
fonctionner sur une tension de 12 V CC avec
masse négative.
•Évitez de fixer des vis sur les câbles ou de
coincer ceux-ci dans des pièces mobiles (par
exemple, armature de siège).
•Avant d’effectuer des raccordements, éteignez
le moteur pour éviter les courts-circuits.
•Branchez les fils d’entrée d’alimentation jaune
et rouge seulement après avoir terminé tous
les autres branchements.
•Rassemblez tous les fils de terre en un point
de masse commun.
•Veillez à fixer avec du ruban isolant tout fil
lâche non raccordé.
Remarques sur le cordon d’alimentation (jaune)
•Lorsque cet appareil est raccordé à d’autres
éléments stéréo, la valeur nominale du circuit
raccordé de la voiture doit être supérieure à la
somme des fusibles de chaque élément.
•
Si aucun circuit de la voiture n’est assez puissant,
raccordez directement l’appareil à la batterie.
Liste des com posant s (1)
•Les numéros de l’illustration correspondent à
ceux des instructions.
•Le support 1et le tour de protection 3sont
fixés à l’appareil avant de quitter l’usine.
Avant le montage de l’appareil, utilisez les clés
de déblocage 5pour détacher le support 1et
le tour de protection 3de l’appareil. Pour de
plus amples informations, reportez-vous à la
section “Retrait du tour de protection et du
support (4)” au verso de la feuille.
•Conservez les clés de déblocage 5pour une
utilisation ultérieure car vous en aurez
également besoin pour retirer l’appareil de
votre véhicule.
At tent ion
Manipulez avec précaution le support 1pour
éviter de vous blesser aux doigts.
Remarque
Avant l’installation, assurez-vous que les loquets des
deux côt és du support 1sont bien pliés de 2 mm
(3/32 po) vers l’intérieur. Si les loquet s sont droit s ou
pliés vers l’ext érieur, l’appareil ne peut pas êt re fixé
solidement et peut se détacher.
Notes on the control and pow er supply leads
•The pow er ant enna control lead (blue) supplies
+12 V DC when you turn on the tuner.
•When your car has built -in FM/AM ant enna in t he
rear/side glass, connect t he power antenna control
lead (blue) or t he accessory pow er input lead (red)
to the power terminal of the exist ing ant enna
boost er. For det ails, consult your dealer.
• Apow er antenna w it hout relay box cannot be
used wit h this unit .
M emory hold connection
When the yellow power input lead is connected,
pow er w ill alw ays be supplied t o t he memory circuit
even when t he ignit ion key is turned off .
Notes on speaker connection
•Before connecting the speakers, t urn the unit of f.
•Use speakers w it h an impedance of 4 to 8 ohms,
and w ith adequate power handling capacit ies to
avoid it s damage.
•Do not connect t he speaker t erminals t o t he car
chassis, or connect t he terminals of t he right
speakers with those of t he lef t speaker.
•Do not connect t he ground lead of this unit to t he
negat ive (–) terminal of the speaker.
•Do not at t empt to connect t he speakers in parallel.
•Connect only passive speakers. Connecting active
speakers (with built-in amplif iers) to the speaker
terminals may damage t he unit.
•To avoid a malfunct ion, do not use t he built -in
speaker wires inst alled in your car if the unit
shares a common negat ive (–) lead f or the right
and lef t speakers.
•Do not connect t he unit’s speaker cords to each
ot her.
Exemple de raccordem ent (2)
Remarques (2-B- )
•Raccordez d’abord le f il de masse avant de
connecter l’amplificateur.
•Si vous raccordez un amplif icat eur de puissance et
que vous n’ut ilisez pas l’amplif icateur int égré, le
bip sonore est désactivé.
Conseil (2-B- )
Dans le cas du raccordement de deux changeurs de
CD/M D ou plus, le sélecteur de source XA-C30
(opt ionnel) est indispensable.
Schémas de connexion (3)
1à un point métallique de la voiture
Branchez d’abord le f il de masse noir et , ensuite,
les f ils d’entrée d‘aliment ation jaune et rouge.
2au fil de commande de l’antenne électrique ou le
fil d’alimentation de l’amplificateur d‘antenne
Remarques
•Il n’est pas nécessaire de raccorder ce fil s’il n’y
a pas d’antenne électrique ni d’amplif icateur
d’antenne, ou avec une antenne télescopique
manuelle.
•Si vot re voit ure est équipée d’une ant enne FM/
AM int égrée dans la vitre arrière/latérale, voir
“ Remarques sur les f ils de commande et
d'aliment at ion” .
3pour effectuer le raccordement à AM P REM OTE
IN de l’amplificateur de puissance en option
Cet te connexion s’applique uniquement aux
amplificat eurs. Le branchement de tout autre
syst ème risque d’endommager l’appareil.
4à la borne +12 V qui est alimentée quand la clé
de contact est sur la position accessoires
Remarques
•S’il n’y a pas de posit ion accessoires, raccordez
à la borne d’alimentation (batt erie) +12 V qui
est toujours sous tension.
Raccordez d’abord le f il de masse noir à un
point métallique de la voiture.
•Si vot re voit ure est équipée d’une ant enne FM/
AM int égrée dans la vitre arrière/latérale, voir
“ Remarques sur les f ils de commande et
d’aliment ation” .
5à la borne +12 V qui est alimentée en
permanence
Raccordez d’abord le f il de masse noir à un point
mét allique de la voiture.
BUS
AUDIO IN
AUDIO
OUT
1
2
4
5
Supplied w ith XA-C30
Fourni avec le XA-C30
Blue
Bleu
Red
Rouge
Yellow
Jaune
4
Black
Noir
RCA pin cord (not supplied)
Cordon à broche RCA (non fourni)
M ax. supply current 0.1 A
Courant max. fourni 0,1 A
from car antenna
de l’antenne de la voiture
Fuse (10 A)
Fusible (10 A)
BUS AUDIO IN
AUDIO
OUT REAR
AM P REM
ANT REM
BUS CONTROL IN
Blue/ w hite st riped
Rayé bleu/ blanc
M ax. supply current 0.3 A
Courant max. fourni 0,3 A
White
Blanc
Gray
Gris
Green
Vert
Purple
M auve
W hite/ black striped
Rayé blanc/ noir
Gray/ black st riped
Rayé gris/ noir
Green/ black striped
Rayé vert/ noir
Purple/ black st riped
Rayé mauve/ noir
Remarques sur les fils de commande et
d’alimentation
•Le fil de commande de l’ant enne électrique (bleu)
fournit une alimentat ion de + 12 V CC lorsque vous
met t ez l’appareil sous t ension.
•Si vot re voit ure est équipée d’une ant enne FM/AM
int égrée dans la vitre arrière/latérale vous devez
raccorder le fil de commande d’ant enne électrique
(bleu) ou le fil d’entrée d’alimentat ion d’accessoire
(rouge) à la borne d’alimentat ion de
l’amplif icateur d’antenne existant . Pour plus de
dét ails, consultez vot re dét aillant.
•Une ant enne élect rique sans boîtier de relais ne
peut pas êt re utilisée avec cet appareil.
Connexion pour la conservation de la mémoire
Lorsque le f il d’entrée d’aliment ation jaune est
raccordé, le circuit de la mémoire est alimenté en
permanence même si la clé de cont act est sur la
posit ion d’arrêt .
Remarques sur le raccordement des haut-parleurs
•Avant de raccorder les haut-parleurs, met tez
l’appareil hors tension.
•Utilisez des haut-parleurs ayant une impédance de
4 à 8 ohms et une capacit é adéquat e pour évit er
de les endommager.
•Ne raccordez pas les bornes du syst ème de haut-
parleur au châssis de la voit ure et ne raccordez pas
les bornes du haut-parleur droit à celles du haut-
parleur gauche.
•Ne raccordez pas le câble de masse de cet appareil
à la borne négative (–) du haut -parleur.
•N’essayez pas de raccorder les haut-parleurs en
parallèle.
•Raccordez uniquement des haut -parleurs passif s.
Le raccordement de haut-parleurs actifs (avec
amplificat eurs int égrés) aux bornes des haut-
parleurs peut endommager l’appareil.
•Pour éviter t out dysf onctionnement , n’utilisez pas
les f ils des haut-parleurs int égrés inst allés dans
vot re voit ure si l’appareil part age un fil négatif
commun (–) aux haut -parleurs droit et gauche.
•Ne raccordez pas entre-eux les f ils des haut-
parleurs de l’appareil.
Source selector
(not supplied)
Sélecteur de source
(non fourni)
XA-C30
Left
Gauche
Right
Droit
Left
Gauche
Right
Droit
3
Supplied w it h the CD/ M D changer
Fourni avec le changeur de CD/ M D
Loquet
1
3
Downloaded from: https://www.usersmanualguide.com/

12
3
55
ccc
1
182 mm
53 mm
12
Claw s
Griffes
3
1
1
Dashboard
Tableau de bord
3
ATOYOTA
to dashboard/ cent er console
vers le tableau de bord/ la console centrale
to dashboard/ cent er console
vers le tableau de bord/ la console centrale
Bracket
Support
Bracket
Support
Bracket
Support
Existing parts supplied w ith your car
Pièces existantes fournies avec la voiture
Bracket
Support
max. size
5 ×8 mm
(7/32 ×11/32 in)
Dimensions
max. 5 ×8 mm
(7/32 ×11/32 po)
Existing parts supplied w ith your car
Pièces existantes fournies avec la voiture
BNISSAN
2max. size
5 ×8 mm
(7/32 ×11/32 in)
Dimensions
max. 5 ×8 mm
(7/32 ×11/32 po)
2
max. size
5 ×8 mm
(7/32 ×11/32 in)
Dimensions
max. 5 ×8 mm
(7/32 ×11/32 po)
max. size
5 ×8 mm
(7/32 ×11/32 in)
Dimensions
max. 5 ×8 mm
(7/32 ×11/32 po)
22
AB
(OFF)
(RELEASE)
Orient the release key
correctly.
Orientez correctement
la clé de déblocage.
Face the hook
inw ards.
Tournez le crochet
vers l’intérieur.
4
5
6
7
Downloaded from: https://www.usersmanualguide.com/

Precaut ions
•Choose the installation location carefully so
that the unit will not interfere with normal
driving operations.
•Avoid installing the unit in areas subject to
dust, dirt, excessive vibration, or high
temperatures, such as in direct sunlight or near
heater ducts.
•Use only the supplied mounting hardware for
a safe and secure installation.
M ounting angle adjustment
Adjust the mounting angle to less than 20°.
Removing t he prot ection collar
and the bracket (4)
Before installing the unit, remove the
protection collar 3and the bracket 1from
the unit.
1Remove the protection collar 3.
1Engage the release keys 5together with
the protection collar 3.
2Pull out the release keys 5to remove the
protection collar 3.
2Remove the bracket 1.
1Insert both release keys 5together
between the unit and the bracket until
they click.
2Pull down the bracket 1, then pull up the
unit to separate.
M ount ing example (5)
Installation in the dashboard
Notes
•Bend t hese claw s outward f or a t ight fit , if
necessary (5-2).
•Make sure that the 4 cat ches on t he protection
collar 3are properly engaged in the slots of t he
unit (5-3).
M ount ing t he unit in a Japanese
car (6)
You may not be able to install this unit in some
makes of Japanese cars. In such a case, consult
your Sony dealer.
Note
To prevent malfunction, install only with t he
supplied screws 2.
How to detach and at t ach the
front panel
(7)
Before installing the unit, detach the front
panel.
7-A To det ach
Before detaching the front panel, be sure to
press (OFF). Press (RELEASE), then slide the
front panel a little to the left, and pull it off
towards you.
7-B To at t ach
Attach part Aof the front panel to part Bof the
unit as illustrated and push the left side into
position until it clicks.
Précaut ions
•Choisissez soigneusement l’emplacement
d’installation pour que l’appareil ne gêne pas
le conducteur pendant qu’il conduit.
•Évitez d’installer l’appareil dans un endroit
exposé à la poussière, à la saleté, à des
vibrations excessives ou à des températures
élevées comme en plein soleil ou à proximité
de conduits de chauffage.
•Pour garantir un montage sûr, n’utilisez que le
matériel d’installation fourni.
Réglage de l’angle de m ontage
Ajustez l’inclinaison à un angle inférieur à 20°.
Retrait du tour de prot ection et
du support (4)
Avant d’installer l’appareil, retirez le tour de
protection 3et le support 1de l’appareil.
1Retirez le tour de protection 3.
1Insérez les clés de déblocage 5en même
temps dans le tour de protection 3.
2Tirez sur les clés de déblocage 5pour
retirer le tour de protection 3.
2Retirez le support 1.
1Insérez les clés de déblocage 5en même
temps entre l’appareil et le support
jusqu’au déclic.
2Tirez le support 1vers le bas, puis tirez
sur l’appareil vers le haut pour les
séparer.
Exemple de montage (5)
Installation dans le tableau de bord
Remarques
•Si nécessaire, pliez ces griffes vers l’ext érieur pour
assurer une prise correct e (5-2).
•Assurez-vous que les 4 cliquet s sit ués sur le tour de
protection 3sont correctement engagés dans les
fent es de l’appareil (5-3).
Installation de l’appareil dans
une voiture japonaise (6)
Cet appareil ne peut pas être installé dans
certaines voitures japonaise. Consultez, dans ce
cas, votre concessionnaire Sony.
Remarque
Pour évit er t out dysf onctionnement , ut ilisez
uniquement les vis 2f ournies pour le montage.
Retrait et pose de la façade (7)
Avant d’installer l’appareil, déposez la
façade.
7-A Pour la ret irer
Avant de déposer la façade, n’oubliez pas
d’appuyer sur (OFF). Appuyer ensuite sur
(RELEASE), puis faire glisser la façade
légèrement vers la gauche et enlever la façade en
tirant à soi.
7-B Pour la fixer
Fixez la partie Ade la façade sur la partie Bde
l’appareil, comme indiqué sur l’illustration, puis
poussez jusqu’au déclic.
Avertissement en cas
d’inst allation dans une voit ure
dont le cont act ne comport e
pas de posit ion ACC
(accessoires)
N’oubliez pas d’appuyer sur le bouton
(OFF) de l’appareil pendant deux
secondes après avoir coupé le moteur de
façon à désactiver l’affichage de
l’horloge.
Si vous appuyez brièvement sur (OFF),
l’affichage de l’horloge n’est pas désactivé, ce
qui provoque une usure de la batterie.
Touche RESET
Une fois que l’installation et les raccordements
sont terminés, retirez la façade et appuyez sur le
bouton RESET à l’aide d’un stylo à bille ou d’un
autre objet pointu.
Warning w hen installing in a car
w ithout ACC (accessory)
position on t he ignition key
sw it ch
Be sure t o press (OFF) on the unit for t w o
seconds t o turn off t he clock display after
turning off t he engine.
When you press (OFF) only momentarily, the
clock display does not turn off and this causes
battery wear.
RESET butt on
When the installation and connections are
completed, be sure to press the RESET button
with a ball-point pen, etc., after detaching the
front panel.
Downloaded from: https://www.usersmanualguide.com/

This file has been downloaded from:
www.UsersManualGuide.com
User Manual and User Guide for many equipments like mobile phones, photo cameras, monther board, monitors, software, tv, dvd, and othes..
Manual users, user manuals, user guide manual, owners manual, instruction manual, manual owner, manual owner's, manual guide,
manual operation, operating manual, user's manual, operating instructions, manual operators, manual operator, manual product,
documentation manual, user maintenance, brochure, user reference, pdf manual
Downloaded from: https://www.usersmanualguide.com/
