Sony DAV-HDX265 - Bravia Theater Home System Quick start guide

Sony DAV-HDX265/HDX266/HDX267W (US/ES) 2-895-982-11(1)
DAV-HDX265/HDX266/HDX267W
Sony Corporation © 2007 Printed in China
2-895-982-11(1)
English

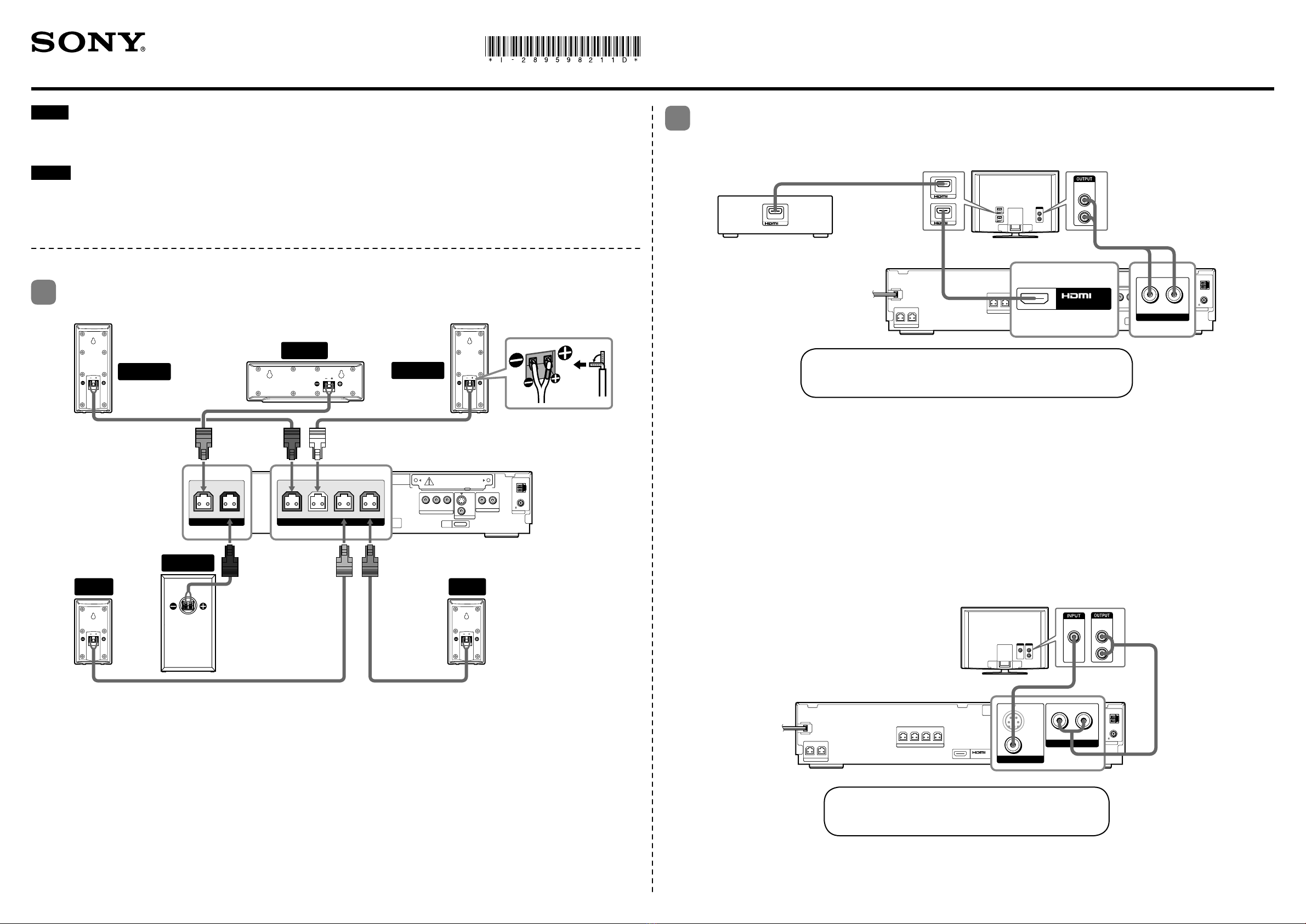

Speaker and TV connections
Connect and install the speakers and TV by following the instructions.
For more information, see the Operating Instructions (Getting Started -BASIC-, Getting Started -ADVANCED-, Basic Operations).
Español
Conexiones del televisor y los altavoces
Conecte e instale los altavoces y el televisor siguiendo las instrucciones.
Para obtener más información, consulte el Manual de instrucciones (Procedimientos iniciales -BÁSICOS-, Procedimientos iniciales -AVANZADOS-, Funcionamiento básico).
Speaker Connections
Conexiones del altavoz
1
FRONT R
CENTER WOOFER
FRONT L SUR R SUR L
MONITOR OUT
TV/VIDEO ANTENNA
SPEAKER
SPEAKER
COMPONENT VIDEO OUT
COAXIAL
AM
FM
75
R LAUD IO IN
Y P B /C B P R /C R
VID EO
(DVD O NLY)
S VID EO
(DVD O NLY)
(DVD O NLY)
OUT
DMPORT
DIR-TC1
CENTER WOOFER
SPEAKER
FRONT R FRONT L SUR R SUR L
SPEAKER
FRONT R FRONT L
WOOFER
CENTER
SUR LSUR R
Connecting STB (Set Top Box) or digital satellite tuner to the system
Conexión de un STB (decodicador) o sintonizador satélite digital al sistema
2
When connecting the system only to a TV
Cuando el sistema se conecta únicamente a un Televisor
The speaker cords and connectors are color-coded with their respective SPEAKER jacks. For more information on speaker connections, see the Operating Instructions (Step 2:
Connecting the System and TV).
When you install the wireless kit WAHT-SD1 (supplied with DAV-HDX267W), see the WAHT-SD1 Operating Instructions.
Los cables y conectores del altavoz presentan un color que permite identicar la toma SPEAKER correspondiente. Para obtener más información acerca de las conexiones del
altavoz, consulte el Manual de instrucciones (Paso 2: Conexión del sistema y el televisor).
Cuando realice la instalación del kit inalámbrico WAHT-SD1 (suministrado con DAV-HDX267W), consulte el Manual de instrucciones del WAHT-SD1.
Video cord
Cable de vídeo
Audio cord (not supplied)
Cable de audio (no suministrado)
HDMI cord (not supplied)
Cable HDMI (no suministrado)
Audio cord (not supplied)
Cable de audio (no suministrado)
For more information on TV connections, see the Operating Instructions (Connecting the TV (Advanced)).
Para obtener más información acerca de las conexiones con el televisor, consulte el Manual de instrucciones (Conexión del televisor (avanzado)).
The above illustrations show the basic connections of the system. If you prefer higher quality picture and sound, refer to the Operating Instructions (Enjoying the Radio or
Other Components).
To use an STB (Set Top Box) or a digital satellite tuner, press FUNCTION on the system, or FUNCTION on the remote, to select the function (“TV/VIDEO”) matching the jacks
used to connect the system. Then, make sure to connect from the smallest number of HDMI IN. For more information, refer to the HDMI CONTROL Guide.
Las ilustraciones anteriores muestran las conexiones básicas del sistema. Si preere imágenes y sonido de mayor calidad, consulte el Manual de instrucciones (Cómo escuchar
la radio u otros componentes).
Para utilizar un STB (decodicador) o un sintonizador satélite digital, pulse FUNCTION en el sistema o FUNCTION +/- en el control remoto, para seleccionar la función (“TV/
VIDEO”) que coincide con las tomas utilizadas para conectar el sistema. A continuación, asegúrese de realizar la conexión desde el número de HDMI IN más bajo. Para obtener
más información, consulte la HDMI CONTROL Guide.
IN
IN
OUT
FRONT R
CENTER WOOFER
FRONT L SUR R SUR L
MONITOR OUT
TV/VIDEO ANTENNA
SPEAKER
SPEAKER
COMPONENT VIDEO OUT
COAXIAL
AM
FM
75
R LAUD IO IN
Y P B /C B P R /C R
VID EO
(DVD O NLY)
S VID EO
(DVD O NLY)
(DVD O NLY)
OUT
DMPORT
DIR-TC1
IN
IN
(DVD ONLY)
OUT
TV/VIDEO
R LAUDIO IN
R
AUDIO
OUT
L



FRONT R
CENTER WOOFER
FRONT L SUR R SUR L
MONITOR OUT
TV/VIDEO ANTENNA
SPEAKER
SPEAKER
COMPONENT VIDEO OUT
COAXIAL
AM
FM
75
R LAUD IO IN
Y P B /C B P R /C R
VID EO
(DVD O NLY)
S VID EO
(DVD O NLY)
(DVD O NLY)
OUT
DMPORT
DIR-TC1
MONITOR OUT
VIDEO
(DVD ONLY)
S VIDEO
TV/VIDEO
R LAUDIO IN
R
AUDIO
OUT
L
VIDEO
IN
 
TV
Televisor
STB or digital satellite tuner
STB o sintonizador satélite digital
TV
Televisor
