Sony DAV-HDX578W User manual

Sony DAV-HDX578W/HDX678WF/HDX975WF (US/FR) 3-292-829-12(1)
DAV-HDX578W/HDX678WF/HDX975WF
©2008 Sony Corporation Printed in China
3-292-829-12(1)
English
Speaker and TV connections
Connect and install the speakers and TV by following the instructions.
For more information, see the Operating Instructions (Getting Started).
Speaker Connections
Raccordements des enceintes
1
When connecting the system to a TV only (Basic connection example)
Lorsque vous raccordez le système à un téléviseur uniquement (Exemple de raccordement de base)
2
The speaker cords and connectors are color-coded with their respective SPEAKER jacks.
For more information on speaker connections, see the Operating Instructions (Step 3: Connecting the System).
When you install the S-AIR receiver AIR-SA10 (supplied with DAV-HDX678WF/HDX975WF), refer to its Operating Instructions.
Les cordons d’enceinte et les connecteurs possèdent un code de couleur identique à celui des prises SPEAKER correspondantes.
Pour plus d’informations sur les raccordements des enceintes, reportez-vous au Mode d’emploi (Etape 3 : Raccordement du système).
Lorsque vous installez le récepteur S-AIR AIR-SA10 (fourni avec le DAV-HDX678WF/HDX975WF), reportez-vous à son Mode d’emploi.
To enjoy higher picture quality, an HDMI cable can be used instead of a video cord , if the TV has an HDMI jack.
For more information on TV connections, see the Operating Instructions (Step 3: Connecting the System).
Pour proter d’une qualité d’image supérieure, vous pouvez utiliser un câble HDMI au lieu du cordon vidéo , pour autant que le téléviseur soit équipé d’une prise HDMI.
Pour plus d’informations sur les raccordements du téléviseur, reportez-vous au Mode d’emploi (Etape 3 : Raccordement du système).
(1)
 Video cord
Cordon vidéo
Audio cord (not supplied)
Cordon audio (non fourni)
Français
Raccordements des enceintes et du téléviseur
Raccordez et installez les enceintes et le téléviseur en suivant les instructions.
Pour plus d’informations, reportez-vous au Mode d’emploi (Préparation).
CENTER SUBWOOFER
DIGITAL IN
P B /C B P R /C R AUDIO INY R L
COAXIAL OPTICAL
COMPONENT VIDEO OUT TV
TV
SPEAKER
AUDIO INR L
SAT/CABLE
EZW-RT10
COAXIAL 75
AM
FM
DMPORT
ANTENNA
HD MI OU T
VIDEO
OUT
DC5V
0.7A MAX
FRONT R FRONT L
SPEAKER
AUDIO INR L
TVVIDEO
OUT
AUDIO
IN
L
R
VIDEO
IN
R
AUDIO
OUT
L


TV
Téléviseur
To output TV sound, you need an audio cord that is not
supplied. You can buy one at a nearby electronics store.
Pour reproduire le son du téléviseur, vous avez besoin d’un
cordon audio qui n’est pas fourni. Vous pouvez l’acheter
dans un magasin d’électronique.
not supplied
non fourni
continued
suite
3
CENTER SUBWOOFER
DIGITAL IN
P B /C B P R /C R AUDIO INY R L
COAXIAL OPTICAL
COMPONENT VIDEO OUT TV
TV
SPEAKER
AUDIO INR L
SAT/CABLE
EZW-RT10
COAXIAL 75
AM
FM
DMPORT
ANTENNA
HDM I OUT
VIDEO
OUT
DC5V
0.7A MAX
FRONT R FRONT L
SPEAKER
R
SURROUND SELECTOR
S-AIR ID
EZW-RT10
SPEAKER
SURROUND
PAIRING
C
B
A
SURROUND
BACK
L
EZW-RT
10
CENTER SUBWOOFER
SPEAKER
CENTER SUBWOOFER
SPEAKER
FRONT R FRONT L
SPEAKER
R
L
SPEAKER
EZW-RT10
FRONT R FRONT L
SUBWOOFER
CENTER
(HDX578W)
(HDX678WF)
SUR L
(HDX578W)
(HDX678WF)
SUR R (HDX975WF)
SUR L
(HDX975WF)
SUR R
EZW-RT10
EZW-RT10

Sony DAV-HDX578W/HDX678WF/HDX975WF (US/FR) 3-292-829-12(1)

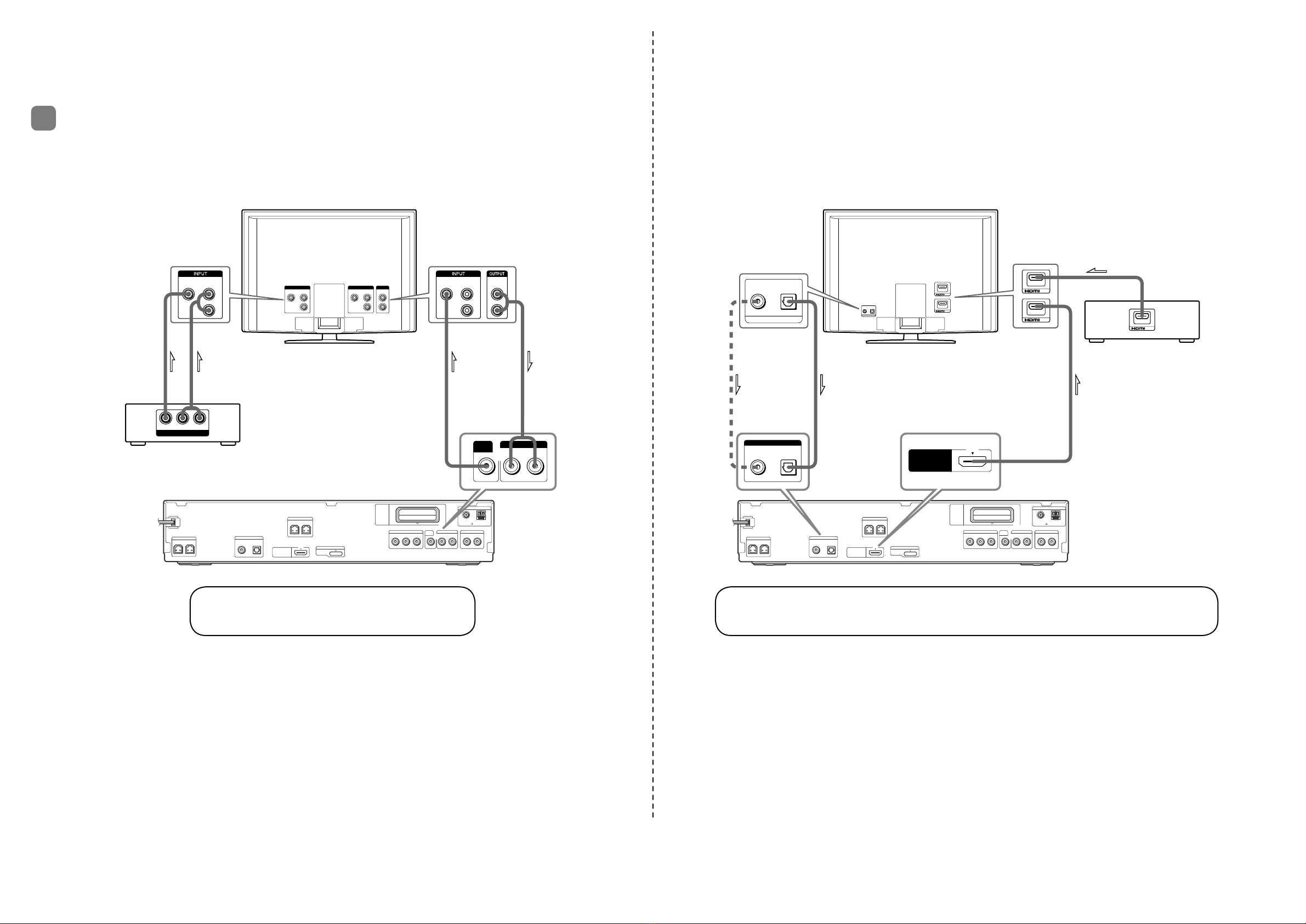

When connecting the system to a TV and an STB (Set Top Box)
Lorsque vous raccordez le système à un téléviseur et à un STB (Set Top Box)
Video cord (one supplied)
Cordon vidéo (un fourni)
Audio cord (not supplied)
Cordon audio (non fourni)
To watch a DVD, select the input on the TV that the system is connected to.
To use an STB, select the input on the TV that the STB is connected to, and then press FUNCTION on the system (or FUNCTION +/- on the remote)
repeatedly to select “TV.”
To enjoy higher picture quality, an HDMI cable can be used instead of a video cord , if the TV has an HDMI jack.
For more information on TV connections, see the Operating Instructions (Step 3: Connecting the System).
Pour regarder un DVD, sélectionnez l’entrée du téléviseur à laquelle le système est raccordé.
Pour utiliser un STB, sélectionnez l’entrée du téléviseur à laquelle le STB est raccordé, puis appuyez à plusieurs reprises sur la touche FUNCTION du
système (ou sur la touche FUNCTION +/- de la télécommande) pour sélectionner « TV ».
Pour proter d’une qualité d’image supérieure, vous pouvez utiliser un câble HDMI au lieu du cordon vidéo , pour autant que le téléviseur soit
équipé d’une prise HDMI.
Pour plus d’informations sur les raccordements du téléviseur, reportez-vous au Mode d’emploi (Etape 3 : Raccordement du système).
3
Example 1: Connection to a TV
Exemple 1 : Raccordement à un téléviseur
CENTER SUBWOOFER
DIGITAL IN
P B /C B P R /C R AUDIO INY R L
COAXIAL OPTICAL
COMPONENT VIDEO OUT TV
TV
SPEAKER
AUDIO INR L
SAT/CABLE
EZW-RT10
COAXIAL 75
AM
FM
DMPORT
ANTENNA
HD MI OU T
VIDEO
OUT
DC5V
0.7A MAX
FRONT R FRONT L
SPEAKER
R AUDIO LVIDEO
OUTPUT
AUDIO INR L
TVVIDEO
OUT
AUDIO
IN
L
R
VIDEO
IN
AUDIO
IN
L
R
VIDEO
IN
R
AUDIO
OUT
L

STB or digital satellite receiver
STB ou récepteur satellite numérique
TV
Téléviseur
 
Example 2: Connection to “BRAVIA” with digital audio output
Exemple 2 : Raccordement à un téléviseur « BRAVIA » avec sortie audio numérique
To watch a DVD, select the input on the “BRAVIA” TV that the system is connected to.
To use an STB, select the input on the “BRAVIA” TV that the STB is connected to, and then press FUNCTION on the system (or FUNCTION +/– on the
remote) repeatedly to select “TV.”
Using a “BRAVIA” TV with digital audio output, you can enjoy TV and STB multi-channel broadcasts on the system.
Depending on your “BRAVIA” TV, STB multi-channel broadcasts may not output from the system. For details, refer to the operating instructions
supplied with the “BRAVIA” TV.
Pour regarder un DVD, sélectionnez l’entrée du téléviseur « BRAVIA » à laquelle le système est raccordé.
Pour utiliser un STB, sélectionnez l’entrée du téléviseur « BRAVIA » à laquelle le STB est raccordé, puis appuyez à plusieurs reprises sur la touché
FUNCTION du système (ou sur la touche FUNCTION +/– de la télécommande) pour sélectionner « TV ».
Si vous utilisez un téléviseur « BRAVIA » avec sortie audio numérique, vous pouvez pro ter des émissions multicanaux du STB et du téléviseur sur le
système.
Selon le téléviseur « BRAVIA », il est possible que les émissions multicanaux du STB ne soient pas reproduites par le système. Pour plus de détails,
reportez-vous au Mode d’emploi fourni avec le téléviseur « BRAVIA ».
OUT
CENTER SUBWOOFER
DIGITAL IN
P B /C B P R /C R AUDIO INY R L
COAXIAL OPTICAL
COMPONENT VIDEO OUT TV
TV
SPEAKER
AUDIO INR L
SAT/CABLE
EZW-RT10
COAXIAL 75
AM
FM
DMPORT
ANTENNA
HD MI OU T
VIDEO
OUT
DC5V
0.7A MAX
FRONT R FRONT L
SPEAKER
HDMI OUT
DIGITAL IN
COAXIAL OPTICAL
TV
1 IN
2 IN
DIGITAL OUT
COAXIAL OPTICAL
OUTPUT
DIGITAL OUT
COAXIAL OPTICAL
OUTPUT
1 IN
2 IN

STB or digital satellite receiver
STB ou récepteur satellite numérique
TV
Téléviseur
 

Digital coaxial cord (not supplied)
Cordon coaxial numérique (non fourni)
Digital optical cord (not supplied)
Cordon optique numérique (non fourni)
HDMI cable (not supplied)
Câble HDMI (non fourni)
