English
Speaker and TV connections
Connect and install the speakers and TV by following the instructions.
For more information, see the Operating Instructions (Getting Started -BASIC-, Getting Started -ADVANCED-, Basic Operations).
Español
Conexiones del televisor y altavoces
Conecte e instale los altavoces y el TV siguiendo las instrucciones.
Para obtener más información, consulte el Manual de instrucciones (Procedimientos iniciales -BÁSICOS-, Procedimientos iniciales -AVANZADOS-, Funcionamiento básico).

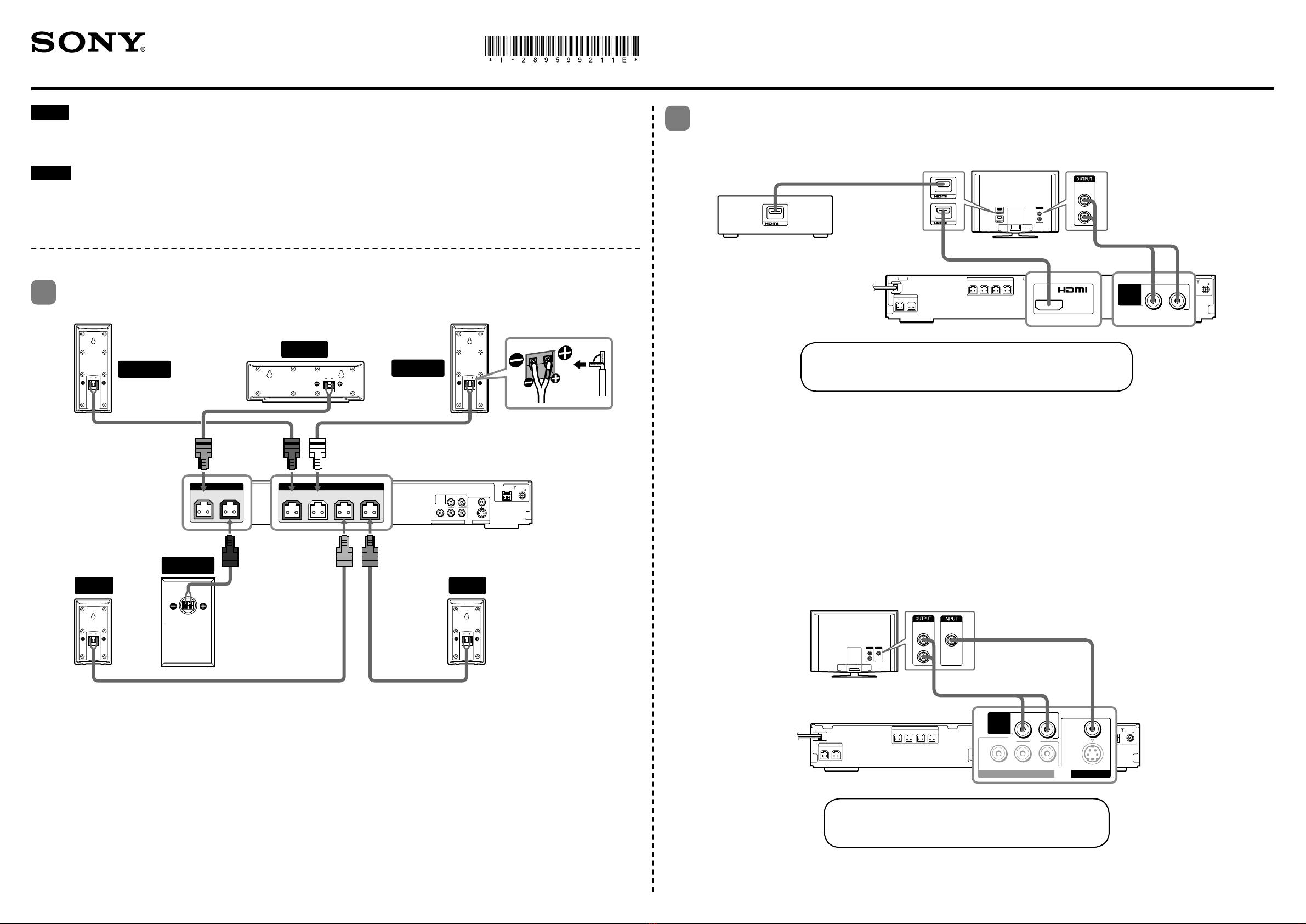

Speaker Connections
Conexiones del altavoz
1
COAXIAL
AM
FM75
(DV D ONLY )
OUT
FRONT R
CENTER WOOFER
FRONT L SUR R SUR L
SPEAKER
SPEAKER
TV /
VIDEO
MONITOR OUTCOMPONENT VIDEO OUT
R LAUD IO IN
(DV D ONLY )
Y P B /C B P R /C R
VID EO
(DVD O NLY)
S VID EO
FRONT R FRONT L SUR R SUR L
SPEAKER
CENTER WOOFER
SPEAKER
FRONT R FRONT L
WOOFER
CENTER
SUR LSUR R
Connecting STB (Set Top Box) or digital satellite tuner to the system
Conexión de un STB (decodicador) o sintonizador satélite digital al sistema
2
The speaker cords and connectors are color-coded with their respective SPEAKER jacks. For more information on speaker connections, see the Operating Instructions (Step 2:
Connecting the System and TV).
Los cables y conectores del altavoz presentan un color que permite identicar la toma SPEAKER correspondiente. Para obtener más información acerca de las conexiones del
altavoz, consulte el Manual de instrucciones (Paso 2: Conexión del sistema y el televisor).
TV
Televisor
STB or digital satellite tuner
STB o sintonizador satélite digital
IN
IN
OUT
COAXIAL
AM
FM75
(DV D ONLY )
OUT
FRONT R
CENTER WOOFER
FRONT L SUR R SUR L
SPEAKER
SPEAKER
TV /
VIDEO
MONITOR OUTCOMPONENT VIDEO OUT
R LAUD IO IN
(DV D ONLY )
Y P B /C B P R /C R
VID EO
(DVD O NLY)
S VID EO
IN
IN
(DVD ONLY)
OUT
R
AUDIO
OUT
L
R LAUDIO IN
TV /
VIDEO



HDMI cord (not supplied)
Cable HDMI (no suministrado)
Audio cord (not supplied)
Cable de audio (no suministrado)
When connecting the system only to a TV
Cuando el sistema se conecta únicamente a un Televisor
TV
Televisor
COAXIAL
AM
FM75
(DV D ONLY )
OUT
FRONT R
CENTER WOOFER
FRONT L SUR R SUR L
SPEAKER
SPEAKER
TV /
VIDEO
MONITOR OUTCOMPONENT VIDEO OUT
R LAUD IO IN
(DV D ONLY )
Y P B /C B P R /C R
VID EO
(DVD O NLY)
S VID EO
R LAUDIO IN
TV /
VIDEO
COMPONENT VIDEO OUT
(DVD ONLY)
Y P B /C B P R /C R
R
AUDIO
OUT
L
VIDEO
IN
VIDEO
MONITOR OUT
(DVD ONLY)
S VIDEO


Video cord
Cable de vídeo
Audio cord (not supplied)
Cable de audio (no suministrado)
For more information on TV connections, see the Operating Instructions (Connecting the TV (Advanced)).
Para obtener más información acerca de las conexiones con el televisor, consulte el Manual de instrucciones (Conexión del televisor (avanzado)).
The above illustrations show the basic connections of the system. If you prefer higher quality picture and sound, refer to the Operating Instructions (Enjoying the Radio or
Other Components).
To use an STB (Set Top Box) or a digital satellite tuner, press FUNCTION on the system, or FUNCTION on the remote, to select the function (“TV/VIDEO”) matching the jacks
used to connect the system. Then, make sure to connect from the smallest number of HDMI IN. For more information, refer to the HDMI CONTROL Guide.
Las ilustraciones anteriores muestran las conexiones básicas del sistema. Si preere imágenes y sonido de mayor calidad, consulte el Manual de instrucciones (Cómo escuchar
la radio u otros componentes).
Para utilizar un STB (decodicador) o un sintonizador satélite digital, pulse FUNCTION en el sistema o FUNCTION +/- en el control remoto, para seleccionar la función (“TV/
VIDEO”) que coincide con las tomas utilizadas para conectar el sistema. A continuación, asegúrese de realizar la conexión desde el número de HDMI IN más bajo. Para obtener
más información, consulte la HDMI CONTROL Guide.
