Sony HT-SS500 Instruction manual

U
ANTENNA
DVD
COAX IN
OPT IN
SA-CD/CD
DIGITAL
SA-CD/CD
AUDIO IN
VIDEO 2
AUDIO IN
VIDEO 1
AUDIO IN
L
R
L
R
LLR
RL
AM
SPEAKERS
R
R
CENTER
SUB
WOOFER
OUTPUT
VIDEO
DIGITAL OUT
COAXIAL
INPUT
VIDEO
OUTPUT
AUDIO
OUT
L
R
L
FRONT SURROUND
2-682-473-01(1)
Sony Corporation © 2006 Printed in Malaysia
HOME THEATRE
SYSTEM
HT-SS500

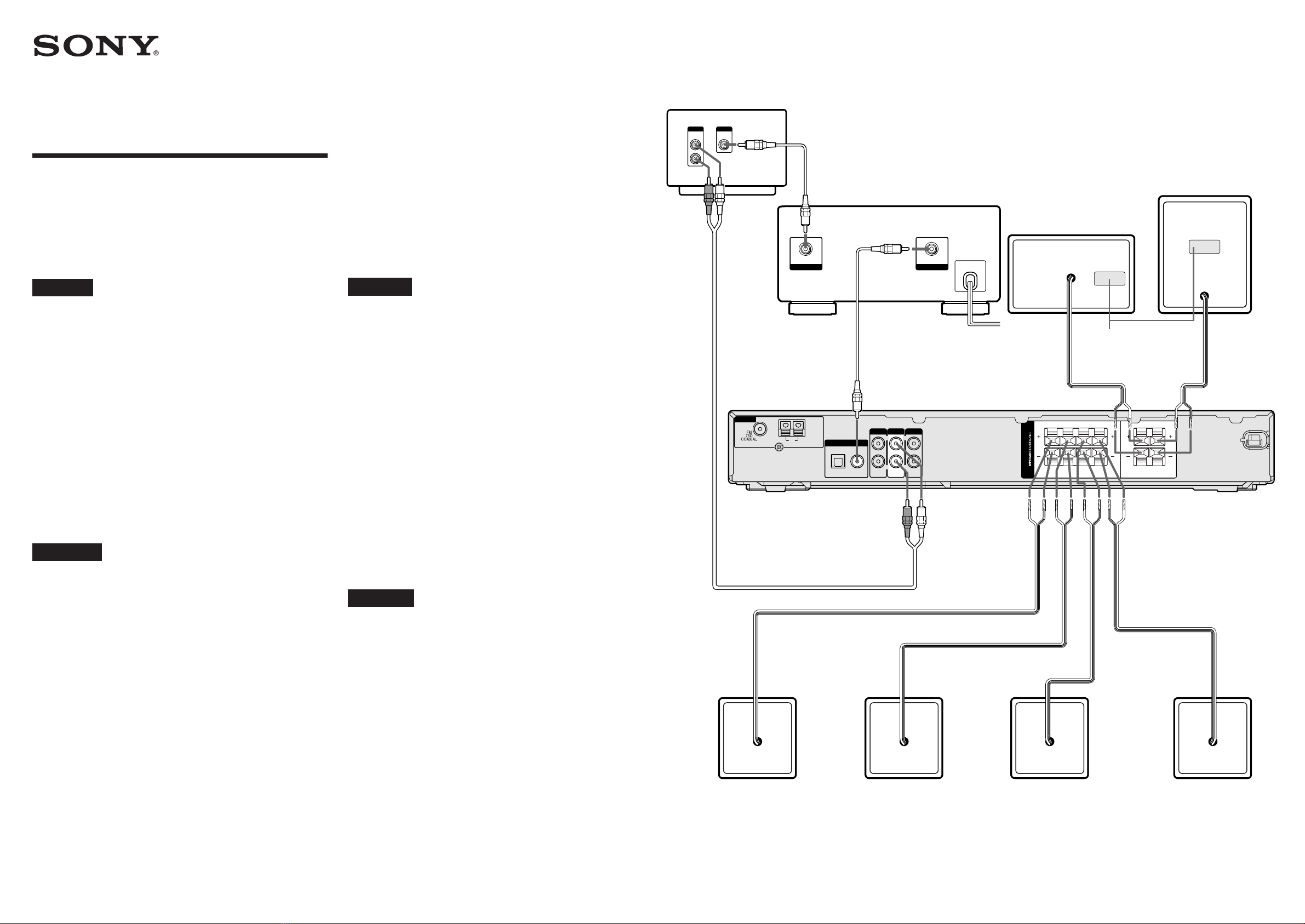

Speaker Connection
Raccordement des enceintes
Conexión de los altavoces
Anschließen der Lautsprecher
HT-SS500 2-682-473-01(1) GB/FR/ES/DE/NL/SE/IT/PL
ACC
CCC
DVD player
Lecteur DVD
Reproductor de DVD
DVD-Player
SS-SRP700 SR
Surround speaker (right)
Enceinte surround (droite)
Altavoz envolvente (derecho)
Surroundlautsprecher (rechts)
ACoaxial digital cord
Cordon numérique coaxial
Cable digital coaxial
Koaxiales Digitalkabel
Center speaker
Enceinte centrale
Altavoz central
Centerlautsprecher
SS-CNP700
SS-MSP700 R
Front speaker (right)
Enceinte avant (droite)
Altavoz frontal (derecho)
Frontlautsprecher (rechts)
SS-MSP700 L
Front speaker (left)
Enceinte avant (gauche)
Altavoz frontal (izquierdo)
Frontlautsprecher (links)
SS-SRP700 SL
Surround speaker (left)
Enceinte surround (gauche)
Altavoz envolvente
(izquierdo)
Surroundlautsprecher
(links)
Speaker label
Etiquette de l’enceinte
Etiqueta del altavoz
Lautsprecheraufkleber
Sub woofer
Caisson de grave
Altavoz potenciador de graves
Subwoofer
SS-WP700
English
This Speaker Connection explains how to connect the DVD player, TV, speakers,
and sub woofer so you can enjoy multi channel surround sound from the DVD
player. For details, refer to the operating instructions supplied with the receiver.
Before you connect the speakers, check the speaker label for the model name. The
speaker label for the front and surround speakers is at the bottom of the speakers.
For the center speaker and subwoofer, the speaker label is on the rear panel of the
speakers. Connect the speakers as shown in the illustration at right.
The front speakers, center speaker and sub woofer are magnetically shielded to
allow it to be installed near a TV set. However, as the surround speakers are not
magnetically shielded, we recommend that you place them slightly further away
from a TV set.
Notes
• To view the image of the DVD on the TV screen, make sure that the video output of
the DVD player is connected to the TV. For details, refer to the operating instructions
supplied with the DVD player and TV.
• To fully enjoy surround sound while watching TV programs, we recommend that you
- connect the audio output of your TV to the VIDEO 2 AUDIO IN jack of the
receiver. Then, select VIDEO 2 as an input.
- turn off or mute the TV’s volume.
For details on selecting the surround sound, see “Enjoying Surround Sound” in the
operating instructions supplied with the receiver.
Français
Ce guide de raccordement des enceintes vous explique comment raccorder le lecteur
DVD, le téléviseur, les enceintes et le caisson de grave afin que vous puissiez
profiter au mieux du son surround multicanaux de votre lecteur DVD. Pour plus de
détails, reportez-vous au mode d’emploi fourni avec l’ampli-tuner.
Avant de procéder au raccordement des enceintes, vérifiez l’étiquette des enceintes
pour connaître le nom du modèle. L’étiquette des enceintes avant et surround est
située sous celles-ci. L’étiquette de l’enceinte centrale et du caisson de graves est
située sur le panneau arrière des enceintes. Raccordez les enceintes comme indiqué
dans l’illustration de droite.
Les enceintes avant et centrale, ainsi que le caisson de graves disposent d’un
blindage magnétique afin de permettre leur installation à proximité d’un téléviseur.
Toutefois, étant donné que les enceintes surround ne possèdent pas de blindage
magnétique, nous vous conseillons de les éloigner davantage du téléviseur.
Remarques
• Pour visualiser l’image du DVD sur l’écran du téléviseur, vérifiez que la sortie vidéo
du lecteur DVD est raccordée au téléviseur. Pour obtenir plus d’informations, reportez-
vous aux modes d’emploi fournis avec le lecteur DVD et le téléviseur.
• Pour profiter pleinement du son surround pendant que vous regardez des émissions de
télévision, nous vous recommandons de
- raccorder la sortie audio de votre téléviseur à la prise VIDEO 2 AUDIO IN de votre
ampli-tuner ; sélectionner VIDEO 2 comme entrée ;
- éteindre ou mettre en sourdine le volume du téléviseur.
Pour obtenir plus d’informations sur la sélection du son surround, reportez-vous à la
section « Utilisation du son surround » du mode d’emploi fourni avec l’ampli-tuner.
TV
Téléviseur
Televisor
Fernseher
Español
La sección “Conexión de los altavoces” explica cómo conectar el reproductor de
DVD, un televisor, los altavoces y el altavoz potenciador de graves a fin de poder
disfrutar de un sonido envolvente multicanal del reproductor de DVD. Si desea
obtener más información, consulte el manual de instrucciones suministrado con el
receptor.
Antes de conectar los altavoces, verifique el modelo en la etiqueta del altavoz. Las
etiquetas del altavoz frontal y de los altavoces envolventes las encontrará en la parte
inferior de los mismos. Las etiquetas de los altavoces central y potenciador de
graves las encontrará en el panel posterior de los mismos. Conecte los altavoces tal y
como se muestra en la ilustración de la derecha.
Los altavoces frontales, central y potenciador de graves están protegidos
magnéticamente, por lo que es posible instalarlos cerca de un televisor. Sin
embargo, dado que los altavoces envolventes no están protegidos magnéticamente,
es recomendable colocarlos a cierta distancia del televisor.
Notas
• Para ver las imágenes del DVD en la pantalla del televisor, asegúrese de que la salida
de vídeo del reproductor de DVD está conectada al televisor. Para obtener más
información, consulte el manual de instrucciones suministrado con el reproductor de
DVD y con el televisor.
• Para disfrutar totalmente del sonido envolvente mientras visualiza programas de
televisión, le recomendamos que
- conecte la salida de audio del televisor a la toma VIDEO 2 AUDIO IN del receptor.
A continuación, seleccione VIDEO 2 como entrada.
- desconecte o ponga en silencio el volumen del televisor.
Para obtener más información sobre cómo seleccionar la función de sonido envolvente,
consulte “Para disfrutar de sonido envolvente” en el manual de instrucciones
suministrado con el receptor.
Deutsch
In dieser Anleitung zum Anschließen der Lautsprecher wird beschrieben, wie Sie den
DVD-Player, den Fernseher, die Lautsprecher und den Subwoofer so anschließen, dass
Sie über den DVD-Player Mehrkanalraumklang wiedergeben lassen können. Näheres
dazu schlagen Sie bitte in der mit dem Receiver gelieferten Bedienungsanleitung nach.
Sehen Sie vor dem Anschließen der Lautsprecher nach, welcher Modellname auf dem
Lautsprecheraufkleber angegeben ist. Der Lautsprecheraufkleber für die Front- und die
Surroundlautsprecher befindet sich an der Unterseite der Lautsprecher. Beim
Centerlautsprecher und beim Subwoofer befindet sich der Lautsprecheraufkleber an der
Rückseite der Lautsprecher. Schließen Sie die Lautsprecher wie in der Abbildung rechts
dargestellt an.
Die Frontlautsprecher, der Centerlautsprecher sowie der Subwoofer sind magnetisch
abgeschirmt, so dass sie in der Nähe eines Fernsehgeräts aufgestellt werden können.
Die Surroundlautsprecher dagegen sind nicht magnetisch abgeschirmt. Es empfiehlt sich
daher, sie etwas weiter entfernt vom Fernsehgerät aufzustellen.
Hinweise
• Um DVD-Inhalte am Fernsehschirm anzeigen zu lassen, müssen Sie den Videoausgang
des DVD-Players mit dem Fernsehgerät verbinden. Erläuterungen dazu schlagen Sie
bitte in der mit dem DVD-Player und dem Fernsehgerät gelieferten
Bedienungsanleitung nach.
• Damit Sie beim Fernsehen Raumklang optimal wiedergeben können, empfiehlt sich
Folgendes:
- Schließen Sie den Audioausgang des Fernsehgeräts an die Buchse VIDEO 2
AUDIO IN am Receiver an. Wählen Sie dann VIDEO 2 als Eingang aus.
- Schalten Sie den Ton am Fernsehgerät aus oder schalten Sie ihn stumm.
Einzelheiten zum Auswählen von Raumklang finden Sie unter „Wiedergeben von
Raumklang“ in der mit dem Receiver gelieferten Bedienungsanleitung.
BVideo cord
Cordon vidéo
Cable de vìdeo
Videokabel
CSpeaker cord
Cordon d’enceinte
Cables de altavoces
Lautsprecherkabel
C
B
D
DAudio cord
Cordon audio
Cabel de audio
Audiokabel
2682473011_SS500.p65 31/03/06, 3:28 PM1

HT-SS500 2-682-473-01(1) GB/FR/ES/DE/NL/SE/IT/PL
HOME THEATRE
SYSTEM
HT-SS500
Luidsprekeraansluiting
Högtalaranslutning
Guida per il collegamento dei diffusori
Podłączenie głośników
Nederlands
In deze luidsprekeraansluiting wordt beschreven hoe u de DVD-speler, een TV-
toestel en luidsprekers inclusief een subwoofer kunt aansluiten zodat u kunt
luisteren naar surround sound via meerdere kanalen met de DVD-speler. Raadpleeg
de gebruiksaanwijzing bij de receiver voor meer informatie.
Voordat u de luidsprekers aansluit, controleert u de modelnaam op het
luidsprekerlabel. U vindt het luidsprekerlabel van de voor- en surroundluidsprekers
aan de onderkant van de luidsprekers. Het luidsprekerlabel voor de
middenluidspreker en de subwoofer bevindt zich op het achterpaneel van de
luidsprekers. Sluit de luidsprekers aan zoals wordt weergegeven in de afbeelding
rechts.
De voorluidsprekers, middenluidspreker en subwoofer zijn magnetisch afgeschermd
zodat deze in de buurt van een televisie kunnen worden geïnstalleerd. De
surroundluidsprekers zijn echter niet magnetisch afgeschermd. U kunt de
surroundluidsprekers dus het beste verder uit de buurt van de televisie zetten.
Opmerkingen
• Als u het beeld van de DVD op het televisiescherm wilt weergeven, controleert u of de
video-uitgang van de DVD-speler is aangesloten op de televisie. Raadpleeg de
gebruiksaanwijzingen bij de DVD-speler en de televisie voor meer informatie.
• Als u optimaal wilt genieten van surround sound tijdens het bekijken van
televisieprogramma's, kunt u het beste de volgende handelingen uitvoeren:
- sluit de audio-uitgang van de televisie aan op de VIDEO 2 AUDIO IN-aansluiting
van de receiver. Selecteer vervolgens VIDEO 2 als ingang.
- het volume van de televisie is uitgeschakeld of is gedempt.
Raadpleeg het gedeelte "Surround sound beluisteren" in de gebruiksaanwijzing bij de
receiver voor meer informatie over het selecteren van surround sound.
Svenska
På den sidan, ”Högtalaranslutning”, beskrivs gör för att ansluta DVD-spelare, en
TV, högtalare och subwoofer till ett system som återger flerkanaligt surroundljud.
Mer information finns i bruksanvisningen till mottagaren.
Kontrollera modellbeteckningen på högtalaretiketten innan du ansluter högtalarna.
Högtalaretiketten på de främre högtalarna och surroundhögtalarna sitter på
respektive högtalares undersida. Högtalaretiketten på mitthögtalaren och
subwoofern sitter etiketten på respektive högtalares baksida. Illustrationen till höger
visar hur du gör anslutningarna.
De främre högtalarna, mitthögtalaren och subwoofern är magnetiskt avskärmade så
att de ska kunna placeras i närheten av en TV. Däremot är inte surroundhögtalarna
magnetiskt avskärmade varför du rekommenderas att placera dem en bit bort från
TV:n.
Obs!
• Om du vill visa bilden från en DVD-spelare på TV-skärmen måste DVD-spelarens
videoutgång vara ansluten till TV:n. Mer information finns i bruksanvisningen som
följer med DVD-spelaren och TV:n.
• För att få det mesta ur surroundljudet när du tittar på TV-program bör du
- ansluta ljudutgången på TV:n till VIDEO 2 AUDIO IN-kontakten på
mottagaren. Välj sedan VIDEO 2 som ingång.
- Sänk eller stäng av ljudet från TV:n.
Mer information om hur du väljer surroundljud finns under ”Lyssna på surroundljud”
i bruksanvisningen som medföljer mottagaren.
SS-SRP700 SR
Surroundluidspreker (rechts)
Surroundhögtalare (höger)
Diffusore surround (destro)
Głośnik dźwięku przestrzennego
(prawy)
Middenluidspreker
Mitthögtalare
Diffusore centrale
Głośnik środkowy
SS-CNP700
SS-MSP700 L
Voorluidspreker (links)
Främre högtalare (vänster)
Diffusore anteriore (sinistro)
Głośnik przedni (lewy)
SS-SRP700 SL
Surroundluidspreker (links)
Surroundhögtalare (vänster)
Diffusore surround (sinistro)
Głośnik dźwięku przestrzennego
(lewy)
Luidsprekerlabel
Högtalaretikett
Etichetta sul diffusore
Etykieta głośnika
Subwoofer
Subwoofer
Subwoofer
Su woofer
SS-WP700
DVD-speler
DVD-spelare
Lettore DVD
Odtwarzacz DVD
SS-MSP700 R
Voorluidspreker (rechts)
Främre högtalare (höger)
Diffusore anteriore (destro)
Głośnik przedni (prawy)
Italiano
Nella presente Guida per il collegamento dei diffusori vengono illustrate le modalità
di collegamento del lettore DVD, un televisore, dei diffusori e del subwoofer che
consentono di ottenere l’effetto surround multicanale dal lettore DVD. Per ulteriori
informazioni, consultare le istruzioni per l’uso in dotazione con il ricevitore.
Prima di collegare i diffusori, controllare il nome del modello riportato sull’etichetta
dei diffusori. Per i diffusori anteriori e surround, l’etichetta si trova nella parte
inferiore. Per il diffusore centrale e il subwoofer, l’etichetta si trova nella parte
posteriore. Collegare i diffusori come mostrato nella figura a destra.
I diffusori anteriori il diffusore centrale e il subwoofer sono schermati
magneticamente per consentirne il posizionamento in prossimità di televisori.
Tuttavia, poiché i diffusori surround non sono schermati magneticamente, si
consiglia di allontanarli dal televisore.
Note
• Per visualizzare l’immagine del DVD sullo schermo del televisore, accertarsi che
l’uscita video del lettore DVD sia collegata al televisore. Per ulteriori informazioni,
consultare le istruzioni per l’uso in dotazione con il lettore DVD e con il televisore.
• Per ascoltare l’audio surround durante la visione di programmi televisivi, si consiglia
di
- collegare l’uscita audio del televisore alla presa VIDEO 2 AUDIO IN del ricevitore.
Quindi, selezionare VIDEO 2 come ingresso.
- abbassare il volume o disattivare l'audio del televisore.
Per ulteriori informazioni sulla selezione dell’audio surround, consultare la sezione
relative all’ascolto dell’audio surround nelle istruzioni per l’uso in dotazione con il
ricevitore.
Polski
Na ulotce zatytułowanej Podłączenie głośników przedstawiono sposób podłączania
odtwarzacza DVD, odbiornika TV, głośników i subwoo era, tak aby można było korzystać
z wielokanałowego dźwięku pochodzącego z odtwarzacza DVD. Szczegółowe in ormacje
na ten temat można znaleźć w instrukcji obsługi dostarczonej z odbiornikiem.
Przed podłączeniem głośników należy sprawdzić nazwę modelu na ich etykietach.
Etykiety głośników przednich i głośników dźwięku przestrzennego znajdują się na
spodzie głośników. Etykiety głośnika środkowego i subwoo era znajdują się na tylnych
panelach tych głośników. Głośniki należy podłączyć w sposób przedstawiony na ilustracji
z prawej strony.
Głośniki przednie, głośnik środkowy oraz subwoo er są ekranowane magnetycznie, dzięki
czemu można instalować je w pobliżu odbiornika TV. Jednak głośniki dźwięku
przestrzennego nie są ekranowane, dlatego zalecane jest umieszczanie ich w nieco
większej odległości od odbiornika TV.
Uwagi
•Aby wyświetlić obraz z odtwarzacza DVD na ekranie telewizora, należy sprawdzić, czy
wyjście wideo odtwarzacza DVD jest połączone z telewizorem. Szczegółowe
in ormacje na ten temat można znaleźć w instrukcjach obsługi dostarczonych z
odtwarzaczem DVD i telewizorem.
•Aby można było uzyskać pełnię dźwięku przestrzennego podczas oglądania
programów TV, zalecane jest
–Połączenie wyjścia audio telewizora z gniazdem VIDEO 2 AUDIO IN odbiornika.
Następnie wybranie gniazda VIDEO 2 jako źródła sygnału wejściowego.
- Wyłączenie lub wyciszenie dźwięku telewizora.
Szczegółowe in ormacje na temat wybierania dźwięku przestrzennego zawiera sekcja
„Słuchanie dźwięku przestrzennego” w instrukcji obsługi dostarczonej z odbiornikiem.
ADigitale coaxkabel
Koaxial digitalkabel
Cavo digitale coassiale
Cyfrowy przewód koncentryczny
BVideokabel
Videokabel
Cavo video
Przewód wideo
CLuidsprekersnoeren
Högtalarkabel
Cavo diffusore
Przewód głośnikowy
Televisie
TV
Televisore
Od iornik TV
U
ANTENNA
DVD
COAX IN
OPT IN
SA-CD/CD
DIGITAL
SA-CD/CD
AUDIO IN
VIDEO 2
AUDIO IN
VIDEO 1
AUDIO IN
L
R
L
R
LLR
RL
AM
SPEAKERS
R
R
CENTER
SUB
WOOFER
OUTPUT
VIDEO
DIGITAL OUT
COAXIAL
INPUT
VIDEO
OUTPUT
AUDIO
OUT
L
R
L
FRONT SURROUND
ACC
CCCC
B
D
DAudiokabel
Ljudkabel
Cavo audio
Przewód audio
2682473011_SS500.p65 31/03/06, 3:29 PM2
