Touch Panel
Monitor
LKRA-003
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品
の取り扱いかたを示してあります。この取扱説明書をよくお読
みのうえ、製品を安全にお使いください。お読みになったあと
は、いつでも見られるところに必ず保管してください。
取扱説明書  JP
Operating Instructions _____ GB
_______________ CS

2安全のために
ソニー製品は安全に充分配慮して設計されています。
しかし、電気製品は、まちがった使いかたをすると、
火災や感電などにより死亡や大けがなど人身事故に
つながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
注意事項をよくお読みください。
1 年に 1 度は、内部の点検を、ソニーの営業担当者ま
たはサービス担当者にご相談ください（有料）。
すぐに、ソニーの営業担当者またはサービス担当者
にご連絡ください。
m
1電源を切る。
2電源コードや接続コードを抜く。
3ソニーの営業担当者またはサービス担当者に連絡
する。
安全のための注意事項を守る
定期点検をする
故障したら使用を中止する
万一、異常が起きたら
･ 煙が出たら
･ 異常な音、においがしたら
･ 内部に水、異物が入ったら
･ 製品を落としたりキャビネットを破損したときは
警告表示の意味
この説明書および製品で
は、次のような表示をして
います。表示の内容をよく
理解してから本文をお読み
ください。
この表示の注意事項を守ら
ないと、火災や感電などに
より死亡や大けがなど人身
事故につながることがあり
ます。
この表示の注意事項を守
らないと、感電やその他
の事故によりけがをした
り周辺の物品に損害を与
えることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
安全のために

3
目次
目次
警告 .............................................. 4
注意 .............................................. 5
その他の安全上のご注意................. 6
使用上のご注意（性能を保持するた
めに） ............................................... 7
各部の名称と働き ............................ 8
前面／右側面パネル......................................8
後面／コネクターパネル...........................9
電源の投入と自動調整 ................. 11
電源を入れる................................................... 11
AUTO ボタンで自動調整する ........... 11
メニューで行う調整と設定.......... 12
メニューの操作のしかた........................ 12
Color（カラー）メニュー...................... 13
Picture（画像）メニュー....................... 14
OSDMenu（メニュー画面）
メニュー .......................................................... 14
Misc.（その他）メニュー ...................... 14
パワーセーブモード ..................... 15
プリセットタイミング ................. 15
故障かな？と思ったら ................. 16
アフターサービス ......................... 17
主な仕様......................................... 17
寸法図 ............................................ 20
JP

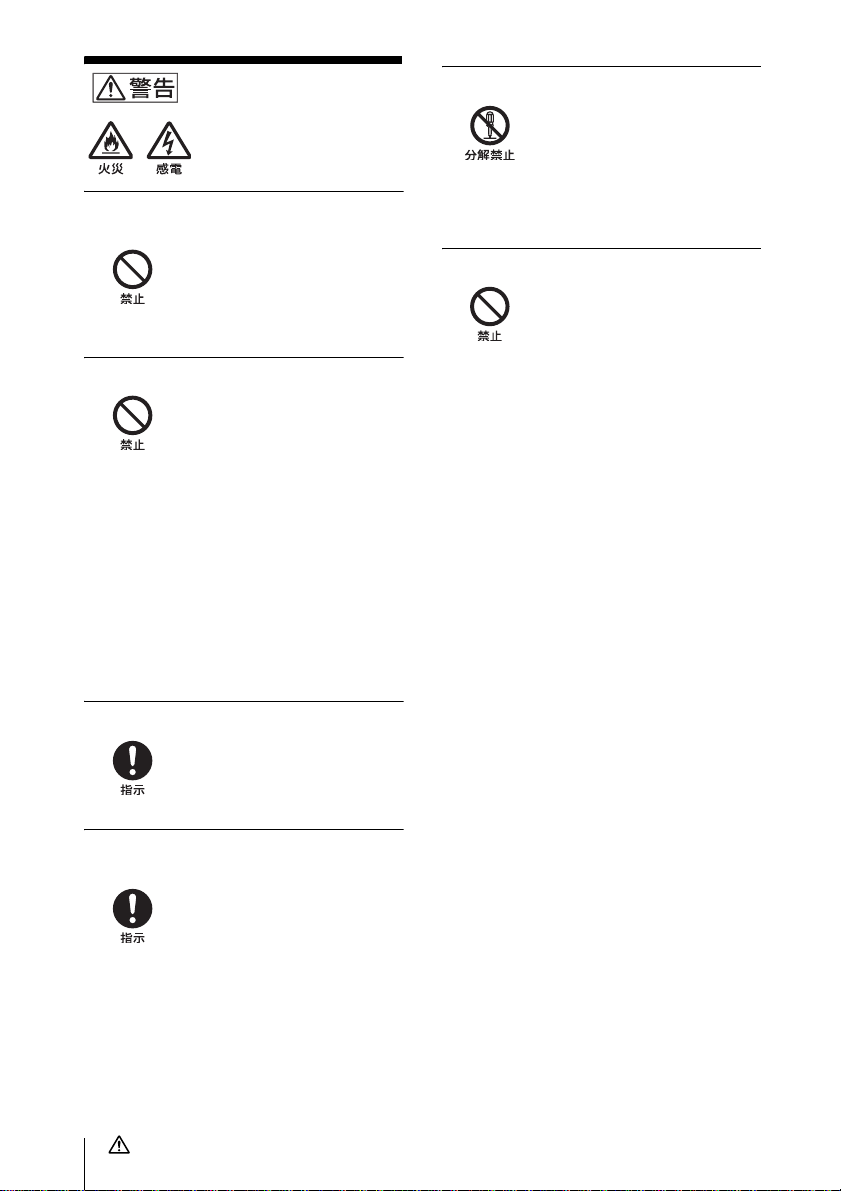

4警告
下記の注意事項を守らない
と、 火災や感電により、
死亡や大けがにつながる
ことがあります。
油煙、湯気、湿気、ほこりの多い場所では
設置・使用しない
上記のような場所に設置すると、
火災や感電の原因となります。
取扱説明書に記されている仕様条
件以外の環境での使用は、火災や
感電の原因となります。
電源コードを傷つけない
電源コードを傷つけると、火災や
感電の原因となることがあります。
･設置時に、製品と壁やラック、
棚などの間に、はさみ込まない。
･電源コードを加工したり、傷つ
けたりしない。
･重いものをのせたり、引っ張っ
たりしない。
･熱器具に近づけたり、加熱した
りしない。
･電源コードを抜くときは、必ず
プラグを持って抜く。
･万一、電源コードが傷んだら、
ソニーの営業担当者またはサー
ビス担当者に交換をご依頼くだ
さい。
指定の電源電圧で使う
付属の AC アダプターでお使いく
ださい。
付属以外の製品でのご使用は、火
災の原因となります。
電源コードのプラグ及びコネクターは突き
当たるまで差し込む
まっすぐに突きあたるまで差し込
まないと、火災や感電の原因とな
ります。
警告 内部を開けない
内部には電圧の高い部分があり、
キャビネットや裏ぶたを開けたり
改造したりすると、火災や感電の
原因となることがあります。内部
の調整や設定、点検、修理はお買
い上げ店またはソニーのサービス
窓口にご依頼ください。
通気孔をふさがない
通気孔をふさぐと内部に熱がこも
り、火災や故障の原因となること
があります。風通しをよくするた
めに次の項目をお守りください。
･壁から 5cm 以上離して設置す
る。
･密閉された狭い場所に押し込め
ない。
･毛足の長い敷物（じゅうたんや
布団など）の上に設置しない。
･布などで包まない。
･あお向けや横倒し、逆さまにし
ない。

5

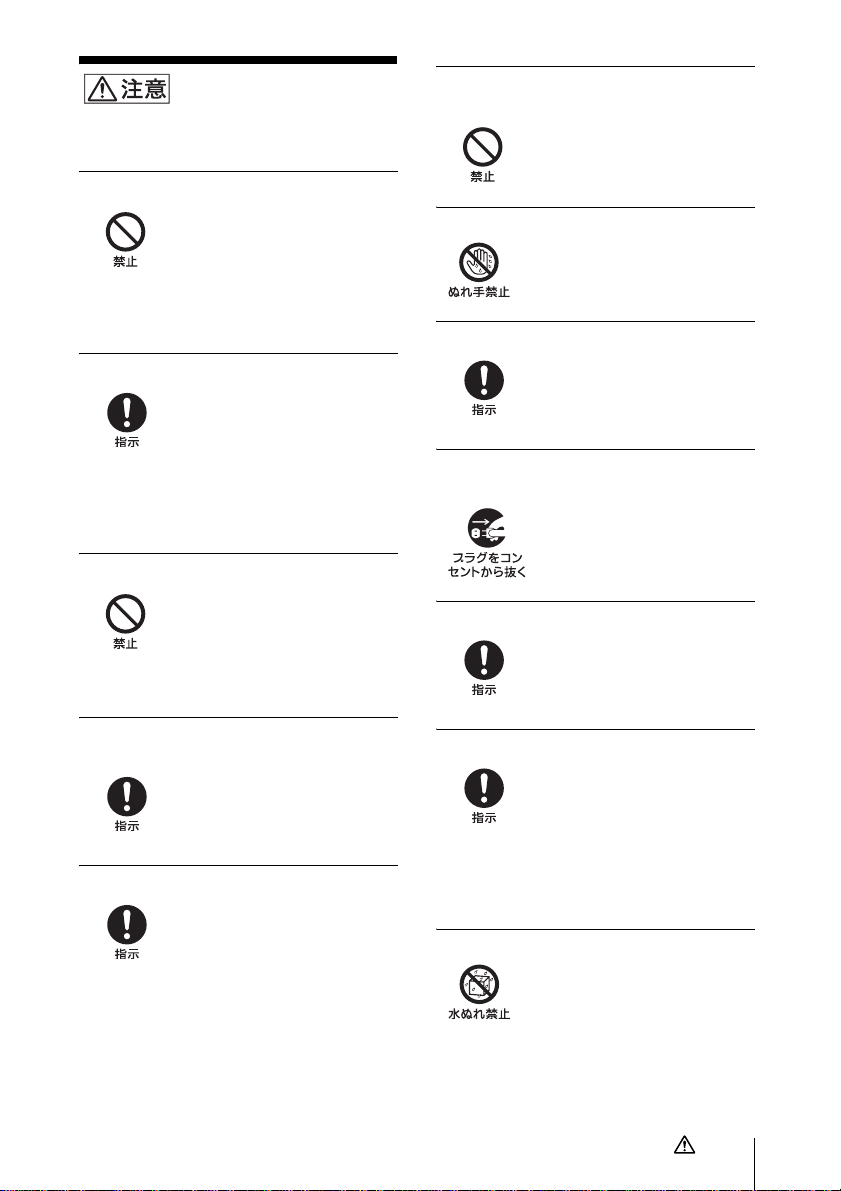

注意
下記の注意を守らないと、
けがをしたり周辺の物品
に損害を与えることがあり
ます。
内部に水や異物を入れない
水や異物が入ると火災や感電の原
因となることがあります。
万一、水や異物が入ったときは、
すぐに電源を切り、電源コードや
接続コードを抜いて、ソニーの営
業担当者またはサービス担当者に
ご相談ください。
設置は専門の工事業者に依頼する
設置については、ソニーの営業担
当者またはサービス担当者にご相
談ください。
設置先に充分な強度がないと、落
下して、大けがの原因となります。
また、1 年に 1 度は、取り付けがゆ
るんでないことを点検してくださ
い。
不安定な場所に設置しない
ぐらついた台の上や傾いたところ
に設置すると、倒れたり落ちたり
してケガの原因となることがあり
ます。
また、設置・取り付け場所の強度
を充分にお確かめください。
指定された電源ケーブル、接続ケーブルを
使う
この取扱説明書に記されている電
源ケーブル、接続ケーブルを使わ
ないと、火災や故障の原因となる
ことがあります。
コード類は正しく配置する
電源コードや接続ケーブルは、足
に引っかけると本機の落下や転倒
などによりけがの原因となること
があります。
充分注意して接続・配置してくだ
さい。
注意 直射日光の当たる場所や熱器具の近くに設
置・保管しない
内部の温度が上がり、火災や故障
の原因となることがあります。
ぬれた手で電源プラグをさわらない
ぬれた手で電源プラグを抜き差し
すると、感電の原因となることが
あります。
接続の際は電源を切る
電源コードや接続コードを接続す
るときは、電源を切ってください。
感電や故障の原因となることがあ
ります。
お手入れの際は、電源を切って電源プラグ
を抜く
電源を接続したままお手入れをす
ると、感電の原因となることがあ
ります。
移動の際は電源コードや接続コードを抜く
コード類を接続したまま本機を移
動させると、コードに傷がついて
火災や感電の原因となることがあ
ります。
定期的に内部の掃除を依頼する
長い間、掃除をしないと内部にホ
コリがたまり、火災や感電の原因
となることがあります。1 年に 1 度
は、内部の掃除をお買い上げ店ま
たはソニーのサービス窓口にご依
頼ください（有料）。
特に、湿気の多くなる梅雨の前に
掃除をすると、より効果的です。
水のある場所に設置しない
水が入ったり、ぬれたりすると、
火災や感電の原因となることがあ
ります。

6その他の安全上のご注意
その他の安全上のご注意
警告
設置の際には、容易にアクセスできる固定配線内
に専用遮断装置を設けるか、使用中に、容易に抜
き差しできる、機器に近いコンセントに電源プラ
グを接続してください。
万一、異常が起きた際には、専用遮断装置を切る
か、電源プラグを抜いてください。
注意
日本国内で使用する電源コードセットは、電気用
品安全法で定める基準を満足した承認品が要求さ
れます。
ソニー推奨の電源コードセットをご使用下さい。
モニターの重量にあった取り付け金具を使
用する
モニターの重量に耐えきれない取
り付け金具を使用すると、本機が
落下し、けがの原因となることが
あります。
密閉環境に設置する際は注意する
本機を設置した際、上下および周
辺の機器によりモニター周辺の通
風が妨げられ動作温度が上がり、
故障や発熱の原因となる可能性が
あります。
本機の動作条件温度 5 ℃から 35 ℃
を保つように上下および周辺機器
との隙間を充分に取り、通気孔の
確保や通気ファンの設置等の配慮
をしてください。
付属の AC アダプターは指定された製品以
外には使用しない
付属の AC アダプターは LKRA-
003 専用のアダプターです。
他の機器に使用すると、火災や感
電の原因となります。
取り付け金具を確実に固定する
取り付け金具が確実に固定されて
いないとモニターが落下し、けが
の原因となることがあります。
AC アダプターおよびケーブル類を持って、
モニターを移動させない
運搬するときは、モニター本体を
持ってください。
AC アダプターおよびケーブル類を
持って運搬すると本体が落下して
けがの原因となることがあります。

7
使用上のご注意（性能を保持するために）
使用上のご注意（性能を保
持するために）
ソフトウェアのバージョンについて
本機に接続するソニー製メディアブロックが
LMT-300 の場合、ご使用前に必ず LMT-300 のソ
フトウェアのバージョンを確認してください。
本機は、LMT-300 のソフトウェアのバージョンが
下記の場合のみ動作します。
･システムバージョン：Version1.60.0 以降
液晶画面について
･液晶画面を太陽にむけたままにすると、液晶画
面を傷めてしまいます。窓際や室外に置くとき
などはご注意ください。
･液晶画面を強く押したり、ひっかいたり、上に
ものを置いたりしないでください。画面にムラ
が出たり、液晶パネルの故障の原因になります。
･寒い所でご使用になると、横縞が見えたり、画
像が尾を引いて見えたり、画面が暗く見えたり
することがありますが、故障ではありません。
温度が上がると元に戻ります。
･固定された画像または静止画を長時間表示した
場合、残像や焼きつきの原因となることがあり
ます。
･使用中に画面やキャビネットがあたたかくなる
ことがありますが、故障ではありません。
液晶画面の輝点・滅点について
本機の液晶パネルは有効画素 99.99%以上の非常に
精密度の高い技術で作られていますが、画面上に
黒い点が現れたり（画素欠け）、常時点灯している
輝点（赤、青、緑など）や滅点がある場合があり
ます。また、液晶パネルの特性上、長期間ご使用
の間に画素欠けが生じることもあります。これら
の現象は故障ではありませんので、ご了承の上本
機をお使いください。
お手入れのしかた
お手入れをする前に、必ず電源プラグをコンセン
トから抜いてください。
モニター画面のお手入れについて
モニターの画面は反射による映り込みを抑えるた
め、特殊な表面処理を施してあります。誤ったお
手入れをした場合、性能を損なうことがあります
ので、以下のことをお守りください。
･スクリーン表面についた汚れは、エタノールを
含ませた柔らかい布で汚れの部分のみ軽くふき
取ってください。エタノールを多く含ませすぎ
たり、のばすようにふき取ると汚れが薄く引き
のばされることがあります。
メガネふきのような柔らかく乾いた布で軽くふ
き取って汚れを取ることもできます。
･スクリーン表面にエタノール以外の薬品や水な
どを付けないでください。
･ふき取り時にスクリーンと筺体との間に液が入
らないように注意してください。
･強くこすると画面に傷が付くことがあります。
･アルコールやベンジン、シンナー、酸性洗浄液、
アルカリ性洗浄液、研磨剤入り洗浄剤、化学ぞ
うきんなどはスクリーン表面を傷めますので、
絶対に使用しないでください。
外装のお手入れについて
･乾いた柔らかい布で軽く拭いてください。汚れ
がひどいときは、薄い中性洗剤溶液を少し含ま
せた布で拭きとり、乾いた布でカラ拭きしてく
ださい。
･アルコールやベンジン、シンナー、殺虫剤をか
けると、表面の仕上げを傷めたり、表示が消え
てしまうことがあるので、使用しないでくださ
い。
･布にゴミが付着したまま強く拭いた場合、傷が
付くことがあります。
･ゴムやビニール製品に長時間接触させると、変
質したり、塗装がはげたりすることがあります。
結露について
結露とは、寒いところから急に暖かい場所へ持ち
込んだとき、本体の内部に水滴がつくことです。
結露が起きたときは、電源を入れずにそのまま放
置し、充分乾燥してからお使いください。
廃棄するときは
･一般の廃棄物と一緒にしないでください。
ごみ廃棄場で処分されるごみの中にモニターを
捨てないでください。
･本機の蛍光管の中には水銀が含まれています。
廃棄の際は、地方自治体の条例または規則に
従ってください。

8各部の名称と働き
各部の名称と働き
aタッチパネル
付属のスタイラスペンを使って操作
します。
bMENU（メニュー）ボタン
メニューを表示します。
メニュー表示中は、メニュー階層の
移動や調整値の決定を行います。
c＋／−ボタン
明るさを調整します。
メニュー表示中は、メニュー項目の
選択や調整を行います。
dAUTO（オート）ボタン
このボタンを押すと、カラー調整や
画像調整を自動的に行います。
メニュー表示中は、メニュー階層を
ひとつ上に戻すときに使います。
eステータスインジケーター
メディアブロックや SMS サー
バー 1) の状態、または入力信号の
状態を表示します。
本機と接続して使用できるメディアブ
ロックと SMS サーバーは、ソニー製
のメディアブロックと SMS サーバー
のみです。
緑色の点灯：本機に対応した映像信
号が検出されたとき
アンバー色の点灯：本機で非対応の
映像信号が検出されたとき
緑色の点滅：メディアブロックや
SMS サーバーの電源がオフのとき、
または映像信号が検出されないとき
消灯：本機の電源がオフのとき
fPOWER（電源）スイッチ
?にすると電源が入り、aにすると
電源が切れます。
1) 本機はメディアブロックや SMS サー
バーのコントローラーとして使うこと
ができます。
前面／右側面パネル
MENU
AUTO
POWER
1
2
3
4
5
6
ご注意

9
各部の名称と働き
aTPC アダプター取り付けネジ穴
（6 か所）
SRX シリーズプロジェクターに付
属の TPC アダプターを取り付けま
す。
TPC アダプターの取り付けについ
て詳しくは、SRX シリーズプロ
ジェクターの設置説明書（別売）を
ご覧ください。
b電源コードクランパー取り付け穴
電源コードクランパー（付属）を取
り付けます（10 ページ参照）。
cDCIN（DC 電源入力）端子
付属の AC アダプターを接続しま
す。
dTPC 端子
付属の USB ケーブルを使ってメ
ディアブロックや SMS サーバーの
TPC 端子と接続します。
必要に応じて、USB ケーブルの
アース線を SRX シリーズプロジェ
クターの安全にアースが取れる部分
に固定してください。
eUSB ケーブルクランパー取り付
け穴
USB ケーブルクランパー（付属）
を取り付けます（10 ページ参照）。
fVGA 入力端子（HDD-sub15 ピ
ン、凹）
付属の VGA ケーブルを使ってメ
ディアブロックや SMS サーバーの
VGA 端子と接続します。
後面／コネクターパネル
1
2
7
8
3456

10 各部の名称と働き
gスタイラスペンホルダー
付属のスタイラスペンを使わないと
きは、ここに差しておきます。
hストラップ取り付け穴
付属のスタイラスペンのストラップ
を取り付けます。

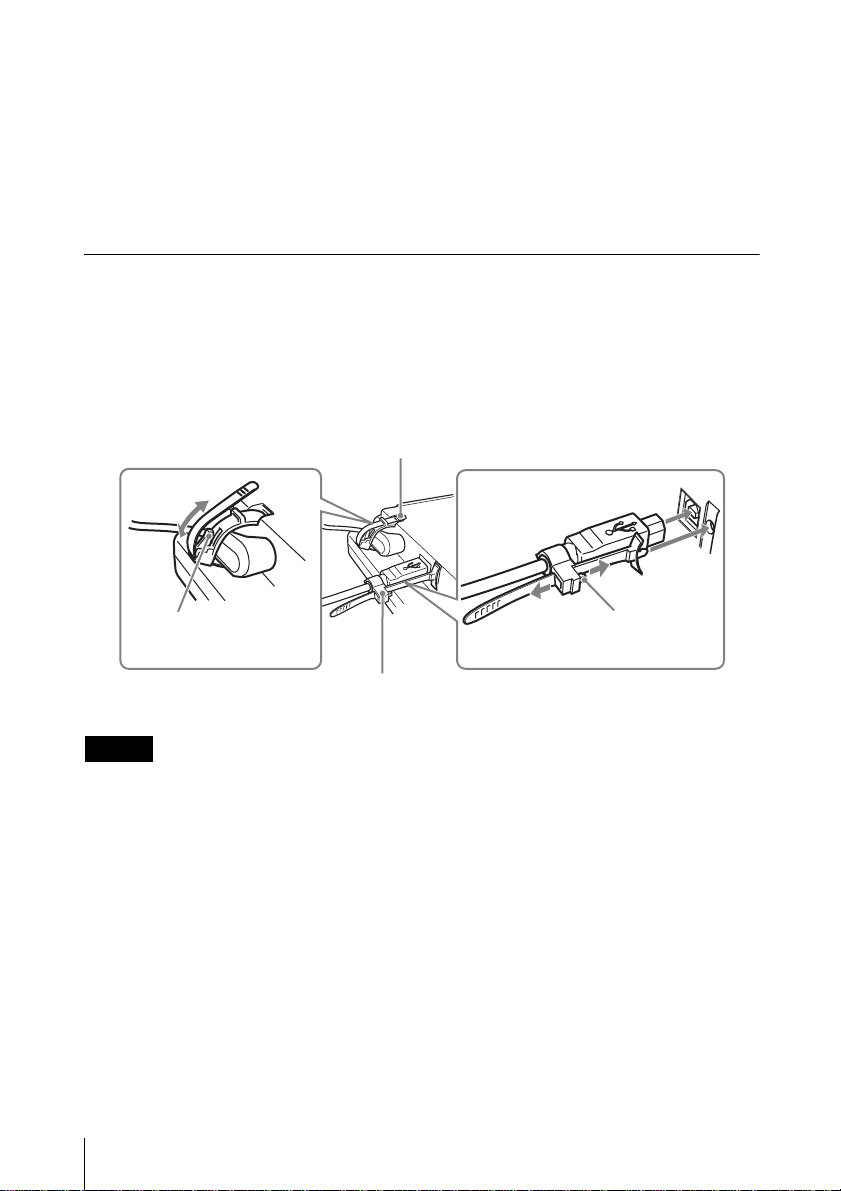

ケーブルクランパーの取り付けかた
USB ケーブルや電源コードが端子から
抜けるのを防ぐため、付属のケーブル
クランパーを下図のように取り付けて
ください。
USB ケーブルクランパーは、取り付け穴
に 1 回差し込むとはずすことができませ
ん。
クランパーを穴に差し込む向きや、USB
ケーブルに取り付ける向きを確認してか
ら取り付けてください。
電源コードクランパー
USB ケーブルクランパー
突起を押しながら
位置調節
突起を押しながら
位置調節
1
2
1
2
ご注意

11
電源の投入と自動調整
電源の投入と自動調
整
メディアブロックや SMS サーバーとの
接続が完了したら、次の手順で本機の
電源を入れます。
1付属のAC アダプターを DCIN端
子と電源コンセントへ差し込む。
2本機の電源を入れる。
POWER スイッチを ?の位置にしま
す。
3メディアブロックや SMS サー
バーの電源を入れる。
本機に対応した入力信号が検出され
ると、ステータスインジケーターが
緑色で点灯します。
･必ず本機の電源を入れてからメディア
ブロックや SMS サーバーの電源を入れ
てください。逆にするとメディアブ
ロックや SMS サーバーから正常な信号
が出力されないことがあります。
･画面に「NOINPUTSIGNAL」または
「NOTSUPPORT」と表示された場合
は、接続を確認して正しく接続し直し
てください。
本機の電源を切るには
POWER スイッチを aの位置にしま
す。
AUTO ボタンを使うと、カラー調整と
画像調整が自動的に行われます。
自動調整のあと、メニューを使ってさ
らに細かく調整を行うこともできます。
自動調整は、電源を入れてから 20 分以上
経過後に、画面全体にできるだけ明るい
画像を表示した状態で行ってください。
20 分以内に行うと、後で位相がずれる場
合があります。
1画面にメニューが表示されていな
いことを確認する。
2AUTO ボタンを 1 秒以上押す。
画面に「ADJ」と表示され、次の項
目が自動的に調整されます。
調整が終わると「ADJ」表示が消え
ます。
自動調整される項目
カラー調整：Contrast（コントラス
ト）、Brightness（明るさ）、Color
Temp.（色温度）、ColorAdj.( 色合い )
電源を入れる
ご注意
POWER
AUTO ボタンで自動調整する
ご注意
AUTO

12 メニューで行う調整と設定
画像調整：H.Position（水平位置）、
V.Position（垂直位置）、Phase（位相）、
Clock（クロック）
･メニュー表示中に AUTO ボタンを押し
ても自動調整はできません。
･自動調整中はほかの操作はできません。
･自動調整中は画像が乱れますが故障で
はありません。
･入力信号によっては、最適な状態に自
動調整できない場合があります。この
場合はメニューを使って手動で調整し
てください。
メニューで行う調整
と設定
掲載している画面は、説明のための画面
例です。実際の画面とは異なることがあ
ります。

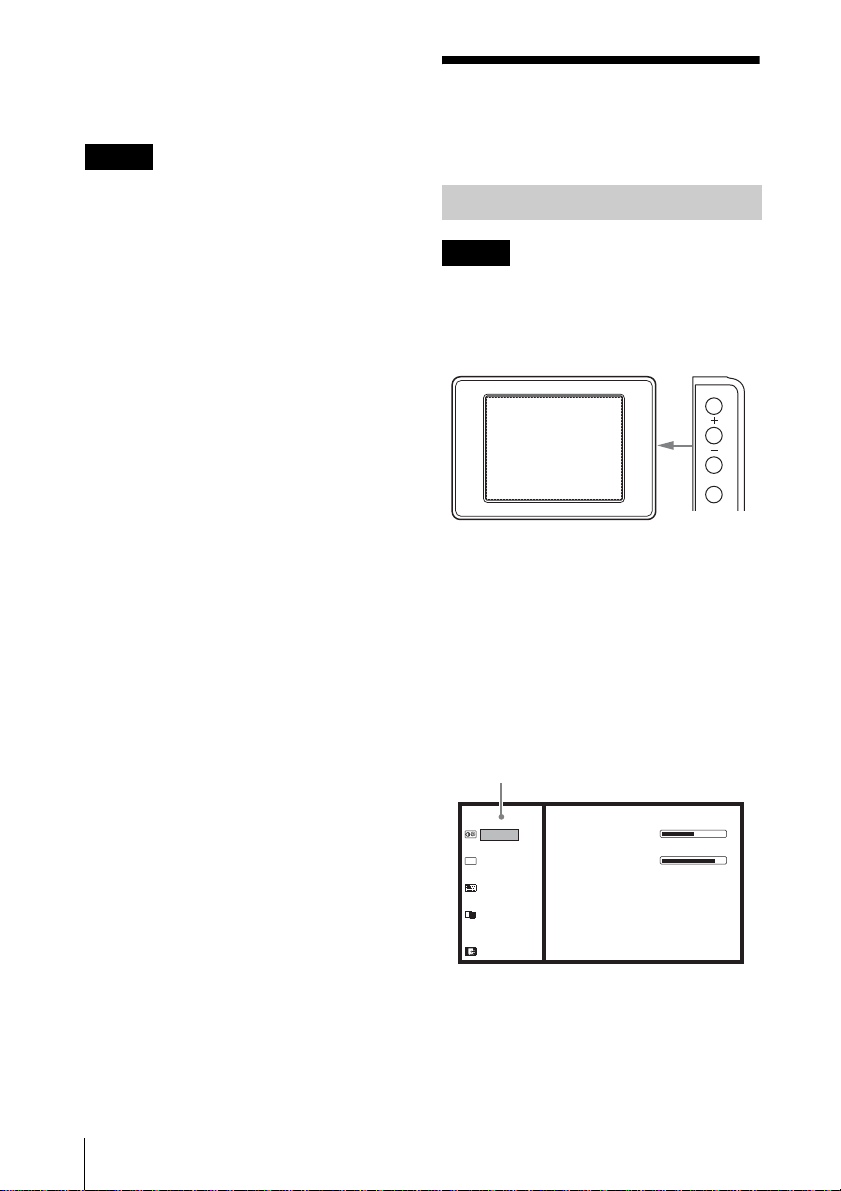

1MENU ボタンを押して、メ
ニュー画面を表示させる。
2設定したいメニュー項目を選ぶ。
＋または−ボタンを押してメニュー
項目を選び、MENU ボタンを押し
ます。
3設定したい項目を選ぶ。
＋または−ボタンを押して項目を選
び、MENU ボタンを押します。
ご注意
メニューの操作のしかた
ご注意
MENU
AUTO
OTH
AM
OSD Menu
Misc.
Exit
Contrast
640 x 480 60 Hz
−+
−+
Brightness
50
80
Color Temp.
9300 6500 5800 User
Color Adj.
Exit
Color
メニュー項目

13
メニューで行う調整と設定
AUTO ボタンを押すと、メニュー
項目の選択に戻ります。
項目によっては、MENU ボタンを
押したとき、次の階層が表示されま
す。この場合は 3の手順を繰り返し
て設定したい項目を選びます。
4項目の設定や調整をする。
＋または−ボタンを押して設定や調
整を行います。
MENU ボタンを押すと、設定／調
整値が確定され、ひとつ前の階層に
戻ります。
設定／調整値を確定せず、ひとつ前
の階層に戻るときは、AUTO ボタ
ンを押します。
メニュー画面を消すには
−ボタンを押して画面最下部の Exit を
選び、MENU ボタンを押すと、ひとつ
前の階層に戻ります。各階層でこの操作
を繰り返します。
しばらく操作をしないとメニュー画面
は自動的に消えます。メニューが自動
的に消えるまでの時間は、OSDMenu
メニューの OSDTimer で設定できま
す。
本機に表示される画質を調整します。
･入力信号によっては、Contrast を＋方
向に調整しても、白い部分の明るさが
変化しないことがあります。この場合
は、Contrast を−方向に下げてから再
調整してください。
･入力信号によっては、ColorAdj. で
Red、Green、Blue を＋方向に調整して
も色合いが変化しないことがあります。
この場合は、Contrast を−方向に下げ
てから再調整してください。
OTH
AM
Misc.
Exit
OSD H.Pos
640 x 480 60 Hz
OSD V.Pos
59
55
OSD Timer 5 1 0 3 0 6 0
Exit
−+
−+
Color
OSD Menu
項目
Color（カラー）メニュー
設定項目 機能
Contrast コントラストを調整します。
Brightness 明るさを調整します。
ColorTemp. 色温度を設定します。
9300（K）、6500（K）、5800（K）、User が選択できます。
User の出荷時の設定値は、6000K です。ColorAdj. で色合いを調整
すると、その設定値が User に反映されます。
ColorAdj. 色合いを調整します。
ColorAdj.を選択して MENU ボタンを押すと、Red/Green/Blue 調
整画面が表示されます。この画面で色合いを調整します。
ご注意

14 メニューで行う調整と設定
本機に表示される画像を調整します。
メニュー画面の調整をします。
Picture（画像）メニュー
設定項目 機能
H.Position 画像の水平位置を調整します。
V.Position 画像の垂直位置を調整します。
Phase ドットクロックの位相を調整します。
横方向の縞や文字のにじみが最小になるように調整します。画面に
細かい文字を表示して調整すると最良点に調整しやすくなります。
Clock 画像の水平サイズを調整します。
縦方向の大きな縞がなくなるように調整します。
OSDMenu（メニュー画面）メニュー
設定項目 機能
OSDH.Pos メニュー画面の水平位置を調整します。
OSDV.Pos メニュー画面の垂直位置を調整します。
OSDTimer メニュー画面を表示する時間を設定します。
5（秒）、10（秒）、30（秒）、60（秒）が選択できます。
設定時間が過ぎるとメニューは自動的に消えます。
Misc.（その他）メニュー
設定項目 機能
Reset メニューの設定／調整値を出荷状態に初期化します。
Yes を選ぶと初期化されます。No を選ぶと初期化されずに元に戻
ります。

15
パワーセーブモード/プリセットタイミング
パワーセーブモード
パワーセーブモードとは、映像信号の
入力がない状態や非対応の映像信号が
検出されると、自動的に液晶画面の
バックライトを消して消費電力を低減
する機能です。
パワーセーブモードに入ると、ステー
タスインジケーターの表示が次のよう
に変わります。
緑色の点滅：映像信号の入力がないと
き
アンバー色の点灯：本機で非対応の映
像信号が検出されたとき
パワーセーブモード中に本機に対応し
た映像信号が入力されると、液晶画面
のバックライトが自動的に点灯します。
プリセットタイミン
グ
本機は、以下の信号を入力したときに
正しく表示されます。
･解像度：640 × 480
･モード；VESA
･垂直周波数：59.940Hz
･水平周波数：31.469Hz
･ドットクロック：25.175MHz
･同期極性：水平負、垂直負
･本機では、同期信号の周波数と極性が
近い信号は、同一の信号として扱われ
る場合があります。
･表示タイミングのばらつきなどにより
画面が適正に表示されない場合、
AUTO ボタンによる自動調整を行った
り、メニューを使って調整してくださ
い。
･640 × 480 以外の解像度の信号を入力し
た場合、文字などがはっきり見えない
ことがあります。これは、文字などを
擬似的に縮小しているためで、故障で
はありません。
･入力信号の解像度が切り替わるとき、
画面にノイズが表示されることがあり
ますが、故障ではありません。
ご注意

16 故障かな？と思ったら
故障かな？と思ったら
修理に出す前に、もう一度次の点検を
してください。
以下の対処を行っても直らない場合は、
ソニーの営業担当者またはサービス担
当者にお問い合わせください。
症状 対処のしかた
画像が表示されない ･電源コードやケーブルの接続を確認してください。
･メディアブロックや SMS サーバーの電源が入っているか
確認してください。
画像が尾を引いてみえた
り、画面が暗い
周囲の温度が低すぎるとこのような症状が出ることがありま
す。仕様に合った温度でお使いください。
静止画を連続表示すると
残像が発生する
液晶パネルの特性です。固定された画像または静止画を長時
間表示した場合、残像や焼きつきの原因となることがありま
す。
「NOINPUTSIGNAL」
と表示される
･メディアブロックや SMS サーバーの電源が入っているか
確認してください。
･VGA ケーブルの接続を確認してください。
･入力信号の仕様を確認してください。
「NOTSUPPORT」と表
示される
･入力信号の仕様を確認してください。
･付属の VGA ケーブルを使用してください。
大きな縦縞が見える ･自動調整を行うか、Picture メニューで Clock を調整して
ください。
横縞や文字のにじみが見
える
･自動調整を行うか、Picture メニューで Phase を調整して
ください。

17
アフターサービス/主な仕様
アフターサービス
調子が悪いときはまずチェックを→こ
の説明書をもう一度ご覧になってお調
べください。
それでも具合の悪いときは→ソニーの
営業担当者またはサービス担当者にご
相談ください。
主な仕様
画像系
LCD パネル
a-SiTFTアクティブマトリクス
画面サイズ
6.5 型
視野角（上／下／左／右、コントラスト
>10：1）
80°/60°/80°/80°
（typical）
スキャン
ノーマル 0%
オーバースキャン 5％
有効表示画面
132.48 × 99.36mm（幅×高さ）
解像度 水平 640 ドット
垂直 480 ライン
アスペクト比
4：3
明るさ
320cd/m
2（typical）
コントラスト比
600：1（typical）
タッチパネル
感圧式
入出力系
VGA 入力端子
HDD-sub15 ピン（凹）
TPC 端子
メディアブロック、SMS サーバー
接続専用端子
その他
電源
AC100V– 240V、50/60Hz、
0.65A–0.35A（AC-NB12A）
DC12V、2.0A（LKRA-003）
消費電力
最大約 24W

18 主な仕様
最大外形寸法（幅／高さ／奥行き）
約200×140×41.6mm
質量 約 0.8kg
動作条件
温度
5℃〜 35℃
推奨使用温度
20℃〜 30℃
湿度
35% 〜 85%（結露なきこと）
保存・輸送条件
温度
− 10℃〜＋ 60℃
湿度
20% 〜 85%（結露なきこと）
付属品
AC アダプター（1）
VGA ケーブル（1）
USB ケーブル（1）
スタイラスペン（ストラップ付
き）（1）
電源ケーブルクランパー（1）
USB ケーブルクランパー（1）
取扱説明書（1）
別売アクセサリー
2 芯 AC 電源コード（125V、6A、
1.8ｍ）
（ソニー部品番号：1-792-549-
1X）
本機の仕様および外観は、改良のため予
告なく変更することがありますが、ご了
承ください。
この装置は、クラス A 情報技術装置で
す。この装置を家庭環境で使用すると電
波妨害を引き起こすことがあります。こ
の場合には使用者が適切な対策を講ずる
よう要求されることがあります。
VCCI-A
お使いになる前に、必ず動作確認を行っ
てください。故障その他に伴う営業上の
機会損失等は保証期間中および保証期間
経過後にかかわらず、補償はいたしかね
ますのでご了承ください。

19
主な仕様
ピン配列
VGA 入力端子（HDD-sub15 ピン、
凹）
TPC 端子（USB、TYPEB）
ピン
番号 機能 ピン 番号 機能
1 赤映像信号 9 電源（+5V）
2 緑映像信号 10 GND
3 青映像信号 11 未使用
4 未使用 12 DCC データ
5 GND 13 水平同期
6 赤映像信号
GND
14 垂直同期
7 緑映像信号
GND
15 DDC クロッ
ク
8 青映像信号
GND
ピン番号 機能
1 USB 用電源
2 差動信号（−）
3 差動信号（＋）
4GND
51
15 11
610
21
34

20 寸法図
寸法図
前面
側面
200
102*2 100*1
133*1
134*2
140
*1 タッチパネル寸法
*2 画面寸法
単位：m m
41.6
28.2
21.2
99.1
25.81010101017.6
単 位：m m
