目次
使用上のご注意 ............................................................................. 4
各部の名前とはたらき................................................................... 5
接続と設定..................................................................................... 7
手順1 ：ス タ ン ドを開く .................................................................. 7
手順2 ：コ ン ピ ュータにつなぐ ....................................................... 7
手順3 ：電 源 コ ードをつなぐ ........................................................... 8
手順4 ：コ ー ド 類をまとめてバックカバーを閉める ....................... 8
手順5 ：電 源 を 入れる ...................................................................... 9
ディスプレイの向きを変える ........................................................ 9
入力を切り換えるには（INPUTボタン）...................................... 10
調整する ...................................................................................... 11
メニュー操作のしかた................................................................. 11
画質メニュー ....................................................................... 11
画調整メニュー（アナログRGB信号のみ）.......................... 14
メニュー位置メニュー ........................................................ 15
自動入力センサーメニュー ................................................. 15
言語選択メニュー ................................................................ 16
0リセットメニュー（お買い上げ時の設定に戻す）................. 16
メニューロック ................................................................... 16
機能解説 ...................................................................................... 17
省電力機能（パワーセーブ機能）.................................................. 17
モード（画質）の切り換えを行う .................................................. 17
自動輝度調整機能（ブライトセンサー）....................................... 17
自動画質調整機能（アナログRGB信号のみ）.............................. 18
故障かな？と思ったら................................................................. 18
表示メッセージについて ............................................................. 18
本機の症状と対処のしかた ......................................................... 20
保証書とアフターサービス ......................................................... 22
保証書 .......................................................................................... 22
アフターサービスについて ......................................................... 22
主な仕様 ...................................................................................... 23

4
使用上のご注意
電源について
付属の電源コードをお使いください。別売りの電源コード
をお使いになる場合は、下図のプラグ形状例を参考にして
ください。
安全のため、電源コードにはアース線がついています。電
源コンセントにプラグを差し込む前に、必ずアース接続を
行ってください。電源コードを抜くときは、先にプラグを
抜いてからアース線をはずしてください。
アースキャップ及びケーブルキャップは幼児の手の
届かないところへ保管する
お子様が誤って飲むと、窒息死する恐れがあ
ります。
万一誤って飲み込まれた場合は、ただちに医
者に相談してください。
特に小さいお子様にはご注意ください。
使用・設置場所について
次のような場所での使用・設置はおやめください。
•異常に高温になる場所
炎天下や夏場の窓を閉め切った自動車内はとくに高温に
なり、放置すると変形したり、故障したりすることがあ
ります。
•直射日光のあたる場所、熱器具の近くなど、温度の高い
場所
変形したり、故障したりすることがあります。
•振動の多い場所
•強力な磁気のある場所
•砂地、砂浜などの砂ぼこりの多い場所
海辺や砂地、あるいは砂ぼこりが起こる場所などでは、
砂がかからないようにしてください。故障の原因になる
ばかりか、修理できなくなることがあります。
本機は平らな机などの上に置いてください。また机などの
端に置いたり、本機の一部が机などからはみ出している
と、落下して破損したり、けがをしたりすることがありま
す。
液晶画面について
•液晶画面を太陽に向けたままにすると、液晶画面を傷め
てしまいます。窓際や室外に置くときなどはご注意くだ
さい。
•液晶画面を強く押したり、ひっかいたり、上にものを置
いたりしないでください。画面にムラが出たり、液晶パ
ネルの故障の原因になります。
•寒い所でご使用になると、画像が尾を引いて見えたり、
画面が暗く見えたりすることがありますが、故障ではあ
りません。温度が上がると元に戻ります。
•静止画を継続的に表示した場合、残像を生じることがあ
りますが、時間の経過とともに元に戻ります。
•使用中に画面やキャビネットがあたたかくなることがあ
りますが、故障ではありません。
液晶ディスプレイパネルについて
本機の液晶ディスプレイパネルは非常に精密度の高い技術
でつくられていますが、黒い点が現れたり、赤と青、緑の
点が消えないことがあります。また、見る角度によってす
じ状の色むらや明るさのムラが見える場合があります。
これらは、液晶ディスプレイの構造によるもので、故障で
はありません。
これらの点をご了承のうえ、本機をお使いください。
お手入れについて
•お手入れをする前に、必ず電源プラグをコンセントから
抜いてください。
•
液晶の画面は特殊加工がされていますので、なるべく画面
にふれないようにしてください。また画面の汚れをふきと
るときは、乾いた柔らかい布でふきとってください。
•
アルコール、シンナー、ベンジンなどは使わないでくださ
い。変質したり、塗装がはげたりすることがあります。
•化学ぞうきんをご使用の際は、その注意書きに従ってく
ださい。
•殺虫剤のような揮発性のものをかけたり、ゴムやビニー
ル製品に長時間接触させると、変質したり、塗装がはげ
たりすることがあります。
搬送するときは
•本機を運ぶときは、本機に接続されているケーブル等を
すべてはずし、ディスプレイを両手でしっかりと持って
ください。落としたりするとけがや故障の原因となるこ
とがあります。
•
修理や引っ越しなどで本機を運ぶ場合は、お買い上げ時に
本機が入っていた箱と、クッション材を使ってください。
壁やマウントアームに取り付けるときは
本機を壁やマウントアームに取り付けて使用する場合は、
必ず専門の業者にご相談ください。
また取り付けるときは、本機のバックカバーを取りはずし
てください。
廃棄するときは
•一般の廃棄物と一緒にしないでください。
ごみ廃棄場で処分されるごみの中にディスプレイを捨て
ないでください。
•本機の蛍光管の中には水銀が含まれています。廃棄の際
は、地方自治体の条例または規則に従ってください。
プラグ形状例
AC100 V用
アース線

5
8
11（電源）スイッチとランプ（9、
17ページ）
1（電源）スイッチを上に押して、ディスプレイの電源
を入/切します。
電源が入るとランプが緑色に点灯します。
省電力状態のときは、オレンジ色に点灯します。
2MENU （メニュー）ボタン（11ページ）
メニュー画面を出すときまたは、終了するときに押しま
す。
3m/Mボタン（11ページ）
メニュー項目を選んだり、調整したりするときに使いま
す。
4OKボタン（11ページ）
メニュー画面で選択/調整した項目を決定するときに押
します。
5ボタン （17ページ）
画面の明るさを切り換えるときに押します。
6INPUT （入力切換）ボタン （10ページ）
本機に入力される信号を切り換えて、見たいコンピュー
タを選びます。
7ブライトセンサー（17ページ）
周囲の明るさを検知するためのセンサーです。センサー
をおおわないようにしてください。
8盗難防止用ロック
キーケーブルロックなど、市販の盗難防止用ケーブルを
つなぐことができます。
盗難防止用ケーブルについての連絡先は、日本ポラデ
ジタル（株）営業部です。
各部の名前とはたらき
使いかたについてのくわしい説明は（ ）内のページをご覧
ください。
1（電源）スイッチおよび各操作ボタンは、前面右下に配置
されています。
ディスプレイ前面
ディスプレイ後面
MENUOKINPUT
MENU OK INPUT
1
23456
7
上に押して、ディスプレイの
電源を入/切します。

6
9
ディスプレイ後面 9バックカバー（8ページ）
ケーブルやコードをはずすときに、このカバーを開けま
す。
q; 電源入力端子（8ページ）
付属の電源コードをつなぎます。
qa INPUT1用DVI-D入力端子（デジタルRGB）
（7ページ）
DVI Rev.1.0準拠のデジタルRGB信号を入力します。
qs INPUT2用HD15 （RGB）入力端子（アナログ
RGB）（7ページ）
アナログRGBの映像信号（0.7 Vp-p、正極性）と同期
信号を入力します。
qa
qs
q;
バックカバーを開ける

7
接続と設定
本機をお使いになる前に、下記のものがそろっていること
をご確認ください。
•液晶ディスプレイ
•電源コード
•HD15-HD15ビデオ信号ケーブル（アナログRGB）
•DVI-Dビデオ信号ケーブル（デジタルRGB）
•コードストラップ
•CD-ROM
（Windows/Macintosh ユーティリティ/取扱
説明書など）
•保証書
•クイックセットアップガイド
•安全のために
•ソニーご相談窓口のご案内
手順1：スタンドを開く
ご注意
お買い上げ時には、スタンドは折りたたまれています。スタンドを
開いてから、ディスプレイを立ててください。スタンドが開かれて
いないと、ディスプレイが倒れることがあります。
手順2：コンピュータにつなぐ
本機とコンピュータの電源を切った状態でつないでくださ
い。
ご注意
•ビデオ信号ケーブルのピンに、直接手を触れないでください。
•ビデオ信号ケーブルのピンが曲がることを防ぐため HD15端子の
向きをご確認ください。
DVI出力端子（デジタルRGB）のあるコンピュータ
をつなぐ
コンピュータを本機のDVI-D入力端子（デジタルRGB）に、付属の
DVI-Dビデオ信号ケーブル（デジタルRGB）でつなぐ。
HD15出力端子（アナログRGB）のあるコンピュー
タをつなぐ
コンピュータを本機のHD15入力端子（アナログRGB）に、付属の
HD15-HD15ビデオ入力信号ケーブル（アナログRGB）でつなぐ。
次のイラストから、つなぐコンピュータに合った接続を行ってくだ
さい。
■
IBM PC/AT
コンピュータまたは互換機につなぐとき
コンピュータの
DVI出力端子
（デジタルRGB）へ
DVI-Dビデオ信号ケーブル
（デジタルRGB）（付属）
DVI-D入力端子
（デジタルRGB）へ
IBM PC/ATコンピュータ
または互換機
コンピュータの
HD15出力端子
（アナログRGB）へ
HD15-HD15
ビデオ信号ケーブル
（アナログRGB）
（付属）
HD15入力端子
（アナログRGB）
へ

8

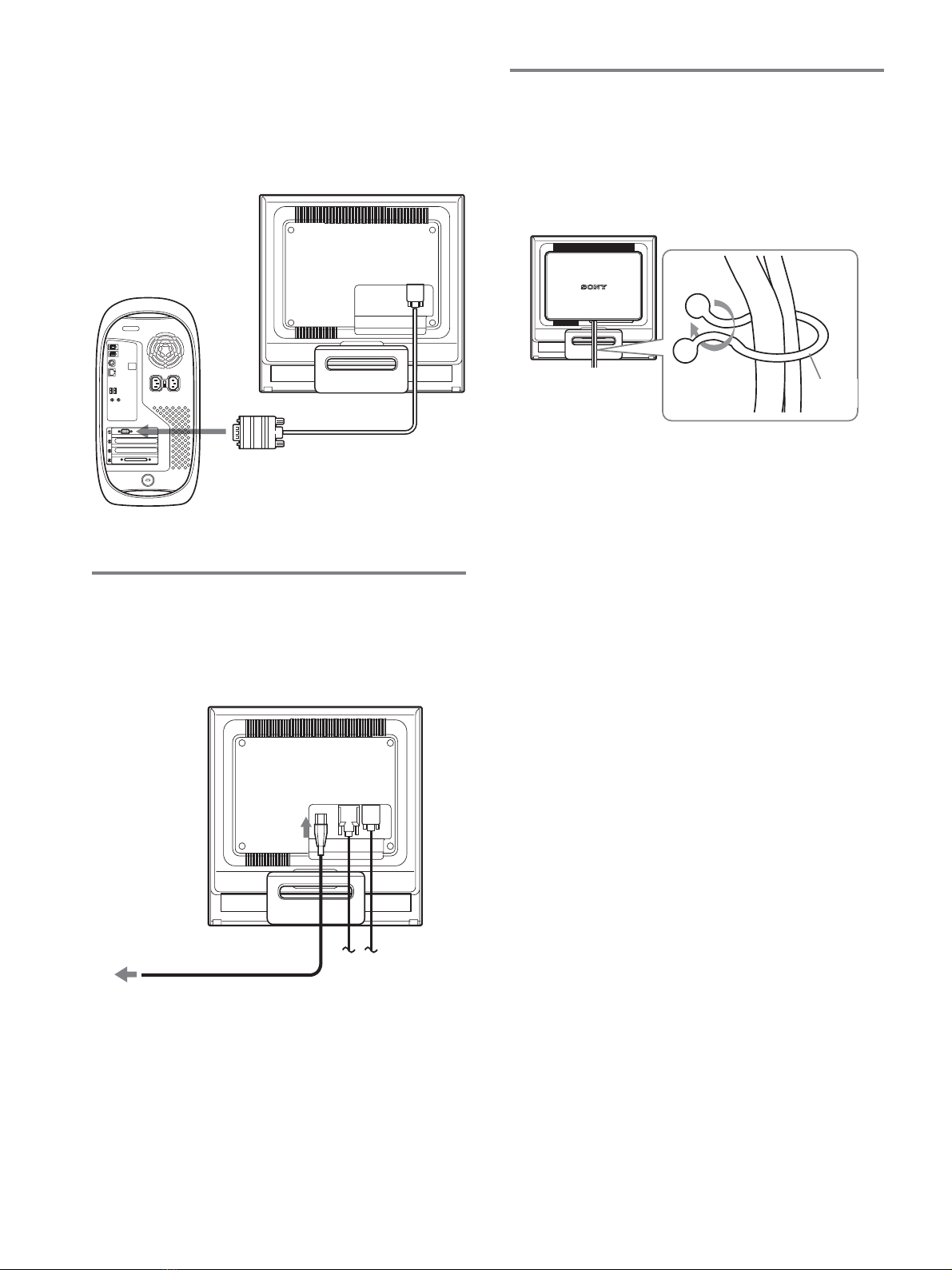

手順4：コード類をまとめて
バックカバーを閉める
1コード類を束ねる。
付属のコードストラップを使って、コード類をまとめて
ください。
2バックカバーを閉める。
コード
ストラップ
■Macintoshコンピュータにつなぐとき
本機をMacintoshコンピュータにつなぐときは、必要に応
じてMacintoshアダプタ（市販）をお使いください。ビデ
オ信号ケーブルをつなぐ前に、Macintoshアダプタをコン
ピュータにつないでください。
手順3：電源コードをつなぐ
本機とコンピュータの電源を切った状態でつないでくださ
い。本機に電源コードをつないでから、電源コンセントへ
差し込みます。
電源コンセントへ
電源コード（付属）
電源入力端子へ
Macintosh
コンピュータ
コンピュータの
出力端子へ
HD15-HD15
ビデオ信号ケーブル
（アナログRGB）
（付属）
HD15入力端子
（アナログRGB）
へ

9
水平周波数
垂直周波数
解 像 度

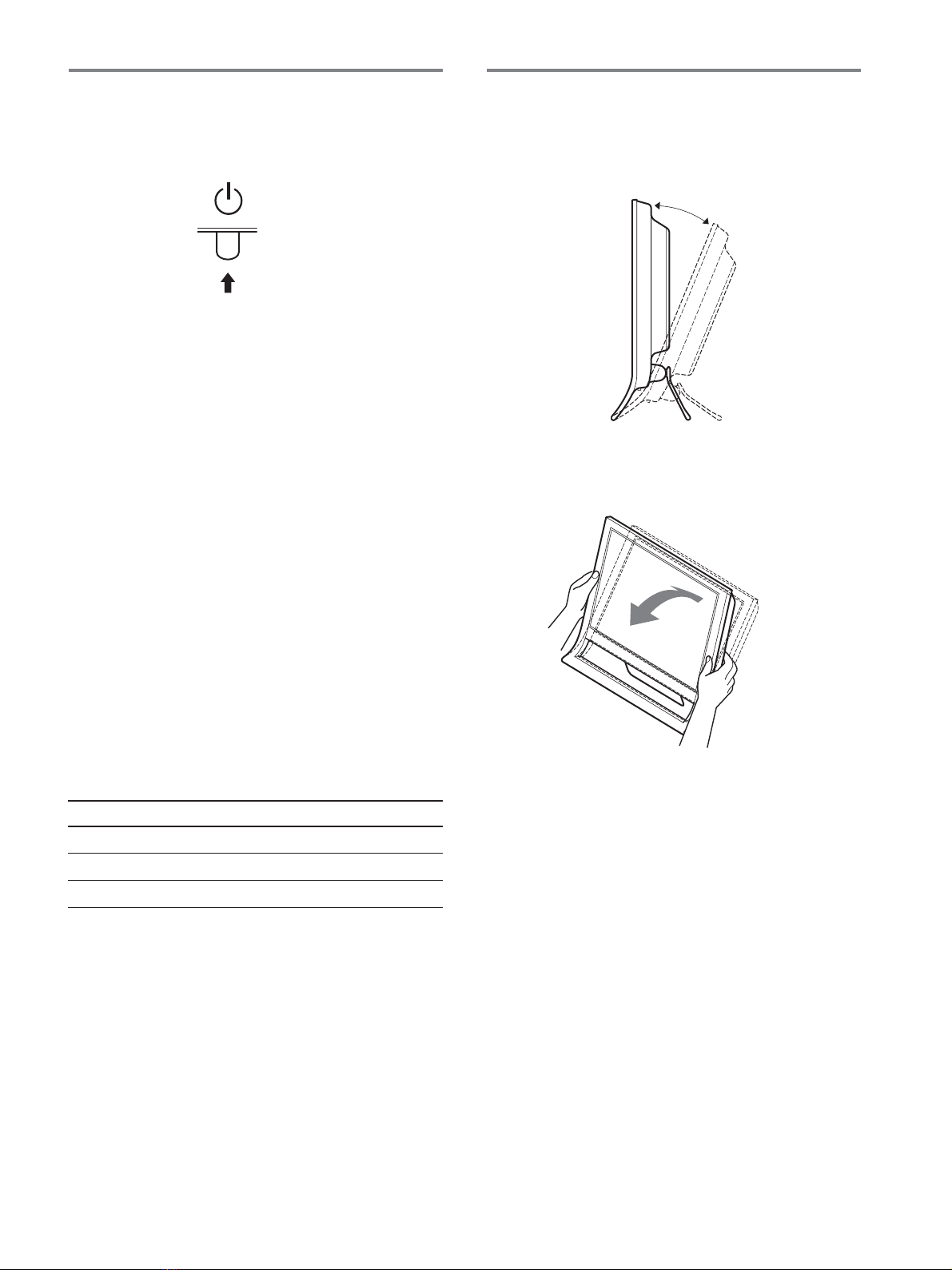

手順5：電源を入れる
11（電源）スイッチを上に押す。
本機の1（電源）ランプが緑色に点灯します。
2コンピュータの電源を入れる。
これで、本機を使用できる状態になりました。必要に応じ
て、11ページからの設定や調整などを行ってください。
本機の電源を入れても画面に画像が出ないときは
•ビデオ信号ケーブルなどが正しく接続されているか確認
する。
•「NO INPUT SIGNAL」と表示されているとき
コンピュータが省電力状態になっている。キーボードの
キーのどれかを押してみるか、マウスを動かしてみる。
•「CABLE DISCONNECTED」と表示されているとき
ビデオ信号ケーブルが正しく接続されているか確認す
る。
•「OUT OF RANGE」と表示されているとき
本機をつなぐ前につないでいたディスプレイがあるとき
は、そのディスプレイにつなぎ換えて、画像が出るか確
認する。
画像が出たら、コンピュータで以下の範囲に設定する。
ディスプレイの向きを変える
本機にはディスプレイスタンドがついているので、下図の
範囲で画面の向きを変えられます。
約20°
画面両側の下部を持ち、画面の向きを調整してください。
ディスプレイをより快適にお使いいただくために
本機の画面は、お使いになる方に合わせて見やすい角度に
調整できるように設計されています。
お使いになる机や椅子の高さに合わせて、画面が反射しな
い角度に調整してお使いください。
ご注意
画面の向きを調整するときは、ぶつけたり、ディスプレイが机から
落ちないようにご注意ください。
くわしくは、「本機の症状と対処のしかた」（20ページ）を
ご覧ください。
モニタ用のドライバは不要です
本機はプラグ&プレイ機能（DDC）を搭載しており、Windowsのプ
ラグ&プレイ機能によりモニタの情報が自動的に認識されます。こ
のため、モニタ用の特別なドライバは通常不要です。本機とコン
ピュータをはじめて起動したとき、設定用のウィザードが表示され
る場合は、その手順に従ってください。プラグ&プレイモニタが自
動的に選ばれて、使用できる状態になります。
これで自動的に垂直周波数は60 Hzになります。
本機ではちらつきは目立ちませんので、このままの垂直周波数でお
使いいただけます。垂直周波数を上げる必要はありません。
アナログRGB
28〜80 kHz
48〜75 Hz
1280 ×1024 以下
デジタルRGB
28〜64 kHz
60 Hz
1280 × 1024 以下

10
入力を切り換えるには
（INPUTボタン）
INPUTボタンを押す。
押すたびに、下表のように入力が切り換わります。
画面表示 以下につないだ入力に
（左上に約5秒表示） 切り換わります。
入力1：DVI-D INPUT1用DVI-D入力端子
（デジタルRGB）
入力2：HD15 INPUT2用HD15入力端子
（アナログRGB）
INPUT

11
調整する
調整を始める前に
本機とコンピュータを接続し、両方の電源を入れてく
ださい。電源を入れて、30分以上経過してから調整す
ると、最適な調整ができます。
メニューを使って、いろいろな調整や設定ができます。
メニュー操作のしかた
■MENUボタンとm/Mボタン、OKボタン
の使いかた
1メニュー画面を出す。
MENUボタンを押して、メニュー画面を出す。
2調整したいメニューや項目を選ぶ。
m/Mボタンを押して選び、OKボタンを押して決定す
る。
3調整する。
m/Mボタンを押して調整し、OKボタンを押す。
OKボタンを押すと、調整値が設定されて前の画面に戻
ります。
4メニュー画面を消す。
MENUボタン押すと、メニュー画面が消える。
ボタンを押さなくても、調整後、約45秒たつと自動的
に消えます。
,
,
MENU
OK
OK
■元の状態に戻す
リセット画面を使います。くわしくは、16ページをご覧く
ださい。
MENU
画質メニュー
画質メニューでは、以下の項目が調整できます。
•モード（GAME/MOVIE/
PC/AUTO）
•バックライト輝度
•コントラスト 6
•ブライトネス
•ガンマ
•色温度
•シャープネス
•モードリセット 0
■モードメニュー
使用目的に合わせて、適切な画面の明るさを調整します。
画質調整はモードごとに設定することができます。
変更した設定は自動的にそれぞれのINPUT （入力
INPUT1/INPUT2）に適応されます。
1MENUボタンを押す。
メニュー画面が出ます。
2m/Mボタンを押して、
（画質）を選び、OKボタンを
押す。
画質メニューが出ます。
3m/Mボタンを押して、「MOVIE」を選び、OKボタンを
押す。
MODE画面が出ます。
4m/Mボタンを押して、希望の設定を選び、OKボタン
を押す。
お買い上げ時はMOVIEの設定になっています。
•GAME：：
：：
：ブライトネスが強調された明るい映像に
なります。
•MOVIE：：
：：
：コントラストが強調されたクリアな映像
になります。
•PC：：
：：
：トーンを抑え、落ち着いた映像になります。
•AUTO：：
：：
：周囲の明るさに合わせて、画面の明るさ
を自動的に調整します（自動輝度調整機能）。詳
しくは、「自動輝度調整機能（ブライトセン
サー）」（17ページ）をご覧ください。
終了
選択 決定
6
1280 1024 60Hzx/
画質
MOVIE
GAME
MOVIE
PC
AUTO
MODE
1280 1024 60Hzx/
終了
選択 決定

12
ご注意
「AUTO 」が設定されているときは、「バックライト輝度」「コント
ラスト」は調節できません。

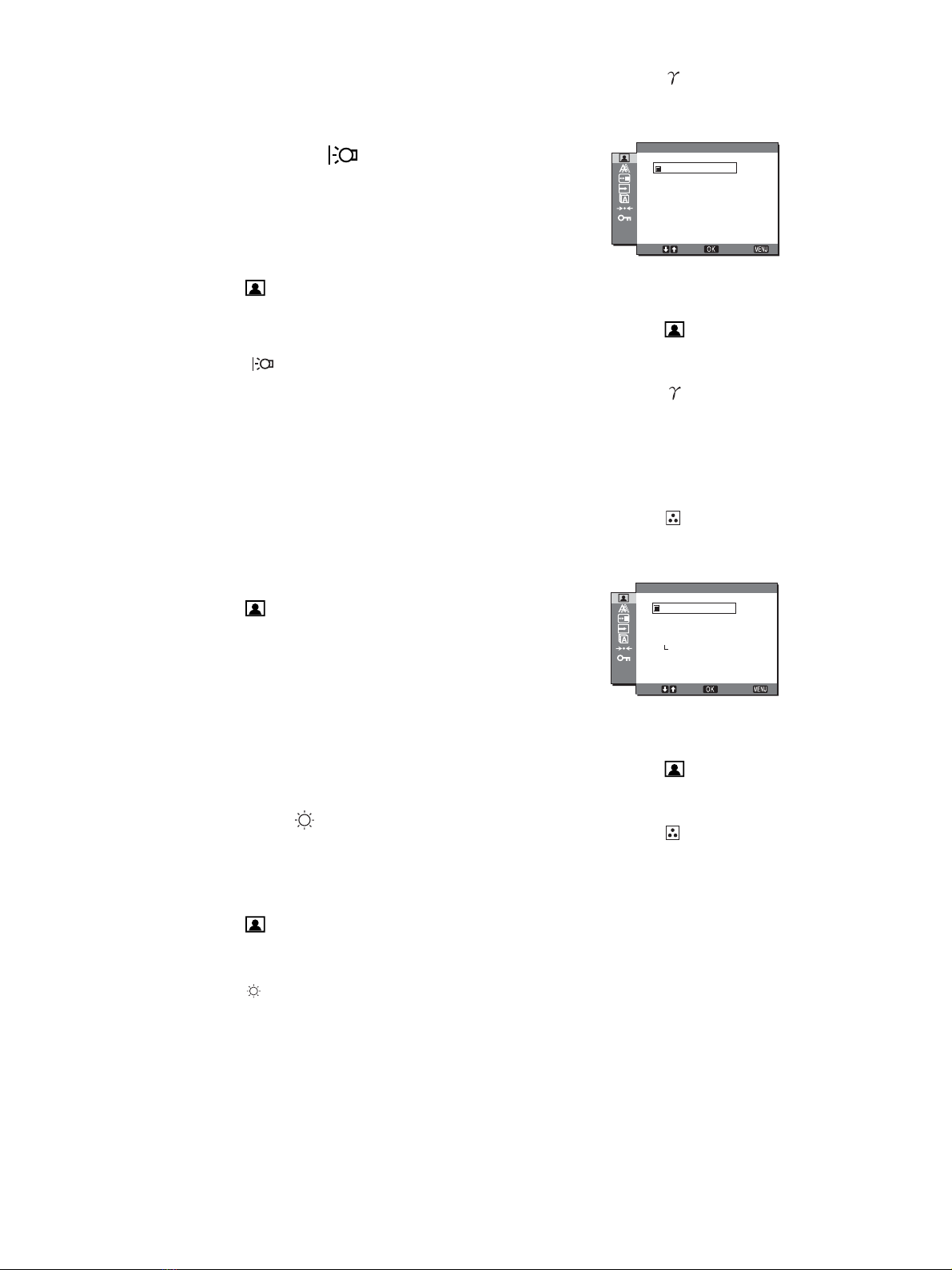

■バックライト輝度を調整する
画面が明るすぎると感じるときに調整して、画面を見やす
くします。
1MENUボタンを押す。
メニュー画面が出ます。
2m/Mボタンを押して （画質）を選び、OKボタンを押
す。
画質メニューが出ます。
3m/Mボタンを押して「バックライト輝度」を選び、
OKボタンを押す。
バックライト輝度画面が出ます。
4m/Mボタンを押して、希望の明るさに調整し、OKボタ
ンを押す。
■コントラストを調整する 6
画像の明暗の差（コントラスト）を調整します。
1MENUボタンを押す。
メニュー画面が出ます。
2m/Mボタンを押して （画質）を選び、OKボタンを押
す。
画質メニューが出ます。
3m/Mボタンを押して「6コントラスト」を選び、OKボタ
ンを押す。
コントラスト画面が出ます。
4m/Mボタンを押して、コントラストを調整し、OKボタ
ンを押す。
■ブライトネスを調整する
画像の明るさ（黒レベル）を調整します。
1MENUボタンを押す。
メニュー画面が出ます。
2m/Mボタンを押して （画質）を選び、OKボタンを押
す。
画質メニューが出ます。
3m/Mボタンを押して「ブライトネス」を選び、OKボタ
ンを押す。
ブライトネス画面が出ます。
4m/Mボタンを押して、明るさを調整し、OKボタンを押
す。
■ガンマを調整する
画像の色合いを、オリジナル画像の色合いに近付けられま
す。
1 MENU ボタンを押す。
メニュー画面が出ます。
2m/Mボタンを押して （画質）を選び、OKボタンを押
す。
画質メニューが出ます。
3m/Mボタンを押して「ガンマ」を選び、OKボタンを押
す。
ガンマ画面が出ます。
4m/Mボタンを押して、希望の設定を選び、OKボタンを
押す。
■色温度を調整する
画像の白色の度合いを、あらかじめ設定された中から選べ
ます。また、必要に応じて、微調整もできます。
1MENUボタンを押す。
メニュー画面が出ます。
2m/Mボタンを押して （画質）を選び、OKボタンを押
す。
画質メニューが出ます。
3m/Mボタンを押して「色温度」を選び、OKボタンを押
す。
色温度画面が出ます。
4m/Mボタンを押して希望の色温度を選び、OKボタンを
押す。
9300K
（お買い上げ時）から6500Kにすると、青みが
かった白色から赤みがかった白色へと変わります。
「sRGB」を選ぶと、sRGBプロファイルの設定になり
ます。（sRGBは、コンピュータどうしの表示や、出力
する色を近づけるためのカラースペースの業界標準のひ
とつです。）「sRGB」を選んだときは、つないでいるコ
ンピュータもsRGBプロファイルの設定にしてくださ
い。
1280 1024 60Hzx/
終了選択 決定
ガンマ 1
ガンマ 2
ガンマ 3
MOVIE
ガンマ
1280 1024 60Hzx/
終了
選択 決定
9300K
6500K
sRGB
ユーザー
調整
MOVIE
色温度

13

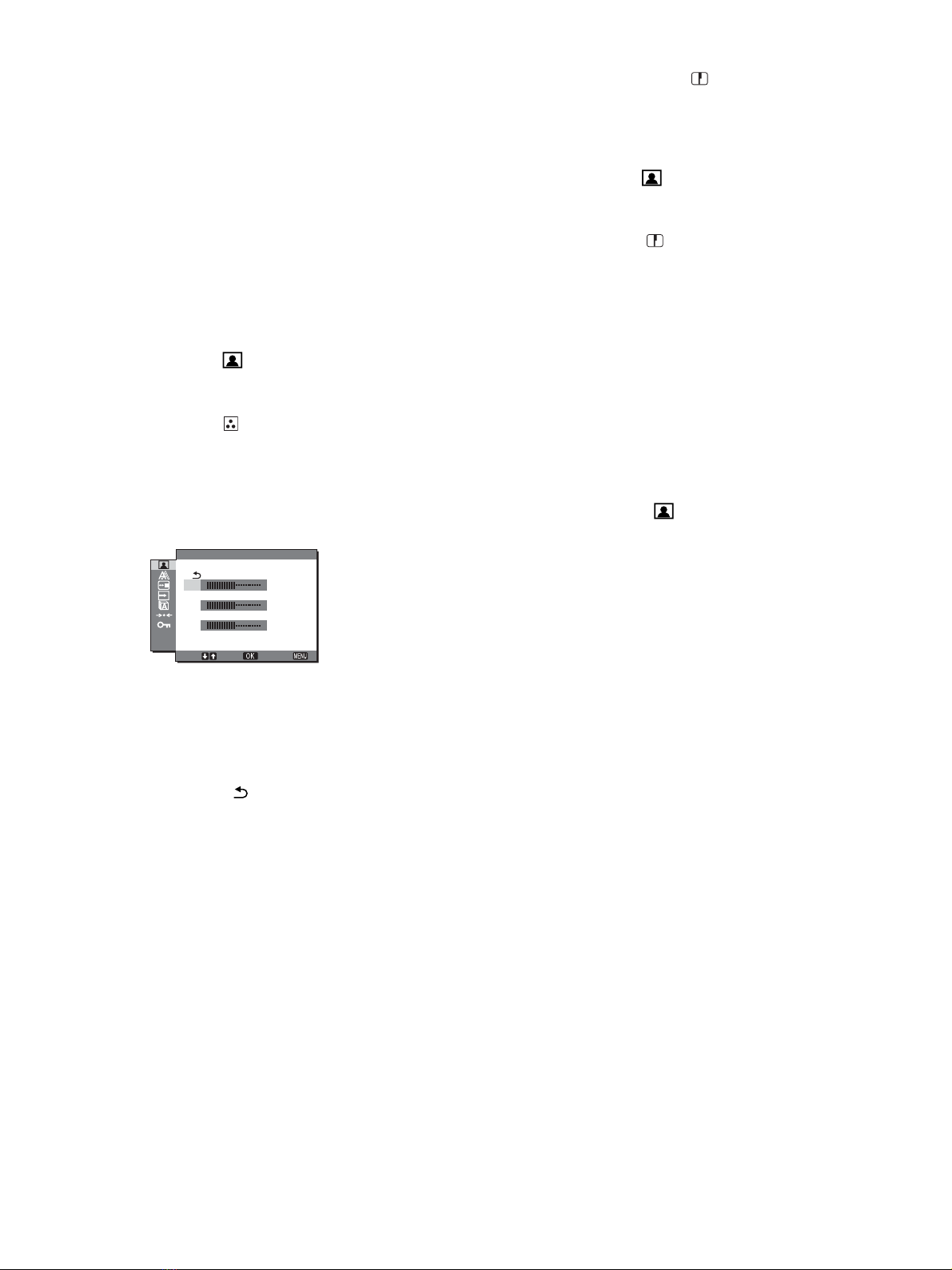

ご注意
•モードメニューで「AUTO」が設定されているとき、「sRGB」
は選択できません。
•コンピュータなどの他の接続機器がsRGBに対応していない
ときは、「sRGB」を選んでもカラー効果はありません。
•「sRGB」に設定しているとき、「コントラスト」、「ブライト
ネス」、「ガンマ」の調整はできません。
色温度をさらに微調整するときは
モード（GAME/MOVIE/PC/AUTO)ごとに設定すること
ができます。
1MENUボタンを押す。
メニュー画面が出ます。
2m/Mボタンを押して （画質）を選び、OKボタンを押
す。
画質メニューが出ます。
3m/Mボタンを押して「色温度」を選び、OKボタンを押
す。
色温度画面が出ます。
4m/Mボタンを押して、「調整」を選び、OKボタンを押
す。
色温度の詳細設定画面が出ます。
5m/Mボタンで「R」（Red：赤）または「B」（Blue：青）を選
んでOKボタンを押し、m/Mボタンで調整した後、OK
ボタンを押す。
「G」（Green：緑）が基準となって、RやBを増減して
色温度を変えるため、Gは固定されています。
6m/Mボタンを押して、 を選び、OKボタンを押す。
新しい調整値が「ユーザー」として設定され、「ユー
ザー」を選ぶたびに同じ調整値が選ばれます。
色温度メニューに戻ります。
■シャープネスを調整する
エッジ強調など、鮮鋭度の調整をします。
1MENUボタンを押す。
メニュー画面が出ます。
2m/Mボタンを押して （画質）を選び、OKボタンを押
す。
画質メニューが出ます。
3m/Mボタンを押して「シャープネス」を選び、OKボ
タンを押す。
シャープネス画面が出ます。
4m/Mボタンを押して、シャープネスを調整し、OKボタ
ンを押す。
■モードリセットメニュー（それぞれのモード
設定をリセットする）
0
調整した設定を、お買い上げ時の設定に戻します。
1MENUボタンを押す。
メニュー画面が出ます。
2 m/Mボタンを押して、
（画質）を選び、OKボタンを
押す。
画質メニューが出ます。
3m/Mボタンを押して「0モードリセット」を選び、OK
ボタンを押す。
モードリセット画面が出ます。
4m/Mボタンを押して、希望の設定を選び、OKボタンを
押す。
•OK：画質メニュー内で設定したそれぞれのモードの
調整値をお買い上げ時の設定に戻します。
•キャンセル：リセットが実行されないまま、画質調整
画面に戻ります。
R
G
B
色温度 ユーザー調整
1280 1024 60Hzx/
128
128
128
終了選択 決定

14

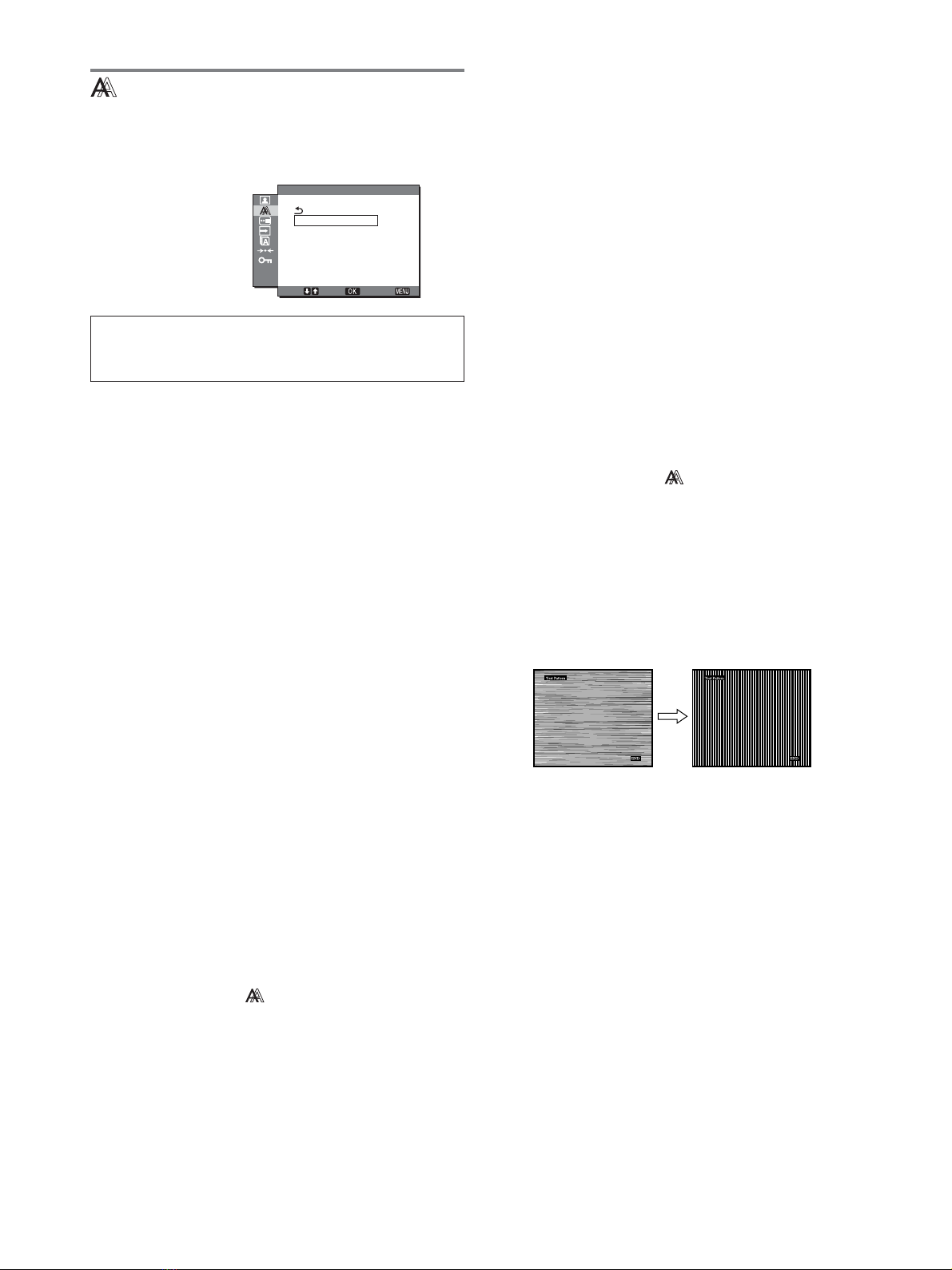

画調整メニュー（アナログ
RGB信号のみ）
画調整メニューでは、以下の項目が設定できます。
•オート
•フェーズ
•ピッチ
•水平位置
•垂直位置
ご注意
INPUT1用DVI-D入力端子のデジタルRGB信号は、調整不要で
す。
■自動画質調整機能
本機は、信号を受信したときに、自動的に画像の位置と鮮
明さ（フェーズ/ピッチ）を調整して、最適な画像を表示し
ます（18ページ）。
ご注意
自動画質調整機能が働いている間は、1（電源）スイッチ以外は操作
できません。
自動画質調整機能で完全に調整されていないと感じたとき
は
現在入力中の信号に合わせて再度自動で調整し直せます
（下記の「オート」）。
微調整したいときは
手動で、鮮明さ（フェーズ/ピッチ）や位置（水平位置/垂直
位置）を調整し直せます。
「オート」や「フェーズ/ピッチ」、「水平位置/垂直位置」で設
定した調整値は記憶されて、同じ信号が入力されると、記
憶した調整値になります。
■現在入力中の信号に合わせて自動で調整し
直す（オート）
1MENUボタンを押す。
メニュー画面が出ます。
2m/Mボタンを押して （画調整）を選び、OKボタンを
押す。
画調整メニューが出ます。
3m/Mボタンを押して「オート」を選び、OKボタンを押
す。
フェーズ、ピッチ、水平位置、垂直位置の設定を、現在
入力されている信号に最適な調整値にして、その調整値
を記憶します。
■手動で鮮明さを調整し直す（フェーズ/ピッ
チ）
文字や画像が鮮明でないときに調整します。HD15入力端
子（アナログRGB）につないでいるときに調整できます。
1解像度をコンピュータ側で1280×1024に設定する。
2CD-ROMを入れる。
3CD-ROMを起動して、地域とモデルを選んで、テスト
パターンを表示する。
Windowsの場合
[Utility]t[Windows]/[Win Utility.exe]の順にマウス
でクリックする。
Macintoshの場合
[Utility]t[Mac]/[Mac Utility]の順にマウスでクリッ
クする。
4MENUボタンを押す。
メニュー画面が出ます。
5m/Mボタンを押して （画調整）を選び、OKボタンを
押す。
画調整メニューが出ます。
6m/Mボタンを押して、「フェーズ」を選び、OKボタンを
押す。
フェーズ調整画面が出ます。
7m/Mボタンで、横縞が最少になるように調整する。
テストパターンの横縞が最少になるように調整します。
8OK
ボタンを押す。
メニュー画面に戻ります。
画面全体にまだ縦縞が見られるときは、続いてピッチ調
整を行います。
9m/Mボタンを押して、「ピッチ」を選び、OKボタンを押
す。
ピッチ調整画面が出ます。
1280 1024 60Hzx/
終了
選択 決定
オート
フェーズ
ピッチ
水平位置
垂直位置
画調整

15
10 m/Mボタンで、縦縞がなくなるように調整する。
テストパターンの大きな縦縞がなくなるように調整しま
す。
11 画面上の[END]をマウスでクリックして、テストパター
ンを消す。
■手動で画像の位置を調整し直す（水平位置/
垂直位置）
画像が画面のまん中に出ないときに、調整します。
1解像度をコンピュータ側で1280×1024に設定する。
2CD-ROMを入れる。
3CD-ROMを起動して、地域とモデルを選んで、テスト
パターンを表示する。
Windowsの場合
[Utility]t[Windows]/[Win Utility.exe]の順にマウス
でクリックする。
Macintoshの場合
[Utility]t[Mac]/[Mac Utility]の順にマウスでクリッ
クする。
4MENUボタンを押す。
メニュー画面が出ます。
5m/Mボタンを押して （画調整）を選び、OKボタンを
押す。
画調整メニューが出ます。
6m/Mボタンを押して、「水平位置」または「垂直位置」を選
び、OKボタンを押す。
水平位置画面または垂直位置画面が出ます。
7m/Mボタンを押して、テストパターンの外周の枠が全
部、画面に入るように調整する。
8画面上の[END]をマウスでクリックして、テストパター
ンを消す。
メニュー位置メニュー
メニュー画面に隠れた部分を見るときなどに、メニューの
表示位置を変えられます。
1MENUボタンを押す。
メニュー画面が出ます。
2m/Mボタンを押して、
（メニュー位置）を選び、OK
ボタンを押す。
メニュー位置画面が表示されます。
3m/Mボタンを押して、希望の設定を選び、OKボタンを
押す。
9か所があらかじめ設定されています。
自動入力センサーメニュー
自動入力センサーをオンに設定すると、入力端子への入力
信号があるかを自動的に検知し、省電力状態になる前に、
入力を自動的に切り換えることができます。
1MENUボタンを押す。
メニュー画面が出ます。
2m/Mボタンを押して、
（自動入力センサー）を選び、
OKボタンを押す。
自動入力センサー画面が出ます。
3m/Mボタンを押して、希望の設定を選び、OKボタンを
押す。
•オン：選んでいる入力端子への入力信号がないとき
や、本体のINPUT （入力切換）ボタンで入力信号
がない入力端子を選んだときは、画面に表示メッ
セージ（18ページ）が出て、他の入力端子への入
力信号があるかを自動的に確認し、入力を自動的
に切り換えます。
•オフ：入力は自動的に切り換わりません。INPUT
（入
力切換）ボタンを押して、入力を切り換えてくだ
さい。
1280 1024 60Hzx/
終了選択 決定
メニュー位置
1280 1024 60Hzx/
終了選択 決定
オン
オフ
自動入力センサー

16
言語選択メニュー
1MENUボタンを押す。
メニュー画面が出ます。
2m/Mボタンを押して、
（言語メニュー）を選び、OK
ボタンを押す。
言語メニュー画面が出ます。
3m/Mボタンを押して、言語を選び、OKボタンを押す。
•ENGLISH：英語
•FRANÇAIS：フランス語
•DEUTSCH：ドイツ語
•ESPAÑOL：スペイン語
•ITALIANO：イタリア語
•NEDERLANDS：オランダ語
•SVENSKA：スウェーデン語
•：ロシア語
•日本語
•中文：中国語
0リセットメニュー（お買い上
げ時の設定に戻す）
1MENUボタンを押す。
メニュー画面が出ます。
2m/Mボタンを押して、0
（リセット）を選び、OKボタ
ンを押す。
リセット画面が出ます。
3m/Mボタンを押して、希望の設定を選び、OKボタンを
押す。
•OK：すべての調整値をお買い上げ時の設定に戻しま
す。ただし、 （言語選択メニュー）の設定はリ
セットされません。
•キャンセル：リセットが実行されないまま、メニュー
画面に戻ります。
1280 1024 60Hzx/
終了
選択 決定
LANGUAGE
ENGL I SH
FRANÇA I S
DEUTSCH
ESPAÑOL
I TAL I ANO
1280 1024 60Hzx/
終了
選択 決定
リセット
OK
キャンセル
終了選択 決定
オン
オフ
メニューロック
1280 1024 60Hzx/
メニューロック
本機の調整や設定を変えられないように、ボタン操作を
ロックできます。
1MENUボタンを押す。
メニュー画面が出ます。
2m/Mボタンを押して、 （メニューロック）を選び、
OKボタンを押す。
メニューロック画面が出ます。
3m/Mボタンを押して、「オン」または「オフ」を選ぶ。
•オン：1（電源）スイッチとINPUTボタン以外は、
「」マークが出て操作できなくなります。
•オフ：「オン」を解除するときに選びます。「オン」の
ときにMENUボタンを押すと、 （メニューロッ
ク）が自動的に選択されます。

17

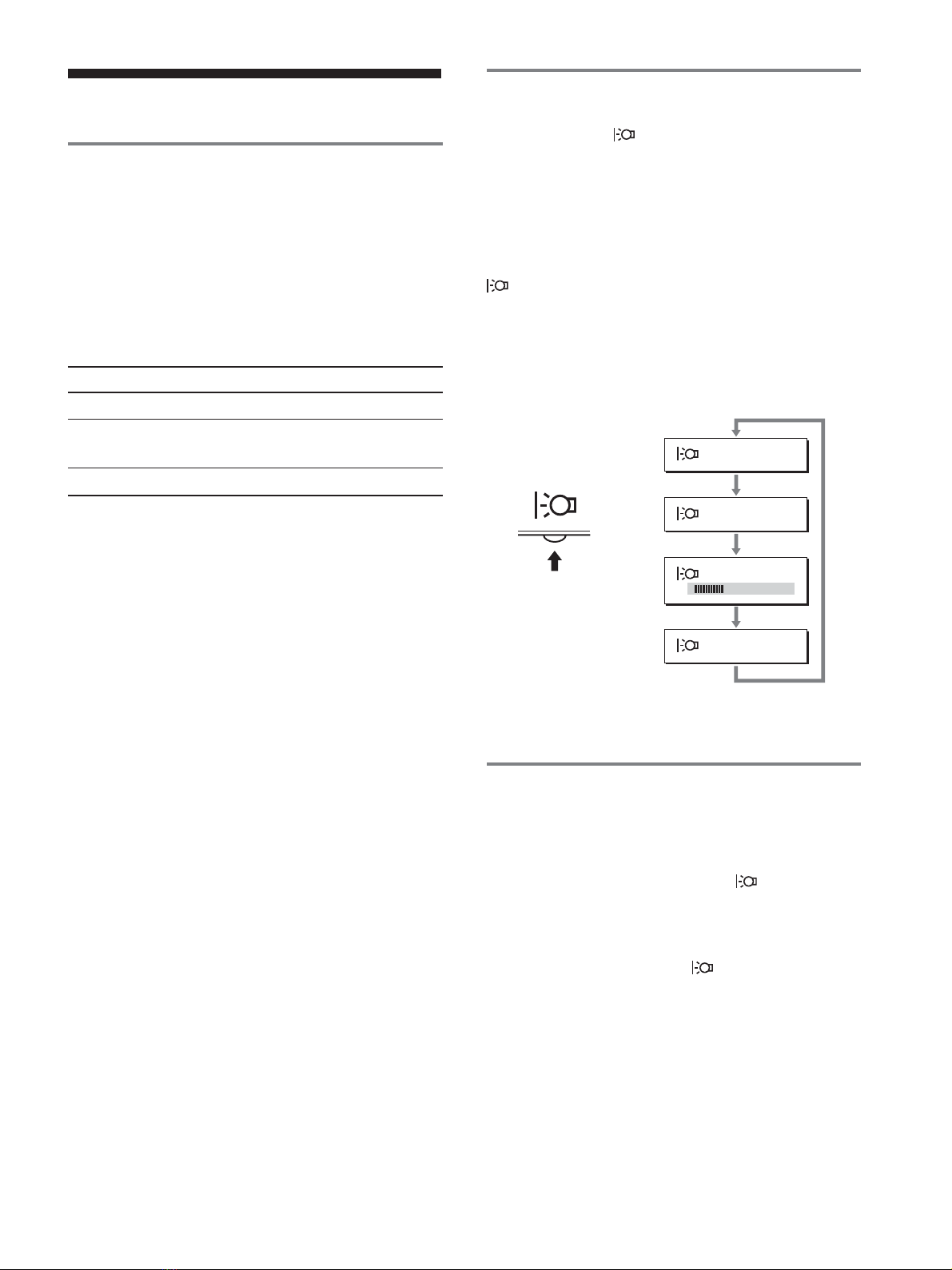

省電力機能（パワーセーブ機能）
本機は、VESA、
NUTEKおよびENERGY STARのパワー
セービングガイドラインに対応しています。アナログ入力
では
DPMS
（
Display Power Management Standard
） 、
デジタル入力ではDMPM （DVI Digital Monitor Power
Management）に対応しているコンピュータやグラフィッ
クボードにつなぐと、操作をしていないときは自動的に次
のような省電力状態になります。
本機の状態
通常動作時
アクティブオフ*
（ディープスリープ） **
1（電源）：切
機能解説
*コンピュータが省電力状態になると、信号が入力されなくなる
ため、アクティブオフ状態になる前に「NO INPUT SIGNAL」
と表示が出ます。約5秒後、本機も省電力状態になります。
** 「ディープスリープ」は、EPA （Environmental Protection
Agency）の定めた待機時の消費電力抑制状態です。
1（電源）ランプ
緑点灯
オレンジ点灯
消灯
消費電力
45 W
（最大）
1.0 W
（最大）
1.0 W
（最大）
自動輝度調整機能
（ブライトセンサー）
本機には、周囲の明るさに応じて画面の明るさを自動調整
する機能があります。本機前面下側の ボタン、または
MENUの画質メニューで、モードを「AUTO」にすること
により、画面の明るさを自動的に最適な状態に調整しま
す。お買い上げ時の状態では、画面の明るさは「MOVIE」
に設定されています。さらに、 ボタンから、モードを
「AUTO」に設定したときに表示される調節バーをm/Mボタ
ンで変更することにより、お好みに応じた自動調整のレベ
ル（明るめ、暗めなど）を調整可能範囲内において設定する
ことができます。
モード（画質）の切り換えを行う
本機前面下側にある ボタンをくり返し押すと、モードが
MOVIE→PC→AUTO→GAMEの順番に設定できます。
「AUTO」を選ぶと、周囲の明るさに合わせて画面の明るさ
を自動的に調整します（自動輝度調整機能）。
詳しくは、「自動輝度調整機能（ブライトセンサー）」をご覧
ください。
ボタンをくり返し押す。
お買い上げ時の状態では、モードは「MOVIE」に設定され
ています。1回押すと、「MOVIE」
(お買い上げ時の状態)が
表示され、もう１回押すと、「PC」が表示されます。
押すたびに次のように切り換わります。
各設定が表示されて、モードが変わります。表示は約5秒
後に消えます。
50
:
:
:
MOVIE
AUTO
PC
:GAME
,

18
故障かな？と思ったら
お買い上げ店などにご相談いただく前に、次の事項をご確
認ください。
表示メッセージについて
入力信号が正しくないときは、画面に次のような表示メッ
セージが出ます。この場合は、次ページの「本機の症状と
対処のしかた」に従ってください。
OUT OF RANGE と表示されている場合
入力信号の周波数が、本機の仕様に合っていません。以下
を確認してください。
xxx.x kHz / xxx Hz と表示されている場合
水平または垂直周波数が、本機の仕様に合っていま
せん。
数字の部分に現在入力されている信号の水平/垂直周波
数が表示されます。
RESOLUTION > 1280
×
1024と表示されている場合
解像度が、本機の仕様（1280 ×1024）に合っていま
せん。
NO INPUT SIGNAL と表示されている場合
ビデオ入力端子からの入力信号がありません。
GO TO POWER SAVE
このメッセージが表示されてから約5秒後に省電力状態
に入ります。
OUT OF RANGE
INPUT1:DVI–D
xxx.xkHz/ xxxHz
INFORMATION
INFORMATION
NO I NPUT S I GNA L
GO TO POWER S AVE
INPUT1:DVI–D
自動画質調整機能
（アナログRGB信号のみ）
本機は、信号を受信したときに、自動的に画像の位
置と鮮明さ（フェーズ/ピッチ）を調整して、最適な画
像を表示します。
お買い上げ時に設定されている表示モード
本機には、入力信号に合わせて最適な画質で表示できるよ
うに、代表的な表示モードがお買い上げ時に設定されてい
ます。信号が表示モードと同じであれば、自動的にあらか
じめ設定された最適な調整値で表示されます。
表示モード以外の信号のときは
下記の周波数の間であれば、信号をはじめて受信したとき
に自動画質調整機能が働いて、きれいな画像を表示しま
す。
水平周波数： 28〜80 kHz
垂直周波数： 48〜75 Hz
信号をはじめて受信したときには、画面表示までに通常よ
り時間がかかることがありますが、この調整値は自動的に
本機に記憶され、次からは表示モードの信号と同様に動作
するようになります。
手動でフェーズやピッチ、画像の位置を調整したと
きは
入力信号によって自動調整機能だけでは完全に調整できな
いときは、手動で調整できます（14ページ）。手動で調整す
ると、すべての表示モードにおいて、手動で調整した調整
値がユーザーモードとして記憶され、同じ信号が入力され
るたびに、その調整値が選ばれるようになります。
ご注意
自動画質調整機能が働いている間は、1（電源）スイッチ以外は操作
できません。

19
CABLE DISCONNECTED と表示されている場合
ビデオ信号ケーブルがはずれています。
CABLE D I SCONNECTED
INFORMATION
INPUT1:DVI–D

20
本機の症状と対処のしかた
コンピュータなど本機に接続している機器が原因の場合は、接続機器の取扱説明書をご覧ください。
こんなときは 原因と対処のしかた
画像が出ない。
1（電源）ランプが点灯して
いない。または、1（電源）
スイッチを押しても1（電
源）ランプが点灯しない。
「CABLE
DISCONNECTED」とい
う警告表示が出ている。
「NO INPUT SIGNAL」と
いう警告表示が出ている。
または、1（電源）ランプが
オレンジ色に点灯してい
る。
「OUT OF RANGE」とい
う警告表示が出ている。
Windowsを使用していて
ディスプレイをつなぎ換え
たとき
Macintoshとつないでい
る。
•電源コードをつなぎ直す。
•ビデオ信号ケーブルを正しくつなぐ（7ページ）。
•ビデオ信号ケーブルのピンが曲がっている。まっすぐに直すか、別のケーブルを使う。
•付属品ではないビデオ信号ケーブルを使っている。付属品ではないビデオ信号ケーブルを使っている
と、省電力状態になる前に「CABLE DISCONNECTED」と表示が出ることがあります。故障ではあり
ません。
•ビデオ信号ケーブルを正しくつなぐ（7ページ）。
•ビデオ信号ケーブルのピンが曲がっている。まっすぐに直すか、別のケーブルを使う。
■本機以外（コンピュータなど）が原因の場合
•コンピュータが省電力状態になっている。キーボードのキーのどれかを押してみるか、マウスを動かし
てみる。
•コンピュータのグラフィックボードが正しくバススロットに差し込まれているか確認する。
•コンピュータの電源を入れる。
•コンピュータを再起動する。
■本機以外（コンピュータなど）が原因の場合
•入力信号の周波数が、本機の仕様に合っていない。本機をつなぐ前につないでいたディスプレイがある
ときは、そのディスプレイにつなぎ換えて、画像が出るか確認する。画像が出たら、コンピュータで以
下の範囲に設定する。
水平周波数：28〜80 kHz （アナログRGB）、28〜64 kHz （デジタルRGB）
垂直周波数：48〜75 Hz （アナログRGB）、60 Hz （デジタルRGB）
解像度：1280 x1024 以下
•
本機をつなぐ前につないでいたディスプレイがあるときは、そのディスプレイにつなぎ換えて、画像が
出るか確認する。画像が出たら、
Windows
のデバイス選択画面で製造元に
SONY
を選び、本機の型名
（
SDM-HS75P
）を選ぶ。本機の型名が表示されないときは、「プラグ アンド プレイ」を選ぶ。
•市販のMacintoshアダプタを使っているときは、Macintoshアダプタとビデオ信号ケーブルを正しく
つなぐ（8ページ）。
