Sony VPL-FHZ91L Service manual

簡易説明書 _______________
Quick Reference Manual ___
Guide de référence rapide _
Manual de referencia rápida _
Kurzreferenz______________
Guida rapida all’uso _______
Краткое справочное руководство _
D:\Works\5016719031\5016719031VPLFHZ131LSYQ\01COV-VPLFHZ120SYQ\01JP01COV.fm masterpage: Cover
VPL-FHZ131L/FHZ101L/FHZ91L
5-016-719-03(1)
Data Projector
5-016-719-03(1)
© 2020 Sony Corporation
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この簡易説明書と付属の CD-ROM に入っている取扱説明書をよくお読みのうえ、製品を安全にお使いくださ
い。お読みになったあとは、いつでも見られるところに必ず保管してください。
VPL-FHZ131L/FHZ101L/FHZ91L
masterpage:Back CoverH:\LonghornMC\200213_coverPDF\02_newdata\5016719011_VPL-FHZ131L_ML\01COV-
VPLFHZ120SYQ\030BCO.fm
VPL-FHZ131L/FHZ101L/FHZ91L
5-016-719-01(1)
Printed in China

このマニュアルについて
JP 2
本書は、本機で映像を映すまでの簡単な説明と、本機を取り扱う際に事故を防ぐための重要な注意事項を記載しています。
「インジケーターの見かた」、「エアーフィルターを掃除する」は必要に応じてご覧ください。
操作方法について詳しくは、付属の CD-ROM に収録されている取扱説明書をご覧ください。
このマニュアルについて
準備する......................................................... 16 ページ

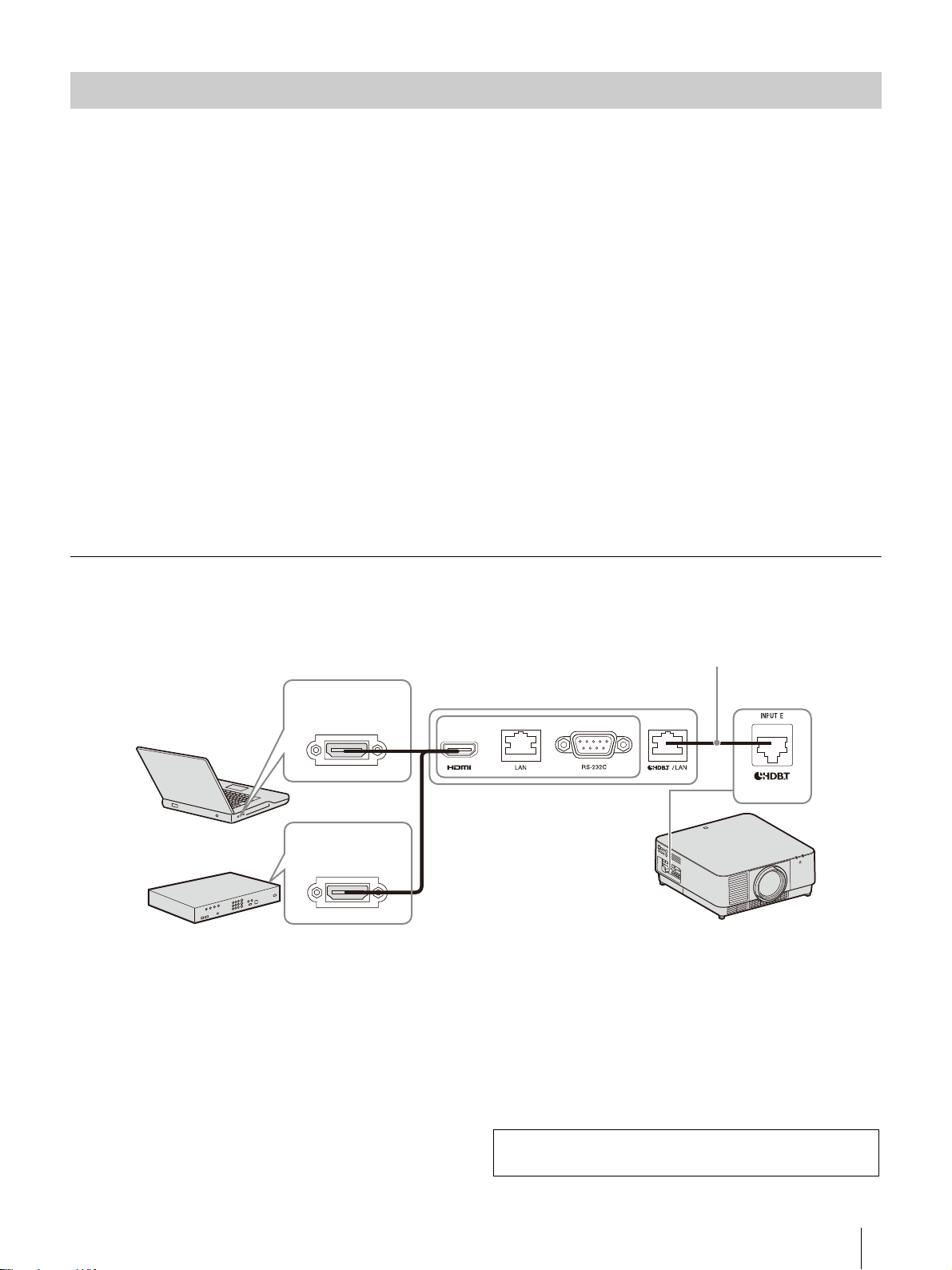

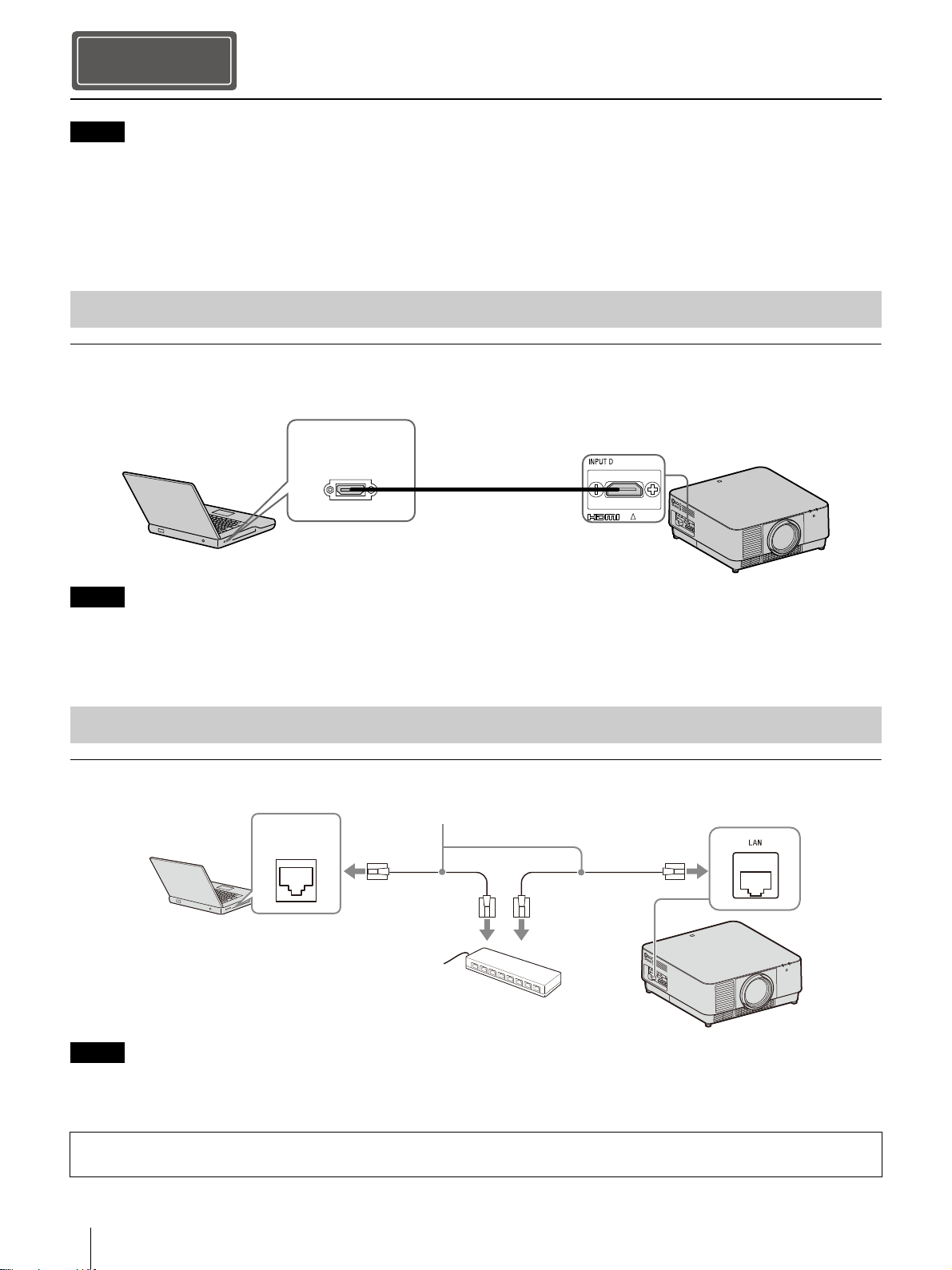

接続する......................................................... 18 ページ
投写する......................................................... 20 ページ
インジケーターの見かた.............................................................22 ページ
エアーフィルターを掃除する .....................................................24 ページ
Step 1
Step 2
Step 3

安全のために 3JP
安全のために
ソニー製品は安全に充分配慮して設計されています。しか
し、電気製品は、まちがった使いかたをすると、火災や感電
などにより死亡や大けがなど人身事故につながることがあ
り、危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
注意事項をよくお読みください。
定期点検をする
5 年に 1 度は、内部の点検（有料）を、ソニーの修理窓口に
ご相談ください。
故障したら使用を中止する
すぐに、ソニーの修理窓口にご連絡ください。
万一、異常が起きたら
1電源を切る。
2電源コードや接続コードを抜く。
3ソニーの修理窓口に連絡する。
･ 煙が出たら
･ 異常な音、においがしたら
･ 内部に水、異物が入ったら
･ 製品を落としたりキャビネットを破損したときは

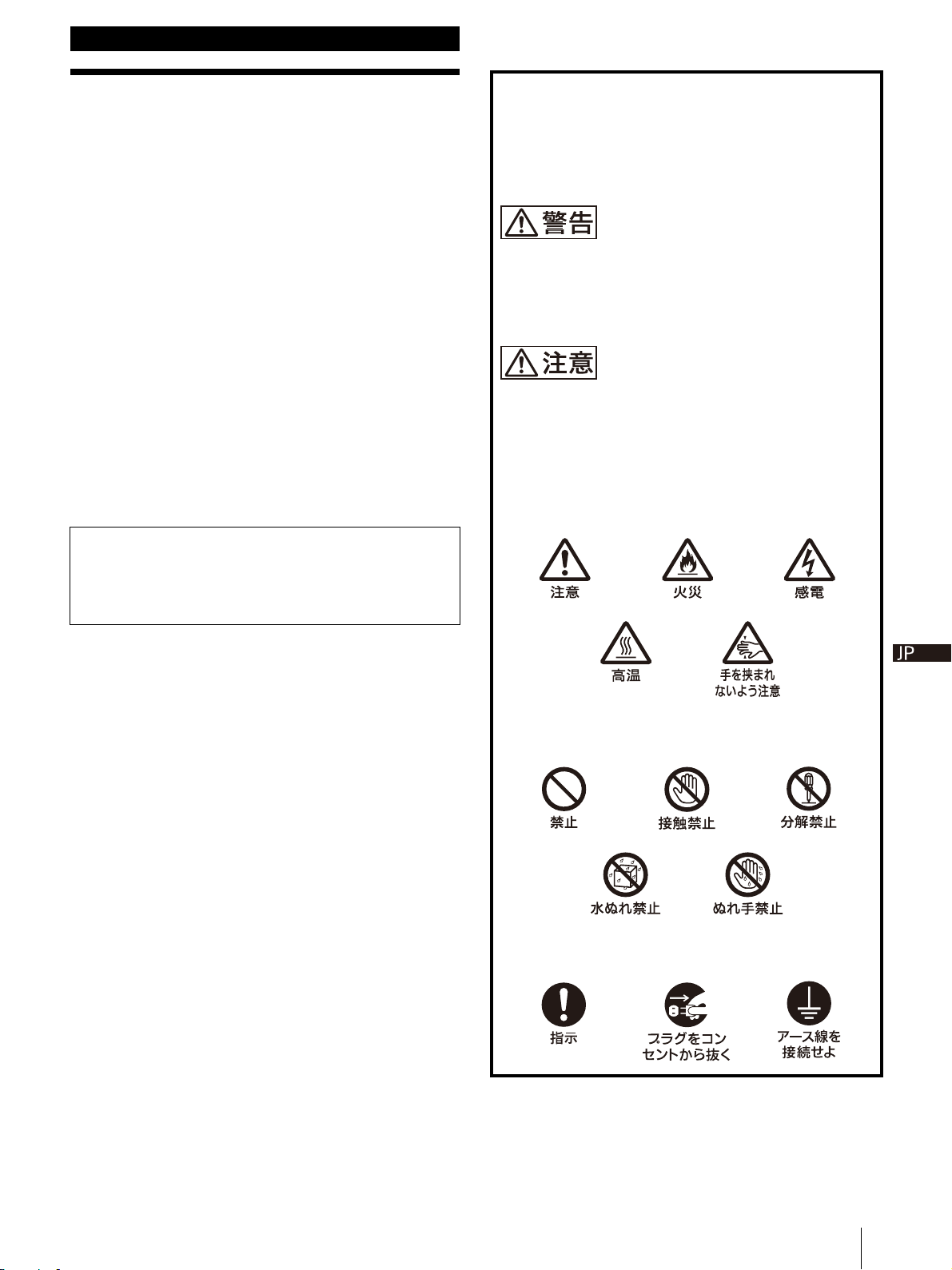

警告表示の意味
この説明書および製品では、次のような表示をして
います。表示の内容をよく理解してから本文をお読
みください。
この表示の注意事項を守らないと、火災や感電など
により死亡や大けがなど人身事故につながることが
あります。
この表示の注意事項を守らないと、感電やその他の
事故によりけがをしたり周辺の物品に損害を与えた
りすることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
日本語

警告
JP 4
電源コードを傷つけない
電源コードを傷つけると、火災や感電の原因
となることがあります。
･ 設置時に、製品と壁やラック（棚）などの
間に、はさみ込んだりしない。
･ 電源コードを加工したり、傷つけたりしな
い。
･ 重いものをのせたり、引っ張ったりしない。
･ 熱器具に近づけたり、加熱したりしない。
･ 電源コードを抜くときは、必ずプラグを
持って抜く。
万一、電源コードが傷んだら、ソニーの相談
窓口に交換をご相談ください。
付属の電源コードを使用する
付属の電源コードを使わないと、感電や故障
の原因となることがあります。
容量の低い電源延長コードを使用しな
い
容量の低い延長コードを使うと、ショートし
たり火災や感電の原因となることがありま
す。
安全アースを接続する
アースの接続は、必ず電源プラグを電源コン
セントへ接続する前に行ってください。アー
スの接続を外す場合は、必ず電源プラグを電
源コンセントから抜いてから行ってくださ
い。
電源コードのプラグおよびコネクター
は突き当たるまで差し込む
まっすぐに突き当たるまで差し込まないと、
火災や感電の原因となります。
お手入れの際は電源を切って電源プラ
グを抜く
電源を接続したままお手入れをすると、感電
の原因となることがあります。
警
告
長時間の外出、旅行のときは、電源プ
ラグを抜く
安全のため、必ず電源プラグをコンセントか
ら抜いてください。
排気口、吸気口をふさがない
排気口、吸気口をふさぐと内部に熱がこも
り、火災や故障の原因となることがありま
す。充分に通気ができるように以下の項目を
お守りください。
･ 周辺の壁や物から離して設置してください
（13 ページ）。
･ 吸排気口をふさぐような覆いやカバーをし
ない。
･ 出荷時に包装されているシート、柔らかい
布地、書類、毛足の長いじゅうたん、小さ
い紙などの上に設置しない。吸い上げられ
て、吸気口がふさがれます。
熱感知器や煙感知器のそばに設置しな
い
熱感知器や煙感知器のそばに設置すると、排
気の熱などにより、感知器が誤動作するな
ど、思わぬ事故の原因となることがありま
す。
レンズ交換は天吊り状態で行わない
天吊り状態でレンズ交換を行なうとレンズの
落下によりけがや事故の原因となります

警告 5JP
レンズ交換の際は、電源を切って電源
プラグを抜く
レンズ交換時にあやまって強い光が目に入る
と目を傷める恐れがあります。レンズ交換
は、電源を切り、電源プラグを抜いてから
行ってください。
指定された部品を使用する
指定以外の部品を使用すると、火災や感電お
よび故障や事故の原因となります。電池、
フィルターは指定されたものを使用してくだ
さい。
内部を開けない
内部には電圧の高い部分があり、キャビネッ
トや裏ぶたを開けたり改造したりすると、火
災や感電の原因となることがあります。内部
の調整や設定、点検、修理はソニーの修理窓
口にご相談ください。
内部に水や異物を入れない
水や異物が入ると火災や感電の原因となるこ
とがあります。
万一、水や異物が入ったときは、すぐに電源
を切り、電源コードや接続ケーブルを抜い
て、ソニーの修理窓口にご連絡ください。
レンズをのぞかない
投写中にプロジェクターのレンズをのぞくと
光が目に入り、悪影響を与えることがありま
す。
電源コードのアース端子から外した絶
縁キャップなどの小さな部品は、幼児
が飲み込む恐れがあるので、手の届か
ないところに保管する
万一誤って飲みこんだときは、窒息する恐れ
がありますのでただちに医師にご相談くださ
い。
プロジェクターにぶら下がらない
落下してけがの原因となります。
熱器具の近くや直射日光が当たる場所
で使用しない
火災や感電の原因となることがあります。
製品の上に物を載せない
製品の上に物を載せると、故障や事故の原因
となります。特に、水が入った物をおくと内
部に水が入り、火災や感電の原因となること
があります。
盗難防止用バーを盗難防止の目的以外
に使用しない
運搬、設置目的で使用すると、落下する危険
があり事故の原因となります。

注意
JP 6
不安定な場所に置かない
ぐらついた台の上、あるいは傾いたところに
設置すると、倒れたり落ちたりしてけがの原
因となることがあります。また、設置・取り
付け場所の強度を充分にお確かめください。
水のある場所に置かない
水が入ったり、濡れたり、風呂場などで使う
と、火災や感電の原因となります。雨天や降
雪中の窓際でのご使用や、海岸、水辺でのご
使用は特にご注意ください。
湿気やほこり、油煙、湯気の多い場所
や虫の入りやすい場所、直射日光が当
たる場所、熱器具の近くに置かない
火災や感電の原因となることがあります。
スプレー缶などの発火物や燃えやすい
ものを排気口やレンズの前に置かない
火災の原因となることがあります。
本機を立てておかない
保管や、一時的に立てておくと倒れて思わぬ
事故の原因になり危険です。
電源コード、接続ケーブルに足を引っ
掛けない
電源コードや接続ケーブルに足を引っ掛ける
と、プロジェクターが倒れたり落ちたりして
けがの原因となることがあります。
設置の際、本機と設置部分での指挟み
こみに注意する
設置する際、本機と設置部分で指を挟まない
ように慎重に取り扱ってください。
ぬれた手で電源プラグにさわらない
ぬれた手で電源プラグの抜き差しをすると、
感電の原因となることがあります。
注
意
落雷の恐れがあるときは、電源プラグ
に触れない
感電の原因となります。
運搬・移動は慎重に行う
･ 床置きのプロジェクターを移動させるとき、
本体と設置面との間に指を挟まないように
ご注意ください。
･ キャビネットのカバーを開けたまま、電源
を切らずに移動させないでください。感電
の原因となることがあります。
運搬するときは必ず左右側面を 2人
で持つ
運搬するときは、必ず左右側面のくぼみを 2
人で持ってください。他の部分を持つとプロ
ジェクターが壊れたり、落してけがをするこ
とがあります。
床置きのプロジェクターを移動させるとき、
本体と設置面との間に指を挟まないようご注
意ください。
本機を運搬するときは落下に注意する
本機を持ち運ぶときは落下にご注意くださ
い。落下するとプロジェクターが壊れたり、
ケガの原因となります。
天吊り状態でエアーフィルターを取り
外す際は、周りに人がいない事を確認
してから取り外す
天吊りのままエアーフィルターを取り外す際
は落下に注意しないと思わぬ事故の原因とな
ります。
定期的にフィルターに汚れが無いこと
を確認する
万が一汚れているときにはクリーニングす
る、または交換してください。
放置すると火災の原因になることがありま
す。
排気口付近に手や物を近づけない
排気口付近に手を近づけたり、変形しやすい
ものを置くとやけどや変形の原因になりま
す。

注意 7JP
投写中にレンズの前で光を遮らない
遮光した物に熱による変形などの影響を与え
ることがあります。
投写を一時的に中断するときには、ピク
チャーミューティング機能をお使いくださ
い。
キャビネットのカバー類はしっかり固
定する
天吊りの場合、カバー類が固定されていない
と落下して、けがの原因となることがありま
す。
レンズシフト調整時に指を挟まない
レンズと本体の間に指を挟まないように注意
してください。けがの原因となることがあり
ます。
脚部調整時に指を挟まない
脚部の調整は慎重に行ってください。脚部に
指を挟み、けがの原因となることがありま
す。
盗難防止用バーを運搬や設置目的で使
用しない
盗難防止用バーを使って持ち上げたり、吊下
げなどの設置に使用したりすると、落下して
けがや故障の原因となることがあります。
障害距離内に立ち入らない
レンズからの光が眩しいため、目を痛める恐
れがあります。
製品本体へ確実にレンズを取り付ける
確実に取り付けないとレンズが外れてけがや
事故の原因となります。
レンズの取り外し以外ではレンズレ
バーを操作しない
レンズが緩み落下によるけがや事故の原因と
なります。
光源まわりの点検について
本機はレーザーを使用しているため、光源ま
わりの点検等の整備を行う場合は、特別な注
意と環境が必要です。必ずソニーの修理窓口
にご相談ください。
梱包用のレンズ保護キャップを付けた
まま投写しない
投写する前に必ず梱包用のレンズ保護キャッ
プをはずしてください。
梱包用のレンズ保護キャップを付けたまま投
写すると、熱によりキャップが溶け出す場合
があります。

注意
JP 8
特約店様へ
天井への取り付けには細心の注意をは
らう
･ 天井への取り付け強度が不充分だと、落下
により死亡や大けがにつながることがあり
ます。必ずソニー製または推奨の取付金具
を使用してください。
･ 取り付けを安全に行うために、本書および
取付金具説明書の注意事項をお読みくださ
い。
･ 取り付けは、取付金具説明書の手順に従い
確実に行ってください。
取り付けが不完全な場合、落下する可能性
があります。
また、取り付け時には手をすべらせてプロ
ジェクターを落下させ、けがをすることの
ないようご注意ください。
調整用工具を内部に入れない
調整中などに、工具を誤って内部に落とすと
火災や感電の原因となることがあります。
万一、落とした場合は、すぐに電源を切り、
電源コードを抜いてください。
低い天井に天吊りしない
頭などをぶつけてけがをすることがありま
す。
天吊りを行う際は必ず天井の強度を確
認する
天井の強度を確認しないまま設置すると落下
による事故の原因となります。
注意
本機の開口部を下側に向け、図のような角度で設置する
場合は、開口部の真下の下図の距離に、70cm×40cm 以
上の金属製の受け皿を設置してください。
また、上から開口部に異物や水滴が入らないように注意
してください。
上投写
50cm 以上
70cm 以内
金属製の受け皿
下投写
50cm 以上
70cm 以内
金属製の受け皿

天吊りする場合の安全上のご注意/電池についての安全上のご注意/その他の安全上のご注意 9JP
天吊りする場合の安全上の
ご注意
電池についての安全上のご
注意
ここでは、本機で使用可能な乾電池についての注意事項を記
載しています。
･ 機器の表示に合わせて 3と#を正しく入れる。
･ 充電しない。
･ 火の中に入れない。ショートさせたり、分解、加熱しない。
･ コイン、キー、ネックレスなどの金属類と一緒に携帯、保管
しない。
･ 水などで濡らさない。風呂場などの湿気の多い場所で使用
しない。
･ 液漏れした電池を使用しない。
･ 電池を使い切ったときや、長時間使用しないときは本体か
ら取り出す。
･ 外装チューブをはがしたり、傷つけない。
･ 指定された種類の電池以外は使用しない。
･ 火のそばや直射日光が当たるところ、炎天下の車中など、高
温の場所で使用、保管、放置しない。
その他の安全上のご注意
警告
設置の際には、容易にアクセスできる固定配線内に専用遮断
装置を設けるか、使用中に、容易に抜き差しできる、機器に
近いコンセントに電源プラグを接続してください。万一、異
常が起きた際には、専用遮断装置を切るか、電源プラグを抜
いてください。
注意
･ 指定以外の電池に交換すると、破裂する危険があります。必
ず指定の電池に交換してください。
･ 使用済みの電池、または製品本体は、国または地域の法令に
従って処理してください。電池、または製品本体を廃棄する
場合は、焼却したり火の中に捨てたりしないでください。ま
た、機械的に粉砕したり、切断したりしないでください。破
裂したり火災が発生することがあります。電池を極度の低
気圧にさらさないでください。爆発や可燃性の液体ガスの
漏れが発生する可能性があります。
･ 直射日光の下や火気の近くなど、高温のところに電池を置
かないでください。発火・破裂・火災の原因となります。電池
を水や海水に浸けたり、濡らしたりしないでください。感電
の原因となります。
注意
安全のために、周辺機器を接続する際は、過大電圧を持つ可
能性があるコネクターを以下のポートに接続しないでくださ
い。
･LAN
警告
アースの接続は、必ず電源プラグを電源コンセントへ接続す
る前に行ってください。
アースの接続を外す場合は、必ず電源プラグを電源コンセン
トから抜いてから行ってください。
天井への取り付け、移動は絶対に自分
でやらない
天井への取り付けは必ずお買い上げ店もしく
は専門の設置業者へご相談ください。
落下防止をする
天吊りする場合、必ずワイヤーなどを用いて
落下防止策を施してください。その施工は、
必ずお買い上げ店もしくは専門の設置業者へ
ご相談ください。
落下防止ワイヤーは、前後の天吊り金具取り
付け用ネジ穴の間に通してください。
( 本機には落下防止ワイヤーは付属していま
せん。)
天吊り金具取り付け用ネジ穴
下から見た図
天吊り金具取り付け用ネジ穴
落下防止
ワイヤー

レーザーおよび光強度についての安全上のご注意
JP 10
注意
日本国内で使用する電源コードセットは、電気用品安全法で
定める基準を満足した承認品が要求されます。
本機に付属、または推奨の電源コードセットをご使用くださ
い。本機に電源コードセットが付属されている場合、その電
源コードセットは、他の機器には使用しないでください。
本機は「高調波電流規格 JISC61000-3-2適合品」です。
この機器は、電気通信回線設備に直接接続することができま
せん。この機器をインターネットに接続する場合は、必ず電
気通信事業法の認定を受けたルーター等を経由してくださ
い。
レーザーおよび光強度につ
いての安全上のご注意
明るい光源と同じように、ビームをのぞき込まないこと。
RG2IEC62471-5:2015
警告！
･ 目へのビームの直接被ばくを禁止する。
･ 操作者は障害距離内でのビームへの被ばくを管理するか、
または、障害距離内にいる映像を見る者の目の被ばくを防
ぐような高さに製品を設置しなければならない。
警告
レンズをのぞかない。投影中にプロジェクターのレンズをの
ぞくと、強い光が目に悪影響を与えることがあります。
注意
ここに規定した以外の手順による制御および調整は、危険な
レーザー放射の被ばくをもたらします。
注意
本製品に対し光学機器を使用すると、目に対する危険が高ま
ります。
この装置は、クラス A 機器です。この装置を住宅環境
で使用すると電波妨害を引き起こすことがあります。こ
の場合には使用者が適切な対策を講ずるよう要求される
ことがあります。
VCCI-A
JISC6802:2014
クラス 1レーザー製品

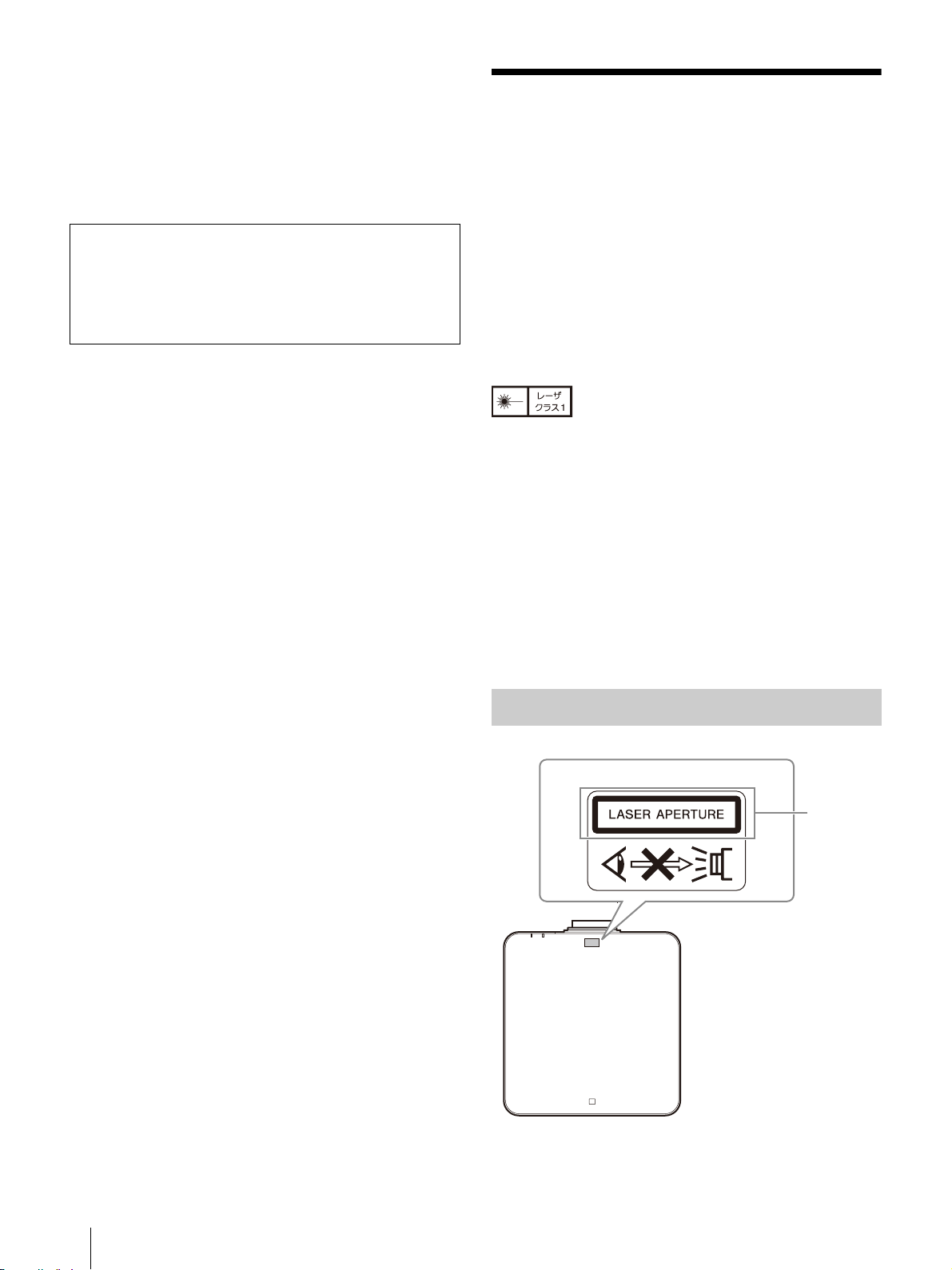

ラベルの位置情報
開口ラベル
米国用
