Sony XC-003 User manual

S®3-759-221-03(1)
© 1994 by Sony Corporation
取扱説明書 5ページ
お買い上げいただき、ありがとうございます。
お使いになる前に、この取扱説明書をお読みください。
お読みになったあとは、後日お役に立つこともありますので、
必ず保存してください。
XC-003
XC-003P
Model:
Operating Instructions Pages 2 and 29
Before operating the unit, please read this manual thoroughly
and retain it for future reference.
3CCD ColorVideo Camera Module
3CCDカラービデオカメラモジュール

2
Owner’s Record
The model and serial numbers are located on the bottom.
Record the model and serial numbers in the spaces provided
below. Refer to these numbers whenever you call upon your Sony
dealer regarding this product.
Model No. Serial No.
WARNING
To prevent fire or shock hazard, do not
expose the unit to rain or moisture.
This symbol is intended to alert the
user to the presence of important
operating and maintenance
(servicing) instructions in the
literature accompanying the
appliance.
For customers in the U.S.A.
This equipment has been tested and found to comply
with the limits for a Class A digital device, pursuant to
Part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful
interference when the equipment is operated in a
commercial environment. This equipment generates,
uses, and can radiate radio frequency energy and, if
not installed and used in accordance with the
instruction manual, may cause harmful interference to
radio communications. Operation of this equipment in
a residential area is likely to cause harmful
interference in which case the user will be required to
correct the interference at his own expense.
You are cautioned that any changes or modifications
not expressly approved in this manual could void your
authority to operate this equipment.
The shielded interface cable recommended in this
manual must be used with this equipment in order to
comply with the limits for a digital device pursuant to
Subpart B of Part 15 of FCC Rules.
For customers in Canada
This apparatus complies with the Class A limits for radio
noise emissions set out in Radio Interference Regulations.

3
AVERTISSEMENT
Afin d’éviter tout risque d’incendie ou d’électrocution, ne
pas exposer cet appareil à la pluie ou à l’humidité.
Pour les utilisateurs au Canada
Cet appareil est conforme aux normes Classe A pour bruits
radioélectriques, spécifiés dans le Règlement sur le
brouillage radioélectrique.
VORSICHT
Um Feuergefahr und die Gefahr eines elektrischen
Schlages zu vermeiden, darf das Gerät weder Regen
noch Feuchtigkeit ausgesetzt werden.
Bescheinigung des Herstellers
Hiermit wird bescheinigt, daß die CCD-Videokamera XC-
003P in Übereinstimmung mit den Bestimmungen der
BMPT-Amtsblatt Vfg 243/1991, Vfg 46/1992 funkentstört
ist.
Der vorschriftsmäßige Betrieb mancher Geräte (z.B.
Meßsender) kann allerdings gewissen Einschränkungen
unterliegen. Beachten Sie deshalb die Hinweise in der
Bedienungsanleitung.
Dem Bundesamt für Zulassungen in der
Telekommunikation wurde das Inverkehrbringen dieses
Gerätes angezeigt und die Berechtigung zur Überprüfung
der Serie auf Einhaltung der Bestimmungen eingeräumt.
Name und Anschrift des Sony Deutschland GmbH
Herstellers/Importeurs: Hugo-Eckener-Str. 20
50829 Köln
Hinweis
Gemäß dem Amtsblätter des BMPT Nrn. 61/1991 und
6/1992 wird der Betreiber darauf aufmerksam gemacht,
daß die von ihm mit diesem Gerät zusammengestellte
Anlage auch den technischen Bestimmungen dieser
Amtsblätter genügen muß.

4

5
目次 特長
特長 ......................................................................................... 5
使用上のご注意 ..................................................................... 6
各部の名称と働き .................................................................. 7
前面・上面・底面 ............................................................. 7
側面 ...................................................................................... 8
後面 ....................................................................................10
設置 ........................................................................................13
使用できるレンズ ............................................................13
カメラの設置 ....................................................................13
レンズの取り付け ............................................................14
接続 ........................................................................................15
使いかた ................................................................................16
手順 ....................................................................................16
ホワイトバランスの調整 ................................................16
メニューの設定 ....................................................................18
例：GAINの変更 .............................................................18
2ページ目のメニューの表示..........................................19
DISPLAY（表示）の切り換え .....................................20
各項目の設定内容 ............................................................20

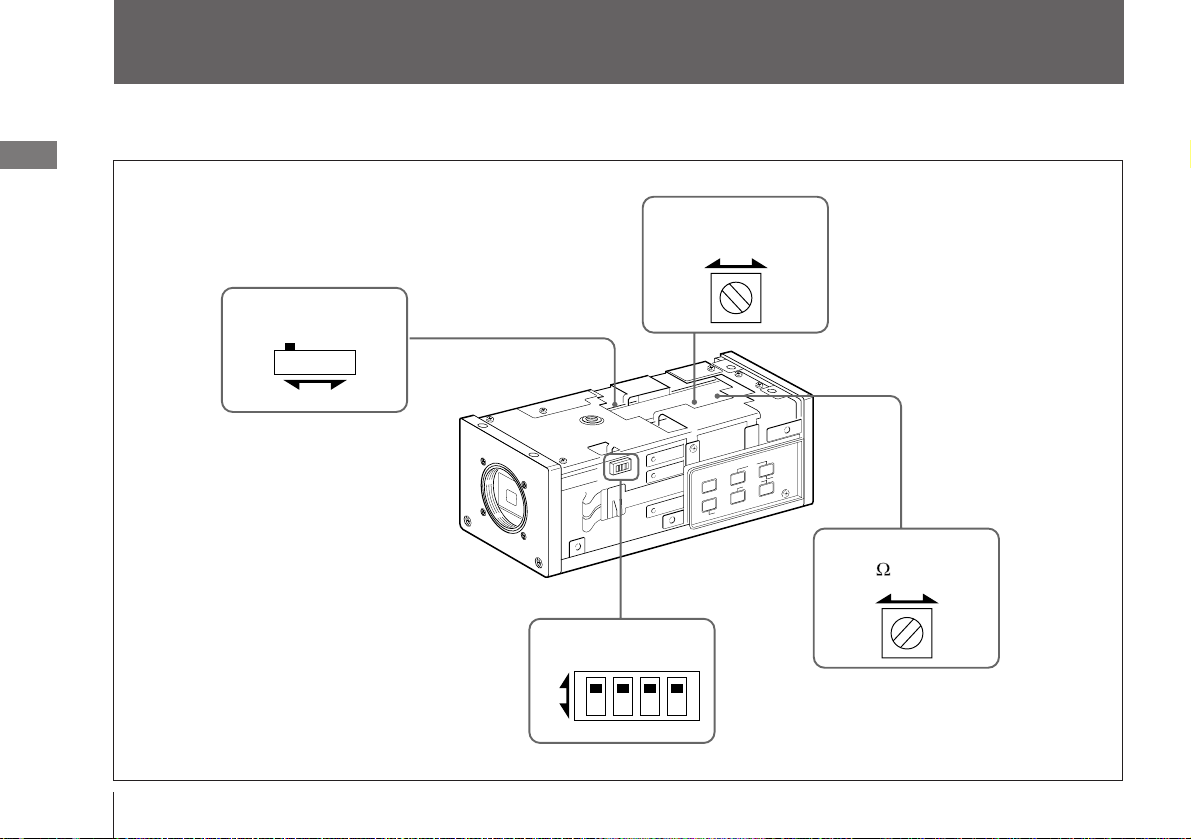

内部スイッチの設定 ............................................................24
CCD特有の現象 ..................................................................26
仕様 ........................................................................................27
本機は、RGB画像処理用として設計されたカラービデオカメ
ラモジュールです（XC-003はNTSCモデル、XC-003Pは
PALモデル）。
高解像度
水平解像度570TV本、感度2000 lx （F5.6）、SN比59dB
（XC-003）、58dB（XC-003P）の性能により、高解像度の
画像が得られます。
Cマウント3CCD方式
Cマウントでプリズム分解光学系を使用した3CCD方式によ
り、様々なシステムに容易に組み込むことができます。

外部トリガーシャッター機能
外部トリガーシャッター（DONPISHA®）機能により、カ
ラーの瞬間画像をRGBで撮影できます。
リスタート／リセット機能
被写体を、希望の一定の位置で的確に取り込んで出力しま
す。状況に応じて電荷の蓄積時間を変え、長時間露光するこ
とも可能です。
メニュー方式の機能設定
モニターでメニューを見ながら各種機能の設定ができます。

6
使用上のご注意
電源電圧
「仕様」に記載してある電源電圧でお使いください。
使用・保管場所
非常に明るい被写体（照明や太陽など）を長時間にわたって
撮影しないでください。
また、次のような場所での使用および保管は避けてくださ
い。
●極端に暑い所や寒い所（使用温度は−5°C〜＋45°C）
●直射日光が長時間あたる場所や暖房器具の近く
●湿気、ほこりの多い所
●雨のあたる所
●激しく振動する所
●強い磁気を発するものの近く
●強力な電波を発するテレビやラジオの送信所の近く
放熱
動作中は布などで包まないでください。内部の温度が上が
り、故障や事故の原因となります。
お手入れ
●レンズやフィルターの表面に付着したごみやほこりは、ブ
ロアーで払ってください。
●キャビネットやパネルの汚れは、乾いたやわらかい布でふ
きとってください。汚れがひどいときは、中性洗剤溶液を
少し含ませた布でふきとった後、からぶきしてください。
●アルコール、ベンジン、シンナーなど揮発性のものは使わ
ないでください。表面の仕上げをいためたり、表示が消え
たりすることがあります。
その他
●燃えやすいもの、金属片、水などを内部に入れないでくだ
さい。故障や事故の原因となります。
●輸送するときは、付属のカートンとクッション、もしくは
同等品で梱包し、強い衝撃を与えないようにしてくださ
い。

7
各部の名称と働き
前面・上面・底面
1レンズマウント部（Cマウント）
Cマウントレンズや光学機器を取り付けます。
2三脚取り付け用ネジ穴
カメラの上面と底面に同じ穴があります。壁面や天井にカメ
ラを設置するときや三脚を使うときに、このネジ穴を使って
固定します。（ネジ1/4インチ、20山）
3カメラ固定用基準穴
レンズマウント面に対して、高い精度で加工されたカメラ固
定用の穴です。このネジ穴（M3、カメラ部深さ4mm）にカ
メラを固定すると、光軸のズレを最小限にとどめることがで
きます。
1レンズマウント部
2三脚取り付け用
ネジ穴
3カメラ固定用
基準穴
（カメラ上部にも同様
に4穴あります。）

8
3 CCD
COLOR VISION CAMERA MODULE
DONPISHA
MENU—FUNCTION—DATA
UP
WHITE
DOWN
DISPLAY
BARS
側面
各部の名称と働き
4MENU（メニュー）ボタン
条件設定用のメニューをモニター画面に表示するとき、押し
ます。もう1度押すとメニューが消えます。
5DISPLAY／BARS（ディスプレイ／バー）ボタン
メニューで「GAIN」「WHT BAL」「SHUTTER」を設
定しているときに押すと、表示形式の切り換え（1項目表示
←→ページ全体表示）ができます。
メニューを表示していないときに押すと、調整用のカラー
バー信号を出力します。
6FUNCTION UPボタン
7DATA UP/WHITE
ボタン
8DATA DOWNボタン
9FUNCTION DOWN
ボタン
5DISPLAY/
BARSボタン
4MENUボタン

9
6FUNCTION UP（ファンクションアップ）ボタン
モニター画面に表示されているメニュー上でカーソルを上方
向に移動させるとき、押します。
7DATA UP／WHITE（データアップ／ホワイトバラン
ス）ボタン
モニター画面に表示されているメニューでデータを設定する
ときに使います。押すと、データの値が大きい方に変化しま
す。
メニューが表示されていないときは、後面のAWB（オート
ホワイトバランス）ボタン0と同じ働きをします。
8DATA DOWN（データダウン）ボタン
モニター画面に表示されているメニューでデータを設定する
ときに使います。押すと、データの値が小さい方に変化しま
す。
9FUNCTION DOWN（ファンクションダウン）ボタン
モニター画面に表示されているメニュー上でカーソルを下方
向に移動させるとき、押します。

10
AWB RGB/SYNC
LENS
DC IN/VBSVIDEO OUT
各部の名称と働き
後面
0AWB（オートホワイトバランス）ボタン
白い被写体を写してこのボタンを押すと、ホワイトバランスが
自動調整され、その値がカメラのメモリーに記憶されます。
!¡RGB／SYNC（RGB信号／同期信号出力）端子（DSUB
9ピン）
RGB信号とその同期信号を出力します。接続には、専用ケー
ブルCCXC-9DB／CCXC-9DD （別売り）をご使用くださ
い。
ピン番号 信号
1 VBS出力（アース）
2 RGB出力（アース）
3R出力
4G出力
5B出力
6 VBS／Y出力
7 SYNC出力（信号）
8 SYNC出力（アース）
9−／C出力
!¡ RGB／SYNC端子
0AWBボタン
54321
9876
!™ DC IN／VBS端子
!¢ LENS端子
!£ VIDEO OUT端子

11
10
11 12
5
4
3
219 8
7
6
!™ DC IN／VBS（電源入力／VBS信号出力）端子（12ピン）
カメラアダプターから電源を供給し、VBS信号を出力しま
す。外部同期をかけた場合は、Y信号を出力します。
HD／VD
ピン番号 カメラ同期信号出力
1アース アース アース
2＋12 V ＋12 V ＋12 V
3映像出力（アース） 映像出力（アース） 映像出力（アース）
4映像出力（信号） 映像出力（信号） 映像出力（信号）
5HD入力（アース） ── HD出力（アース）
6HD入力（信号） ── HD出力a）（信号）
7VD入力（信号） VS入力（信号） VD出力a）（信号）
8―─ ── クロック出力b）（アース）
9── ── クロック出力b）（信号）
10 アース アース アース
11 ＋12 V ＋12 V ＋12 V
12 VD入力（アース） VS入力（アース） VD出力（アース）
a）HD出力、VD出力を得るには、内部スイッチの変更が必要です。
◆ 詳しくは「内部スイッチの設定」（24〜25ページ）をご覧ください。
b）出荷時はクロック出力になっていません。クロック出力を得るには、半田付けが必要です。
◆ 詳しくは、ソニーの営業担当者にお問い合わせください。
VS
外部同期モード

12
2
34
561
各部の名称と働き
!£VIDEO OUT（映像出力）端子（BNC型）
カメラからの映像を、コンポジットビデオ信号として出力し
ます。外部同期をかけた場合は、Y信号を出力します。

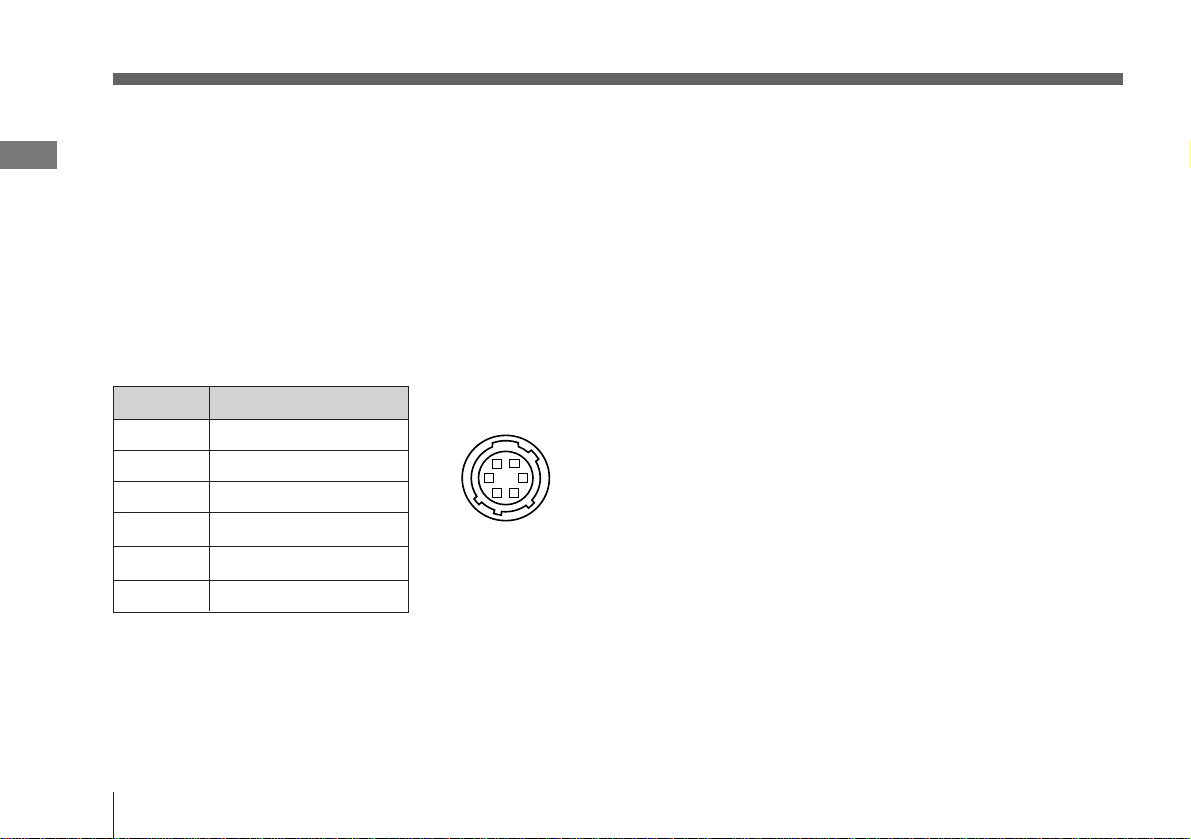

!¢LENS（レンズ）端子（6ピン）
オートアイリスレンズの接続に使用します。
DONPISHA機能、リスタート／リセット機能を使用する場
合は、外部トリガー入力、WEN出力用に使用します。
ピン番号 信号
1a）FLD／DATA
2外部トリガー入力
3アース
4 WEN出力
5映像信号出力
6＋12 V
a）フィールドインデックスパルス出力、または外部からのメニューコント
ロール用の端子です。

13
設置
使用できるレンズ
Cマウントレンズで、レンズマウント面からの飛び出し量が
4.3mm以下のものが使用できます。
カメラの設置
壁面や天井などに取り付ける場合
カメラ上面のネジ穴に合うネジ（1/4インチ20山、下図参照）
で、カメラの取り付け金具やつり金具に取り付けます。
三脚に取り付ける場合
カメラ底面のネジ穴をご使用ください。
設置用のネジの規格
1/4インチ20山
ISO規格 n ＝4.5mm±0.2mm
ASA規格 n ＝0.197インチ
4.3mm以下
レンズマウント面

14
設置
レンズの取り付け
1レンズマウントキャップを回して
外す。
2レンズを回して取り付ける。
3オートアイリスレンズを使用する
場合は、レンズコードをLENS端
子に接続する。
（マニュアルアイリスレンズを使
用する場合、手順3は不要です。）
3
CCD
COLOR VISION CAMERA MODULE
DONPISHA
MENU—FUNCTION—DATA
UP
WHITE
DOWN
DISPLAY
BARS
23LENS端子へ
1
レンズコード

15
DC 12V
AC
D-sub
D-sub D-sub
VIDEO
DC 12V
VIDEO
HD/VD, VS
AC
FLD OUT
( DATA IN)
EXT TRIG
WEN OUT
12V (UNREG)

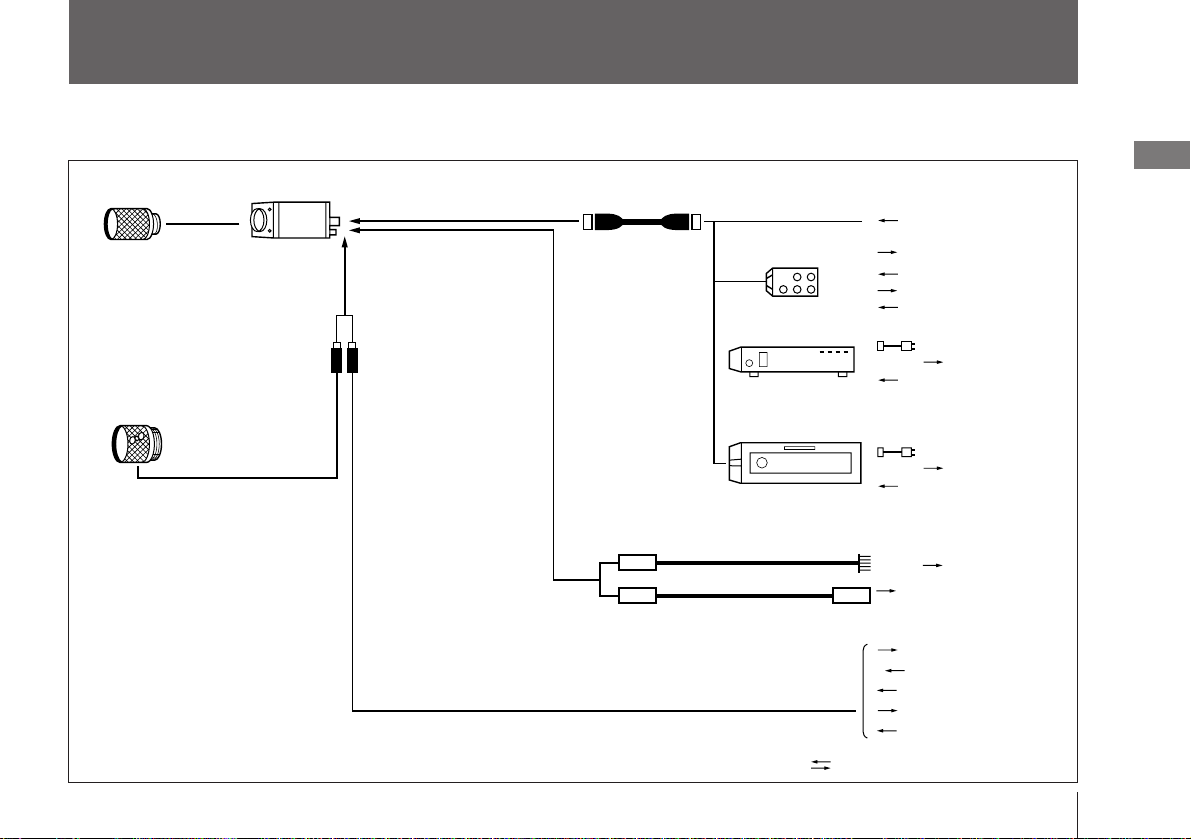

接続
本機と周辺機器との接続の概要は、下図のとおりです。
マニュアルアイリス
レンズ カメラケーブル
CCXC-12P
シリーズ
ジャンクション
ボックスJB-77
カメラアダプター
DC-777/777CE
カメラアダプター
DC-77RR/77RRCE
D SUBコネクター用ケーブル
CCXC-9DB
D SUBコネクター用ケーブル
CCXC-9DD
オートアイリスレンズ
XC-003/003P
RGB/SYNC
DC IN/VBS
（は信号などの入出力を示す。）
HD/VD, VS
BNC型VIDEO
HD/VD, VS
BNC型VIDEO
BNC 型 RGB, VBS, SYNC
RGB, VBSまたはY/C,
SYNC
6ピン
12ピン 12ピン
LENS

16
使いかた
手順 ホワイトバランスの調整
1カメラアダプターとモニターの電源を入れる。
2被写体を適切な明るさで照明する。
3絞りが手動調整のレンズを使用する場合は、照明条件に
合わせて絞りを調整する。
4ホワイトバランスを調整する。（右記参照。）
5 必要があればゲインを変更する。（18〜19ページ参照。）
6シャッタースピードを設定する。（21ページ参照。）
7撮影を開始する。
光源や色温度などの照明条件が変わったときは、自然な色調
の画像を得るために、ホワイトバランスの設定をしてくださ
い。本機では、自動調整と手動調整の両方が可能です。
自動調整
1白い被写体（白布、白壁など）をモニターに写し出す。
2後面のAWBボタンを押す。
（メニューを表示していないときは、側面のDATAUP／
WHITEボタンでも同じ操作ができます。）
被写体が白く見えるようにホワイトバランスが自動調整
されます。このときに得た値は電源を切ってもカメラに
記憶されます。次回、同じ条件で撮影するときは、メ
ニューの「WHT BAL」でAUTOを選ぶと、記憶されて
いるホワイトバランスが再現されます。
AWBボタンを押した後に表示されるメッセージは、次
ページのとおりです。
手動調整
メニューの「WHT BAL」で設定できます。
◆詳しくは、20ページをご覧ください。

17
ホワイトバランスの自動調整後に表示されるメッセージ
意 味
映像レベルが低すぎるため、ホワイトバランス
の自動調整ができません。
映像レベルが高すぎるため、ホワイトバランス
の自動調整ができません。
ホワイトバランスの自動調整が正常に終了しま
した。
被写体の色温度が低すぎます。
被写体の色温度が高すぎます。
上記以外の原因（被写体に白がない、被写体が
動いているなど）で、ホワイトバランスの自動
調整ができません。
対 処 法
被写体の光量を上げてください。
被写体の光量を下げてください。
メニューの「C.TEMP」を3200Kにして、ホワイトバ
ランスの自動調整をもう1度行ってください。
「C.TEMP」が3200Kでこのメッセージが出た場合
は、被写体の色温度が低すぎるため、ホワイトバラン
スの自動調整はできません。
メニューの「C.TEMP」を5600Kにして、ホワイトバ
ランスの自動調整をもう1度行ってください。
「C.TEMP」が5600Kでこのメッセージが出た場合
は、被写体の色温度が高すぎるため、ホワイトバラン
スの自動調整はできません。
適切な被写体を用意して、ホワイトバランスの自動調
整をもう1度行ってください。
メッセージ
WHITE NG
LEVEL LOW
WHITE NG
LEVEL HIGH
WHITE OK
WHITE NG
C.TEMP LOW
WHITE NG
C.TEMP HIGH
TRY AGAIN

22
メニューの設定
FRM／FLD（フレーム／フィールド切り換え）
電荷の蓄積モードです。
FRM：CCDがフレーム単位で電荷を蓄積するモードです。
高い垂直解像度が得られるので、静止画撮影に適してい
ます。
FLD：CCDがフィールド単位で電荷を蓄積するモードで
す。高速で動く被写体をブレの少ない画像としてとらえ
るのに適しています。
H.PHASE（水平位相）
本機が外部同期で動作しているときに、水平位相の調整がで
きます。設定できる範囲は00〜30です。外部同期がかかって
いないときは、DATA UPボタン、DATA DOWNボタンを
押しても数値は変わりません。
GAMMA（ガンマ補正）
入力レベルに対するブラウン管の輝度特性を補償して、映像
の暗い部分の再現性をよくするために、カメラからの入力信
号を補正する機能です。
ON：入力信号を補正します。通常はこの設定にします。
OFF：画像処理などのために、補正されていない入力信号が
必要なときに、この設定にします。
DTL（ディテール）
カメラでとらえた画像の輪郭をより鮮明に見せることができ
ます。R／G／B信号には、DTL信号はつきません。
ON：輪郭が強調され、鮮明になります。
OFF：DTL機能は働きません。
G.SYNC（G同期信号付加）
ON：G信号に同期信号が付加されます。
同期信号入力端子のないモニターを使用するとき、この
設定にします。
OFF：G信号に同期信号は付加されません。
PAGE 2
H. PHASE 00
>

23
GEN LOCK（ゲンロック）
外部同期のかけかたを設定できます。
NORMAL：外部からの入力信号に応じて、HD／VD信号ま
たはVS信号のどちらかを基準信号にします。
（自動切り換え）
R.R1（リスタート／リセット）：外部からトリガーパルス
を2回入力して、画像の取り込み開始と出力のタイミング
をコントロールします。最初のパルスで電荷の蓄積を開
始し、2回目のパルスで蓄積を終了して画像を1フィール
ド出力します。電荷の蓄積時間を変えて長時間露光する
こともできます。
R.R2〜R.R4：1回のトリガーパルスの入力に対して、蓄積
時間と画像の出力が次のように設定できます。
D-SUB（D SUB端子の出力切り換え）
RGB／SYNC端子の出力信号を選択できます。
VBS ：コンポジットビデオ信号を出力します。
Y／C：Y／C信号を出力します。
モード 蓄積時間 出力
R.R2 1フィールド 1フィールド 1回
R.R3 1フィールド 2フィールド 1回
R.R4 2フィールド 2フィールド 1回
トリガー
パルス数

24
内部スイッチの設定
本機側面のネジを外してカバーを開けると、内部スイッチの切り換えができます。
ただし、S101、S102の切り換えを行う場合には、さらにステーを取り外してください。
MENU—FUNCTION—DATA
UP
WHITE
DOWN
DISPLAY
BARS
S1
R/B SYNC ON/OFF
OFF ON
S101
HD/VD INT/EXT
EXT INT
S102
S201
OFF
ON
ON/OFF
75
1234
OFF ON
